Como testar baluns de vídeo CFTV antes da substituição como processo de validação de diagnóstico

O teste de baluns de vídeo CFTV antes da substituição como processo de validação de diagnóstico é uma abordagem diagnóstica usada para determinar se um balun de vídeo CFTV é realmente responsável por problemas de sinal de vídeo antes que qualquer decisão de substituição seja tomada. Ele se concentra em validar o caminho do sinal de vídeo em vez de assumir falha imediata de hardware. Em muitos casos, a perda ou distorção de sinal pode ter origem em fatores externos, como condições de cabeamento ou conectores, então o teste ajuda a separar essas influências do próprio balun. Essa lógica de validação primeiro reduz ações de substituição desnecessárias ao manter o fluxo de trabalho diagnóstico baseado em evidências e estruturado. O balun de vídeo CFTV permanece a entidade central em avaliação dentro de um contexto diagnóstico controlado. O objetivo principal é apoiar o isolamento preciso de falhas antes de avançar para qualquer decisão de substituição.

O fluxo de trabalho diagnóstico começa com o reconhecimento de sintomas de problemas de sinal de vídeo, como perda de sinal, instabilidade ou saída degradada. A validação do teste então avalia se o balun de vídeo CFTV contribui para a condição observada ou se outros elementos do sistema estão envolvidos. Esse processo apoia o isolamento de falhas ao restringir se o problema está localizado no balun ou distribuído ao longo da cadeia de transmissão. O fluxo de trabalho normalmente passa pela interpretação estruturada dos resultados de teste, onde os resultados são avaliados em vez de assumidos. Com base nessas constatações, uma decisão de substituição só é considerada quando as evidências indicam fortemente falha relacionada ao balun. Em muitos casos, o fluxo de trabalho diagnóstico evita a substituição prematura ao confirmar causas alternativas dentro do caminho do sinal de vídeo.

Entendendo o teste de baluns de vídeo CFTV no diagnóstico de falhas e em contextos de falha de sinal

O teste de baluns de vídeo CFTV é um método diagnóstico usado para avaliar problemas de transmissão de vídeo em sistemas CFTV, confirmando se os problemas de integridade de sinal têm origem no balun ou em componentes adjacentes. Ele funciona como um elo conceitual entre o papel do balun na transmissão de vídeo e o resultado da integridade do sinal no sistema geral, ajudando a esclarecer onde o isolamento de falhas deve ser direcionado. No contexto do CCTV video baluns guide, ele representa uma camada de validação em vez de uma intervenção física, onde o objetivo é interpretar se o caminho do sinal de vídeo está estruturalmente estável ou comprometido. O conceito de teste de baluns de vídeo CFTV está centrado na compreensão dos resultados de integridade do sinal, em vez de realizar ações corretivas. Isso o torna uma camada diagnóstica estruturada na análise de transmissão de vídeo CFTV.

Como camada diagnóstica, o teste de baluns de vídeo CFTV apoia o isolamento de falhas ao separar as causas potenciais de problemas de transmissão de vídeo entre o próprio balun ou elementos conectados na cadeia de sinal. A relação EAV é definida como balun viabilizando a integridade da transmissão de sinal, que é então avaliada por meio de resultados de verificação funcional durante a interpretação do teste. Esse posicionamento ajuda a esclarecer se a instabilidade observada na saída de vídeo pode estar associada ao balun ou a outras variáveis de transmissão. Ao atuar como um estágio de avaliação intermediário, o teste de baluns de vídeo CFTV reduz a ambiguidade no diagnóstico de falhas relacionadas ao sinal. Ele garante que as decisões sobre investigação adicional ou ação corretiva permaneçam fundamentadas na avaliação de integridade do sinal, em vez de interpretação baseada em suposições.

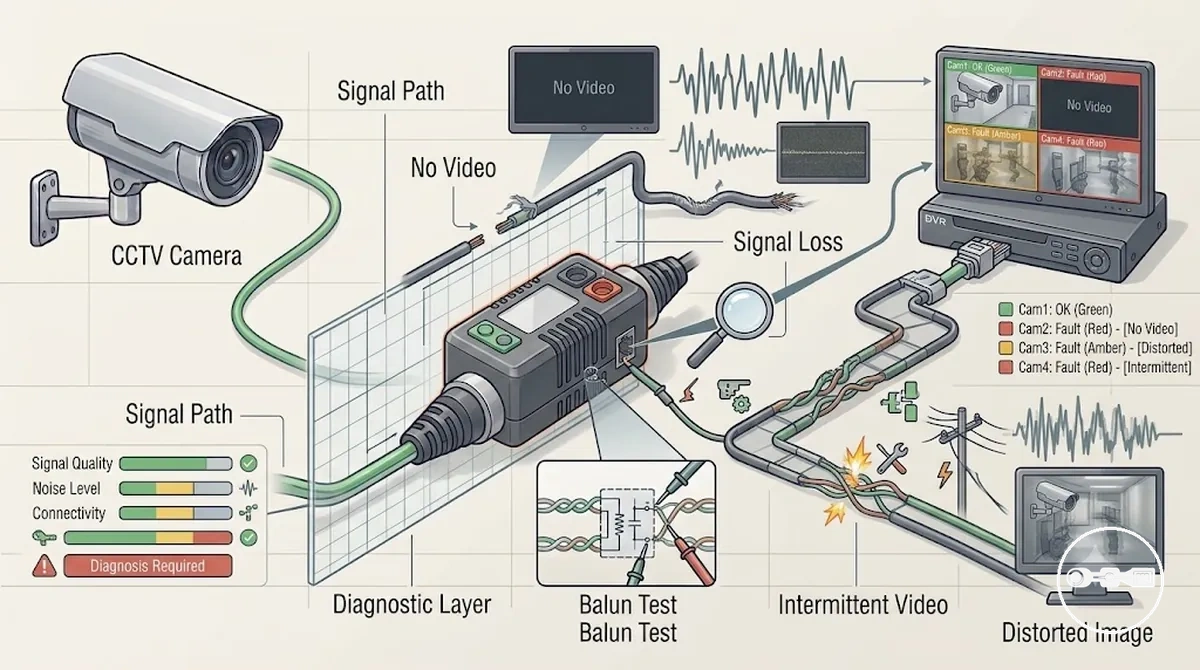

Sintomas e sinais de falha que indicam que um balun de vídeo CFTV precisa de teste

Os indicadores de falha do balun de vídeo CFTV normalmente aparecem como interrupções visíveis na transmissão de vídeo, sugerindo possíveis problemas no caminho do sinal, em vez de confirmar uma falha direta do componente. Esses sintomas geralmente estão associados a alterações na integridade do sinal, onde a saída de vídeo se torna instável ou incompleta durante a transmissão. Em muitos casos, tais sinais podem estar ligados a uma falha do balun CFTV, mas também podem se sobrepor a outros elementos na cadeia de transmissão de vídeo. Reconhecer essas condições precocemente ajuda a estruturar a necessidade de teste como parte de um fluxo de trabalho diagnóstico estruturado. O foco permanece na interpretação do comportamento do sinal, em vez de assumir uma causa final.

Os sintomas comuns que podem indicar a necessidade de teste do balun de vídeo CFTV incluem:

• sem vídeo (nenhuma saída de vídeo do monitor ou sistema de gravação)
• perda de sinal ocorrendo intermitentemente durante a transmissão
• qualidade de imagem distorcida com visuais pouco nítidos ou instáveis
• interrupções de vídeo intermitentes durante a operação do sistema
• falha do balun CFTV afetando os indicadores de continuidade do sinal

Esses sintomas devem ser tratados como sinais diagnósticos, em vez de confirmação direta de falha, uma vez que múltiplos fatores na cadeia de transmissão de vídeo podem produzir resultados semelhantes. O próximo passo na interpretação é avaliar se os problemas observados estão provavelmente relacionados ao balun ou se cabeamento, conectores ou interferência externa podem ser fatores contribuintes. Essa abordagem de sintoma para causa ajuda a manter a separação entre observação e atribuição, garantindo um isolamento de falhas mais preciso. Nesse contexto, uma avaliação estruturada adicional pode ser apoiada através de resolver falhas do balun de vídeo CFTV, onde limites diagnósticos mais aprofundados são esclarecidos. Por fim, o teste de baluns de vídeo CFTV é usado para validar se esses sintomas indicam genuinamente uma falha do balun CFTV ou se exigem uma inspeção mais ampla do sistema antes que qualquer decisão corretiva seja tomada.

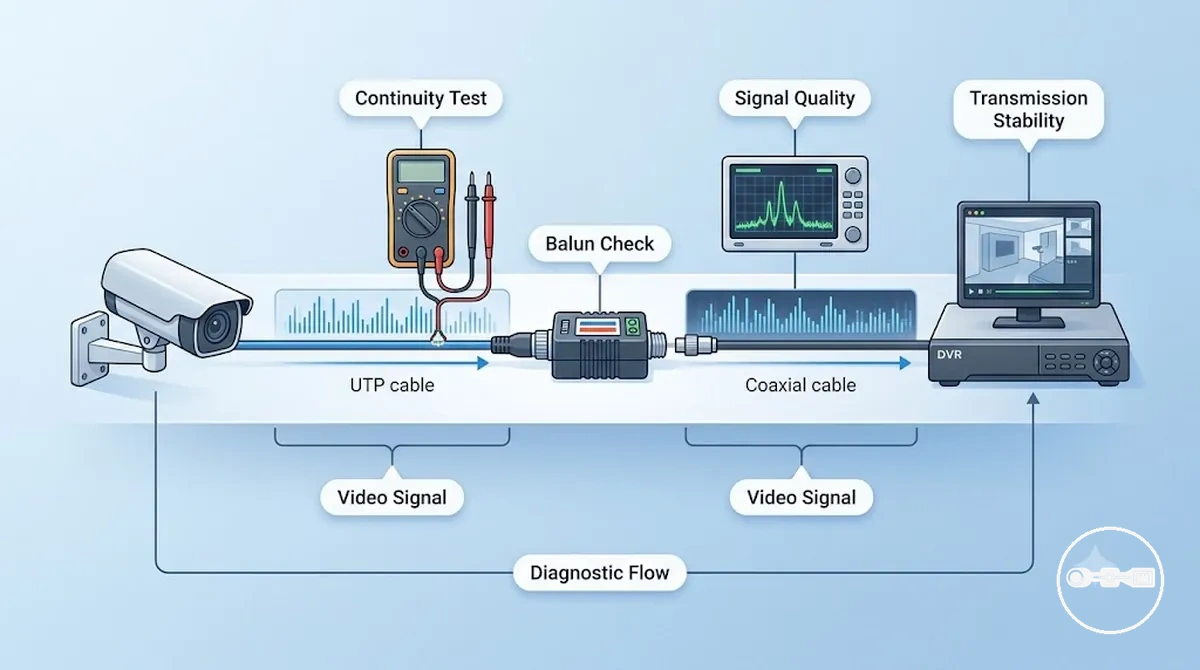

Métodos de teste de baluns de vídeo CFTV para integridade de sinal, continuidade e qualidade de transmissão

Os métodos de teste de baluns de vídeo CFTV para integridade de sinal, continuidade e qualidade de transmissão categorizam como um balun de vídeo CFTV é avaliado usando métodos diagnósticos estruturados focados em teste de continuidade, observação da qualidade do sinal e avaliação da estabilidade da transmissão. Esses métodos diagnósticos ajudam a determinar se o balun de vídeo CFTV mantém desempenho estável ao longo do caminho de transmissão, isolando diferentes dimensões de avaliação. Cada método foca em um aspecto específico do comportamento do sistema, permitindo uma interpretação mais clara dos resultados de estabilidade e nitidez. O objetivo é avaliar a integridade do sinal sem atribuir falhas prematuramente a um único componente. Essa abordagem estruturada melhora a clareza diagnóstica na análise de baluns de vídeo CFTV.

Esses métodos diagnósticos são separados para avaliar diferentes camadas de desempenho do sistema de transmissão. O teste de continuidade foca na estabilidade do circuito e se o caminho do sinal permanece completo através do balun CFTV. A avaliação da qualidade do sinal foca na nitidez, níveis de distorção e consistência visual geral durante a transmissão. A avaliação da estabilidade da transmissão foca se o desempenho permanece consistente ao longo do tempo em condições operacionais. O balun de vídeo CFTV é avaliado por meio desses métodos diagnósticos, mantendo fatores relacionados a conectores, como check connector termination, e condições de cabeamento, como verificar cabeamento e polaridade, como elementos influenciadores separados. Essa separação garante uma interpretação mais clara do comportamento da transmissão sem mesclar fontes de falha não relacionadas.

O uso combinado de teste de continuidade, avaliação da qualidade do sinal e verificações de estabilidade da transmissão fornece uma compreensão em camadas do desempenho do balun de vídeo CFTV. Cada método diagnóstico contribui com uma perspectiva diferente sobre como a integridade do sinal é mantida ou interrompida. Os resultados desses métodos devem ser interpretados de forma condicional, uma vez que fatores ambientais e de instalação podem influenciar os resultados. Quando analisados em conjunto, eles ajudam a determinar se uma investigação adicional do balun de vídeo CFTV é necessária dentro do sistema de transmissão mais amplo.

Lista de verificação dos métodos de teste:

• Teste de continuidade para estabilidade do caminho do sinal
• Avaliação da qualidade do sinal para nitidez e distorção
• Avaliação da estabilidade da transmissão ao longo do tempo
• Observação diagnóstica de mudanças no comportamento do sinal

Teste de continuidade para validação de cabo e conexão de balun de vídeo CFTV

O teste de continuidade para validação de cabo e conexão de balun de vídeo CFTV verifica se existe um caminho elétrico contínuo através do par de cabos e da conexão do balun de vídeo CFTV. O teste de continuidade avalia o par de cabos para determinar se o caminho do sinal está completo eletricamente de ponta a ponta. Este método foca estritamente na integridade do circuito, em vez do desempenho de transmissão ou qualidade do sinal. Uma leitura válida indica que o caminho do sinal está fechado através da conexão do balun e da interface de fiação. O sujeito do teste de continuidade é o par de cabos, enquanto o predicado é usado para verificar se a condição de integridade do circuito é atendida na conexão.

A interpretação do teste de continuidade é baseada em se o caminho do sinal está aberto ou completo através da conexão do balun e do par de cabos. Um circuito completo sugere que a integridade do circuito está presente, mas não confirma o comportamento funcional de transmissão. Uma leitura de circuito aberto pode indicar uma interrupção em algum lugar no caminho do sinal, que pode ocorrer no cabo, no ponto de terminação ou na interface de conexão do balun. Esses resultados devem ser tratados apenas como indicadores estruturais, não como conclusões definitivas de desempenho. Isso mantém a análise limitada à verificação de conectividade elétrica, sem se estender ao diagnóstico operacional.

• Completude elétrica do caminho do par de cabos
• Presença de integridade do circuito através da conexão do balun
• Verificação do estado aberto ou fechado do caminho do sinal
• Detecção de interrupções na continuidade básica da fiação
• Confirmação da ligação de conexão entre pontos finais

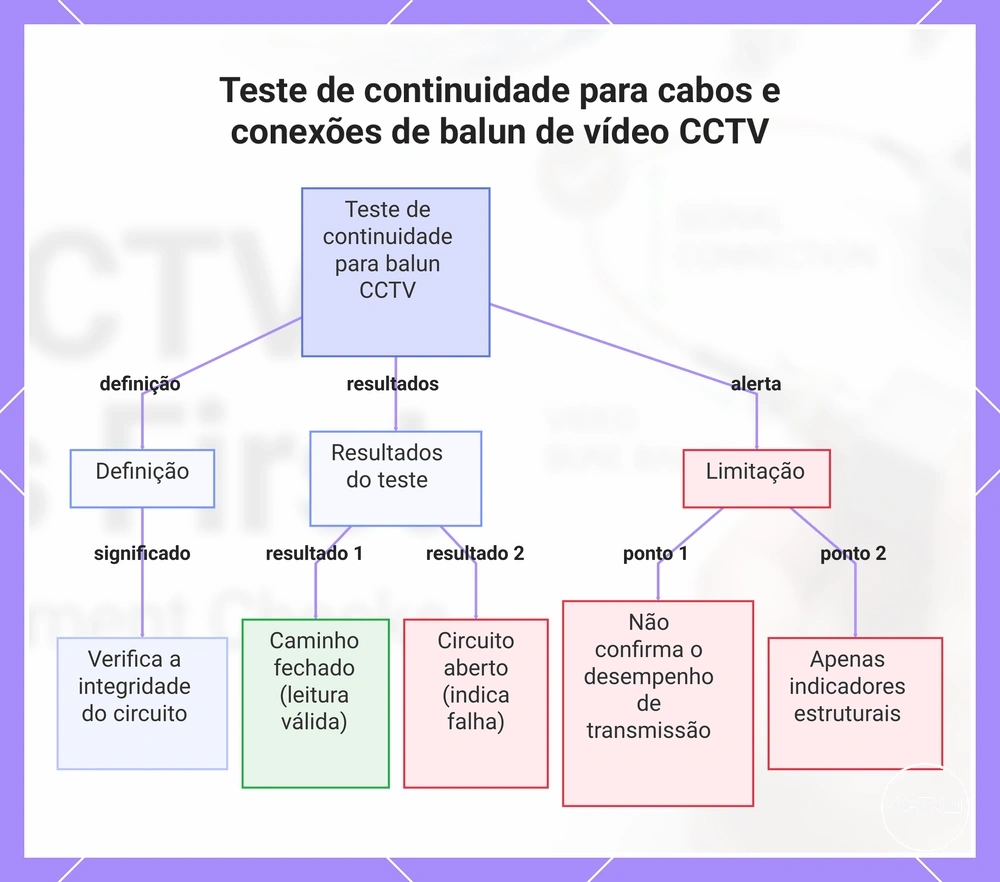

Este gráfico mostra a definição, os possíveis resultados do teste e a principal limitação do teste de continuidade para validação de cabos e conexões de balun de vídeo CCTV.

Teste de qualidade de sinal para detectar interferência, perda e degradação em baluns de vídeo CFTV

A observação da saída de sinal em baluns de vídeo CFTV foca no teste de qualidade de sinal para avaliar a clareza e estabilidade do vídeo durante a operação. A saída do balun é observada para avaliar como a clareza do vídeo se comporta em condições ativas de transmissão. A interferência aparece na qualidade do sinal como padrões de distorção visíveis que afetam a clareza do vídeo sem confirmar uma causa específica. A atenuação é observada como uma redução na intensidade do sinal ao longo do caminho de transmissão, refletida em uma saída do balun mais fraca ou menos estável. Essas observações permanecem descritivas e são usadas apenas para documentar o comportamento do sinal, em vez de atribuir falha.

Os padrões de degradação no teste de qualidade de sinal descrevem como interferência, atenuação e perda aparecem ao longo do tempo na saída do balun de vídeo CFTV. Padrões de interferência intermitente podem ser observados como interrupções irregulares na clareza do vídeo durante a operação. Padrões de atenuação gradual podem aparecer como reduções lentas na qualidade do sinal, afetando a estabilidade geral. A degradação combinada pode afetar tanto a clareza do vídeo quanto a estabilidade percebida da saída do balun, sem indicar uma única causa direta. A interpretação desses padrões deve permanecer condicional, pois o comportamento observado pode variar em diferentes condições de transmissão.

As observações de qualidade de sinal geralmente incluem:

• Interferência observada como distorção visual na qualidade do sinal
• Atenuação observada como redução na intensidade da saída do balun
• Flutuações na clareza do vídeo durante a transmissão ativa
• Padrões de perda intermitente no teste de qualidade de sinal
• Degradação gradual na estabilidade geral da transmissão

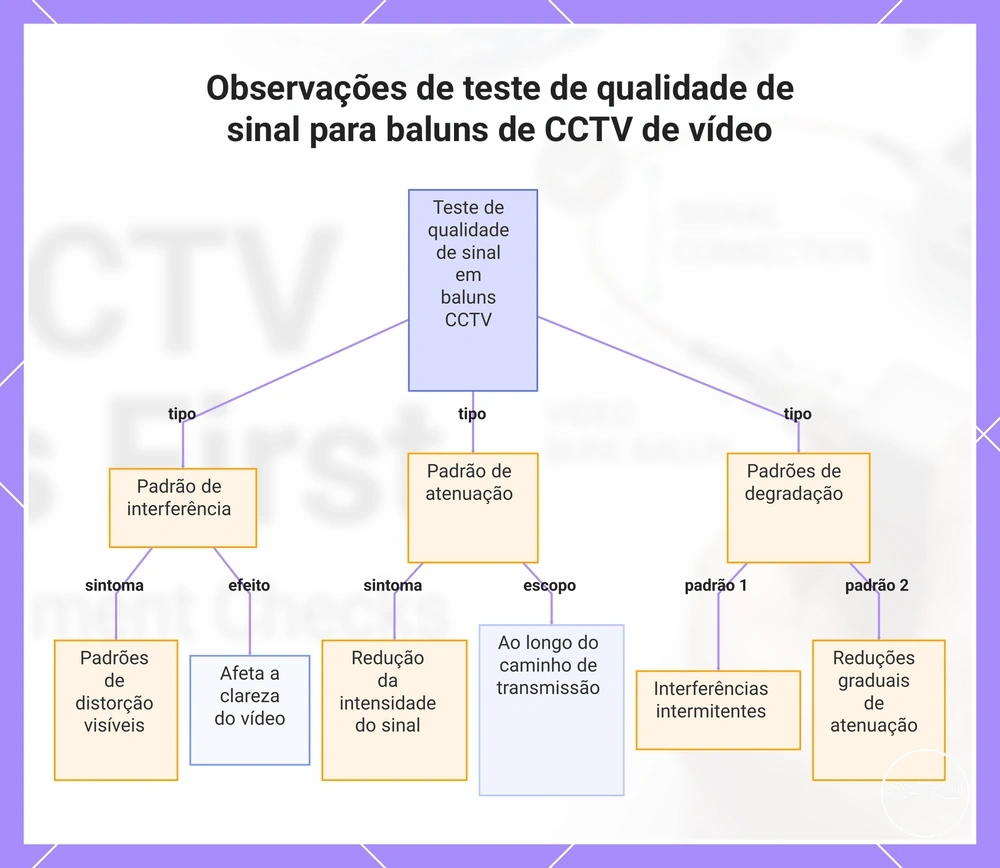

Este gráfico resume os principais tipos de observação em testes de qualidade de sinal para baluns de CCTV de vídeo, abrangendo padrões de interferência, atenuação e degradação com suas características específicas.

Abordagem de teste com multímetro para verificação elétrica de balun de vídeo CFTV

A abordagem de teste com multímetro para verificação elétrica de balun de vídeo CFTV refere-se ao uso de um multímetro para avaliar a continuidade elétrica e o status funcional básico nos terminais do balun. O multímetro é usado nos terminais para avaliar se a continuidade elétrica é mantida através do par de cabos e da conexão do balun. Esta abordagem foca na interpretação da leitura, em vez do desempenho do sinal ou avaliação da qualidade de transmissão. Ela ajuda a determinar se o caminho do sinal parece estar eletricamente aberto ou fechado sob condições diagnósticas básicas. O método é limitado à verificação elétrica fundamental do caminho do circuito do balun de vídeo CFTV.

A interpretação da leitura dos resultados do multímetro foca em como as medições nos terminais refletem o possível estado de continuidade elétrica dentro do sistema do balun de vídeo CFTV. Uma leitura contínua entre os terminais normalmente indica que a continuidade elétrica está presente através do par de cabos e do caminho de conexão, juntamente com a indicação de status funcional. Uma leitura aberta ou instável pode sugerir uma interrupção no caminho do sinal, embora não deva ser tratada como uma conclusão definitiva de falha. Condições complexas de fiação podem influenciar a interpretação da leitura e reduzir a clareza da medição em algumas configurações. Portanto, a interpretação da leitura é aplicada como um indicador condicional do status do circuito, em vez de um resultado diagnóstico definitivo.

Problemas de conector, terminação e fiação que afetam a precisão do teste de baluns de vídeo CFTV

Problemas de conector, erro de fiação e problemas de qualidade de terminação afetam a precisão do teste de baluns de vídeo CFTV quando a qualidade da conexão altera como a continuidade elétrica é representada durante a medição. Em um contexto de solução de problemas, um problema de conector pode introduzir pontos de contato instáveis que alteram como o caminho do sinal se comporta sob condições de teste. Um erro de fiação pode modificar o roteamento elétrico esperado entre os terminais, produzindo resultados inconsistentes durante a avaliação. A má qualidade de terminação pode enfraquecer o contato estável nas extremidades da conexão, levando a distorção de sinal durante o teste. Essas condições podem criar coletivamente resultados enganosos que se assemelham a falha do balun, mesmo quando o balun está funcionando dentro dos limites normais.

A avaliação do sistema de conexão depende de separar como as condições físicas de instalação influenciam as leituras de teste antes de atribuir falha ao balun de vídeo CFTV. Um problema de conector pode interromper a continuidade elétrica intermitentemente, o que pode aparecer como comportamento de medição instável. Um erro de fiação pode alterar as relações esperadas entre terminais, aumentando a probabilidade de diagnóstico falso durante o teste. Variações na qualidade da terminação podem reduzir a consistência da medição e introduzir distorção de sinal que complica a interpretação. Como esses fatores operam no nível da conexão, eles devem ser interpretados condicionalmente, em vez de como indicadores diretos de falha interna de componente. A diferenciação clara entre falhas de instalação e comportamento do balun é necessária para evitar confusão diagnóstica. A avaliação adequada geralmente requer ações como check connector termination e verificar cabeamento e polaridade para isolar problemas de conexão externa de falhas reais do dispositivo.

Falha do balun vs falha de conexão

• Falha do balun: Problema interno do dispositivo que afeta a conversão de sinal e a operação estável
• Falha de conexão: Problema externo de conector, erro de fiação ou problema de qualidade de terminação que afeta as leituras
• Comportamento diagnóstico: A falha do balun permanece consistente entre configurações; as falhas de conexão variam com ajustes físicos
• Resultado de sinal: Falhas de conexão criam distorção de sinal e risco de diagnóstico falso, enquanto a falha do balun mostra desvio interno persistente

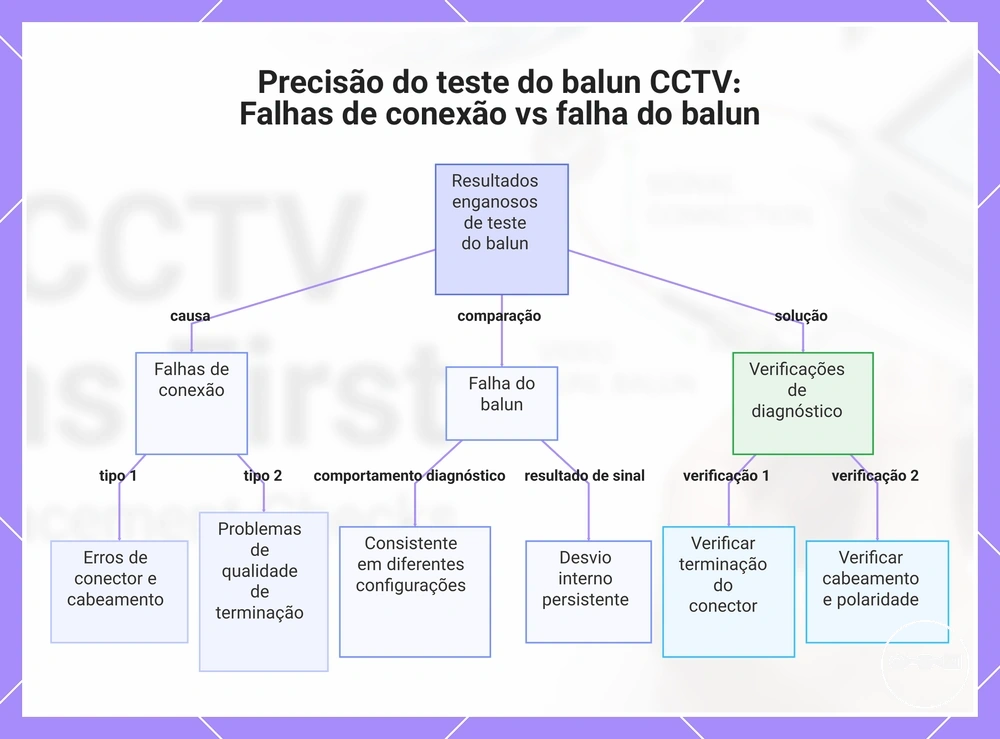

Este gráfico mostra como problemas de conector, cabeamento e terminação causam resultados enganosos no teste do balun, e como diferenciar falhas de conexão de uma falha real do balun.

Falhas de conector e terminação que distorcem resultados de teste de baluns de vídeo CFTV

Falhas de conector e terminação afetam os resultados de teste de baluns de vídeo CFTV quando a qualidade da conexão física altera como a continuidade elétrica é representada durante a medição. Um problema de conector, como uma conexão BNC frouxa, pode introduzir comportamento de contato instável que interrompe a resposta esperada do terminal durante o teste. Crimpagem deficiente pode enfraquecer a estabilidade mecânica e elétrica da conexão, levando a leituras inconsistentes. Oxidação nas superfícies de contato pode reduzir ainda mais a qualidade da condução e contribuir para padrões de perda de sinal intermitente. Essas condições geralmente criam instabilidade no conector que pode imitar problemas internos do balun durante a avaliação.

Na interpretação diagnóstica, a condição do conector influencia como os resultados de teste são lidos através de uma relação EAV onde a condição do conector leva à instabilidade e pode resultar em resultados incorretos de interpretação diagnóstica. Um problema de conector envolvendo instabilidade na conexão BNC pode produzir perda de sinal intermitente durante o teste que aparece como uma falha mais profunda do sistema. Crimpagem deficiente pode gerar leituras flutuantes sob condições de carga que reduzem a confiabilidade da medição. Oxidação pode aumentar a resistência nos pontos de contato, criando padrões que se assemelham a perda de sinal associada à degradação do balun. Esses comportamentos intermitentes aumentam o risco de diagnóstico falso quando a instabilidade do conector é confundida com falha interna do dispositivo.

• Conexão BNC frouxa causando contato instável e flutuação na medição
• Crimpagem deficiente levando a continuidade elétrica fraca e leituras inconsistentes
• Oxidação nos conectores reduzindo a eficiência de condução
• Instabilidade do conector resultando em perda de sinal intermitente

Como essas falhas operam no nível da conexão, elas devem ser interpretadas como influências externas na precisão do teste, em vez de evidência direta de falha do balun de vídeo CFTV.

Incompatibilidades de polaridade e fiação de par trançado que afetam o teste de sinal de baluns de vídeo CFTV

Quando degradação de sinal ou leituras instáveis aparecem durante o teste de sinal de baluns de vídeo CFTV, incompatibilidades de polaridade e fiação de par trançado geralmente são uma causa provável que afeta o alinhamento da fiação. Polaridade incorreta pode inverter a direção pretendida do sinal entre os terminais, o que pode levar a comportamento de medição instável durante a avaliação. Uma incompatibilidade de par trançado pode interromper a transmissão balanceada e reduzir a integridade do sinal sob condições de teste. Esses problemas frequentemente resultam em degradação de sinal que pode se assemelhar a falha interna do balun de vídeo CFTV. Como resultado, pode ocorrer diagnóstico incorreto quando o alinhamento da fiação é assumido como correto sem verificação.

O alinhamento da fiação influencia como a qualidade da transmissão de sinal é interpretada no teste através de uma estrutura lógica EAV onde o alinhamento da fiação afeta a qualidade da transmissão de sinal e leva a resultados de distorção ou perda. Erros de polaridade podem criar leituras inconsistentes que flutuam dependendo da orientação da conexão. Incompatibilidades de par trançado podem introduzir distribuição desigual de sinal, aumentando o risco de degradação de sinal durante a medição. Em muitos casos, essas condições levam a diagnóstico incorreto porque o balun parece defeituoso enquanto o problema real tem origem na estrutura da fiação. A diferenciação adequada entre falhas de fiação e falha do dispositivo é necessária para uma interpretação precisa.

Aviso: Risco de diagnóstico incorreto devido a incompatibilidades de fiação
Erros de polaridade e incompatibilidades de par trançado podem produzir resultados de teste enganosos que se assemelham a falha do balun de vídeo CFTV. Esses problemas podem causar instabilidade de sinal, perda intermitente ou distorção que não se originam do próprio balun. A interpretação deve permanecer condicional quando o alinhamento da fiação não for verificado.

Procedimento passo a passo de teste de baluns de vídeo CFTV para isolamento sistemático de falhas

O fluxo diagnóstico estrutura a avaliação do balun de vídeo CFTV em uma sequência passo a passo projetada para isolamento sistemático de falhas. Ele começa restringindo problemas observáveis e refinando progressivamente a causa por trás da instabilidade do sinal. O processo prioriza a separação do comportamento relacionado ao balun CFTV de influências externas que podem distorcer a interpretação. Um fluxo diagnóstico claro garante que cada estágio contribua para reduzir a incerteza na avaliação geral. Essa abordagem estruturada apoia a tomada de decisão consistente ao analisar o comportamento do sinal em diferentes cenários de teste.

A lógica das etapas segue uma sequência controlada que vai da verificação de sintomas até a interpretação final. Uma verificação de sintomas identifica irregularidades iniciais de sinal que desencadeiam análise adicional. A seleção de teste então determina o caminho de avaliação mais relevante com base nas condições observadas. Durante o uso, verificar cabeamento e polaridade pode ajudar a eliminar problemas relacionados a alinhamento antes de uma análise mais aprofundada. A interpretação dos resultados foca em se o sinal apresenta degradação, instabilidade ou padrões de comportamento normal. Uma transição final para resolver falhas do balun de vídeo CFTV pode ser usada quando inconsistências permanecem não resolvidas.

1. Verificação de sintomas para identificar irregularidades iniciais de sinal
2. Seleção de teste com base no comportamento observado de transmissão
3. Avaliação diagnóstica do desempenho do balun CFTV
4. Interpretação da estabilidade ou degradação do sinal
5. Isolamento de falhas para separar causas internas e externas

A etapa de resultado foca no isolamento de falhas, onde os resultados diagnósticos são consolidados para determinar se o balun CFTV provavelmente está envolvido ou se fatores externos são responsáveis. A interpretação permanece condicional porque problemas sobrepostos podem influenciar o comportamento do sinal. Em muitos casos, múltiplos fatores devem ser descartados antes de tirar conclusões sobre falha no nível do dispositivo. O fluxo diagnóstico estruturado reduz, portanto, a atribuição incorreta ao manter a separação entre sintomas e causas. Isso garante uma identificação mais confiável das fontes de falha dentro do sistema.

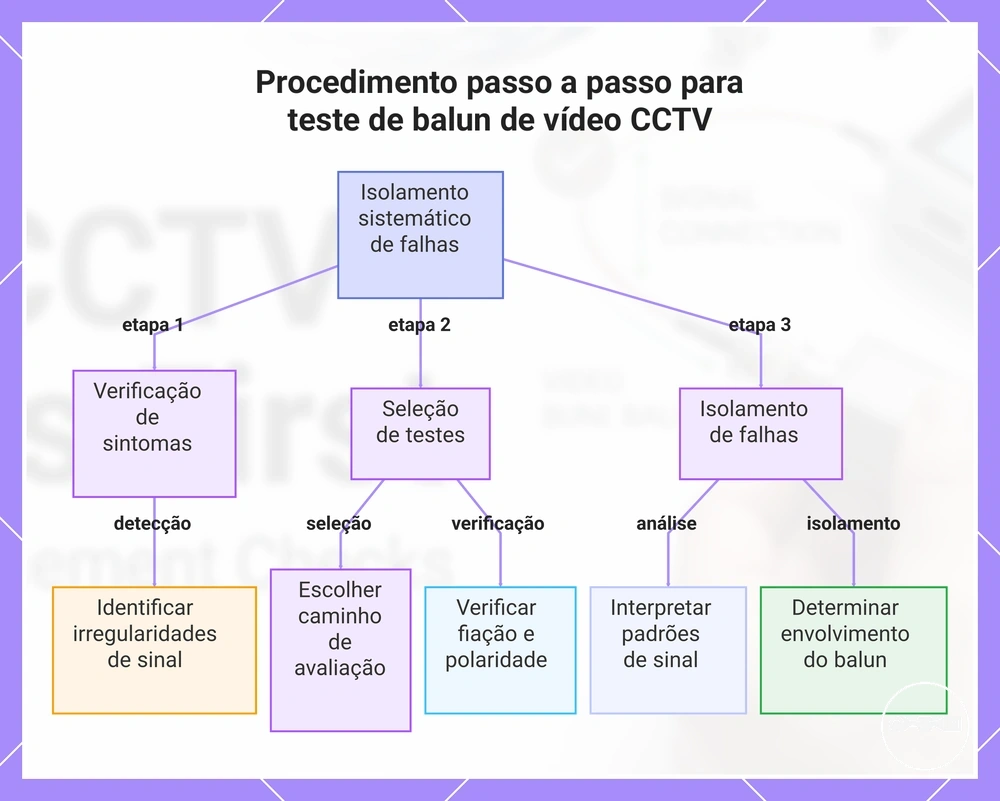

Este gráfico descreve o fluxo diagnóstico estruturado para isolar falhas de balun de vídeo CCTV, começando com a identificação de sintomas e terminando com a determinação da origem da falha.

Lógica de decisão para substituir ou manter um balun de vídeo CFTV após o teste

A decisão de substituição de um balun de vídeo CFTV depende da interpretação dos resultados de teste para determinar se os problemas de sinal têm origem em falha do balun ou em fatores externos na cadeia de transmissão. O fluxo diagnóstico avalia se a instabilidade observada representa uma falha confirmada do balun CFTV ou está mais provavelmente ligada a um problema de fiação ou falha de conector. Uma decisão de substituição estruturada é baseada na comparação dos níveis de gravidade da degradação do sinal com o comportamento esperado do sistema. Isso garante que a substituição não seja acionada prematuramente quando o problema ainda pode ser externo. O resultado do teste é usado como uma entrada condicional para decidir entre manter ou substituir.

Na prática, a interpretação dos resultados de teste segue uma lógica EAV onde o resultado do teste influencia o nível de gravidade e leva a uma decisão de substituição. Um sinal estável durante o teste geralmente sugere manter o balun CFTV, enquanto degradação persistente pode indicar possível falha do balun após fatores externos serem descartados. Um problema de fiação ou falha de conector deve ser considerado primeiro, pois estes podem imitar sintomas de falha interna. Durante a avaliação, confirm signal compatibility pode ajudar a garantir que formatos incompatíveis não sejam interpretados como falha de hardware. Se a incerteza permanecer, a decisão deve permanecer condicional até que o isolamento adicional seja concluído, e o processo evita substituição direta a menos que as evidências apoiem fortemente falha interna em vez de influência externa; verificação adicional pode prosseguir através de resolver falhas do balun de vídeo CFTV.

Lista de verificação de decisão:

• Verificar resultado de teste quanto a padrões de estabilidade ou degradação
• Avaliar nível de gravidade dos problemas de sinal observados
• Confirmar presença ou ausência de problema de fiação
• Verificar possível influência de falha de conector
• Determinar probabilidade de falha do balun CFTV após exclusões
• Decidir entre manter ou substituir com base na confiança do isolamento

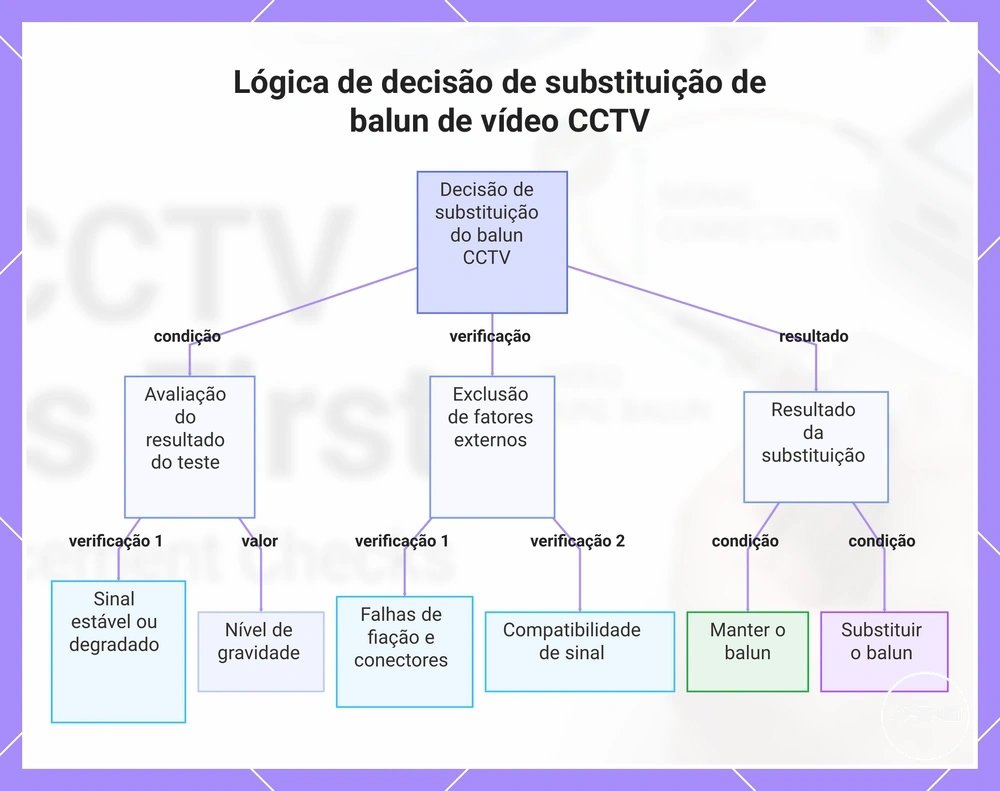

Este gráfico mostra como interpretar os resultados dos testes e descartar fatores externos para decidir se deve substituir ou manter um balun de vídeo CCTV.

Erros comuns em testes de baluns de vídeo CFTV e riscos de interpretação incorreta

Um erro diagnóstico durante a avaliação de baluns de vídeo CFTV ocorre quando os sinais de teste são interpretados sem validar o contexto completo do sistema. Uma leitura incorreta de continuidade pode sugerir erroneamente falha interna mesmo quando o caminho do circuito permanece estruturalmente intacto. Uma falha de fiação pode distorcer os resultados de medição e produzir comportamento instável de sinal durante o teste. Uma suposição sobre o balun geralmente leva a atribuir toda a perda de sinal diretamente ao balun CFTV sem separar influências externas. A validação do teste em múltiplas leituras é necessária para evitar decisões incorretas de substituição baseadas em indicadores isolados.

O risco de interpretação incorreta aumenta quando os resultados de teste são avaliados isoladamente em vez de usar confirmação de múltiplos sinais em todo o sistema. Uma leitura incorreta de continuidade pode criar um falso sinal de falha do balun mesmo quando o problema tem origem em condições externas. Uma falha de fiação pode replicar padrões de degradação que se assemelham a falha interna do dispositivo durante a observação. Uma suposição sobre o balun aumenta o risco de substituição quando problemas no nível do conector não são excluídos através de verificações estruturadas como check connector termination. Em termos de lógica EAV, o tipo de erro influencia o erro diagnóstico e pode levar a resultados incorretos de substituição se não for validado em múltiplos sinais de teste.

Introdução: A tabela abaixo descreve erros diagnósticos comuns e seus resultados típicos.

Tipo de erro	Erro diagnóstico	Resultado incorreto
Leitura incorreta de continuidade	Interpretação falsa de falha de circuito	Substituição desnecessária do balun CFTV
Falha de fiação ignorada	Problema externo tratado como falha interna	Suposição incorreta sobre o balun
Suposição sobre o balun	Validação em nível de sistema ignorada	Decisão prematura de substituição
Validação de teste insuficiente	Dependência de um único teste	Diagnóstico incorreto da fonte de perda de sinal

O diagnóstico preciso requer a validação dos resultados em continuidade, condição da fiação e verificações repetidas de comportamento do sinal antes de concluir a falha, e casos não resolvidos devem prosseguir através de resolver falhas do balun de vídeo CFTV para evitar erros de certeza baseados em um único teste.
