كيفية اختبار بالونات فيديو CCTV قبل الاستبدال كعملية تحقق لاستكشاف الأعطال
اختبار بالونات فيديو CCTV قبل الاستبدال كعملية تحقق لاستكشاف الأعطال هو نهج تشخيصي يُستخدم لتحديد ما إذا كانت بالونة فيديو CCTV هي المسؤولة فعليًا عن مشكلات إشارة الفيديو قبل اتخاذ أي قرار بالاستبدال. ويركز على التحقق من مسار إشارة الفيديو بدلاً من افتراض وجود عطل فوري في الأجهزة. في كثير من الحالات، قد ينشأ فقدان الإشارة أو تشوهها من عوامل خارجية مثل حالة الأسلاك أو الموصلات، لذا يساعد الاختبار في فصل هذه التأثيرات عن البالونة نفسها. يقلل هذا المنطق القائم على التحقق أولاً من إجراءات الاستبدال غير الضرورية من خلال إبقاء سير العمل التشخيصي قائمًا على الأدلة ومنظمًا. تبقى بالونة فيديو CCTV هي الكيان المحوري قيد التقييم ضمن سياق تشخيصي محكم. الغرض الرئيسي هو دعم عزل الأعطال بدقة قبل التقدم نحو أي قرار استبدال.
يبدأ سير العمل التشخيصي بالتعرف على أعراض مشكلات إشارة الفيديو مثل فقدان الإشارة أو عدم استقرارها أو تدهور جودة المخرجات. ثم يقوم التحقق بالاختبار بتقييم ما إذا كانت بالونة فيديو CCTV تساهم في الحالة الملاحظة أو ما إذا كانت عناصر أخرى في النظام متورطة. تدعم هذه العملية عزل الأعطال من خلال تضييق نطاق ما إذا كانت المشكلة محصورة في البالونة أم موزعة عبر سلسلة النقل. ينتقل سير العمل عادةً عبر تفسير منظم لنتائج الاختبار، حيث يتم تقييم النتائج بدلاً من افتراضها. بناءً على هذه النتائج، لا يتم النظر في قرار الاستبدال إلا عندما تشير الأدلة بقوة إلى عطل متعلق بالبالونة. في كثير من الحالات، يمنع سير العمل التشخيصي الاستبدال المبكر من خلال تأكيد أسباب بديلة داخل مسار إشارة الفيديو.
فهم اختبار بالونة فيديو CCTV في تشخيص الأعطال وفشل الإشارة
اختبار بالونة فيديو CCTV هو أسلوب تشخيصي يُستخدم لتقييم مشكلات نقل الفيديو ضمن أنظمة CCTV من خلال التأكد مما إذا كانت مشكلات سلامة الإشارة تنشأ من البالونة أم من المكونات المحيطة. يعمل كحلقة مفهومية بين دور البالونة في نقل الفيديو ونتيجة سلامة الإشارة داخل النظام ككل، مما يساعد في توضيح أين يجب توجيه عزل الأعطال. في سياق CCTV video baluns guide، فإنه يمثل طبقة تحقق وليس تدخلاً مادياً، حيث الهدف هو تفسير ما إذا كان مسار إشارة الفيديو مستقراً من الناحية الهيكلية أم معطلاً. لذلك يتركز مفهوم اختبار بالونة فيديو CCTV على فهم نتائج سلامة الإشارة بدلاً من تنفيذ إجراءات تصحيحية. مما يجعله طبقة تشخيصية منظمة في تحليل نقل فيديو CCTV.
كطبقة تشخيصية، يدعم اختبار بالونة فيديو CCTV عزل الأعطال من خلال فصل الأسباب المحتملة لمشكلات نقل الفيديو إلى البالونة نفسها أو العناصر المتصلة في سلسلة الإشارة. تُعرّف علاقة EAV بأن البالونة تُمكّن سلامة نقل الإشارة، والتي يتم تقييمها بعد ذلك من خلال نتائج التحقق الوظيفي أثناء تفسير الاختبار. يساعد هذا التموضع في توضيح ما إذا كان عدم الاستقرار الملاحظ في مخرجات الفيديو قد يرتبط بالبالونة أم بمتغيرات نقل أخرى. باعتباره مرحلة تقييم وسيطة، يقلل اختبار بالونة فيديو CCTV من الغموض في تشخيص حالات الفشل المرتبطة بالإشارة. يضمن أن تظل القرارات المتعلقة باستقصاء إضافي أو إجراء تصحيحي مستندة إلى تقييم سلامة الإشارة بدلاً من التفسير القائم على الافتراضات.

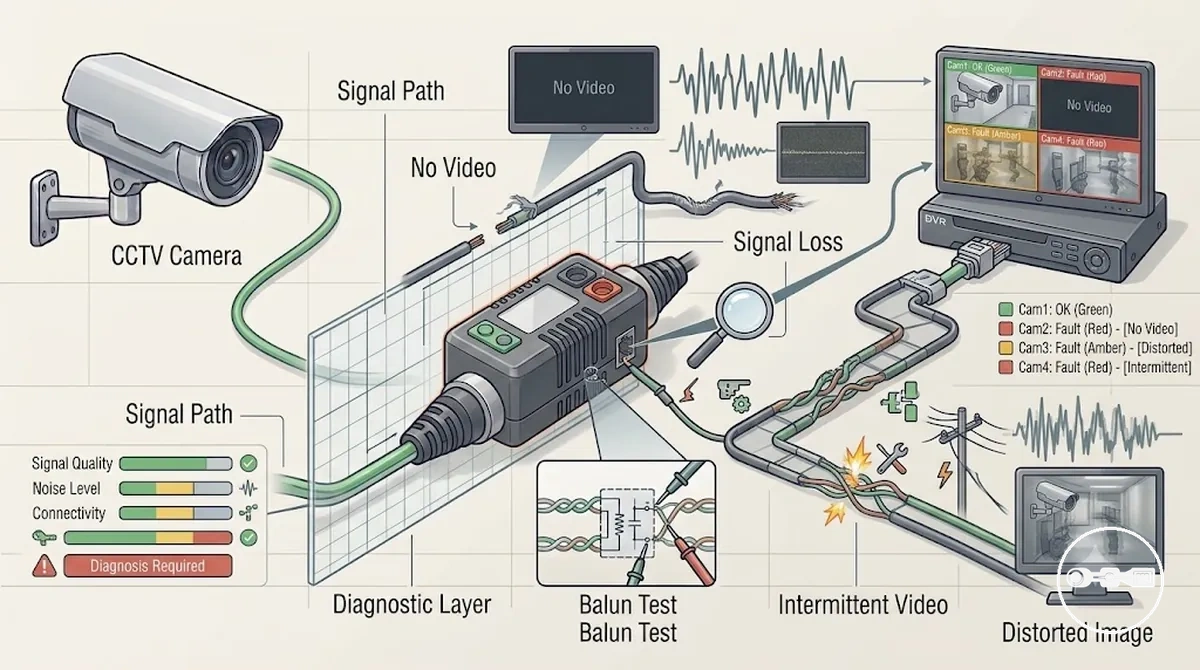

أعراض وإشارات الأعطال التي تشير إلى الحاجة لاختبار بالونة فيديو CCTV
تظهر مؤشرات أعطال بالونة فيديو CCTV عادةً كاضطرابات مرئية في نقل الفيديو تشير إلى احتمالية وجود مشكلات في مسار الإشارة بدلاً من تأكيد عطل مباشر في المكون. ترتبط هذه الأعراض عادةً بتغيرات في سلامة الإشارة، حيث يصبح مخرج الفيديو غير مستقر أو غير مكتمل أثناء النقل. في كثير من الحالات، قد ترتبط هذه العلامات بعطل في بالونة CCTV، لكنها قد تتداخل أيضاً مع عناصر أخرى في سلسلة نقل الفيديو. يساعد التعرف على هذه الحالات مبكراً في تأطير الحاجة إلى الاختبار كجزء من سير عمل تشخيصي منظم. يظل التركيز منصباً على تفسير سلوك الإشارة بدلاً من افتراض سبب نهائي.
تشمل الأعراض الشائعة التي قد تشير إلى الحاجة لاختبار بالونة فيديو CCTV ما يلي:
- لا يوجد فيديو (لا يوجد مخرج فيديو من شاشة العرض أو نظام التسجيل)
- فقدان الإشارة يحدث بشكل متقطع أثناء النقل
- جودة صورة مشوهة مع مرئيات غير واضحة أو غير مستقرة
- انقطاعات فيديو متقطعة أثناء تشغيل النظام
- عطل بالونة CCTV يؤثر على مؤشرات استمرارية الإشارة
يجب التعامل مع هذه الأعراض كإشارات تشخيصية بدلاً من تأكيد مباشر للعطل، نظراً لأن عوامل متعددة في سلسلة نقل الفيديو قد تنتج نتائج مماثلة. الخطوة التالية في التفسير هي تقييم ما إذا كانت المشكلات الملاحظة مرتبطة على الأرجح بالبالونة أو ما إذا كانت الكابلات أو الموصلات أو التداخل الخارجي قد تكون عوامل مساهمة. يساعد هذا النهج القائم على الانتقال من الأعراض إلى السبب في الحفاظ على الفصل بين الملاحظة والإسناد، مما يضمن عزل أعطال أكثر دقة. في هذا السياق، يمكن دعم التقييم الهيكلي الإضافي من خلال حل أعطال بالون فيديو CCTV، حيث يتم توضيح حدود تشخيصية أعمق. في النهاية، يُستخدم اختبار بالونة فيديو CCTV للتحقق مما إذا كانت هذه الأعراض تشير حقاً إلى عطل في بالونة CCTV أو تتطلب فحصاً أوسع للنظام قبل اتخاذ أي قرار تصحيحي.

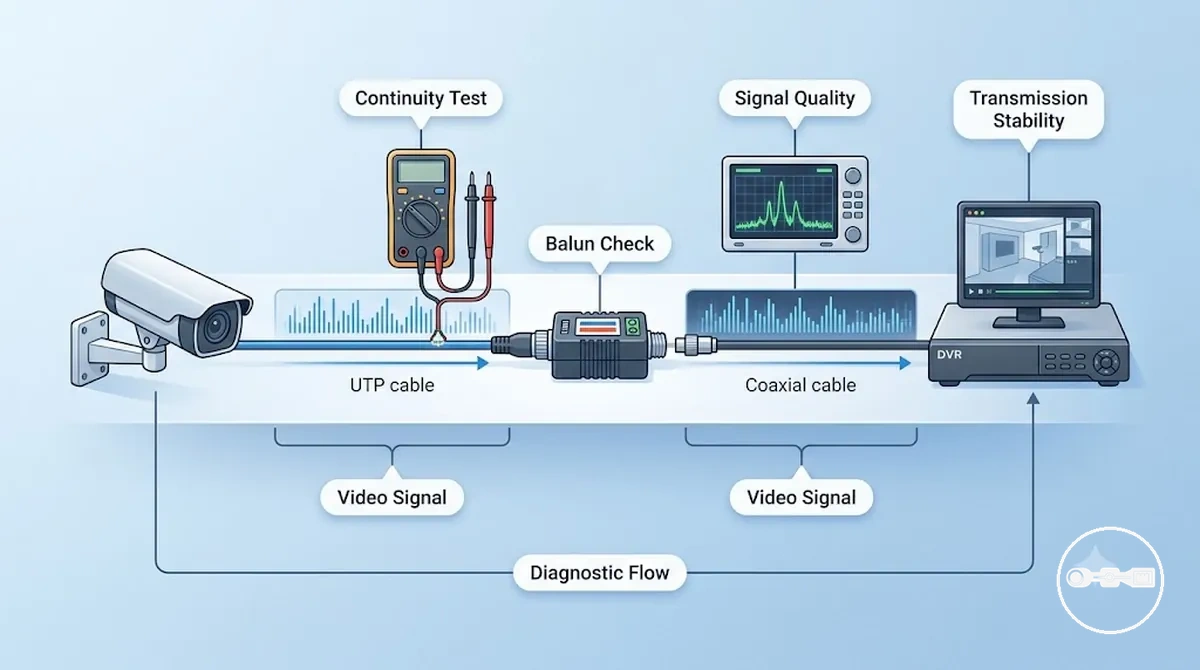

طرق اختبار بالونة فيديو CCTV لسلامة الإشارة والاستمرارية وجودة النقل
تصنف طرق اختبار بالونة فيديو CCTV لسلامة الإشارة والاستمرارية وجودة النقل كيفية تقييم بالونة فيديو CCTV باستخدام أساليب تشخيصية منظمة تركز على اختبار الاستمرارية ومراقبة جودة الإشارة وتقييم استقرار النقل. تساعد هذه الأساليب التشخيصية في تحديد ما إذا كانت بالونة فيديو CCTV تحافظ على أداء مستقر عبر مسار النقل من خلال عزل أبعاد تقييم مختلفة. تركز كل طريقة على جانب محدد من سلوك النظام، مما يسمح بتفسير أوضح لنتائج الاستقرار والوضوح. الهدف هو تقييم سلامة الإشارة دون إرجاع الأعطال بشكل متسرع إلى مكون واحد. يحسن هذا النهج المنظم الوضوح التشخيصي في تحليل بالونة فيديو CCTV.
تم فصل هذه الأساليب التشخيصية لتقييم طبقات أداء مختلفة لنظام النقل. يركز اختبار الاستمرارية على استقرار الدائرة وما إذا كان مسار الإشارة يظل مكتملاً عبر بالونة CCTV. يركز تقييم جودة الإشارة على الوضوح ومستويات التشوه والاتساق البصري العام أثناء النقل. يركز تقييم استقرار النقل على ما إذا كان الأداء يظل ثابتاً مع مرور الوقت تحت ظروف التشغيل. يتم تقييم بالونة فيديو CCTV من خلال هذه الأساليب التشخيصية مع إبقاء العوامل المتعلقة بالموصلات مثل check connector termination وظروف الأسلاك مثل فحص التوصيل والقطبية كعناصر مؤثرة منفصلة. يضمن هذا الفصل تفسيراً أوضح لسلوك النقل دون دمج مصادر أعطال غير مرتبطة.
يوفر الاستخدام المشترك لاختبار الاستمرارية وتقييم جودة الإشارة وفحوصات استقرار النقل فهماً متعدد الطبقات لأداء بالونة فيديو CCTV. يساهم كل أسلوب تشخيصي بمنظور مختلف حول كيفية الحفاظ على سلامة الإشارة أو تعطيلها. يجب تفسير نتائج هذه الأساليب بشكل مشروط، نظراً لأن العوامل البيئية وعوامل التركيب قد تؤثر على النتائج. عند تحليلها معاً، تساعد في تحديد ما إذا كان هناك حاجة لمزيد من التحقيق في بالونة فيديو CCTV ضمن نظام النقل الأوسع.
قائمة مراجعة طرق الاختبار:
- اختبار الاستمرارية لاستقرار مسار الإشارة
- تقييم جودة الإشارة للوضوح والتشوه
- تقييم استقرار النقل بمرور الوقت
- الملاحظة التشخيصية لتغيرات سلوك الإشارة
اختبار الاستمرارية للتحقق من كابل وتوصيل بالونة فيديو CCTV
اختبار الاستمرارية للتحقق من كابل وتوصيل بالونة فيديو CCTV يتحقق من وجود مسار كهربائي مستمر عبر زوج الكابل وتوصيل بالونة فيديو CCTV. يقوم اختبار الاستمرارية بتقييم زوج الكابل لتحديد ما إذا كان مسار الإشارة مكتملاً كهربائياً من طرف إلى آخر. تركز هذه الطريقة بشكل صارم على سلامة الدائرة بدلاً من أداء النقل أو جودة الإشارة. تشير قراءة صالحة إلى أن مسار الإشارة مغلق عبر توصيل البالونة وواجهة الأسلاك. موضوع اختبار الاستمرارية هو زوج الكابل، بينما يُستخدم المسند للتحقق مما إذا كانت حالة سلامة الدائرة مستوفاة عبر التوصيل.
يعتمد تفسير اختبار الاستمرارية على ما إذا كان مسار الإشارة مفتوحاً أم مكتملاً عبر توصيل البالونة وزوج الكابل. تشير الدائرة المكتملة إلى وجود سلامة الدائرة، لكنها لا تؤكد سلوك النقل الوظيفي. قد تشير قراءة الدائرة المفتوحة إلى وجود انقطاع في مكان ما في مسار الإشارة، والذي يمكن أن يحدث عند الكابل أو نقطة الإنهاء أو واجهة توصيل البالونة. يجب التعامل مع هذه النتائج كمؤشرات هيكلية فقط، وليس كاستنتاجات أداء نهائية. يبقي هذا التحليل مقتصراً على التحقق من التوصيل الكهربائي دون التوسع في التشخيص التشغيلي.
- الاكتمال الكهربائي لمسار زوج الكابل
- وجود سلامة الدائرة عبر توصيل البالونة
- التحقق من حالة مسار الإشارة مفتوحاً أو مغلقاً
- الكشف عن انقطاعات في استمرارية الأسلاك الأساسية
- تأكيد ارتباط التوصيل بين نقاط النهاية

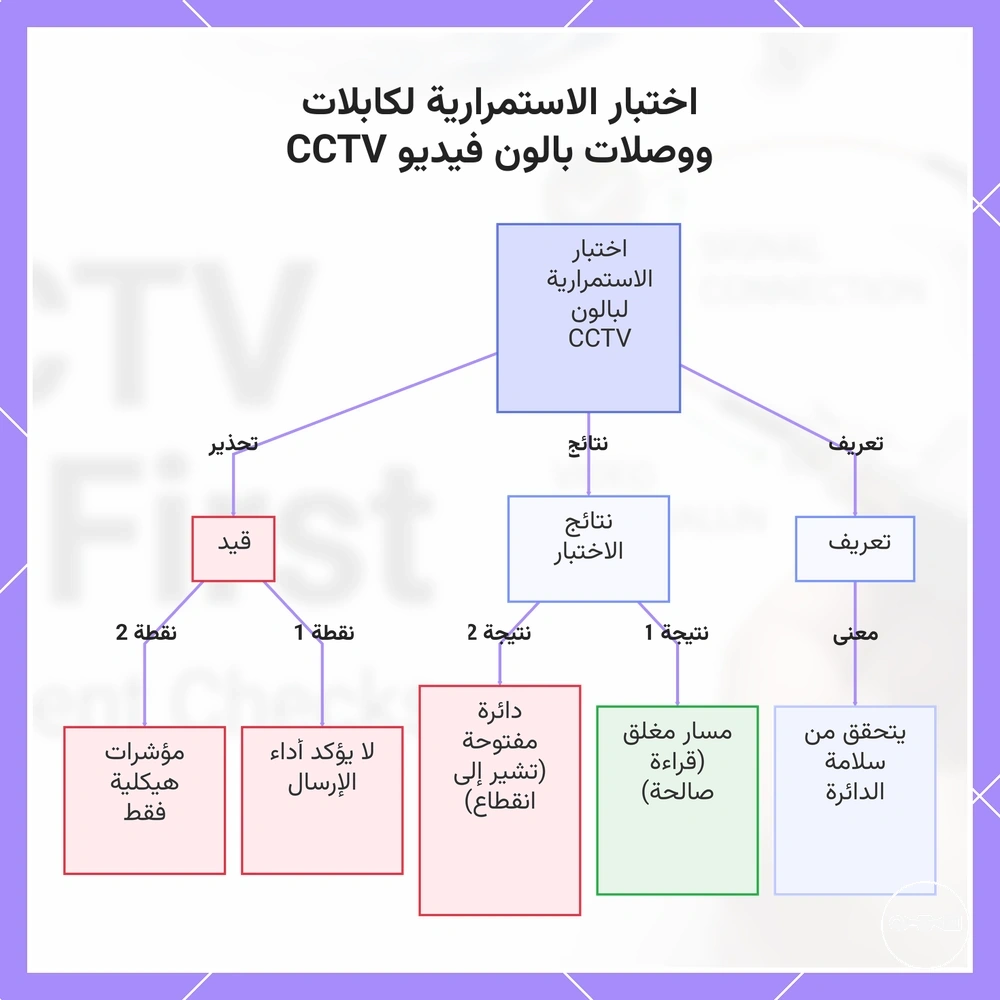

يوضح هذا المخطط تعريف اختبار الاستمرارية للتحقق من كابلات ووصلات بالون فيديو CCTV، والنتائج المحتملة للاختبار، والقيود الرئيسية له.
اختبار جودة الإشارة للكشف عن التداخل والفقدان والتدهور في بالونات فيديو CCTV
تركز مراقبة مخرج الإشارة في بالونات فيديو CCTV على اختبار جودة الإشارة لتقييم وضوح الفيديو واستقراره أثناء التشغيل. يتم مراقبة مخرج البالونة لتقييم كيفية تصرف وضوح الفيديو تحت ظروف النقل النشط. يظهر التداخل ضمن جودة الإشارة كأنماط تشوه مرئية تؤثر على وضوح الفيديو دون تأكيد سبب محدد. يُلاحظ التوهين كانخفاض في قوة الإشارة عبر مسار النقل، وينعكس ذلك في مخرج بالونة أضعف أو أقل استقراراً. تظل هذه الملاحظات وصفية وتُستخدم فقط لتوثيق سلوك الإشارة بدلاً من إسناد العطل.
تصف أنماط التدهور في اختبار جودة الإشارة كيفية ظهور التداخل والتوهين والفقدان بمرور الوقت في مخرج بالونة فيديو CCTV. قد تُلاحظ أنماط تداخل متقطعة كاضطرابات غير منتظمة في وضوح الفيديو أثناء التشغيل. قد تظهر أنماط توهين تدريجية كانخفاضات بطيئة في جودة الإشارة تؤثر على الاستقرار العام. يمكن أن يؤثر التدهور المشترك على كل من وضوح الفيديو والاستقرار الملحوظ لمخرج البالونة دون الإشارة إلى سبب واحد مباشر. يجب أن يظل تفسير هذه الأنماط مشروطاً، حيث يمكن أن يختلف السلوك الملاحظ عبر ظروف نقل مختلفة.
تشمل ملاحظات جودة الإشارة عادةً:
- التداخل يُلاحظ كتشوه بصري في جودة الإشارة
- التوهين يُلاحظ كانخفاض في قوة مخرج البالونة
- تقلبات وضوح الفيديو أثناء النقل النشط
- أنماط فقدان متقطعة في اختبار جودة الإشارة
- تدهور تدريجي في استقرار النقل العام

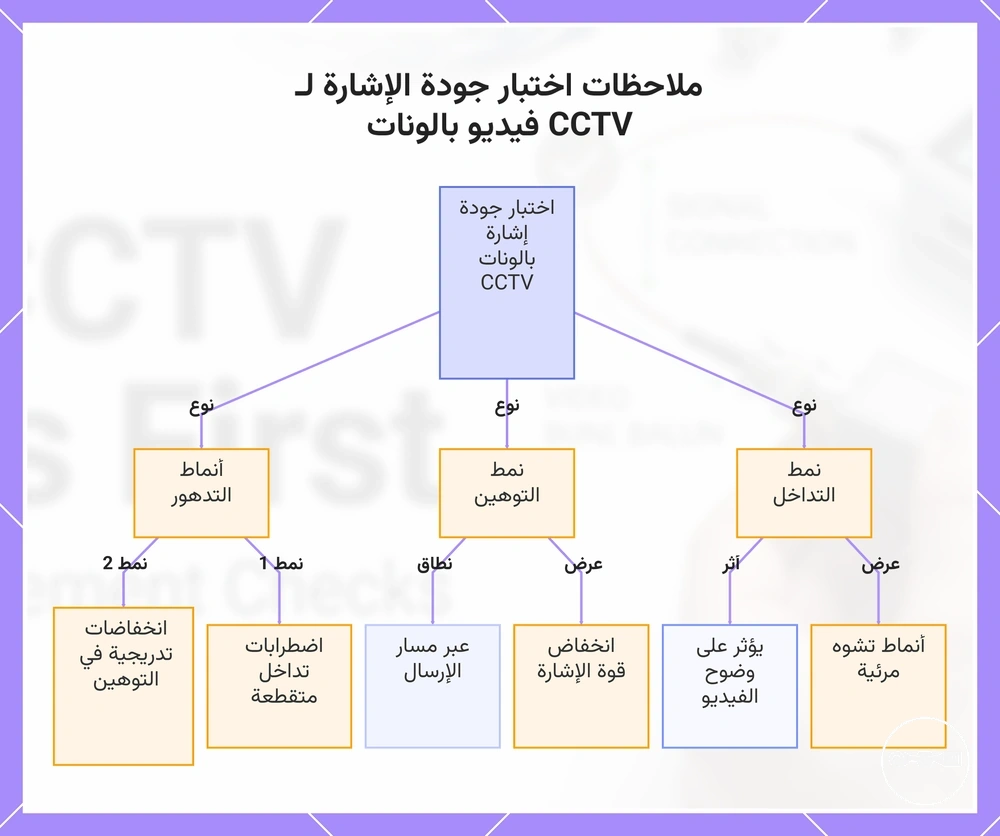

يلخص هذا المخطط الأنواع الرئيسية للملاحظات في اختبار جودة الإشارة لـ CCTV فيديو بالونات، ويغطي أنماط التداخل والتوهين والتدهور بخصائصها المحددة.
نهج اختبار المقياس المتعدد للتحقق الكهربائي من بالونة فيديو CCTV
يشير نهج اختبار المقياس المتعدد للتحقق الكهربائي من بالونة فيديو CCTV إلى استخدام مقياس متعدد لتقييم الاستمرارية الكهربائية والحالة الوظيفية الأساسية عبر أطراف البالونة. يُستخدم المقياس المتعدد على الأطراف لتقييم ما إذا كانت الاستمرارية الكهربائية محفوظة عبر زوج الكابل وتوصيل البالونة. يركز هذا النهج على تفسير القراءة بدلاً من تقييم أداء الإشارة أو جودة النقل. يساعد في تحديد ما إذا كان مسار الإشارة يبدو مفتوحاً أو مغلقاً كهربائياً تحت ظروف تشخيصية أساسية. تقتصر هذه الطريقة على التحقق الكهربائي التأسيسي لمسار دارة بالونة فيديو CCTV.
يركز تفسير قراءة نتائج المقياس المتعدد على كيفية عكس قياسات الأطراف للحالة المحتملة للاستمرارية الكهربائية ضمن نظام بالونة فيديو CCTV. تشير القراءة المستمرة عبر الأطراف عادةً إلى أن الاستمرارية الكهربائية موجودة عبر زوج الكابل ومسار التوصيل، إلى جانب مؤشر الحالة الوظيفية. قد تشير القراءة المفتوحة أو غير المستقرة إلى وجود انقطاع في مسار الإشارة، على الرغم من أنه لا ينبغي التعامل معها كاستنتاج عطل نهائي. يمكن أن تؤثر ظروف الأسلاك المعقدة على تفسير القراءة وتقلل من وضوح القياس في بعض التكوينات. لذلك، يُطبق تفسير القراءة كمؤشر شرطي لحالة الدارة بدلاً من كونه نتيجة تشخيصية نهائية.
مشكلات الموصلات والتوصيل والأسلاك التي تؤثر على دقة اختبار بالونة فيديو CCTV
تؤثر مشكلة الموصل وخطأ الأسلاك وجودة الإنهاء على دقة اختبار بالونة فيديو CCTV عندما تغير جودة التوصيل كيفية تمثيل الاستمرارية الكهربائية أثناء القياس. في سياق استكشاف الأعطال، قد تقدم مشكلة الموصل نقاط تلامس غير مستقرة تغير سلوك مسار الإشارة تحت ظروف الاختبار. يمكن لخطأ الأسلاك تعديل التوجيه الكهربائي المتوقع بين الأطراف، مما ينتج نتائج غير متناسقة أثناء التقييم. يمكن لجودة الإنهاء الرديئة إضعاف التلامس المستقر عند أطراف التوصيل، مما يؤدي إلى تشوه الإشارة أثناء الاختبار. يمكن لهذه الظروف مجتمعة أن تخلق نتائج مضللة تشبه عطل البالونة حتى عندما تعمل البالونة ضمن الحدود الطبيعية.
يعتمد تقييم نظام التوصيل على فصل كيفية تأثير ظروف التركيب المادية على قراءات الاختبار قبل إسناد العطل إلى بالونة فيديو CCTV. قد تعطل مشكلة الموصل الاستمرارية الكهربائية بشكل متقطع، مما يمكن أن يظهر كسلوك قياس غير مستقر. يمكن لخطأ الأسلاك تغيير العلاقات المتوقعة بين الأطراف، مما يزيد من احتمالية التشخيص الخاطئ أثناء الاختبار. قد تقلل تباينات جودة الإنهاء من اتساق القياس وتؤدي إلى تشوه الإشارة الذي يعقد التفسير. نظراً لأن هذه العوامل تعمل على مستوى التوصيل، يجب تفسيرها بشكل مشروط بدلاً من اعتبارها مؤشرات مباشرة لعطل داخلي في المكون. التمييز الواضح بين أخطاء التركيب وسلوك البالونة ضروري لتجنب الارتباك التشخيصي. يتطلب التقييم السليم غالباً إجراءات مثل فحص التوصيل والقطبية وحل أعطال بالون فيديو CCTV لعزل مشكلات التوصيل الخارجية عن أعطال الجهاز الفعلية.
عطل البالونة مقابل خطأ التوصيل
- عطل البالونة: مشكلة داخلية في الجهاز تؤثر على تحويل الإشارة والتشغيل المستقر
- خطأ التوصيل: مشكلة خارجية في الموصل أو خطأ في الأسلاك أو جودة الإنهاء تؤثر على القراءات
- السلوك التشخيصي: عطل البالونة يظل ثابتاً عبر الإعدادات، أخطاء التوصيل تتغير مع التعديلات المادية
- نتيجة الإشارة: أخطاء التوصيل تخلق تشوهاً في الإشارة وخطر التشخيص الخاطئ، بينما يظهر عطل البالونة انحرافاً داخلياً مستمراً

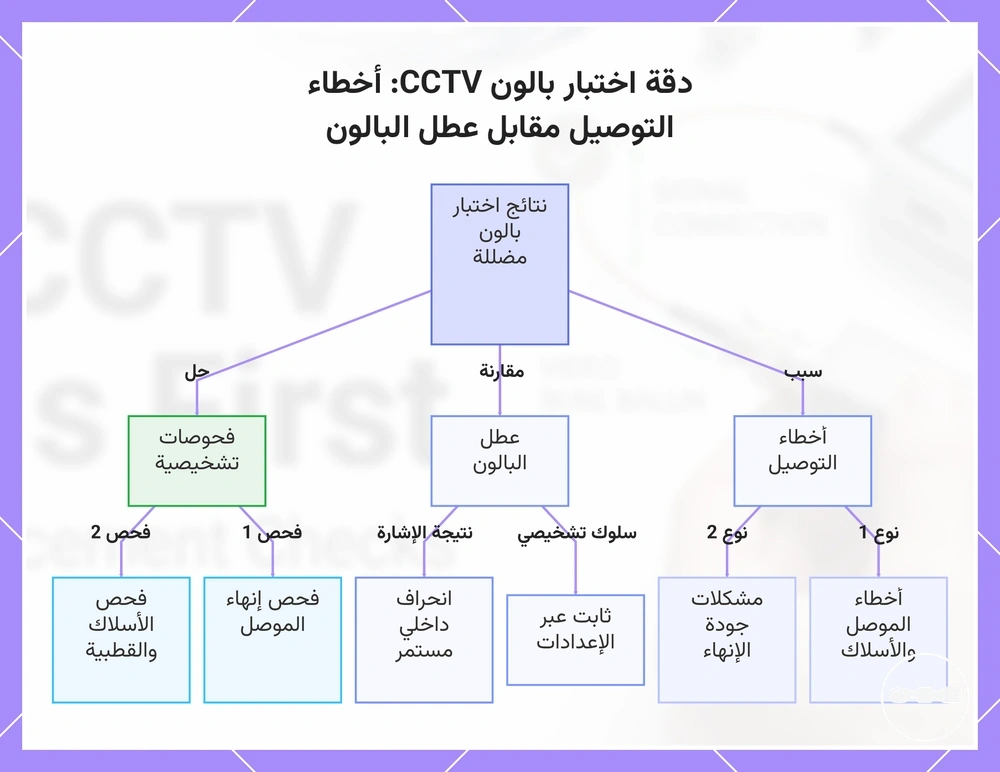

يوضح هذا المخطط كيف تسبب مشكلات الموصل والأسلاك والإنهاء نتائج اختبار مضللة للبالون، وكيفية التمييز بين أخطاء التوصيل وعطل البالون الفعلي.
أخطاء الموصلات والإنهاء التي تشوه نتائج اختبار بالونة فيديو CCTV
تؤثر أخطاء الموصلات والإنهاء على نتائج اختبار بالونة فيديو CCTV عندما تغير جودة التوصيل المادي كيفية تمثيل الاستمرارية الكهربائية أثناء القياس. مشكلة في الموصل مثل ارتخاء وصلة BNC يمكن أن تؤدي إلى سلوك تلامس غير مستقر يعطل استجابة الأطراف المتوقعة أثناء الاختبار. قد يؤدي العقص الرديء إلى إضعاف الاستقرار الميكانيكي والكهربائي للتوصيل، مما يؤدي إلى قراءات غير متناسقة. يمكن للأكسدة على أسطح التلامس أن تقلل جودة التوصيل وتساهم في أنماط فقدان الإشارة المتقطع. غالباً ما تخلق هذه الظروف عدم استقرار في الموصل يمكن أن يحاكي مشكلات البالونة الداخلية أثناء التقييم.
في التفسير التشخيصي، تؤثر حالة الموصل على كيفية قراءة نتائج الاختبار من خلال علاقة EAV حيث تؤدي حالة الموصل إلى عدم الاستقرار وقد تؤدي إلى نتائج تفسير تشخيصي غير صحيحة. مشكلة الموصل التي تتضمن عدم استقرار وصلة BNC يمكن أن تنتج فقدان إشارة متقطع أثناء الاختبار يظهر كعطل أعمق في النظام. قد يولد العقص الرديء قراءات متقلبة تحت ظروف التحميل مما يقلل من موثوقية القياس. يمكن للأكسدة زيادة المقاومة عند نقاط التلامس، مما يخلق أنماطاً تشبه فقدان الإشارة المرتبط بتدهور البالونة. تزيد هذه السلوكيات المتقطعة من خطر التشخيص الخاطئ عندما يُخلط بين عدم استقرار الموصل وعطل داخلي في الجهاز.
- وصلة BNC مرتخية تسبب تلامساً غير مستقر وتقلباً في القياس
- عقص رديء يؤدي إلى استمرارية كهربائية ضعيفة وقراءات غير متناسقة
- أكسدة على الموصلات تقلل كفاءة التوصيل
- عدم استقرار الموصل يؤدي إلى فقدان إشارة متقطع
نظراً لأن هذه الأخطاء تعمل على طبقة التوصيل، يجب تفسيرها كمؤثرات خارجية على دقة الاختبار بدلاً من كونها دليلاً مباشراً على عطل بالونة فيديو CCTV.
عدم تطابق القطبية وأسلاك الزوج المجدول المؤثر على اختبار إشارة بالونة فيديو CCTV
عند ظهور تدهور الإشارة أو قراءات غير مستقرة أثناء اختبار إشارة بالونة فيديو CCTV، غالباً ما يكون عدم تطابق القطبية وأسلاك الزوج المجدول سبباً محتملاً يؤثر على محاذاة الأسلاك. يمكن للقطبية غير الصحيحة عكس اتجاه الإشارة المقصود عبر الأطراف، مما قد يؤدي إلى سلوك قياس غير مستقر أثناء التقييم. يمكن لعدم تطابق الزوج المجدول تعطيل النقل المتوازن وتقليل سلامة الإشارة تحت ظروف الاختبار. غالباً ما تؤدي هذه المشكلات إلى تدهور الإشارة قد يشبه عطل بالونة فيديو CCTV الداخلي. نتيجة لذلك، يمكن أن يحدث تشخيص خاطئ عندما تُفترض محاذاة الأسلاك صحيحة دون تحقق.
تؤثر محاذاة الأسلاك على كيفية تفسير جودة نقل الإشارة في الاختبار من خلال بنية منطق EAV حيث تؤثر محاذاة الأسلاك على جودة نقل الإشارة وتؤدي إلى نتائج تشويه أو فقدان. يمكن لأخطاء القطبية خلق قراءات غير متناسقة تتقلب اعتماداً على اتجاه التوصيل. قد يؤدي عدم تطابق الزوج المجدول إلى توزيع إشارة غير متساوٍ، مما يزيد من خطر تدهور الإشارة أثناء القياس. في كثير من الحالات، تؤدي هذه الظروف إلى تشخيص خاطئ لأن البالونة تبدو معطلة بينما ينشأ المشكل الفعلي من بنية الأسلاك. لذلك فإن التمييز السليم بين أخطاء الأسلاك وعطل الجهاز ضروري للتفسير الدقيق.
تحذير: خطر التشخيص الخاطئ من عدم تطابق الأسلاك
يمكن لأخطاء القطبية وعدم تطابق الزوج المجدول إنتاج نتائج اختبار مضللة تشبه عطل بالونة فيديو CCTV. قد تسبب هذه المشكلات عدم استقرار الإشارة أو فقداناً متقطعاً أو تشويهاً لا ينشأ من البالونة نفسها. يجب أن يظل التفسير مشروطاً عندما تكون محاذاة الأسلاك غير مؤكدة.
إجراء اختبار بالونة فيديو CCTV خطوة بخطوة لعزل الأعطال بشكل منهجي
ينظم التدفق التشخيصي تقييم بالونة فيديو CCTV في تسلسل خطوة بخطوة مصمم لعزل الأعطال بشكل منهجي. يبدأ بتضييق نطاق المشكلات الملاحظة وتحسين السبب الكامن وراء عدم استقرار الإشارة تدريجياً. تعطي العملية أولوية لفصل السلوك المرتبط ببالونة CCTV عن المؤثرات الخارجية التي قد تشوه التفسير. يضمن التدفق التشخيصي الواضح أن كل مرحلة تساهم في تقليل عدم اليقين في التقييم العام. يدعم هذا النهج المنظم اتخاذ القرارات المتسقة عند تحليل سلوك الإشارة عبر سيناريوهات اختبار مختلفة.
يتبع منطق الخطوات تسلسلاً محكوماً ينتقل من فحص الأعراض إلى التفسير النهائي. يحدد فحص الأعراض المخالفات الأولية في الإشارة التي تؤدي إلى مزيد من التحليل. ثم يحدد اختيار الاختبار مسار التقييم الأكثر صلة بناءً على الظروف الملاحظة. أثناء الاستخدام، يمكن أن يساعد فحص التوصيل والقطبية في استبعاد المشكلات المتعلقة بالمحاذاة قبل التحليل الأعمق. يركز تفسير النتيجة على ما إذا كانت الإشارة تظهر تدهوراً أو عدم استقرار أو أنماط سلوك طبيعية. قد يُستخدم انتقال نهائي إلى حل أعطال بالون فيديو CCTV عندما تبقى التناقضات دون حل.
- فحص الأعراض لتحديد المخالفات الأولية في الإشارة
- اختيار الاختبار بناءً على سلوك النقل الملاحظ
- التقييم التشخيصي لأداء بالونة CCTV
- تفسير استقرار الإشارة أو تدهورها
- عزل الأعطال لفصل الأسباب الداخلية والخارجية
تركز مرحلة النتيجة على عزل الأعطال، حيث يتم تجميع النتائج التشخيصية لتحديد ما إذا كانت بالونة CCTV متورطة على الأرجح أو إذا كانت العوامل الخارجية مسؤولة. يظل التفسير مشروطاً لأن المشكلات المتداخلة يمكن أن تؤثر على سلوك الإشارة. في كثير من الحالات، يجب استبعاد عوامل متعددة قبل استخلاص استنتاجات حول العطل على مستوى الجهاز. لذلك يقلل التدفق التشخيصي المنظم من الإسناد الخاطئ من خلال الحفاظ على الفصل بين الأعراض والأسباب. يضمن هذا تحديداً أكثر موثوقية لمصادر الأعطال داخل النظام.

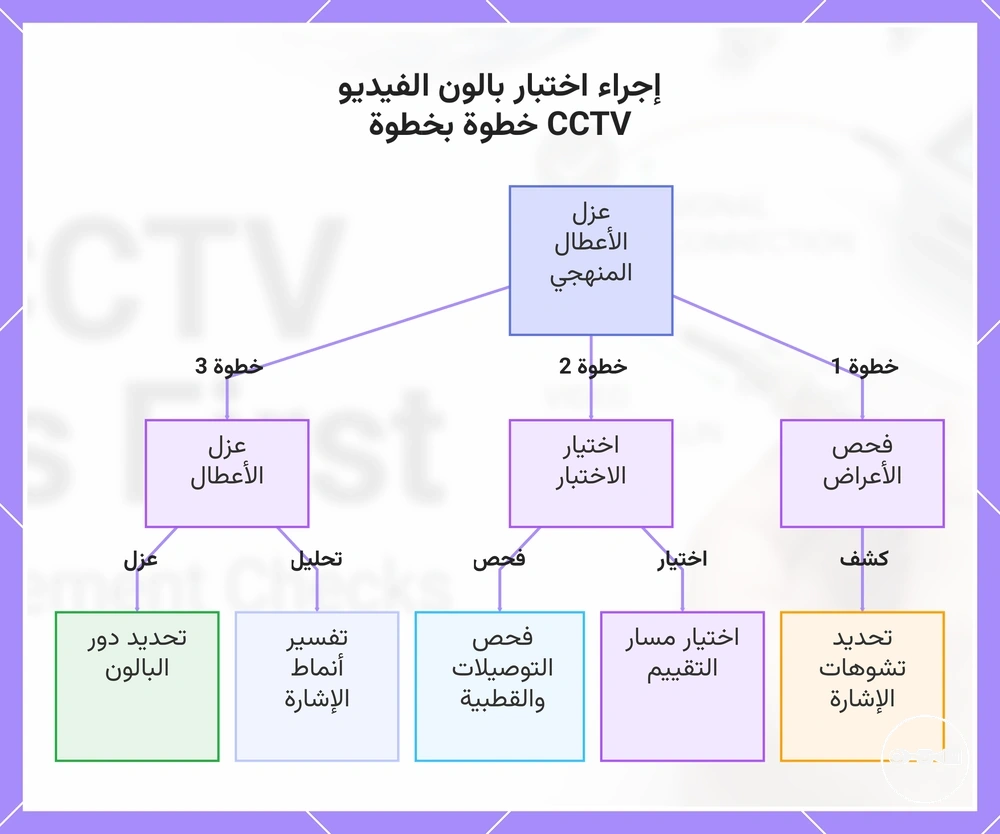

يحدد هذا المخطط التدفق التشخيصي المنظم لعزل أعطال بالون الفيديو CCTV، بدءاً بتحديد الأعراض وانتهاءً بتحديد مصدر العطل.
منطق القرار لاستبدال أو الاحتفاظ ببالونة فيديو CCTV بعد الاختبار
يعتمد قرار استبدال بالونة فيديو CCTV على تفسير نتائج الاختبار لتحديد ما إذا كانت مشكلات الإشارة تنشأ من عطل في البالونة أم من عوامل خارجية في سلسلة النقل. يقيم التدفق التشخيصي ما إذا كان عدم الاستقرار الملاحظ يمثل عطلاً مؤكداً في بالونة CCTV أم أنه على الأرجح مرتبط بمشكلة في الأسلاك أو عطل في الموصل. يستند قرار الاستبدال المنظم إلى مقارنة مستويات شدة تدهور الإشارة مع سلوك النظام المتوقع. يضمن هذا عدم البدء في الاستبدال بشكل متسرع عندما تكون المشكلة قد لا تزال خارجية. لذلك تُستخدم نتيجة الاختبار كمدخل شرطي لاتخاذ قرار الاحتفاظ أو الاستبدال.
من الناحية العملية، يتبع تفسير نتيجة الاختبار منطق EAV حيث تؤثر نتيجة الاختبار على مستوى الشدة وتؤدي إلى نتيجة قرار الاستبدال. تشير الإشارة المستقرة تحت الاختبار عادةً إلى الاحتفاظ ببالونة CCTV، بينما قد يشير التدهور المستمر إلى احتمال عطل في البالونة بعد استبعاد العوامل الخارجية. يجب النظر أولاً في مشكلة الأسلاك أو عطل الموصل، حيث يمكن لهذه أن تحاكي أعراض العطل الداخلي. أثناء التقييم، يمكن أن يساعد confirm signal compatibility في ضمان عدم تفسير التنسيقات غير المتطابقة بشكل خاطئ على أنها عطل في الأجهزة. إذا بقي عدم يقين، يجب أن يظل القرار مشروطاً حتى اكتمال المزيد من العزل، وتتجنب العملية الاستبدال المباشر ما لم تدعم الأدلة بقوة العطل الداخلي بدلاً من التأثير الخارجي؛ يمكن المتابعة بمزيد من التحقق من خلال حل أعطال بالون فيديو CCTV.
قائمة مراجعة القرار:
- فحص نتيجة الاختبار بحثاً عن أنماط الاستقرار أو التدهور
- تقييم مستوى شدة مشكلات الإشارة الملاحظة
- تأكيد وجود أو عدم وجود مشكلة في الأسلاك
- التحقق من تأثير عطل الموصل المحتمل
- تحديد احتمالية عطل بالونة CCTV بعد الاستبعادات
- اتخاذ قرار الاحتفاظ مقابل الاستبدال بناءً على ثقة العزل

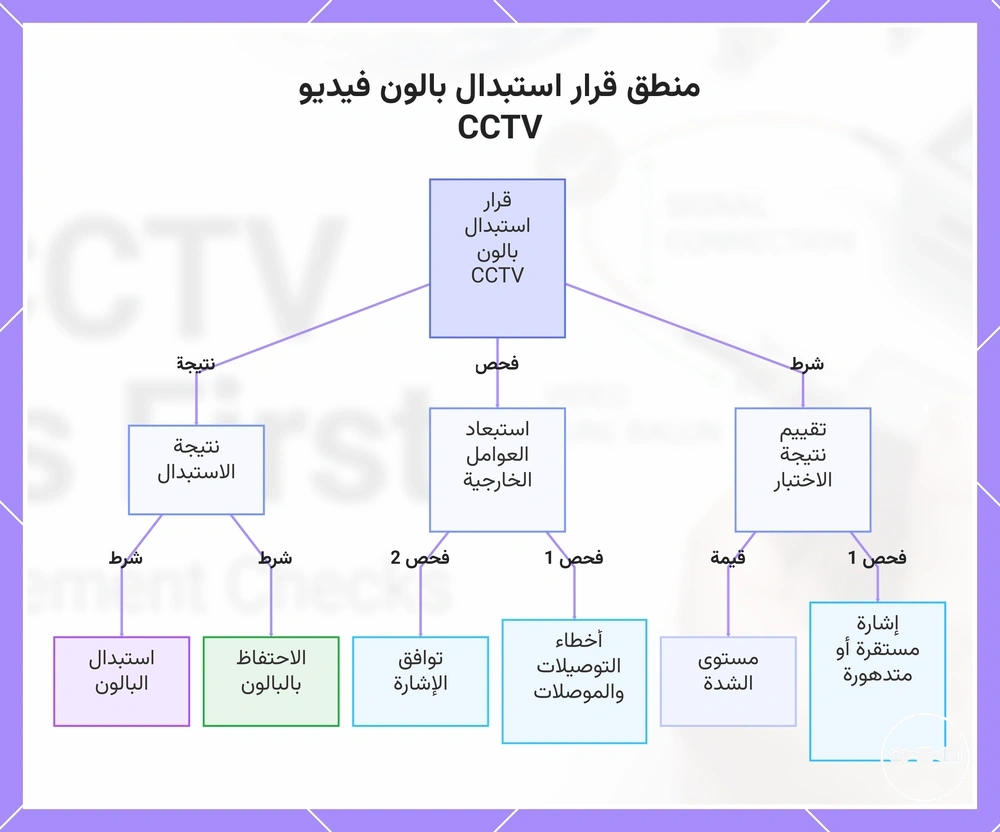

يوضح هذا المخطط كيفية تفسير نتائج الاختبار واستبعاد العوامل الخارجية لتحديد ما إذا كان يجب استبدال بالون فيديو CCTV أو الاحتفاظ به.
أخطاء اختبار بالونة فيديو CCTV الشائعة ومخاطر سوء التفسير
يحدث خطأ تشخيصي أثناء تقييم بالونة فيديو CCTV عندما يتم تفسير إشارات الاختبار دون التحقق من سياق النظام الكامل. قد يشير خطأ في قراءة الاستمرارية بشكل غير صحيح إلى عطل داخلي حتى عندما يظل مسار الدائرة سليماً من الناحية الهيكلية. يمكن لخطأ في الأسلاك تشويه نتائج القياس وإنتاج سلوك إشارة غير مستقر أثناء الاختبار. غالباً ما يؤدي افتراض البالونة إلى إسناد كل فقدان الإشارة مباشرة إلى بالونة CCTV دون فصل المؤثرات الخارجية. مطلوب التحقق من الاختبار عبر قراءات متعددة لمنع قرارات الاستبدال غير الصحيحة المبنية على مؤشرات معزولة.
يزداد خطر سوء التفسير عندما يتم تقييم نتائج الاختبار بمعزل عن الآخرين بدلاً من استخدام تأكيد متعدد الإشارات عبر النظام. يمكن لخطأ في قراءة الاستمرارية خلق إشارة عطل بالونة خاطئة حتى عندما ينشأ المشكل من ظروف خارجية. قد يكرر خطأ في الأسلاك أنماط تدهور تشبه عطل الجهاز الداخلي أثناء الملاحظة. يزيد افتراض البالونة من خطر الاستبدال عندما لا يتم استبعاد مشكلات مستوى الموصل من خلال فحوصات منظمة مثل check connector termination. بمصطلحات منطق EAV، يؤثر نوع الخطأ على الخطأ التشخيصي ويمكن أن يؤدي إلى نتائج استبدال غير صحيحة إذا لم يتم التحقق منها عبر إشارات اختبار متعددة.
مقدمة: يوضح الجدول أدناه أخطاء التشخيص الشائعة ونتائجها النموذجية.
| نوع الخطأ | الخطأ التشخيصي | النتيجة غير الصحيحة |
|---|---|---|
| خطأ في قراءة الاستمرارية | تفسير خاطئ لعطل الدائرة | استبدال غير ضروري لبالونة CCTV |
| تجاهل خطأ الأسلاك | مشكلة خارجية تُعالج كعطل داخلي | افتراض بالونة غير صحيح |
| افتراض البالونة | تخطي التحقق على مستوى النظام | قرار استبدال متسرع |
| تحقق غير كافٍ من الاختبار | الاعتماد على اختبار واحد | تشخيص خاطئ لمصدر فقدان الإشارة |
يتطلب التشخيص الدقيق التحقق من النتائج عبر فحوصات الاستمرارية وحالة الأسلاك وسلوك الإشارة المتكرر قبل استنتاج العطل، ويجب متابعة الحالات غير المحسومة من خلال حل أعطال بالون فيديو CCTV لتجنب أخطاء اليقين القائمة على اختبار واحد.
