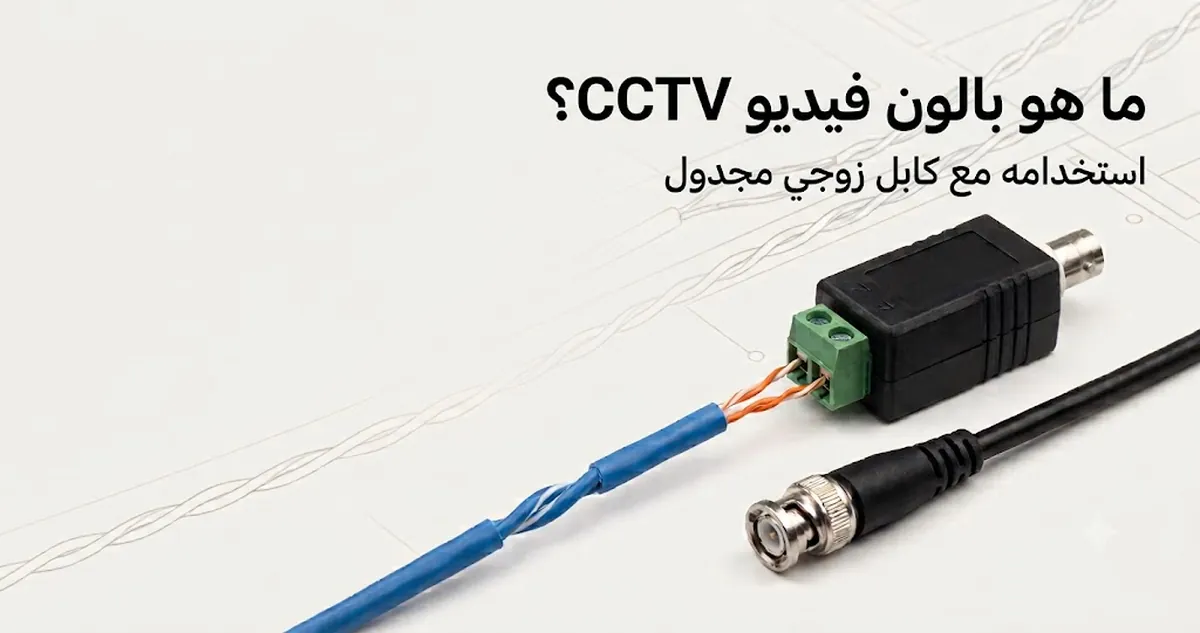

معنى بالون فيديو CCTV ودوره في أنظمة نقل إشارات CCTV

بالون فيديو CCTV هو جهاز واجهة إشارة يُستخدم في نقل إشارات CCTV، يربط بين أنظمة الكابل المحوري (BNC) وبنية كابل UTP. يقوم بتحويل الإشارة ومطابقة المعاوقة للحفاظ على نقل ثابت لإشارة الفيديو عبر أنواع الكابلات المختلفة، مما يضمن قدرة نظام CCTV على حمل إشارة فيديو متسقة تحت ظروف تركيب متغيرة. في العديد من الترتيبات، يُستخدم لتمديد مسافة النقل ودعم تخطيطات كابلات أكثر مرونة.

يُركب في نظام CCTV كمكوّن جسر بين كاميرا CCTV وجهاز التسجيل، مما يسمح لإشارة الفيديو بالانتقال من مخرج كابل محوري إلى مسار كابل UTP. يساعد هذا التكييف في الحفاظ على استقرار نقل الإشارة مع مواءمة معايير الكابلات المختلفة داخل نفس بنية CCTV. اعتمادًا على جودة التركيب وظروف الكابل، يدعم تصميم نظام أكثر مرونة حيث توجد قيود على المسافة أو التوجيه. يعمل بالون فيديو CCTV كوصلة وظيفية في سلسلة نقل الإشارة الإجمالية، ويهيئ الأساس لأقسام أكثر تفصيلاً حول التشغيل والمقارنة.

ما هو بالون فيديو CCTV وكيف يحول إشارات CCTV بين أنواع الكابلات

بالون فيديو CCTV هو جهاز يتيح تحويل الإشارة بين أنظمة الكابل المحوري وبنية كابل UTP في نقل إشارات CCTV، مما يدعم التوافق بين تنسيقات الكابلات المختلفة. يعمل كجسر لنقل إشارة الفيديو التناظرية ويُستخدم بشكل شائع في ترتيبات أنظمة CCTV حيث توجد بنية دليل بالونات فيديو CCTV للحفاظ على نقل مستقر عبر أنواع الكابلات المختلطة.

يعمل بالون فيديو CCTV عن طريق تكييف إشارة الفيديو بين مخرج كابل محوري قائم على موصل BNC وكابل UTP مزدوج مجدول، مما يسمح لنفس إشارة فيديو CCTV بالانتقال عبر وسائط مادية مختلفة. تتضمن هذه العملية مطابقة المعاوقة وتحويل الإشارة من متوازنة إلى غير متوازنة، مما يساعد في تقليل مشكلات عدم التطابق أثناء النقل. في العديد من تخطيطات أنظمة CCTV، تدعم هذه الوظيفة سلوك إشارة فيديو أكثر اتساقًا عندما تختلف أنواع الكابلات أو المسافات، اعتمادًا على جودة التركيب وظروف الكابل.

على سبيل المثال، يمكن توصيل كاميرا CCTV تستخدم مخرج موصل BNC عبر بالون فيديو CCTV بمسار كابل UTP، والذي ينقل بعد ذلك إشارة الفيديو التناظرية نحو DVR. في طرف الاستقبال، قد يقوم بالون آخر بتحويل الإشارة مرة أخرى لتتوافق مع DVR، مما يتيح النقل من طرف إلى طرف عبر كابلات مختلطة. يسمح هذا الترتيب بتوجيه مرن في تركيبات CCTV حيث قد يكون الكابل المحوري المباشر محدودًا أو أقل عملية.

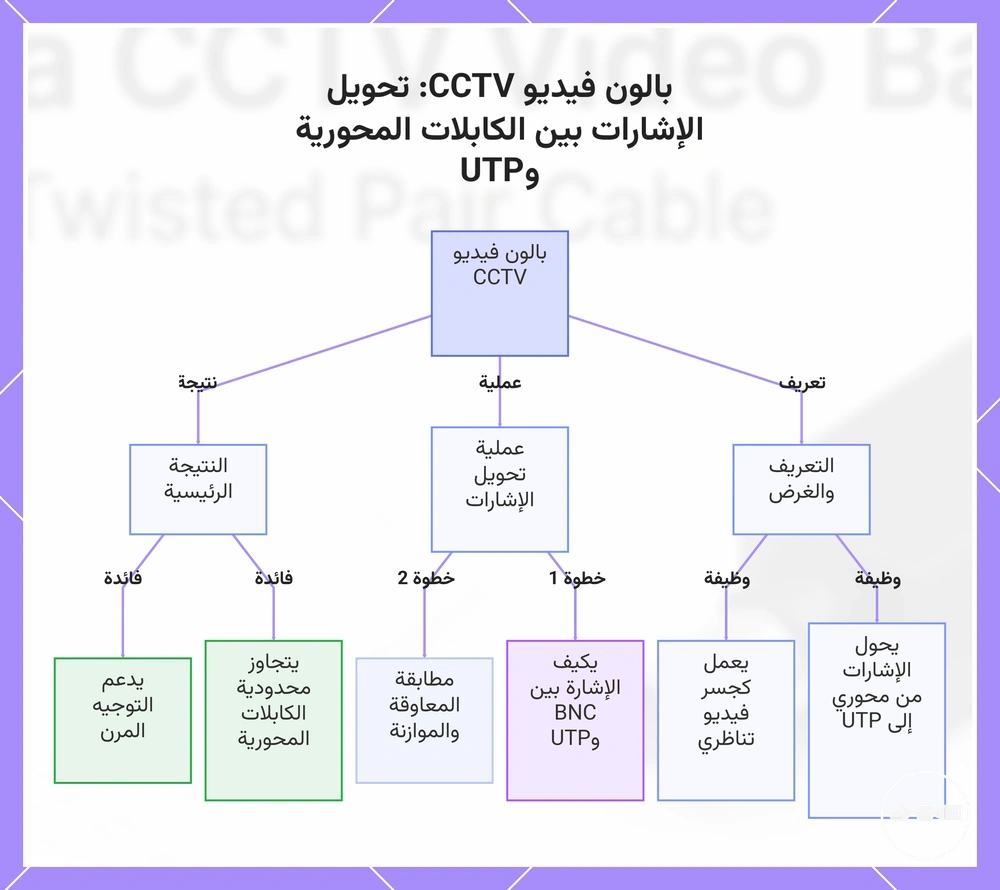

يحدد هذا المخطط بالون فيديو CCTV، ويشرح عملية تحويل الإشارات، ويسلط الضوء على الفائدة الرئيسية للتوجيه المرن للتركيب.

ما الذي يفعله بالون فيديو CCTV في تركيبات كاميرات CCTV العملية

يُستخدم بالون فيديو CCTV في تركيبات كاميرات CCTV العملية لتمكين نقل إشارة الفيديو عبر كابل UTP بدلاً من الاعتماد فقط على الكابل المحوري. يدعم مرونة التركيب من خلال السماح لتوصيلات كاميرا CCTV بالتكامل مع تخطيطات كابلات مختلفة مع الحفاظ على توصيل إشارة فيديو CCTV إلى DVR. في العديد من الترتيبات، يساعد في تمديد مسافة النقل اعتمادًا على جودة الكابل وظروف النظام الإجمالية.

في سيناريو تركيب نموذجي، قد تقوم كاميرا CCTV موجودة في زاوية مبنى بإخراج الفيديو عبر موصل BNC متصل ببالون فيديو CCTV. ثم تُنقل الإشارة عبر مسار كابل UTP على طول مسارات توجيه أطول حيث قد يصعب تركيب الكابل المحوري. في الطرف الآخر، يقوم بالون آخر بتوصيل خط UTP مرة أخرى إلى DVR، مما يسمح باستلام إشارة الفيديو التناظرية وتسجيلها. يُستخدم هذا الترتيب بشكل شائع في أنظمة CCTV حيث تكون هناك حاجة إلى توجيه كابلات مرن ومسافة نقل ممتدة تحت قيود الموقع العملية.

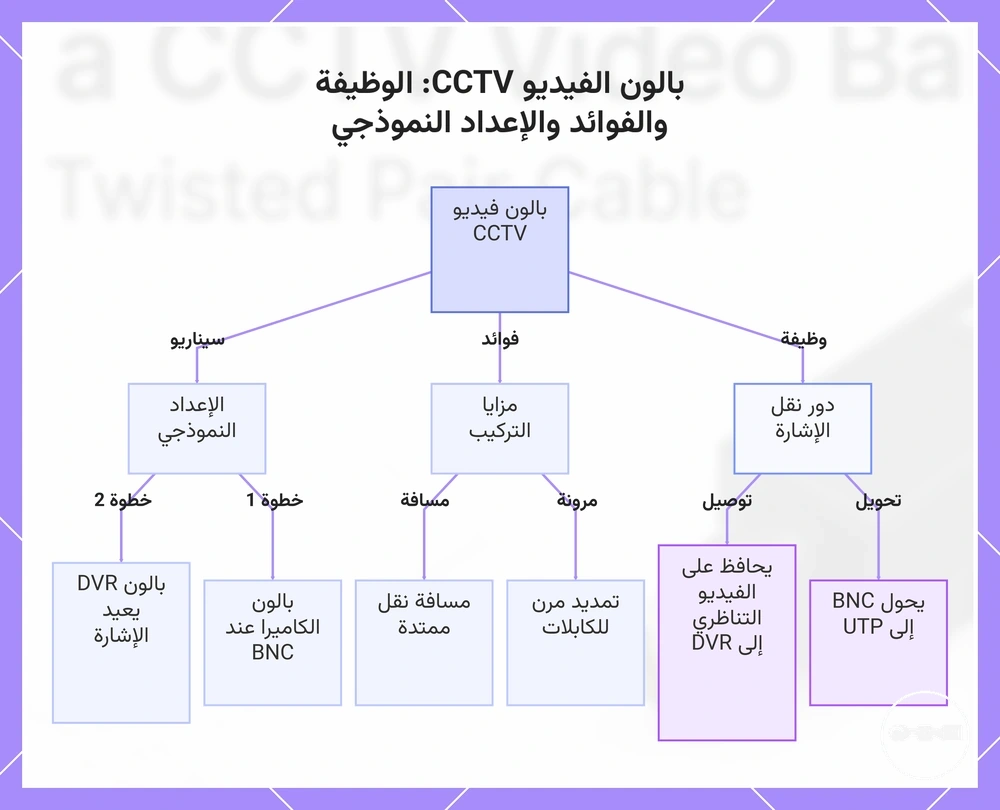

يوضح هذا الرسم البياني الوظيفة الأساسية ومزايا التركيب والإعداد النموذجي لبالون فيديو CCTV في تركيبات الكاميرات العملية.

كيف تنقل بالونات فيديو CCTV الفيديو عبر كابل UTP والكابل المزدوج المجدول

يمكّن بالون فيديو CCTV من نقل فيديو CCTV عبر الكابل المزدوج المجدول وكابل UTP عن طريق تحويل الإشارة إلى تنسيق متوازن مناسب لمسارات الكابلات المهيكلة. يدعم ذلك توصيل فيديو CCTV مستقر عبر مسافات أطول حيث قد يكون الكابل المحوري وحده محدودًا.

تعتمد عملية النقل على توازن الإشارة، حيث يقوم بالون فيديو CCTV بمحاذاة الخصائص الكهربائية للكابل المزدوج المجدول لتحسين التوافق مع إشارات فيديو CCTV التناظرية. يدعم توازن الإشارة هذا تقليل التشويش عن طريق خفض التداخل الذي يمكن أن يؤثر على النقل عبر كابل UTP، والذي قد يختلف اعتمادًا على ظروف التركيب وجودة الكابل. نتيجة لذلك، قد تتحسن استقرارية النقل في العديد من تخطيطات أنظمة CCTV، خاصة عند زيادة المسافة وتعقيد التوجيه. في مصطلحات الكيان-السمة، يؤثر نوع الكابل (UTP / كابل مزدوج مجدول) على سلوك الإشارة (التوازن ومعالجة التداخل)، مما يؤثر مباشرة على استقرار نقل فيديو CCTV. غالبًا ما تؤخذ هذه السلوكيات في الاعتبار إلى جانب طريقة عمل بالونات فيديو CCTV ومتطلبات كابل UTP عند تقييم تصميم الكابلات المهيكلة.

في مثال بسيط لسير العمل، ترسل كاميرا CCTV إشارة الفيديو الخاصة بها عبر اتصال قائم على UTP باستخدام بالون فيديو CCTV بدلاً من النقل المحوري المباشر. تنتقل الإشارة عبر كابلات مزدوجة مجدولة إلى نظام التسجيل، حيث يقوم بالون آخر باستعادة التوافق لمدخل DVR. يسمح هذا الترتيب بنقل فيديو CCTV بتوجيه أكثر مرونة مع الحفاظ على استقرارية قابلة للاستخدام في بيئات التركيب النموذجية.

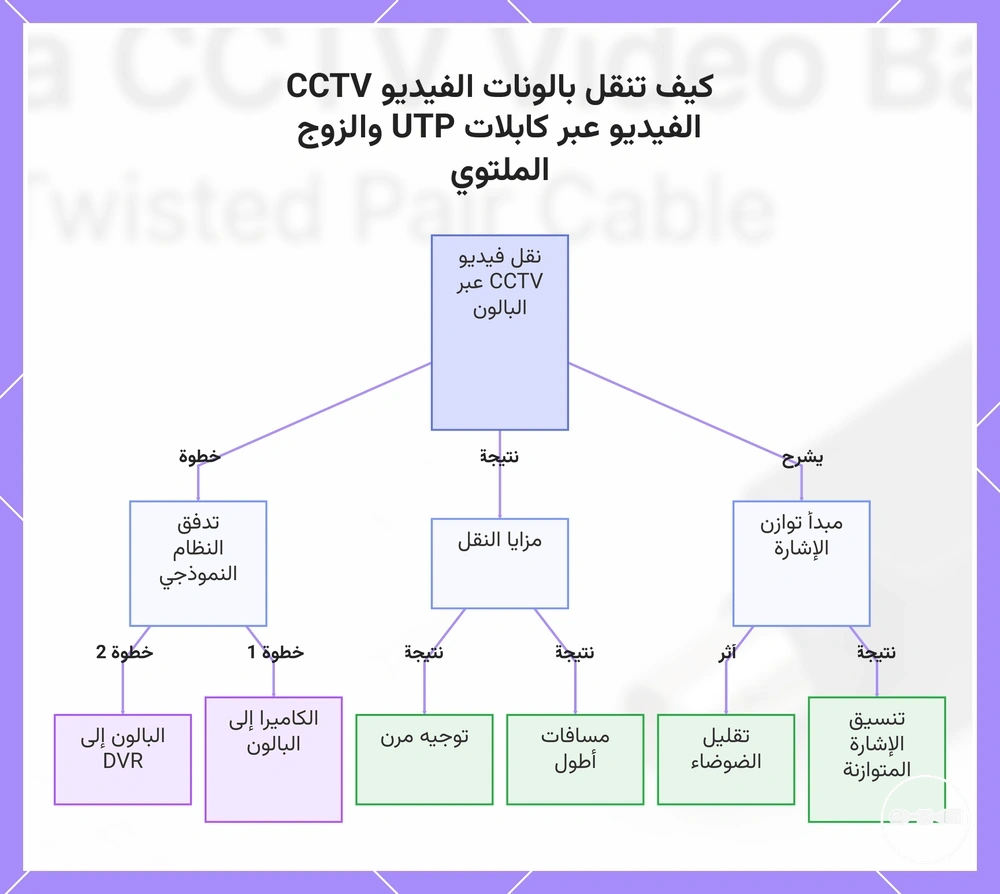

يظهر هذا الرسم البياني كيفية نقل بالون الفيديو CCTV للفيديو عبر كابلات UTP والزوج الملتوي، بما في ذلك مبدأ توازن الإشارة، ومزايا النقل، وتدفق النظام النموذجي.

لماذا تُستخدم بالونات فيديو CCTV بدلاً من الكابل المحوري في أنظمة CCTV

قد تستخدم تصميمات أنظمة CCTV كابل UTP قائم على البالون بدلاً من الكابل المحوري اعتمادًا على مرونة التركيب، ومتطلبات التعديل التحديثي، واحتياجات مسافة النقل، وكفاءة التكلفة. عادةً ما يكون الاختيار مدفوعًا بكيفية دعم البنية التحتية الحالية للتوسع أو التكيف دون إعادة توصيل رئيسية.

يعتمد القرار بين الكابل المحوري وكابل UTP في نظام CCTV على سياق التركيب بدلاً من تفضيل عالمي. يُستخدم الكابل المحوري غالبًا في التخطيطات المباشرة التقليدية، بينما يمكن لكابل UTP مع واجهة بالون دعم مشاريع التعديل التحديثي حيث يتم إعادة استخدام أو تمديد الكابلات المهيكلة الحالية. قد تكون مرونة التركيب أعلى عند وجود قيود توجيه أو بنية تحتية مختلطة، بينما يمكن أن تختلف كفاءة التكلفة بناءً على استخدام المواد ومتطلبات العمالة. بالنسبة لسيناريوهات توسيع النظام، قد تدعم الترتيبات القائمة على البالون تكوينات أكثر قابلية للتوسع دون الحاجة إلى استبدال كامل للكابل. غالبًا ما تؤخذ هذه الاعتبارات في الاعتبار إلى جانب أنواع البالونات النشطة والسلبية عند اختيار نهج مناسب لتصميم نظام CCTV.

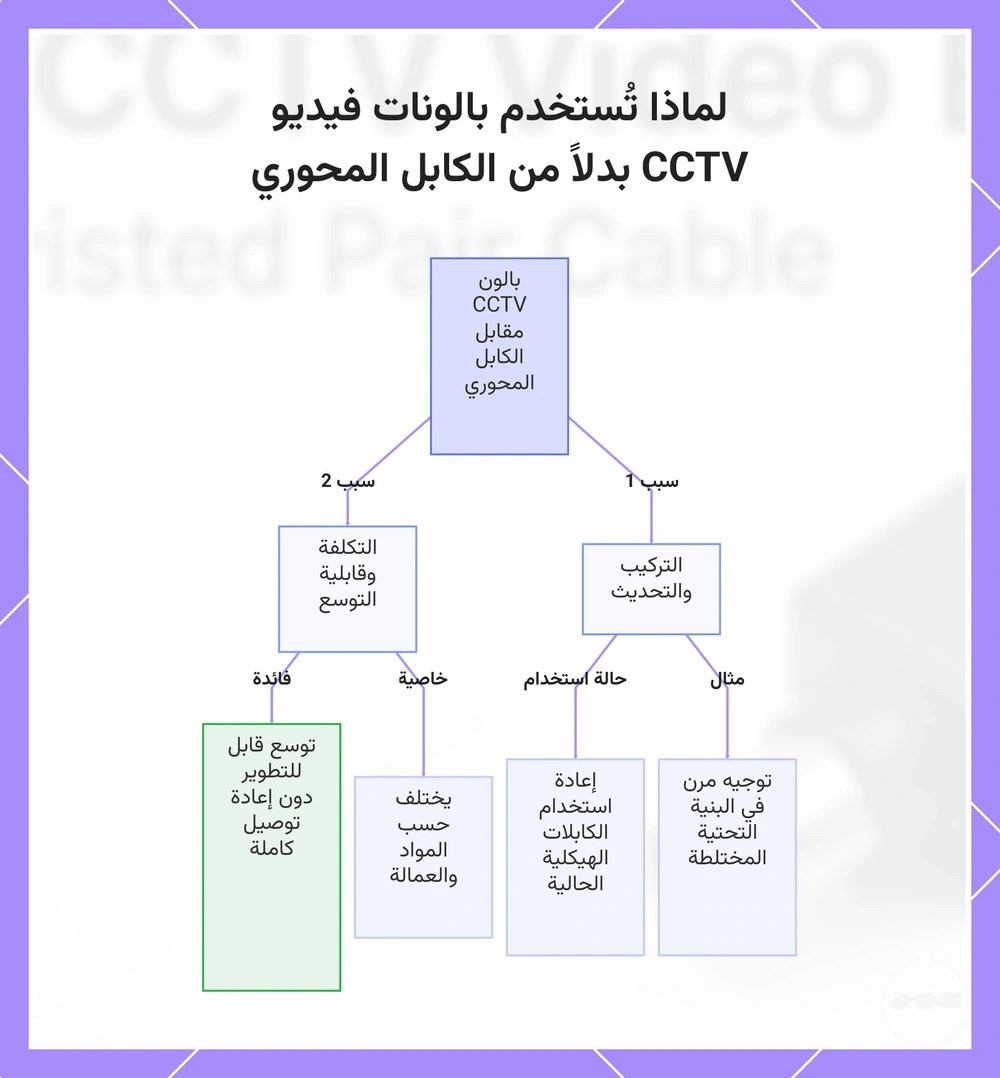

يوضح هذا المخطط عوامل القرار الرئيسية لاختيار كابل UTP المعتمد على البالون بدلاً من الكابل المحوري، بما في ذلك سياق التركيب وقابلية التوسع في التكلفة.

بالون CCTV مقابل الكابل المحوري: الفروق الرئيسية في معالجة الإشارة والتركيب

تقارن أنظمة نقل فيديو CCTV بين نهجين رئيسيين: الكابل المحوري وكابل UTP القائم على البالون، حيث يتعامل كل منهما مع سلوك الإشارة ومتطلبات التركيب بشكل مختلف. يعتمد الاختيار بينهما على كيفية تصميم نظام CCTV لمعالجة الإشارة والتحكم في التداخل وظروف التركيب.

يدعم الكابل المحوري معالجة إشارة فيديو CCTV مباشرة عبر مسار مخصص واحد، مما قد يوفر سلوكًا متوقعًا في التركيبات المستقرة ولكنه قد يكون أقل مرونة عند تغير تخطيطات النظام. يقوم نقل UTP القائم على البالون بتكييف إشارة فيديو CCTV لبيئات الكابلات المزدوجة المجدولة، مما قد يحسن مرونة التركيب، خاصة في مشاريع التعديل التحديثي حيث يتم إعادة استخدام البنية التحتية الحالية. تختلف مقاومة التداخل اعتمادًا على البيئة وجودة الكابل، حيث يعتمد الكابل المحوري على الحماية بينما تعتمد ترتيبات البالون على خصائص النقل المتوازن. من حيث المسافة والأداء، قد يدعم كلا النهجين نقل فيديو CCTV، ولكن النتائج تختلف بناءً على جودة التركيب ونوع الكابل وتصميم النظام. تتأثر قرارات التركيب غالبًا بكفاءة التكلفة والبنية التحتية المتاحة وما إذا كان نظام CCTV يتم نشره حديثًا أو توسيعه. يمكن أن ترتبط هذه الخيارات التصميمية أيضًا بـ موصلات بالون فيديو CCTV المستخدمة في نقاط الواجهة بين أنواع الكابلات.

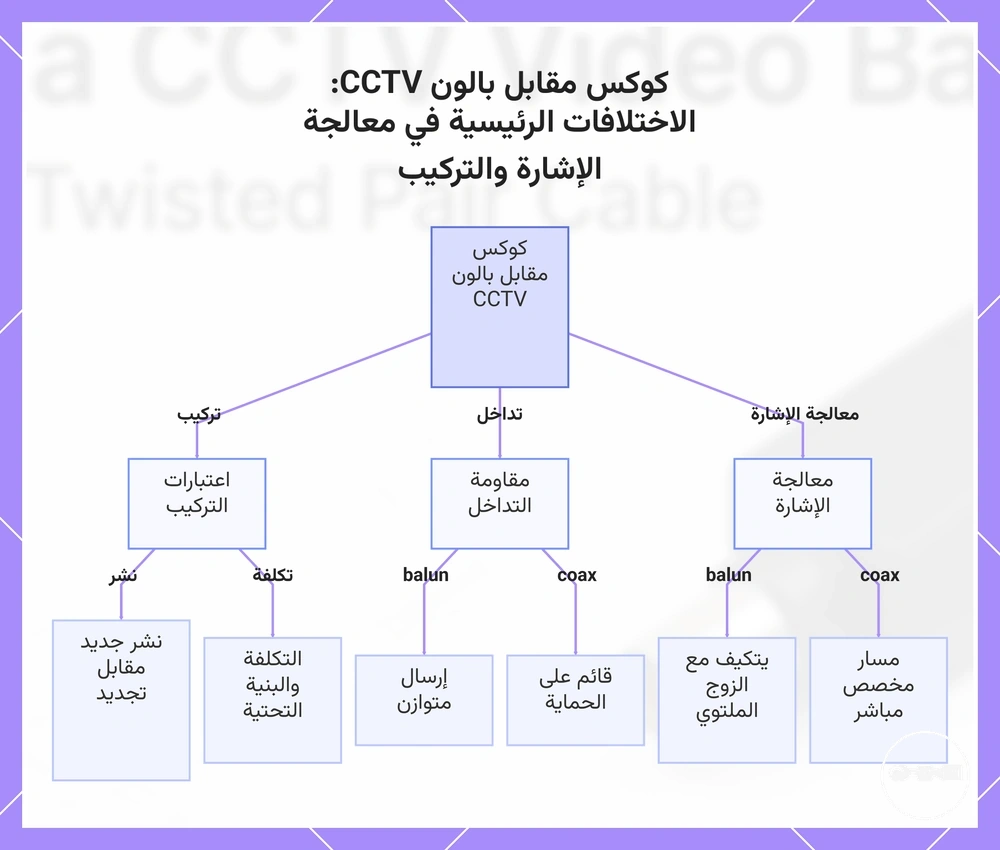

يقارن هذا الرسم البياني بين نقل الكابل المحوري ونقل UTP المعتمد على البالون في كاميرات المراقبة، مع التركيز على معالجة الإشارة ومقاومة التداخل وعوامل التركيب.

وظائف الإشارة الأساسية والأدوار الكهربائية داخل بالون فيديو CCTV

بالون فيديو CCTV هو مكون واجهة إشارة داخلي يدعم نقل فيديو CCTV من خلال إدارة السلوك الكهربائي بين أنظمة الكابلات المتصلة. يركز دوره على الحفاظ على الاستقرار عبر آليات معالجة إشارة مضبوطة مثل مطابقة المعاوقة وتوازن الإشارة.

تعتمد الوظيفة الداخلية لبالون فيديو CCTV على كيفية تنسيق مطابقة المعاوقة وتوازن الإشارة وتقليل التشويش أثناء نقل فيديو CCTV. تساعد مطابقة المعاوقة في محاذاة الخصائص الكهربائية بين الخطوط المتصلة، مما قد يدعم سلوك فيديو CCTV أكثر استقرارًا اعتمادًا على ظروف التركيب وجودة الكابل. يوزع توازن الإشارة الخصائص الكهربائية عبر مسار النقل، مما قد يقلل التداخل ويساهم في تقليل التشويش في البيئات النشطة كهربائيًا. تشكل هذه الوظائف مجتمعة كيفية معالجة البالون لسلوك النقل دون تغيير محتوى الفيديو الأصلي. التأثير الناتج هو تحسن عام في استقرارية معالجة الإشارة، على الرغم من أن الأداء الفعلي قد يختلف بناءً على تخطيط النظام والمسافة وعوامل التداخل البيئي.
