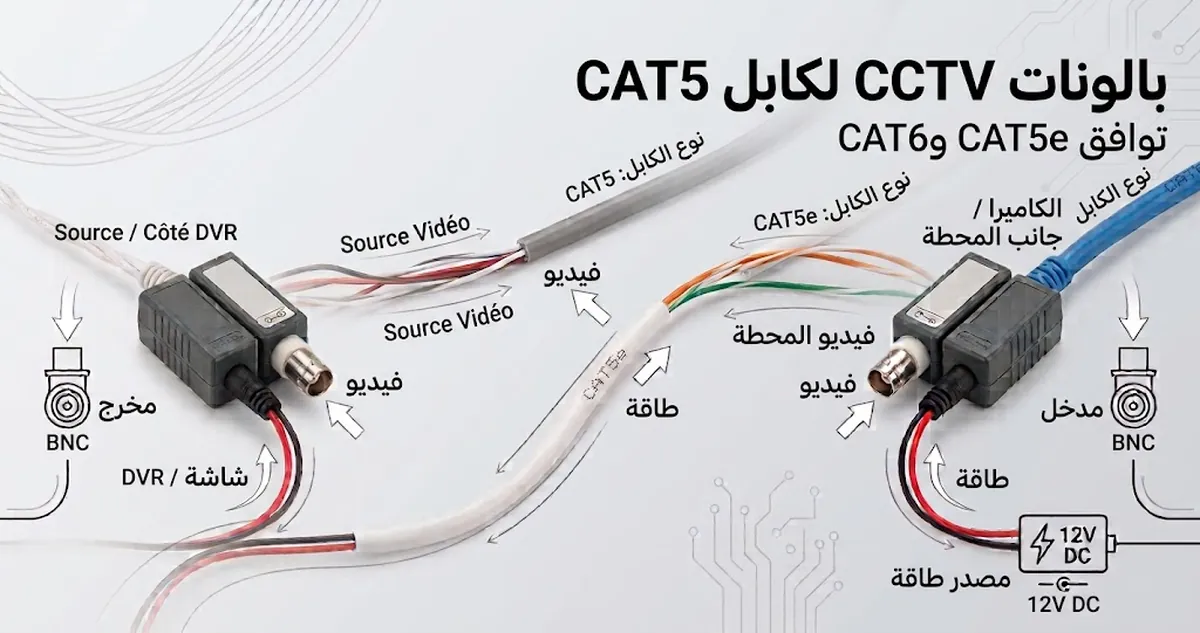

توافق بالونات فيديو CCTV لكابلات CAT5 وCAT5e وCAT6
يعتمد توافق بالونات فيديو CCTV مع كابل CAT5 وكابل CAT5e وكابل CAT6 على بنية الكابل وجودة الموصل واختلافات التدريع بدلاً من افتراض أداء موحد عبر جميع معايير الكابلات. في هذا السياق، يتشكل استقرار الإشارة في نظام بالونات فيديو CCTV من خلال كيفية تفاعل إرسال الزوج الملتوي UTP مع مقاومة التداخل وسلوك التوهين وجودة التركيب الإجمالية. تُعبر العلاقة عادةً من خلال سلسلة منطق EAV حيث يؤثر نوع الكابل على البنية، وتؤثر البنية على مقاومة الضوضاء، وتؤثر مقاومة الضوضاء على استقرار الإرسال.
تُقدم كابلات CAT5 وCAT5e وCAT6 ظروفًا هيكلية مختلفة يمكن أن تؤثر على مقاومة التداخل واستقرار الإشارة في إرسال بالونات فيديو CCTV، خاصة من خلال الاختلافات في كثافة الفتل والتحكم في الحديث المتبادل. قد تؤثر هذه الاختلافات على التوهين والأداء عبر المسافات الطويلة، لكن النتائج تختلف عادةً بناءً على جودة الكابل وبيئة التركيب وسلامة النظام بدلاً من التكافؤ الثابت بين الفئات.

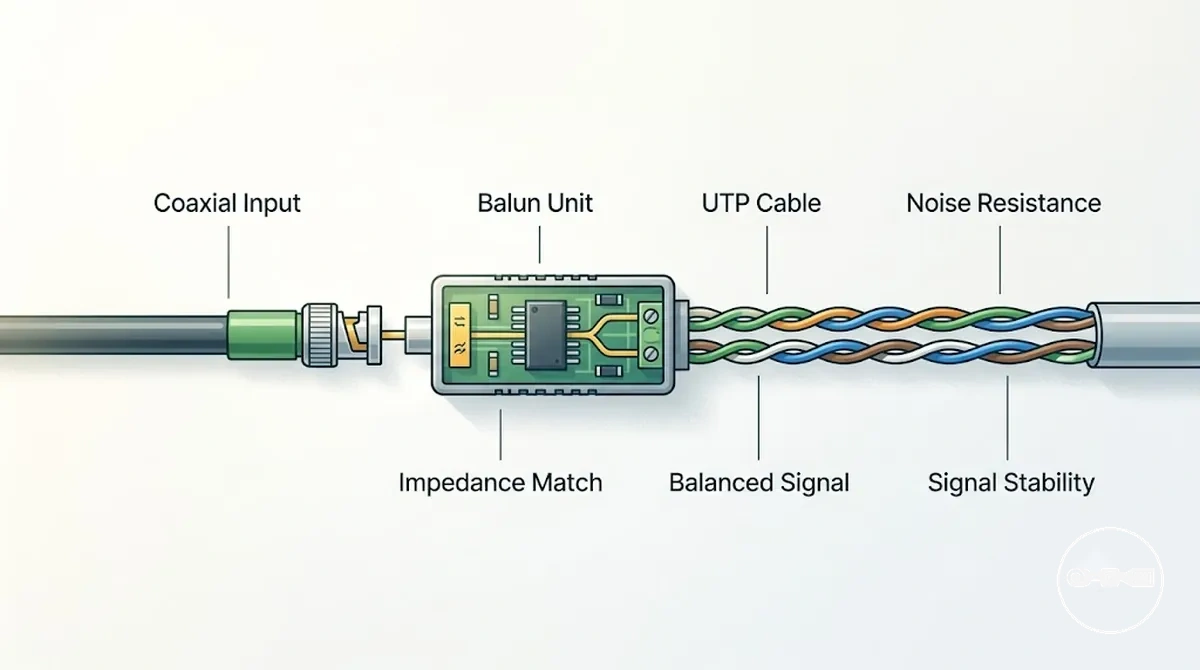

كيف تعمل بالونات فيديو CCTV عبر بيئات كابلات الإيثرنت المزدوجة الملتوية
بالونة فيديو CCTV هي جهاز واجهة إشارة يحول الإشارة المحورية إلى إرسال متوازن عبر بيئات كابل UTP من خلال مطابقة المعاوقة والإرسال المتوازن، ويرتبط تشغيلها بـ عمل البالونات مع كابل UTP. تسمح عملية التحويل هذه بنقل الفيديو التناظري من التسليم المحوري إلى كابلات الزوج الملتوي مع الحفاظ على استمرارية الإشارة من خلال محاذاة المعاوقة ومبادئ الإرسال المتوازن التي تدعم استقرار الإشارة في ظل ظروف التركيب النموذجية.
يعتمد تشغيل بالونات فيديو CCTV على كيفية تقليل مطابقة المعاوقة لخسائر عدم التطابق بين مصادر الإشارة المحورية وخطوط إرسال الزوج الملتوي، مما يمكن أن يساعد في الحفاظ على مقاومة التداخل في البيئات المختلفة. يساعد الإرسال المتوازن عبر أزواج كابل UTP في توزيع الضوضاء الكهربائية بشكل متساوٍ، مما قد يدعم استقرار الإشارة، على الرغم من أن الأداء الفعلي يختلف عادةً بناءً على جودة الكابل وظروف التركيب ومستويات التداخل الكهرومغناطيسي الخارجي.

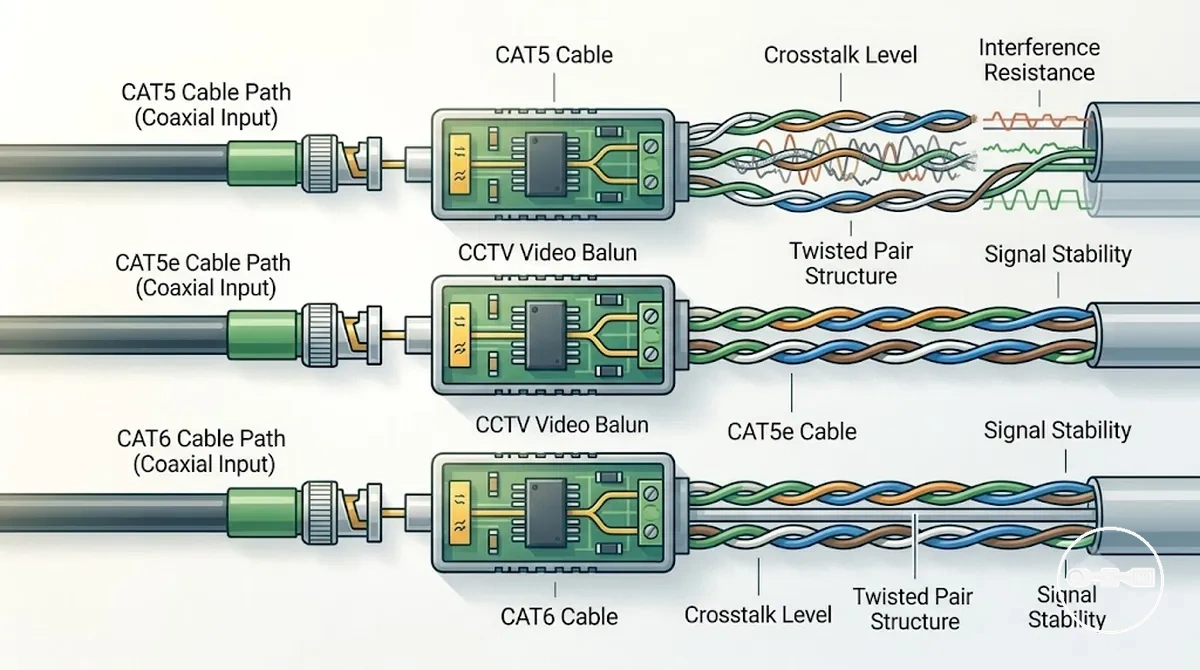

اختلافات كابلات CAT5 وCAT5e وCAT6 في أداء واستقرار بالونات فيديو CCTV
سلوك كابلات CAT5 وCAT5e وCAT6 في أنظمة بالونات فيديو CCTV يعتمد على كيفية تفاعل بنية كل كابل مع التحكم في الحديث المتبادل ومقاومة التداخل واستقرار الإشارة بدلاً من أي ترتيب أداء ثابت. في بيئات إرسال الزوج الملتوي، تستجيب كل فئة كابل بشكل مختلف للإشارة المتوازنة من بالونة فيديو CCTV، حيث تتشكل النتائج من خلال تخطيط الموصلات والتعرض للضوضاء وظروف جودة التركيب.
يظهر كابل CAT5 بشكل عام حساسية أعلى للحديث المتبادل والتداخل الخارجي بسبب بنية الفتل الأساسية مقارنة بـ CAT5e وCAT6، اللذين يقدمان فصلًا محسنًا للأزواج وتحكمًا أكثر إحكامًا في الفتل يمكن أن يدعم سلوك إشارة أكثر استقرارًا في إرسال بالونات فيديو CCTV. يعمل CAT6 على تحسين عزل الأزواج الداخلي، مما قد يحسن مقاومة التداخل في بيئات التركيب ذات الضوضاء الأعلى، على الرغم من أن النتائج لا تزال تعتمد على جودة الكابل وممارسات الإنهاء.
تأثير اختلافات CAT5 وCAT5e وCAT6 على أداء بالونات فيديو CCTV يعتمد على السياق، حيث أن استقرار الإشارة يتأثر أيضًا بجودة التوجيه ومستويات التداخل الكهرومغناطيسي واتساق التركيب العام. في الاستخدام العملي، تشكل هذه الاختلافات الهيكلية كيفية الحفاظ على الإرسال المتوازن بفعالية، لكنها لا تضمن نتائج ثابتة عبر جميع البيئات أو الإعدادات.

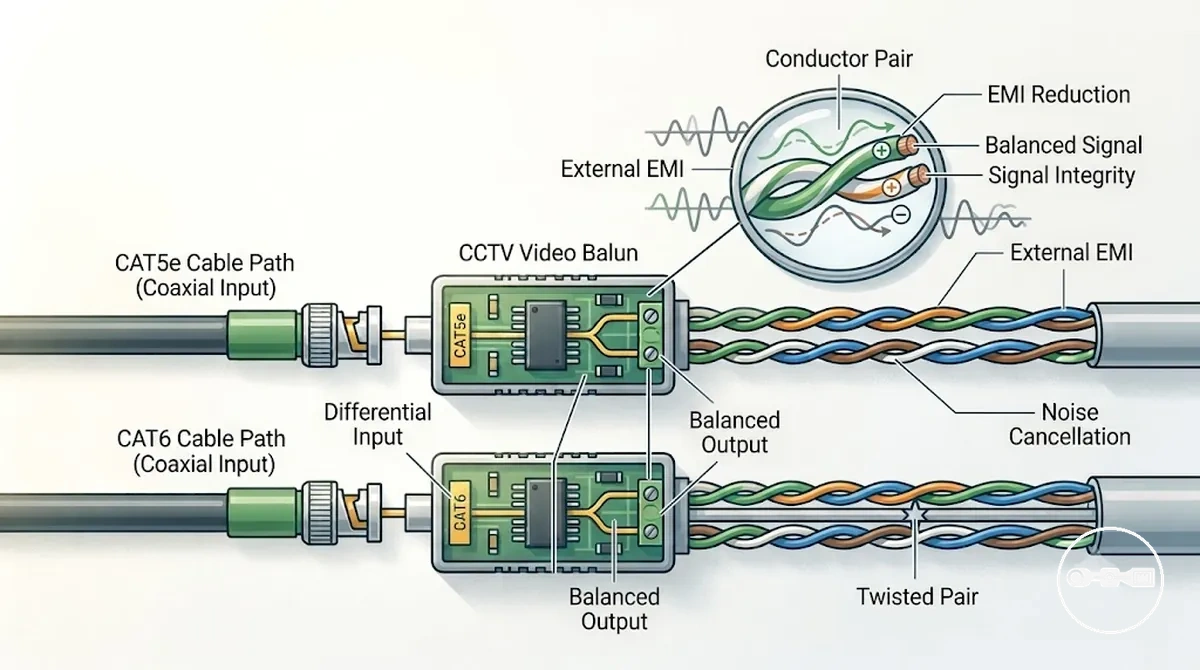

بنية الزوج الملتوي UTP وسلوك إرسال الإشارة في أنظمة بالونات فيديو CCTV
تشير بنية الزوج الملتوي UTP في أنظمة بالونات فيديو CCTV إلى هندسة الموصلات المزدوجة المستخدمة لدعم الإرسال المتوازن، حيث يتأثر سلوك الإشارة بكيفية مساعدة الترتيب الملتوي في تقليل التداخل الكهرومغناطيسي والحفاظ على توازن المعاوقة. تسمح هذه البنية لإشارات الفيديو التناظرية المحولة عبر بالونة بالانتقال عبر كابلات UTP مع تحسين محاذاة الإشارة بين أزواج الموصلات في ظل ظروف التركيب النموذجية.
يمكن أن يقلل تكوين الزوج الملتوي من التداخل الكهرومغناطيسي عن طريق الحد من التعرض غير المتساوي للموصلات لمصادر الضوضاء الخارجية، مما قد يساعد في الحفاظ على سلامة الإشارة في أنظمة بالونات فيديو CCTV. يدعم الإرسال المتوازن عبر الأسلاك المزدوجة توزيعًا أكثر اتساقًا للإشارة، بينما يعتمد سلوك إلغاء الضوضاء على جودة الكابل وطريقة التوجيه والظروف الكهرومغناطيسية المحيطة.

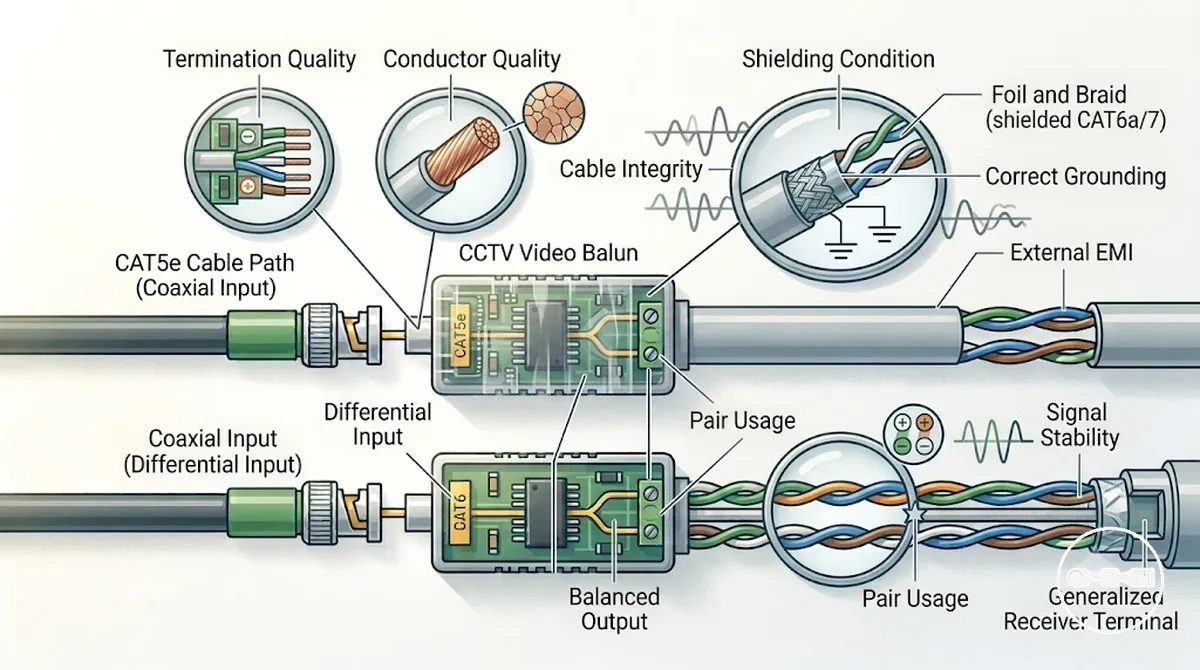

متطلبات كابل بالونات فيديو CCTV لنقل فيديو موثوق
تعتمد متطلبات كابل بالونات فيديو CCTV على جودة الموصل وحالة التدريع ودقة الإنهاء واستخدام الزوج وسلامة الكابل الإجمالية لدعم نقل فيديو مستقر عبر أنظمة الكابلات المعتمدة على CAT. تحدد هذه الشروط مدى اتساق قدرة البالونة على الحفاظ على نقل الإشارة المتوازن وتقليل التداخل أثناء التشغيل.
يتأثر نقل فيديو CCTV الموثوق عبر البالونات بمدى الحفاظ على هذه الشروط عبر التركيب. قد تؤدي الاختلافات في جودة الإنهاء أو الموصلات التالفة أو الاستخدام غير الصحيح للزوج إلى عدم الاستقرار، خاصة في البيئات ذات التداخل الكهرومغناطيسي الأعلى أو مسافات الكابلات الأطول.
- جودة الموصل: سلامة النحاس المتسقة تدعم نقل الإشارة المستقر
- حالة التدريع: يساعد في تقليل التداخل الكهرومغناطيسي الخارجي عند وجوده
- دقة الإنهاء: التوصيلات الصحيحة تساعد في الحفاظ على الإرسال المتوازن
- استخدام الزوج: تعيين الزوج الملتوي الصحيح يدعم استقرار الإشارة
- سلامة الكابل: التلف المادي أو التدهور يمكن أن يقلل من موثوقية النقل

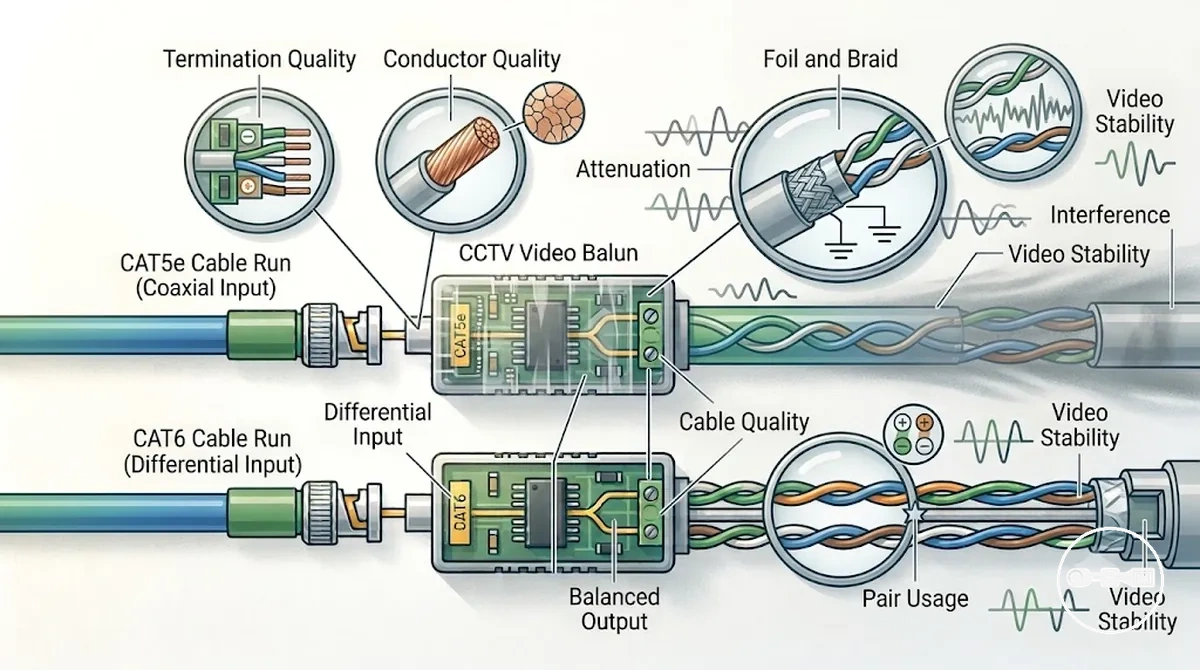

حدود مسافة الكابل وعوامل فقدان الإشارة في تركيبات بالونات CCTV لكابلات CAT5 وCAT6
تؤثر مسافة الكابل في تركيبات بالونات CCTV لكابلات CAT5 وCAT6 مباشرة على جودة الإشارة لأن مسافات الكابل الأطول تزيد من التوهين، مما يقلل تدريجياً من قوة الإشارة ويجعل الإرسال أكثر حساسية للتداخل. مع زيادة المسافة، يمكن أن يؤدي التأثير المشترك لفقدان الإشارة والضوضاء البيئية إلى تدهور استقرار الفيديو، خاصة عندما تكون جودة الكابل أو ظروف التركيب غير متسقة.
مع تراكم التوهين عبر مسارات الكابل الأطول، تصبح إشارة الفيديو أضعف وأكثر عرضة للتشوه الناتج عن التداخل الكهرومغناطيسي الخارجي. يكون هذا التأثير أكثر وضوحاً عادةً في التركيبات التي يمر فيها توجيه الكابل عبر بيئات عالية الضوضاء أو حيث تكون سلامة الكابل معرضة للخطر.
يتأثر تدهور الإشارة في أنظمة بالونات CCTV أيضاً بجودة الكابل واتساق الإنهاء وممارسات التركيب العامة. عندما لا يتم الحفاظ على هذه العوامل بشكل صحيح، تصبح الخسائر المرتبطة بالمسافة أكثر وضوحاً ويمكن أن تؤدي إلى عدم استقرار أو انخفاض وضوح الفيديو بمرور الوقت.
توافق توصيل BNC مع CAT5 وCAT6 ومنطق تكييف الإشارة
يعتمد توافق توصيل BNC مع CAT5 وCAT6 على تحويل الإشارة القائم على البالونة الذي يكيف خرج BNC المحوري إلى إرسال متوازن مناسب لكابلات UTP. يحمل واجهة BNC إشارة محورية غير متوازنة، بينما تتطلب أنظمة CAT5 وCAT6 إشارة تفاضلية متوازنة، لذلك تُستخدم بالونة لسد هذا الاختلاف الهيكلي. وبالتالي فإن التوافق مشروط ويعتمد على مطابقة المعاوقة الصحيحة والتحويل المستقر وتكوين النظام المناسب.
تتم عملية التحويل من خلال بالونة CCTV، التي تحول إشارة BNC المحورية إلى تنسيق متوازن يمكنه الانتقال عبر كابلات الزوج الملتوي CAT5 أو CAT6. يعتمد هذا التكييف على مطابقة المعاوقة بين مسارات الإرسال المحورية وUTP لتقليل عدم تطابق الإشارة والحفاظ على سلامة الفيديو القابلة للاستخدام. في بعض التركيبات، قد تعتمد النتيجة أيضًا على كيفية معالجة الإنهاء، بما في ذلك الاختلافات مثل خيارات إنهاء بالونات CCTV، والتي تؤثر على كيفية تجهيز الإشارة للإرسال المستقر.

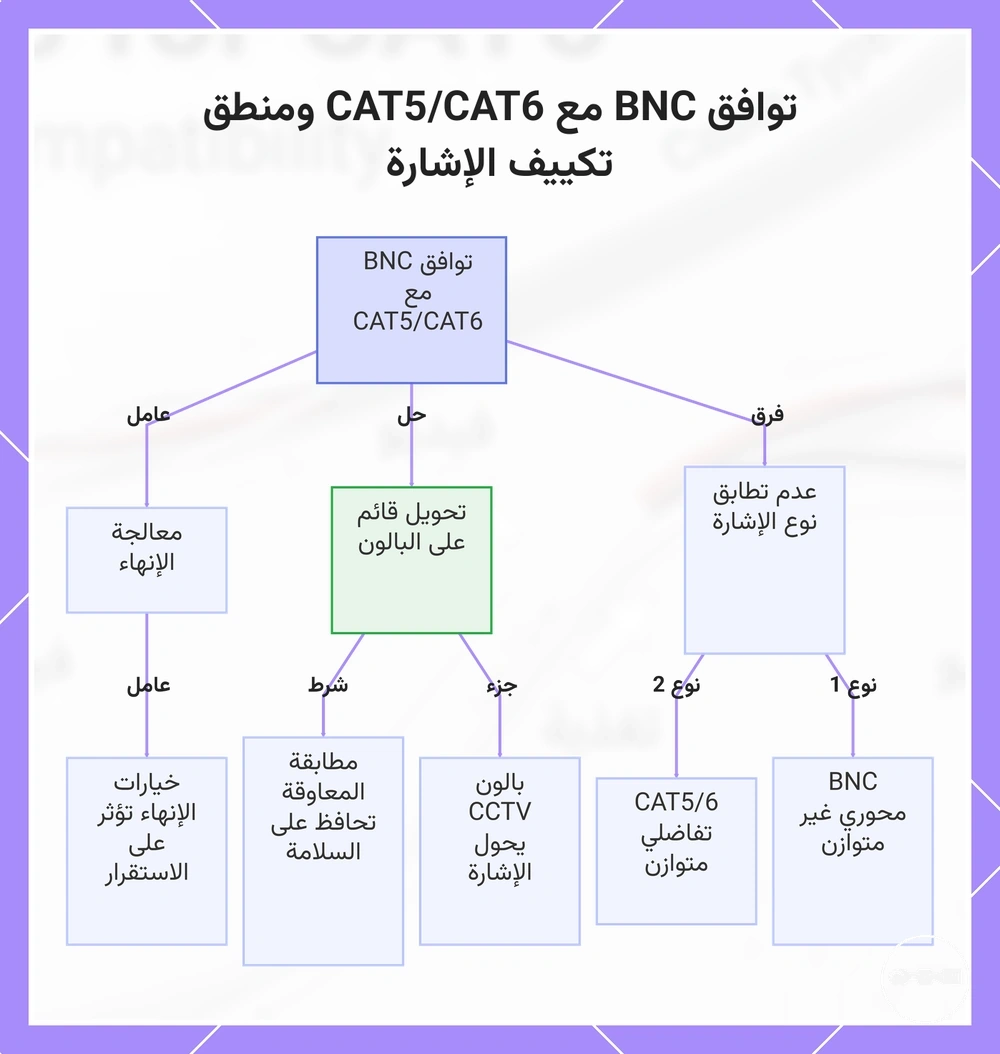

يوضح هذا المخطط كيفية عمل الاتصال من BNC إلى CAT5/CAT6 من خلال تحويل الإشارة القائم على البالون، بما في ذلك عدم تطابق نوع الإشارة وعملية التحويل وعوامل الإنهاء.
منطق توصيل الزوج الملتوي واستخدام الأزواج لسلامة إشارة بالونات فيديو CCTV
يعتمد منطق توصيل الزوج الملتوي واستخدام الأزواج لسلامة إشارة بالونات فيديو CCTV على كيفية تفاعل محاذاة القطبية واختيار الزوج الملتوي للحفاظ على نقل فيديو CCTV مستقر. يمكن أن يؤدي عدم تطابق القطبية أو تعيين الزوج غير الصحيح إلى زيادة حساسية التداخل وتقليل استقرار الإشارة عند تحويل إشارات BNC المحورية إلى إرسال قائم على UTP عبر بالونة.
يتأثر استقرار الإشارة في أنظمة بالونات فيديو CCTV بشكل مباشر بكيفية الحفاظ على اتساق التوصيل للإرسال المتوازن عبر كابلات الزوج الملتوي. عندما يتوافق اختيار الزوج الملتوي بشكل صحيح مع متطلبات القطبية، تقل تأثيرات التداخل عادةً، ويظل سلوك الإشارة أكثر استقرارًا، بينما قد يؤدي التوصيل غير المتسق إلى تباين في الأداء اعتمادًا على ظروف التركيب. في التركيبات المنظمة، غالبًا ما تؤخذ هذه العلاقة في الاعتبار إلى جانب ممارسات CCTV video balun wiring.

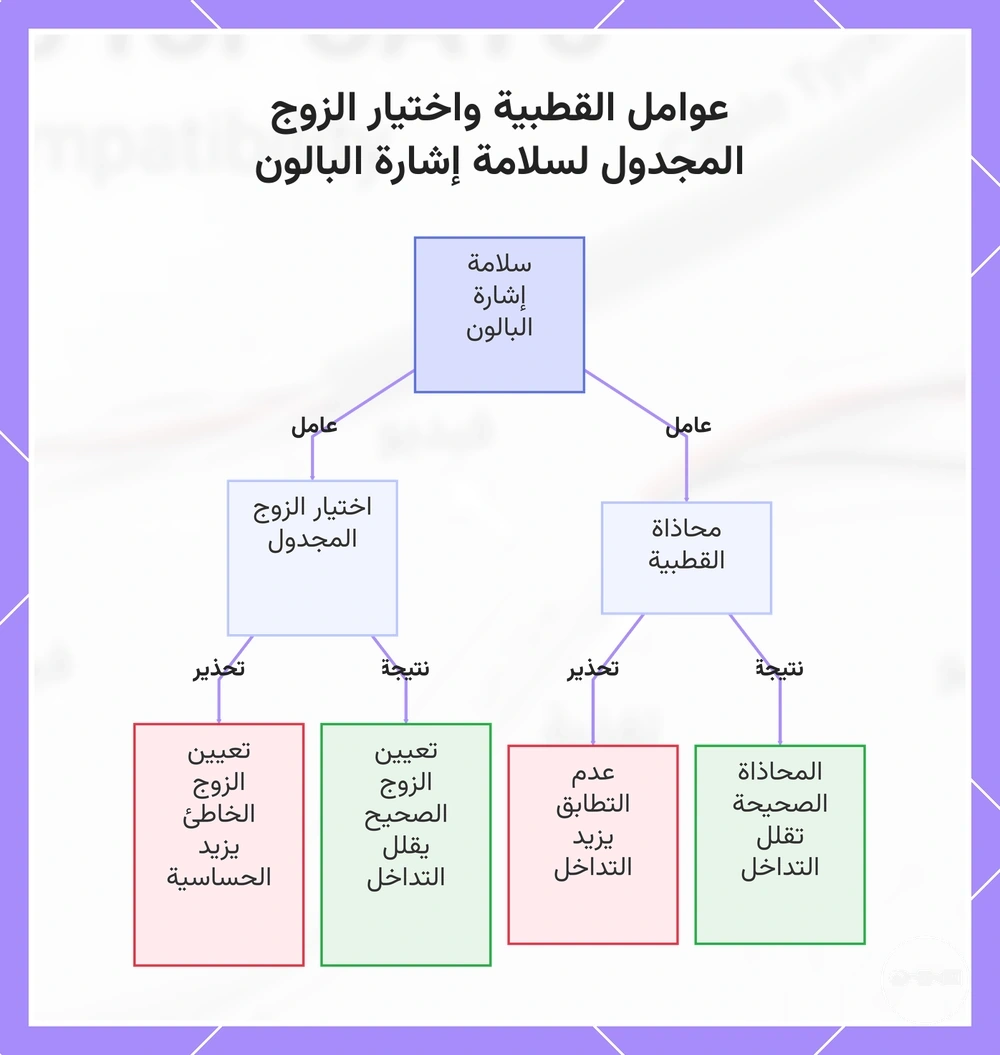

يوضح هذا المخطط كيف يؤثر محاذاة القطبية واختيار الزوج المجدول على سلامة الإشارة في أنظمة البالون لكاميرات المراقبة، بما في ذلك تأثيرات التوصيل الصحيح والخاطئ.
حدود التوافق وسيناريوهات التكوين الخاطئ الشائعة في كابلات بالونات فيديو CCTV
تُحدد حدود التوافق في كابلات بالونات فيديو CCTV بشكل رئيسي من خلال التكوين الخاطئ بدلاً من عطل الأجهزة، خاصة عند ظهور فقدان الإشارة أو عدم استقرار الفيديو عبر أنظمة الإرسال القائمة على CAT. تحدث معظم مشكلات CCTV عندما يكون الإنهاء أو محاذاة التوصيل أو استخدام الزوج الملتوي غير صحيح، مما يعطل نقل الإشارة المتوازن ويزيد الحساسية للتداخل.
تتضمن سيناريوهات التكوين الخاطئ عادةً ممارسات إنهاء غير صحيحة، أو سوء التعامل مع جودة الكابل، أو أخطاء في التوصيل تؤثر على كيفية تحويل البالونة لإشارات BNC المحورية إلى إرسال UTP. عندما تكون مطابقة المعاوقة أو اختيار الزوج غير متسق، قد يظهر تدهور الإشارة كضوضاء أو وميض أو فقدان فيديو متقطع، اعتمادًا على ظروف التركيب ومستويات التداخل البيئي.
من منظور تشخيصي، يبدأ عزل الأعطال في أنظمة بالونات فيديو CCTV عادةً بالتحقق من اتساق التوصيل ودقة الإنهاء بدلاً من استبدال المكونات. غالبًا ما يكون عدم استقرار الإشارة مشروطًا بمدى الحفاظ على بنية الكابل للتوازن المناسب عبر مسار الإرسال، خاصة في بيئات CAT5 أو CAT5e أو CAT6 المختلطة.

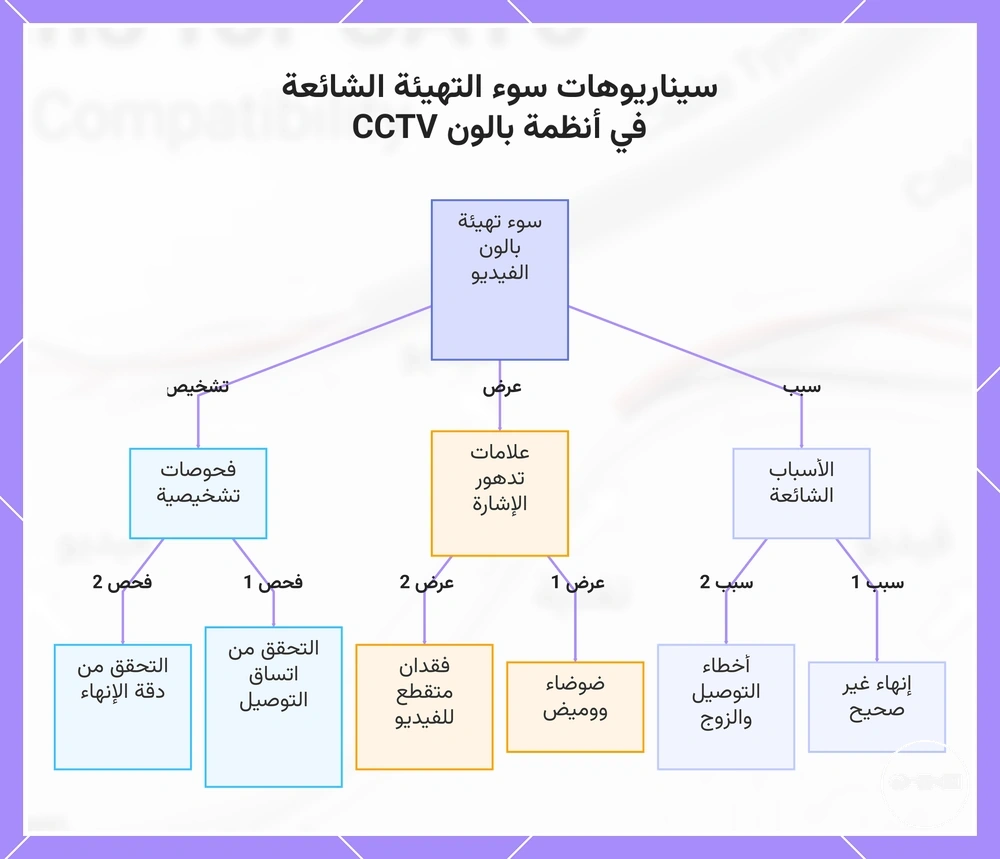

يوضح هذا المخطط الأسباب الرئيسية والأعراض وفحوصات التشخيص لمشاكل سوء التهيئة الشائعة في كابلات بالون CCTV، مع التأكيد على أن المشاكل تنشأ من توصيل غير صحيح وليس من عطل في الأجهزة.
