CCTV Video Balunlarının CAT5, CAT5e ve CAT6 Kablo Sistemleriyle Uyumluluğu
CCTV video balunlarının CAT5 kablo, CAT5e kablo ve CAT6 kablo ile uyumluluğu; tüm kablo standartlarında eşit performans varsayımı yerine, kablo yapısına, iletken kalitesine ve ekranlama farklılıklarına bağlıdır. Bu bağlamda, bir CCTV video balun sisteminde sinyal kararlılığı, UTP bükümlü çift iletiminin parazit direnci, zayıflama davranışı ve genel kurulum kalitesiyle nasıl etkileştiğine göre şekillenir. Bu ilişki tipik olarak bir EAV mantık zinciri ile ifade edilir: kablo türü yapıyı, yapı gürültü direncini, gürültü direnci ise iletim kararlılığını etkiler.
CAT5 kablo, CAT5e kablo ve CAT6 kablo; CCTV video balun iletiminde parazit direncini ve sinyal kararlılığını etkileyebilecek farklı yapısal koşullar sunar; başlıca büküm yoğunluğu ve çapraz konuşma kontrolündeki değişiklikler yoluyla. Bu farklılıklar zayıflama ve uzun mesafe performansını etkileyebilir, ancak sonuçlar genellikle kategoriler arasında sabit bir eşdeğerlikten ziyade kablo kalitesine, kurulum ortamına ve sistem bütünlüğüne bağlı olarak değişir.
CCTV Video Balunlarının Bükümlü Çift Ethernet Kablo Ortamlarında Çalışması

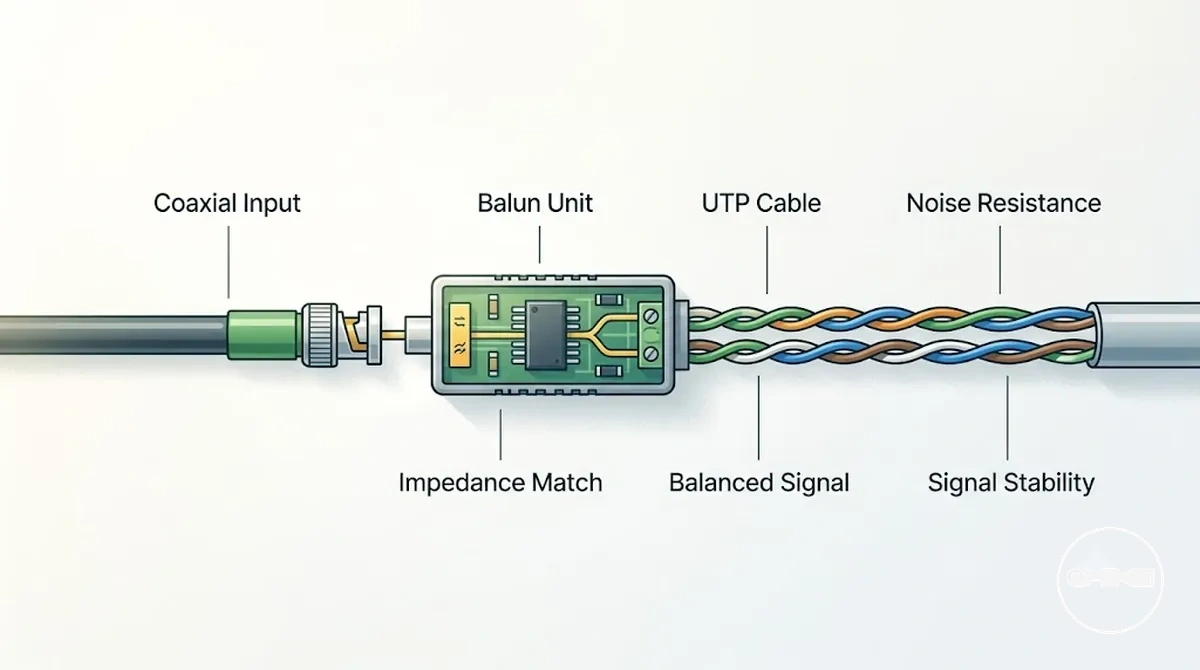

CCTV video balunu, koaksiyel sinyali empedans uyumu ve dengeli iletim yoluyla UTP kablo ortamlarında dengeli iletim haline dönüştüren bir sinyal arayüz cihazıdır ve çalışması, balunların UTP kabloyla çalışması ile bağlantılıdır. Bu dönüşüm süreci, analog video iletiminin koaksiyel tabanlı dağıtımdan bükümlü çift kablolamaya geçmesini sağlarken, tipik kurulum koşullarında sinyal kararlılığını destekleyen empedans uyumu ve dengeli iletim prensipleri aracılığıyla sinyal sürekliliğini korur.
CCTV video balunlarının çalışması, empedans uyumunun koaksiyel sinyal kaynakları ile bükümlü çift iletim hatları arasındaki uyumsuzluk kayıplarını nasıl azalttığına bağlıdır; bu, değişen ortamlarda parazit direncinin korunmasına yardımcı olabilir. UTP kablo çiftleri üzerinden dengeli iletim, elektriksel gürültünün daha eşit dağılmasına yardımcı olur ve bu da sinyal kararlılığını destekleyebilir, ancak gerçek performans genellikle kablo kalitesine, kurulum koşullarına ve dış elektromanyetik parazit seviyelerine bağlı olarak değişir.
CAT5, CAT5e ve CAT6 Kabloları Arasındaki Farklılıkların CCTV Video Balun Performansı ve Kararlılığına Etkisi

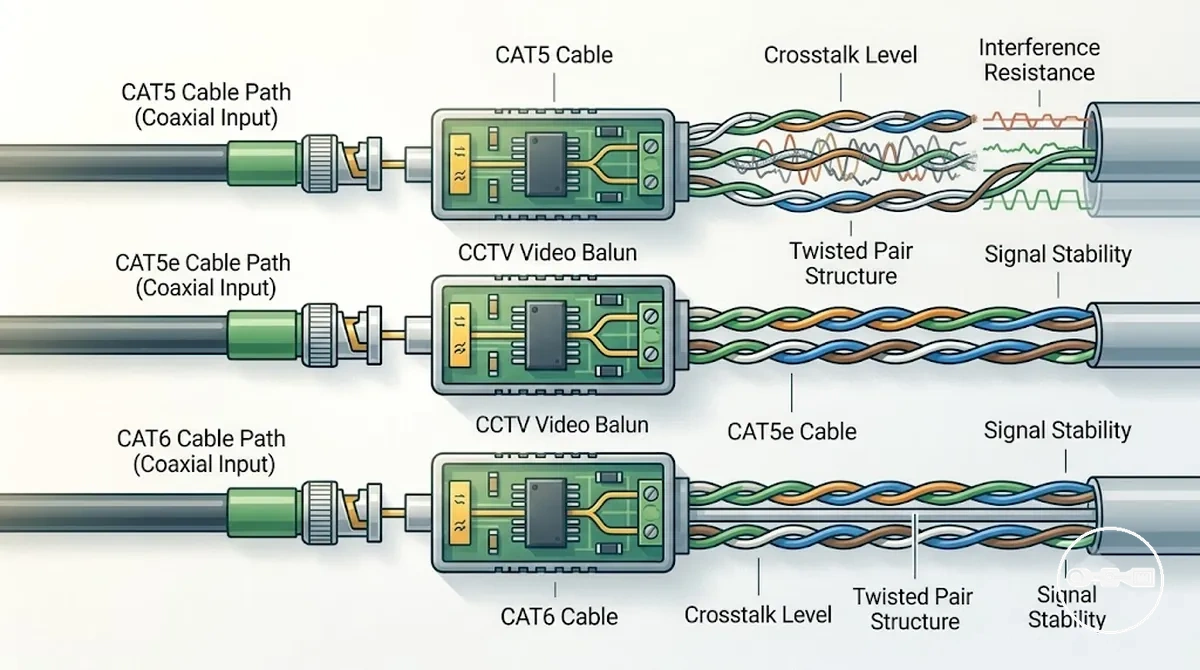

CAT5, CAT5e ve CAT6 kablolarının CCTV video balun sistemlerindeki davranışı, sabit bir performans sıralamasından ziyade, her kablo yapısının çapraz konuşma kontrolü, parazit direnci ve sinyal kararlılığı ile nasıl etkileştiğine bağlıdır. Bükümlü çift iletim ortamlarında, her kablo kategorisi bir CCTV video balunundan gelen dengeli sinyallemeye farklı tepki verir; burada sonuçlar iletken düzeni, gürültü maruziyeti ve kurulum kalitesi koşulları tarafından şekillendirilir.
CAT5 kablosu, CAT5e ve CAT6'ya kıyasla daha temel büküm yapısı nedeniyle genellikle çapraz konuşma ve dış parazite karşı daha yüksek hassasiyet gösterir; CAT5e ve CAT6 ise geliştirilmiş çift ayrımı ve daha sıkı büküm kontrolü sunarak CCTV video balun iletiminde daha kararlı sinyal davranışını destekleyebilir. CAT6, dahili çift yalıtımını daha da iyileştirir; bu, daha yüksek gürültülü kurulum ortamlarında parazit direncini artırabilir, ancak sonuçlar yine de kablo kalitesine ve sonlandırma uygulamalarına bağlıdır.
CAT5, CAT5e ve CAT6 farklılıklarının CCTV video balun performansı üzerindeki etkisi bağlama bağlıdır; çünkü sinyal kararlılığı ayrıca kablo yönlendirme kalitesi, elektromanyetik parazit seviyeleri ve genel kurulum tutarlılığından etkilenir. Pratik kullanımda, bu yapısal farklılıklar dengeli iletimin ne kadar etkili bir şekilde sürdürüldüğünü şekillendirir, ancak tüm ortamlarda veya kurulumlarda sabit sonuçlar garanti etmez.
CCTV Video Balun Sistemlerinde UTP Bükümlü Çift Yapısı ve Sinyal İletim Davranışı

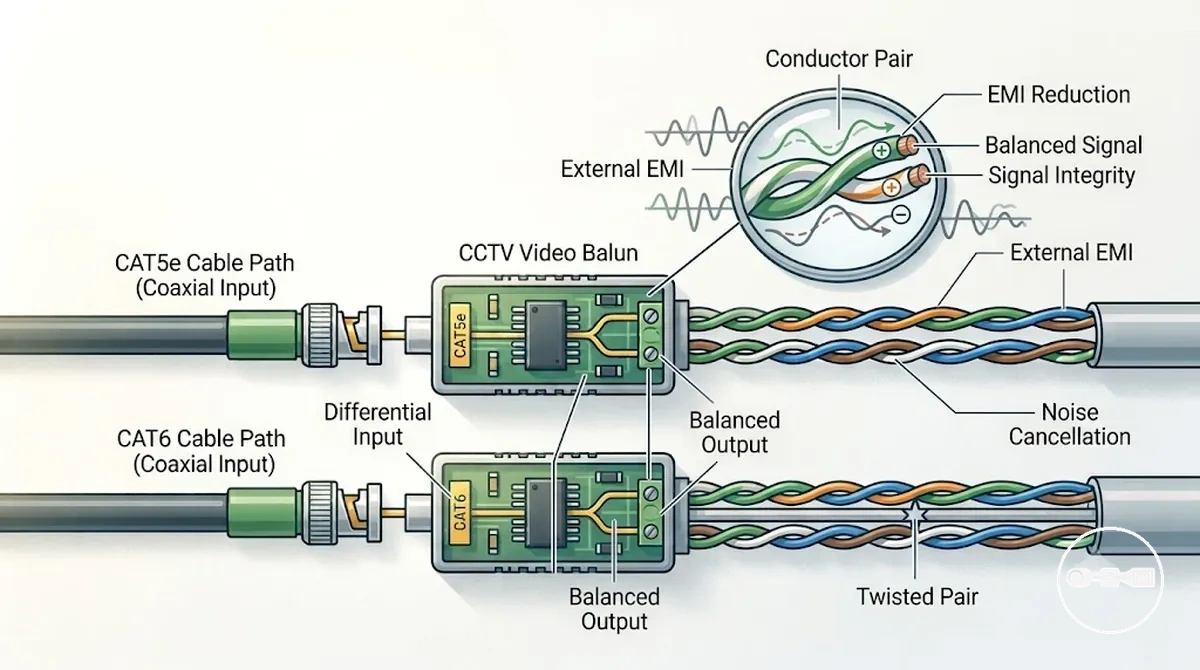

CCTV video balun sistemlerinde UTP bükümlü çift yapısı, dengeli iletimi desteklemek için kullanılan çift iletken geometrisini ifade eder; burada sinyal davranışı, bükümlü düzenin elektromanyetik paraziti azaltmaya ve empedans dengesini korumaya nasıl yardımcı olduğundan etkilenir. Bu yapı, bir balun aracılığıyla dönüştürülen analog video sinyallerinin, tipik kurulum koşullarında iletken çiftleri arasında gelişmiş sinyal hizalaması ile UTP kablolama üzerinden iletilmesine olanak tanır.
Bükümlü çift konfigürasyonu, iletkenlerin dış gürültü kaynaklarına dengesiz maruziyetini sınırlayarak elektromanyetik paraziti azaltabilir; bu, CCTV video balun sistemlerinde sinyal bütünlüğünün korunmasına yardımcı olabilir. Çift kablolar arasındaki dengeli iletim, daha eşit sinyal dağılımını desteklerken, gürültü giderme davranışı kablo kalitesine, kablo yönlendirme yöntemine ve çevredeki elektromanyetik koşullara bağlıdır.
CCTV Video Balun Kablo Gereksinimleri Güvenilir Video İletimi İçin

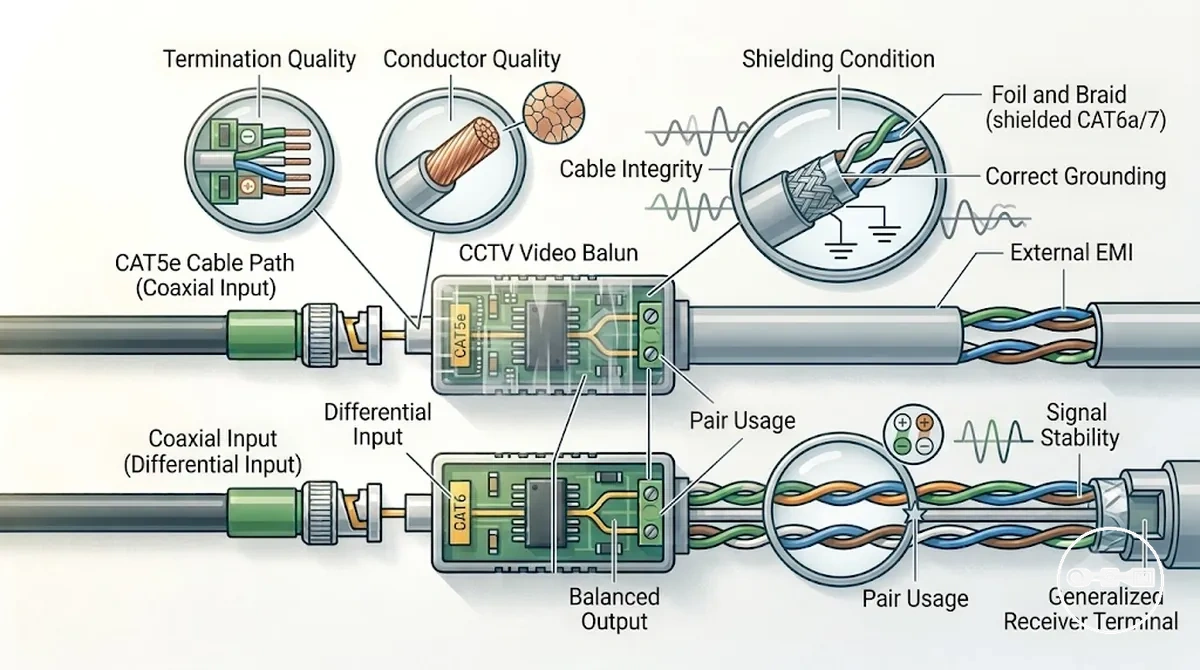

CCTV video balun kablo gereksinimleri, CAT tabanlı kablolama sistemleri üzerinden kararlı video iletimini desteklemek için iletken kalitesine, ekranlama durumuna, sonlandırma doğruluğuna, çift kullanımına ve genel kablo bütünlüğüne bağlıdır. Bu koşullar, balunun çalışma sırasında dengeli sinyal aktarımını ne kadar tutarlı bir şekilde sürdürebileceğini ve paraziti azaltabileceğini belirler.
Balunlar aracılığıyla güvenilir CCTV video iletimi, bu koşulların kurulum genelinde ne kadar iyi korunduğundan etkilenir. Sonlandırma kalitesindeki değişiklikler, hasarlı iletkenler veya yanlış çift kullanımı, özellikle daha yüksek elektromanyetik parazit veya daha uzun kablo mesafelerinin olduğu ortamlarda kararsızlığa yol açabilir.
- İletken kalitesi: Tutarlı bakır bütünlüğü kararlı sinyal aktarımını destekler
- Ekranlama durumu: Varsa dış elektromanyetik parazitin azaltılmasına yardımcı olur
- Sonlandırma doğruluğu: Doğru bağlantılar dengeli iletimin korunmasına yardımcı olur
- Çift kullanımı: Doğru bükümlü çift eşlemesi sinyal kararlılığını destekler
- Kablo bütünlüğü: Fiziksel hasar veya bozulma iletim güvenilirliğini azaltabilir
CAT5 ve CAT6 CCTV Balun Kurulumlarında Kablo Mesafe Sınırları ve Sinyal Kaybı Faktörleri

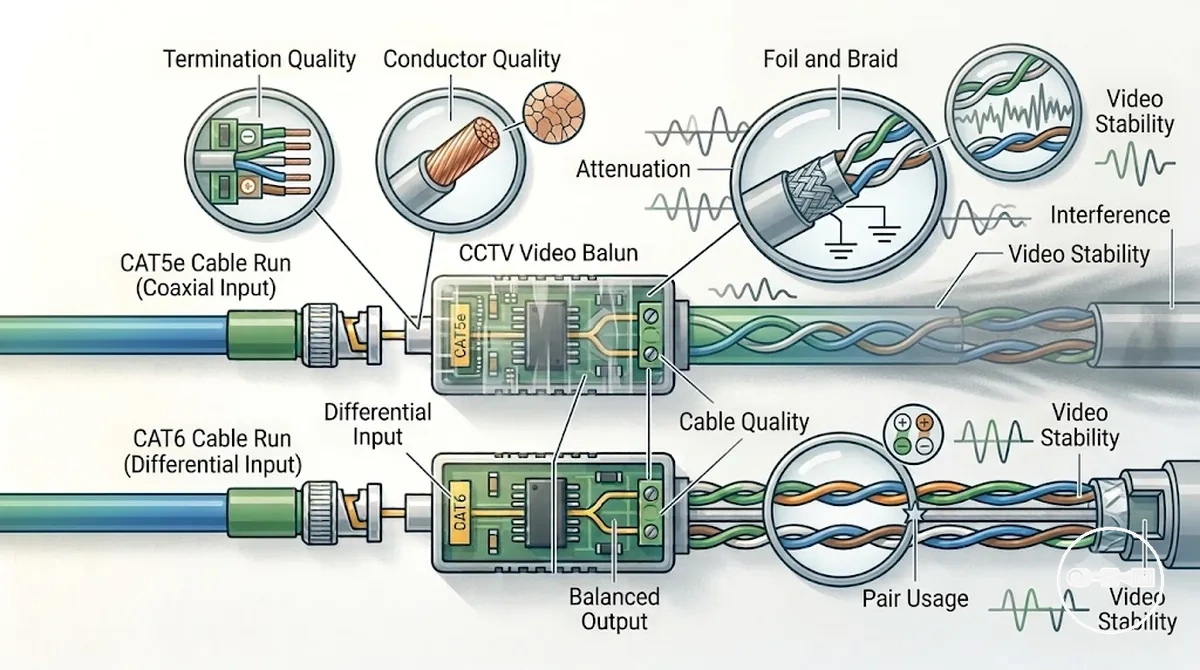

CAT5 ve CAT6 CCTV balun kurulumlarında kablo mesafesi sinyal kalitesini doğrudan etkiler çünkü daha uzun kablo mesafeleri zayıflamayı artırır, bu da sinyal gücünü kademeli olarak azaltır ve iletimi parazite karşı daha hassas hale getirir. Mesafe arttıkça, sinyal kaybı ve çevresel gürültünün birleşik etkisi, özellikle kablo kalitesi veya kurulum koşulları tutarsız olduğunda video kararlılığını bozabilir.
Daha uzun kablo yollarında zayıflama arttıkça, video sinyali zayıflar ve dış elektromanyetik parazitin neden olduğu bozulmaya karşı daha savunmasız hale gelir. Bu etki, genellikle kablo yönlendirmesinin yüksek gürültülü ortamlardan geçtiği veya kablo bütünlüğünün tehlikeye girdiği kurulumlarda daha belirgindir.
CCTV balun sistemlerinde sinyal bozulması ayrıca kablo kalitesi, sonlandırma tutarlılığı ve genel kurulum uygulamalarından etkilenir. Bu faktörler düzgün bir şekilde korunmadığında, mesafeye bağlı kayıplar daha belirgin hale gelir ve zamanla kararsız veya azalmış video netliğine yol açabilir.
sinyal kaybı ve kablo arızaları
BNC'den CAT5 ve CAT6'ya Bağlantı Uyumluluğu ve Sinyal Uyarlama Mantığı
BNC'den CAT5 ve CAT6'ya bağlantı uyumluluğu, koaksiyel BNC çıkışını UTP kablolamaya uygun dengeli iletime dönüştüren balun tabanlı sinyal dönüşümüne bağlıdır. BNC arayüzü dengesiz bir koaksiyel sinyal taşırken, CAT5 ve CAT6 sistemleri dengeli diferansiyel sinyalleme gerektirir; bu nedenle bu yapısal farkı köprülemek için bir balun kullanılır. Uyumluluk bu nedenle koşulludur ve doğru empedans uyumuna, kararlı dönüşüme ve uygun sistem yapılandırmasına bağlıdır.
Dönüşüm süreci, koaksiyel BNC sinyalini CAT5 veya CAT6 bükümlü çift kablolar üzerinden iletilebilen dengeli bir formata dönüştüren bir CCTV balunu aracılığıyla gerçekleştirilir. Bu uyarlama, sinyal uyumsuzluğunu azaltmak ve kullanılabilir video bütünlüğünü korumak için koaksiyel ve UTP iletim yolları arasındaki empedans uyumuna dayanır. Bazı kurulumlarda, sonuç ayrıca sinyalin kararlı iletim için nasıl hazırlandığını etkileyen CCTV balun terminasyon seçenekleri gibi sonlandırmanın nasıl yapıldığına da bağlı olabilir.

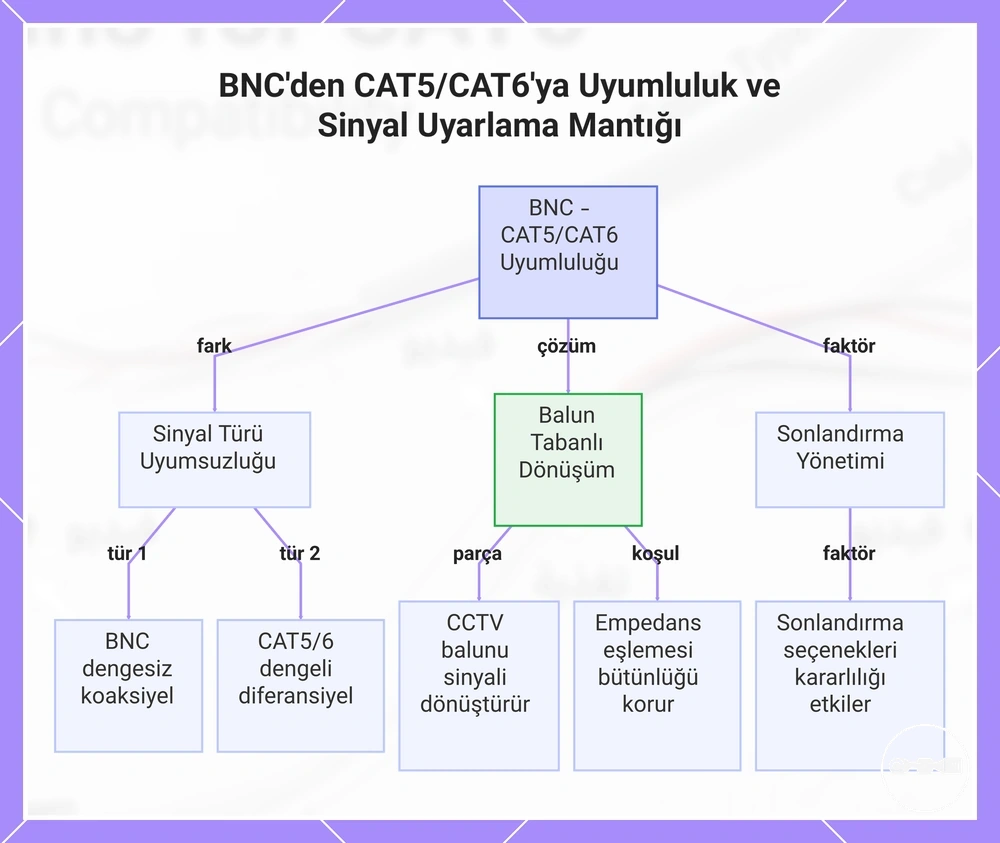

Bu grafik, balun tabanlı sinyal dönüşümü yoluyla BNC'den CAT5/CAT6'ya bağlantının nasıl çalıştığını gösterir; sinyal türü uyumsuzluğu, dönüşüm süreci ve sonlandırma faktörlerini içerir.
Bükümlü Çift Kablo Mantığı ve CCTV Video Balun Sinyal Bütünlüğü için Çift Kullanımı
Bükümlü Çift Kablo Mantığı ve CCTV Video Balun Sinyal Bütünlüğü için Çift Kullanımı, kararlı CCTV video iletimini sağlamak için polarite hizalaması ve bükümlü çift seçiminin nasıl etkileştiğine bağlıdır. Bir balun aracılığıyla BNC koaksiyel sinyallerini UTP tabanlı iletimine dönüştürürken polarite uyumsuzlukları veya yanlış çift ataması parazit hassasiyetini artırabilir ve sinyal kararlılığını azaltabilir.
CCTV video balun sistemlerinde sinyal kararlılığı, kablo tutarlılığının bükümlü çift kablolar arasında dengeli iletimi nasıl koruduğundan doğrudan etkilenir. Bükümlü çift seçimi polarite gereksinimleriyle doğru şekilde hizalandığında, parazit etkileri genellikle azalır ve sinyal davranışı daha kararlı kalır; tutarsız kablolama ise kurulum koşullarına bağlı olarak performansta değişkenliğe yol açabilir. Yapılandırılmış kurulumlarda, bu ilişki genellikle CCTV video balun wiring uygulamalarıyla birlikte değerlendirilir.

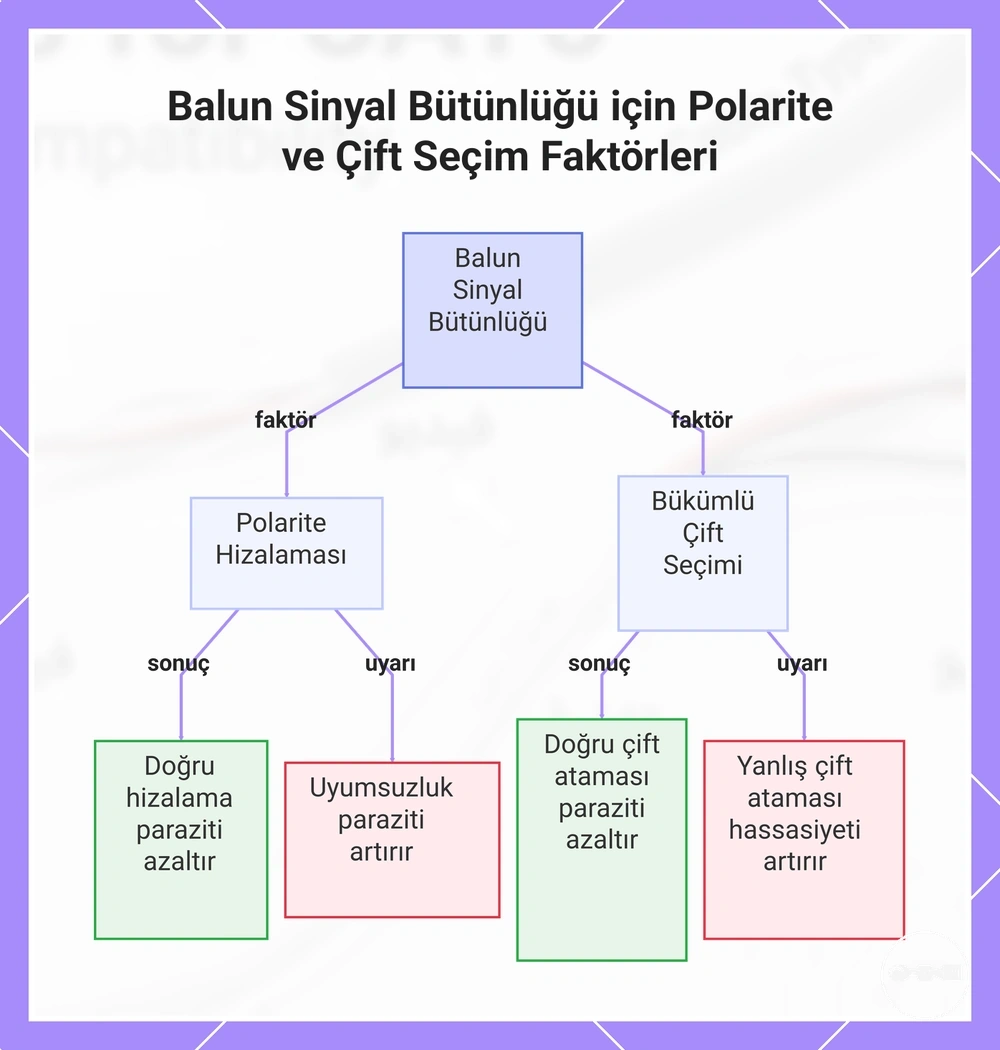

Bu grafik, CCTV video balun sistemlerinde polarite hizalaması ve bükümlü çift seçiminin sinyal bütünlüğünü nasıl etkilediğini, doğru ve yanlış kablolamanın etkilerini gösterir.
CCTV Video Balun Kablolamasında Uyumluluk Sınırları ve Yaygın Yanlış Yapılandırma Senaryoları
CCTV video balun kablolamasında uyumluluk sınırları, özellikle CAT tabanlı iletim sistemlerinde sinyal kaybı veya kararsız video göründüğünde, donanım arızasından ziyade esas olarak yanlış yapılandırma ile tanımlanır. CCTV sorunlarının çoğu, sonlandırma, kablo hizalaması veya bükümlü çift kullanımı hatalı olduğunda ortaya çıkar; bu da dengeli sinyal aktarımını bozar ve parazite karşı hassasiyeti artırır.
Yanlış yapılandırma senaryoları tipik olarak hatalı sonlandırma uygulamalarını, zayıf kablo kalitesi işlemeyi veya balunun koaksiyel BNC sinyallerini UTP iletimine dönüştürme şeklini etkileyen kablolama hatalarını içerir. Empedans uyumu veya çift seçimi tutarsız olduğunda, kurulum koşullarına ve çevresel parazit seviyelerine bağlı olarak sinyal bozulması gürültü, titreme veya aralıklı video kaybı olarak ortaya çıkabilir.
Tanı açısından bakıldığında, CCTV video balun sistemlerindeki arızaları izole etmek genellikle bileşenleri değiştirmekten ziyade kablo tutarlılığını ve sonlandırma doğruluğunu kontrol ederek başlar. Sinyal kararsızlığı, özellikle karma CAT5, CAT5e veya CAT6 ortamlarında, kablolama yapısının iletim yolu boyunca uygun dengeyi ne kadar iyi koruduğuna bağlı olarak koşulludur.

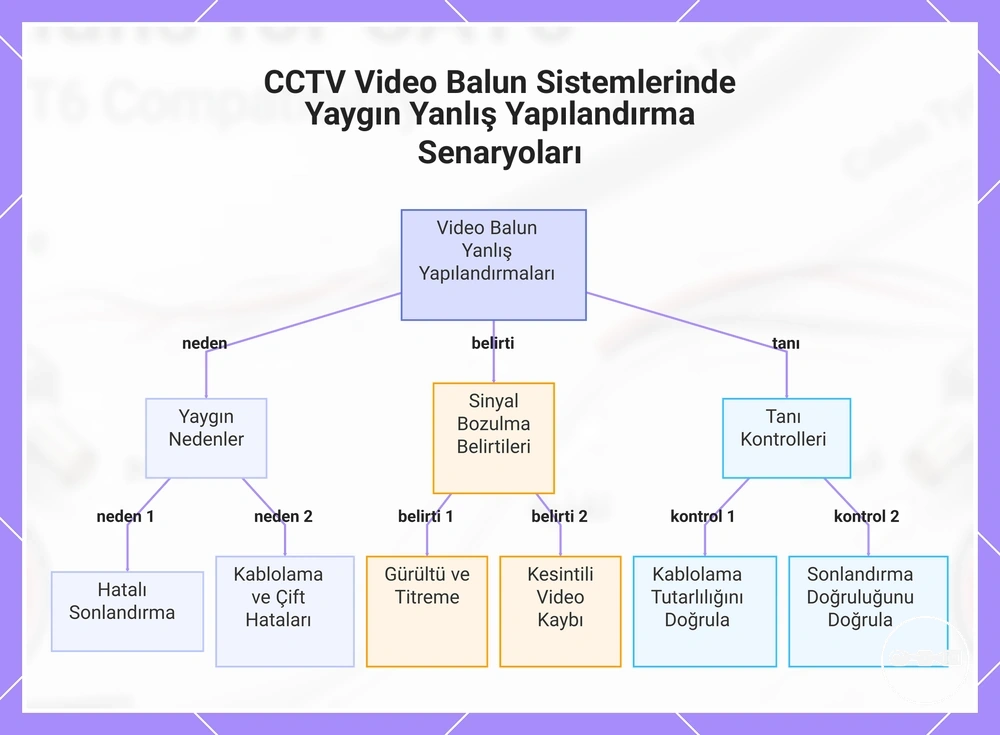

Bu grafik, CCTV video balun kablolamasında yaygın yanlış yapılandırma sorunlarının ana nedenlerini, belirtilerini ve tanı kontrollerini gösterir ve sorunların donanım arızasından değil, yanlış kablolamadan kaynaklandığını vurgular.
