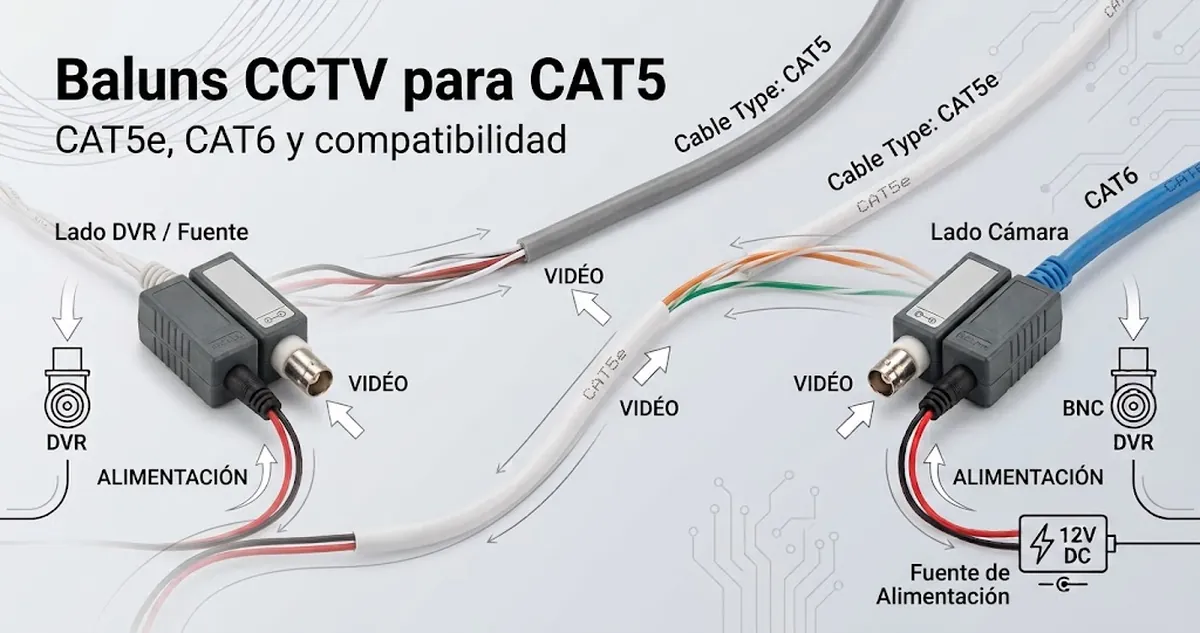

Compatibilidad de los baluns de vídeo CCTV con sistemas de cable CAT5, CAT5e y CAT6
La compatibilidad de los baluns de vídeo CCTV con el cable CAT5, el cable CAT5e y el cable CAT6 depende de la construcción del cable, la calidad del conductor y las diferencias de blindaje, en lugar de suponer un rendimiento uniforme en todos los estándares de cable. En este contexto, la estabilidad de la señal en un sistema de baluns de vídeo CCTV está determinada por cómo la transmisión por par trenzado UTP interactúa con la resistencia a interferencias, el comportamiento de atenuación y la calidad general de la instalación. La relación suele expresarse mediante una cadena lógica EAV, donde el tipo de cable influye en la estructura, la estructura influye en la resistencia al ruido y la resistencia al ruido afecta la estabilidad de la transmisión.
El cable CAT5, el cable CAT5e y el cable CAT6 introducen diferentes condiciones estructurales que pueden afectar la resistencia a interferencias y la estabilidad de la señal en la transmisión mediante baluns de vídeo CCTV, especialmente a través de variaciones en la densidad de trenzado y el control de diafonía. Estas diferencias pueden influir en la atenuación y el rendimiento en larga distancia, pero los resultados suelen variar según la calidad del cable, el ambiente de instalación y la integridad del sistema, en lugar de una equivalencia fija entre categorías.
Cómo operan los baluns de vídeo CCTV en entornos de cableado Ethernet de par trenzado

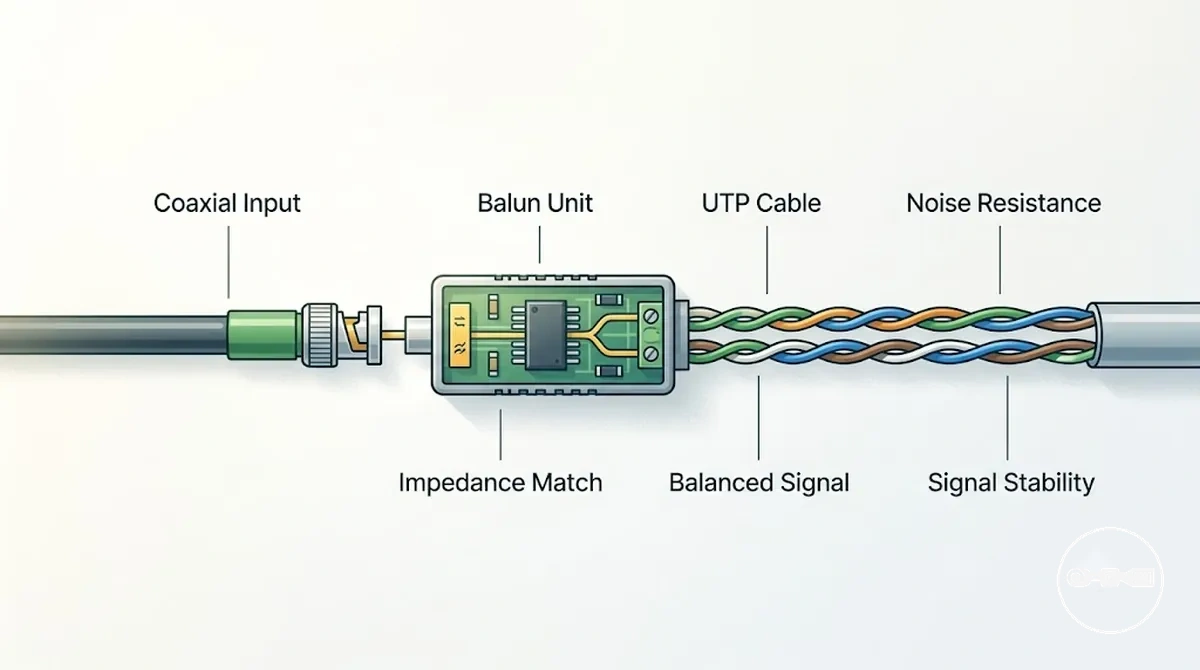

El balun de vídeo CCTV es un dispositivo de interfaz de señal que convierte una señal coaxial en transmisión balanceada sobre entornos de cable UTP mediante adaptación de impedancia y transmisión balanceada, y su funcionamiento está vinculado a cómo funcionan los baluns con cable UTP. Este proceso de conversión permite que la transmisión de vídeo analógico pase de una distribución basada en coaxial a cableado de par trenzado, manteniendo la continuidad de la señal mediante la alineación de impedancia y los principios de transmisión balanceada que favorecen la estabilidad de la señal en condiciones típicas de instalación.
El funcionamiento de los baluns de vídeo CCTV depende de cómo la adaptación de impedancia reduce las pérdidas por desadaptación entre las fuentes de señal coaxial y las líneas de transmisión de par trenzado, lo que puede ayudar a mantener la resistencia a interferencias en entornos variables. La transmisión balanceada a través de pares de cable UTP ayuda a distribuir el ruido eléctrico de manera más uniforme, lo que puede favorecer la estabilidad de la señal, aunque el rendimiento real suele variar según la calidad del cable, las condiciones de instalación y los niveles de interferencia electromagnética externa.

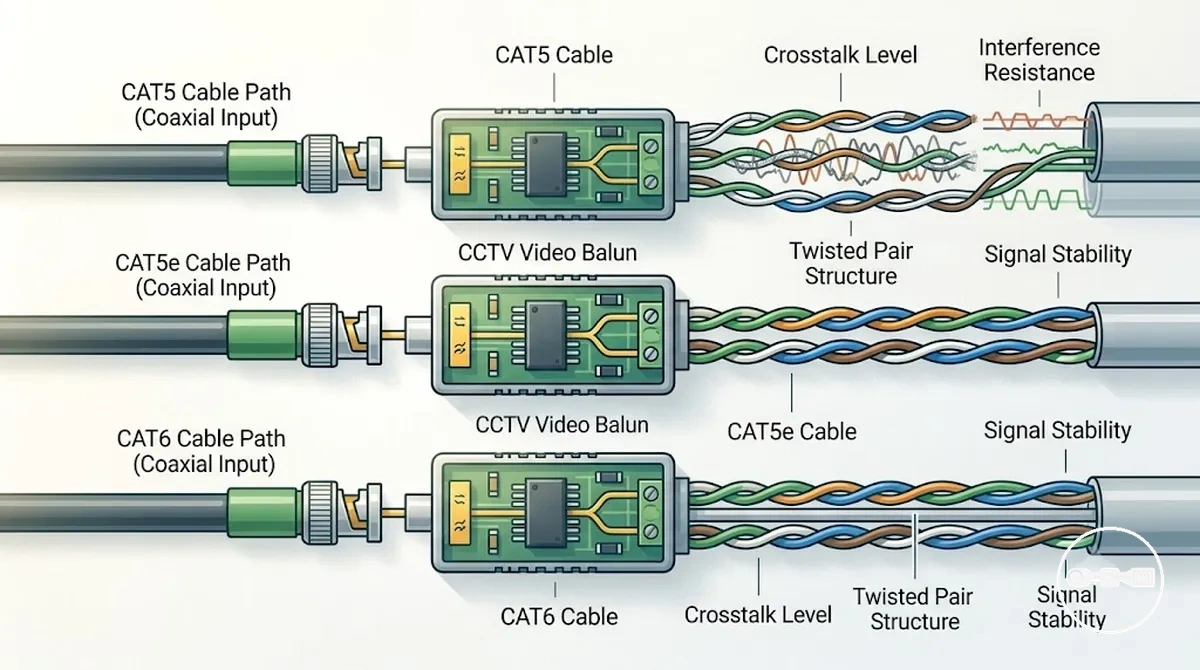

Diferencias de cable CAT5 vs CAT5e vs CAT6 en el rendimiento y estabilidad de baluns de vídeo CCTV
El comportamiento del cable CAT5, CAT5e y CAT6 en sistemas de baluns de vídeo CCTV depende de cómo cada estructura de cable interactúa con el control de diafonía, la resistencia a interferencias y la estabilidad de la señal, más que de una clasificación fija de rendimiento. En sistemas de transmisión por par trenzado, cada categoría de cable responde de manera diferente a la señalización balanceada de un balun de vídeo CCTV, donde los resultados están condicionados por la disposición de los conductores, la exposición al ruido y la calidad de la instalación.
El cable CAT5 generalmente muestra una mayor sensibilidad a la diafonía y a la interferencia externa debido a una estructura de trenzado más básica en comparación con CAT5e y CAT6, que incorporan una mejor separación de pares y un control de trenzado más ajustado, lo que puede favorecer un comportamiento de señal más estable en la transmisión con baluns de vídeo CCTV. CAT6 refina aún más el aislamiento interno de pares, lo que puede mejorar la resistencia a interferencias en instalaciones con mayor nivel de ruido, aunque los resultados siguen dependiendo de la calidad del cable y de las prácticas de terminación.
El impacto de las diferencias entre CAT5, CAT5e y CAT6 en el rendimiento de los baluns de vídeo CCTV depende del contexto, ya que la estabilidad de la señal está influenciada por la calidad del tendido, los niveles de interferencia electromagnética y la consistencia general de la instalación. En la práctica, estas diferencias estructurales determinan la eficacia con la que se mantiene la transmisión balanceada, pero no garantizan resultados fijos en todas las condiciones o configuraciones.

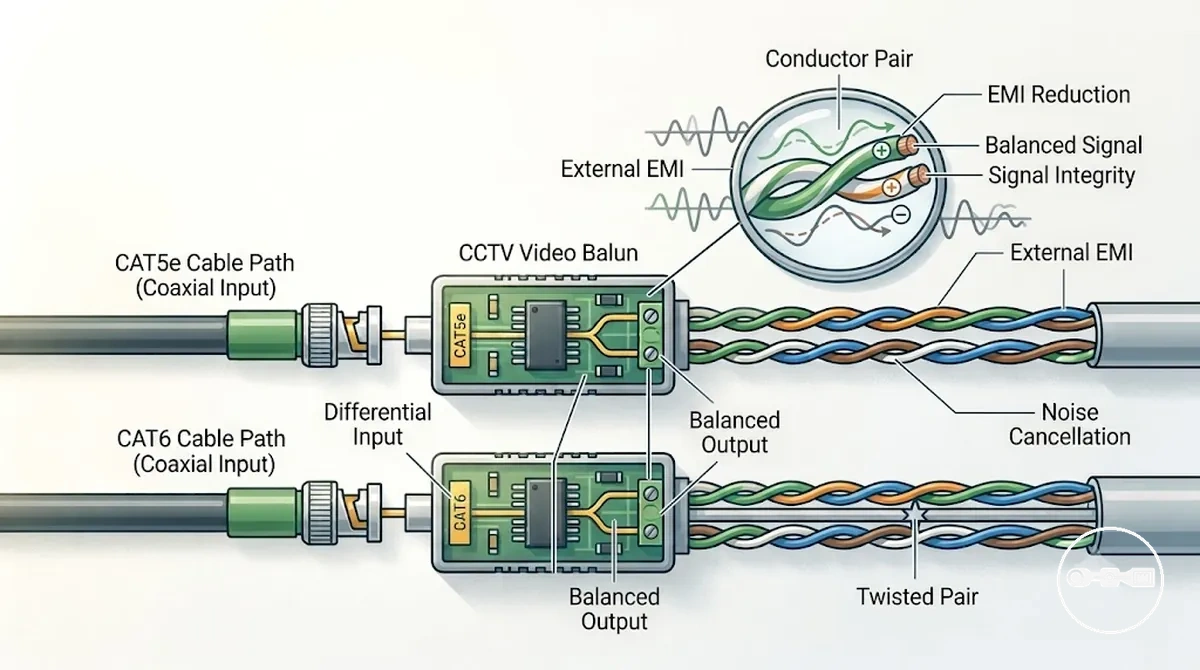

Estructura del par trenzado UTP y comportamiento de transmisión de señal en sistemas de baluns de vídeo CCTV
La estructura del par trenzado UTP en sistemas de baluns de vídeo CCTV se refiere a la geometría de conductores emparejados utilizada para soportar la transmisión balanceada, donde el comportamiento de la señal está influenciado por cómo la disposición trenzada ayuda a reducir la interferencia electromagnética y mantener el equilibrio de impedancia. Esta estructura permite que las señales de vídeo analógico convertidas a través de un balun viajen sobre cableado UTP con una alineación de señal mejorada entre los pares de conductores en condiciones típicas de instalación.
La configuración de par trenzado puede reducir la interferencia electromagnética al limitar la exposición desigual de los conductores a fuentes de ruido externas, lo que puede ayudar a mantener la integridad de la señal en sistemas de baluns de vídeo CCTV. La transmisión balanceada a través de los cables emparejados favorece una distribución más uniforme de la señal, mientras que el comportamiento de cancelación de ruido depende de la calidad del cable, el método de tendido y las condiciones electromagnéticas del entorno.

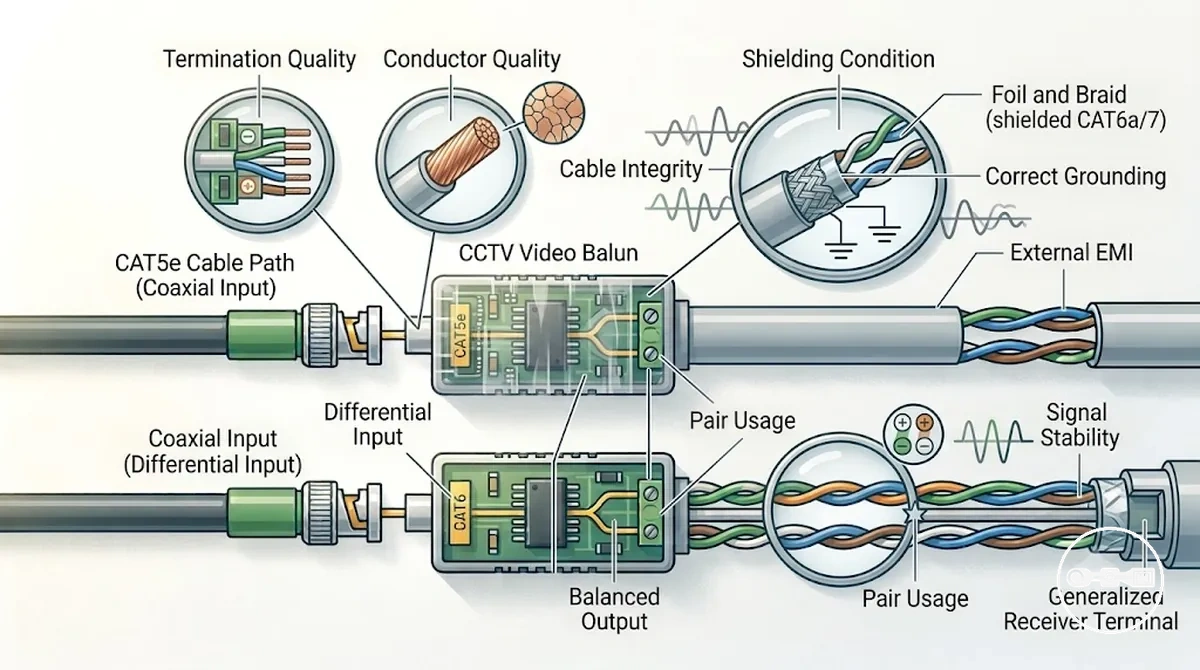

Requisitos de cable para baluns de vídeo CCTV para una transmisión de vídeo fiable
Los requisitos de cable para baluns de vídeo CCTV dependen de la calidad del conductor, el estado del blindaje, la precisión de la terminación, el uso de pares y la integridad general del cable para soportar una transmisión de vídeo estable sobre sistemas de cableado basados en CAT. Estas condiciones definen la consistencia con la que el balun puede mantener la transferencia de señal balanceada y reducir interferencias durante el funcionamiento.
La transmisión de vídeo CCTV fiable a través de baluns está influenciada por cómo se mantienen estas condiciones a lo largo de la instalación. Las variaciones en la calidad de la terminación, los conductores dañados o el uso incorrecto de pares pueden introducir inestabilidad, especialmente en entornos con mayor interferencia electromagnética o recorridos de cable más largos.
- Calidad del conductor: La integridad consistente del cobre favorece una transferencia de señal estable
- Estado del blindaje: Ayuda a reducir la interferencia electromagnética externa cuando está presente
- Precisión de la terminación: Las conexiones adecuadas ayudan a mantener la transmisión balanceada
- Uso de pares: El mapeo correcto de pares trenzados favorece la estabilidad de la señal
- Integridad del cable: Los daños físicos o el deterioro pueden reducir la fiabilidad de la transmisión

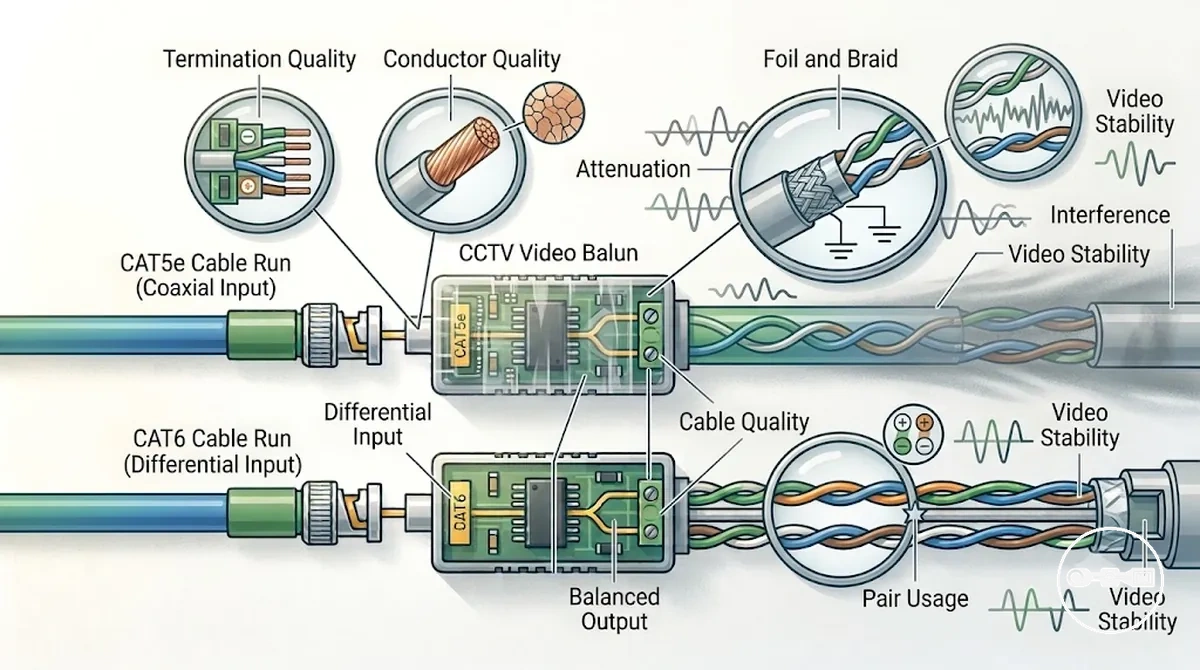

Límites de distancia de cable y factores de pérdida de señal en instalaciones de baluns CCTV con CAT5 y CAT6
La distancia del cable en instalaciones de baluns CCTV con CAT5 y CAT6 afecta directamente a la calidad de la señal, ya que los recorridos más largos aumentan la atenuación, lo que reduce gradualmente la intensidad de la señal y hace que la transmisión sea más sensible a interferencias. A medida que aumenta la distancia, el efecto combinado de la pérdida de señal y el ruido ambiental puede degradar la estabilidad del vídeo, especialmente cuando la calidad del cable o las condiciones de instalación son inconsistentes.
A medida que la atenuación se acumula en recorridos de cable más largos, la señal de vídeo se vuelve más débil y más vulnerable a la distorsión causada por interferencia electromagnética externa. Este efecto suele ser más notable en instalaciones donde el tendido del cable pasa por entornos con alto nivel de ruido o donde la integridad del cable está comprometida.
La degradación de la señal en sistemas de baluns CCTV también está influenciada por la calidad del cable, la consistencia de la terminación y las prácticas generales de instalación. Cuando estos factores no se mantienen adecuadamente, las pérdidas relacionadas con la distancia se vuelven más pronunciadas y pueden provocar una claridad de vídeo inestable o reducida con el tiempo.
Compatibilidad de conectividad BNC a CAT5 y CAT6 y lógica de adaptación de señal
La compatibilidad de conectividad BNC a CAT5 y CAT6 depende de la conversión de señal basada en baluns que adapta la salida coaxial BNC a una transmisión balanceada adecuada para cableado UTP. La interfaz BNC transporta una señal coaxial no balanceada, mientras que los sistemas CAT5 y CAT6 requieren señalización diferencial balanceada, por lo que se utiliza un balun para salvar esta diferencia estructural. Por lo tanto, la compatibilidad es condicional y depende de una adaptación de impedancia correcta, una conversión estable y una configuración adecuada del sistema.
El proceso de conversión se realiza mediante un balun CCTV, que transforma la señal coaxial BNC en un formato balanceado que puede viajar a través de cables de par trenzado CAT5 o CAT6. Esta adaptación se basa en la adaptación de impedancia entre las rutas de transmisión coaxial y UTP para reducir el desajuste de señal y mantener una integridad de vídeo utilizable. En algunas instalaciones, el resultado también puede depender de cómo se maneja la terminación, incluyendo variaciones como opciones de terminación del balun CCTV, que influyen en cómo se prepara la señal para una transmisión estable.

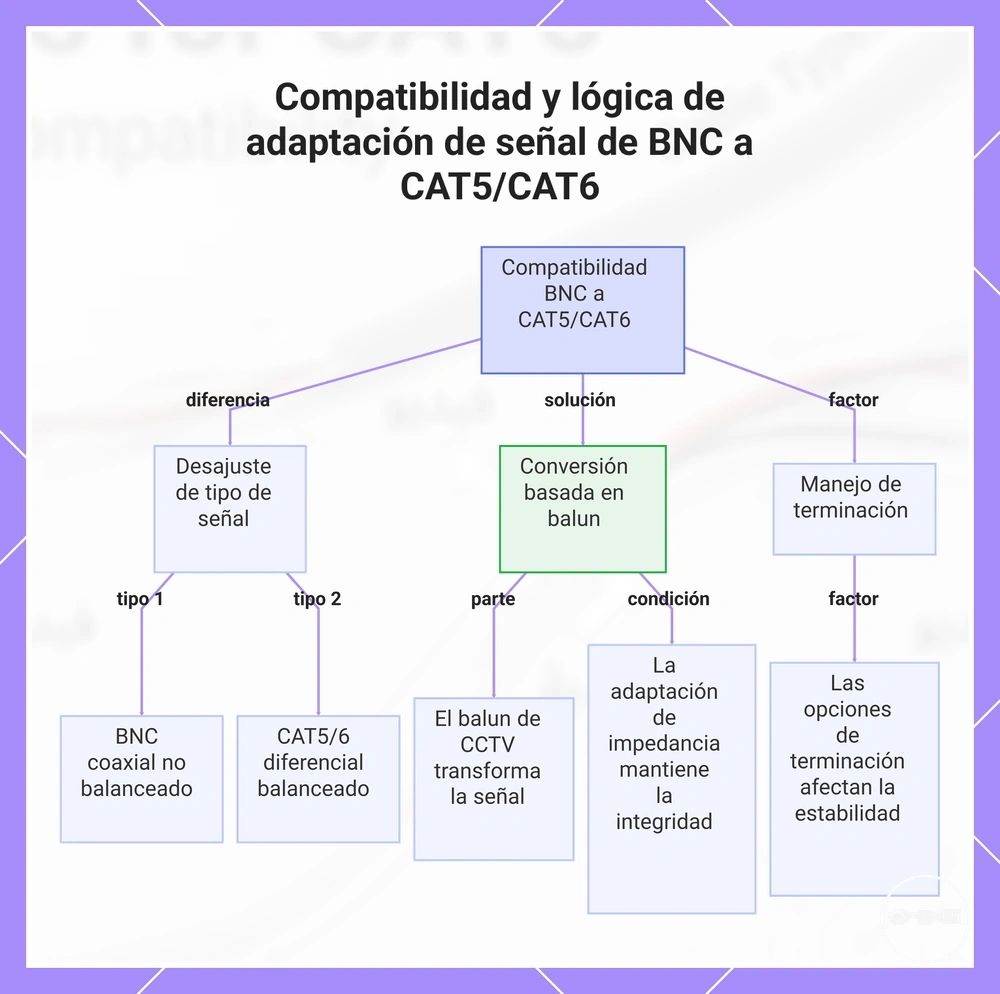

Este gráfico muestra cómo funciona la conectividad de BNC a CAT5/CAT6 mediante la conversión de señal basada en balun, incluyendo el desajuste del tipo de señal, el proceso de conversión y los factores de terminación.
Lógica de cableado de par trenzado y uso de pares para la integridad de señal en baluns de vídeo CCTV
La lógica de cableado de par trenzado y el uso de pares para la integridad de señal en baluns de vídeo CCTV dependen de cómo la alineación de polaridad y la selección de pares trenzados interactúan para mantener una transmisión de vídeo CCTV estable. Los desajustes de polaridad o la asignación incorrecta de pares pueden aumentar la sensibilidad a interferencias y reducir la estabilidad de la señal al convertir señales coaxiales BNC en transmisión basada en UTP a través de un balun.
La estabilidad de la señal en sistemas de baluns de vídeo CCTV está directamente influenciada por cómo la consistencia del cableado preserva la transmisión balanceada a través de cables de par trenzado. Cuando la selección de pares trenzados se alinea correctamente con los requisitos de polaridad, los efectos de interferencia suelen reducirse y el comportamiento de la señal se mantiene más estable, mientras que un cableado inconsistente puede introducir variabilidad en el rendimiento según las condiciones de instalación. En instalaciones estructuradas, esta relación se considera a menudo junto con las prácticas de CCTV video balun wiring.

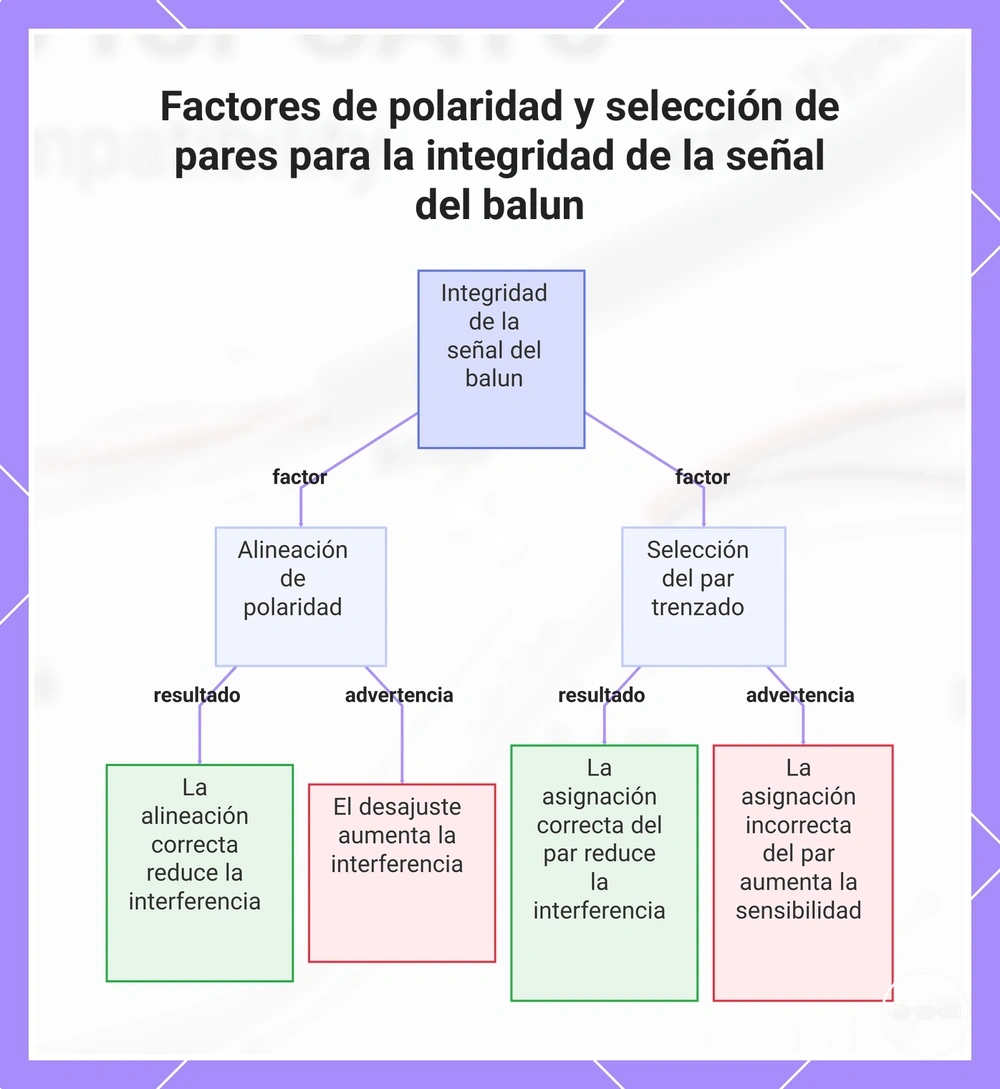

Este gráfico muestra cómo la alineación de polaridad y la selección del par trenzado influyen en la integridad de la señal en los sistemas de balun para video CCTV, incluyendo los efectos del cableado correcto e incorrecto.
Límites de compatibilidad y escenarios comunes de mala configuración en el cableado de baluns de vídeo CCTV
Los límites de compatibilidad en el cableado de baluns de vídeo CCTV están definidos principalmente por una mala configuración más que por fallos de hardware, especialmente cuando aparece pérdida de señal o vídeo inestable en sistemas de transmisión basados en CAT. La mayoría de los problemas de CCTV ocurren cuando la terminación, la alineación del cableado o el uso de pares trenzados es incorrecto, lo que interrumpe la transferencia de señal balanceada y aumenta la sensibilidad a interferencias.
Los escenarios de mala configuración suelen implicar prácticas de terminación incorrectas, un manejo deficiente de la calidad del cable o errores de cableado que afectan la forma en que el balun convierte las señales coaxiales BNC en transmisión UTP. Cuando la adaptación de impedancia o la selección de pares es inconsistente, la degradación de la señal puede aparecer como ruido, parpadeo o pérdida de vídeo intermitente, según las condiciones de instalación y los niveles de interferencia ambiental.
Desde una perspectiva de diagnóstico, el aislamiento de fallos en sistemas de baluns de vídeo CCTV suele comenzar verificando la consistencia del cableado y la precisión de la terminación, en lugar de reemplazar componentes. La inestabilidad de la señal suele ser condicional a cómo la estructura del cableado mantiene el equilibrio adecuado a lo largo de la ruta de transmisión, especialmente en entornos mixtos de CAT5, CAT5e o CAT6.

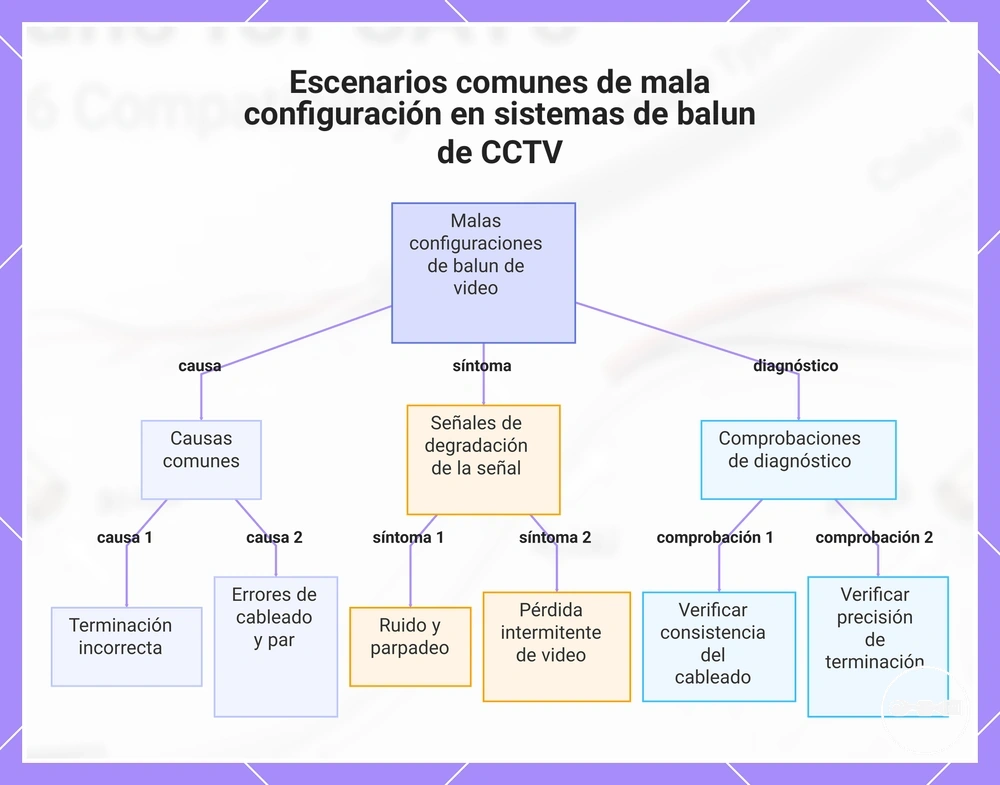

Este gráfico muestra las principales causas, síntomas y comprobaciones de diagnóstico para problemas comunes de mala configuración en el cableado de balun CCTV, destacando que los problemas surgen de un cableado incorrecto y no de una falla de hardware.
