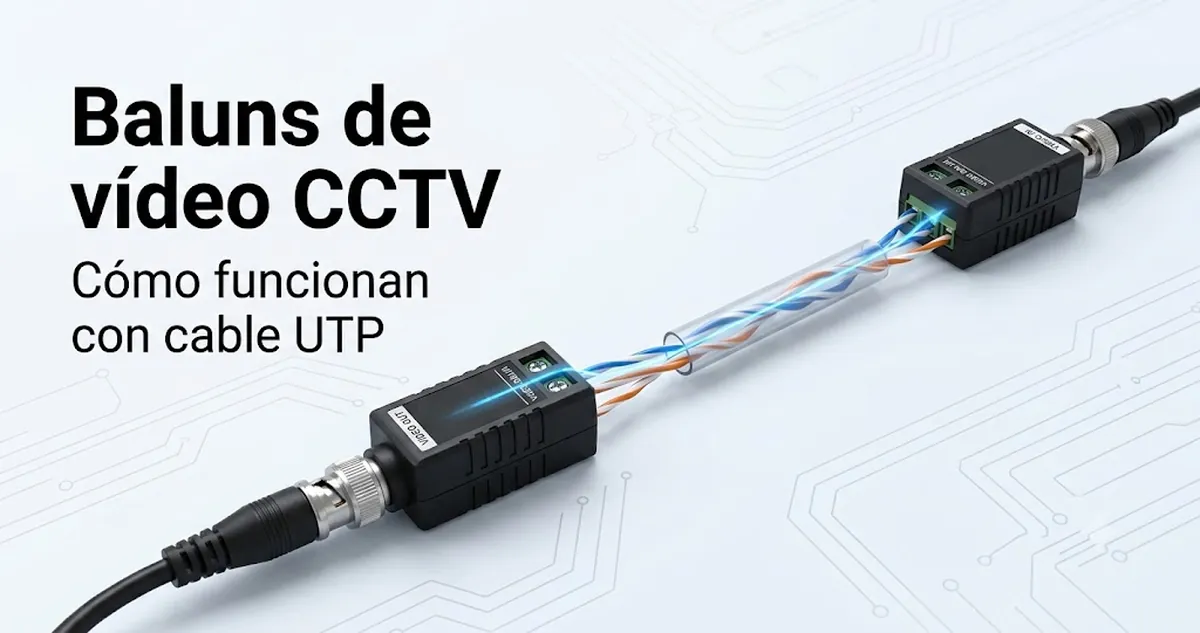

Principio de funcionamiento de los baluns de vídeo CCTV con cable UTP
Un balun de vídeo CCTV es un dispositivo de transmisión que permite la transmisión de vídeo analógico a través de cable UTP mediante la conversión de señales entre el formato no balanceado de salida de la cámara y el formato balanceado de par trenzado, al mismo tiempo que asegura la alineación de impedancia para una comunicación estable entre la cámara y los sistemas DVR.
Un balun de vídeo CCTV funciona mediante la conversión de señales que transforma la señal de vídeo no balanceada basada en BNC de la cámara en un formato balanceado adecuado para la transmisión a través de cable UTP. Este proceso ayuda a reducir la reflexión de la señal mediante la alineación de impedancia y proporciona resistencia a la interferencia en toda la infraestructura de cable. En el extremo receptor, el balun convierte la señal balanceada de nuevo a un formato no balanceado para la decodificación del DVR, lo que permite una transmisión de vídeo continua en todo el sistema.
En una configuración típica, la cámara emite vídeo a través de una conexión coaxial BNC hacia el balun de vídeo CCTV, donde la conversión de la señal lo prepara para desplazarse a través del cable UTP de par trenzado. La señal se desplaza entonces por la infraestructura de cable como una transmisión balanceada diseñada para mantener la estabilidad en la distancia y la resistencia a la interferencia. En el lado del DVR, un segundo balun reconvierte la señal para el procesamiento de vídeo, manteniendo la continuidad desde la cámara hasta el sistema de grabación.
Este principio de funcionamiento de extremo a extremo mantiene un puente continuo entre la captura de la cámara y la grabación del DVR mediante una conversión estructurada de la señal y una transmisión controlada a través de la red.

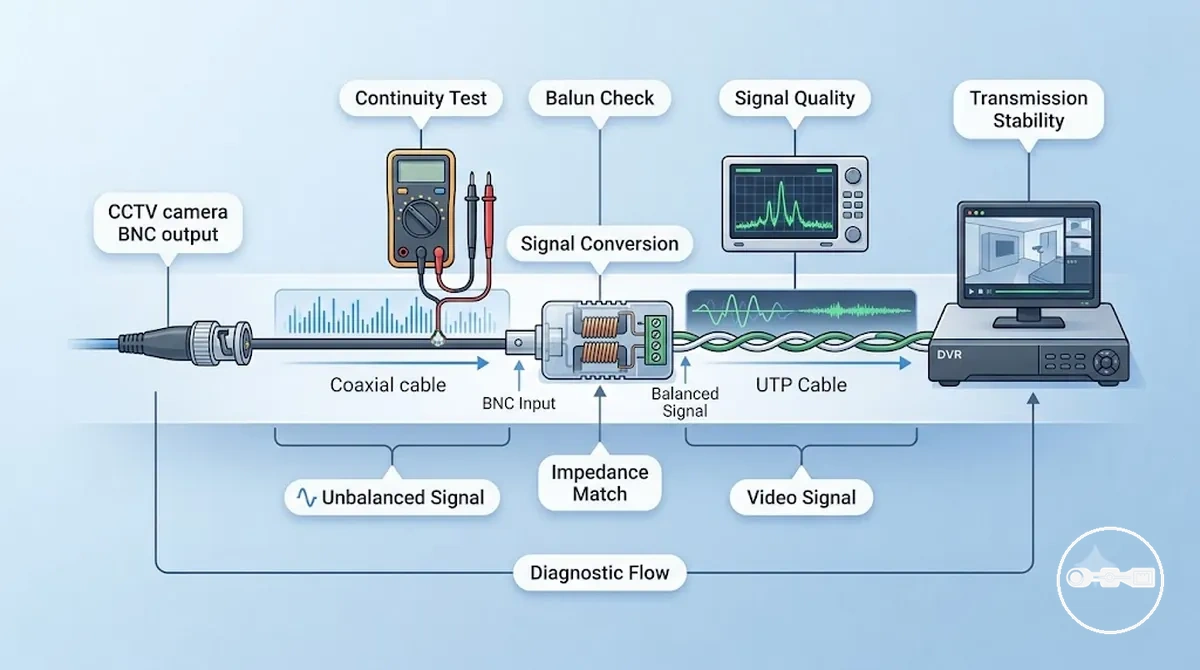

Conversión entre señales de vídeo balanceadas y no balanceadas en baluns CCTV
Una señal balanceada utiliza dos conductores con polaridad opuesta, mientras que una señal no balanceada transporta la señal de vídeo a través de un solo conductor con una masa compartida en sistemas CCTV basados en BNC. Este concepto está estrechamente relacionado con el significado de balun de vídeo CCTV en el diseño práctico de transmisión.
La conversión en un balun de vídeo CCTV transforma la señal de vídeo no balanceada BNC en un formato balanceado adecuado para la transmisión a través de cable UTP. Esta adaptación de la señal permite la adaptación de impedancia, lo que ayuda a reducir la reflexión y mantener la estabilidad de la transmisión a través del cableado de par trenzado. Al alinear el comportamiento de la señal con las características eléctricas de la infraestructura de cable, el sistema mejora la continuidad de la señal de vídeo y la resistencia a la interferencia durante la transmisión.
La transmisión directa desde una salida no balanceada BNC a distancias largas es limitada porque la señal de vídeo está más expuesta a la degradación y la interferencia sin el soporte de una estructura balanceada. Sin conversión, los desajustes de impedancia y la sensibilidad al ruido pueden reducir la integridad de la señal en tramos de cable UTP estándar. Por esta razón, los sistemas CCTV dependen de la conversión balanceada a través de un balun de vídeo CCTV para mantener una transmisión de vídeo más estable entre la cámara y el DVR.
Este proceso de conversión asegura que el comportamiento de la señal sea más consistente en diferentes condiciones de cable, lo que contribuye a la estabilidad general de la transmisión en instalaciones CCTV.

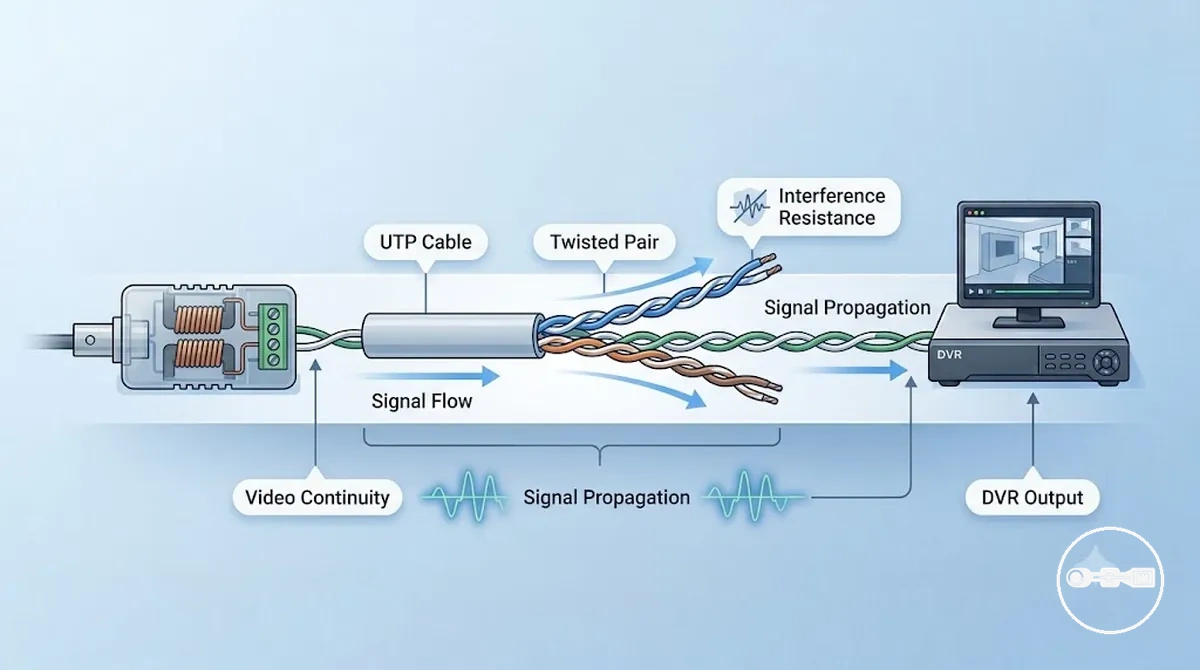

Cómo se transmite el vídeo a través del cable de par trenzado (UTP/CAT5/CAT6)
Después de la conversión de la señal en un balun de vídeo CCTV, la señal de vídeo se propaga a través del cableado de par trenzado como una transmisión balanceada diseñada para mantener la estabilidad de la señal a lo largo de la distancia. Esta propagación de la señal distribuye la energía eléctrica a través de los conductores pares, lo que ayuda a reducir la sensibilidad al ruido en comparación con la transmisión no balanceada. El comportamiento de la señal dentro del cable UTP depende de la calidad del cable, las condiciones ambientales y una adecuada alineación de impedancia.
En el interior del cable UTP CAT5, CAT5e y CAT6, la señal de vídeo se desplaza a través de pares de cobre fuertemente trenzados que mejoran la resistencia a la interferencia al cancelar el ruido externo durante la propagación de la señal. La estructura trenzada del cable admite un comportamiento de transmisión más estable, aunque la atenuación y la pérdida de señal pueden variar según la distancia y las condiciones de la instalación. En muchas instalaciones CCTV, los cables CAT5 y CAT6 se utilizan como medio de transmisión después de que el balun de vídeo CCTV convierte la señal en un formato balanceado adecuado para la infraestructura de par trenzado.
Por ejemplo, una cámara CCTV envía vídeo a través de una conexión BNC a un balun de vídeo CCTV, donde se convierte en una señal balanceada antes de entrar en el cable UTP. La señal se desplaza entonces a través de la estructura de par trenzado hacia el DVR, donde se recibe y se procesa de nuevo para obtener una señal de vídeo visible. Este flujo de cámara a DVR depende de una propagación estable de la señal a través del recorrido del cable, respaldada por la resistencia a la interferencia y un comportamiento de transmisión constante en toda la red.
Esta ruta de transmisión ayuda a mantener la continuidad del vídeo desde la cámara hasta el sistema de grabación al mantener un comportamiento controlado de la señal a través de la infraestructura de par trenzado.

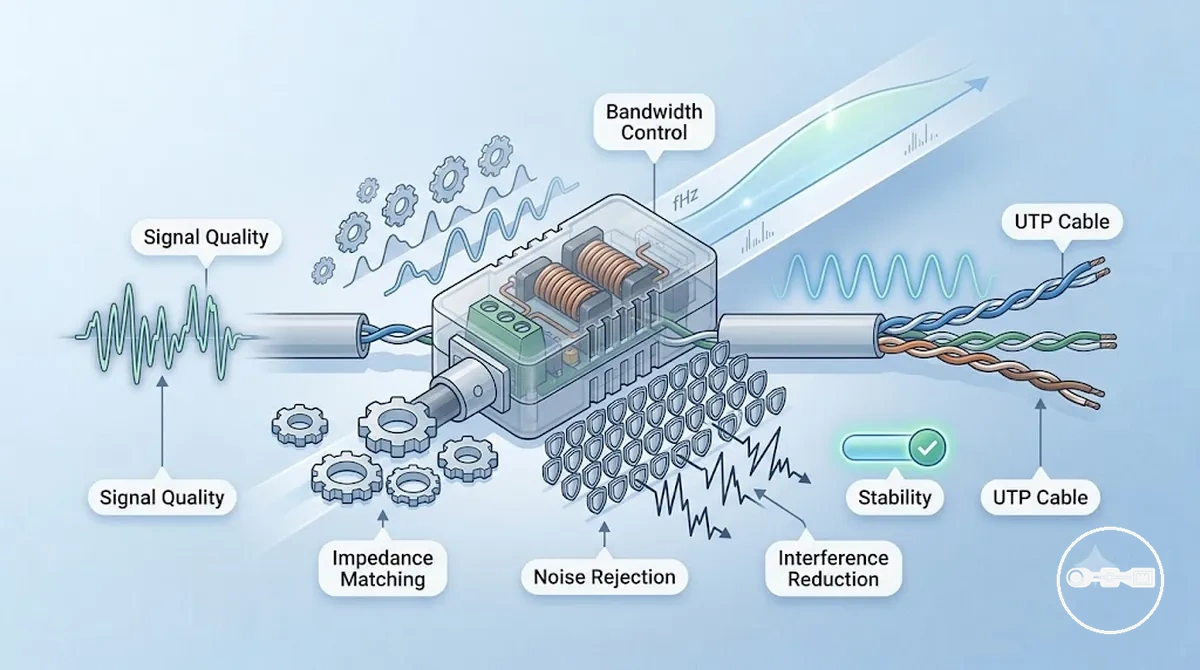

Atributos eléctricos que permiten la transmisión estable de vídeo CCTV
La transmisión estable de vídeo CCTV a través de un balun de vídeo CCTV depende de atributos eléctricos como la adaptación de impedancia, el rechazo de ruido y el comportamiento del ancho de banda. Estos atributos definen cómo se mantiene la calidad de la señal mientras el vídeo viaja a través del cable UTP, especialmente en condiciones variables de instalación y entorno. Su efecto combinado ayuda a controlar la degradación y contribuye a una estabilidad de señal más consistente a lo largo de la distancia.
La adaptación de impedancia controla la eficiencia con la que la señal se desplaza entre el balun de vídeo CCTV y el cable UTP, reduciendo las reflexiones que pueden disminuir la claridad. El rechazo de ruido reduce la influencia de la interferencia electromagnética, ayudando a preservar una transmisión más limpia donde hay actividad eléctrica externa. El comportamiento del ancho de banda determina la cantidad de información de señal que puede pasar a través del sistema, influyendo en la calidad general de la señal y la consistencia durante la propagación.
Cuando estos atributos operan juntos, contribuyen a una transmisión más estable al reducir la pérdida de señal y mantener la consistencia en la entrega de vídeo. Dependiendo de la calidad del cable y la interferencia ambiental, el equilibrio entre la impedancia, el rechazo de ruido y el ancho de banda puede afectar directamente la claridad con la que el balun de vídeo CCTV preserva la continuidad del vídeo hacia el sistema receptor.

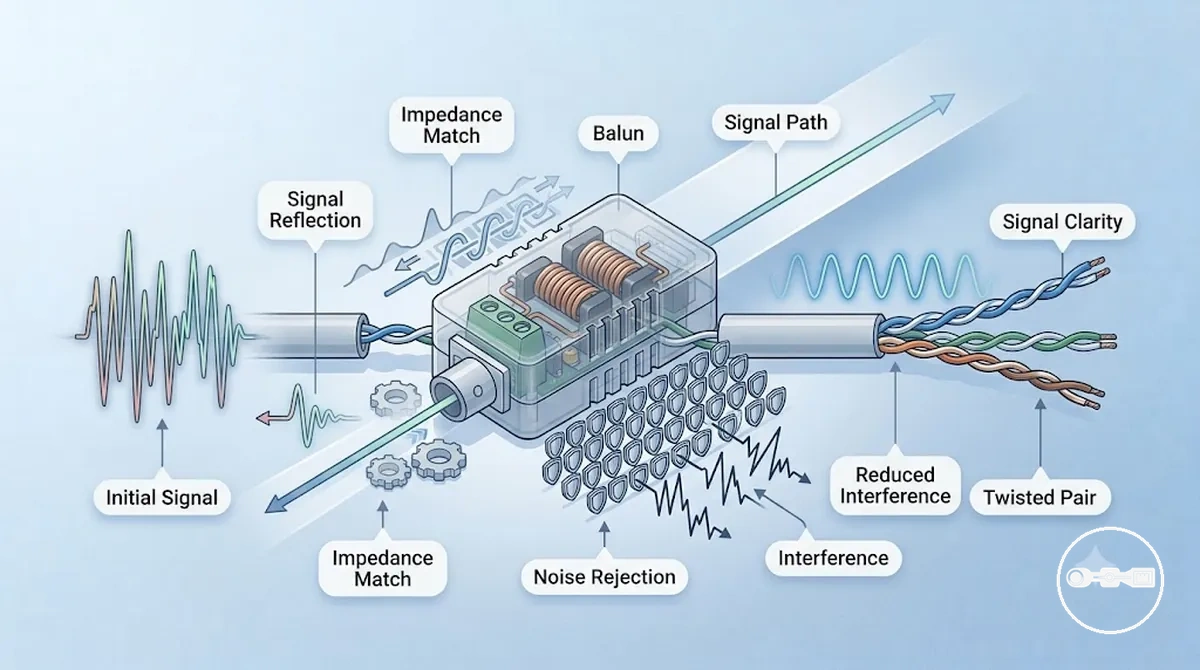

Adaptación de impedancia y rechazo de ruido en el rendimiento del balun de vídeo
La adaptación de impedancia en un balun de vídeo CCTV es la alineación entre la impedancia de la fuente y la del cable que reduce la reflexión y distorsión de la señal. Esta alineación minimiza los efectos de desajuste que de otro modo pueden debilitar la estabilidad de la señal durante la transmisión.
El rechazo de ruido describe cómo el balun y la estructura de par trenzado reducen la interferencia electromagnética que afecta a la señal de vídeo. Al limitar la captación de interferencias, favorece un comportamiento de transmisión más limpio y reduce la disrupción de la señal relacionada con el ruido.
- Adaptación de impedancia: reduce la reflexión y distorsión de la señal por desajuste
- Rechazo de ruido: limita el impacto de la interferencia electromagnética
- Estructura de par trenzado: mejora el comportamiento de blindaje contra el ruido externo
- Efecto combinado: mejora la claridad de la señal y la estabilidad de la transmisión
En conjunto, la adaptación de impedancia y el rechazo de ruido se refuerzan mutuamente para mantener un rendimiento más claro y estable del balun de vídeo CCTV en condiciones variables de interferencia y cable.
Comportamiento del ancho de banda y efectos de la distancia en la transmisión de vídeo por UTP
El comportamiento del ancho de banda en la transmisión de vídeo por UTP describe cómo la capacidad del ancho de banda interactúa con la distancia de transmisión para influir en la calidad y estabilidad de la señal. En un contexto de vídeo CCTV, el aumento de la distancia exige una mayor consistencia del ancho de banda, lo que puede afectar la fiabilidad con que los datos de vídeo se transportan a través del cable UTP.
A medida que la distancia aumenta, la atenuación se vuelve más pronunciada, lo que provoca una pérdida gradual de la señal a lo largo de la ruta de transmisión. Esta reducción de la intensidad de la señal puede resultar en una menor calidad de vídeo, que a menudo se manifiesta como una claridad reducida, una mayor inestabilidad o un rendimiento de señal inconsistente según las condiciones del cable.
- Aumento de la distancia eleva los niveles de atenuación en el cable UTP
- Pérdida de señal reduce la intensidad efectiva de transmisión a lo largo de la longitud
- Límites de ancho de banda reducen la claridad y la entrega estable de vídeo
En general, los recorridos largos de cable UTP requieren una evaluación cuidadosa de las compensaciones entre ancho de banda y distancia, ya que superar las condiciones óptimas de transmisión puede reducir gradualmente la calidad de vídeo y la estabilidad del sistema.

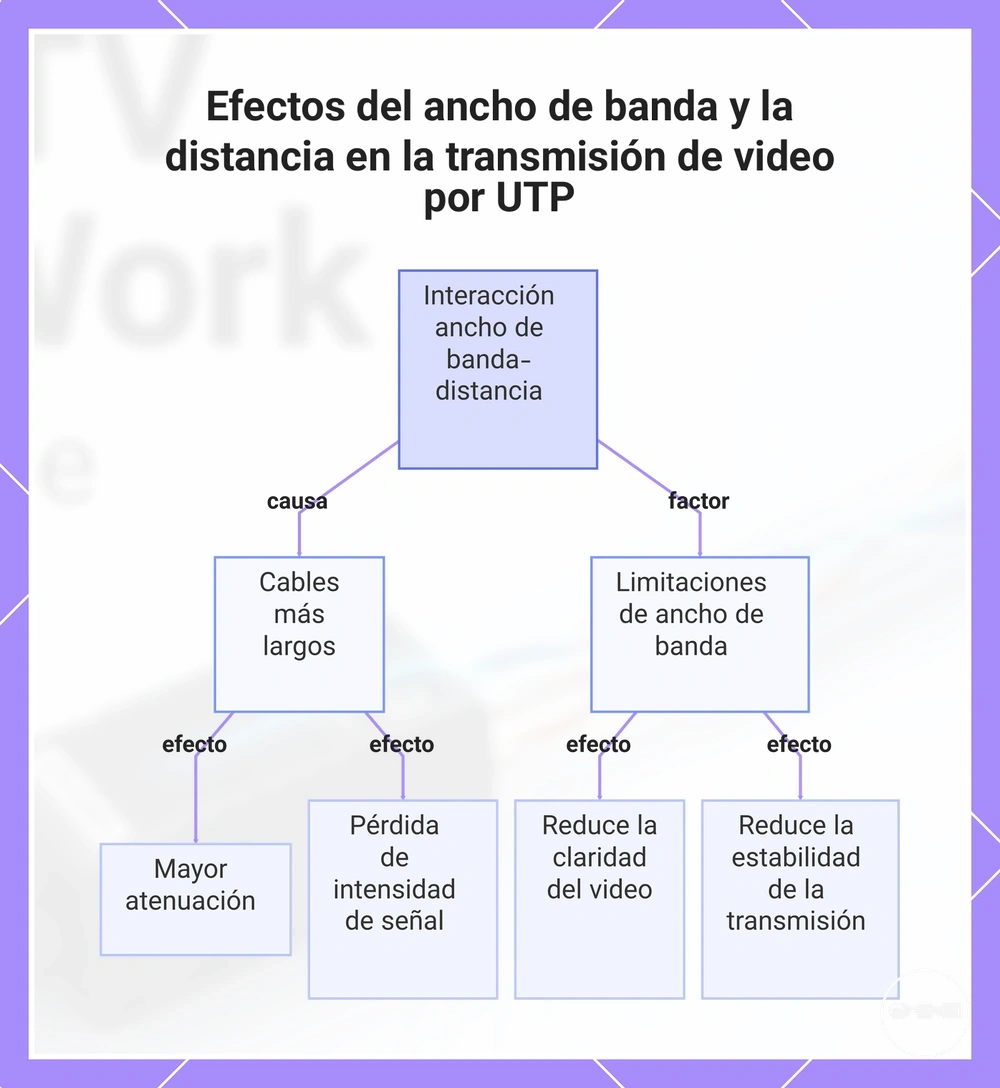

Este gráfico muestra cómo el aumento de la distancia y las limitaciones de ancho de banda interactúan para degradar la calidad y estabilidad de la señal de video en cables UTP.
Roles de transmisor y receptor en pares de baluns CCTV
Un par de baluns CCTV es un sistema transmisor-receptor que permite la conversión y el transporte de señales entre una cámara y un DVR. Define una estructura basada en roles en la que las señales de vídeo se procesan mediante conversión de señal y se transfieren a través del sistema para su visualización y grabación.
El rol de transmisor opera en el lado de la cámara, donde la señal de vídeo entrante se convierte en un formato listo para la transmisión. El rol de receptor opera en el lado del DVR, donde la señal entrante se reconvierte en una salida de vídeo utilizable. Esta separación de roles permite una asignación clara de funciones entre las etapas de entrada y salida dentro del sistema de par de baluns CCTV y ayuda a mantener la integridad de la señal en condiciones compatibles. La consistencia del rendimiento puede variar según la calidad del cable y los factores de compatibilidad del sistema.
| Transmisor (lado de la cámara) | Receptor (lado del DVR) |
|---|---|
| Convierte el vídeo de la cámara en una señal lista para la transmisión | Reconstruye la señal recibida en vídeo de visualización |
| Gestiona la preparación de la señal de salida | Gestiona la recuperación de la señal entrante |
| Inicia el proceso de conversión de señal | Completa el proceso de reconversión de señal |
Juntos, los roles de transmisor y receptor forman un sistema coordinado de par de baluns CCTV que admite un comportamiento de señal estable cuando la compatibilidad del sistema y las condiciones de transmisión están adecuadamente alineadas.
Flujo de señal de extremo a extremo desde la cámara CCTV hasta el DVR a través del sistema de baluns
El flujo de señal en un sistema de balun de vídeo CCTV es una ruta de transmisión completa que conecta una cámara a un DVR a través del sistema de baluns mediante etapas de conversión de señal, transmisión por cable UTP y reconversión. Este flujo de señal de extremo a extremo describe un conducto continuo donde los datos de vídeo se mueven paso a paso desde la entrada hasta la decodificación final en condiciones de transmisión variables.
El flujo de señal completo sigue una secuencia lineal de etapas dentro del sistema de baluns:
- Salida de la cámara – la cámara genera la señal de vídeo original
- Conversión de señal – el sistema de baluns convierte la señal para la transmisión
- Transmisión UTP – la señal viaja a través del cable UTP como parte de la ruta de transmisión
- Reconversión de señal – el receptor restaura el formato de señal original
- Decodificación del DVR – el DVR procesa la señal para su visualización y grabación
Este flujo de señal depende de la integridad de la ruta de transmisión, donde la distancia, la interferencia y la calidad del cable pueden influir en la estabilidad general de la señal y la calidad de reconstrucción dentro del sistema de baluns CCTV.

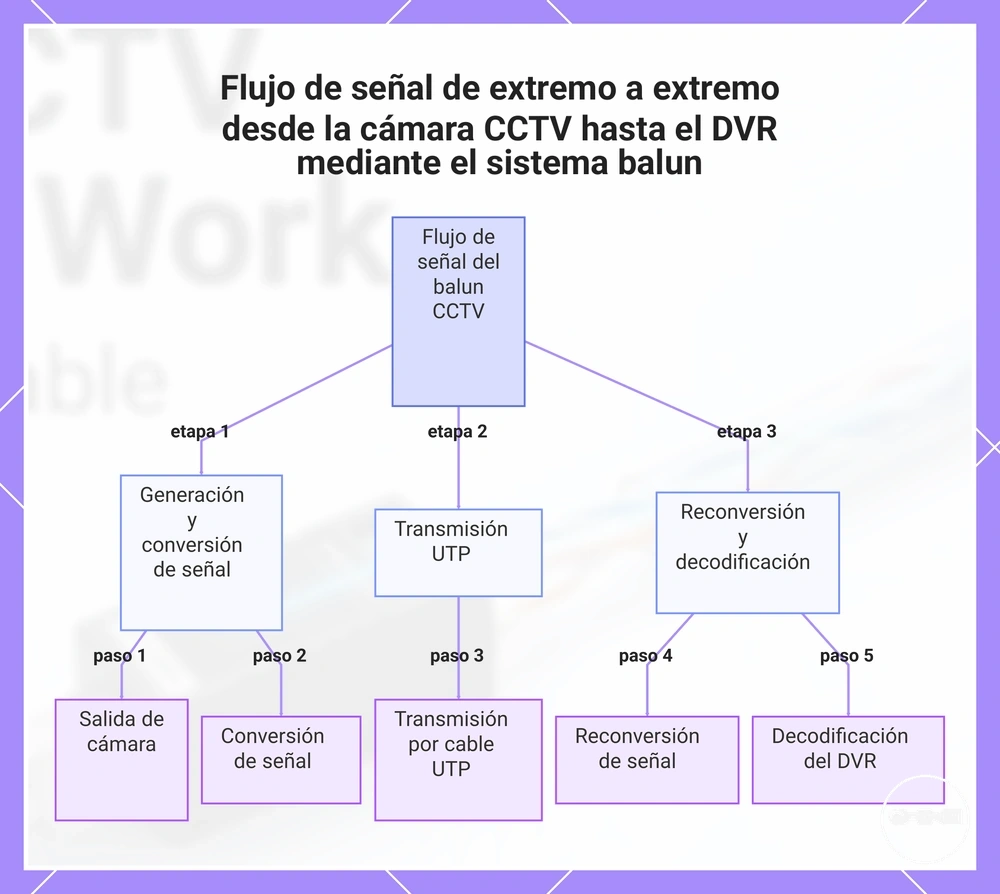

Este diagrama muestra la secuencia lineal de etapas en el flujo de señal del balun CCTV, desde la salida de la cámara hasta la decodificación del DVR.
