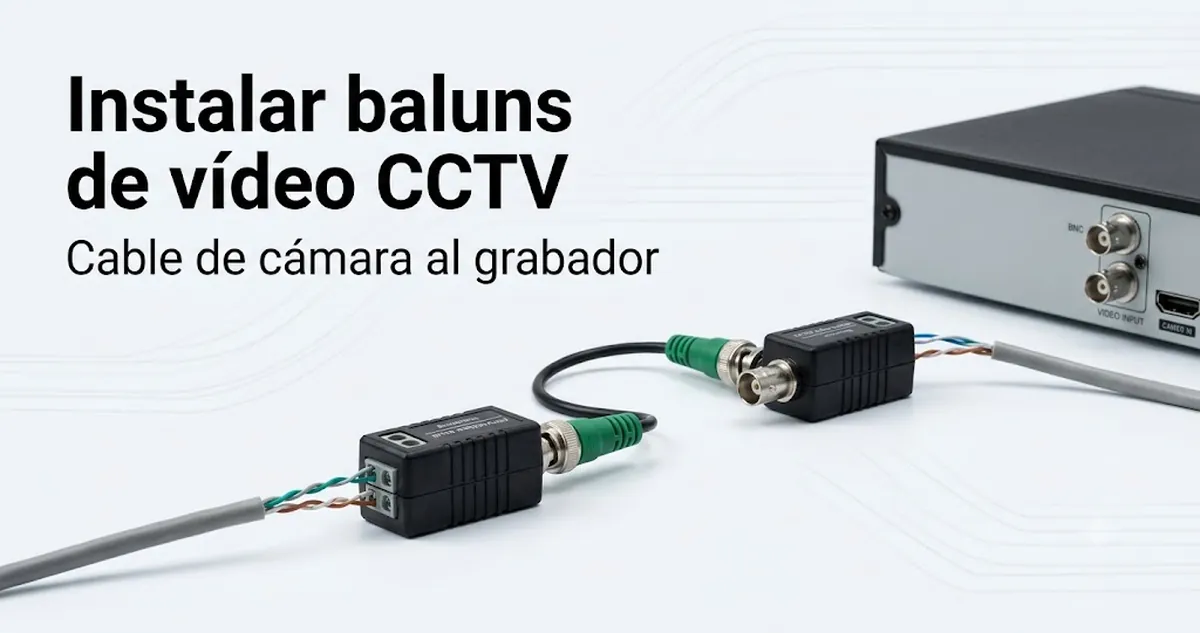

Instalación de baluns de vídeo CCTV para una transmisión fiable de señal de cámara a DVR

La instalación de baluns de vídeo CCTV es la configuración estructurada de una ruta de señal completa de cámara a DVR que utiliza un balun de vídeo CCTV para convertir y transportar el vídeo a través de cable UTP, manteniendo una conectividad estable mediante conectores BNC. El proceso define cómo se adapta y transmite la salida de la cámara a través del cableado estructurado para que la señal pueda llegar a la conexión del DVR sin perder integridad. En la mayoría de los contextos de instalación, el objetivo no es solo conectar componentes, sino garantizar que cada eslabón de la cadena de transmisión permita una entrega de vídeo estable en condiciones reales de funcionamiento. Esto incluye cómo interactúa el balun con el trazado del cableado, la calidad del conector y la compatibilidad del sistema. Por lo tanto, la instalación debe entenderse como un diseño de sistema controlado y no como una simple conexión física.

El proceso de instalación del balun de vídeo CCTV funciona manteniendo una cadena de señal continua desde la salida de la cámara a través del conector BNC, hacia el balun, a través del cable UTP y finalmente hasta la conexión del DVR. La integridad de la señal depende de la consistencia con que cada interfaz preserve la calidad de transmisión durante la conversión y el enrutamiento. En términos prácticos, se consigue un rendimiento más estable cuando la calidad de la terminación, la disciplina en el tendido del cable y la alineación de los conectores trabajan juntos como un sistema unificado. El cable UTP actúa como medio de transmisión, pero su eficacia depende de una combinación correcta con tipos de balun compatibles y de conexiones bien aseguradas. El comportamiento de la señal puede variar según la distancia, la exposición a interferencias y la disposición general de la instalación, lo que significa que los resultados suelen depender de las condiciones y no son fijos.

En situaciones reales, la planificación de la instalación se vuelve crítica cuando intervienen varias cámaras, recorridos de cable largos o entornos de compatibilidad mixta, ya que estas condiciones pueden influir en la estabilidad general de la señal. Una configuración bien estructurada ayuda a reducir riesgos como la degradación de la calidad de vídeo o la detección inconsistente de entrada en el DVR, al asegurar que cada ruta de cámara esté alineada con su recorrido de transmisión previsto. Cuando la instalación se considera como un flujo de trabajo de sistema completo, resulta más sencillo anticipar dónde puede producirse pérdida o desajuste de señal antes de finalizar las conexiones. Esta perspectiva a nivel de sistema prepara la base para áreas de configuración más detalladas, como la selección de componentes, la estrategia de enrutamiento y la gestión de fallos en el proceso de instalación general.

Comprensión de los baluns de vídeo CCTV en el contexto de instalación y su función en el sistema

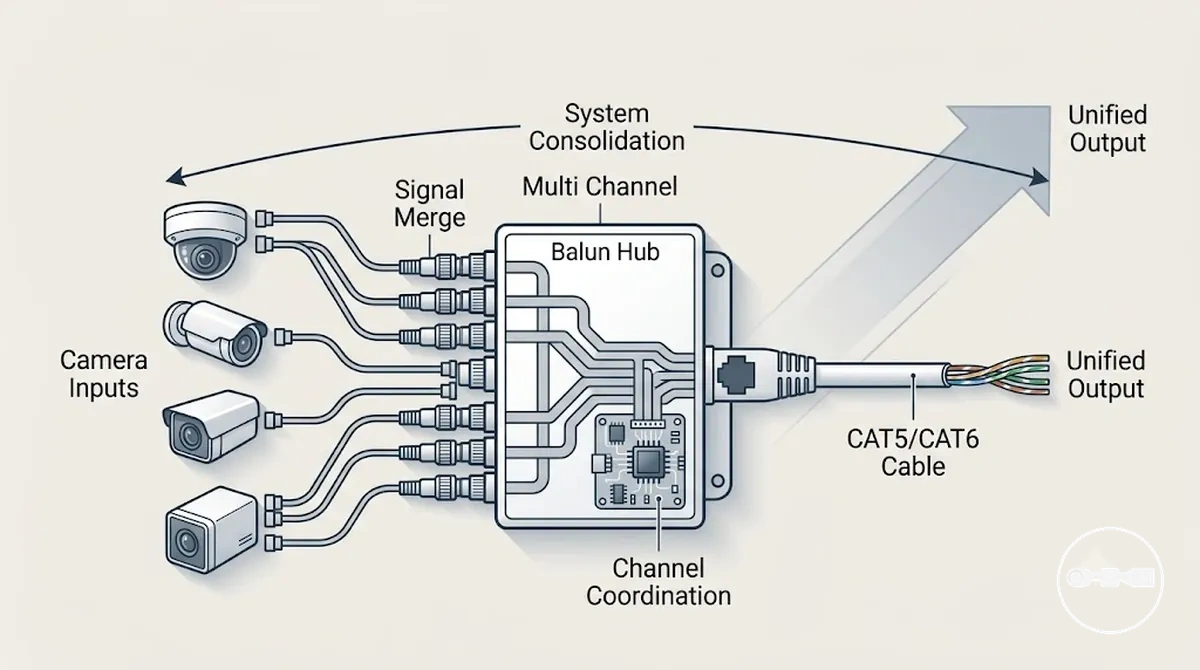

El balun de vídeo CCTV es un elemento de conversión de señal que permite la transmisión de vídeo CCTV a través de cable UTP al adaptar la salida de una cámara analógica o HD a un formato de cableado estructurado mediante conectores BNC. Define cómo se realiza la conversión de señal entre la salida de la cámara y la conexión del DVR mediante una transferencia controlada en lugar de un cableado coaxial directo, lo que permite que los sistemas de cableado estructurado transporten señales de vídeo de forma eficaz. En un contexto de instalación, el balun de vídeo CCTV establece la función en el sistema de asignar las salidas de los conectores BNC a las rutas de transmisión de cable UTP, manteniendo la integridad de la señal en toda la cadena. Su función se centra en permitir la transferencia de señal entre la salida de la cámara y la entrada del DVR dentro de arquitecturas CCTV estructuradas. La distancia de transmisión y la estabilidad pueden variar según la calidad del cable, las condiciones de interferencia y la compatibilidad del sistema.

Desde una perspectiva de sistema, los baluns de vídeo CCTV funcionan como una capa adaptadora de señal que alinea las salidas de CCTV analógico o CCTV HD con los requisitos del cableado estructurado. Su rendimiento depende de la consistencia con que gestionan la conversión de señal entre la entrada BNC y la salida de cable UTP, preservando la estabilidad de transmisión en condiciones variables.

• Conversión de señal entre la entrada del conector BNC y las rutas de transmisión de cable UTP
• Adaptación de señales de CCTV analógico y CCTV HD para cableado estructurado
• Influencia en la distancia de transmisión según la calidad del cable y la disposición del sistema
• Resistencia al ruido determinada por los niveles de interferencia y la consistencia del cableado

Los distintos tipos de balun de vídeo CCTV pueden influir en el comportamiento del sistema, especialmente en escenarios que implican una mayor distancia de transmisión o configuraciones de compatibilidad mixta. Aunque la función principal sigue siendo la conversión de señal, la eficacia depende de lo bien que se alinee el dispositivo con la calidad del cableado, la estabilidad del conector y el diseño general de la instalación. En la práctica, el rendimiento del sistema debe evaluarse como una interacción combinada de elementos y no como el resultado de un solo dispositivo. Este límite conceptual ayuda a separar la comprensión del sistema de las etapas posteriores de instalación y solución de problemas.

Requisitos de seguridad de baja tensión y precauciones eléctricas antes de la instalación

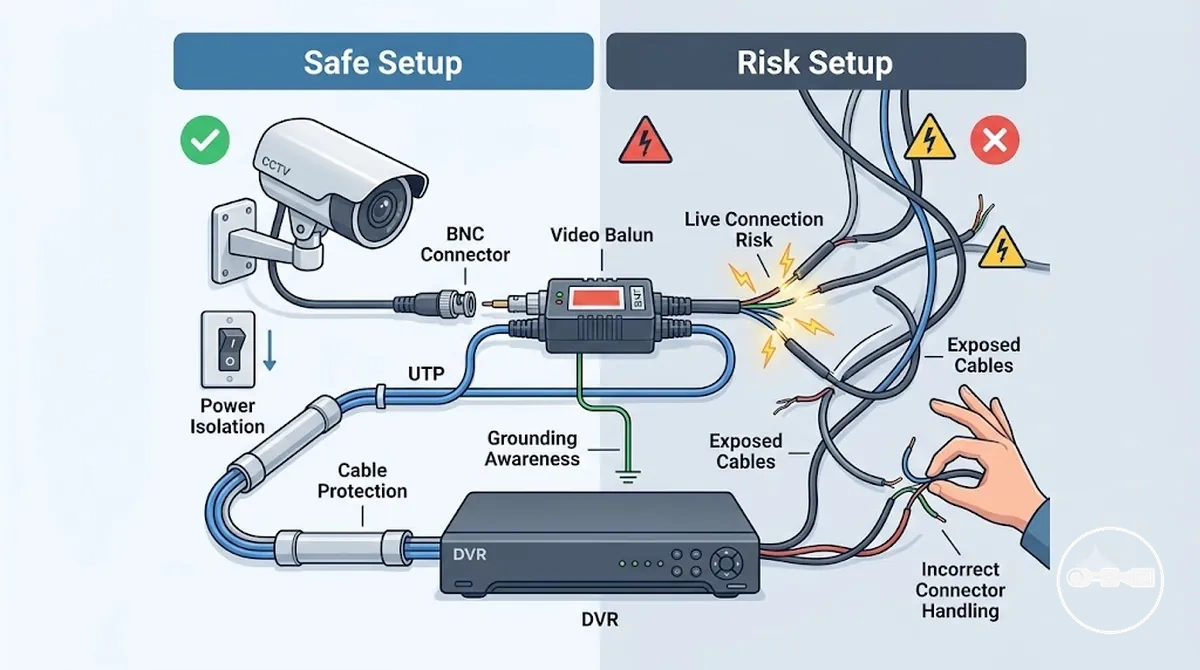

La instalación de CCTV de baja tensión se refiere a una condición de trabajo controlada donde la alimentación está presente a niveles eléctricos reducidos, pero aún capaz de causar estrés en los equipos o inestabilidad en las conexiones si se maneja incorrectamente. Las condiciones de riesgo aumentan cuando las conexiones del balun de vídeo CCTV se realizan con la alimentación activa, especialmente en los recorridos de cable UTP y las interfaces de conector BNC. En muchos entornos de instalación, una conciencia deficiente de la puesta a tierra o un manejo inadecuado de los conectores puede introducir perturbaciones en la señal que afecten a la salida de la cámara y a la fiabilidad de la conexión del DVR. Las zonas de tendido de cable con conductores expuestos también pueden aumentar la probabilidad de cortocircuitos accidentales o interferencias. Estas condiciones hacen que el entorno de instalación dependa de un manejo disciplinado tanto de los componentes eléctricos como físicos. Como resultado, el aislamiento de la alimentación se convierte en un factor crítico antes de comenzar cualquier trabajo de conexión a nivel de sistema.

Los sistemas de CCTV de baja tensión deben prepararse con controles de seguridad antes de manipular conectores o iniciar el tendido de señal, especialmente cuando los baluns de vídeo CCTV conectan salidas de conector BNC a líneas de cable UTP. El enfoque correcto comienza con el aislamiento de la alimentación para evitar interferencias accidentales en la señal o estrés en los equipos durante la configuración. La conciencia de la puesta a tierra ayuda a reducir rutas de ruido no deseadas que pueden afectar a la estabilidad de la transmisión entre la salida de la cámara y la conexión del DVR. La protección del cable también garantiza que se mantenga la integridad física del cable UTP durante el tendido y la terminación. Precaución: la terminación o manipulación de conectores bajo tensión puede aumentar la inestabilidad de la señal y puede someter a los componentes del sistema a un estrés innecesario. Seguir estas precauciones favorece un comportamiento más seguro del sistema al reducir riesgos eléctricos y de señal evitables, manteniendo condiciones de funcionamiento estables cuando se restablece la alimentación.

• Aislamiento de la alimentación antes de manipular conectores
• Evitar la terminación en vivo en el conector BNC o el balun
• Mantener la conciencia de la puesta a tierra en toda la disposición de la instalación
• Proteger el cable UTP de dobleces o daños superficiales
• Verificar la estabilidad de la conexión antes de restablecer la alimentación del sistema

Herramientas necesarias, conectores y elementos compatibles para la configuración del balun de vídeo CCTV

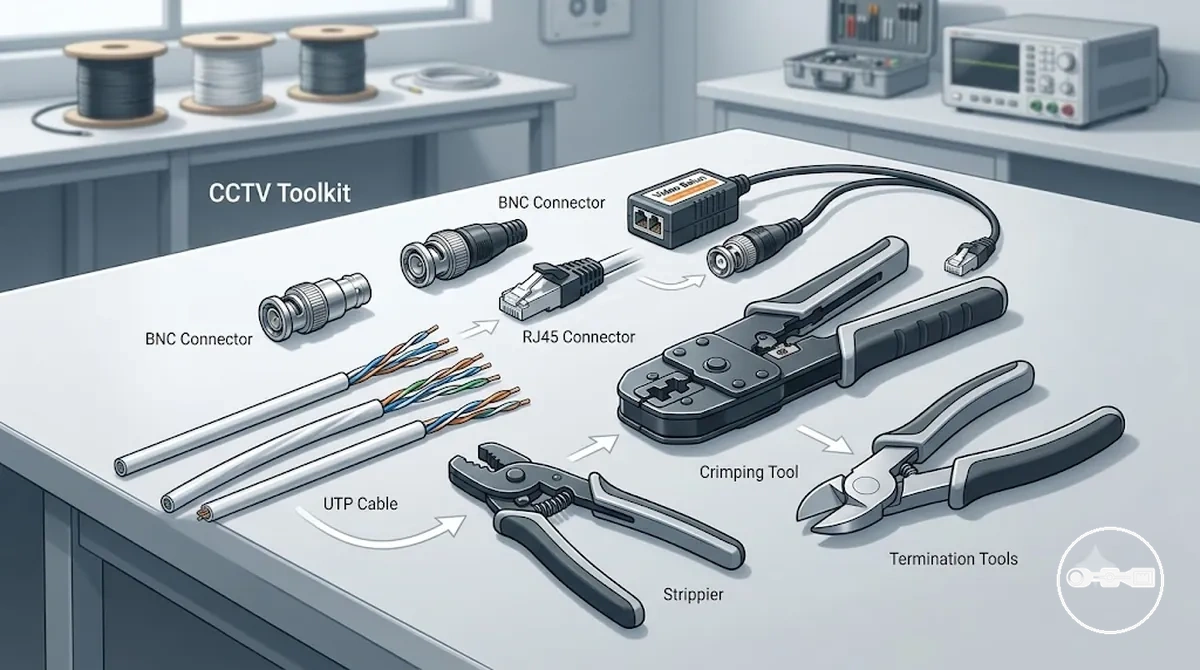

El kit de herramientas para la configuración del balun de vídeo CCTV se refiere al conjunto de herramientas físicas y elementos de conexión necesarios para permitir una conversión de señal estable entre las salidas de las cámaras CCTV y los sistemas DVR a través de infraestructura de cable UTP. Se basa en la compatibilidad estructurada entre herramientas de terminación, tipos de conector y estándares de cableado que favorecen un flujo de señal consistente. En la mayoría de los entornos de CCTV de baja tensión, el kit de herramientas define la eficiencia con que las interfaces de conector BNC se adaptan a un cableado estructurado de tipo red mediante un balun. El sistema depende de una alineación precisa entre los conectores físicos y las herramientas de preparación de cable para mantener la integridad de la señal. Sin el conjunto de herramientas adecuado, incluso los elementos bien diseñados pueden no lograr una transmisión estable en la disposición de la instalación.

La configuración necesaria funciona combinando herramientas de terminación con conectores compatibles y elementos de cableado estructurado para asegurar una transferencia de señal fiable desde la salida de la cámara hasta la conexión del DVR. Se utiliza una herramienta de engaste como parte de las herramientas de terminación para preparar los extremos del conector RJ45 en el cable UTP, permitiendo rutas de transmisión estructuradas para las señales de vídeo. El conector BNC proporciona la interfaz del lado de la cámara, mientras que el conector RJ45 permite la adaptación al cableado estructurado a través del balun. El cable UTP actúa como medio de transmisión que transporta las señales convertidas a distancia, donde la calidad y consistencia de la terminación influyen directamente en la estabilidad. Cuando estos elementos están alineados correctamente, el sistema admite un comportamiento de señal más predecible en distintas condiciones de instalación.

• Herramientas de terminación para preparar y fijar los extremos del cable
• Herramienta de engaste para la fijación del conector RJ45 en el cable UTP
• Conector BNC para la interfaz de entrada de señal del lado de la cámara
• Conector RJ45 para la integración en cableado estructurado
• Cable UTP para la transmisión de señal a través del sistema de balun

La compatibilidad entre elementos es un factor crítico para prevenir pérdida de señal o inestabilidad, especialmente cuando se introducen conectores no coincidentes o malas prácticas de terminación. La combinación incorrecta entre interfaces de conector BNC y terminaciones de conector RJ45 puede crear problemas de impedancia que afecten a la calidad general de la transmisión. Del mismo modo, el uso inconsistente de herramientas de terminación puede reducir la fiabilidad de la conexión en toda la disposición de la instalación. La calidad de la preparación del cable y el ajuste del conector también son factores clave que influyen en la estabilidad del sistema a largo plazo. Por esta razón, la selección de herramientas y la alineación de los elementos deben evaluarse siempre como un sistema interconectado y no como piezas independientes.

Compatibilidad de cable, límites de distancia y factores de calidad de señal en sistemas con balun de vídeo CCTV

La categoría de cable y la distancia de instalación determinan el comportamiento de los sistemas de balun de vídeo CCTV en cuanto a estabilidad de señal y atenuación de señal. La relación entre el tipo de cable UTP y la longitud de transmisión influye directamente en la limpieza con que los datos de vídeo se transportan desde la salida de la cámara hasta la entrada del DVR. En configuraciones de CCTV de baja tensión, la calidad de señal no la fija un solo elemento, sino cómo la estructura del cable favorece o limita el rendimiento de la transmisión. Las características del cable UTP afectan a cuánta resistencia a la interferencia se mantiene durante el tendido y la terminación. A medida que aumenta la distancia, la atenuación de señal suele volverse más notable según las condiciones de instalación. Por esta razón, la selección del cable y su disposición deben evaluarse siempre juntos y no de forma independiente.

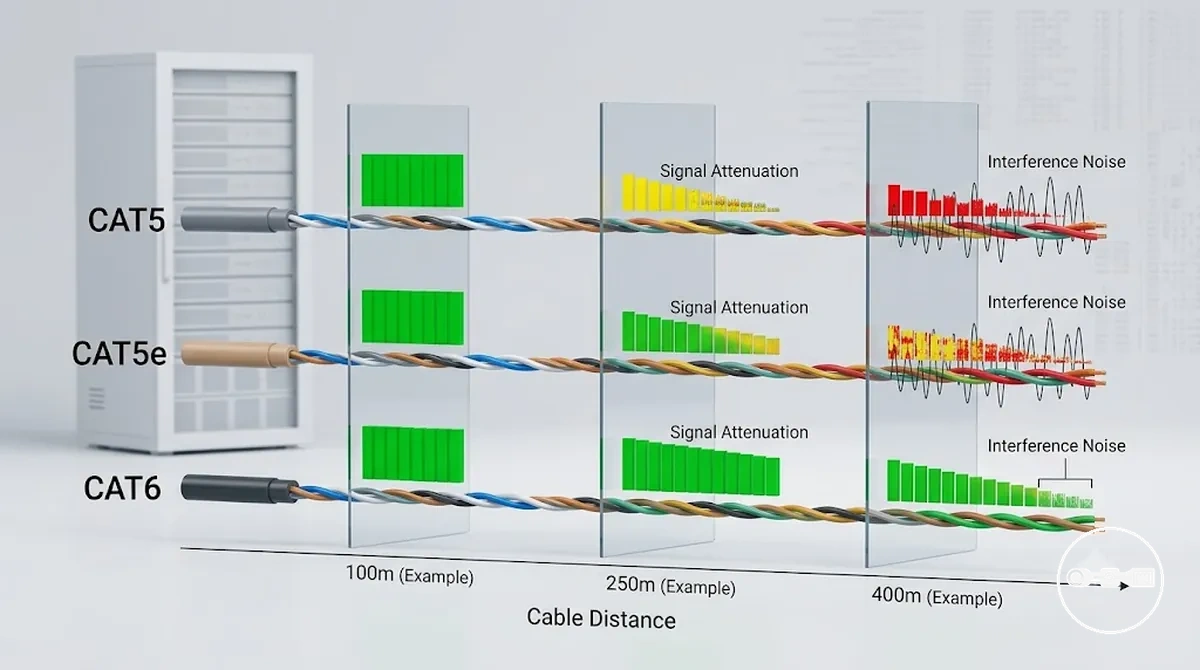

Los cables CAT5, CAT5e y CAT6 se diferencian en cómo manejan la resistencia a la interferencia, la consistencia del par trenzado y la calidad general de transmisión en configuraciones de balun de vídeo CCTV. El cable CAT5 ofrece soporte básico de cableado estructurado, pero puede presentar mayor pérdida de señal en recorridos largos o lugares con ruido. CAT5e mejora la precisión del par trenzado, lo que puede reducir el ruido y mejorar la estabilidad de la señal en comparación con CAT5 en condiciones similares. CAT6 suele ofrecer mayor resistencia a la interferencia y un comportamiento de transmisión más consistente debido a su estructura interna más ajustada, aunque el rendimiento real sigue dependiendo de la calidad de la instalación. CAT5e se usa a menudo como una opción equilibrada entre coste y rendimiento en muchos sistemas de CCTV de baja tensión. Sin embargo, ninguna de estas categorías de cable garantiza un rendimiento fijo a distancia, porque los factores ambientales aún influyen en los resultados. Las diferencias de rendimiento se vuelven más notables a medida que aumenta la distancia del cable en instalaciones reales.

Tipo de cable	Resistencia a interferencia	Estabilidad de señal	Comportamiento típico
CAT5	Básica	Moderada	Más sensible a distancia y ruido
CAT5e	Mejorada	Estable	Rendimiento equilibrado en la mayoría de configuraciones
CAT6	Mayor	Más consistente	Más adecuado para recorridos largos o con ruido

El lugar de instalación y la distancia del cable influyen conjuntamente en cuánta degradación de señal ocurre en los sistemas de balun de vídeo CCTV. Los recorridos de cable más largos aumentan la probabilidad de atenuación de señal, especialmente cuando el tendido pasa por lugares con ruido eléctrico o físicamente complejos. La exposición a la humedad, la interferencia electromagnética y una mala gestión del cable pueden afectar aún más a la calidad de transmisión, independientemente de la categoría del cable. Incluso con cables de mayor grado como CAT6, el rendimiento sigue dependiendo de la calidad de la terminación y el diseño de la disposición. Por esa razón, la categoría del cable debe tratarse como un factor que contribuye, no como una garantía fija de rendimiento de señal en todas las condiciones de instalación.

Planificación de la ubicación de cámaras, cable y DVR para una instalación correcta de balun de vídeo CCTV

La planificación de la disposición de la instalación es la base de un sistema de balun de vídeo CCTV estable, porque define cómo interactúan la ubicación de las cámaras, el tendido del cable y la alineación del DVR antes de comenzar cualquier trabajo físico. Cuando la planificación es deficiente, la disposición del sistema puede introducir rutas ineficientes que aumenten la distancia total del cable y puedan reducir la calidad de señal en condiciones reales. La ubicación de las cámaras establece el área de cobertura espacial y determina la distancia que deben recorrer las señales a través del sistema. La eficiencia del tendido de cable influye en la directividad con que las señales se desplazan entre los extremos y en el grado de exposición a fuentes de interferencia. La alineación del DVR define cómo se organizan los canales y cómo se asignan las conexiones a las ubicaciones físicas de las cámaras. En conjunto, estos elementos conforman la disposición de la instalación y su capacidad para mantener un comportamiento de transmisión estable.

La disposición de la instalación depende de una coordinación estructurada entre la ubicación de las cámaras, el tendido del cable y la alineación del DVR, más que de decisiones de colocación aisladas. La ubicación de las cámaras debe priorizar la lógica de cobertura manteniendo la distancia de tendido dentro de límites prácticos para favorecer una calidad de señal consistente. El tendido del cable debe seguir rutas predecibles y controladas que reduzcan curvaturas innecesarias, solapamientos o exposición a interferencias. La alineación del DVR debe coincidir con la disposición física de las cámaras para respaldar una planificación clara de las conexiones y una asignación ordenada de las entradas. Una lista de verificación simple incluye definir los puntos de cobertura de las cámaras, trazar las rutas de tendido, alinear los canales del DVR con las ubicaciones de las cámaras, estimar la distancia total del cable e identificar posibles zonas de interferencia. Este enfoque estructurado ayuda a reducir los riesgos causados por una longitud de cable excesiva o un tendido mal planificado en sistemas de balun de vídeo CCTV.

Una planificación bien estructurada puede favorecer la estabilidad del sistema al reducir la variabilidad en el comportamiento de la señal en toda la disposición de la instalación. Una ubicación optimizada de las cámaras ayuda a mantener una cobertura equilibrada y a limitar la complejidad excesiva del tendido del cable. Un tendido de cable controlado puede reducir la exposición a interferencias ambientales que puedan afectar a la calidad de señal. Una alineación adecuada del DVR mejora la organización del sistema y reduce los desajustes de conexión entre las entradas y las cámaras físicas. Sin embargo, los resultados siguen dependiendo de las condiciones de ejecución, incluido el lugar de instalación y la precisión del tendido. Por esta razón, la planificación de la disposición de la instalación debe tratarse como un mecanismo de control que mejora la previsibilidad, sin garantizar resultados de rendimiento fijos.

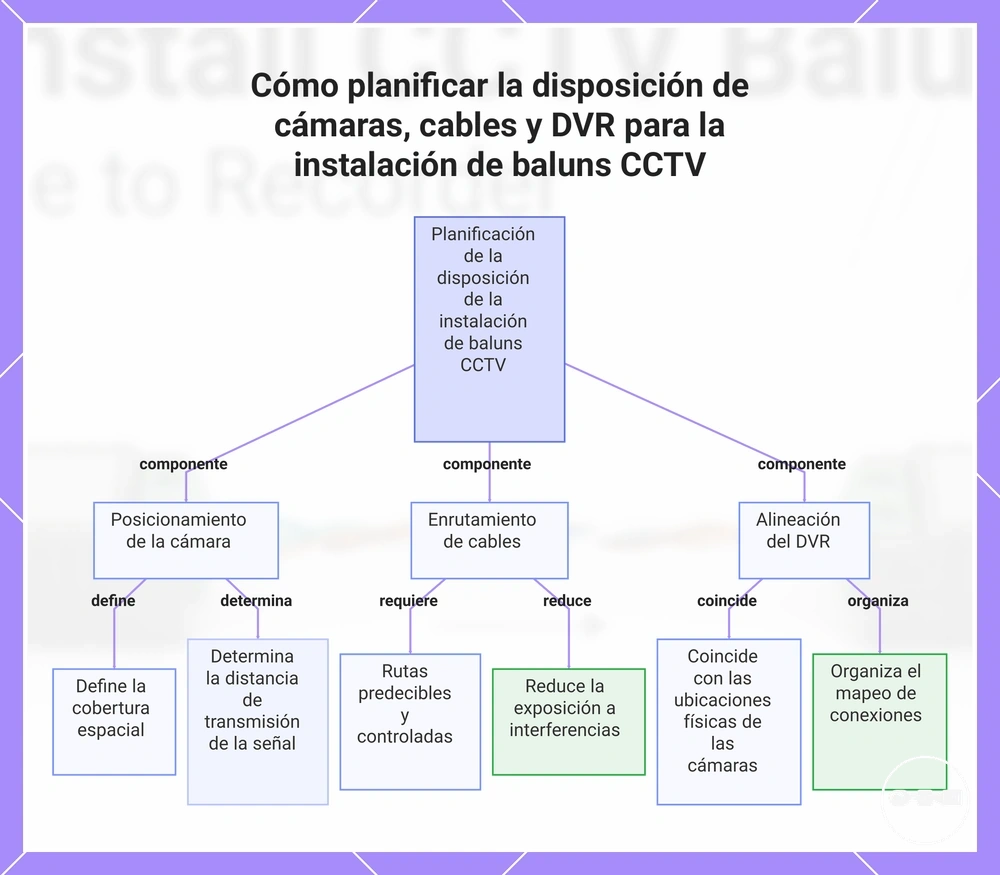

Este gráfico muestra los tres elementos principales de la planificación de la disposición de la instalación de baluns CCTV y sus requisitos y beneficios específicos, que en conjunto apoyan la estabilidad del sistema.

Proceso de instalación paso a paso, desde la conexión de la cámara hasta la integración en el DVR

El proceso de instalación paso a paso define cómo se mantiene la continuidad de la ruta de señal desde la terminación de la cámara, pasando por el emparejamiento del balun, el tendido UTP y la conexión de entrada del DVR en un sistema de balun de vídeo CCTV estructurado. El flujo de trabajo depende de una alineación correcta de los extremos entre cada etapa para que la ruta de señal se mantenga consistente desde la fuente hasta el grabador. En la mayoría de las configuraciones, los resultados de la instalación varían según el diseño del sistema, la disposición del cable y la estructura de canales. La terminación de la cámara prepara la señal en la fuente, mientras que el emparejamiento del balun asegura la conversión correcta para la transmisión. El tendido UTP transporta entonces la señal a través de la disposición de la instalación hacia el sistema de grabación. La entrada del DVR completa la cadena asignando las señales entrantes a canales estructurados.

La terminación de la cámara inicia el proceso preparando la salida de la cámara para una transmisión estable a través de la conexión del par de balun. El par de balun funciona como la interfaz que convierte y alinea la señal a un formato adecuado para el tendido UTP. Una continuidad de conexión adecuada en esta etapa es importante para evitar polaridades no coincidentes o emparejamientos invertidos que puedan alterar la integridad de la ruta de señal. El orden del cableado debe ser consistente con la disposición prevista para favorecer un comportamiento de transmisión estable. En muchos sistemas, una terminación incorrecta de la cámara puede provocar señales inestables o ausentes en la etapa de entrada del DVR. Una vez completada la conexión, suelen realizarse comprobaciones básicas de continuidad para confirmar la alineación correcta de los extremos antes de proceder con el tendido. Esta etapa establece la base de toda la ruta de señal.

El tendido UTP transporta la señal convertida a través de la disposición de la instalación y determina la eficiencia con que la señal llega a la entrada del DVR. La coincidencia de pares y el etiquetado del cable son críticos en esta etapa para mantener la claridad de la secuencia de instalación y reducir errores de configuración. Un emparejamiento incorrecto durante el tendido puede provocar interferencia cruzada entre señales o extremos desalineados. La ruta de tendido debe seguir un plan estructurado que preserve la continuidad de la ruta de señal minimizando la complejidad innecesaria. La disciplina en la secuencia de instalación ayuda a mantener la claridad cuando intervienen múltiples líneas de cámara en el mismo sistema. Esta etapa se centra en mantener condiciones de transmisión estables en toda la disposición física.

La integración en la entrada del DVR completa el proceso asignando las señales entrantes a los canales correctos dentro del sistema de grabación. La configuración del DVR debe alinearse con el orden físico del cableado para garantizar que cada señal de cámara se identifique correctamente. La verificación de la señal suele realizarse después de la conexión para confirmar que se mantiene la integridad de la transmisión desde la cámara hasta el grabador. Los errores de asignación de canales pueden provocar visualizaciones no coincidentes o una asignación incorrecta de la grabación dentro del sistema. Una alineación adecuada de los extremos entre el tendido UTP y la entrada del DVR garantiza una organización estable del sistema. En esta etapa, se valida la ruta de señal completa para confirmar la continuidad consistente en toda la instalación.

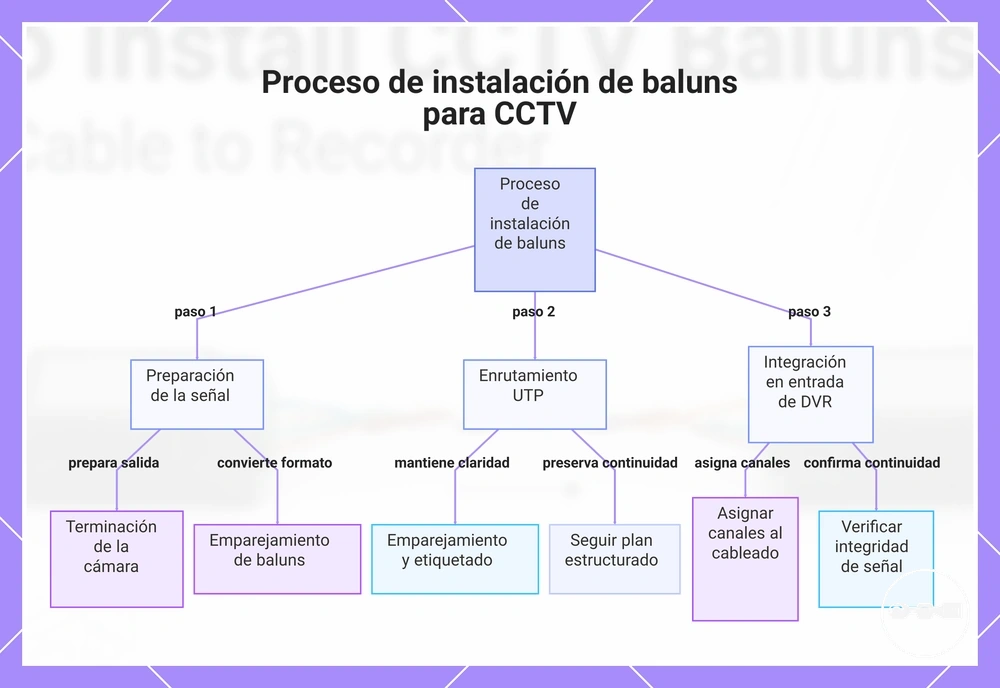

Este diagrama muestra las tres etapas principales de la instalación de un sistema de baluns para CCTV, desde la preparación de la señal hasta el enrutamiento por UTP y la integración en la entrada del DVR, con comprobaciones y acciones clave en cada etapa.

Conexión de baluns de vídeo y alimentación para una transmisión estable de señal y alimentación

La conexión de baluns de vídeo y alimentación se refiere a un enfoque de transmisión combinado donde un balun de alimentación y una ruta de señal de vídeo operan como canales separados pero coordinados dentro de un sistema de instalación CCTV. El balun de alimentación gestiona la entrega de alimentación CCTV, mientras que la señal de vídeo se transporta a través de una ruta de balun dedicada sobre cable UTP según la configuración del sistema. Esta separación permite el manejo independiente de la carga eléctrica y la transmisión de señal dentro de la misma infraestructura. El sistema de alimentación y vídeo está diseñado para separar, entregar y estabilizar funciones a través de diferentes rutas en lugar de fusionarlas en una sola línea. El comportamiento general depende de cómo esté estructurado el sistema y de cómo esté alineada cada ruta dentro de la disposición de la instalación.

La estabilidad de tensión en estas configuraciones combinadas depende de la distancia, los requisitos de carga y la calidad del cable UTP utilizado para la entrega de alimentación CCTV. Los recorridos de cable más largos pueden introducir caída de tensión, lo que puede afectar a los dispositivos conectados según su demanda de alimentación y configuración. La señal de vídeo y las rutas de alimentación deben mantenerse adecuadamente separadas para reducir el riesgo de interferencia entre la transmisión eléctrica y de datos. El ruido eléctrico puede ocurrir si el aislamiento entre rutas no se mantiene de forma consistente en toda la disposición. Precaución: la caída de tensión se vuelve más probable a medida que aumenta la longitud del cable o la demanda de carga, y puede afectar a la estabilidad del sistema según las condiciones de instalación. Por esta razón, la estabilidad es condicional y no está garantizada, y varía según el diseño de la configuración.

Las elecciones de configuración determinan la eficacia con que las rutas del balun de alimentación y la señal de vídeo operan dentro del mismo entorno de instalación. El tendido del cable UTP, la planificación de la distancia y la distribución de la carga influyen en la entrega de alimentación CCTV y en el comportamiento general de la transmisión. Algunas configuraciones mejoran la separación entre las líneas de señal y alimentación, lo que puede reducir el riesgo de interferencia bajo ciertas condiciones. Otras disposiciones priorizan la eficiencia de la instalación pero pueden aumentar la sensibilidad a la variación de tensión y señal. El rendimiento del sistema depende, por tanto, de lo bien que las decisiones de configuración se alineen con los requisitos del equipo y las limitaciones del entorno. La transmisión combinada debe evaluarse como un diseño a nivel de sistema donde los resultados varían según la estructura de la instalación y no como un comportamiento fijo.

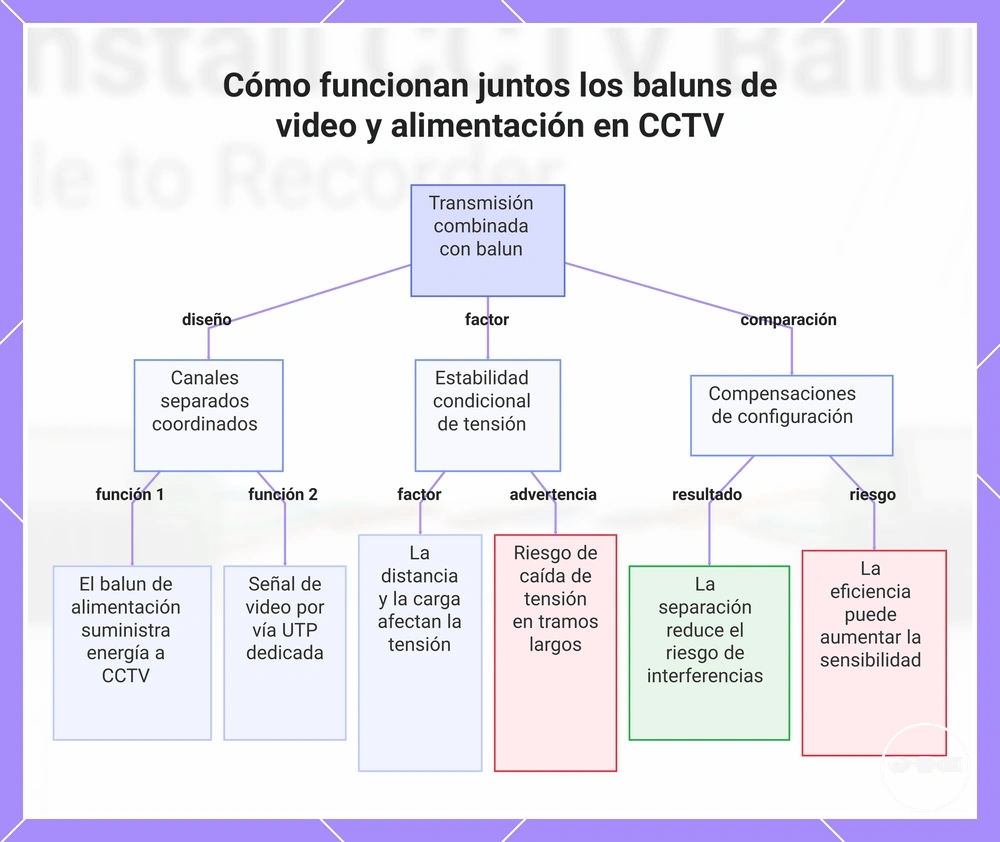

Este gráfico explica el principio de diseño, los factores de estabilidad y las compensaciones de configuración de la transmisión combinada de video y alimentación con baluns en sistemas CCTV.

Diagramas de conexión, reglas de cableado y configuración de polaridad de balun CCTV

Asegurar una correcta configuración del cableado del balun CCTV comienza con la polaridad y la alineación del par trenzado, porque determinan directamente la integridad de la señal a lo largo de la ruta de transmisión. La polaridad del balun CCTV se refiere a la coincidencia correcta de las rutas de señal positiva y negativa, y asegura un comportamiento estable de la señal de vídeo durante la transmisión. La estructura de par trenzado favorece un flujo eléctrico equilibrado, lo que ayuda a mantener una integridad de señal consistente a través del cable UTP. La alineación del conector garantiza que ambos extremos sigan la misma lógica de cableado desde la cámara hasta el receptor. Cuando la polaridad se asigna incorrectamente, puede producirse pérdida o distorsión de señal bajo ciertas condiciones de instalación. El rendimiento general depende de la precisión con que se interpreten y apliquen las reglas de cableado en ambos extremos del sistema.

La consistencia del cableado es esencial porque los sistemas CCTV dependen de una coincidencia precisa de extremos entre la terminación de la cámara y las unidades receptoras. La integridad de la señal se mantiene cuando los conductores del par trenzado permanecen correctamente emparejados a lo largo del cable UTP. La alineación del conector debe mantenerse constante en ambos lados para preservar un comportamiento de transmisión estable. Un cableado inconsistente puede introducir condiciones de desajuste que afecten a la estabilidad de la transmisión y aumenten el riesgo de interferencia. La interpretación del diagrama ayuda a garantizar la corrección de la instalación antes de completar la conexión física. La precisión en el emparejamiento durante la terminación favorece un comportamiento estable del sistema en diferentes disposiciones de instalación. Cuando las reglas de cableado se siguen de forma consistente, la probabilidad de distorsión se reduce en condiciones normales de funcionamiento.

La polaridad o el emparejamiento incorrectos pueden identificarse a través de varias pistas de diagnóstico relacionadas con el comportamiento de la señal y la calidad de la transmisión.

• Pérdida de señal o salida de vídeo débil
• Distorsión de imagen o visualización inestable
• Signos de polaridad no coincidente o invertida durante las comprobaciones
• Transmisión intermitente o señal parpadeante
• Claridad reducida causada por desalineación del par trenzado

Estos problemas suelen indicar problemas en la consistencia del cableado, la alineación del conector o la coincidencia de extremos. En muchos casos, están relacionados con una configuración incorrecta de la polaridad o errores de emparejamiento, más que con un fallo completo del sistema. La detección básica de errores incluye verificar la alineación de la polaridad, comprobar el orden del par trenzado y confirmar la precisión de la terminación. La revisión del diagrama puede ayudar a identificar desajustes entre la lógica de cableado prevista y la instalación real. Cuando estas comprobaciones se aplican sistemáticamente, se puede mejorar la corrección de la instalación sin asumir un fallo absoluto del sistema.

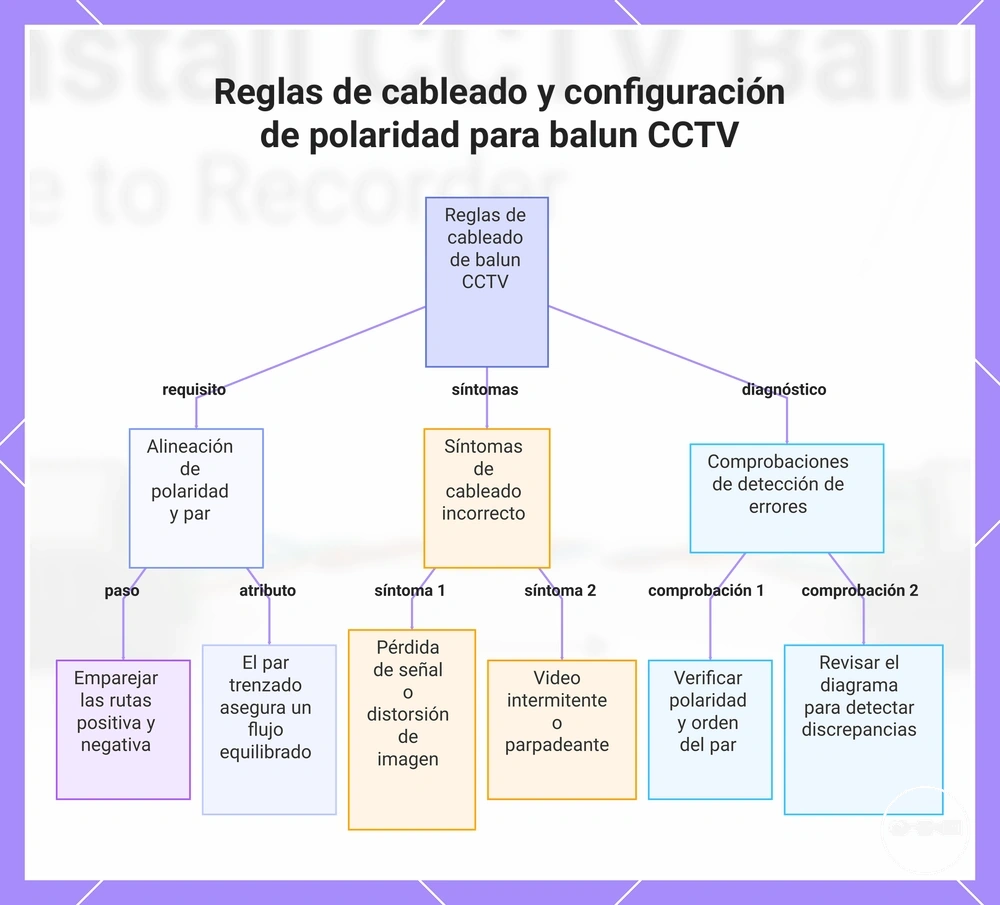

Este diagrama muestra las reglas básicas de cableado para balun CCTV, incluida la alineación de polaridad y par trenzado, los síntomas comunes de cableado incorrecto y las comprobaciones básicas de detección de errores.

Errores comunes de instalación que causan pérdida de señal y distorsión de vídeo

Los errores de instalación en sistemas de balun CCTV suelen aparecer cuando una terminación floja, un emparejamiento incorrecto, una longitud de cable excesiva o la exposición a interferencias alteran la ruta de señal prevista. Estos errores de instalación afectan típicamente a cómo la consistencia del cableado y la alineación del conector mantienen una transmisión estable en el sistema. En muchos casos, la integridad de la señal no falla instantáneamente sino que se degrada gradualmente a medida que interactúan múltiples fallos pequeños. La longitud del cable más allá de los límites prácticos puede aumentar la sensibilidad a las interferencias y amplificar problemas de conexión débiles. La terminación floja puede reducir el contacto estable en los extremos e introducir problemas de conectividad intermitente. El emparejamiento incorrecto de los pares trenzados puede desestabilizar aún más la transmisión equilibrada y afectar a la claridad general del vídeo.

La pérdida de señal y la distorsión de vídeo suelen ser el resultado de una combinación de errores de instalación más que de un solo fallo aislado. La terminación floja puede contribuir directamente a conexiones inestables, provocando a menudo una pérdida de señal intermitente. El emparejamiento incorrecto altera la transmisión equilibrada y puede causar distorsión visible o una calidad de imagen desigual. La longitud excesiva del cable aumenta la atenuación, lo que debilita la intensidad de la señal y puede provocar una degradación más notable. La interferencia de fuentes eléctricas cercanas puede introducir patrones de ruido que afecten a la claridad y estabilidad de la señal. Los problemas de alineación del conector pueden reducir aún más la integridad de la señal al debilitar la continuidad en los extremos. En conjunto, estos factores influyen en si el sistema experimenta una degradación menor o condiciones de fallo de conectividad más críticas.

El diagnóstico de errores de instalación requiere una comparación estructurada de síntomas y patrones de fallo, no suposiciones aisladas.

Error de instalación	Síntoma	Patrón de diagnóstico
Terminación floja	Pérdida de señal	Conexión de vídeo intermitente o inestable
Emparejamiento incorrecto	Distorsión de vídeo	Ruido o claridad de imagen desigual
Longitud de cable excesiva	Señal débil	Degradación gradual con la distancia
Exposición a interferencias	Ruido de vídeo	Parpadeo o distorsión con patrones

La detección eficaz de fallos implica verificar la consistencia del cableado, comprobar la alineación del conector y revisar la longitud del cable en relación con las condiciones de instalación. Los puntos de terminación floja deben evaluarse para garantizar un contacto físico estable. El emparejamiento incorrecto debe rastrearse a través de la alineación del par trenzado en ambos extremos. Las fuentes de interferencia deben identificarse revisando los dispositivos eléctricos cercanos o las rutas de tendido. Los patrones de diagnóstico deben considerar siempre la posibilidad de múltiples fallos interactuantes en lugar de asumir una sola causa. Este enfoque mejora la claridad al distinguir entre una degradación menor y una inestabilidad más crítica del sistema.

Pruebas posteriores a la instalación, verificación de señal y validación de rendimiento

Las pruebas posteriores a la instalación son un proceso de validación del sistema que confirma la claridad, estabilidad y continuidad de la señal en la configuración de balun CCTV una vez finalizada la instalación. Se centran en la verificación de la señal para garantizar que la ruta de transmisión mantenga un comportamiento consistente en condiciones reales de funcionamiento. La claridad de la imagen se evalúa para confirmar si la salida de vídeo se mantiene estable sin distorsión ni degradación. La estabilidad de la conexión indica si los extremos mantienen una continuidad fiable durante el uso en tiempo real. Los resultados de la comprobación de continuidad ayudan a confirmar que la ruta de señal completa permanece íntegra desde la cámara hasta el DVR. La validación de rendimiento evalúa la calidad general del funcionamiento del sistema basándose en estos puntos de verificación, sin introducir nuevas acciones de configuración.

Las pruebas suelen incluir múltiples comprobaciones de verificación para evaluar diferentes elementos del comportamiento en tiempo real. Una comprobación de verificación de señal permite evaluar si la salida de vídeo se mantiene estable y legible en todo el sistema. Una comprobación de continuidad confirma que la ruta de conexión permanece completa sin interrupción entre los extremos. La revisión de la claridad de la imagen ayuda a identificar distorsión, ruido o degradación que puedan indicar problemas subyacentes. La evaluación de la estabilidad de la conexión se centra en si los enlaces se mantienen consistentes durante la operación continua. La detección de fallos durante las pruebas puede señalar indicios tempranos de inestabilidad que no eran visibles durante la configuración. La validación de rendimiento combina estas comprobaciones para garantizar que el sistema funcione dentro de las condiciones de estabilidad esperadas.

Tipo de prueba	Propósito	Enfoque de diagnóstico
Verificación de señal	Confirmar salida de vídeo estable	Transmisión débil o inestable
Comprobación de continuidad	Verificar ruta de señal completa	Conexión interrumpida o cortada
Prueba de claridad de imagen	Evaluar calidad de vídeo	Distorsión o ruido
Revisión de estabilidad de conexión	Verificar fiabilidad en tiempo real	Comportamiento de señal intermitente

La validación de rendimiento eficaz depende de interpretar todos los resultados de las pruebas en conjunto, no de centrarse en un solo indicador. Los sistemas estables suelen mostrar una verificación de señal consistente y una salida de imagen clara en distintas condiciones de funcionamiento. Pueden ocurrir fluctuaciones menores según las condiciones del lugar y del cable, pero no deberían afectar a la continuidad general. Cuando varias comprobaciones indican inconsistencia, a menudo sugiere problemas subyacentes en la estabilidad de la transmisión o la fiabilidad de la conexión. Las pruebas posteriores a la instalación sirven como etapa de confirmación que verifica la calidad del sistema en condiciones operativas.

Solución de problemas de instalación como ausencia de vídeo o salida de señal débil

Cuando aparece sin vídeo o señal débil en un sistema de balun CCTV, el problema suele estar relacionado con alteraciones en la integridad del cable, condiciones de fallo del conector o una alineación incorrecta de la señal en la ruta de transmisión. Estos síntomas indican que la continuidad de la señal no es estable entre la cámara y el DVR en condiciones de funcionamiento. En muchos casos, la exposición a interferencias o rutas de transmisión degradadas pueden contribuir a una calidad de vídeo reducida o a una pérdida completa de señal. La salida de señal débil suele aparecer como parpadeo o baja claridad de imagen, mientras que la ausencia de vídeo sugiere una interrupción más grave en la cadena de conexión. Ambas condiciones deben tratarse como problemas de conectividad a nivel de sistema hasta que se verifiquen mediante comprobaciones estructuradas. Los fallos también pueden aparecer combinados, lo que significa que múltiples puntos débiles pueden afectar al mismo comportamiento de salida.

La resolución del diagnóstico comienza con un flujo estructurado de aislamiento de fallos que evalúa el sistema desde el cableado físico hasta la alineación de la señal. Una comprobación de integridad del cable se realiza primero para confirmar que la ruta UTP es continua y no está dañada. Después, una inspección de fallo del conector verifica si los puntos de terminación están flojos, inestables o mal colocados. El siguiente paso incluye una verificación de polaridad para confirmar la alineación correcta del par trenzado en ambos extremos del sistema. Una vez verificadas la alineación física y eléctrica, se utiliza una verificación de señal para evaluar si la salida de vídeo se estabiliza. Los casos de señal débil pueden mejorar después de corregir problemas de conector o polaridad, mientras que las condiciones de ausencia de vídeo suelen requerir una inspección más profunda de la ruta de transmisión. El flujo de diagnóstico ayuda a aislar si el fallo se debe al cableado, la terminación o un desajuste de señal, en lugar de asumir una única causa raíz.

Síntoma	Causa probable	Acción de diagnóstico	Indicador de resolución
Sin vídeo	Integridad del cable dañada o fallo grave del conector	Comprobación de integridad del cable	Señal restaurada tras reparación o sustitución
Señal débil	Fallo del conector por conexión floja o interferencia parcial	Inspección del conector y verificación de señal	Claridad de imagen mejorada y salida estable
Distorsión intermitente	Polaridad incorrecta o terminación inestable	Verificación de polaridad y revisión de continuidad	Salida de vídeo estable durante el funcionamiento

Las decisiones de reparación dependen de si el problema se debe a fallos de conexión corregibles o a fallos estructurales más profundos en la ruta de transmisión. Si la integridad del cable está comprometida, suele ser necesaria la sustitución porque la continuidad de la señal no puede restaurarse de forma fiable. Si se identifica un fallo del conector, la reterminación o el ajuste pueden restaurar el rendimiento estable. Una verificación de polaridad fallida a menudo puede corregirse sin sustituir componentes, siempre que el cable esté intacto. Cuando la señal débil o la ausencia de vídeo persisten tras todos los pasos de diagnóstico, la estabilidad del sistema puede requerir la sustitución de componentes a nivel de elemento. La validación final siempre debe confirmar una verificación de señal estable antes de considerar el sistema operativo.
