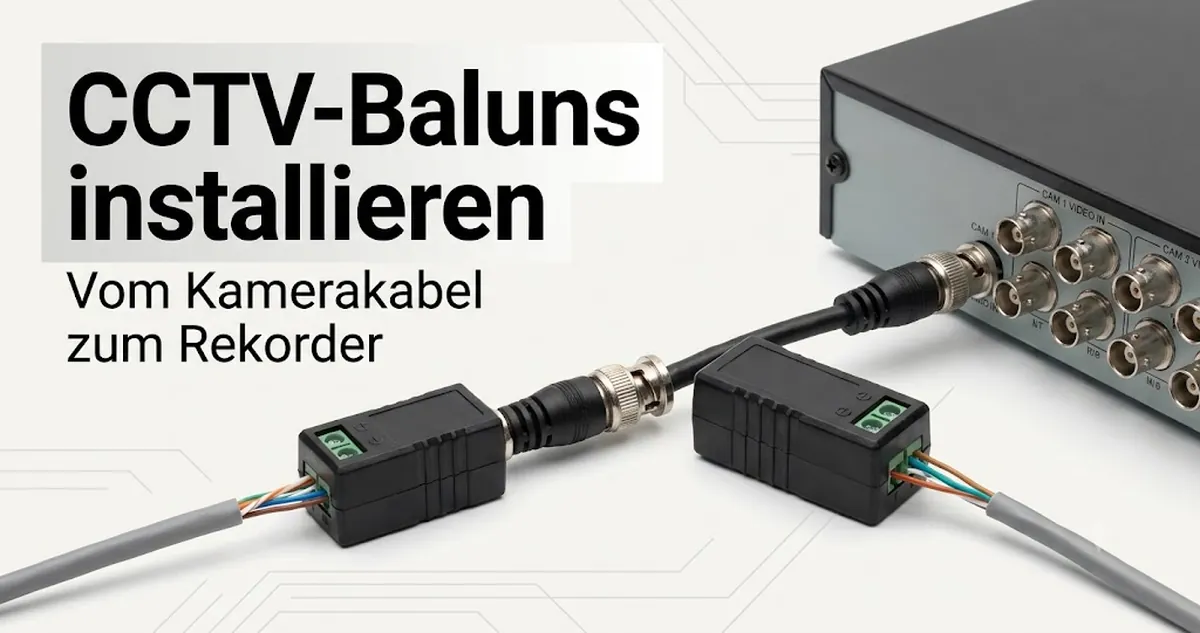

Installation von CCTV-Video-Baluns für zuverlässige Signalübertragung von Kamera zu DVR

Die Installation von CCTV-Video-Baluns ist der strukturierte Aufbau einer vollständigen Signalverbindung von Kamera zu DVR, die einen CCTV-Video-Balun nutzt, um Videosignale über UTP-Kabel zu wandeln und zu übertragen, während über BNC-Anschlüsse eine stabile Verbindung erhalten bleibt. Der Prozess legt fest, wie das Kamerasignal angepasst und über strukturierte Verkabelung übertragen wird, damit das Signal die DVR-Verbindung erreicht, ohne die Signalintegrität zu beeinträchtigen. In den meisten Installationskontexten liegt der Fokus nicht nur auf dem Verbinden von Komponenten, sondern darauf, sicherzustellen, dass jedes Glied in der Übertragungskette unter realen Betriebsbedingungen eine stabile Videoübertragung unterstützt. Dies umfasst, wie der Balun mit der Verkabelungsstruktur, der Anschlussqualität und der Systemkompatibilität interagiert. Daher sollte die Installation als kontrolliertes Systemdesign und nicht als einfacher physischer Anschluss verstanden werden.

Der Installationsprozess von CCTV-Video-Baluns funktioniert durch die Aufrechterhaltung einer durchgehenden Signalkette vom Kameraausgang über den BNC-Anschluss in das Balun-Gerät, über das UTP-Kabel und schließlich zur DVR-Verbindung. Die Signalintegrität hängt davon ab, wie konsistent jede Schnittstelle die Übertragungsqualität während der Wandlung und Leitungsführung bewahrt. In der Praxis wird oft eine stabilere Leistung erzielt, wenn Abschlussqualität, disziplinierte Kabelführung und korrekte Anschlussausrichtung als einheitliches System zusammenwirken. Das UTP-Kabel dient als Übertragungsmedium, seine Wirksamkeit hängt jedoch von der korrekten Kombination mit kompatiblen Balun-Typen und ordnungsgemäß gesicherten Verbindungen ab. Das Signalverhalten kann je nach Entfernung, Störeinflüssen und der gesamten Installationsanordnung variieren, was bedeutet, dass die Ergebnisse oft bedingungsabhängig und nicht fest vorgegeben sind.

In der Praxis wird die Installationsplanung entscheidend, wenn mehrere Kameras, lange Kabelstrecken oder gemischte Kompatibilitätsumgebungen beteiligt sind, da diese Bedingungen die gesamte Signalstabilität beeinflussen können. Ein richtig strukturierter Aufbau hilft, Risiken wie verminderte Videoqualität oder inkonsistente DVR-Eingangserkennung zu reduzieren, indem sichergestellt wird, dass jeder Kameraweg mit seiner vorgesehenen Übertragungsroute übereinstimmt. Wird die Installation als vollständiger System-Workflow betrachtet, lässt sich leichter vorhersagen, wo Signalverlust oder Fehlanpassungen auftreten können, bevor die Verbindungen endgültig hergestellt werden. Diese systemische Perspektive bereitet die Grundlage für detailliertere Konfigurationsbereiche wie Komponentenauswahl, Routing-Strategie und Fehlerbehandlung im gesamten Installationsprozess.

CCTV-Video-Baluns im Installationskontext und ihre Systemrolle verstehen

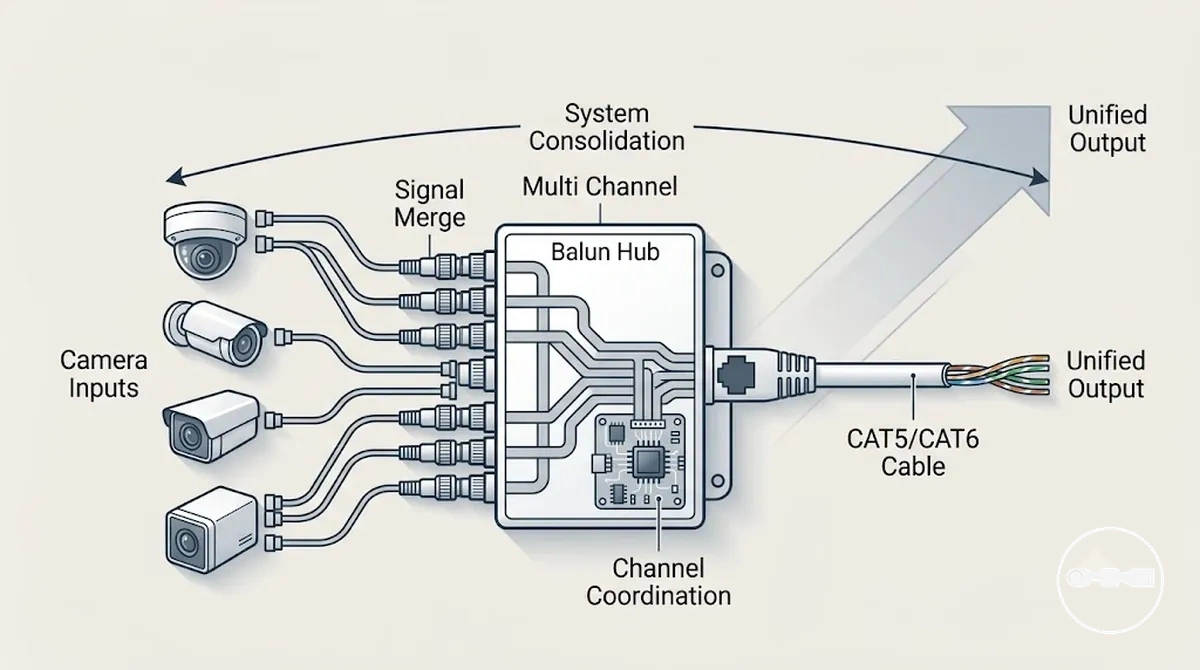

Ein CCTV-Video-Balun ist eine Signalwandlungskomponente, die die CCTV-Videoübertragung über UTP-Kabel ermöglicht, indem sie analoge oder HD-Kameraausgänge mithilfe von BNC-Anschlüssen in ein strukturiertes Verkabelungsformat überbrückt. Er definiert, wie die Signalwandlung zwischen Kameraausgang und DVR-Verbindung durch kontrollierte Übertragung anstelle direkter Koaxialverkabelung erfolgt, sodass strukturierte Verkabelungssysteme Videosignale effektiv übertragen können. Im Installationskontext legt der CCTV-Video-Balun die Systemrolle fest, BNC-Ausgänge auf UTP-Kabel-Übertragungswege abzubilden, während die Signalintegrität über die gesamte Kette erhalten bleibt. Seine Funktion konzentriert sich darauf, die Signalübertragung zwischen Kameraausgang und DVR-Eingang in strukturierten CCTV-Architekturen zu ermöglichen. Übertragungsentfernung und -stabilität können je nach Kabelqualität, Störbedingungen und Systemkompatibilität variieren.

Aus Systemperspektive arbeiten CCTV-Video-Baluns als Signaladapter-Schicht, die analoge CCTV- oder HD-CCTV-Ausgänge an die Anforderungen strukturierter Verkabelung anpasst. Ihre Leistung hängt davon ab, wie konsistent sie die Signalwandlung zwischen BNC-Eingang und UTP-Kabelausgang verwalten, während sie die Übertragungsstabilität unter wechselnden Bedingungen bewahren.

• Signalwandlung zwischen BNC-Anschluss-Eingang und UTP-Kabel-Übertragungswegen
• Anpassung analoger CCTV- und HD-CCTV-Signale für strukturierte Kabelumgebungen
• Einfluss auf die Übertragungsentfernung abhängig von Kabelqualität und Systemaufbau
• Störfestigkeit, geprägt durch Störpegel und Verkabelungskonsistenz

Verschiedene CCTV-Video-Balun-Typen können das Systemverhalten beeinflussen, insbesondere in Szenarien mit größerer Übertragungsentfernung oder gemischten Kompatibilitätskonfigurationen. Während die Kernrolle die Signalwandlung bleibt, hängt die Wirksamkeit davon ab, wie gut das Gerät mit der Kabelqualität, der Anschlussstabilität und dem gesamten Installationsdesign harmoniert. In der Praxis sollte die Systemleistung als kombiniertes Zusammenspiel der Komponenten bewertet werden und nicht als Ergebnis eines einzelnen Geräts. Diese konzeptionelle Abgrenzung hilft, das Systemverständnis von späteren Installations- und Fehlerbehebungsphasen zu trennen.

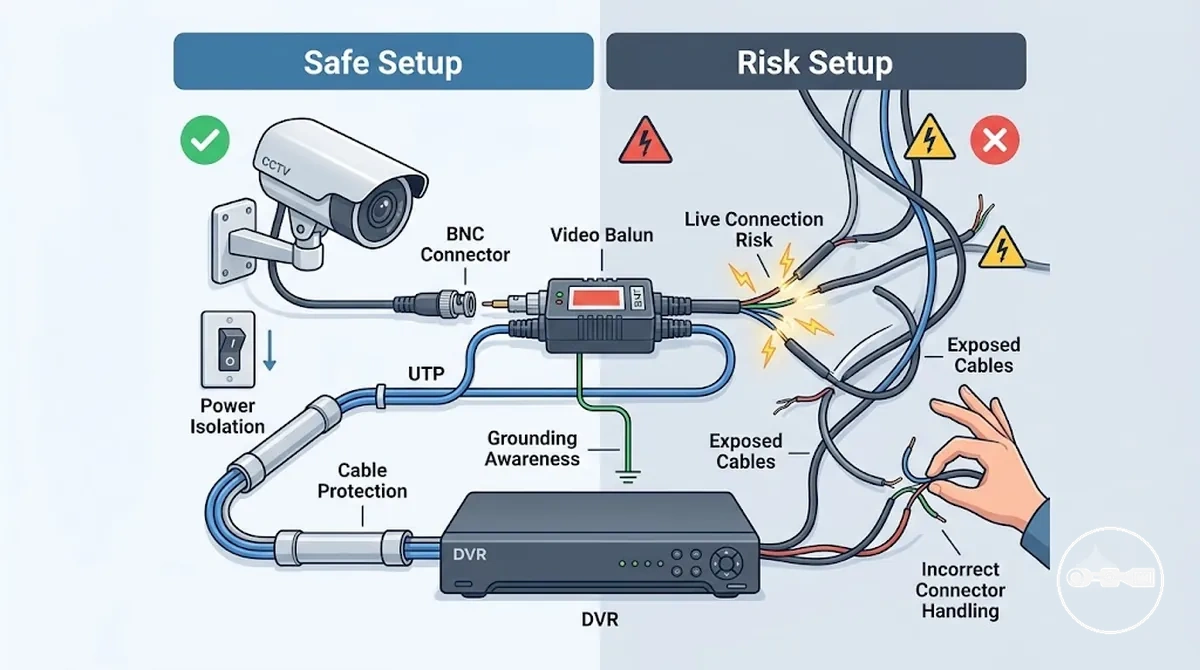

Sicherheitsanforderungen für Niederspannung und elektrische Vorsichtsmaßnahmen vor der Installation

Die Installation von CCTV-Niederspannungssystemen bezeichnet einen kontrollierten Arbeitszustand, bei dem Strom auf reduzierten elektrischen Niveaus vorhanden ist, der jedoch bei falscher Handhabung noch Gerätestress oder Verbindungsinstabilität verursachen kann. Die Risiken steigen, wenn Verbindungen von CCTV-Video-Baluns bei aktiver Spannung hergestellt werden, insbesondere über UTP-Kabelstrecken und BNC-Anschlüsse. In vielen Installationsumgebungen kann unzureichendes Erdungsbewusstsein oder unsachgemäße Handhabung von Anschlüssen Signalstörungen verursachen, die die Kameraausgabe und die Zuverlässigkeit der DVR-Verbindung beeinträchtigen. Kabelverlegebereiche mit freiliegenden Leitern können zudem die Wahrscheinlichkeit versehentlicher Kurzschlüsse oder Störungen steigern. Diese Bedingungen machen die Installationsumgebung von einer disziplinierten Handhabung sowohl elektrischer als auch physischer Komponenten abhängig. Deswegen wird die Stromtrennung zu einem kritischen Faktor, bevor mit systemweiten Verbindungsarbeiten begonnen wird.

Niederspannungs-CCTV-Systeme sollten mit kontrollierten Sicherheitsprüfungen vorbereitet werden, bevor Anschlusshandhabung oder Signalführung beginnt, insbesondere wo CCTV-Video-Baluns BNC-Ausgänge mit UTP-Kabelleitungen verbinden. Der korrekte Ansatz beginnt mit der Stromtrennung, um versehentliche Signalstörungen oder Gerätestress während des Aufbaus zu verhindern. Erdungsbewusstsein hilft, unerwünschte Rauschpfade zu reduzieren, die die Übertragungsstabilität zwischen Kameraausgang und DVR-Verbindung beeinträchtigen können. Kabelschutz stellt zudem sicher, dass die physische Integrität des UTP-Kabels während der Verlegung und des Anschlusses erhalten bleibt. Vorsicht: Das Anschließen unter Spannung oder die Handhabung von Anschlüssen unter Strom kann die Signalinstabilität verstärken und unnötigen Stress auf Systemkomponenten ausüben. Die Befolgung dieser Vorsichtsmaßnahmen unterstützt ein sichereres Systemverhalten, indem vermeidbare elektrische und signalbezogene Risiken reduziert werden, während stabile Betriebsbedingungen bei Wiederherstellung der Stromversorgung erhalten bleiben.

• Stromtrennung vor Handhabung von Anschlüssen
• Anschließen unter Spannung an BNC-Anschluss oder Balun-Gerät vermeiden
• Erdungsbewusstsein über den gesamten Installationsaufbau hinweg aufrechterhalten
• UTP-Kabel vor Knicken oder Oberflächenschäden schützen
• Verbindungsstabilität prüfen, bevor die Systemstromversorgung wiederhergestellt wird

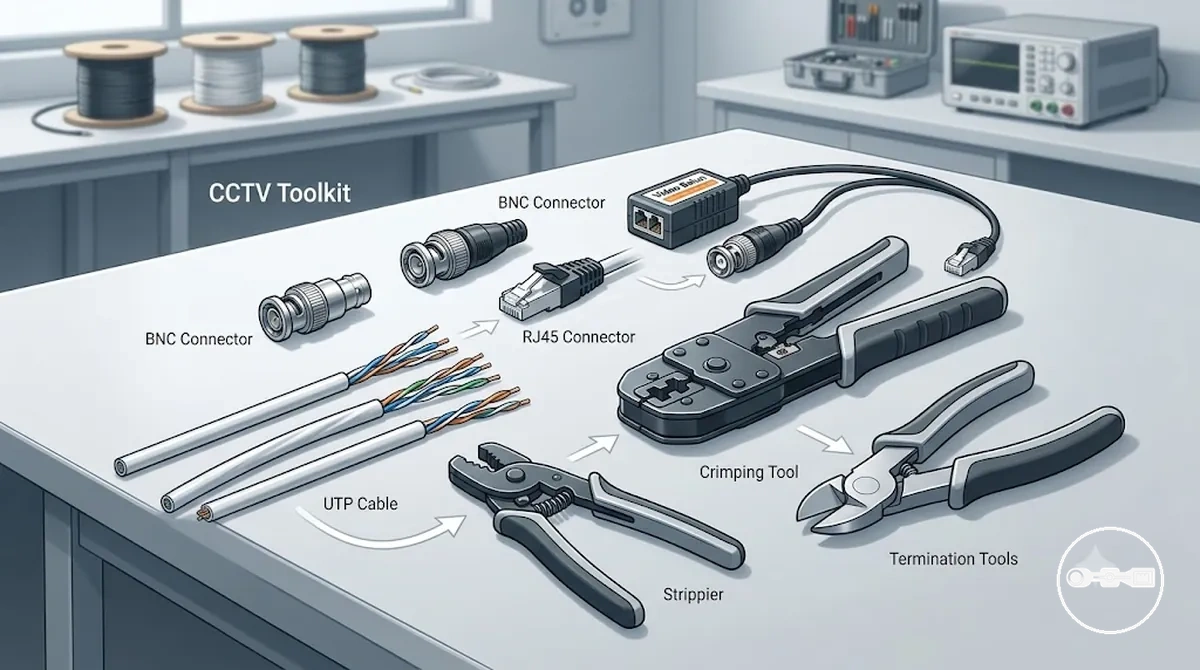

Erforderliche Werkzeuge, Anschlüsse und kompatible Komponenten für den CCTV-Balun-Aufbau

Der Installationswerkzeugsatz für den CCTV-Video-Balun-Aufbau bezeichnet die Sammlung physischer Werkzeuge und Verbindungskomponenten, die erforderlich sind, um eine stabile Signalwandlung zwischen CCTV-Kameraausgängen und DVR-Systemen über UTP-Kabelinfrastruktur zu ermöglichen. Er basiert auf einer strukturierten Kompatibilität zwischen Abisolierwerkzeugen, Anschlusstypen und Verkabelungsstandards, die einen konsistenten Signalfluss unterstützen. In den meisten Niederspannungs-CCTV-Umgebungen definiert der Werkzeugsatz, wie effizient BNC-Anschlüsse mithilfe eines Balun-Geräts in eine strukturierte netzwerkartige Verkabelung überführt werden. Das System hängt von der genauen Abstimmung zwischen physischen Anschlüssen und Kabelvorbereitungswerkzeugen ab, um die Signalintegrität zu erhalten. Ohne den korrekten Werkzeugsatz können selbst ordnungsgemäß ausgelegte Komponenten keine stabile Übertragung über den Installationsaufbau liefern.

Der erforderliche Aufbau funktioniert durch die Kombination von Abisolierwerkzeugen mit kompatiblen Anschlüssen und strukturierten Verkabelungselementen, um eine zuverlässige Signalübertragung vom Kameraausgang zur DVR-Verbindung sicherzustellen. Eine Crimpzange wird typischerweise als Teil der Abisolierwerkzeuge verwendet, um RJ45-Anschlussenden an UTP-Kabel vorzubereiten und so strukturierte Übertragungswege für Videosignale zu ermöglichen. Der BNC-Anschluss stellt die kameraseitige Schnittstelle bereit, während der RJ45-Anschluss die Anpassung an die strukturierte Verkabelung über das Balun-Gerät unterstützt. UTP-Kabel dient als Übertragungsmedium, das gewandelte Signale über Entfernungen trägt, wobei Qualität und Konsistenz des Anschlusses die Stabilität direkt beeinflussen. Wenn diese Komponenten korrekt aufeinander abgestimmt sind, unterstützt das System ein vorhersagbareres Signalverhalten unter verschiedenen Installationsbedingungen.

• Abisolierwerkzeuge zum Vorbereiten und Sichern von Kabelenden
• Crimpzange zum Anbringen von RJ45-Anschlüssen an UTP-Kabel
• BNC-Anschluss für die kameraseitige Signaleingangsschnittstelle
• RJ45-Anschluss für die Integration in strukturierte Verkabelung
• UTP-Kabel für die Signalübertragung durch das Balun-System

Die Komponentenkompatibilität spielt eine entscheidende Rolle bei der Vermeidung von Signalverlust oder Instabilität, insbesondere wenn nicht aufeinander abgestimmte Anschlüsse oder unsachgemäße Anschlusspraktiken vorkommen. Eine falsche Kombination von BNC-Anschluss-Schnittstellen und RJ45-Anschluss-Terminierungen kann Impedanzprobleme verursachen, die die gesamte Übertragungsqualität beeinträchtigen. Ebenso kann eine inkonsistente Verwendung von Abisolierwerkzeugen die Verbindungszuverlässigkeit über den gesamten Installationsaufbau hinweg verringern. Die Qualität der Kabelvorbereitung und die Passgenauigkeit der Anschlüsse sind ebenfalls Schlüsselfaktoren, die die langfristige Systemstabilität beeinflussen. Aus diesem Grund sollten Werkzeugauswahl und Komponentenabstimmung stets als ein einziges zusammenhängendes System und nicht als isolierte Einzelteile betrachtet werden.

Kabelkompatibilität, Entfernungsgrenzen und Signalqualitätsfaktoren in CCTV-Balun-Systemen

Kabelkategorie und Installationsentfernung bestimmen, wie sich CCTV-Video-Balun-Systeme hinsichtlich Signalstabilität und Signaldämpfung verhalten. Die Beziehung zwischen UTP-Kabeltyp und Übertragungslänge beeinflusst direkt, wie sauber Videodaten vom Kameraausgang zum DVR-Eingang übertragen werden. In Niederspannungs-CCTV-Konfigurationen ist die Signalqualität nicht durch eine einzelne Komponente festgelegt, sondern dadurch, wie die Kabelstruktur die Übertragungsleistung unterstützt oder begrenzt. Die Eigenschaften des UTP-Kabels beeinflussen, wie viel Störfestigkeit während der Verlegung und des Anschlusses erhalten bleibt. Mit zunehmender Entfernung wird die Signaldämpfung in der Regel deutlicher, abhängig von den Installationsbedingungen. Aus diesem Grund müssen Kabelauswahl und Verlegeplanung stets gemeinsam betrachtet werden und nicht unabhängig voneinander.

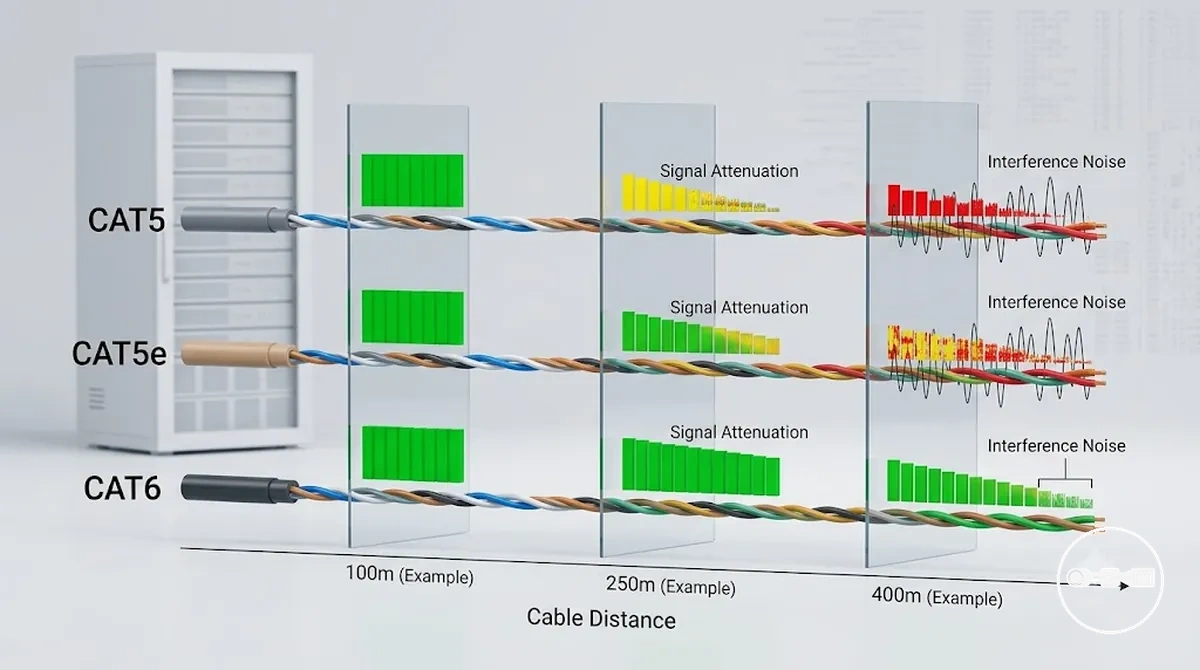

CAT5-, CAT5e- und CAT6-Kabel unterscheiden sich darin, wie sie Störfestigkeit, Konsistenz der Adernpaare und allgemeine Übertragungsqualität in CCTV-Video-Balun-Konfigurationen handhaben. CAT5-Kabel bietet grundlegende Unterstützung für strukturierte Verkabelung, kann aber bei längeren Strecken oder in störungsreichen Umgebungen höhere Signalverluste aufweisen. CAT5e verbessert die Präzision der Adernpaare, was unter ähnlichen Bedingungen Störungen reduzieren und die Signalstabilität im Vergleich zu CAT5 verbessern kann. CAT6 bietet aufgrund der engeren inneren Struktur in der Regel eine höhere Störfestigkeit und ein konsistenteres Übertragungsverhalten, wobei die tatsächliche Leistung weiterhin von der Installationsqualität abhängt. CAT5e wird in vielen Niederspannungs-CCTV-Systemen oft als ausgewogene Option zwischen Kosten und Leistung verwendet. Keine dieser Kabelkategorien garantiert jedoch eine feste Distanzleistung, da Umgebungsfaktoren die Ergebnisse weiterhin beeinflussen. Leistungsunterschiede werden mit zunehmender Kabellänge in realen Installationen deutlicher.

Kabeltyp	Störfestigkeit	Signalstabilität	Typisches Verhalten
CAT5	Basis	Mäßig	Empfindlicher gegenüber Entfernung und Störungen
CAT5e	Verbessert	Stabil	Ausgewogene Leistung in den meisten Konfigurationen
CAT6	Höher	Konsistenter	Besser geeignet für längere oder gestörte Strecken

Installationsumgebung und Kabellänge beeinflussen gemeinsam, wie stark die Signalverschlechterung in CCTV-Balun-Systemen ausfällt. Längere Kabelstrecken erhöhen die Wahrscheinlichkeit von Signaldämpfung, insbesondere wenn die Verlegung durch elektrisch gestörte oder physisch komplexe Umgebungen führt. Feuchtigkeitseinwirkung, elektromagnetische Störungen und schlechte Kabelverwaltung können die Übertragungsqualität unabhängig von der Kabelkategorie weiter beeinträchtigen. Selbst mit höherwertigen Kabeln wie CAT6 hängt die Leistung weiterhin von der Anschlussqualität und dem Verlegungsdesign ab. Daher sollte die Kabelkategorie als beitragender Faktor und nicht als feste Garantie für die Signalleistung unter allen Installationsbedingungen betrachtet werden.

Planung von Kamera-, Kabel- und DVR-Layout für die korrekte CCTV-Balun-Installation

Die Planung des Installationslayouts ist die Grundlage eines stabilen CCTV-Video-Balun-Systems, da sie definiert, wie Kamerapositionierung, Kabelführung und DVR-Ausrichtung zusammenwirken, bevor physische Arbeiten beginnen. Bei schwacher Planung kann das Systemlayout ineffiziente Wege erzeugen, die die gesamte Kabellänge erhöhen und die Signalqualität unter realen Bedingungen beeinträchtigen können. Die Kamerapositionierung legt den räumlichen Erfassungsbereich fest und bestimmt, wie weit Signale durch das System reisen müssen. Die Effizienz der Kabelführung beeinflusst, wie direkt Signale zwischen den Endpunkten verlaufen und wie stark sie Störquellen ausgesetzt sind. Die DVR-Ausrichtung definiert, wie Kanäle organisiert sind und wie Verbindungen zu physischen Kamerastandorten zugeordnet werden. Zusammen prägen diese Elemente das Installationslayout und seine Fähigkeit, stabiles Übertragungsverhalten aufrechtzuerhalten.

Das Installationslayout hängt von einer strukturierten Koordination zwischen Kamerapositionierung, Kabelführung und DVR-Ausrichtung ab und nicht von isolierten Platzierungsentscheidungen. Die Kamerapositionierung sollte die Erfassungslogik priorisieren und gleichzeitig die Verlegungsentfernung in praktikablen Grenzen halten, um eine gleichbleibende Signalqualität zu unterstützen. Die Kabelführung sollte vorhersehbaren und kontrollierten Wegen folgen, die unnötige Biegungen, Überlappungen oder Störeinflüsse reduzieren. Die DVR-Ausrichtung sollte dem physischen Layout der Kameras entsprechen, um eine klare Anschlussplanung und organisierte Eingangszuordnung zu unterstützen. Eine einfache Planungscheckliste umfasst das Festlegen von Kameraerfassungspunkten, das Kartieren von Verlegungswegen, das Abgleichen von DVR-Kanälen mit Kamerastandorten, das Schätzen der gesamten Kabellänge und das Identifizieren möglicher Störzonen. Dieser strukturierte Ansatz hilft, Risiken durch übermäßige Kabellänge oder schlecht geplante Verlegung in CCTV-Balun-Systemen zu reduzieren.

Eine gut strukturierte Planung kann die Systemstabilität unterstützen, indem sie die Variabilität des Signalverhaltens über das Installationslayout hinweg verringert. Eine optimierte Kamerapositionierung hilft, eine ausgewogene Erfassung aufrechtzuerhalten und gleichzeitig übermäßige Komplexität der Kabelführung zu begrenzen. Eine kontrollierte Kabelführung kann die Einwirkung von Umgebungsstörungen reduzieren, die die Signalqualität beeinträchtigen können. Eine korrekte DVR-Ausrichtung verbessert die Systemorganisation und verringert Verbindungsfehlanpassungen zwischen Eingängen und physischen Kameras. Die Ergebnisse bleiben jedoch von den Ausführungsbedingungen abhängig, einschließlich der Installationsumgebung und der Genauigkeit der Verlegung. Aus diesem Grund sollte die Planung des Installationslayouts als Kontrollmechanismus behandelt werden, der die Vorhersagbarkeit verbessert, ohne feste Leistungsergebnisse zu garantieren.

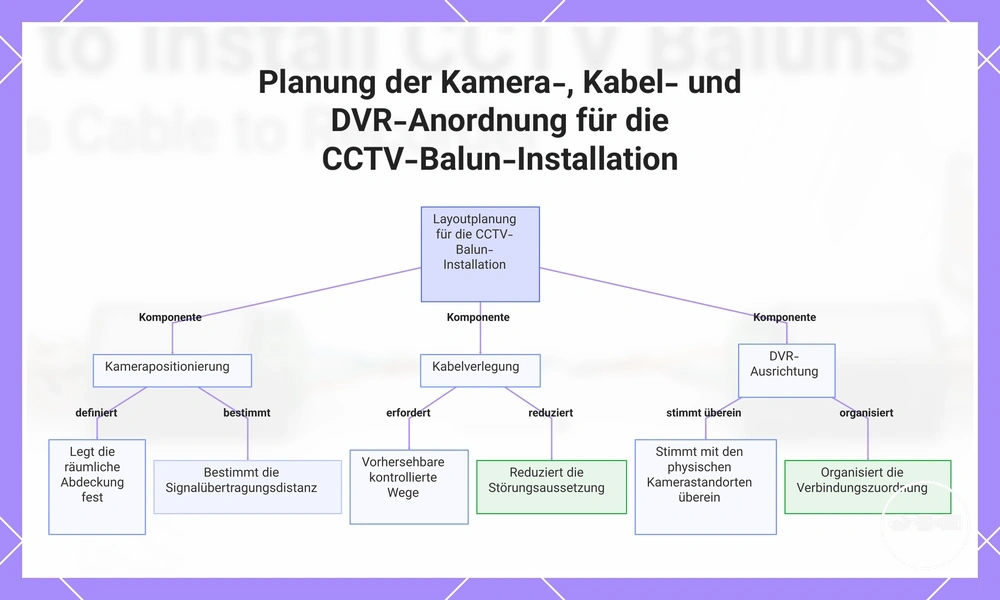

Diese Grafik zeigt die drei Hauptelemente der Layoutplanung für die CCTV-Balun-Installation sowie deren spezifische Anforderungen und Vorteile, die gemeinsam die Systemstabilität unterstützen.

Schrittweiser Installationsprozess vom Kameraanschluss bis zur DVR-Integration

Der schrittweise Installationsprozess definiert, wie die Kontinuität des Signalwegs von der Kamerabeschaltung über die Balun-Paarung, die UTP-Verlegung und den DVR-Eingangsanschluss in einem strukturierten CCTV-Video-Balun-System aufrechterhalten wird. Der Arbeitsablauf hängt von der korrekten Endpunktausrichtung zwischen jeder Stufe ab, sodass der Signalweg von der Quelle zum Aufzeichnungsgerät konsistent bleibt. In den meisten Konfigurationen variieren die Installationsergebnisse je nach Systemdesign, Kabelanordnung und Kanalstruktur. Die Kamerabeschaltung bereitet das Signal an der Quelle vor, während die Balun-Paarung die korrekte Wandlung für die Übertragung sicherstellt. Die UTP-Verlegung führt das Signal dann durch das Installationslayout zum Aufzeichnungssystem. Der DVR-Eingang vervollständigt die Kette, indem er eingehende Signale strukturierten Kanälen zuweist.

Die Kamerabeschaltung beginnt den Prozess, indem sie den Kameraausgang für eine stabile Übertragung über die Balun-Paar-Verbindung vorbereitet. Das Balun-Paar fungiert als Schnittstelle, die das Signal wandelt und in ein für die UTP-Verlegung geeignetes Format bringt. Eine korrekte Verbindungskontinuität auf dieser Stufe ist wichtig, um eine falsche Polarität oder vertauschte Paarung zu vermeiden, die die Integrität des Signalwegs stören kann. Die Verdrahtungsreihenfolge muss mit dem vorgesehenen Layout übereinstimmen, um ein stabiles Übertragungsverhalten zu unterstützen. In vielen Systemen kann eine falsche Kamerabeschaltung zu instabilen oder fehlenden Signalen auf der DVR-Eingangsstufe führen. Sobald die Verbindung hergestellt ist, werden in der Regel grundlegende Durchgangsprüfungen durchgeführt, um die korrekte Endpunktausrichtung vor der Verlegung zu bestätigen. Diese Stufe bildet die Grundlage des gesamten Signalwegs.

Die UTP-Verlegung führt das gewandelte Signal durch das Installationslayout und bestimmt, wie effizient das Signal den DVR-Eingang erreicht. Paarzuordnung und Kabelkennzeichnung sind auf dieser Stufe entscheidend, um die Klarheit der Installationssequenz zu wahren und Konfigurationsfehler zu reduzieren. Eine falsche Paarung während der Verlegung kann zu Übersprechen oder falsch ausgerichteten Endpunkten führen. Der Verlegungsweg sollte einem strukturierten Plan folgen, der die Kontinuität des Signalwegs bewahrt und gleichzeitig unnötige Komplexität minimiert. Die Disziplin der Installationssequenz hilft, die Klarheit zu wahren, wenn mehrere Kameraleitungen im selben System beteiligt sind. Diese Stufe konzentriert sich auf die Aufrechterhaltung stabiler Übertragungsbedingungen über das physische Layout hinweg.

Die DVR-Eingangs-Integration schließt den Prozess ab, indem eingehende Signale korrekten Kanalzuweisungen innerhalb des Aufzeichnungssystems zugeordnet werden. Die DVR-Konfiguration muss mit der physischen Verdrahtungsreihenfolge übereinstimmen, um sicherzustellen, dass jedes Kamerabild korrekt identifiziert wird. Eine Signalüberprüfung wird in der Regel nach dem Anschluss durchgeführt, um zu bestätigen, dass die Übertragungsintegrität von der Kamera zum Aufzeichnungsgerät erhalten bleibt. Fehler bei der Kanalzuweisung können zu falschen Bildschirmanzeigen oder einer falschen Aufzeichnungszuordnung im System führen. Eine korrekte Endpunktausrichtung zwischen UTP-Verlegung und DVR-Eingang gewährleistet eine stabile Systemorganisation. Auf dieser Stufe wird der vollständige Signalweg validiert, um eine konsistente Kontinuität über die gesamte Installation hinweg zu bestätigen.

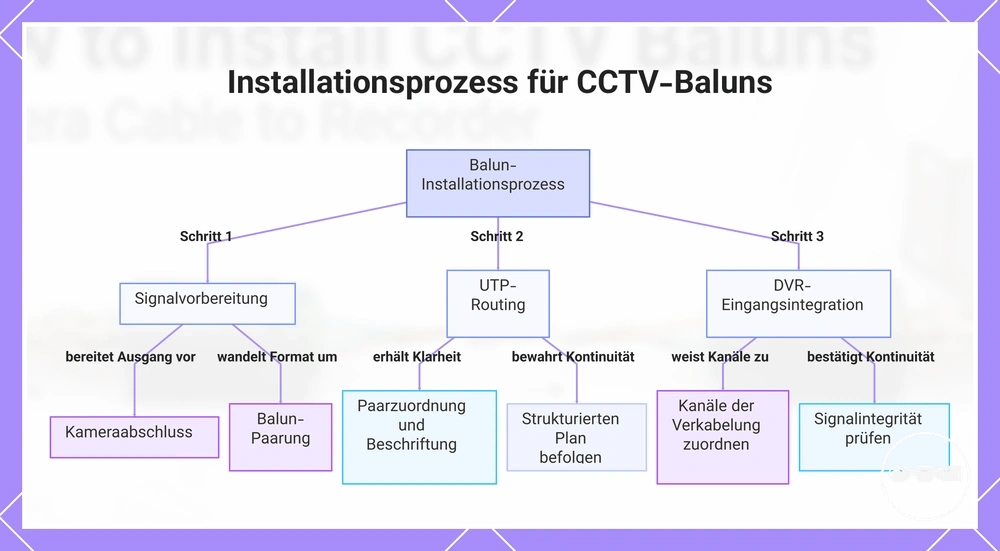

Dieses Diagramm zeigt die drei Hauptphasen der Installation eines CCTV-Balun-Systems, von der Signalvorbereitung über das UTP-Routing bis zur Integration des DVR-Eingangs, mit wichtigen Prüfungen und Aktionen in jeder Phase.

Anschließen von Video- und Strom-Baluns für stabile Signal- und Stromversorgung

Das Anschließen von Video- und Strom-Baluns bezeichnet einen kombinierten Übertragungsansatz, bei dem ein Strom-Balun und ein Videosignalpfad als separate, aber koordinierte Kanäle innerhalb eines CCTV-Installationssystems arbeiten. Der Strom-Balun verwaltet die CCTV-Stromversorgung, während das Videosignal je nach Systemkonfiguration über einen dedizierten Balun-Pfad über UTP-Kabel geführt wird. Diese Trennung ermöglicht die unabhängige Handhabung von elektrischer Last und Signalübertragung innerhalb derselben Infrastruktur. Das Strom-Video-System ist darauf ausgelegt, Funktionen über verschiedene Pfade zu trennen, zu liefern und zu stabilisieren, anstatt sie in einer einzigen Leitung zusammenzuführen. Das Gesamtverhalten hängt davon ab, wie das System strukturiert ist und wie jeder Pfad innerhalb des Installationslayouts ausgerichtet ist.

Die Spannungsstabilität in diesen kombinierten Konfigurationen hängt von der Entfernung, den Lastanforderungen und der Qualität des für die CCTV-Stromversorgung verwendeten UTP-Kabels ab. Längere Kabelstrecken können einen Spannungsabfall verursachen, der angeschlossene Geräte je nach deren Strombedarf und Konfiguration beeinträchtigen kann. Der Videosignal- und der Strompfad müssen ordnungsgemäß getrennt bleiben, um das Störungsrisiko zwischen elektrischer und Datenübertragung zu verringern. Elektrisches Rauschen kann dennoch auftreten, wenn die Trennung zwischen den Pfaden nicht konsistent über das gesamte Layout hinweg aufrechterhalten wird. Vorsicht: Ein Spannungsabfall wird mit zunehmender Kabellänge oder steigendem Lastbedarf wahrscheinlicher und kann die Systemstabilität je nach Installationsbedingungen beeinträchtigen. Aus diesem Grund ist die Stabilität bedingt und nicht garantiert und variiert je nach Konfigurationsdesign.

Konfigurationsentscheidungen bestimmen, wie effektiv Strom-Balun- und Videosignalpfade innerhalb derselben Installationsumgebung arbeiten. Die UTP-Kabelverlegung, die Entfernungsplanung und die Lastverteilung beeinflussen alle die CCTV-Stromversorgung und das gesamte Übertragungsverhalten. Einige Konfigurationen verbessern die Trennung zwischen Signal- und Stromleitungen, was das Störungsrisiko unter bestimmten Bedingungen verringern kann. Andere Layouts priorisieren die Installationseffizienz, können aber die Empfindlichkeit gegenüber Spannungs- und Signalschwankungen erhöhen. Die Systemleistung hängt daher davon ab, wie gut die Konfigurationsentscheidungen mit den Geräteanforderungen und Umgebungsbedingungen übereinstimmen. Die kombinierte Übertragung sollte als systemweites Design bewertet werden, bei dem die Ergebnisse je nach Installationsstruktur variieren und nicht festgelegtem Verhalten entsprechen.

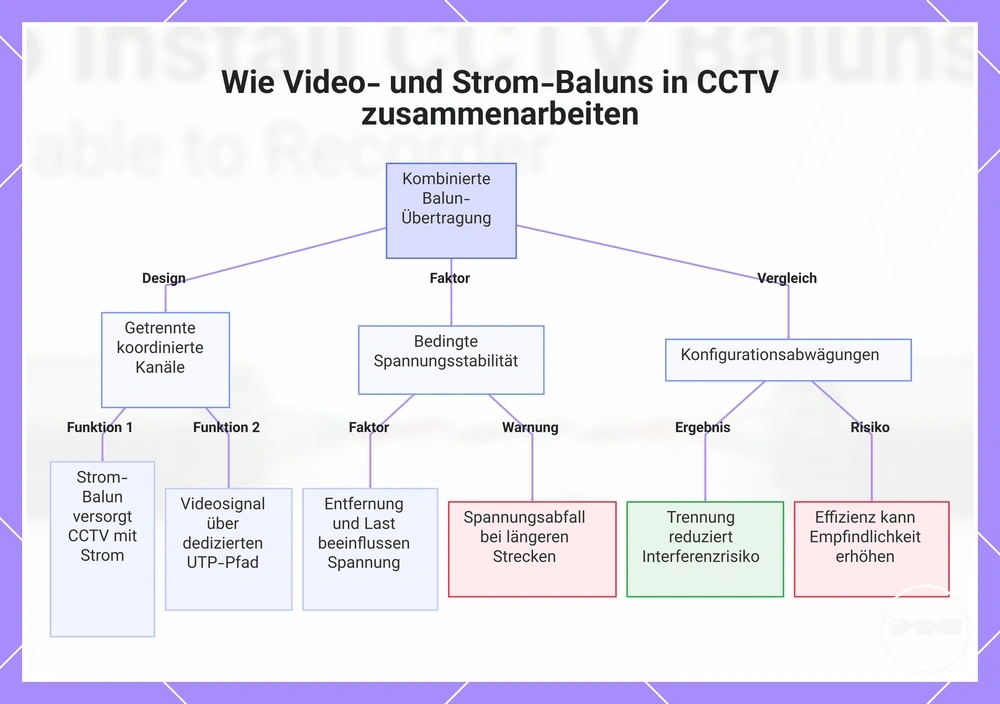

Diese Grafik erklärt das Designprinzip, die Stabilitätsfaktoren und die Konfigurationsabwägungen der kombinierten Video- und Strom-Balun-Übertragung in CCTV-Systemen.

CCTV-Balun-Anschlusspläne, Verdrahtungsregeln und Polaritätskonfiguration

Die Sicherstellung einer korrekten CCTV-Balun-Verkabelungskonfiguration beginnt mit der Polarität und der Adernpaar-Ausrichtung, da diese die Signalintegrität über den Übertragungsweg direkt bestimmen. Die Polarität des CCTV-Baluns bezeichnet die korrekte Zuordnung von positiven und negativen Signalpfaden und gewährleistet ein stabiles Videosignalverhalten während der Übertragung. Die Adernpaar-Struktur unterstützt einen symmetrischen elektrischen Fluss, was hilft, eine konsistente Signalintegrität über das UTP-Kabel aufrechtzuerhalten. Die Anschlussausrichtung stellt sicher, dass beide Endpunkte von der Kamera zum Empfänger derselben Verdrahtungslogik folgen. Bei falscher Polaritätszuordnung können unter bestimmten Installationsbedingungen Signalverlust oder Verzerrungen auftreten. Die Gesamtleistung hängt davon ab, wie genau die Verdrahtungsregeln an beiden Enden des Systems interpretiert und angewendet werden.

Verdrahtungskonsistenz ist wesentlich, da CCTV-Systeme von einem genauen Endpunktabgleich zwischen Kamerabeschaltung und Empfängereinheiten abhängen. Die Signalintegrität bleibt erhalten, wenn die Adernpaare während der gesamten UTP-Kabelstrecke korrekt gepaart bleiben. Die Anschlussausrichtung muss auf beiden Seiten konsistent bleiben, um stabiles Übertragungsverhalten zu bewahren. Inkonsistente Verkabelung kann Fehlanpassungsbedingungen einführen, die die Übertragungsstabilität beeinträchtigen und das Störungsrisiko erhöhen. Die Diagrammauswertung hilft, die Installationskorrektheit sicherzustellen, bevor die physische Verbindung abgeschlossen wird. Die Paarungsgenauigkeit während der Beschaltung unterstützt stabiles Systemverhalten über verschiedene Installationslayouts hinweg. Wenn die Verdrahtungsregeln konsequent befolgt werden, wird die Wahrscheinlichkeit von Verzerrungen unter normalen Betriebsbedingungen reduziert.

Eine falsche Polarität oder Paarung kann anhand mehrerer Diagnosehinweise in Bezug auf Signalverhalten und Übertragungsqualität erkannt werden.

• Signalverlust oder schwache Videoausgabe
• Bildverzerrung oder instabiles Bild
• Abweichende oder umgekehrte Polaritätsanzeichen bei Prüfungen
• Unterbrochene Übertragung oder flackerndes Signal
• Verminderte Klarheit durch Adernpaar-Fehlausrichtung

Diese Probleme deuten oft auf Schwierigkeiten bei der Verdrahtungskonsistenz, der Anschlussausrichtung oder dem Endpunktabgleich hin. In vielen Fällen stehen sie mit falscher Polaritätskonfiguration oder Paarungsfehlern in Verbindung und nicht mit einem vollständigen Systemausfall. Die grundlegende Fehlererkennung umfasst die Überprüfung der Polaritätsausrichtung, die Kontrolle der Adernpaar-Reihenfolge und die Bestätigung der Anschlussgenauigkeit. Die Durchsicht des Schaltplans kann helfen, Abweichungen zwischen der beabsichtigten Verdrahtungslogik und der tatsächlichen Installation zu identifizieren. Wenn diese Prüfungen systematisch angewendet werden, kann die Installationskorrektheit verbessert werden, ohne einen absoluten Systemausfall anzunehmen.

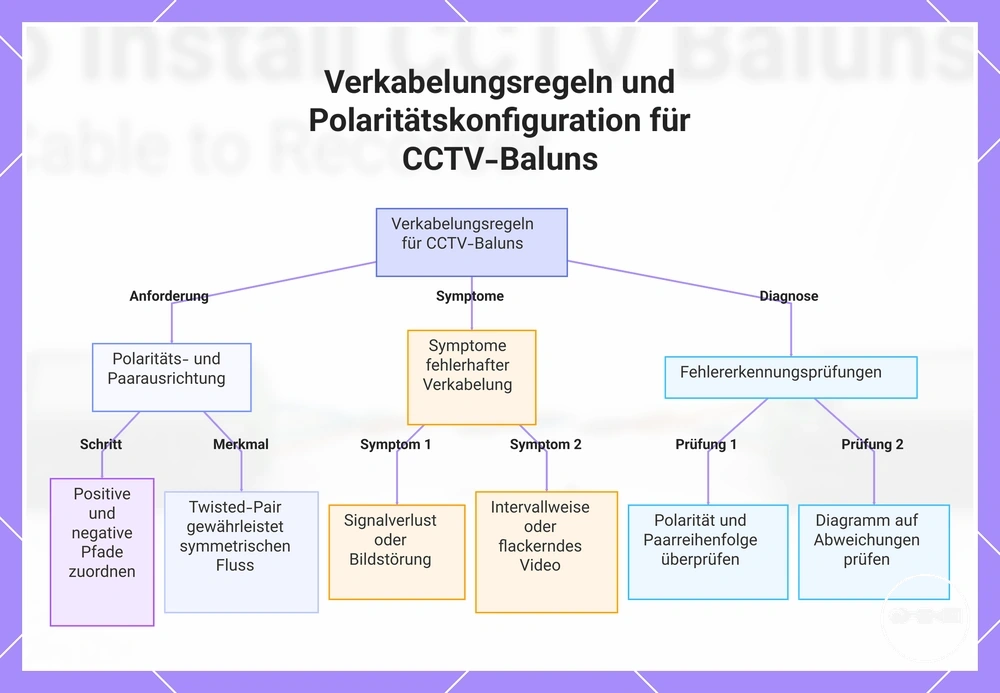

Dieses Diagramm zeigt die grundlegenden Verkabelungsregeln für CCTV-Baluns, einschließlich der Ausrichtung von Polarität und Twisted-Pair, häufige Symptome fehlerhafter Verkabelung und grundlegende Fehlererkennungsprüfungen.

Häufige Installationsfehler, die zu Signalverlust und Videoverzerrung führen

Installationsfehler in CCTV-Balun-Systemen treten oft auf, wenn lose Anschlüsse, falsche Paarung, übermäßige Kabellänge oder Störeinwirkungen den vorgesehenen Signalweg stören. Diese Installationsfehler beeinträchtigen typischerweise, wie Verdrahtungskonsistenz und Anschlussausrichtung die stabile Übertragung über das System aufrechterhalten. In vielen Fällen fällt die Signalintegrität nicht sofort aus, sondern verschlechtert sich allmählich, wenn mehrere kleine Fehler zusammenwirken. Kabellänge über praktikable Grenzen hinaus kann die Empfindlichkeit gegenüber Störungen erhöhen und Probleme mit schwachen Verbindungen verstärken. Lose Anschlüsse können stabilen Kontakt an Endpunkten verringern und zeitweise Verbindungsprobleme einbringen. Falsche Paarung von Adernpaaren kann die symmetrische Übertragung weiter destabilisieren und die gesamte Videoklarheit beeinträchtigen.

Signalverlust und Videoverzerrung resultieren in der Regel aus einer Kombination von Installationsfehlern und nicht aus einem einzelnen isolierten Fehler. Lose Anschlüsse können direkt zu instabilen Verbindungen beitragen, was oft zu unterbrochenem Signalverlust führt. Falsche Paarung stört die symmetrische Übertragung und kann sichtbare Verzerrung oder ungleichmäßige Bildqualität verursachen. Übermäßige Kabellänge erhöht die Dämpfung, was die Signalstärke schwächt und zu deutlicherer Verschlechterung führen kann. Störungen von nahegelegenen elektrischen Quellen können Rauschmuster einbringen, die die Signalklarheit und -stabilität beeinträchtigen. Probleme mit der Anschlussausrichtung können die Signalintegrität weiter verringern, indem sie die Endpunktkontinuität schwächen. Zusammen beeinflussen diese Faktoren, ob das System geringfügige Verschlechterung oder kritischere Verbindungsfehlerbedingungen erfährt.

Installationsfehler	Symptom	Diagnosemuster
Lose Anschlüsse	Signalverlust	Unterbrochene oder instabile Videoverbindung
Falsche Paarung	Videoverzerrung	Rauschen oder ungleichmäßige Bildklarheit
Übermäßige Kabellänge	Schwaches Signal	Allmähliche Verschlechterung über die Entfernung
Störeinwirkung	Videorauschen	Flackernde oder gemusterte Verzerrung

Effektive Fehlererkennung umfasst die Überprüfung der Verdrahtungskonsistenz, die Kontrolle der Anschlussausrichtung und die Bewertung der Kabellänge im Verhältnis zu den Installationsbedingungen. Lose Anschlusspunkte sollten auf stabilen physischen Kontakt geprüft werden. Falsche Paarung sollte durch die Adernpaar-Ausrichtung an beiden Endpunkten zurückverfolgt werden. Störquellen sollten durch Überprüfung nahegelegener elektrischer Geräte oder Verlegewege identifiziert werden. Diagnosemuster sollten stets die Möglichkeit mehrerer zusammenwirkender Fehler in Betracht ziehen, anstatt von einer einzelnen Ursache auszugehen. Dieser Ansatz verbessert die Klarheit bei der Unterscheidung zwischen geringfügiger Verschlechterung und kritischerer Systeminstabilität.

Tests nach der Installation, Signalüberprüfung und Leistungsvalidierung

Tests nach der Installation sind ein Systemvalidierungsprozess, der die Signalklarheit, -stabilität und -kontinuität im CCTV-Balun-Setup nach Abschluss der Installation bestätigt. Der Schwerpunkt liegt auf der Signalüberprüfung, um sicherzustellen, dass der Übertragungsweg unter realen Betriebsbedingungen ein konsistentes Verhalten beibehält. Die Bildklarheit wird bewertet, um zu bestätigen, ob die Videoausgabe ohne Verzerrung oder Verschlechterung stabil bleibt. Die Verbindungsstabilität zeigt an, ob die Endpunkte während des Betriebs eine zuverlässige Kontinuität aufrechterhalten. Die Ergebnisse der Durchgangsprüfung helfen zu bestätigen, dass der vollständige Signalweg von der Kamera zum DVR intakt bleibt. Die Leistungsvalidierung bewertet die Gesamtqualität des Systembetriebs auf der Grundlage dieser Überprüfungspunkte, ohne neue Einrichtungsschritte einzuführen.

Tests umfassen in der Regel mehrere Überprüfungen, die verschiedene Aspekte des Laufzeitverhaltens bewerten. Eine Signalüberprüfung wird verwendet, um zu beurteilen, ob die Videoausgabe im gesamten System stabil und lesbar bleibt. Eine Durchgangsprüfung bestätigt, dass der Verbindungsweg ohne Unterbrechung zwischen den Endpunkten vollständig ist. Die Überprüfung der Bildklarheit hilft, Verzerrungen, Rauschen oder Verschlechterungen zu identifizieren, die auf zugrunde liegende Probleme hinweisen können. Die Bewertung der Verbindungsstabilität konzentriert sich darauf, ob die Verbindungen während des kontinuierlichen Betriebs konsistent bleiben. Die Fehlererkennung während der Tests kann frühe Anzeichen von Instabilität aufzeigen, die während der Einrichtung nicht sichtbar waren. Die Leistungsvalidierung kombiniert diese Prüfungen, um sicherzustellen, dass das System innerhalb der erwarteten Stabilitätsbedingungen arbeitet.

Testtyp	Zweck	Diagnosefokus
Signalüberprüfung	Stabile Videoausgabe bestätigen	Schwache oder instabile Übertragung
Durchgangsprüfung	Vollständigen Signalweg überprüfen	Unterbrochene oder gestörte Verbindung
Bildklarheitstest	Videoqualität bewerten	Verzerrung oder Rauschen
Überprüfung der Verbindungsstabilität	Laufzeitzuverlässigkeit prüfen	Unterbrochenes Signalverhalten

Eine effektive Leistungsvalidierung hängt davon ab, alle Testergebnisse gemeinsam zu interpretieren, anstatt sich auf einen einzelnen Indikator zu konzentrieren. Stabile Systeme zeigen in der Regel konsistente Signalüberprüfungen und klare Bildausgabe über die Laufzeitbedingungen hinweg. Geringfügige Schwankungen können je nach Umgebung und Kabelbedingungen auftreten, sollten aber die Gesamtkontinuität nicht beeinträchtigen. Wenn mehrere Prüfungen auf Inkonsistenz hinweisen, deutet dies oft auf zugrunde liegende Probleme bei der Übertragungsstabilität oder Verbindungszuverlässigkeit hin. Tests nach der Installation dienen daher als Bestätigungsphase, die die Systemqualität unter Betriebsbedingungen überprüft.

Fehlerbehebung bei Installationsproblemen wie fehlendem Bild oder schwachem Signalausgang

Wenn in einem CCTV-Balun-System kein Bild oder ein schwaches Signal auftritt, liegt das Problem typischerweise an Störungen der Kabelintegrität, Anschlussfehlern oder einer falschen Signalausrichtung über den Übertragungsweg. Diese Symptome deuten darauf hin, dass die Signalkontinuität zwischen Kamera und DVR unter Betriebsbedingungen nicht stabil ist. In vielen Fällen können Störeinwirkungen oder beeinträchtigte Übertragungswege zu verminderter Videoqualität oder vollständigem Signalverlust beitragen. Ein schwacher Signalausgang zeigt sich oft als flackerndes Bild oder geringe Bildklarheit, während fehlendes Bild in der Regel auf eine schwerwiegendere Unterbrechung in der Verbindungskette hindeutet. Beide Zustände sollten als systemweite Konnektivitätsprobleme behandelt werden, bis sie durch strukturierte Prüfungen verifiziert sind. Fehler können auch in Kombination auftreten, was bedeutet, dass mehrere Schwachstellen dasselbe Ausgangsverhalten beeinflussen können.

Die diagnostische Behebung beginnt mit einem strukturierten Fehlerisolierungsablauf, der das System von der physischen Verkabelung bis zur Signalausrichtung bewertet. Eine Prüfung der Kabelintegrität wird zuerst durchgeführt, um zu bestätigen, dass der UTP-Pfad durchgehend und unbeschädigt ist. Danach überprüft eine Anschlussfehler-Inspektion, ob Anschlusspunkte lose, instabil oder nicht richtig eingesteckt sind. Der nächste Schritt umfasst eine Polaritätsprüfung, um die korrekte Adernpaar-Ausrichtung an beiden Enden des Systems zu bestätigen. Sobald die physische und elektrische Ausrichtung verifiziert ist, wird eine Signalüberprüfung verwendet, um zu beurteilen, ob sich die Videoausgabe stabilisiert. Fälle mit schwachem Signal können sich nach der Korrektur von Anschluss- oder Polaritätsproblemen verbessern, während Zustände mit fehlendem Bild oft eine eingehendere Untersuchung des Übertragungswegs erfordern. Der Diagnoseablauf hilft zu isolieren, ob der Fehler durch Verkabelung, Anschluss oder Signalabweichung verursacht wird, anstatt von einer einzigen Ursache auszugehen.

Symptom	Wahrscheinliche Ursache	Diagnosemaßnahme	Auflösungsindikator
Kein Bild	Unterbrochene Kabelintegrität oder schwerer Anschlussfehler	Prüfung der Kabelintegrität	Signal nach Reparatur oder Austausch wiederhergestellt
Schwaches Signal	Lockerer Anschlussfehler oder teilweise Störung	Anschlussinspektion und Signalüberprüfung	Verbesserte Bildklarheit und stabile Ausgabe
Unterbrochene Verzerrung	Falsche Polarität oder instabiler Anschluss	Polaritätsprüfung und Durchgangsüberprüfung	Stabile Videoausgabe während des Betriebs

Reparaturentscheidungen hängen davon ab, ob das Problem durch korrigierbare Verbindungsfehler oder tiefere strukturelle Schäden im Übertragungsweg verursacht wird. Wenn die Kabelintegrität beeinträchtigt ist, ist oft ein Austausch erforderlich, da die Signalkontinuität nicht zuverlässig wiederhergestellt werden kann. Wenn ein Anschlussfehler identifiziert wird, kann ein erneuter Anschluss oder eine Justierung die stabile Leistung wiederherstellen. Eine fehlgeschlagene Polaritätsprüfung kann oft ohne Austausch von Komponenten korrigiert werden, sofern das Kabel selbst intakt ist. Wenn nach allen Diagnoseschritten weiterhin ein schwaches Signal oder fehlendes Bild besteht, kann für die Systemstabilität ein Austausch auf Komponentenebene erforderlich sein. Die abschließende Validierung sollte stets eine stabile Signalüberprüfung bestätigen, bevor das System als betriebsbereit betrachtet wird.
