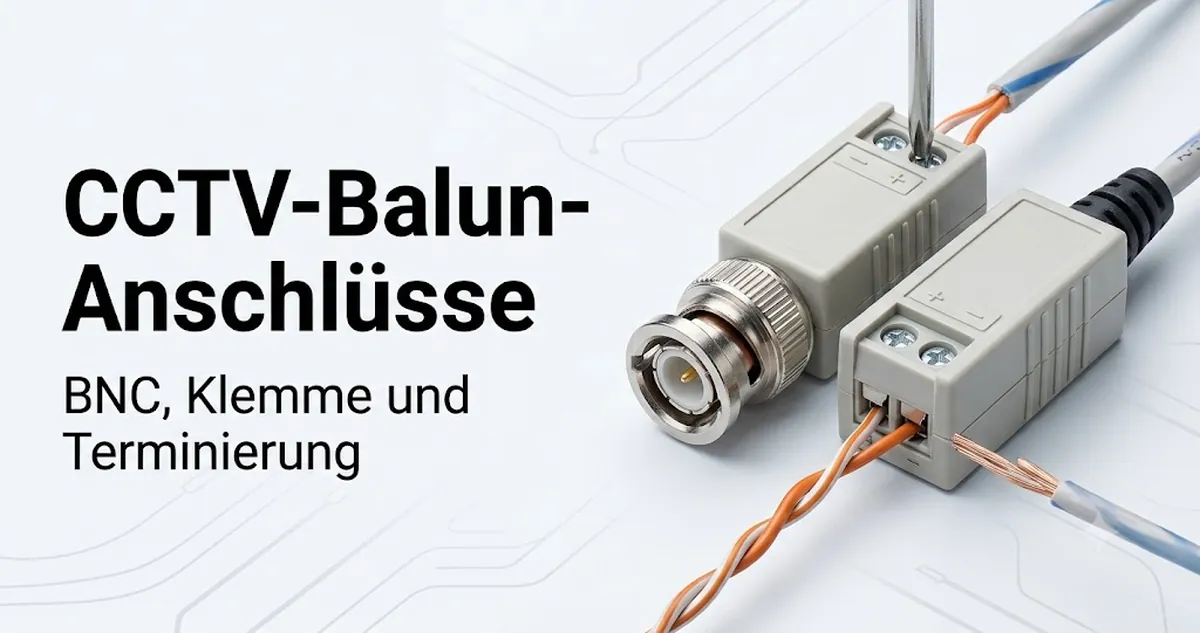

CCTV-Video-Balun-Anschlüsse und Terminierungsoptionen: BNC-, RJ45- und Klemmleisten-Schnittstellen mit polaritätsbewusster Kompatibilität

CCTV-Video-Balun-Anschlüsse beziehen sich auf die Schnittstellenschicht, die einen stabilen Signalweg zwischen Kameras, Verkabelungsinfrastruktur und Aufnahmegeräten ermöglicht. Diese Anschlüsse definieren, wie Videosignale physisch terminiert und übertragen werden, und sie können direkten Einfluss auf die Installationspassung, die Kompatibilitätsausrichtung und die allgemeine Signalstabilität in einer CCTV-Anlage haben. In den meisten Konfigurationen treten BNC-, RJ45- und Klemmleisten-Schnittstellen als die primären Anschlussformate auf, die in verschiedenen Installationsumgebungen verwendet werden, wobei jedes Format bestimmt, wie der Balun in Koaxial- oder Twisted-Pair-Systeme integriert wird.

Die Rolle von CCTV-Video-Balun-Anschlüssen besteht hauptsächlich darin, die Kompatibilität zwischen verschiedenen Übertragungsstandards sicherzustellen, anstatt das eigentliche Videosignal selbst zu verändern. BNC-Anschlüsse sind typischerweise mit koaxbasierten Kameraausgängen verbunden, RJ45-Schnittstellen sind auf strukturierte Verkabelung wie CAT5, CAT5e oder CAT6 ausgerichtet, während Klemmleisten-Optionen die direkte Feldverdrahtung unterstützen, bei der Flexibilität bei der Terminierung erforderlich ist. Diese Formate werden oft gemeinsam bewertet, wenn die Systemkompatibilität geplant wird, da die Wahl der Terminierungsmethode die Installationsstabilität und das langfristige Wartungsverhalten unter verschiedenen Standortbedingungen beeinflussen kann.

In der praktischen Umsetzung ist die Auswahl der Anschlüsse eng mit den Anforderungen der Systemkonfiguration wie Kabeltyp, Entfernungsbeschränkungen und Installationsumgebung verbunden. Hinweise aus gängigen Installationsreferenzen zeigen, dass gemischte Anschlussökosysteme häufig bei Nachrüstungen und Neuinstallationen verwendet werden, wobei adapterbasierte oder direkte Terminierungsansätze je nach Systemeinschränkungen angewendet werden können. Dies macht Polarbewusstsein und korrekte Terminierungsausrichtung zu wichtigen Überlegungen, um eine konsistente Signalintegrität über angeschlossene Geräte hinweg aufrechtzuerhalten. :contentReference[oaicite:0]{index=0}

Anschluss- und Terminierungsfunktion in der CCTV-Video-Balun-Signalübertragung und Systemintegrität

Das Anschluss- und Terminierungssystem in der CCTV-Video-Balun-Signalübertragung ist eine funktionale Schnittstellenschicht, die definiert, wie die elektrische Kontinuität zwischen Übertragungspunkten aufrechterhalten wird. Es gewährleistet die Impedanzkontinuität über den Signalpfad, was eine stabile Videosignalübertragung unter verschiedenen Installationsbedingungen unterstützt. Die Signalpfadintegrität hängt davon ab, wie gut die Terminierung ausgeführt wird, da eine nicht angepasste oder inkonsistente Terminierung die Anfälligkeit für Störungen erhöhen kann. In diesem Zusammenhang beeinflusst die Terminierungsqualität direkt die Signalstabilität und das Maß der verringerten Übertragungsverluste im System.

Die Stabilität der CCTV-Video-Balun-Übertragung hängt von der Impedanzanpassung zwischen den angeschlossenen Segmenten und der Konsistenz des Terminierungsprozesses über die gesamte Signalkette ab. Wenn die Impedanzausrichtung beibehalten wird, werden Signalverschlechterung und äußere Störeinflüsse typischerweise reduziert, was in vielen Installationsszenarien ein klareres Übertragungsverhalten unterstützt. Diese funktionale Rolle ist eng mit der Systemkonfiguration und der Strukturierung des Signalpfads von der Quelle zum Endpunkt verbunden. Weitere Zusammenhänge zum grundlegenden Systemverhalten können durch das Verständnis dessen hergestellt werden, was ein CCTV-Video-Balun ist, was dazu beiträgt, das Terminierungskonzept in der breiteren Übertragungsarchitektur zu verankern.

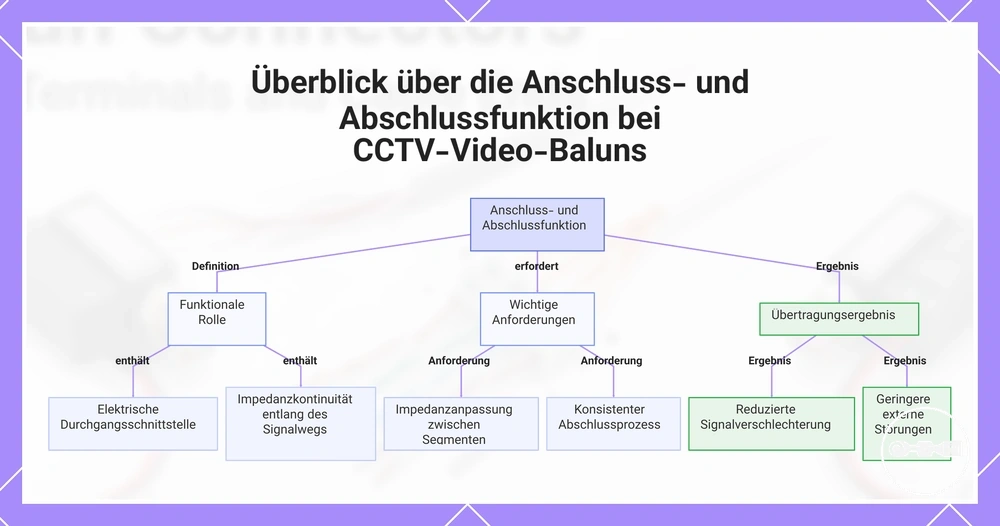

Dieses Diagramm erläutert die Anschluss- und Abschlussfunktion bei der Signalübertragung von CCTV-Video-Baluns und umfasst deren Definition, wichtigste Anforderungen und die resultierenden Übertragungsergebnisse.

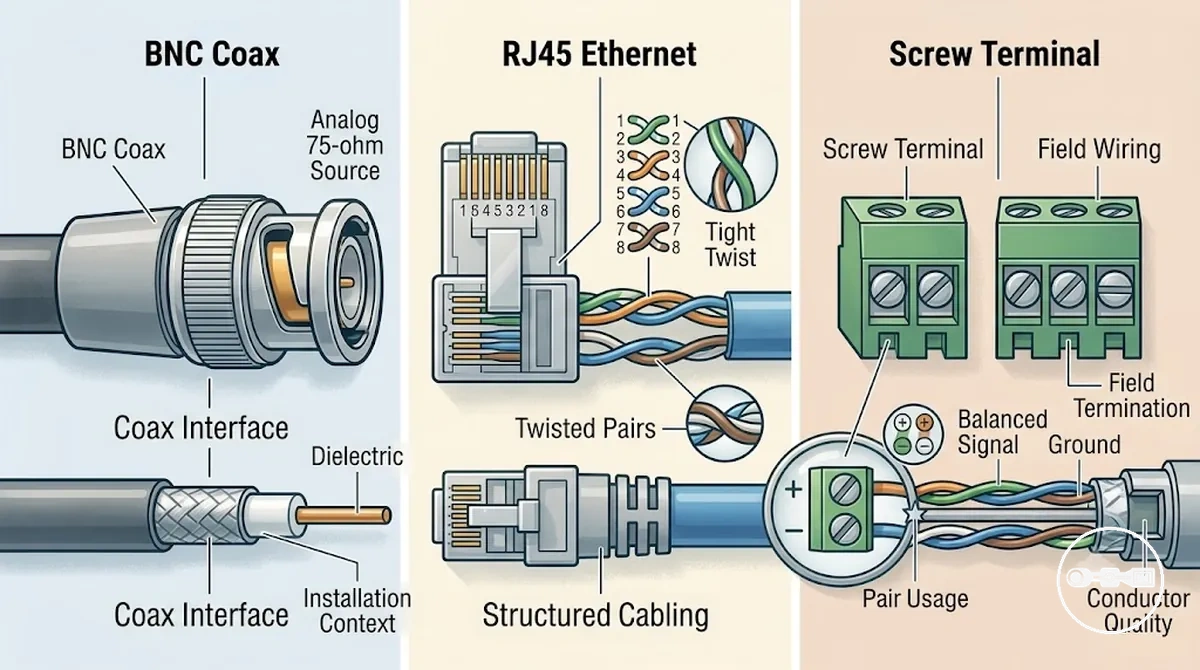

CCTV-Video-Balun-Anschlusstypen und Schnittstellenstandards für BNC-, RJ45- und Schraubklemmensysteme

Anschlussstandards in CCTV-Video-Balun-Systemen kategorisieren, wie verschiedene Schnittstellenformate in Installationsumgebungen integriert werden und bestimmen, wie der Signalpfad physisch zwischen Geräten strukturiert ist. Diese Standards definieren Kompatibilitätsbedingungen und keine Leistungshierarchie, das heißt, jeder Anschlusstyp dient einem spezifischen Integrationskontext wie koaxbasierten Systemen, strukturierter Verkabelung oder Feldverdrahtungskonfigurationen. In der Praxis sind CCTV-Video-Balun-Anschlusstypen um BNC-, RJ45- und Schraubklemmensysteme organisiert, die jeweils einen eigenen Schnittstellenansatz für die Systemintegration darstellen.

• BNC-Anschlusssysteme stellen eine Koax-Schnittstellenkategorie dar, bei der der Balun in die koaxbasierte CCTV-Infrastruktur integriert wird. Dieses Schnittstellenformat ist auf bestehende Koax-Verkabelungsumgebungen ausgerichtet, Installationskontext: Nachrüstung oder bestehende Koax-Systeme, Eignung: koaxbasierte Einsatzszenarien, in denen keine strukturierte Verkabelung verwendet wird.
• RJ45-Anschlusssysteme stellen strukturierte Verkabelungsschnittstellen dar, bei denen die Balun-Integration auf Twisted-Pair-Netzwerkverkabelungsumgebungen wie CAT-basierten Layouts ausgerichtet ist. Dieses Schnittstellenformat unterstützt strukturierte Verkabelungsumgebungen, Installationskontext: organisierte netzwerkartige Installationen, Eignung: CCTV-Einsätze mit strukturierter Verkabelung.
• Schraubklemmensysteme stellen direkte Leiterterminierungsschnittstellen dar, die für flexible Feldverdrahtungskonfigurationen verwendet werden. Dieses Schnittstellenformat unterstützt die direkte Terminierung am Installationspunkt, Installationskontext: anpassbare Vor-Ort-Verkabelungsumgebungen, Eignung: Feldterminierung und flexible Verdrahtungsszenarien.

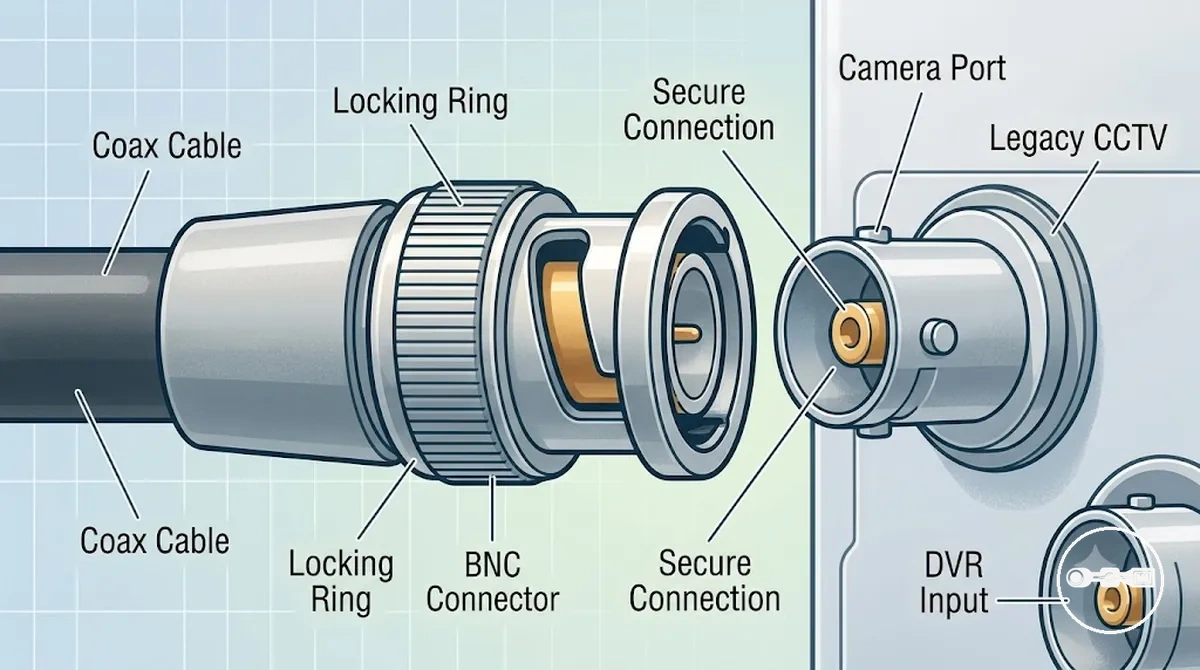

BNC-Anschlussverwendung in CCTV-Video-Baluns für die Koax-zu-UTP-Videokonvertierung

Die Verwendung von BNC-Anschlüssen in CCTV-Video-Balun-Systemen bezeichnet eine Koaxial-Schnittstellenmethode, die die Signalübertragung zwischen älteren CCTV-Geräten und balunbasierten Konvertierungskonfigurationen unterstützt. Sie wird üblicherweise mit der koaxialen CCTV-Videoübertragung älterer Systeme in Verbindung gebracht, bei der der Anschluss einen physischen Verriegelungsmechanismus bietet, der dazu beiträgt, einen stabilen Kontakt zwischen einem DVR- oder Kameranschluss und der Übertragungsleitung aufrechtzuerhalten. In vielen älteren Systemen unterstützt dieses Verriegelungsdesign eine konsistente koaxiale Signalstabilität, insbesondere bei strukturierten Aufrüstungen, die Koax-zu-UTP-Videokonvertierungsumgebungen umfassen. Diese Anschlussrolle ist in erster Linie durch Schnittstellenkontinuität und nicht durch Signalmodifikationsverhalten definiert. :contentReference[oaicite:0]{index=0}

• BNC → Koax-Schnittstelle → unterstützt physische Verriegelungsverbindung, die in älteren CCTV-DVR- und Kamerasystemen verwendet wird
• Sicherer Verriegelungsmechanismus → trägt dazu bei, eine stabile physische Verbindung zwischen Anschluss und Koaxialkabel in typischen Installationen aufrechtzuerhalten
• Kompatibilität mit älteren Systemen → wird üblicherweise in Nachrüst-CCTV-Umgebungen verwendet, in denen eine bestehende Koax-Infrastruktur vorhanden ist
• Koaxiale Signalkontinuität → unterstützt einen konsistenten Übertragungspfad in koaxbasierten CCTV-Konfigurationen unter normalen Installationsbedingungen

Diese anschlussbasierte Koax-Integration dient typischerweise als Übergangspunkt, bevor strukturierte Verkabelungsschnittstellen wie RJ45-CCTV-Video-Balun-Systeme in breiteren Installationsarchitekturen eingeführt werden.

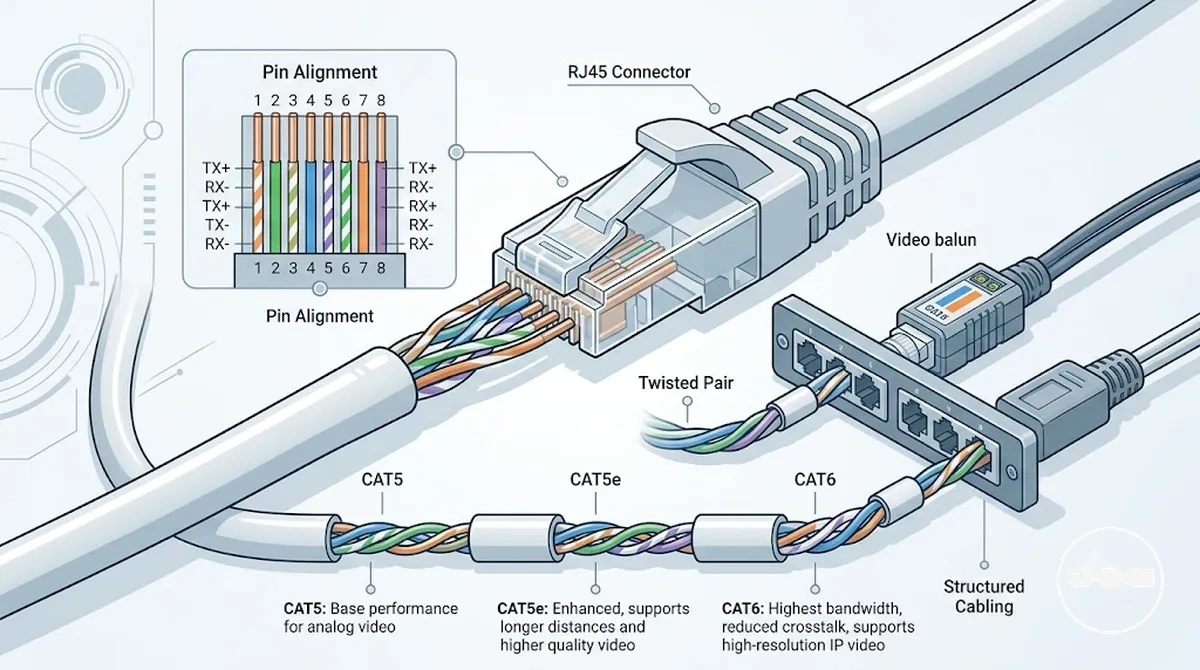

RJ45-Terminierung in CCTV-Video-Baluns für CAT5-, CAT5e- und CAT6-Verkabelungssysteme

Die RJ45-Terminierung in CCTV-Video-Balun-Systemen ermöglicht die Kompatibilität mit strukturierter Verkabelung, indem sie die CCTV-Videoübertragung an Twisted-Pair-Netzwerkumgebungen anpasst. Die Kompatibilität hängt von der verwendeten Kabelkategorie ab, da CAT5, CAT5e und CAT6 unterschiedliche Niveaus der Übertragungshandhabung, Signalskonsistenz und Skalierbarkeit in strukturierten Installationen definieren. Die RJ45-Terminierung ermöglicht es CCTV-Video-Baluns, über diese Kabeltypen hinweg zu arbeiten, indem die Videoübertragung an netzwerkartige Verkabelungsrahmen angepasst wird. Leistungsmerkmale wie Distanzunterstützung und Stabilität variieren typischerweise in Abhängigkeit vom Installationsdesign und den Kabelqualitätsbedingungen.

• CAT5 → grundlegende Twisted-Pair-Verkabelung → unterstützt einfache strukturierte CCTV-Erweiterungsszenarien
• CAT5e → verbesserte Störungshandhabung → wird häufig für konsistentere CCTV-Videoübertragungslayouts verwendet
• CAT6 → erweitertes strukturiertes Verkabelungsdesign → unterstützt höhere Skalierbarkeit in netzwerkartigen CCTV-Einsätzen

Die RJ45-Terminierung ermöglicht die Ausrichtung auf strukturierte Verkabelung in CCTV-Video-Balun-Systemen, bei denen Skalierbarkeit und ein netzwerkbasiertes Infrastrukturdesign erforderlich sind.

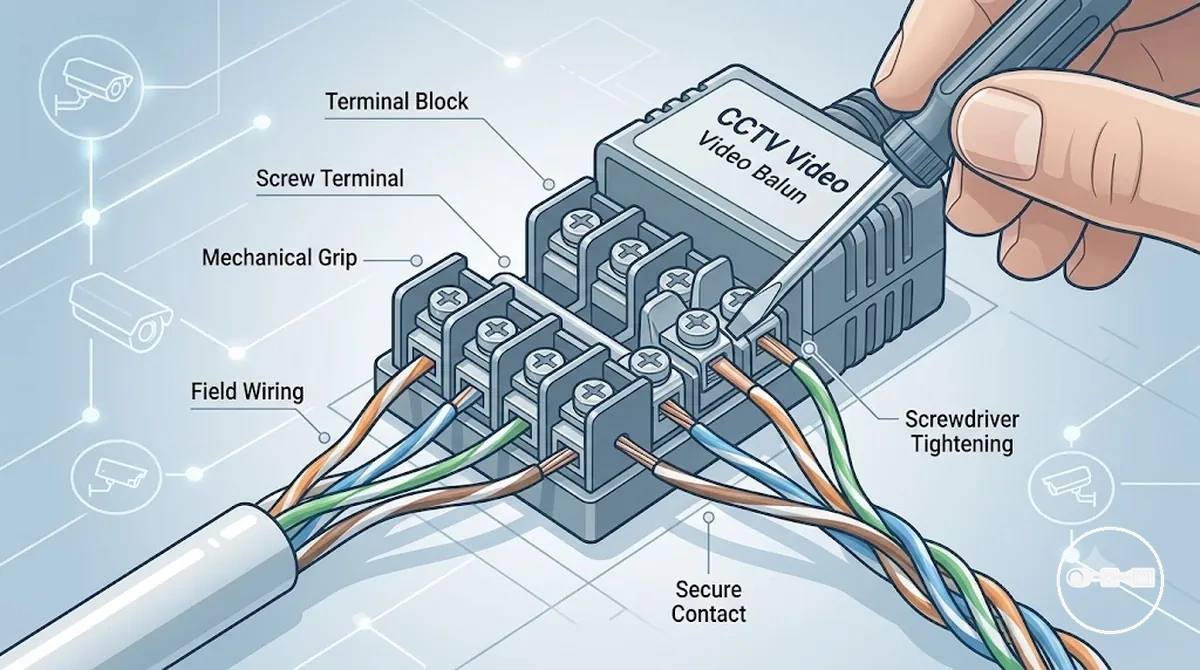

Klemmleisten- und Schraubklemmen-Verdrahtungsmethoden in CCTV-Video-Balun-Installationen

Klemmleisten- und Schraubklemmen-Verdrahtungsmethoden in CCTV-Video-Balun-Installationen beziehen sich auf direkte Feldterminierungsansätze, bei denen Leiter mechanisch mittels Klemm- oder Schraub-basierter Schnittstellen für stabile Signalkontinuität und Installationsflexibilität gesichert werden. Diese Klemmsysteme ermöglichen eine direkte Drahtverbindung ohne Stecker-Schnittstellen und unterstützen anpassbare Vor-Ort-Verdrahtungsbedingungen, bei denen Layoutanpassungen häufig erforderlich sind. Mechanischer Halt und Anpressdruck unterstützen eine konsistente elektrische Kontinuität in verschiedenen Installationsumgebungen. :contentReference[oaicite:0]{index=0}

Diese klemmbasierten Verbindungsmethoden werden in Feldinstallationen verwendet, bei denen flexible Verdrahtungsausrichtung und sichere Kontaktstabilität je nach Layout- und Kabelverlegungsbedingungen erforderlich sind.

• Klemmleistenverbindung → unterstützt gruppierte Leitereinführung für strukturierte Feldverdrahtungslayouts
• Schraubklemmenbefestigung → verwendet mechanisches Anziehen, um stabilen elektrischen Kontakt aufrechtzuerhalten
• Direkte Leiterterminierung → ermöglicht flexible Installationsanpassungen während der Einrichtung oder Wartung
• Feldanpassungsfähigkeit → ermöglicht Installationsänderungen ohne vorterminierte Steckverbinder

BNC-zu-UTP-Adapterverbinder und direkte Konvertierungsmuster in CCTV-Video-Balun-Konfigurationen

BNC-zu-UTP-Adapterverbindungssysteme in CCTV-Video-Balun-Konfigurationen stellen Kompatibilität zwischen koaxialbasierten Signalquellen und Twisted-Pair-Übertragungsnetzwerken her, indem sie Verbindungsformate umsetzen, anstatt das zugrunde liegende Videosignal zu verändern. Die adapterbasierte Konvertierung hängt von der Struktur der Schnittstelle ab, wobei BNC die Koax-Terminierung übernimmt und UTP die in strukturierten Verkabelungslayouts eingesetzte Twisted-Pair-Übertragung unterstützt. Dieser Ansatz wird typischerweise in Nachrüstumgebungen angewendet, in denen ältere Koax-Systeme und neuere strukturierte Verkabelungen innerhalb eines einzigen Installationskontexts betrieben werden müssen. :contentReference[oaicite:0]{index=0}

Adapterbasierte Konvertierung und direkte Verdrahtung sind zwei verschiedene Integrationsmuster in CCTV-Video-Balun-Konfigurationen. Adaptersysteme führen eine Zwischenschnittstellenschicht ein, um Koax- und UTP-Segmente zu verbinden, während die direkte Verdrahtung Signale ohne zwischengeschaltete Konvertierungshardware verbindet. Adapterbasierte Konfigurationen werden allgemein mit flexibler Nachrüstkompatibilität in Verbindung gebracht, während die direkte Verdrahtung in einheitlicheren Verkabelungslayouts eingesetzt wird, wo das Systemdesign dies erlaubt. Keiner der Ansätze garantiert identische Leistung, da die Ergebnisse vom Installationsdesign und den Signalpfadbedingungen abhängen.

• Adapterbasierte Konvertierung → setzt eine BNC-UTP-Zwischenschnittstelle für die Integration älterer Systeme ein
• Direktes Verdrahtungsmuster → verbindet Übertragungspfade ohne Adapterschichten für eine vereinfachte Struktur
• Hybride Integration → kombiniert koaxiale Altanlageninfrastruktur mit Twisted-Pair-Verkabelung
• Nachrüstflexibilität → unterstützt stufenweise Aufrüstungen in CCTV-Video-Balun-Umgebungen

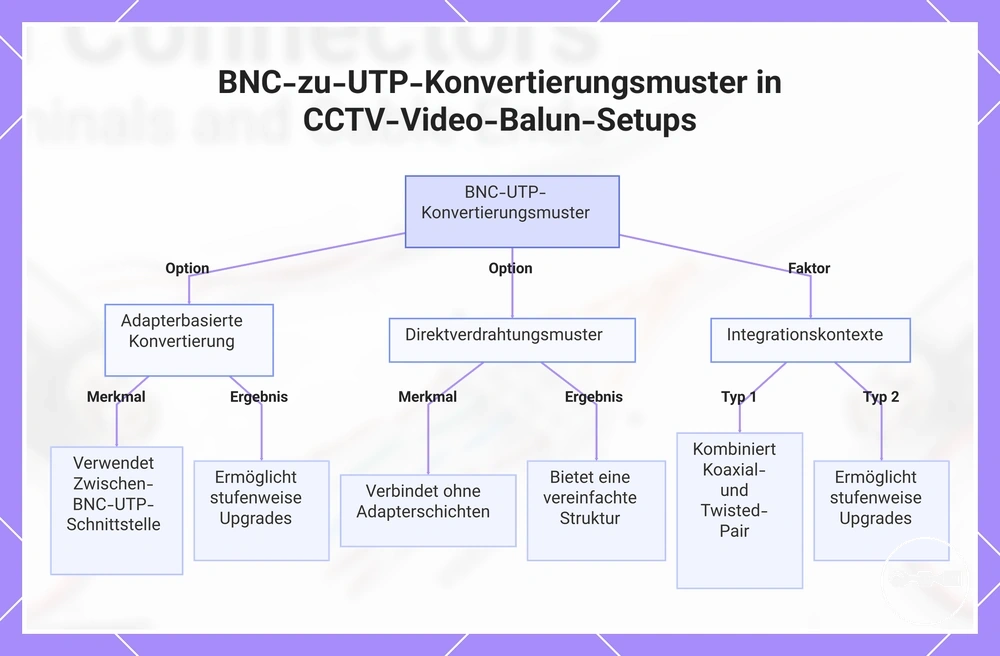

Dieses Diagramm zeigt die wichtigsten Integrationsmuster zum Verbinden von Koaxial- und Twisted-Pair-Verkabelung in CCTV-Video-Balun-Setups, einschließlich adapterbasierter Konvertierung, Direktverdrahtung und Integrationskontexten.

Polaritätsempfindlichkeit, Signalintegrität und Verdrahtungsausrichtung bei der CCTV-Video-Balun-Terminierung

Polaritätsempfindlichkeit, Verdrahtungsausrichtung und Signalintegrität bei der CCTV-Video-Balun-Terminierung beziehen sich darauf, wie eine korrekte Polaritätsausrichtung die Phasenkonsistenz und die allgemeine Übertragungsstabilität in Twisted-Pair-Systemen beeinflusst. Wenn die Verdrahtungsausrichtung korrekt eingehalten wird, unterstützt die Polaritätsausrichtung einen saubereren Signalfluss und verbessert die Signalschärfe. Diese Beziehung ist in CCTV-Video-Balun-Konfigurationen von Bedeutung, da eine falsche Polarität oder umgekehrte Verdrahtungsausrichtung das Phasengleichgewicht stören und die stabile Übertragungsqualität verringern kann. Das Ergebnis hängt von der Installationsgenauigkeit und konsistenten Terminierungspraktiken über den gesamten Signalpfad ab.

Die Verdrahtungsausrichtung wirkt sich direkt auf die Signalintegrität aus, indem sie die Phasenausrichtung über die Twisted-Pair-Leiter beeinflusst. Wenn die Polarität korrekt abgestimmt ist, bleibt die Phasenkonsistenz erhalten, was typischerweise eine verbesserte Signalschärfe und geringere Störungen unterstützt. Im Gegensatz dazu kann eine Fehlausrichtung der Polaritätsverdrahtungsausrichtung je nach Installationsumgebung zu Signalverlust, Rauschen oder Verzerrungen führen. Diese Effekte sind nicht absolut, sondern variieren je nach Kabelzustand, Terminierungsqualität und externen Störpegeln.

• Fehlausrichtung der Polaritätsverdrahtung → kann zu CCTV-Balun-Signalverlust oder verminderter Videoklarheit führen
• Falsche Phasenausrichtung → kann Rauschen oder Bildverzerrungen in der Twisted-Pair-Übertragung verursachen
• Umgekehrte Polaritätsverbindung → verringert oft die Signalintegrität und erhöht die Störempfindlichkeit
• Schlechte Terminierungskonsistenz → kann zu intermittierendem Signalausfall oder instabilem Ausgang führen
• Umgebungsstörungen in Kombination mit Fehlausrichtung → können Rauschen verstärken und die Signalstabilität verringern

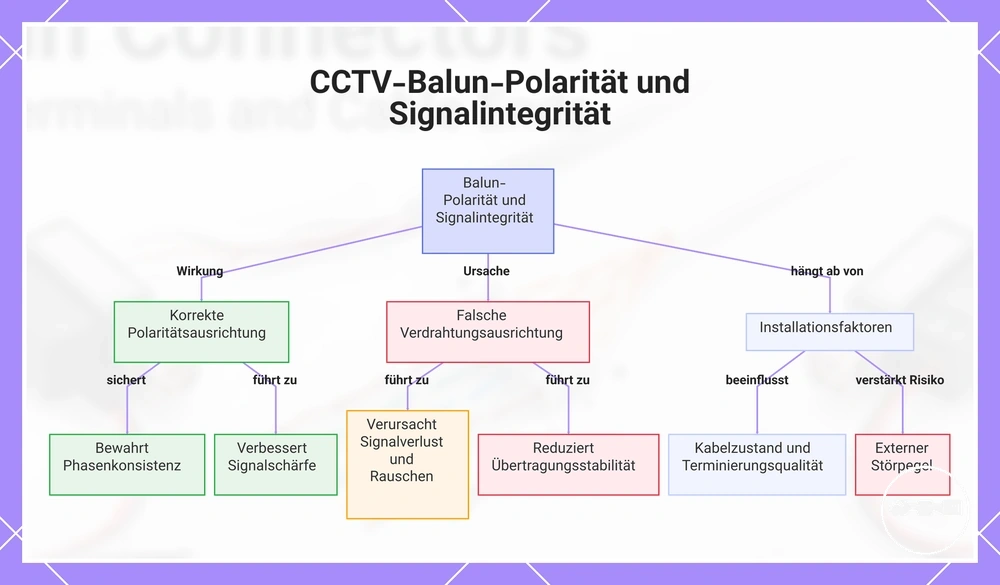

Diese Grafik zeigt, wie korrekte und falsche Verdrahtungsausrichtung die Signalschärfe und -stabilität bei der CCTV-Video-Balun-Terminierung beeinflussen.

Kompatibilität zwischen CCTV-Video-Balun-Anschlüssen, Kabeltypen und CCTV-Systemkonfigurationen

Die Kompatibilität zwischen CCTV-Video-Balun-Anschlüssen, Kabeltypen und CCTV-Systemkonfigurationen hängt davon ab, wie Anschlussauswahl, Übertragungsmedium und Systemformat innerhalb eines einheitlichen Signalpfads aufeinander abgestimmt sind. Die Kompatibilitätsmatrix bewertet, wie Anschluss + Kabeltyp + Systemkonfiguration zusammenwirken, um ein stabiles Übertragungsverhalten zu unterstützen, wobei die Auflösungshandhabung und Distanzstabilität durch die gesamte Systemabstimmung beeinflusst werden. Diese Beziehung wird auf Systemebene und nicht durch isolierte Komponentenleistung bewertet.

Die Systemkompatibilität in CCTV-Konfigurationen wird dadurch bestimmt, wie gut Anschlüsse mit UTP- oder Koax-Kabelkategorien und dem beabsichtigten CCTV-Konfigurationstyp integriert werden. Wenn diese Elemente richtig aufeinander abgestimmt sind, neigt die Signalübertragung dazu, über die Distanz eine konsistentere Stabilität beizubehalten, während Fehlanpassungen je nach Installationsbedingungen zu Verschlechterungen führen können. Der Fokus bleibt darauf, sicherzustellen, dass der Signalpfad von der Quelle bis zum Aufnahmeendpunkt über alle angeschlossenen Komponenten hinweg Kontinuität aufweist.

• Anschluss + Kabelkategorie + Systemformat-Abstimmung → beeinflusst die Auflösungsunterstützung unter Konfigurationsgrenzen
• UTP- vs. Koax-Auswahl → beeinflusst die Distanzstabilität und die allgemeinen Signalerhaltungseigenschaften
• CCTV-Systemkonfigurationsabstimmung → bestimmt die Eignung des balunbasierten Signalkonvertierungsansatzes
• Signalpfadkonsistenz → unterstützt reduzierte Signalverschlechterung über angeschlossene Segmente
• Impedanz- und Systemabstimmung → trägt zu stabilem Signalverhalten in gemischten Installationen bei

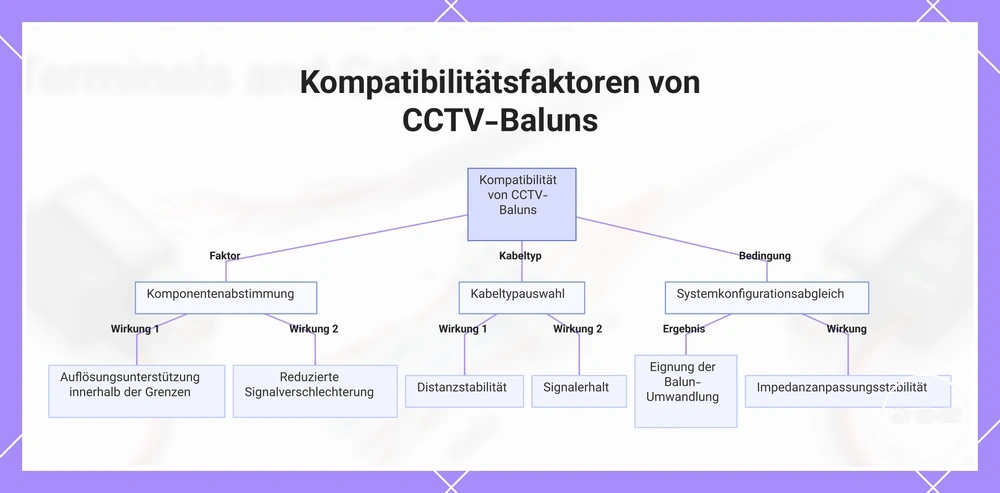

Dieses Diagramm zeigt die wichtigsten systemweiten Faktoren, die die Kompatibilität von CCTV-Video-Baluns bestimmen: Komponentenabstimmung, Kabeltypauswahl und Systemkonfigurationsabgleich.

Die Wahl des richtigen Anschlusses und der richtigen Terminierungsmethode für eine zuverlässige CCTV-Video-Balun-Leistung

Die Wahl des richtigen Anschlusses und der richtigen Terminierungsmethode für eine zuverlässige CCTV-Video-Balun-Leistung hängt von der Installationsumgebung, der Verkabelungsinfrastruktur und den Systemkonfigurationsanforderungen ab. Diese Auswahl wirkt sich direkt darauf aus, wie gut der Signalpfad unter verschiedenen Einsatzbedingungen stabil bleibt. Die Anschluss- und Terminierungspaarung muss mit dem vorgesehenen Übertragungsmedium, ob UTP oder Koax, übereinstimmen, um ein konsistentes Signalverhalten zu unterstützen. In vielen Fällen wird die Zuverlässigkeit mehr durch die Systemabstimmung als durch eine einzelne Komponentenwahl beeinflusst. Die Bewertung sollte sich darauf konzentrieren, wie die gesamte Signalkette unter realen Installationsbedingungen funktioniert.

Die Auswahl von Anschluss und Terminierungsmethode folgt einer systemweiten Bewertung, bei der Umgebung, Kabeltyp und CCTV-Konfiguration gemeinsam beurteilt werden. Industrielle, Innen- oder gemischte Umgebungen können je nach Störungseinwirkung und Installationslayout unterschiedliche Terminierungsansätze erfordern. Die Kabelinfrastruktur wie UTP oder Koax bestimmt die kompatible Anschlussstruktur und beeinflusst die Signalstabilität. Die Systemkonfiguration definiert weiter, wie der Balun in die gesamte CCTV-Anlage integriert wird, und wirkt sich auf die Konsistenz der Fernleistung aus. :contentReference[oaicite:0]{index=0}

• Installationsumgebung → Störungseinwirkung und physische Verlegungsbedingungen bestimmen
• Kabeltypkompatibilität → Anschluss und Terminierungsmethode an UTP- oder Koax-Struktur anpassen
• Systemkonfigurationsabstimmung → Balun-Integration an CCTV-Architekturanforderungen ausrichten
• Signalstabilitätsanforderung → erwartete Distanz- und Klarheitsleistungsanforderungen bewerten
• Wahl der Terminierungsmethode → direkte oder angepasste Terminierung basierend auf Installationsbeschränkungen auswählen

Für ein breiteres Systemverständnis und kategoriespezifischen Kontext siehe CCTV-Video-Baluns-Hauptseite.

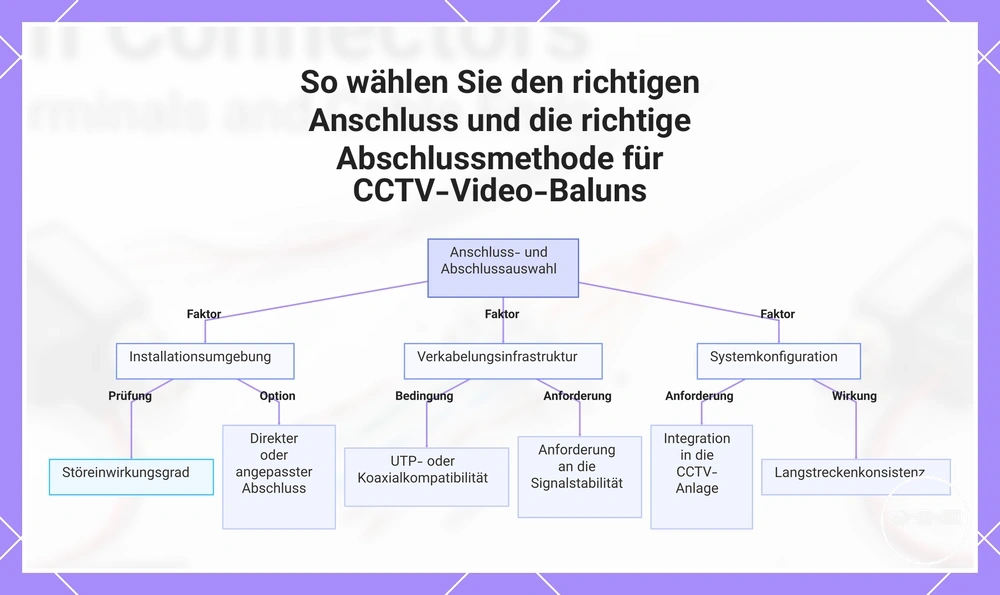

Diese Grafik zeigt die drei wichtigsten Faktoren, die bei der Auswahl des richtigen Anschlusses und der richtigen Abschlussmethode für eine zuverlässige Leistung von CCTV-Video-Baluns zu berücksichtigen sind.
