Extrémités de connecteurs de balun vidéo CCTV avec détails BNC, bornier et terminaison de câble.

Connecteurs et options de terminaison pour baluns vidéo CCTV : interfaces BNC, RJ45, bornier et compatibilité avec la polarité

Les connecteurs de balun vidéo CCTV désignent la couche d'interface qui permet un chemin de signal stable entre les caméras, l'infrastructure de câblage et les dispositifs d'enregistrement. Ces connecteurs définissent la manière dont les signaux vidéo sont physiquement terminés et transférés, et ils peuvent influencer directement l'adaptation à l'installation, l'alignement de compatibilité et la stabilité globale du signal dans une configuration CCTV. Dans la plupart des configurations, les interfaces BNC, RJ45 et à bornier apparaissent comme les principaux formats de connecteurs utilisés dans différents environnements d'installation, chacun façonnant la manière dont le balun s'intègre dans les systèmes coaxiaux ou à paires torsadées.

Le rôle des connecteurs de balun vidéo CCTV consiste principalement à assurer la compatibilité entre différents standards de transmission plutôt qu'à modifier le signal vidéo lui-même. Les connecteurs BNC sont généralement associés aux sorties de caméras coaxiales, les interfaces RJ45 s'alignent sur le câblage structuré tel que CAT5, CAT5e ou CAT6, tandis que les options à bornier permettent un câblage direct sur le terrain là où une flexibilité de terminaison est nécessaire. Ces formats sont souvent évalués ensemble lors de la planification de la compatibilité du système, car le choix de la méthode de terminaison peut affecter la stabilité de l'installation et le comportement de maintenance à long terme dans différentes conditions de site.

Dans les implémentations pratiques, la sélection des connecteurs est étroitement liée aux exigences de configuration du système telles que le type de câble, les contraintes de distance et l'environnement d'installation. Les preuves issues de références d'installation courantes soulignent que les écosystèmes de connecteurs mixtes sont fréquemment utilisés dans les installations de rénovation et les nouvelles installations, où des approches basées sur des adaptateurs ou de terminaison directe peuvent être appliquées en fonction des contraintes du système. Cela fait de la sensibilisation à la polarité et de l'alignement correct de la terminaison des considérations importantes pour maintenir l'intégrité du signal sur l'ensemble des dispositifs connectés. :contentReference[oaicite:0]{index=0}

Fonction des connecteurs et de la terminaison dans la transmission du signal des baluns vidéo CCTV et l'intégrité du système

Le système de connecteurs et de terminaison dans la transmission du signal des baluns vidéo CCTV est une couche d'interface fonctionnelle qui définit comment la continuité électrique est maintenue entre les points de transmission. Il assure la continuité d'impédance sur le chemin du signal, ce qui favorise un transfert stable du signal vidéo dans différentes conditions d'installation. L'intégrité du chemin du signal dépend de la qualité de la terminaison, car une terminaison inadaptée ou incohérente peut augmenter la sensibilité aux interférences. Dans ce contexte, la qualité de la terminaison influence directement la stabilité du signal et le niveau de réduction des pertes de transmission dans l'ensemble du système.

La stabilité de la transmission des baluns vidéo CCTV dépend de l'adaptation d'impédance entre les segments connectés et de la cohérence du processus de terminaison sur l'ensemble de la chaîne du signal. Lorsque l'alignement d'impédance est maintenu, la dégradation du signal et les effets d'interférence externe sont généralement réduits, ce qui favorise un comportement de transmission plus clair dans de nombreux scénarios d'installation. Ce rôle fonctionnel est étroitement lié à la configuration du système et à la manière dont le chemin du signal est structuré de la source au point d'extrémité. Un contexte supplémentaire sur le comportement de base du système peut être obtenu via ce qu’est un balun vidéo CCTV, ce qui aide à ancrer le concept de terminaison dans l'architecture de transmission plus large.

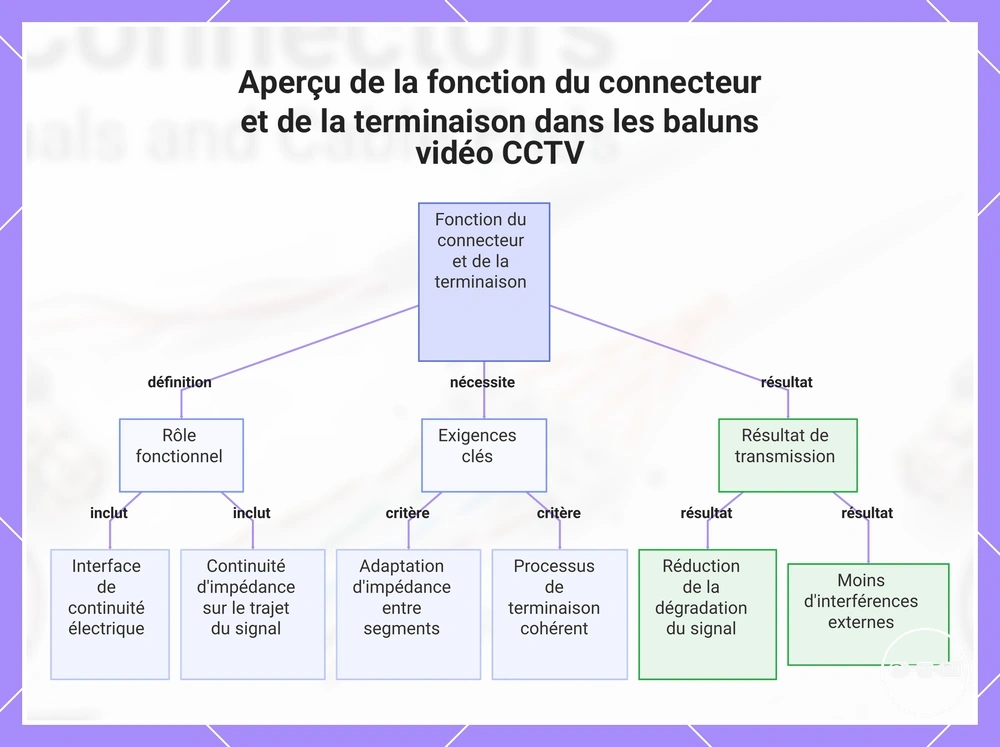

Ce schéma explique la fonction du connecteur et de la terminaison dans la transmission du signal du balun vidéo CCTV, couvrant sa définition, ses exigences clés et les résultats de transmission.

Aperçu de la fonction du connecteur et de la terminaison dans les baluns vidéo CCTV

Types de connecteurs de balun vidéo CCTV et normes d'interface pour les systèmes BNC, RJ45 et à bornier à vis

Les normes de connecteurs dans les systèmes de baluns vidéo CCTV classifient la manière dont les différents formats d'interface s'intègrent dans les environnements d'installation et déterminent la structure physique du chemin du signal entre les dispositifs. Ces normes définissent des conditions de compatibilité plutôt qu'une hiérarchie de performance, ce qui signifie que chaque type de connecteur répond à un contexte d'intégration spécifique, tel que les systèmes à base de câble coaxial, le câblage structuré ou les configurations de câblage sur le terrain. En pratique, les types de connecteurs de balun vidéo CCTV sont organisés autour des systèmes BNC, RJ45 et à bornier à vis, chacun représentant une approche d'interface distincte pour l'intégration du système.

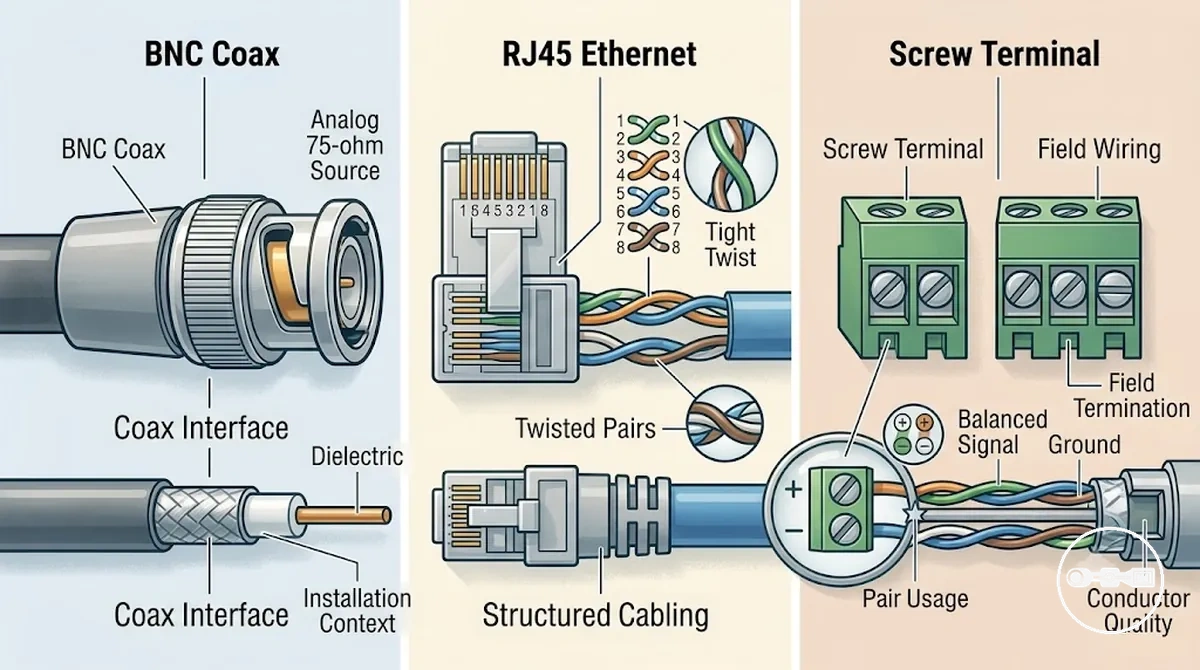

Schéma illustrant les interfaces de connecteurs de balun vidéo CCTV BNC, RJ45 et à bornier à vis

Utilisation du connecteur BNC dans les baluns vidéo CCTV pour la conversion vidéo coaxiale vers UTP

L'utilisation du connecteur BNC dans les systèmes de baluns vidéo CCTV désigne une méthode d'interface coaxiale qui prend en charge le transfert de signal entre les dispositifs CCTV existants et les configurations de conversion basées sur un balun. Elle est couramment associée à la transmission vidéo CCTV coaxiale existante où le connecteur offre un mécanisme de verrouillage physique qui aide à maintenir un contact stable entre une connexion de DVR ou de caméra et la ligne de transmission. Dans de nombreux systèmes existants, cette conception à verrouillage favorise une stabilité constante du signal coaxial, en particulier dans les mises à niveau structurées impliquant des environnements de conversion vidéo coaxiale vers UTP. Ce rôle de connecteur est principalement défini par la continuité de l'interface plutôt que par un comportement de modification du signal. :contentReference[oaicite:0]{index=0}

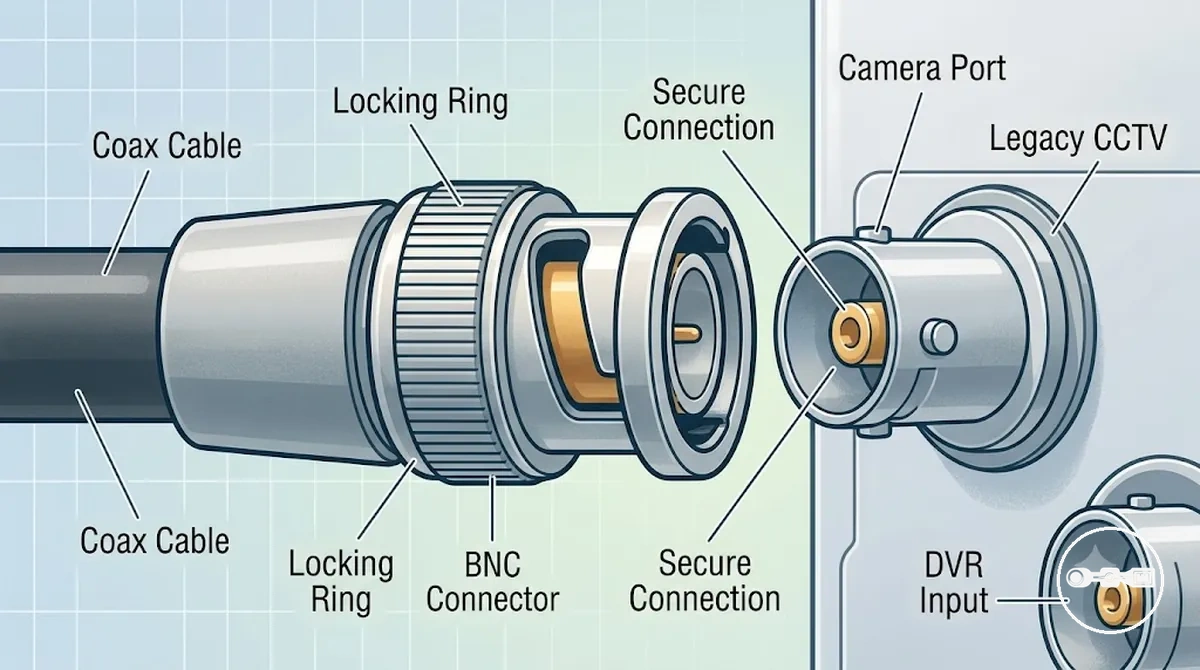

Vue en gros plan du connecteur BNC se verrouillant sur le câble de la caméra CCTV montrant la connexion d'interface coaxiale

Cette intégration coaxiale basée sur un connecteur sert généralement de point de transition avant que les interfaces de câblage structuré telles que les systèmes de baluns vidéo CCTV RJ45 ne soient introduites dans des architectures d'installation plus larges.

Terminaison RJ45 dans les baluns vidéo CCTV pour les systèmes de câblage CAT5, CAT5e et CAT6

La terminaison RJ45 dans les systèmes de baluns vidéo CCTV permet la compatibilité avec le câblage structuré en adaptant la transmission vidéo CCTV aux environnements réseau à paires torsadées. La compatibilité dépend de la catégorie de câble utilisée, car CAT5, CAT5e et CAT6 définissent différents niveaux de gestion de transmission, de cohérence du signal et d'évolutivité dans les installations structurées. La terminaison RJ45 permet aux baluns vidéo CCTV de fonctionner sur ces types de câbles en alignant la transmission vidéo avec les cadres de câblage de type réseau. Les caractéristiques de performance telles que la prise en charge de la distance et la stabilité varient généralement en fonction de la conception de l'installation et des conditions de qualité du câble.

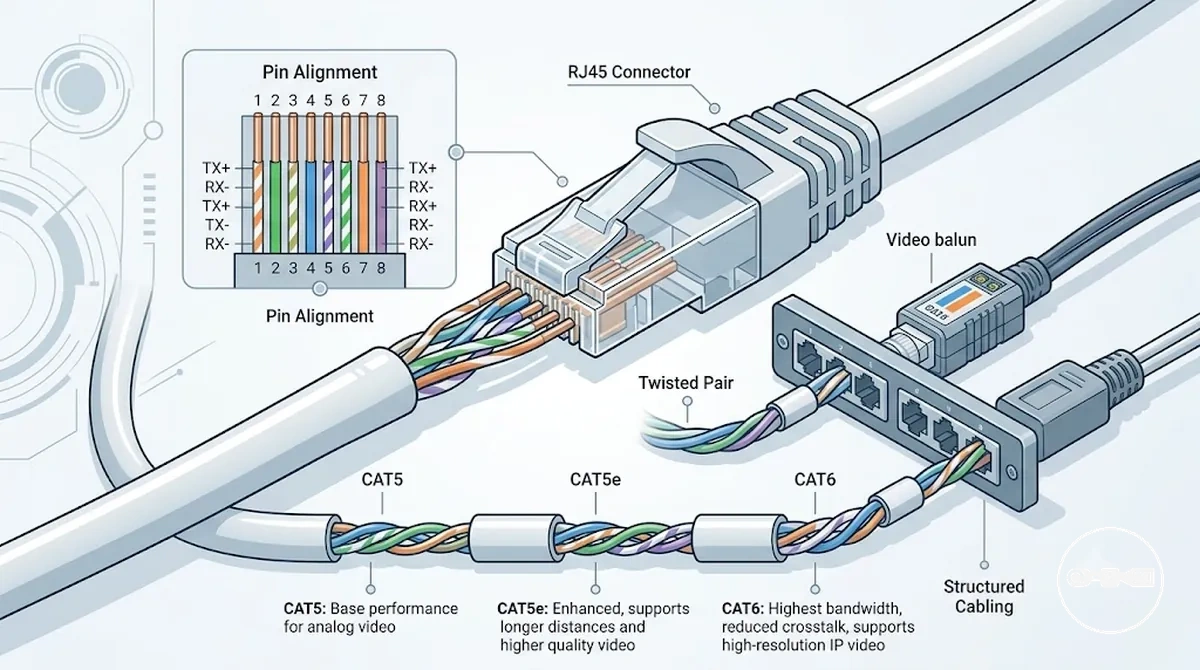

Terminaison RJ45 sur câble CAT5 montrant l'alignement des broches pour le câblage structuré de balun vidéo CCTV

La terminaison RJ45 permet l'alignement du câblage structuré dans les systèmes de baluns vidéo CCTV lorsque l'évolutivité et une conception d'infrastructure basée sur le réseau sont requises.

Méthodes de câblage par bornier et à vis dans les installations de baluns vidéo CCTV

Les méthodes de câblage par bornier et à vis dans les installations de baluns vidéo CCTV désignent des approches de terminaison directe sur le terrain où les conducteurs sont fixés mécaniquement à l'aide d'interfaces à pince ou à vis pour une continuité de signal stable et une flexibilité d'installation. Ces systèmes à bornes permettent une connexion directe des fils sans interface de type fiche, prenant en charge des conditions de câblage adaptables sur site où des ajustements de disposition sont souvent nécessaires. La prise mécanique et la pression de contact favorisent une continuité électrique constante dans différents environnements d'installation. :contentReference[oaicite:0]{index=0}

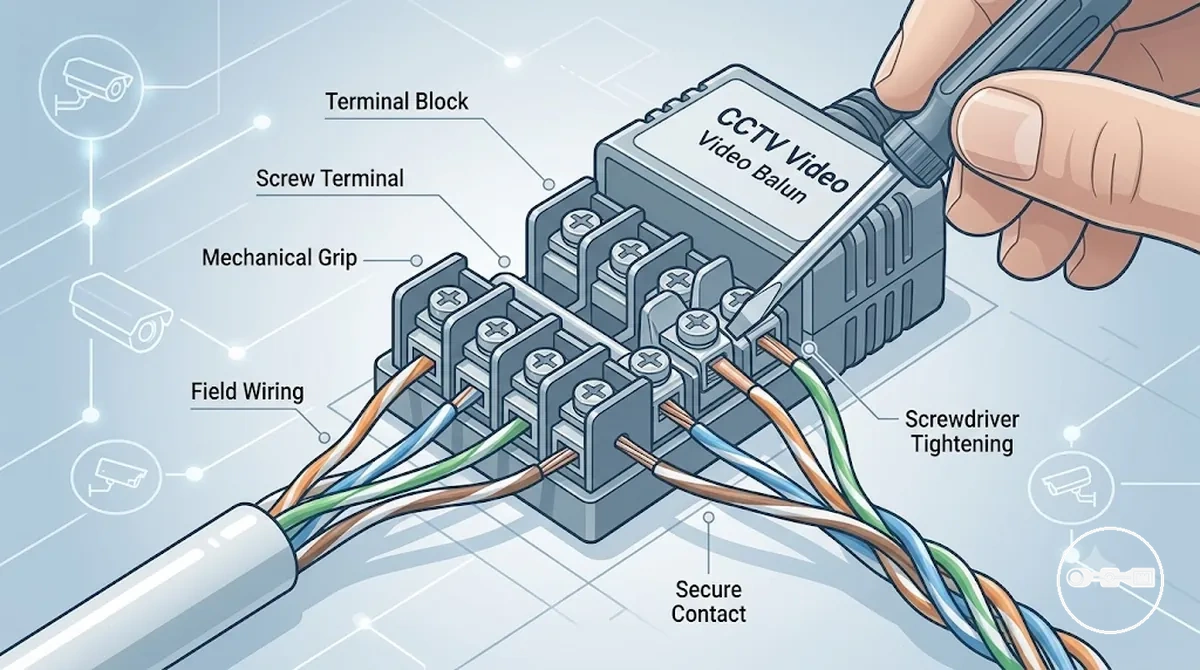

Câblage par bornier sur balun vidéo CCTV montrant le serrage des points de connexion avec un tournevis

Ces méthodes de connexion à base de bornes sont utilisées dans les installations sur site où un alignement de câblage flexible et une stabilité de contact sécurisée sont requis en fonction de la disposition et des conditions de routage des câbles.

Adaptateurs de connecteur BNC vers UTP et schémas de conversion directe dans les configurations de baluns vidéo CCTV

Les systèmes d'adaptateurs de connecteur BNC vers UTP dans les configurations de baluns vidéo CCTV permettent la compatibilité entre les sources de signal coaxial et les réseaux de transmission à paires torsadées en traduisant les formats de connexion plutôt qu'en modifiant le signal vidéo sous-jacent. La conversion par adaptateur dépend de la structure de l'interface, le BNC gérant la terminaison coaxiale et l'UTP prenant en charge la transmission à paires torsadées utilisée dans les agencements de câblage structuré. Cette approche est généralement utilisée dans les environnements de rénovation où des systèmes coaxiaux existants et un câblage structuré plus récent doivent fonctionner dans un même contexte d'installation. :contentReference[oaicite:0]{index=0}

La conversion par adaptateur et le câblage direct représentent deux schémas d'intégration différents dans les configurations de baluns vidéo CCTV. Les systèmes d'adaptateurs introduisent une couche d'interface intermédiaire pour relier les segments coaxiaux et UTP, tandis que le câblage direct connecte les signaux sans matériel de conversion intermédiaire. Les configurations par adaptateur sont généralement associées à une compatibilité flexible de rénovation, alors que le câblage direct est utilisé dans des agencements de câblage plus unifiés où la conception du système le permet. Aucune des deux approches ne garantit des performances identiques, car les résultats dépendent de la conception de l'installation et des conditions du chemin du signal.

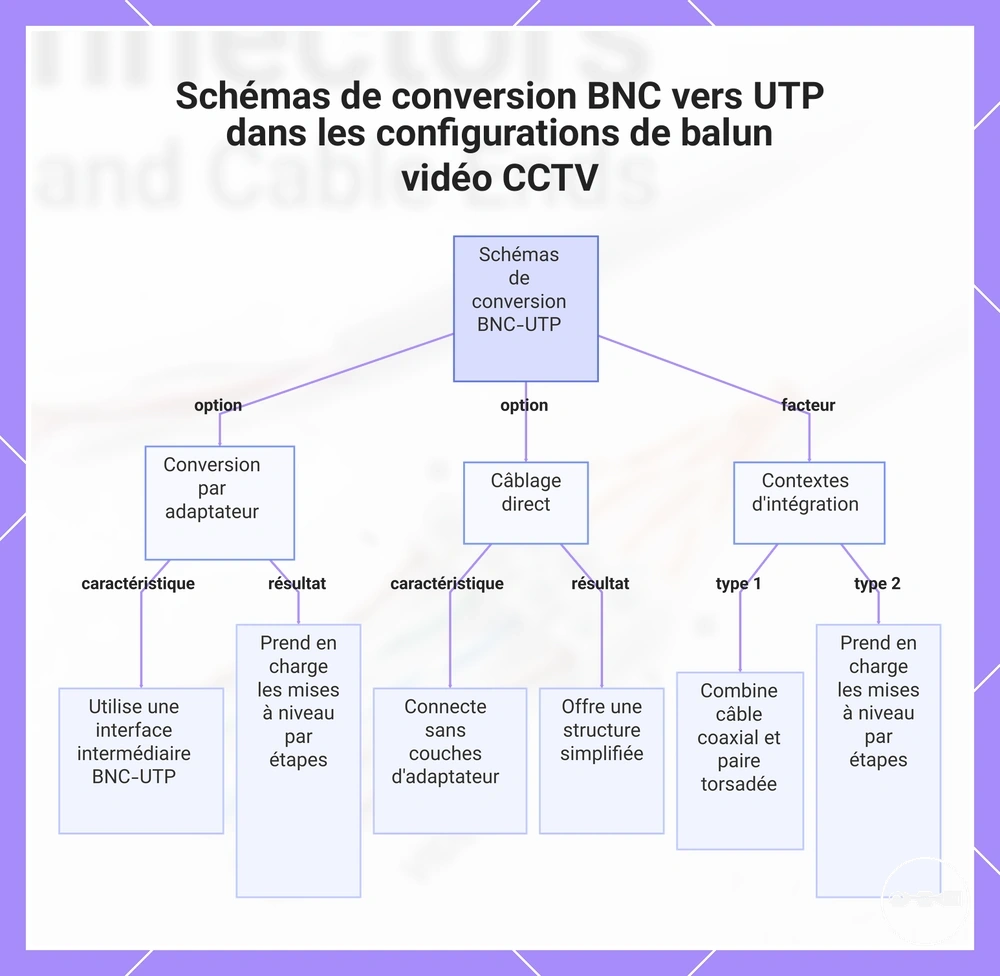

Ce graphique présente les principaux schémas d'intégration pour connecter les câbles coaxiaux et à paires torsadées dans les configurations de balun vidéo CCTV, notamment la conversion par adaptateur, le câblage direct et les contextes d'intégration.

Schémas de conversion BNC vers UTP dans les configurations de balun vidéo CCTV

Sensibilité à la polarité, intégrité du signal et orientation du câblage dans la terminaison des baluns vidéo CCTV

La sensibilité à la polarité, l'orientation du câblage et l'intégrité du signal dans la terminaison des baluns vidéo CCTV désignent la manière dont un alignement correct de la polarité affecte la cohérence de phase et la stabilité globale de la transmission dans les systèmes à paires torsadées. Lorsque l'orientation du câblage est correctement maintenue, l'alignement de la polarité favorise un flux de signal plus propre et améliore la clarté du signal. Cette relation est essentielle dans les configurations de baluns vidéo CCTV, car une polarité incorrecte ou une orientation de câblage inversée peut perturber l'équilibre de phase et réduire la qualité de transmission stable. Le résultat dépend de la précision de l'installation et de pratiques de terminaison cohérentes sur l'ensemble du chemin du signal.

L'orientation du câblage affecte directement l'intégrité du signal en influençant l'alignement de phase sur les conducteurs à paires torsadées. Lorsque la polarité est correctement appariée, la cohérence de phase est maintenue, ce qui favorise généralement une meilleure clarté du signal et une réduction des interférences. En revanche, un désalignement dans l'orientation du câblage de polarité peut introduire une perte de signal, du bruit ou une distorsion en fonction de l'environnement d'installation. Ces effets ne sont pas absolus mais varient en fonction de l'état du câble, de la qualité de la terminaison et des niveaux d'interférence externe.

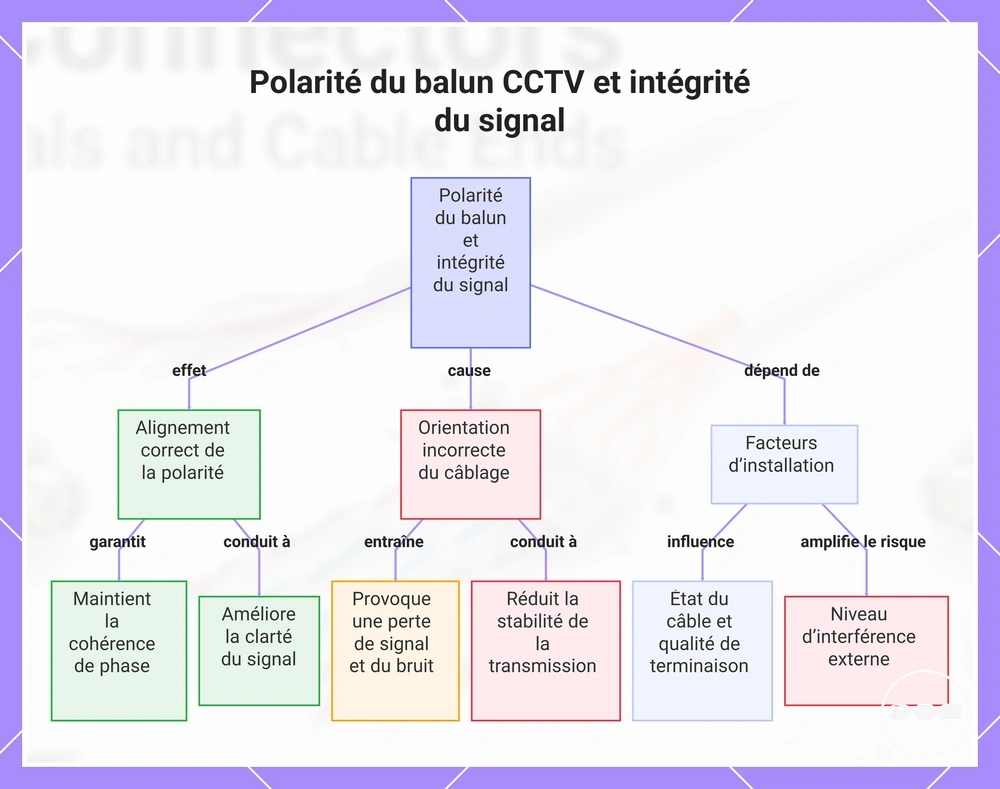

Ce graphique montre comment l'orientation correcte et incorrecte du câblage affecte la clarté et la stabilité du signal dans la terminaison du balun vidéo CCTV.

Polarité du balun CCTV et intégrité du signal

Compatibilité entre les connecteurs de balun vidéo CCTV, les types de câbles et les configurations de système CCTV

La compatibilité entre les connecteurs de balun vidéo CCTV, les types de câbles et les configurations de système CCTV dépend de l'alignement du choix du connecteur, du support de transmission et du format du système au sein d'un chemin de signal unifié. La matrice de compatibilité évalue comment le connecteur + le type de câble + la configuration du système fonctionnent ensemble pour favoriser un comportement de transmission stable, où la gestion de la résolution et la stabilité en distance sont influencées par l'adaptation globale du système. Cette relation est évaluée au niveau du système plutôt que par la performance isolée des composants.

La compatibilité du système dans les configurations CCTV est déterminée par la manière dont les connecteurs s'intègrent avec les catégories de câbles UTP ou coaxiaux et le type de configuration CCTV prévu. Lorsque ces éléments sont correctement alignés, la transmission du signal tend à maintenir une stabilité plus cohérente sur la distance, tandis que des désadaptations peuvent introduire une dégradation selon les conditions d'installation. L'objectif principal reste de garantir que le chemin du signal maintienne la continuité de la source au point d'enregistrement final à travers tous les composants connectés.

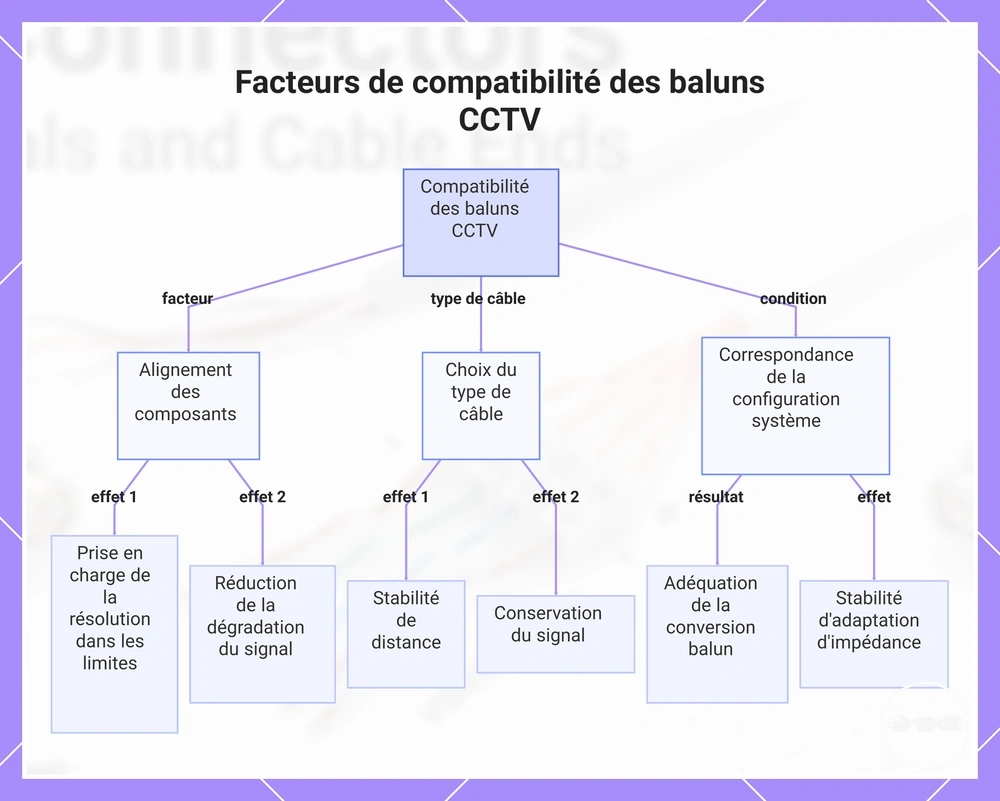

Ce diagramme montre les principaux facteurs système qui déterminent la compatibilité des baluns vidéo CCTV : alignement des composants, choix du type de câble et correspondance de la configuration du système.

Facteurs de compatibilité des baluns CCTV

Choisir le connecteur et la méthode de terminaison adaptés pour une performance fiable des baluns vidéo CCTV

Choisir le connecteur et la méthode de terminaison adaptés pour une performance fiable des baluns vidéo CCTV dépend de l'environnement d'installation, de l'infrastructure de câblage et des exigences de configuration du système. Cette sélection affecte directement la capacité du chemin du signal à maintenir sa stabilité dans différentes conditions de déploiement. L'appairage du connecteur et de la terminaison doit s'aligner sur le support de transmission prévu, qu'il soit UTP ou coaxial, pour favoriser un comportement cohérent du signal. Dans de nombreux cas, la fiabilité est davantage influencée par l'adaptation du système que par un choix unique de composant. L'évaluation doit se concentrer sur la performance de l'ensemble de la chaîne de signal dans les contraintes réelles d'installation.

La sélection du connecteur et de la méthode de terminaison suit une évaluation au niveau du système où l'environnement, le type de câblage et la configuration CCTV sont évalués ensemble. Les environnements industriels, intérieurs ou mixtes peuvent nécessiter des approches de terminaison différentes selon l'exposition aux interférences et la disposition de l'installation. L'infrastructure de câblage, qu'elle soit UTP ou coaxiale, détermine la structure de connecteur compatible et influence la stabilité du signal. La configuration du système définit en outre comment le balun s'intègre dans l'ensemble de la configuration CCTV et affecte la cohérence des performances sur de longues distances. :contentReference[oaicite:0]{index=0}

Pour une compréhension plus large du système et un contexte de niveau catégorie, reportez-vous à la page principale des baluns vidéo CCTV.

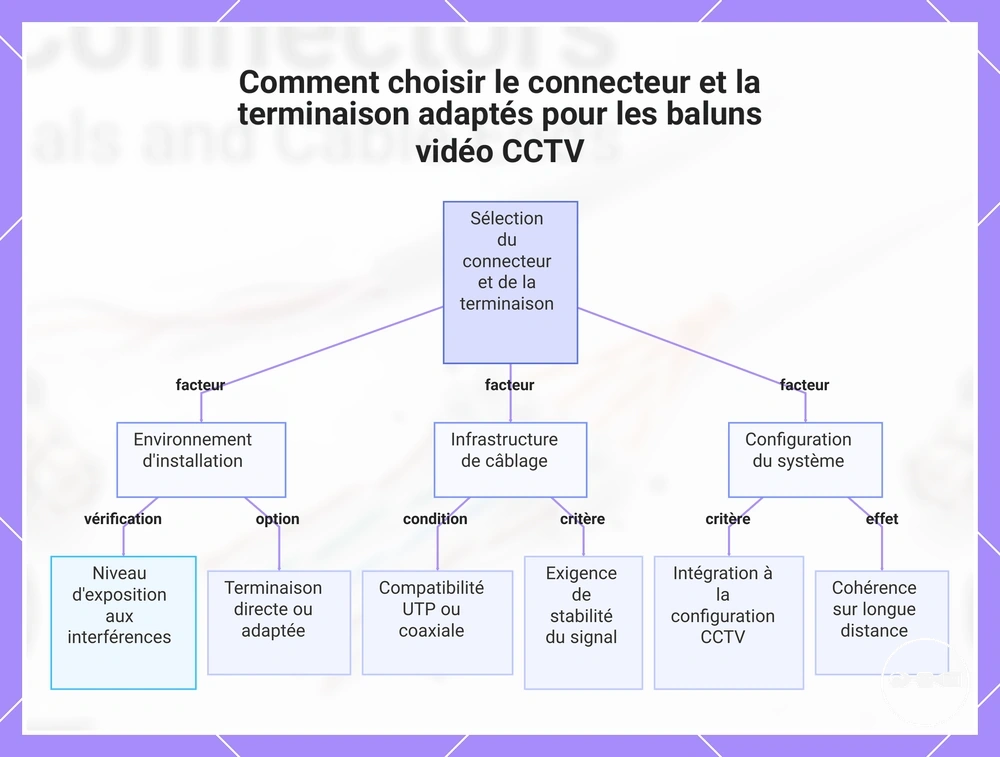

Ce graphique présente les trois facteurs clés à évaluer lors du choix du connecteur et de la terminaison adaptés pour des performances fiables des baluns vidéo CCTV.

Comment choisir le connecteur et la terminaison adaptés pour les baluns vidéo CCTV
