Conectores de balun de vídeo CCTV y opciones de terminación: interfaces BNC, RJ45 y de bloque de terminales y compatibilidad con polaridad

Los conectores de balun de vídeo CCTV se refieren a la capa de interfaz que permite una ruta de señal estable entre cámaras, infraestructura de cableado y dispositivos de grabación. Estos conectores definen cómo se terminan y transfieren físicamente las señales de vídeo, y pueden influir directamente en el ajuste de la instalación, la alineación de compatibilidad y la estabilidad general de la señal en una configuración CCTV. En la mayoría de las configuraciones, las interfaces BNC, RJ45 y de bloque de terminales aparecen como los formatos de conector principales utilizados en distintas instalaciones, y cada una determina cómo se integra el balun en sistemas de par trenzado o coaxiales.

La función de los conectores de balun de vídeo CCTV es principalmente garantizar la compatibilidad entre distintos estándares de transmisión, más que modificar la señal de vídeo central en sí. Los conectores BNC suelen asociarse con salidas de cámara basadas en coaxial, las interfaces RJ45 se alinean con cableado estructurado como CAT5, CAT5e o CAT6, mientras que las opciones de bloque de terminales permiten el cableado directo en campo cuando se requiere flexibilidad en la terminación. Estos formatos suelen evaluarse en conjunto al planificar la compatibilidad del sistema, ya que la elección del método de terminación puede afectar la estabilidad de la instalación y el comportamiento de mantenimiento a largo plazo en distintas condiciones del sitio.

En las implementaciones prácticas, la selección de conectores está estrechamente vinculada a los requisitos de configuración del sistema, como el tipo de cable, las limitaciones de distancia y las condiciones de instalación. La evidencia de referencias comunes de instalación indica que los ecosistemas de conectores mixtos se usan con frecuencia en instalaciones de reforma y nuevas instalaciones, donde pueden aplicarse enfoques basados en adaptadores o de terminación directa según las limitaciones del sistema. Esto hace que la conciencia de polaridad y la alineación correcta de la terminación sean importantes para mantener la integridad de la señal consistente en todos los dispositivos conectados. :contentReference[oaicite:0]{index=0}

Función del conector y la terminación en la transmisión de señal del balun de vídeo CCTV y la integridad del sistema

El sistema de conector y terminación en la transmisión de señal del balun de vídeo CCTV es una capa de interfaz funcional que define cómo se mantiene la continuidad eléctrica entre los puntos de transmisión. Garantiza la continuidad de impedancia a lo largo de la ruta de señal, lo que respalda una transferencia estable de la señal de vídeo en distintas condiciones de instalación. La integridad de la ruta de señal depende de qué tan bien se ejecute la terminación, ya que una terminación no coincidente o inconsistente puede aumentar la susceptibilidad a interferencias. En este contexto, la calidad de la terminación influye directamente en la estabilidad de la señal y en el nivel de reducción de pérdida de transmisión en todo el sistema.

La estabilidad de la transmisión del balun de vídeo CCTV depende de la coincidencia de impedancia entre los segmentos conectados y de la consistencia del proceso de terminación en toda la cadena de señal. Cuando se mantiene la alineación de impedancia, la degradación de la señal y los efectos de interferencia externa suelen reducirse, lo que favorece un comportamiento de transmisión más claro en muchas instalaciones. Este rol funcional está estrechamente relacionado con la configuración del sistema y con cómo se estructura la ruta de señal desde el origen hasta el punto final. Se puede obtener más contexto sobre el comportamiento base del sistema a través de qué es un balun de vídeo CCTV, lo que ayuda a situar el concepto de terminación dentro de la arquitectura de transmisión más amplia.

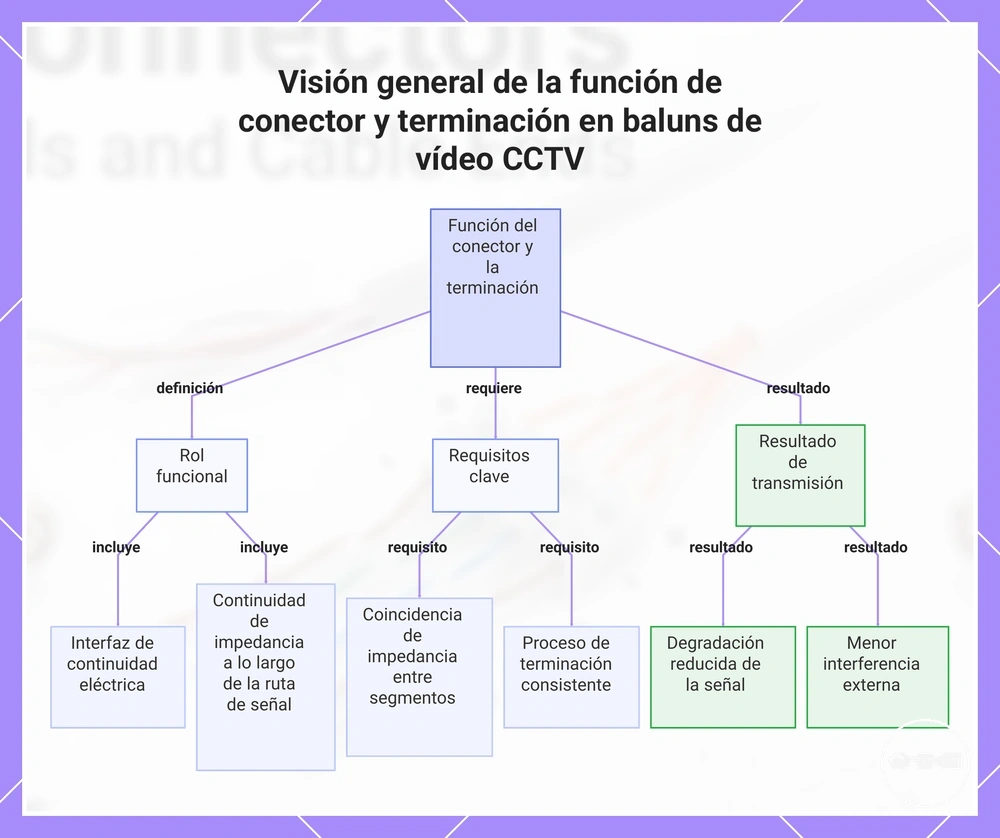

Este diagrama explica la función del conector y la terminación en la transmisión de señal de balun de vídeo CCTV, abarcando su definición, requisitos clave y los resultados de transmisión.

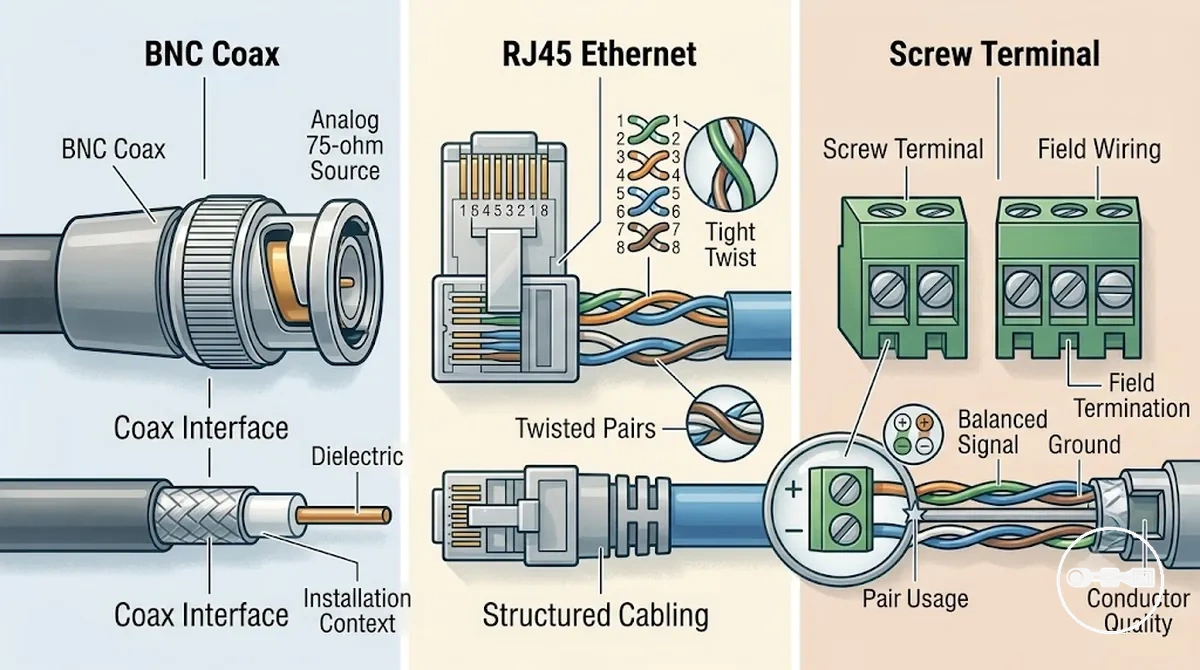

Tipos de conectores de balun de vídeo CCTV y estándares de interfaz en sistemas BNC, RJ45 y de borne de tornillo

Los estándares de conectores en sistemas de balun de vídeo CCTV clasifican cómo se integran los distintos formatos de interfaz con las instalaciones y determinan cómo se estructura físicamente la ruta de señal entre dispositivos. Estos estándares definen condiciones de compatibilidad más que una jerarquía de rendimiento, lo que significa que cada tipo de conector cumple una función en un contexto de integración específico, como sistemas basados en coaxial, cableado estructurado o configuraciones de cableado en campo. En la práctica, los tipos de conectores de balun de vídeo CCTV se organizan en torno a sistemas BNC, RJ45 y de borne de tornillo, cada uno representando un enfoque de interfaz distinto para la integración del sistema.

• Los sistemas de conector BNC representan una categoría de interfaz coaxial donde el balun se integra con la infraestructura CCTV basada en coaxial. Este formato de interfaz se alinea con instalaciones de cableado coaxial existentes, contexto de instalación: sistemas coaxiales de reforma o heredados, idoneidad: escenarios de despliegue basados en coaxial donde no se usa cableado estructurado.
• Los sistemas de conector RJ45 representan interfaces de cableado estructurado donde la integración del balun se alinea con instalaciones de cableado de red de par trenzado, como configuraciones basadas en CAT. Este formato de interfaz admite instalaciones de cableado estructurado, contexto de instalación: instalaciones organizadas estilo red, idoneidad: despliegues CCTV con cableado estructurado.
• Los sistemas de borne de tornillo representan interfaces de terminación directa de conductores utilizadas para configuraciones flexibles de cableado en campo. Este formato de interfaz admite la terminación directa en el punto de instalación, contexto de instalación: instalaciones de cableado adaptables en sitio, idoneidad: escenarios de terminación en campo y cableado flexible.

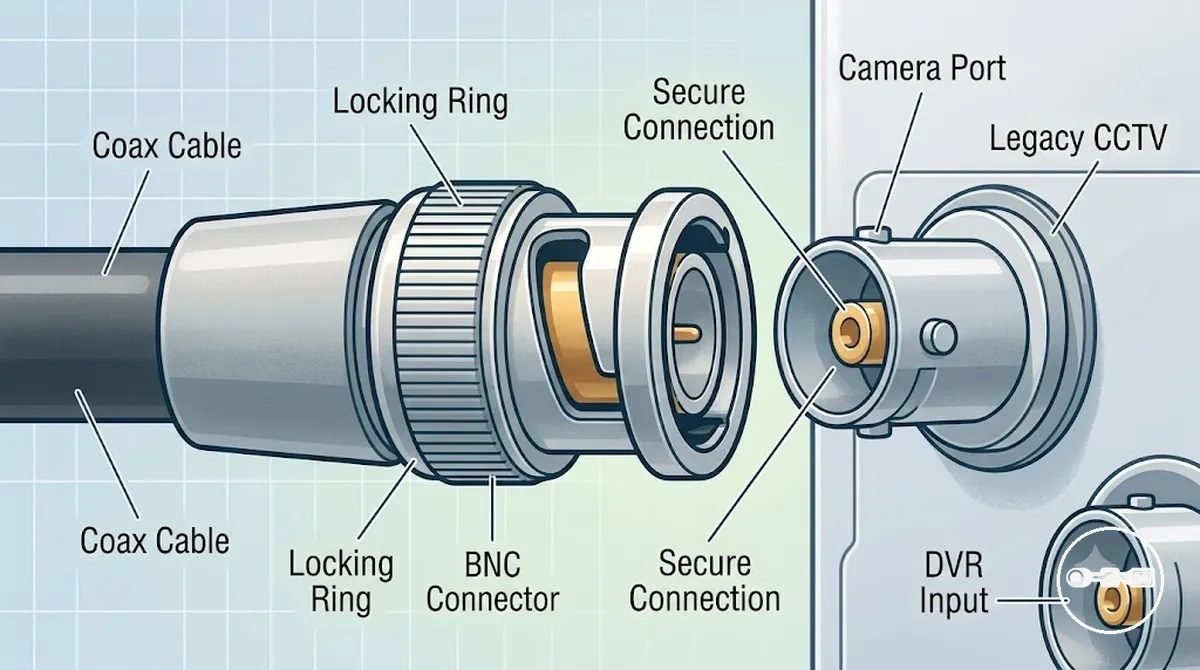

Uso del conector BNC en baluns de vídeo CCTV para conversión de vídeo coaxial a UTP

El uso del conector BNC en sistemas de balun de vídeo CCTV se refiere a un método de interfaz coaxial que permite la transferencia de señal entre dispositivos CCTV heredados y configuraciones de conversión basadas en balun. Se asocia comúnmente con la transmisión de vídeo CCTV coaxial heredada, donde el conector proporciona un mecanismo de bloqueo físico que ayuda a mantener un contacto estable entre la conexión de un DVR o cámara y la línea de transmisión. En muchos sistemas heredados, este diseño de bloqueo favorece la estabilidad de la señal coaxial, especialmente en actualizaciones estructuradas que implican conversiones de vídeo coaxial a UTP. La función de este conector se define principalmente por la continuidad de la interfaz, no por un comportamiento de modificación de la señal. :contentReference[oaicite:0]{index=0}

• BNC → interfaz coaxial → permite la conexión física con bloqueo utilizada en sistemas CCTV heredados de DVR y cámara
• Mecanismo de bloqueo seguro → ayuda a mantener un acoplamiento físico estable entre el conector y el cable coaxial en instalaciones típicas
• Compatibilidad heredada → se usa comúnmente en instalaciones CCTV de reforma donde existe infraestructura coaxial
• Continuidad de señal coaxial → permite una ruta de transmisión consistente en configuraciones CCTV basadas en coaxial en condiciones de instalación normales

Esta integración coaxial basada en conector suele servir como punto de transición antes de que se introduzcan interfaces de cableado estructurado, como los sistemas de balun de vídeo CCTV con RJ45, en arquitecturas de instalación más amplias.

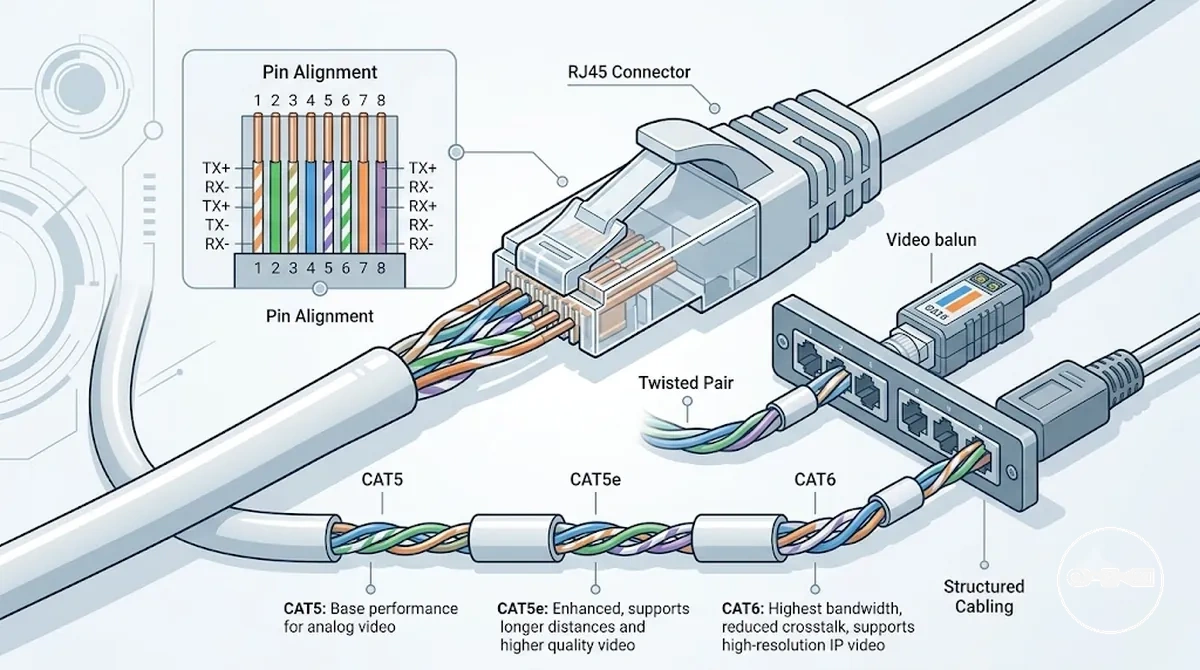

Terminación RJ45 en baluns de vídeo CCTV para sistemas de cableado CAT5, CAT5e y CAT6

La terminación RJ45 en sistemas de balun de vídeo CCTV permite la compatibilidad con cableado estructurado al adaptar la transmisión de vídeo CCTV a entornos de red de par trenzado. La compatibilidad depende de la categoría de cable utilizada, ya que CAT5, CAT5e y CAT6 definen diferentes niveles de manejo de transmisión, consistencia de señal y escalabilidad en instalaciones estructuradas. La terminación RJ45 permite que los baluns de vídeo CCTV funcionen con estos tipos de cable al alinear la transmisión de vídeo con marcos de cableado estilo red. Las características de rendimiento, como la distancia admitida y la estabilidad, suelen variar según el diseño de la instalación y las condiciones de calidad del cable.

• CAT5 → cableado de par trenzado básico → admite escenarios básicos de extensión CCTV estructurada
• CAT5e → manejo de interferencia mejorado → se usa a menudo para diseños de transmisión de vídeo CCTV más consistentes
• CAT6 → diseño de cableado estructurado mejorado → admite mayor escalabilidad en despliegues CCTV estilo red

La terminación RJ45 permite la alineación con cableado estructurado en sistemas de balun de vídeo CCTV donde se requiere escalabilidad y un diseño de infraestructura basado en red.

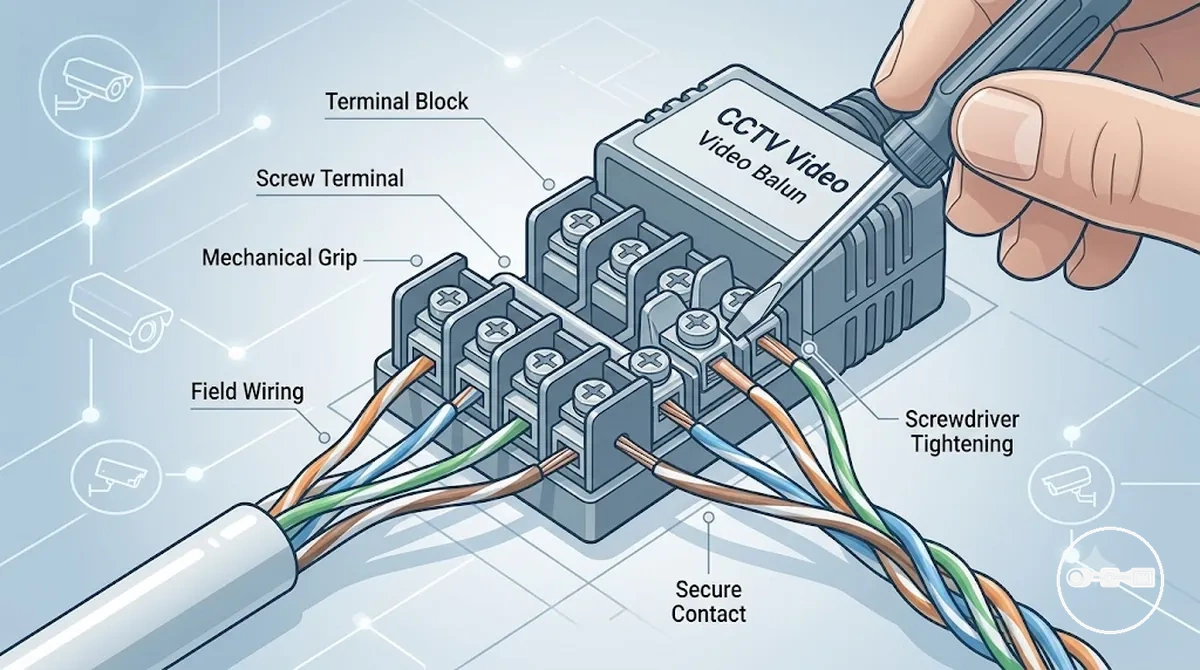

Métodos de cableado con bloque de terminales y borne de tornillo en instalaciones de balun de vídeo CCTV

Los métodos de cableado con bloque de terminales y borne de tornillo en instalaciones de balun de vídeo CCTV se refieren a enfoques de terminación directa en campo donde los conductores se fijan mecánicamente mediante interfaces de sujeción o tornillo para lograr continuidad de señal estable y flexibilidad de instalación. Estos sistemas de terminales permiten la conexión directa de cables sin interfaces tipo conector, lo que favorece condiciones de cableado adaptables en sitio donde a menudo se requieren ajustes de diseño. La sujeción mecánica y la presión de contacto contribuyen a una continuidad eléctrica consistente en distintos entornos de instalación. :contentReference[oaicite:0]{index=0}

Estos métodos de conexión basados en terminales se utilizan en instalaciones en campo donde se requiere una alineación de cableado flexible y una estabilidad de contacto segura, según el diseño y las condiciones de ruta del cable.

• Conexión con bloque de terminales → permite la inserción de conductores agrupados para diseños de cableado estructurado en campo
• Sujeción con borne de tornillo → usa apriete mecánico para mantener un contacto eléctrico estable
• Terminación directa de cable → permite ajustes flexibles de instalación durante la configuración o el mantenimiento
• Adaptabilidad en campo → permite cambios en la instalación sin requerir conectores preterminados

Adaptadores de conector BNC a UTP y patrones de conversión directa en configuraciones de balun de vídeo CCTV

Los sistemas de adaptador de conector BNC a UTP en configuraciones de balun de vídeo CCTV permiten la compatibilidad entre fuentes de señal basadas en coaxial y redes de transmisión de par trenzado mediante la conversión de formatos de conexión, no la alteración de la señal de vídeo subyacente. La conversión basada en adaptador depende de cómo esté estructurada la interfaz, donde el BNC gestiona la terminación coaxial y el UTP admite la transmisión de par trenzado utilizada en diseños de cableado estructurado. Este enfoque se utiliza típicamente en entornos de reforma donde los sistemas coaxiales heredados y el cableado estructurado más nuevo deben operar dentro de un mismo contexto de instalación. :contentReference[oaicite:0]{index=0}

La conversión basada en adaptador y el cableado directo representan dos patrones de integración distintos en configuraciones de balun de vídeo CCTV. Los sistemas de adaptador introducen una capa de interfaz intermedia para conectar segmentos coaxiales y UTP, mientras que el cableado directo conecta las señales sin hardware de conversión intermedio. Las configuraciones basadas en adaptador se asocian generalmente con una compatibilidad flexible para reformas, mientras que el cableado directo se utiliza en diseños de cableado más unificados donde el diseño del sistema lo permite. Ninguno de los dos enfoques garantiza un rendimiento idéntico, ya que los resultados dependen del diseño de la instalación y de las condiciones de la ruta de señal.

• Conversión basada en adaptador → utiliza una interfaz BNC-UTP intermedia para la integración de sistemas heredados
• Patrón de cableado directo → conecta rutas de transmisión sin capas de adaptador para una estructura simplificada
• Integración híbrida → combina infraestructura coaxial heredada con cableado de par trenzado
• Flexibilidad para reformas → admite actualizaciones por etapas en entornos de balun de vídeo CCTV

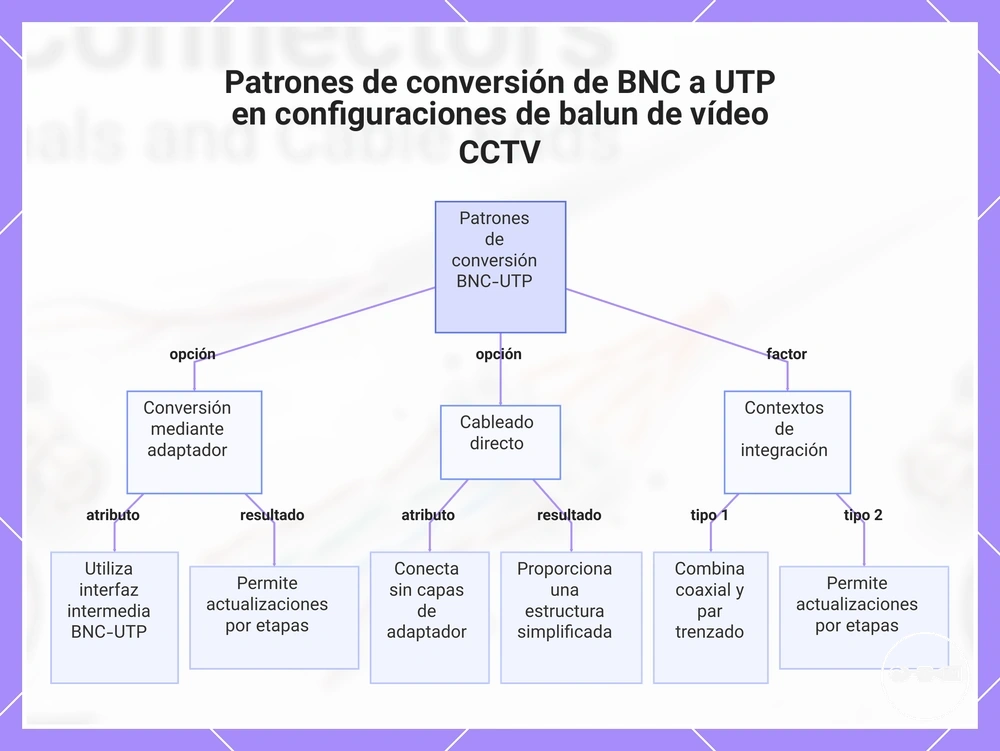

Este gráfico muestra los principales patrones de integración para conectar cableado coaxial y de par trenzado en configuraciones de balun de vídeo CCTV, incluyendo la conversión mediante adaptador, el cableado directo y los contextos de integración.

Sensibilidad a la polaridad, integridad de señal y orientación del cableado en la terminación de balun de vídeo CCTV

La sensibilidad a la polaridad, la orientación del cableado y la integridad de señal en la terminación de balun de vídeo CCTV se refieren a cómo la alineación correcta de la polaridad afecta la consistencia de fase y la estabilidad general de la transmisión en sistemas de par trenzado. Cuando la orientación del cableado se mantiene correctamente, la alineación de polaridad favorece un flujo de señal más limpio y mejora la claridad de la señal. Esta relación es crítica en configuraciones de balun de vídeo CCTV porque una polaridad incorrecta o una orientación de cableado invertida pueden alterar el balance de fase y reducir la calidad de transmisión estable. El resultado depende de la precisión de la instalación y de prácticas de terminación consistentes en toda la ruta de señal.

La orientación del cableado afecta directamente la integridad de señal al influir en la alineación de fase a través de los conductores de par trenzado. Cuando la polaridad está correctamente emparejada, se mantiene la consistencia de fase, lo que suele favorecer una claridad de señal mejorada y una reducción de interferencias. En cambio, una desalineación en la orientación del cableado de polaridad puede introducir pérdida de señal, ruido o distorsión según la instalación. Estos efectos no son absolutos, sino que varían según el estado del cable, la calidad de la terminación y los niveles de interferencia externa.

• desajuste en la orientación del cableado de polaridad → puede provocar pérdida de señal en el balun CCTV o degradación de la claridad de vídeo
• alineación de fase incorrecta → puede introducir ruido o distorsión de imagen en la transmisión por par trenzado
• conexión de polaridad invertida → a menudo reduce la integridad de señal y aumenta la sensibilidad a interferencias
• falta de consistencia en la terminación → puede causar pérdida intermitente de señal o salida inestable
• interferencia ambiental combinada con desalineación → puede amplificar el ruido y reducir la estabilidad de la señal

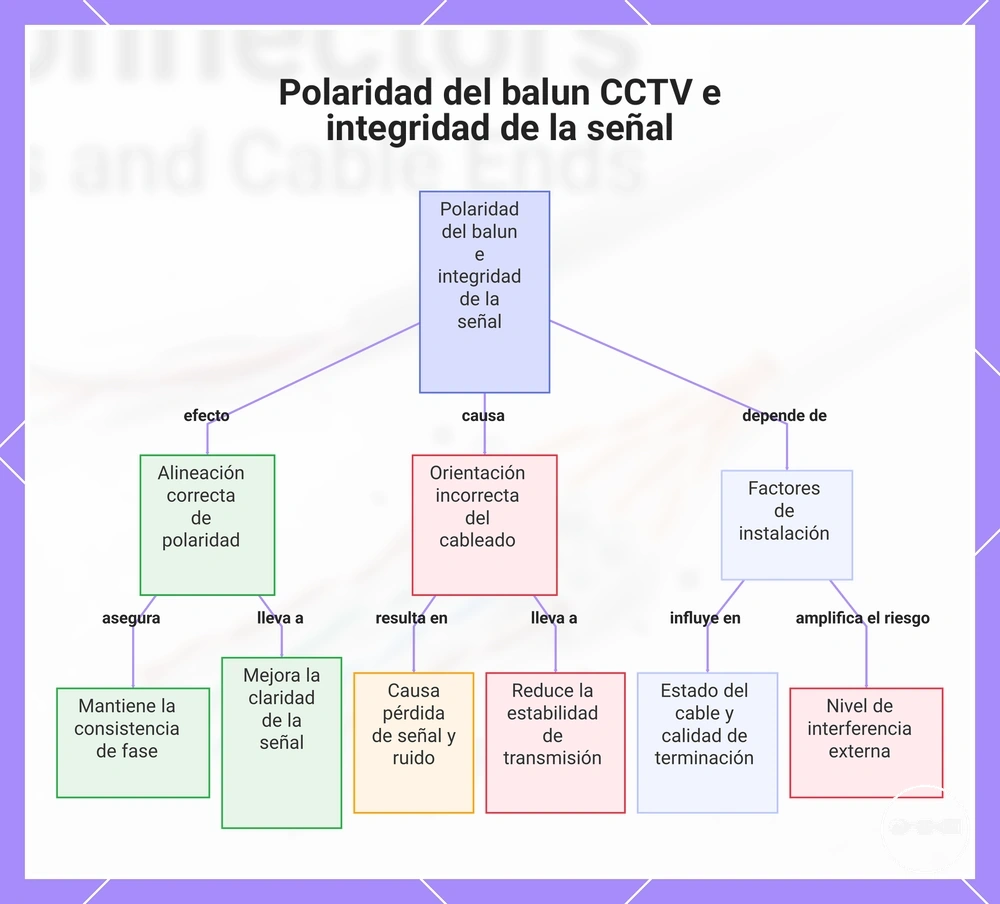

Este gráfico muestra cómo la orientación correcta e incorrecta del cableado afecta la claridad y la estabilidad de la señal en la terminación del balun de vídeo CCTV.

Compatibilidad entre conectores de balun de vídeo CCTV, tipos de cable y configuraciones de sistema CCTV

La compatibilidad entre conectores de balun de vídeo CCTV, tipos de cable y configuraciones de sistema CCTV depende de cómo se alineen la selección del conector, el medio de transmisión y el formato del sistema dentro de una ruta de señal unificada. La matriz de compatibilidad evalúa cómo el conector, el tipo de cable y la configuración del sistema funcionan conjuntamente para mantener un comportamiento de transmisión estable, donde el manejo de resolución y la estabilidad en distancia están influidos por el ajuste general del sistema. Esta relación se evalúa a nivel de sistema, no mediante el rendimiento aislado de componentes.

La compatibilidad del sistema en configuraciones CCTV se determina por qué tan bien se integran los conectores con las categorías de cable UTP o coaxial y con el tipo de configuración CCTV prevista. Cuando estos elementos están alineados correctamente, la transmisión de señal tiende a mantener una estabilidad más consistente en distancia, mientras que los desajustes pueden introducir degradación según las condiciones de instalación. El enfoque se mantiene en garantizar que la ruta de señal conserve la continuidad desde el origen hasta el punto de grabación en todos los componentes conectados.

• Alineación de conector + categoría de cable + formato de sistema → influye en la resolución admitida dentro de los límites de configuración
• Selección entre UTP y coaxial → afecta la estabilidad en distancia y las características generales de retención de señal
• Coincidencia con la configuración del sistema CCTV → determina la idoneidad del enfoque de conversión de señal basado en balun
• Consistencia de la ruta de transmisión → favorece la reducción de degradación de señal entre segmentos conectados
• Coincidencia de impedancia y sistema → contribuye a un comportamiento de señal estable en instalaciones mixtas

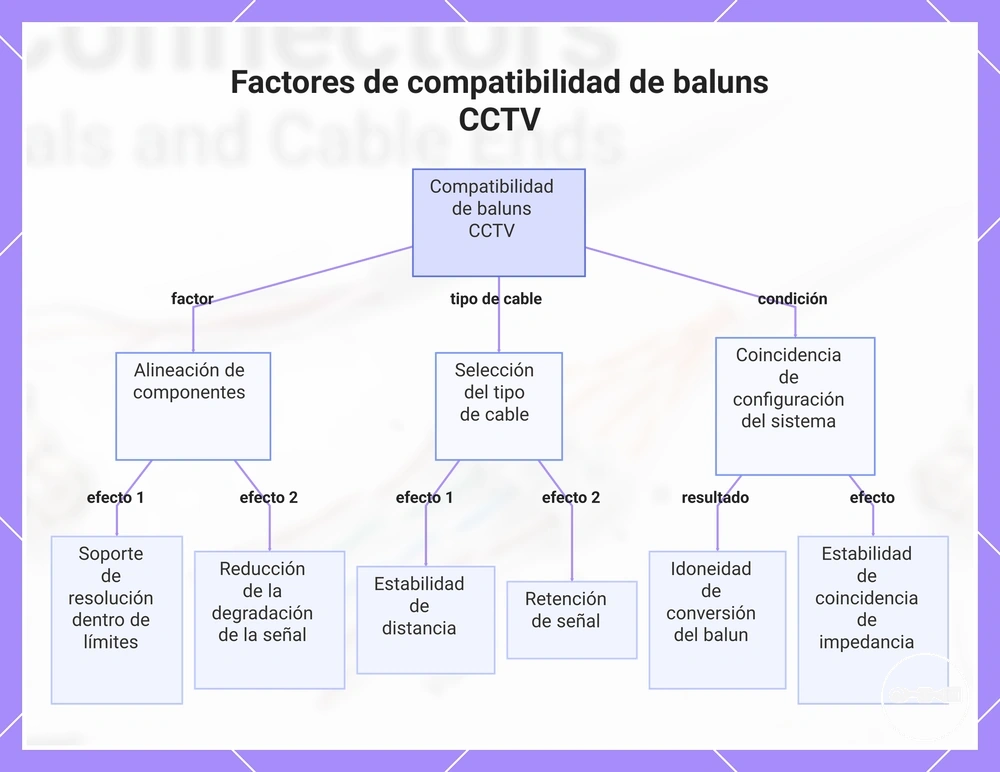

Este gráfico muestra los principales factores a nivel de sistema que determinan la compatibilidad de los baluns de vídeo CCTV: alineación de componentes, selección del tipo de cable y coincidencia de la configuración del sistema.

Cómo elegir el conector y el método de terminación correctos para un rendimiento fiable del balun de vídeo CCTV

Elegir el conector y el método de terminación correctos para un rendimiento fiable del balun de vídeo CCTV depende del entorno de instalación, la infraestructura de cableado y los requisitos de configuración del sistema. Esta selección afecta directamente a cómo la ruta de señal mantiene la estabilidad en distintas condiciones de despliegue. El emparejamiento del conector y la terminación debe alinearse con el medio de transmisión previsto, ya sea UTP o coaxial, para mantener un comportamiento de señal consistente. En muchos casos, la fiabilidad está más influida por el ajuste del sistema que por la elección de un componente individual. La evaluación debe centrarse en cómo funciona toda la cadena de señal bajo limitaciones reales de instalación.

La selección del conector y el método de terminación sigue una evaluación a nivel de sistema donde se evalúan conjuntamente el entorno, el tipo de cableado y la configuración CCTV. Los entornos industriales, interiores o mixtos pueden requerir diferentes enfoques de terminación según la exposición a interferencias y el diseño de la instalación. La infraestructura de cableado, como UTP o coaxial, determina la estructura de conector compatible e influye en la estabilidad de la señal. La configuración del sistema define además cómo se integra el balun en la configuración CCTV general y afecta la consistencia del rendimiento en larga distancia. :contentReference[oaicite:0]{index=0}

• Entorno de instalación → determina la exposición a interferencias y las condiciones de ruteo físico
• Compatibilidad del tipo de cable → emparejar conector y método de terminación con la estructura UTP o coaxial
• Ajuste con la configuración del sistema → alinear la integración del balun con los requisitos de la arquitectura CCTV
• Requisito de estabilidad de señal → evaluar las necesidades esperadas de distancia y claridad de rendimiento
• Elección del método de terminación → seleccionar terminación directa o adaptada según las limitaciones de la instalación

Para una comprensión más amplia del sistema y contexto a nivel de categoría, consulte la guía principal de baluns de vídeo CCTV.

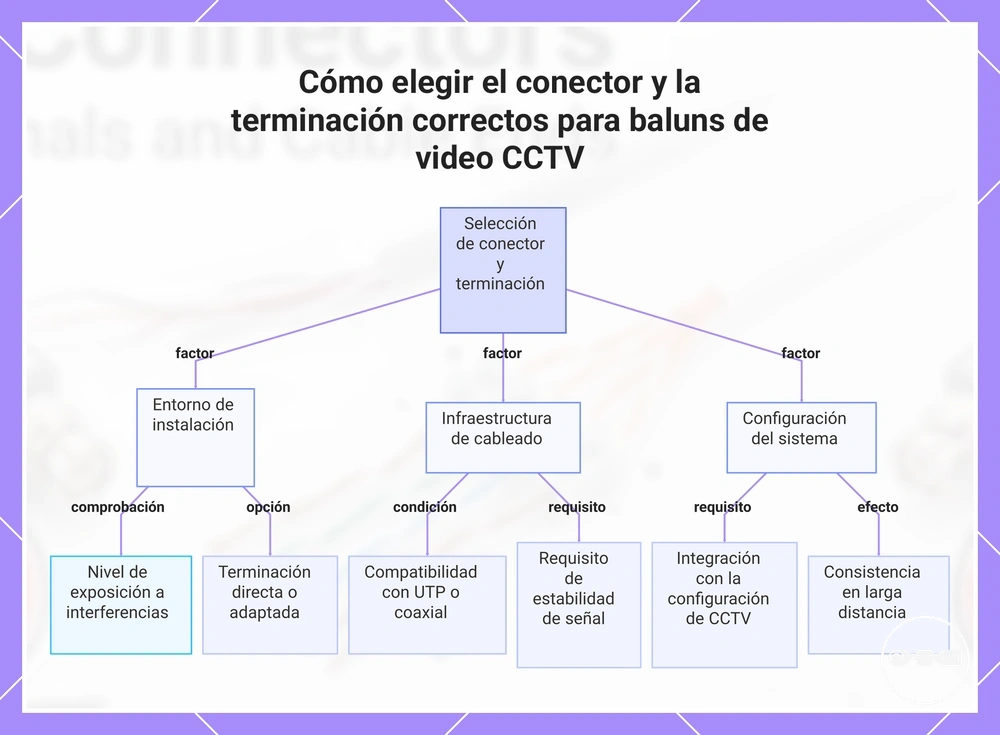

Este gráfico muestra los tres factores clave que evaluar al seleccionar el conector y el método de terminación correctos para un rendimiento fiable del balun de video CCTV.
