Cableado de baluns de vídeo CCTV: pares, polaridad y diagramas
El cableado de baluns de vídeo CCTV es un método a nivel de sistema para transmitir señales de vídeo mediante una combinación estructurada de interfaces de balun y cable de par trenzado en infraestructuras de cable UTP. Este modelo de cableado define cómo la información de vídeo analógico o HD se transporta a través de pares de cobre balanceados manteniendo la integridad de la señal en diversas condiciones en la trayectoria de transmisión. El comportamiento del cableado de baluns de vídeo CCTV depende de cómo se asigna y mantiene el cable de par trenzado en todo el sistema, especialmente cuando hay ruido eléctrico externo. La alineación de polaridad entre los conductores del par influye directamente en la consistencia con la que se interpreta la señal en el extremo receptor. En muchas configuraciones CCTV, una estructura de cableado incorrecta puede reducir la resistencia a interferencias y afectar la calidad de transmisión incluso cuando las conexiones parecen físicamente completas. Debido a estas dependencias, la precisión del cableado se convierte en un factor central para mantener una entrega de vídeo estable en sistemas basados en UTP.
El cableado de baluns de vídeo CCTV depende en gran medida de la alineación de polaridad, la consistencia del cable de par trenzado y la correcta interpretación de las referencias de los diagramas de cableado, porque estos elementos en conjunto configuran la integridad de la señal a lo largo de la trayectoria de transmisión. Cuando la alineación de polaridad es incorrecta, la estructura balanceada del cable UTP puede verse alterada, lo que puede introducir sensibilidad al ruido y reducir la resistencia a interferencias en condiciones reales. La disposición de los pares trenzados determina cómo se cancela la interferencia electromagnética durante la transferencia de señal, lo que significa que un emparejamiento incorrecto puede debilitar la estabilidad de la señal. Los diagramas de cableado proporcionan la referencia estructural necesaria para mantener un mapeo consistente entre los extremos de transmisión y recepción, reduciendo el riesgo de conexiones incorrectas. Estas relaciones no garantizan la calidad de salida, pero típicamente definen cuán estable será el comportamiento de transmisión en distintas condiciones. Como resultado, el cableado de baluns de vídeo CCTV funciona como un sistema coordinado donde el balance eléctrico y el enrutamiento físico moldean directamente la calidad de transmisión. Esto establece una base estructurada para comprender los principios de cableado, la lógica de compatibilidad y la interpretación de diagramas.
En escenarios prácticos, el cableado de baluns de vídeo CCTV se vuelve más crítico cuando están involucrados múltiples tendidos de cable, enrutamiento de cable UTP de larga distancia o casos de conectores mixtos. En estas condiciones, incluso pequeñas desviaciones en la alineación de polaridad o en la selección del par trenzado pueden influir en la integridad de la señal e introducir una degradación gradual en la calidad de transmisión. La interferencia ambiental, la variación en la calidad del cable y la interpretación inconsistente de los diagramas de cableado pueden contribuir a un comportamiento inestable de la señal en ciertas instalaciones. Las siguientes secciones explorarán cómo estos principios de cableado se traducen en reglas estructuradas de compatibilidad, dependencias de conectores y patrones comunes de comportamiento de señal en diferentes configuraciones de sistema. Esto ayuda a aclarar cómo opera el cableado de baluns de vídeo CCTV bajo diferentes restricciones sin desviarse hacia pasos de instalación procedimentales.

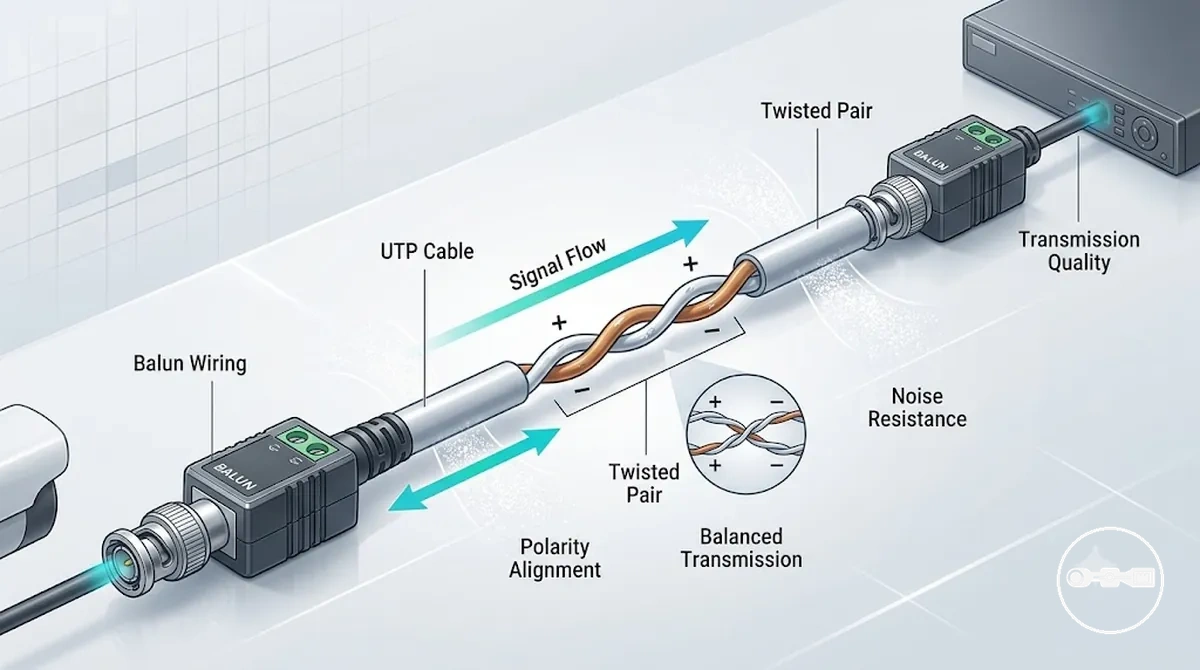

Fundamentos del cableado de baluns de vídeo CCTV y alcance de la transmisión de señal en sistemas UTP
El sistema de cableado basado en UTP define el cableado de baluns de vídeo CCTV como la transmisión estructurada de señales de vídeo a través de cableado de par trenzado (UTP) utilizando principios de conversión de balun. Este sistema de cableado influye en cómo se transportan los datos de vídeo a través de conductores balanceados donde la integridad de la señal depende de mantener un emparejamiento eléctrico y una alineación de polaridad consistentes. El cableado de baluns de vídeo CCTV explica el comportamiento de transmisión mediante la conversión de señales de vídeo no balanceadas en señales diferenciales balanceadas que pueden viajar a través del cable UTP. Cuando la estructura del cable de par trenzado es inconsistente o está expuesta a fuentes de interferencia, la estabilidad de la señal puede degradarse debido a una cancelación de ruido desigual en el par. En muchos casos, la integridad del cableado afecta directamente la resistencia a interferencias y la claridad del vídeo recibido, especialmente en condiciones eléctricamente ruidosas.
El flujo de señal en el cableado de baluns de vídeo CCTV depende del comportamiento del par balanceado, donde la alineación de polaridad asegura que ambos conductores porten señales complementarias que mejoran el rechazo de ruido. Cuando la alineación de polaridad es inconsistente o la interpretación del diagrama de cableado es incorrecta, el sistema puede experimentar una reducción en la integridad de la señal debido a una cancelación diferencial imperfecta de la interferencia. Este comportamiento no elimina la transmisión, pero puede introducir niveles variables de distorsión según la longitud del cable y las condiciones de ruido ambiental. Los diagramas de cableado proporcionan una referencia estructurada para comprender cómo se corresponden los pares de cable UTP entre los extremos de transmisión, lo que respalda un mapeo de señal consistente. Dentro de este marco, el cableado de baluns de vídeo CCTV funciona como un sistema de transmisión controlado donde el balance eléctrico determina la claridad y estabilidad de la señal de salida.
El alcance de transmisión del cableado de baluns de vídeo CCTV se vuelve más notable en escenarios que implican tendidos de cable largos o configuraciones de cable UTP mixtas, donde la resistencia a interferencias se prueba en condiciones reales. En tales casos, pequeñas inconsistencias en la selección del cable de par trenzado o en el mapeo de polaridad pueden afectar gradualmente la estabilidad de la señal y la claridad percibida del vídeo. La interferencia electromagnética externa y las prácticas de cableado inconsistentes pueden influir aún más en la eficacia con la que el sistema balanceado mantiene la integridad de la señal. Las siguientes secciones amplían sobre la lógica de compatibilidad, la influencia de los conectores y los patrones comunes de comportamiento de la señal sin desviarse hacia pasos de instalación procedimentales.
Fundamentos del cableado de baluns de vídeo CCTV y alcance de la transmisión de señal en sistemas UTP
El sistema de cableado basado en UTP define el cableado de baluns de vídeo CCTV como la transmisión estructurada de señales de vídeo a través de cableado de par trenzado (UTP) utilizando principios de conversión de balun. Este sistema de cableado influye en cómo se transportan los datos de vídeo a través de conductores balanceados donde la integridad de la señal depende de mantener un emparejamiento eléctrico y una alineación de polaridad consistentes. El cableado de baluns de vídeo CCTV explica el comportamiento de transmisión mediante la conversión de señales de vídeo no balanceadas en señales diferenciales balanceadas que pueden viajar a través del cable UTP. Cuando la estructura del cable de par trenzado es inconsistente o está expuesta a fuentes de interferencia, la estabilidad de la señal puede degradarse debido a una cancelación de ruido desigual en el par. En muchos casos, la integridad del cableado afecta directamente la resistencia a interferencias y la claridad del vídeo recibido, especialmente en condiciones eléctricamente ruidosas.
El flujo de señal en el cableado de baluns de vídeo CCTV depende del comportamiento del par balanceado, donde la alineación de polaridad asegura que ambos conductores porten señales complementarias que mejoran el rechazo de ruido. Cuando la alineación de polaridad es inconsistente o la interpretación del diagrama de cableado es incorrecta, el sistema puede experimentar una reducción en la integridad de la señal debido a una cancelación diferencial imperfecta de la interferencia. Este comportamiento no elimina la transmisión, pero puede introducir niveles variables de distorsión según la longitud del cable y las condiciones de ruido ambiental. Los diagramas de cableado proporcionan una referencia estructurada para comprender cómo se corresponden los pares de cable UTP entre los extremos de transmisión, lo que respalda un mapeo de señal consistente. Dentro de este marco, el cableado de baluns de vídeo CCTV funciona como un sistema de transmisión controlado donde el balance eléctrico determina la claridad y estabilidad de la señal de salida.
El alcance de transmisión del cableado de baluns de vídeo CCTV se vuelve más notable en escenarios que implican tendidos de cable largos o configuraciones de cable UTP mixtas, donde la resistencia a interferencias se prueba en condiciones reales. En tales casos, pequeñas inconsistencias en la selección del cable de par trenzado o en el mapeo de polaridad pueden afectar gradualmente la estabilidad de la señal y la claridad percibida del vídeo. La interferencia electromagnética externa y las prácticas de cableado inconsistentes pueden influir aún más en la eficacia con la que el sistema balanceado mantiene la integridad de la señal. Las siguientes secciones amplían sobre la lógica de compatibilidad, la influencia de los conectores y los patrones comunes de comportamiento de la señal sin desviarse hacia pasos de instalación procedimentales.

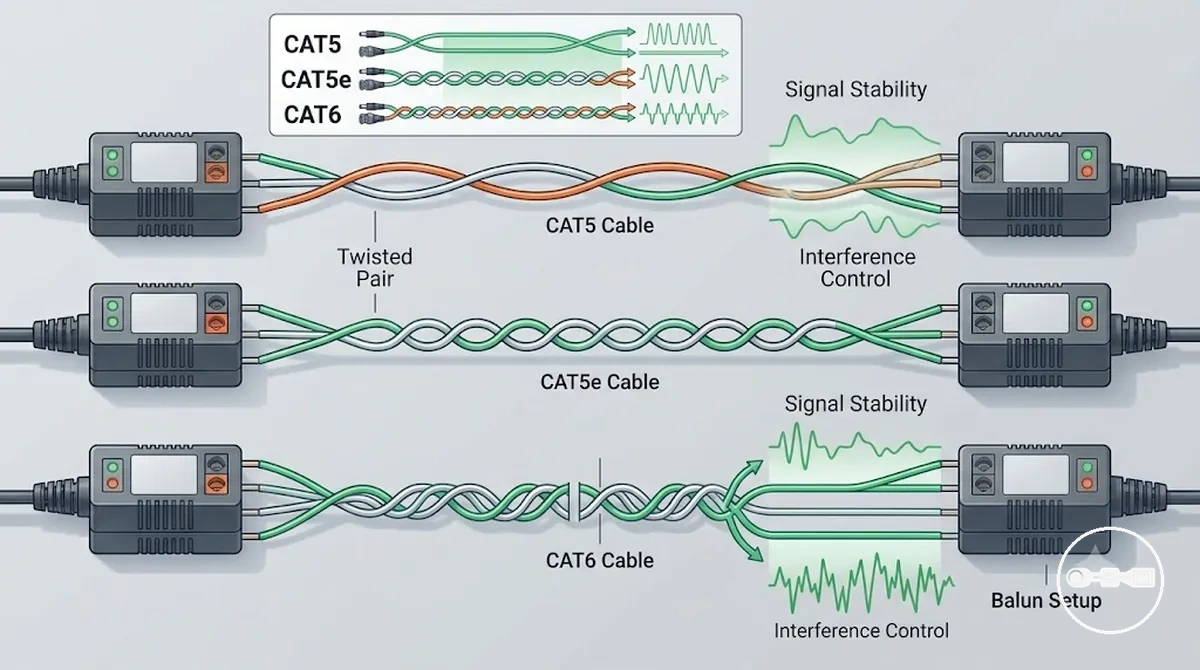

Estándares de cableado CAT5, CAT5e y CAT6 para configuraciones de baluns de vídeo CCTV
Las categorías de cable CAT5, CAT5e y CAT6 determinan la compatibilidad del cableado de baluns de vídeo CCTV al afectar cómo la estructura de par trenzado maneja la estabilidad de la señal y la resistencia a interferencias durante la transmisión. Cada tipo de cable define la consistencia con la que el cable UTP mantiene la señalización balanceada bajo diferentes condiciones eléctricas y ambientales, lo que influye directamente en el rendimiento del balun de vídeo CCTV. La categoría de cable afecta por tanto el comportamiento de transmisión al moldear los niveles de atenuación, el control de diafonía y la integridad general de la señal, sin modificar el principio de conversión del balun en sí mismo.
El cable CAT5 generalmente proporciona una estructura básica de par trenzado donde el rechazo de interferencias depende más de la calidad de instalación y las condiciones ambientales, lo que puede generar una estabilidad de señal variable en tendidos más largos. CAT5e mejora el balance del par y reduce la diafonía entre conductores, lo que a menudo favorece un comportamiento de transmisión más consistente en condiciones de interferencia moderada. CAT6 introduce un trenzado más ajustado y una mejor separación interna entre pares, lo que puede reducir la susceptibilidad al ruido externo en muchos casos, aunque los resultados aún varían según la disposición del sistema y el enrutamiento del cable. Estas diferencias influyen en cómo el cableado de baluns de vídeo CCTV mantiene la integridad de la señal, especialmente en configuraciones expuestas a interferencia electromagnética o distancias de transmisión prolongadas.
En configuraciones prácticas de baluns de vídeo CCTV, la selección del cable afecta la fiabilidad con la que el sistema preserva la claridad de la señal al combinarse con diferentes condiciones de cableado y prácticas de terminación. CAT5 and CAT6 cable use proporciona una referencia de compatibilidad más amplia para comprender cómo las categorías de cable interactúan con los sistemas de transmisión basados en baluns. El rendimiento general depende del efecto combinado de la categoría de cable, el entorno de instalación y la consistencia del cableado, más que de un único factor aislado.

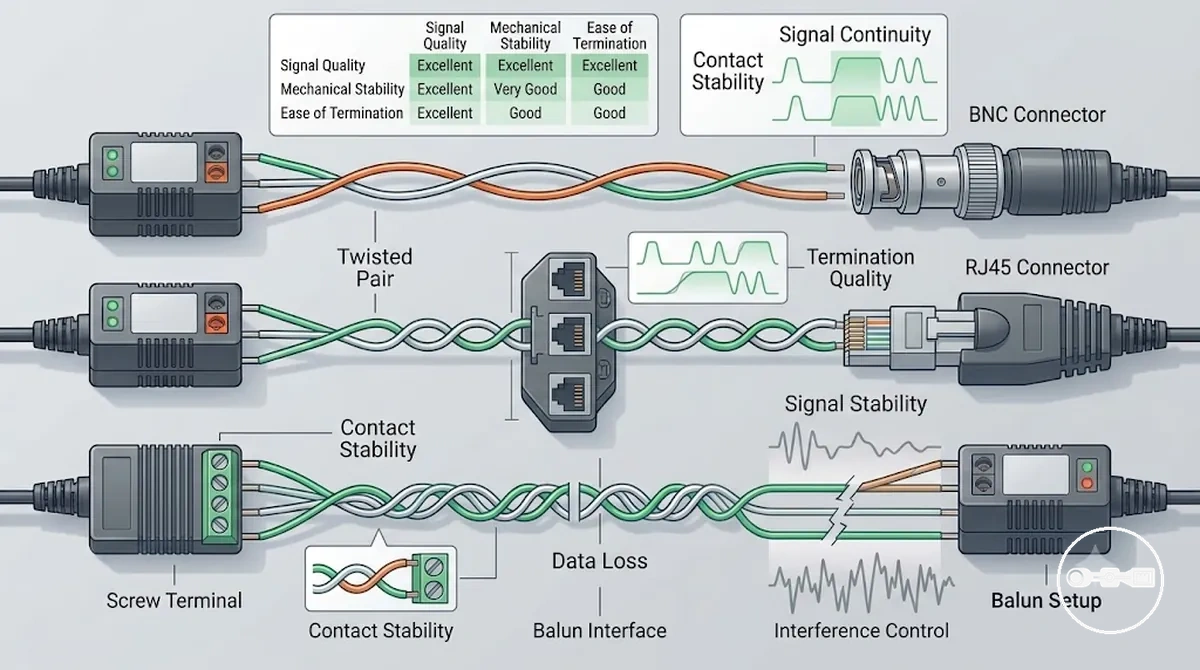

Métodos de terminación de conectores para baluns de vídeo CCTV BNC, RJ45 y de borne
El tipo de conector influye en la continuidad de la señal en el cableado de baluns de vídeo CCTV al definir cómo se mantiene el contacto eléctrico entre la trayectoria de transmisión y la interfaz del balun. Las conexiones BNC, RJ45 y de borne influyen cada una en la consistencia con la que se mantienen la continuidad de la señal y el comportamiento de impedancia, especialmente cuando la calidad de terminación varía o la alineación del contacto no es estable. En configuraciones de baluns de vídeo CCTV, las condiciones del conector pueden afectar la estabilidad de la señal bajo interferencia dependiendo de qué tan segura y consistentemente se establezca la terminación.
Los conectores BNC típicamente dependen de un contacto de bloqueo de estilo coaxial, lo que puede favorecer una transferencia de señal más estable cuando están correctamente acoplados, mientras que los conectores RJ45 dependen de la alineación de contacto de múltiples pines que puede variar con la precisión de terminación. Las conexiones de borne utilizan sujeción mecánica, lo que puede introducir variabilidad en la continuidad si la presión o la alineación son inconsistentes con el tiempo. Estos comportamientos de los conectores influyen en cómo los baluns de vídeo CCTV mantienen la integridad de la señal en diferentes condiciones de instalación. El contexto adicional del sistema sobre el comportamiento de los conectores está disponible en CCTV video baluns connectors, y también se relacionan con pasos de instalación en términos de cómo las elecciones de conexión física afectan la estabilidad general del sistema.
Globalmente, los métodos de terminación de conectores determinan la fiabilidad con la que se transfieren las señales de los baluns de vídeo CCTV al afectar la estabilidad del contacto y la consistencia de la continuidad, sin modificar el principio central de transmisión. El rendimiento final depende típicamente de cómo interactúan el tipo de conector, la calidad de terminación y las condiciones ambientales dentro del sistema.

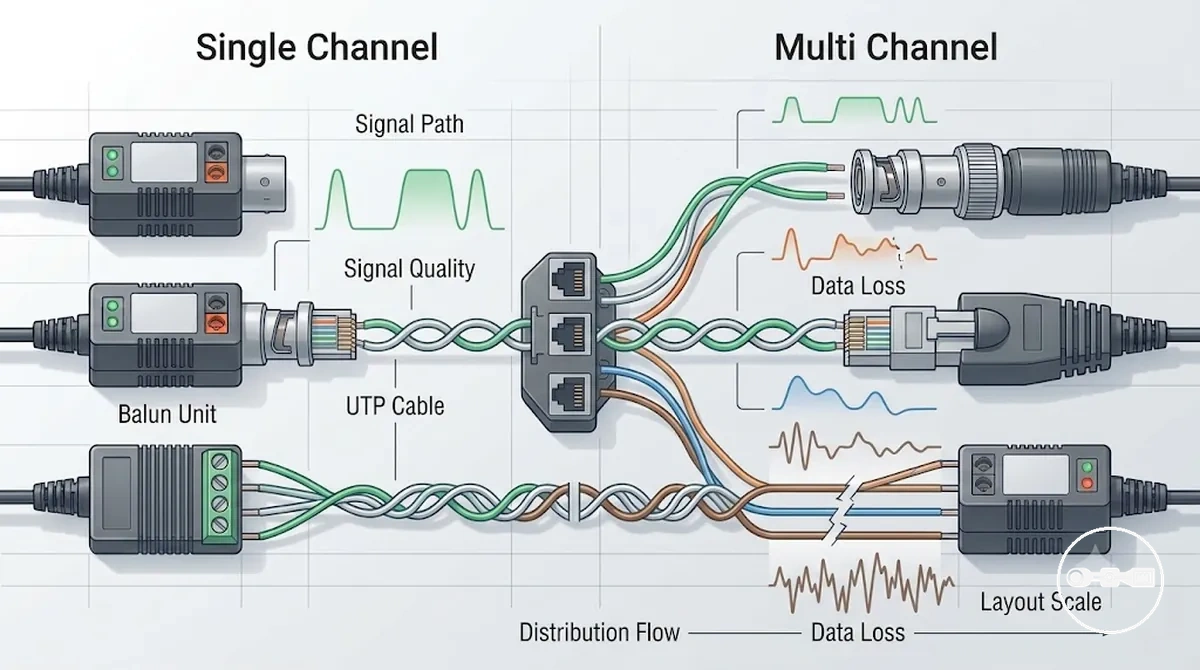

Diagramas de cableado y distribución de señal de baluns de vídeo CCTV de un canal y multicanal
La configuración de canales en los diagramas de cableado de baluns de vídeo CCTV distribuye y separa las señales de vídeo al definir cómo se mapean las trayectorias de transmisión a través de un sistema de baluns. Los diseños de un solo canal representan una trayectoria de señal a través de una estructura de par trenzado dedicada, mientras que los diseños multicanal organizan múltiples señales a través de trayectorias paralelas, determinando cómo se visualiza y gestiona la distribución de señal en los diagramas de cableado. La configuración de canales influye en la claridad con la que se representa el enrutamiento de la señal, sin modificar el principio central de transmisión en sí mismo.
Los diagramas de cableado de un solo canal típicamente muestran una trayectoria de señal directa uno a uno, lo que favorece una interpretación más simple y una menor complejidad de diseño en sistemas CCTV más pequeños. Los diagramas multicanal representan múltiples trayectorias de señal paralelas, donde la separación entre canales puede mejorar la claridad organizativa en sistemas más grandes, pero puede introducir sensibilidad a la densidad del diseño dependiendo de las condiciones de enrutamiento y los factores de interferencia ambiental.
En la planificación basada en diagramas, el comportamiento de la distribución de señal depende de cómo se estructuran y escalan los canales dentro del sistema de baluns. Las diferencias en la distribución de canales pueden explorarse más a fondo a través de opciones de cableado multicanal, mientras que la consistencia del sistema se evalúa a menudo durante pruebas de baluns de vídeo CCTV para confirmar un comportamiento estable de la señal en diferentes configuraciones.
Mapeo de código de colores en el cableado de baluns de vídeo CCTV para una identificación consistente de pares
Los pares codificados por color en el cableado de baluns de vídeo CCTV identifican y previenen errores de emparejamiento de par trenzado al definir cómo se rastrea visualmente cada par de conductores a lo largo de los tendidos de cable UTP. Este mapeo ayuda a mantener una identificación consistente de pares en entornos multipar o multicanal donde un emparejamiento incorrecto puede generar confusión en el enrutamiento durante la instalación o el mantenimiento.
La interpretación correcta del código de colores depende de un emparejamiento consistente en ambos extremos de la trayectoria de transmisión, y pueden ocurrir desajustes cuando los diagramas de cableado o las prácticas de terminación no están alineados. En tales casos, el enrutamiento de la señal puede volverse confuso, y los errores de identificación pueden afectar la fiabilidad con la que se asignan los canales, especialmente en diseños de cableado más largos o mixtos donde varios pares se ejecutan en paralelo.
La identificación mediante código de colores se vuelve más relevante al seleccionar estructuras de cable y métodos de terminación compatibles, ya que diferentes configuraciones pueden influir en la claridad con la que se rastrean los pares a través del sistema. Las consideraciones relacionadas sobre el uso de cable CAT5 y CAT6 ayudan a definir cómo se organizan los diseños de par trenzado, mientras que termination options influyen en la consistencia con la que esos pares identificados se conectan físicamente en los puntos finales.

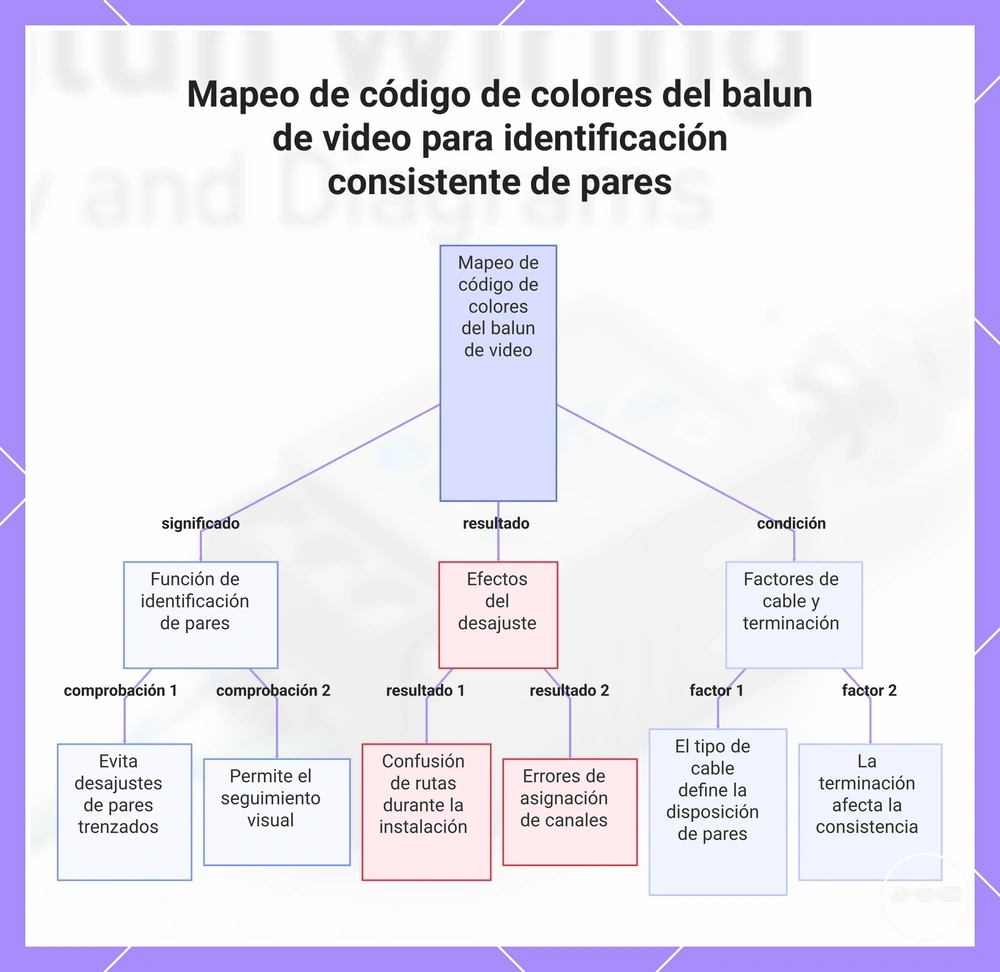

Este gráfico explica el propósito, los riesgos potenciales y los factores clave del mapeo de códigos de colores del balun de video para mantener una identificación consistente de pares trenzados.
Errores comunes de cableado que afectan la integridad de la señal y la alineación de polaridad en baluns de vídeo CCTV
Los errores de cableado en sistemas de baluns de vídeo CCTV pueden causar degradación de la señal y desalineación de polaridad cuando el mapeo del par trenzado o la alineación en los puntos finales es inconsistente. Estos errores de cableado típicamente afectan cómo se mantienen las señales balanceadas a través del cable UTP, lo que conduce a una claridad reducida o transmisión inestable dependiendo de cómo estén distribuidas las conexiones incorrectas en el sistema.
La asignación incorrecta de pares es un patrón de fallo común donde los pares trenzados codificados por color no coinciden de manera consistente en ambos extremos, lo que puede resultar en una pérdida parcial de señal o un comportamiento de vídeo distorsionado. La inversión de polaridad también puede ocurrir cuando se invierte la orientación de los conductores, causando desequilibrio en la trayectoria de señal diferencial y debilitando el rendimiento de rechazo de ruido en condiciones de interferencia. En algunos casos, las prácticas de terminación mixtas en los puntos finales pueden aumentar aún más la inestabilidad al introducir un comportamiento eléctrico desigual entre los canales.
Estos errores de cableado pueden causar diferentes niveles de degradación de la señal según la complejidad del diseño y las condiciones de enrutamiento del cable. Los patrones de diagnóstico a menudo muestran que un emparejamiento inconsistente produce problemas de vídeo intermitentes, mientras que la desalineación de polaridad tiende a generar una distorsión más persistente. Para más contexto de diagnóstico, consulte soluciones para pérdida de señal y falta de vídeo, y los métodos de validación del sistema se cubren en pruebas de baluns de vídeo CCTV.

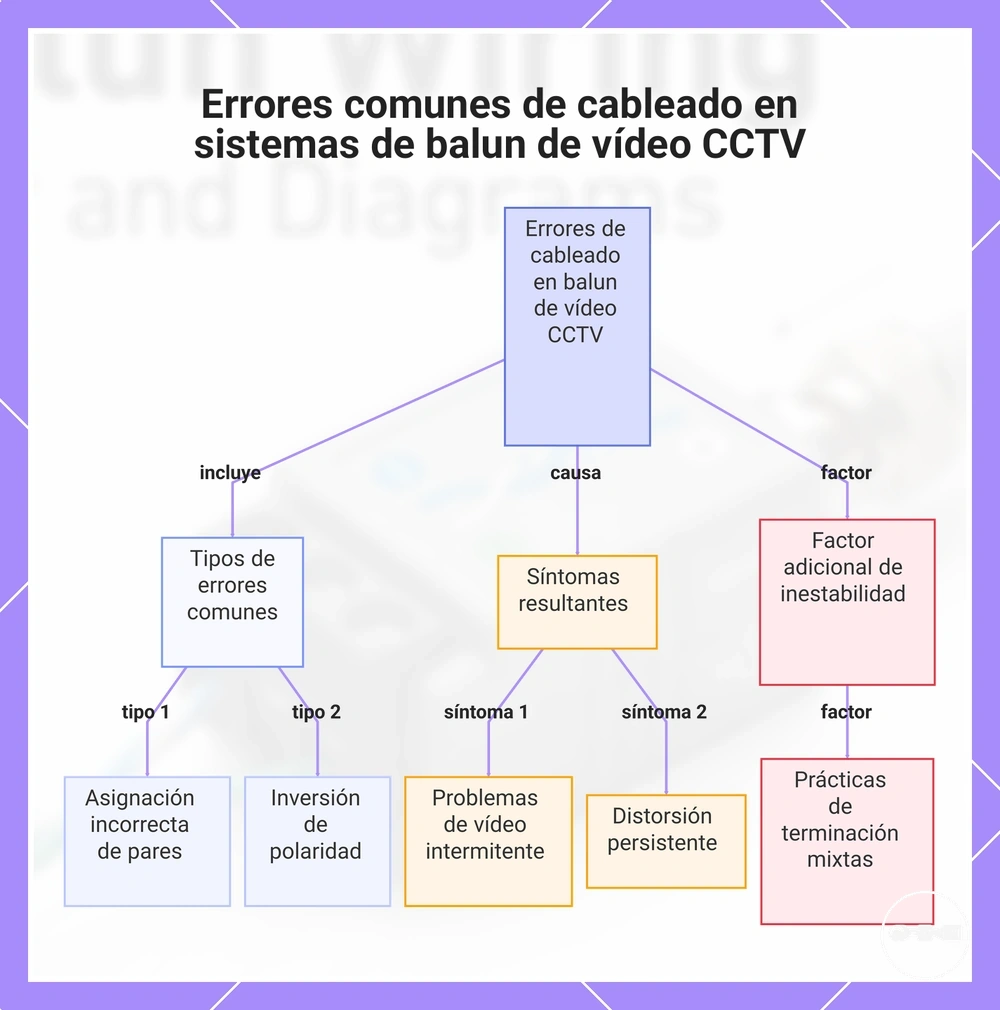

Este gráfico muestra los principales tipos de errores de cableado en sistemas de balun de vídeo CCTV y los síntomas de diagnóstico resultantes.
