توصيل بالونات فيديو CCTV: الأزواج والقطبية والمخططات
توصيل بالونات فيديو CCTV هو أسلوب على مستوى النظام لنقل إشارات الفيديو عبر مزيج منظم من واجهات البالونات وكابلات الأزواج المجدولة ضمن بنى كابلات UTP. يحدد نموذج التوصيل هذا كيفية نقل معلومات الفيديو التناظري أو عالي الوضوح عبر أزواج نحاسية متوازنة مع الحفاظ على سلامة الإشارة عبر ظروف متفاوتة في مسار النقل. يعتمد سلوك توصيل بالونات فيديو CCTV على كيفية تعيين كابل الأزواج المجدولة وصيانته عبر النظام، خاصة عند وجود ضوضاء كهربائية خارجية. تؤثر محاذاة القطبية بين الموصلات المزدوجة بشكل مباشر على مدى اتساق تفسير الإشارة عند طرف الاستقبال. في العديد من إعدادات CCTV، يمكن أن يؤدي هيكل التوصيل غير الصحيح إلى تقليل مقاومة التداخل والتأثير على جودة الإرسال حتى عندما تبدو التوصيلات مكتملة فيزيائياً. بسبب هذه التبعيات، تصبح دقة التوصيل عاملاً أساسياً في الحفاظ على توصيل فيديو مستقر عبر الأنظمة القائمة على UTP.
يعتمد توصيل بالونات فيديو CCTV بشكل كبير على محاذاة القطبية، واتساق كابل الأزواج المجدولة، والتفسير الصحيح لمراجع مخططات التوصيل، لأن هذه العناصر تشكل مجتمعة سلامة الإشارة عبر مسار النقل. عندما تكون محاذاة القطبية غير صحيحة، يمكن أن يختل الهيكل المتوازن لكابل UTP، مما قد يؤدي إلى حساسية للضوضاء وتقليل مقاومة التداخل في الظروف الواقعية. يحدد ترتيب الأزواج المجدولة كيفية إلغاء التداخل الكهرومغناطيسي أثناء نقل الإشارة، مما يعني أن الاقتران غير الصحيح يمكن أن يضعف استقرار الإشارة. توفر مخططات التوصيل المرجع الهيكلي اللازم للحفاظ على تعيين متسق بين طرفي الإرسال والاستقبال، مما يقلل من خطر التوصيلات غير المتطابقة. لا تضمن هذه العلاقات جودة المخرجات ولكنها تحدد عادةً مدى استقرار سلوك الإرسال في البيئات المختلفة. بناءً على ذلك، يعمل توصيل بالونات فيديو CCTV كنظام منسق حيث يشكل التوازن الكهربائي والتوجيه الفيزيائي جودة الإرسال بشكل مباشر. يؤسس هذا أساساً منظماً لفهم مبادئ التوصيل ومنطق التوافق وتفسير المخططات.
في السيناريوهات العملية، يصبح توصيل بالونات فيديو CCTV أكثر أهمية عندما تتضمن مسارات كابلات متعددة، أو توجيه كابل UTP لمسافات طويلة، أو بيئات موصلات مختلطة. في هذه الظروف، يمكن حتى للانحرافات الصغيرة في محاذاة القطبية أو اختيار الزوج المجدول أن تؤثر على سلامة الإشارة وتؤدي إلى تدهور تدريجي في جودة الإرسال. يمكن أن يساهم التداخل البيئي، وتباين جودة الكابل، والتفسير غير المتسق لمخططات التوصيل في سلوك إشارة غير مستقر في بعض التركيبات. ستستكشف الأقسام التالية كيفية ترجمة مبادئ التوصيل هذه إلى قواعد توافق منظمة، وتبعيات الموصلات، وأنماط سلوك الإشارة الشائعة عبر إعدادات النظام المختلفة. يساعد هذا في توضيح كيفية عمل توصيل بالونات فيديو CCTV تحت قيود مختلفة دون الانتقال إلى خطوات التركيب الإجرائية.
أساسيات توصيل بالونات فيديو CCTV ونطاق نقل الإشارة في أنظمة UTP

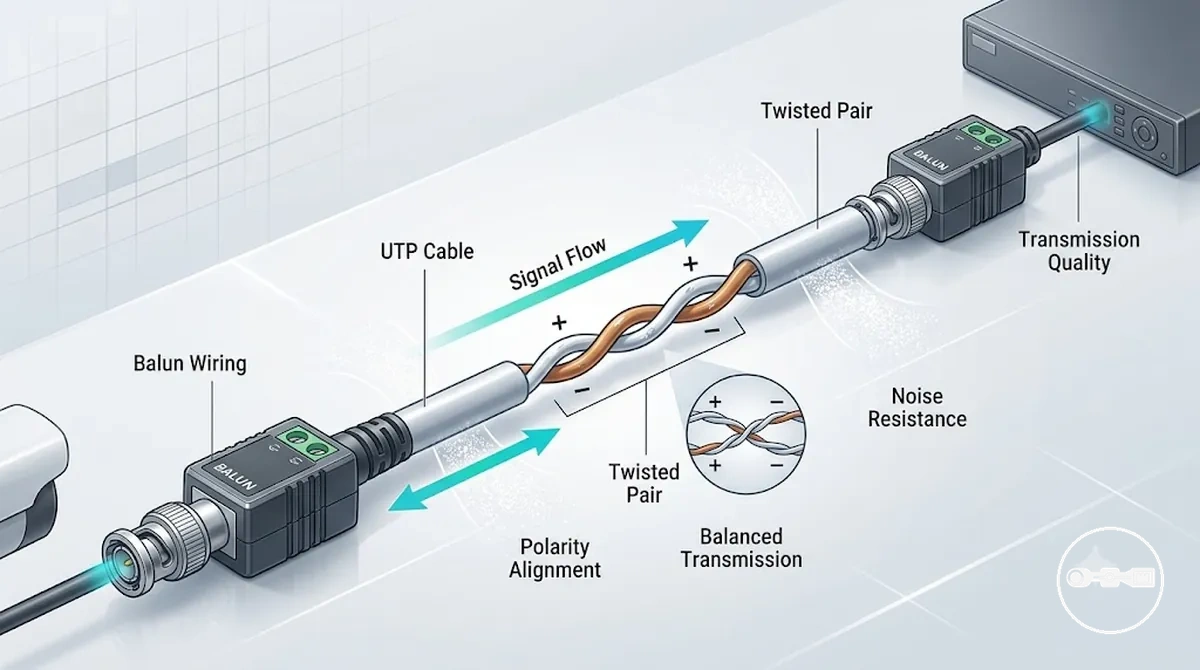

يحدد نظام التوصيل القائم على UTP توصيل بالونات فيديو CCTV بأنه النقل المنظم لإشارات الفيديو عبر كابلات الأزواج المجدولة (UTP) باستخدام مبادئ تحويل البالونات. يؤثر نظام التوصيل هذا على كيفية نقل بيانات الفيديو عبر الموصلات المتوازنة حيث تعتمد سلامة الإشارة على الحفاظ على اقتران كهربائي ومحاذاة قطبية متسقين. يشرح توصيل بالونات فيديو CCTV سلوك الإرسال عن طريق تحويل إشارات الفيديو غير المتوازنة إلى إشارات تفاضلية متوازنة يمكنها الانتقال عبر كابل UTP. عندما يكون هيكل كابل الأزواج المجدولة غير متسق أو معرضاً لمصادر تداخل، قد يتدهور استقرار الإشارة بسبب إلغاء الضوضاء غير المتساوي عبر الزوج. في كثير من الحالات، تؤثر سلامة التوصيل بشكل مباشر على مقاومة التداخل ووضوح الفيديو المستلم، خاصة في البيئات المليئة بالضوضاء الكهربائية.
يعتمد تدفق الإشارة في توصيل بالونات فيديو CCTV على سلوك الزوج المتوازن حيث تضمن محاذاة القطبية حمل كلا الموصلين لإشارات تكميلية تحسن رفض الضوضاء. عندما تكون محاذاة القطبية غير متسقة أو تفسير مخطط التوصيل غير صحيح، قد يعاني النظام من انخفاض سلامة الإشارة بسبب الإلغاء التفاضلي غير الكامل للتداخل. لا يلغي هذا السلوك الإرسال ولكنه يمكن أن يُحدث مستويات متفاوتة من التشويه اعتماداً على طول الكابل وظروف الضوضاء البيئية. توفر مخططات التوصيل مرجعاً منظماً لفهم كيفية تطابق أزواج كابل UTP عبر نقاط نهاية الإرسال، مما يدعم تعيين الإشارة المتسق. ضمن هذا الإطار، يعمل توصيل بالونات فيديو CCTV كنظام إرسال متحكم فيه حيث يحدد التوازن الكهربائي وضوح واستقرار إشارة المخرجات.
يصبح نطاق نقل توصيل بالونات فيديو CCTV أكثر وضوحاً في السيناريوهات التي تتضمن مسارات كابلات طويلة أو بيئات كابلات UTP مختلطة حيث يتم اختبار مقاومة التداخل في الظروف الواقعية. في مثل هذه الحالات، يمكن أن تؤثر التناقضات الصغيرة في اختيار كابل الأزواج المجدولة أو تعيين القطبية تدريجياً على استقرار الإشارة ووضوح الفيديو المدرك. يمكن للتداخل الكهرومغناطيسي الخارجي وممارسات التوصيل غير المتسقة أن تؤثر بشكل إضافي على مدى فعالية النظام المتوازن في الحفاظ على سلامة الإشارة. توسع الأقسام التالية في منطق التوافق، وتأثير الموصلات، وأنماط سلوك الإشارة الشائعة دون الانتقال إلى خطوات التركيب الإجرائية.
أساسيات توصيل بالونات فيديو CCTV ونطاق نقل الإشارة في أنظمة UTP
يحدد نظام التوصيل القائم على UTP توصيل بالونات فيديو CCTV بأنه النقل المنظم لإشارات الفيديو عبر كابلات الأزواج المجدولة (UTP) باستخدام مبادئ تحويل البالونات. يؤثر نظام التوصيل هذا على كيفية نقل بيانات الفيديو عبر الموصلات المتوازنة حيث تعتمد سلامة الإشارة على الحفاظ على اقتران كهربائي ومحاذاة قطبية متسقين. يشرح توصيل بالونات فيديو CCTV سلوك الإرسال عن طريق تحويل إشارات الفيديو غير المتوازنة إلى إشارات تفاضلية متوازنة يمكنها الانتقال عبر كابل UTP. عندما يكون هيكل كابل الأزواج المجدولة غير متسق أو معرضاً لمصادر تداخل، قد يتدهور استقرار الإشارة بسبب إلغاء الضوضاء غير المتساوي عبر الزوج. في كثير من الحالات، تؤثر سلامة التوصيل بشكل مباشر على مقاومة التداخل ووضوح الفيديو المستلم، خاصة في البيئات المليئة بالضوضاء الكهربائية.
يعتمد تدفق الإشارة في توصيل بالونات فيديو CCTV على سلوك الزوج المتوازن حيث تضمن محاذاة القطبية حمل كلا الموصلين لإشارات تكميلية تحسن رفض الضوضاء. عندما تكون محاذاة القطبية غير متسقة أو تفسير مخطط التوصيل غير صحيح، قد يعاني النظام من انخفاض سلامة الإشارة بسبب الإلغاء التفاضلي غير الكامل للتداخل. لا يلغي هذا السلوك الإرسال ولكنه يمكن أن يُحدث مستويات متفاوتة من التشويه اعتماداً على طول الكابل وظروف الضوضاء البيئية. توفر مخططات التوصيل مرجعاً منظماً لفهم كيفية تطابق أزواج كابل UTP عبر نقاط نهاية الإرسال، مما يدعم تعيين الإشارة المتسق. ضمن هذا الإطار، يعمل توصيل بالونات فيديو CCTV كنظام إرسال متحكم فيه حيث يحدد التوازن الكهربائي وضوح واستقرار إشارة المخرجات.
يصبح نطاق نقل توصيل بالونات فيديو CCTV أكثر وضوحاً في السيناريوهات التي تتضمن مسارات كابلات طويلة أو بيئات كابلات UTP مختلطة حيث يتم اختبار مقاومة التداخل في الظروف الواقعية. في مثل هذه الحالات، يمكن أن تؤثر التناقضات الصغيرة في اختيار كابل الأزواج المجدولة أو تعيين القطبية تدريجياً على استقرار الإشارة ووضوح الفيديو المدرك. يمكن للتداخل الكهرومغناطيسي الخارجي وممارسات التوصيل غير المتسقة أن تؤثر بشكل إضافي على مدى فعالية النظام المتوازن في الحفاظ على سلامة الإشارة. توسع الأقسام التالية في منطق التوافق، وتأثير الموصلات، وأنماط سلوك الإشارة الشائعة دون الانتقال إلى خطوات التركيب الإجرائية.
معايير توصيل كابلات CAT5 وCAT5e وCAT6 لإعدادات بالونات فيديو CCTV

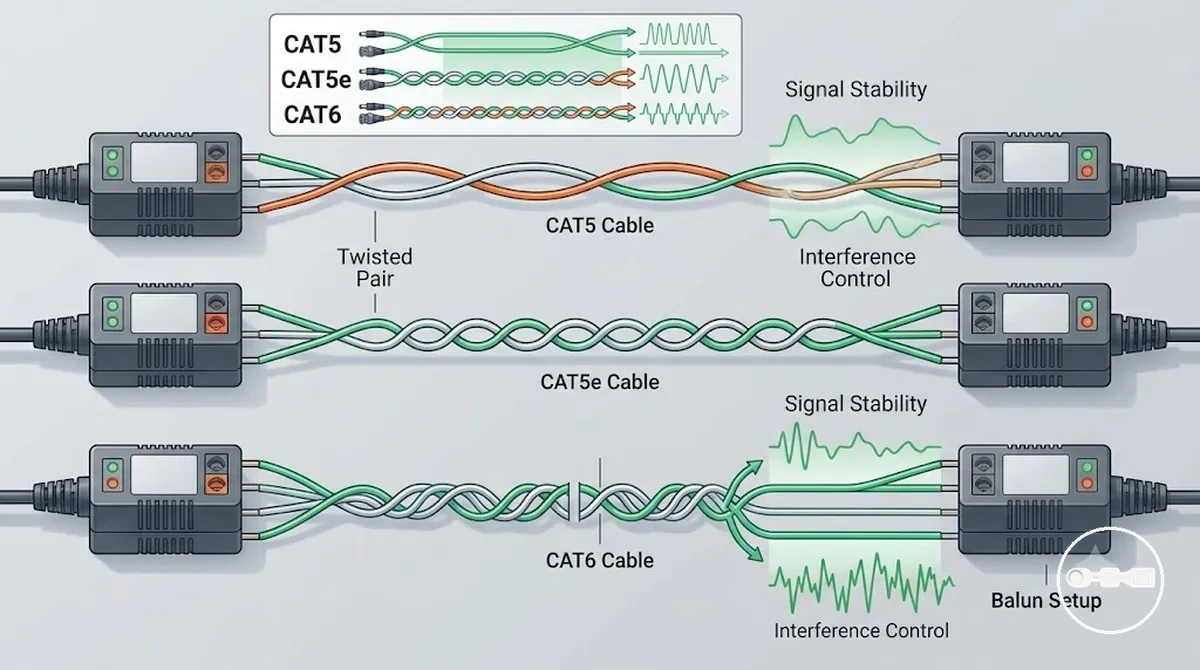

تحدد فئات كابلات CAT5 وCAT5e وCAT6 توافق توصيل بالونات فيديو CCTV من خلال التأثير على كيفية تعامل هيكل الأزواج المجدولة مع استقرار الإشارة ومقاومة التداخل أثناء الإرسال. يحدد كل نوع كابل مدى اتساق كابل UTP في الحفاظ على الإشارة المتوازنة تحت ظروف كهربائية وبيئية مختلفة، مما يؤثر بشكل مباشر على أداء بالون فيديو CCTV. تؤثر فئة الكابل على سلوك الإرسال من خلال تشكيل مستويات التوهين، والتحكم في الحديث المتبادل، وسلامة الإشارة الإجمالية بدلاً من تغيير مبدأ تحويل البالون نفسه.
يوفر كابل CAT5 عادةً هيكل أزواج مجدولة أساسي حيث يعتمد رفض التداخل بشكل أكبر على جودة التركيب والظروف البيئية، مما قد يؤدي إلى استقرار إشارة متغير في المسافات الطويلة. يحسن CAT5e توازن الزوج ويقلل الحديث المتبادل بين الموصلات، مما يدعم غالباً سلوك إرسال أكثر اتساقاً تحت ظروف تداخل معتدلة. يقدم CAT6 جدلاً أكثر إحكاماً وفصلاً داخلياً محسناً بين الأزواج، مما يمكن أن يقلل القابلية للضوضاء الخارجية في العديد من السيناريوهات، على الرغم من أن النتائج لا تزال تختلف اعتماداً على تخطيط النظام وتوجيه الكابل. تؤثر هذه الاختلافات على كيفية احتفاظ توصيل بالونات فيديو CCTV بسلامة الإشارة، خاصة في الإعدادات المعرضة للتداخل الكهرومغناطيسي أو مسافات الإرسال الممتدة.
في إعدادات بالونات فيديو CCTV العملية، يؤثر اختيار الكابل على مدى موثوقية احتفاظ النظام بوضوح الإشارة عند دمجه مع ظروف توصيل وممارسات إنهاء مختلفة. يوفر CAT5 and CAT6 cable use مرجع توافق أوسع لفهم كيفية تفاعل فئات الكابلات مع أنظمة الإرسال القائمة على البالونات. يعتمد الأداء الإجمالي على التأثير المشترك لفئة الكابل وبيئة التركيب واتساق التوصيل بدلاً من عامل منفرد معزول.
طرق إنهاء الموصلات لبالونات فيديو CCTV من نوع BNC وRJ45 والموصل اللولبي

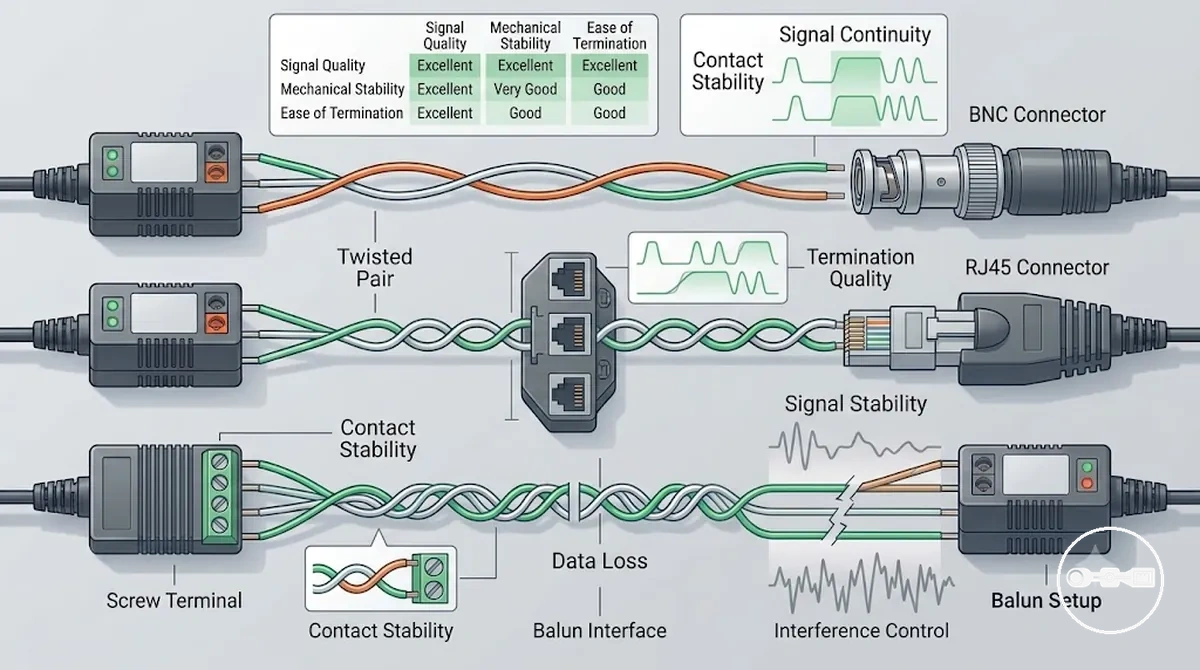

يؤثر نوع الموصل على استمرارية الإشارة في توصيل بالونات فيديو CCTV من خلال تحديد كيفية الحفاظ على التلامس الكهربائي بين مسار الإرسال وواجهة البالون. تؤثر توصيلات BNC وRJ45 والموصل اللولبي كل منها على مدى اتساق الحفاظ على استمرارية الإشارة وسلوك المعاوقة، خاصة عندما تختلف جودة الإنهاء أو لا يكون محاذاة التلامس مستقرة. في إعدادات بالونات فيديو CCTV، قد تؤثر ظروف الموصل على استقرار الإشارة تحت التداخل اعتماداً على مدى أمان واتساق الإنهاء.
تعتمد موصلات BNC عادةً على تلامس قفل من النوع المحوري، والذي يمكن أن يدعم نقل إشارة أكثر استقراراً عند تعشيقه بشكل صحيح، بينما تعتمد موصلات RJ45 على محاذاة تلامس متعدد الأطراف قد تختلف مع دقة الإنهاء. تستخدم توصيلات الموصل اللولبي تثبيتاً ميكانيكياً، مما يمكن أن يُحدث تبايناً في الاستمرارية إذا كان الضغط أو المحاذاة غير متسقين مع مرور الوقت. تؤثر سلوكيات الموصل هذه على كيفية احتفاظ بالونات فيديو CCTV بسلامة الإشارة عبر ظروف التركيب المختلفة. يتوفر سياق نظام إضافي لسلوك الموصل في CCTV video baluns connectors، كما ترتبط أيضاً بـ خطوات التركيب من حيث كيفية تأثير خيارات التوصيل الفيزيائية على استقرار النظام الكلي.
إجمالاً، تشكل طرق إنهاء الموصلات مدى موثوقية نقل إشارات بالونات فيديو CCTV من خلال التأثير على استقرار التلامس واتساق الاستمرارية بدلاً من تغيير مبدأ الإرسال الأساسي. يعتمد الأداء النهائي عادةً على كيفية تفاعل نوع الموصل وجودة الإنهاء والظروف البيئية داخل النظام.
مخططات توصيل بالونات فيديو CCTV أحادية ومتعددة القنوات وتخطيط الإشارة

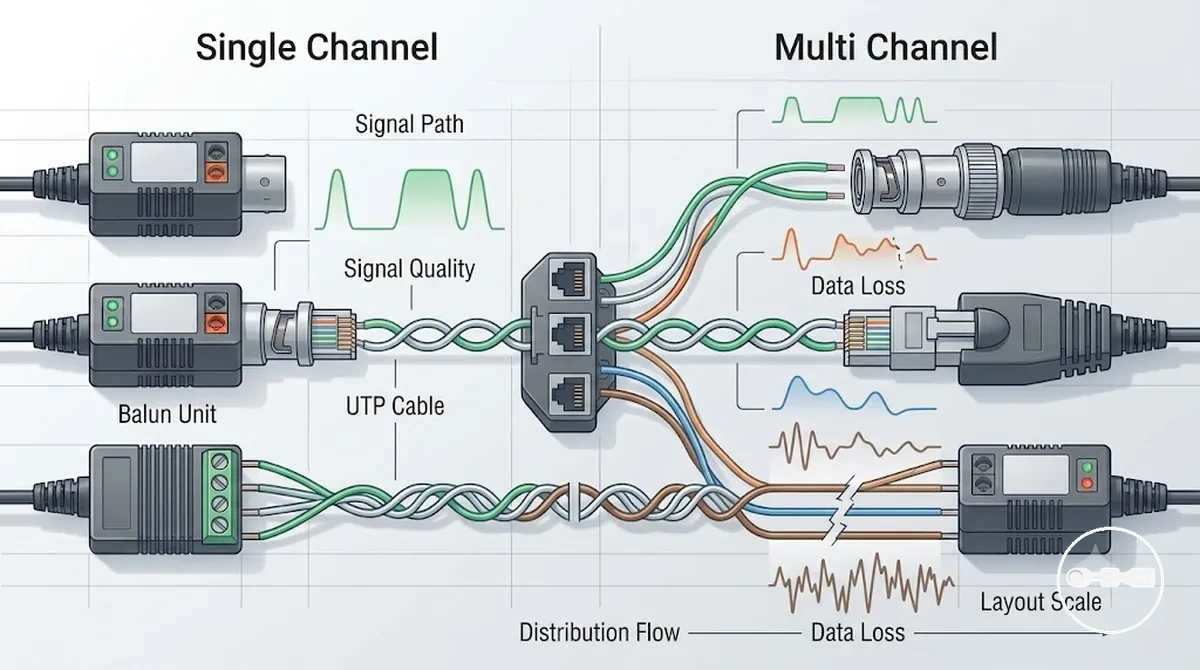

يعمل تكوين القناة في مخططات توصيل بالونات فيديو CCTV على توزيع إشارات الفيديو وفصلها من خلال تحديد كيفية تعيين مسارات الإرسال عبر نظام البالونات. تمثل التخطيطات أحادية القناة مسار إشارة واحد عبر هيكل زوج مجدول مخصص، بينما تنظم التخطيطات متعددة القنوات إشارات متعددة عبر مسارات متوازية، مما يشكل كيفية تصور توزيع الإشارة وإدارته في مخططات التوصيل. يؤثر تكوين القناة على مدى وضوح تمثيل توجيه الإشارة بدلاً من تغيير مبدأ الإرسال الأساسي نفسه.
تُظهر مخططات التوصيل أحادية القناة عادةً مسار إشارة مباشر من واحد إلى واحد، مما يدعم تفسيراً أبسط وتقليل تعقيد التخطيط في أنظمة CCTV الأصغر. تمثل المخططات متعددة القنوات مسارات إشارة متوازية متعددة، حيث قد يؤدي الفصل بين القنوات إلى تحسين الوضوح التنظيمي في الأنظمة الأكبر ولكنه يمكن أن يُحدث حساسية لكثافة التخطيط اعتماداً على ظروف التوجيه وعوامل التداخل البيئي.
في التخطيط القائم على المخططات، يعتمد سلوك تخطيط الإشارة على كيفية هيكلة القنوات وقياسها داخل نظام البالونات. يمكن استكشاف اختلافات توزيع القنوات بشكل إضافي من خلال خيارات توصيل القنوات المتعددة، بينما غالباً ما يتم تقييم اتساق النظام أثناء اختبار بالونات فيديو CCTV لتأكيد سلوك إشارة مستقر عبر التكوينات.
تعيين رمز لون توصيل بالونات فيديو CCTV لتحديد متسق للزوج
تحدد الأزواج المرمزة بالألوان في توصيل بالونات فيديو CCTV وتمنع عدم تطابق الأزواج المجدولة من خلال تعريف كيفية تتبع كل زوج موصل بصرياً عبر مسارات كابل UTP. يساعد هذا التعيين في الحفاظ على تحديد متسق للزوج في بيئات متعددة الأزواج أو متعددة القنوات حيث يمكن أن يؤدي الاقتران غير الصحيح إلى ارتباك في التوجيه أثناء التركيب أو الصيانة.
يعتمد التفسير الصحيح للترميز اللوني على الاقتران المتسق عند طرفي مسار الإرسال، وقد يحدث عدم تطابق عندما لا تكون مخططات التوصيل أو ممارسات الإنهاء متوافقة. في مثل هذه الحالات، يمكن أن يصبح توجيه الإشارة غير واضح، وقد تؤثر أخطاء التحديد على مدى موثوقية تعيين القنوات، خاصة في التخطيطات الأطول أو المختلطة حيث تعمل أزواج متعددة بالتوازي.
يصبح التحديد المرمّز بالألوان أكثر أهمية عند اختيار هياكل الكابلات وطرق الإنهاء المتوافقة، حيث قد تؤثر التكوينات المختلفة على مدى وضوح تتبع الأزواج عبر النظام. تساعد الاعتبارات ذات الصلة لـ CAT5 and CAT6 cable use في تحديد كيفية تنظيم تخطيطات الأزواج المجدولة، بينما تؤثر termination options على مدى اتساق توصيل تلك الأزواج المحددة فيزيائياً عند نقاط النهاية.

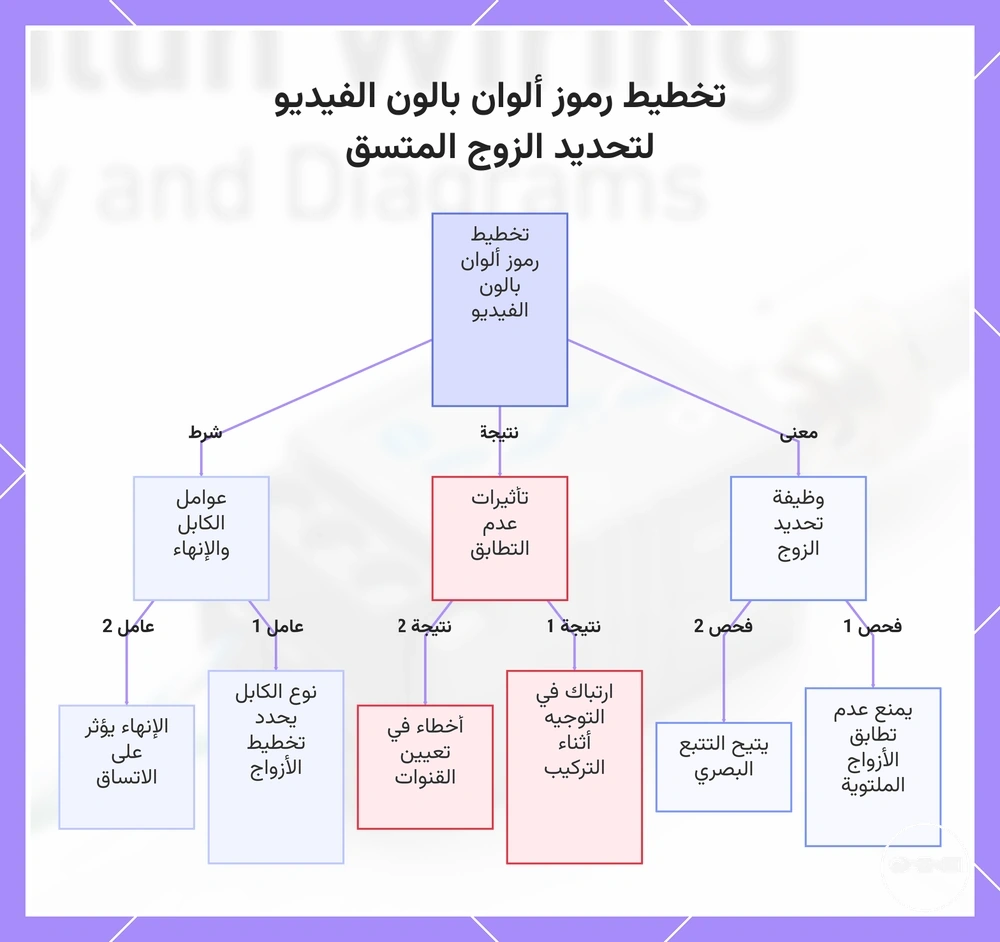

يوضح هذا الرسم البياني الغرض والمخاطر المحتملة والعوامل الرئيسية لتخطيط رموز ألوان بالون الفيديو للحفاظ على تحديد متسق للأزواج الملتوية.
أخطاء التوصيل الشائعة المؤثرة على سلامة إشارة بالونات فيديو CCTV ومحاذاة القطبية
يمكن أن تسبب أخطاء التوصيل في أنظمة بالونات فيديو CCTV تدهور الإشارة وعدم محاذاة القطبية عندما يكون تعيين الأزواج المجدولة أو محاذاة نقاط النهاية غير متسق. تؤثر أخطاء التوصيل هذه عادةً على كيفية الحفاظ على الإشارات المتوازنة عبر كابل UTP، مما يؤدي إلى انخفاض الوضوح أو إرسال غير مستقر اعتماداً على كيفية توزيع التوصيلات غير الصحيحة عبر النظام.
يعد التعيين غير الصحيح للزوج نمط فشل شائع حيث لا يتم مطابقة الأزواج المجدولة المرمزة بالألوان بشكل متسق عند كلا الطرفين، مما قد يؤدي إلى فقدان جزئي للإشارة أو سلوك فيديو مشوه. يمكن أن يحدث انعكاس القطبية عند قلب اتجاه الموصل، مما يسبب اختلالاً في مسار الإشارة التفاضلية وإضعاف أداء رفض الضوضاء تحت ظروف التداخل. في بعض الحالات، يمكن لممارسات الإنهاء المختلطة عبر نقاط النهاية أن تزيد من عدم الاستقرار عن طريق إدخال سلوك كهربائي غير متساوٍ عبر القنوات.
يمكن أن تسبب أخطاء التوصيل هذه مستويات مختلفة من تدهور الإشارة اعتماداً على تعقيد التخطيط وظروف توجيه الكابل. تُظهر الأنماط التشخيصية غالباً أن الاقتران غير المتسق يؤدي إلى مشاكل فيديو متقطعة، بينما يميل عدم محاذاة القطبية إلى إنتاج تشويه أكثر استمرارية. للحصول على سياق تشخيصي إضافي، انظر حلول عدم ظهور الفيديو وفقدان الإشارة، وتغطى طرق التحقق من النظام في اختبار بالونات فيديو CCTV.

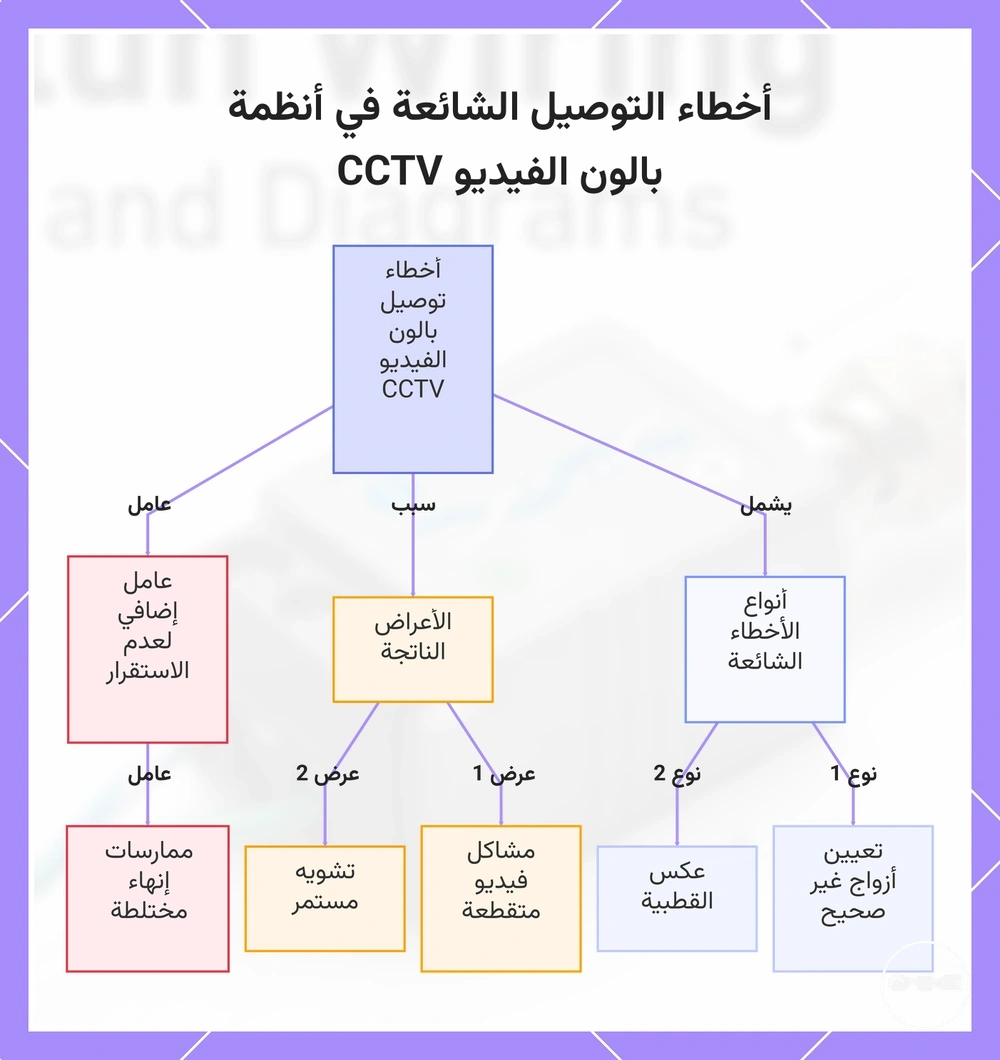

يوضح هذا المخطط الأنواع الرئيسية لأخطاء التوصيل في أنظمة بالون الفيديو CCTV والأعراض التشخيصية الناتجة عنها.
