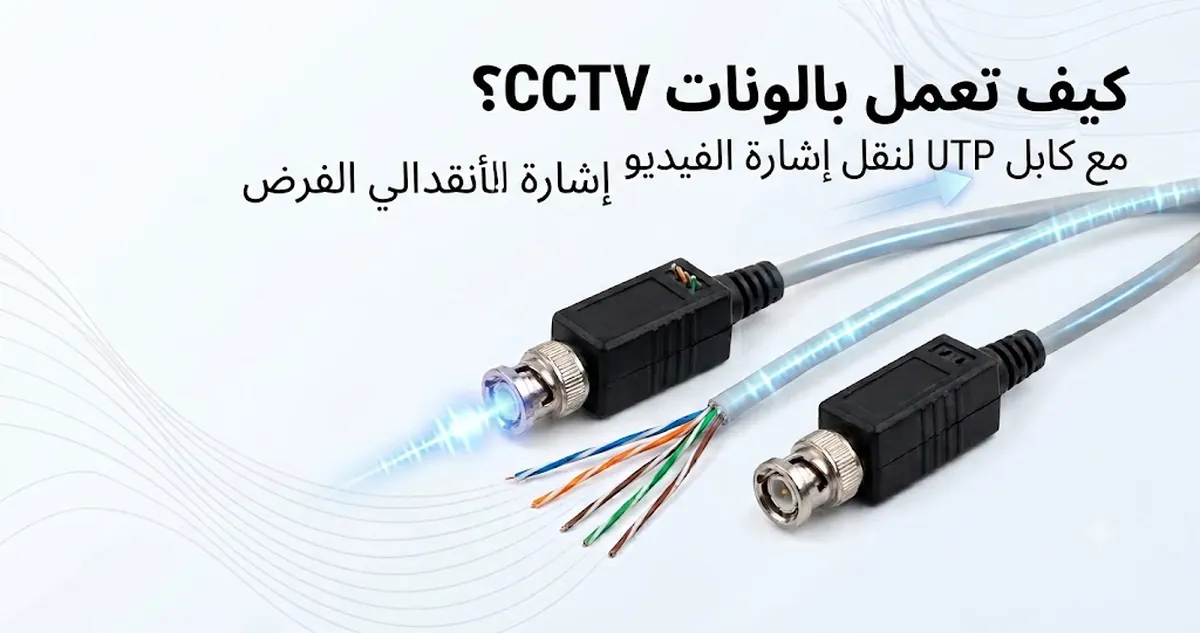

كيف تعمل بالونات فيديو CCTV مع كابل UTP

بَالُونَة فيديو CCTV هي مكوّن إرسال يمكّن من نقل الفيديو التماثلي عبر كابل UTP عن طريق تحويل الإشارات بين مخرج الكاميرا غير المتوازن وتنسيقات الزوج المجدول المتوازنة، مع دعم محاذاة المعاوقة لتحقيق اتصال مستقر بين الكاميرا وأنظمة DVR.

تعمل بَالُونَة فيديو CCTV من خلال تحويل الإشارة الذي يحول إشارة الفيديو غير المتوازنة القادمة من الكاميرا عبر BNC إلى تنسيق متوازن مناسب للإرسال عبر كابل UTP. تساعد هذه العملية في تقليل انعكاس الإشارة عبر محاذاة المعاوقة وتدعم مقاومة التداخل عبر بنية الكابل. عند طرف الاستقبال، تحول البَالُونَة الإشارة المتوازنة مرة أخرى إلى تنسيق غير متوازن لفك تشفير DVR، مما يتيح إرسال فيديو مستمر عبر النظام.

في تركيبة نموذجية، تُخرج الكاميرا الفيديو عبر وصلة BNC محورية إلى بَالُونَة فيديو CCTV، حيث يُهيئها تحويل الإشارة للانتقال عبر كابل UTP المجدول. تنتقل الإشارة بعد ذلك عبر بنية الكابل كإرسال متوازن مصمم لدعم استقرار المسافة ومقاومة التداخل. عند طرف DVR، تعيد بَالُونَة ثانية تحويل الإشارة لمعالجة الفيديو، مما يحافظ على الاستمرارية من الكاميرا إلى نظام التسجيل.

يحافظ مبدأ العمل هذا من طرف لطرف على جسر مستمر بين التقاط الكاميرا وتسجيل DVR من خلال تحويل الإشارة المنظم والإرسال المتحكم فيه عبر الشبكة.

التحويل بين الإشارات المتوازنة وغير المتوازنة في بالونات CCTV

تستخدم الإشارة المتوازنة موصلين مع قطبية متعاكسة، بينما تحمل الإشارة غير المتوازنة إشارة الفيديو عبر موصل واحد مع أرضي مشترك في أنظمة CCTV القائمة على BNC. يرتبط هذا المفهوم ارتباطًا وثيقًا بمعنى بالون فيديو CCTV في تصميم الإرسال العملي.

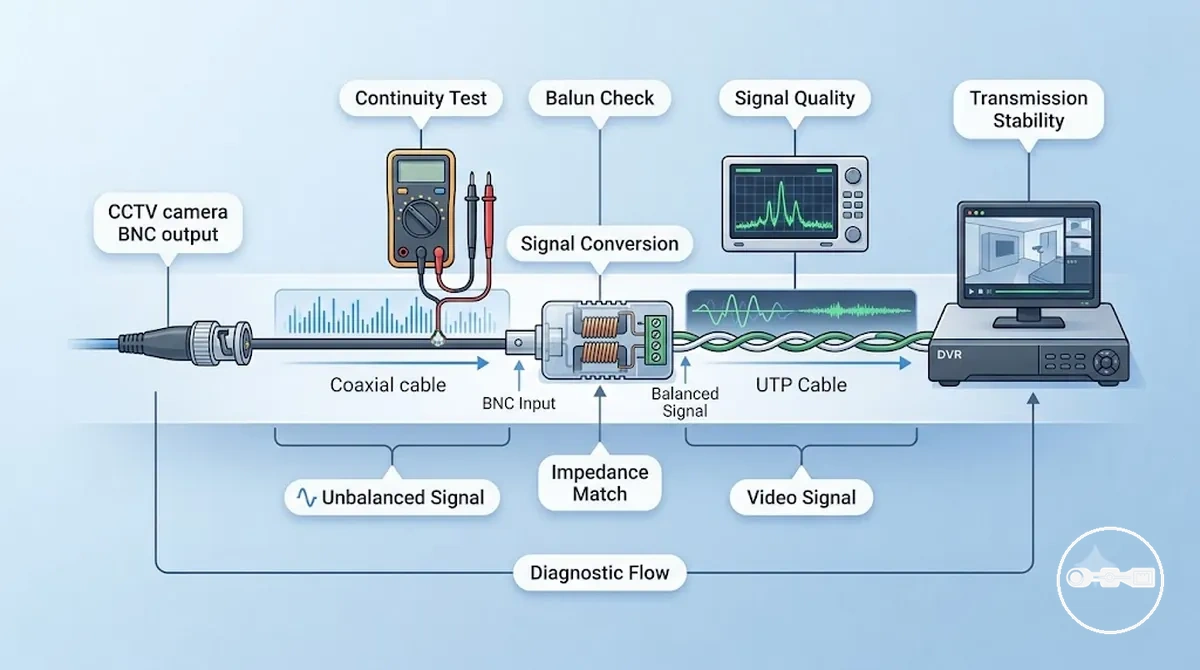

يحول التحويل في بالونة فيديو CCTV إشارة فيديو BNC غير المتوازنة إلى تنسيق متوازن مناسب للإرسال عبر كابل UTP. يدعم هذا التكيف الإشارة مطابقة المعاوقة، مما يساعد في تقليل الانعكاس والحفاظ على استقرار الإرسال عبر أسلاك الزوج المجدول. من خلال محاذاة سلوك الإشارة مع الخصائص الكهربائية لبنية الكابل، يحسن النظام استمرارية إشارة الفيديو ومقاومة التداخل أثناء الإرسال.

يكون الإرسال المباشر من مخرج BNC غير متوازن عبر مسافات أطول محدودًا لأن إشارة الفيديو أكثر تعرضًا للتدهور والتداخل دون دعم البنية المتوازنة. بدون التحويل، يمكن أن تؤدي عدم تطابق المعاوقة وحساسية الضوضاء إلى تقليل سلامة الإشارة عبر مسافات كابل UTP القياسية. ولهذا تعتمد أنظمة CCTV على التحويل المتوازن عبر بالونة فيديو CCTV للحفاظ على إرسال فيديو أكثر استقرارًا بين الكاميرا و DVR.

تضمن عملية التحويل هذه أن يظل سلوك الإشارة أكثر اتساقًا عبر ظروف الكابل المختلفة، مما يدعم استقرار الإرسال الشامل في تركيبات CCTV.

كيف ينتقل الفيديو عبر كابل الزوج المجدول (UTP/CAT5/CAT6)

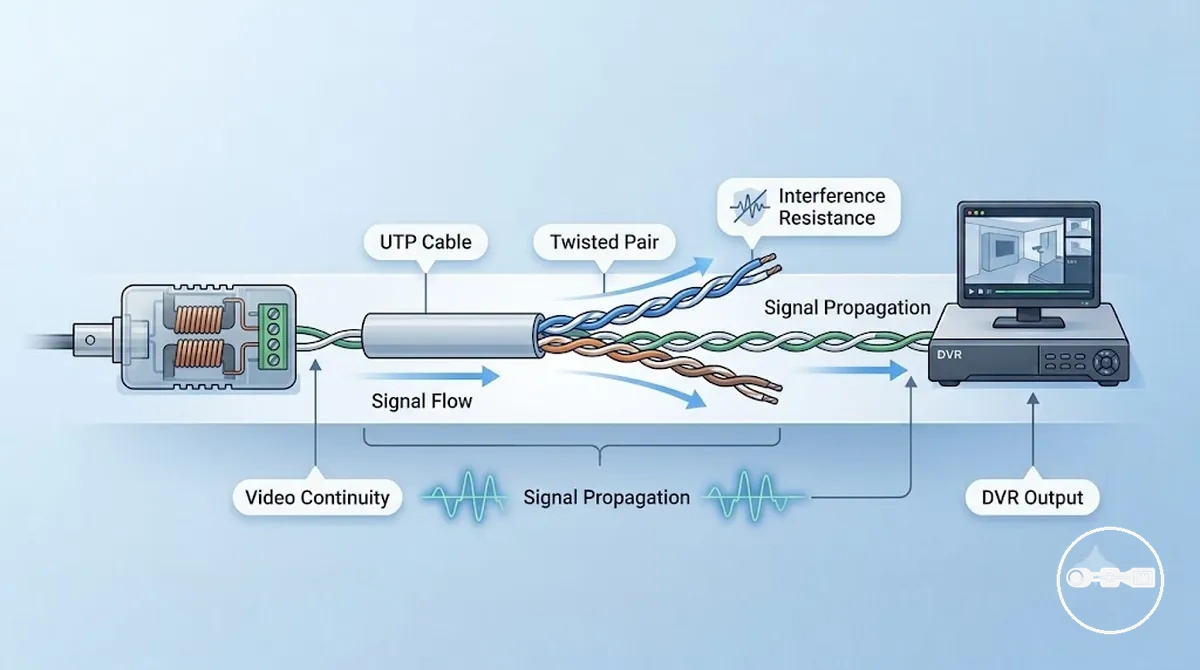

بعد تحويل الإشارة في بَالُونَة فيديو CCTV، تنتشر إشارة الفيديو عبر كابلات الزوج المجدول كإرسال متوازن مصمم للحفاظ على استقرار الإشارة عبر المسافة. يوزع انتشار الإشارة هذا الطاقة الكهربائية عبر الموصلات المزدوجة، مما يساعد في تقليل حساسية الضوضاء مقارنة بالإرسال غير المتوازن. يعتمد سلوك الإشارة داخل كابل UTP على جودة الكابل والظروف البيئية ومحاذاة المعاوقة المناسبة.

داخل كابل UTP من فئات CAT5 و CAT5e و CAT6، تتحرك إشارة الفيديو عبر أزواج نحاسية مجدولة بإحكام تعمل على تحسين مقاومة التداخل عن طريق إلغاء الضوضاء الخارجية أثناء انتشار الإشارة. يدعم هيكل التجديل في الكابل سلوك إرسال أكثر استقرارًا، على الرغم من أن التوهين وفقدان الإشارة قد يختلفان تبعًا للمسافة وبيئة التركيب. في العديد من تركيبات CCTV، تُستخدم كابلات CAT5 و CAT6 كوسيلة إرسال بعد أن تقوم بَالُونَة فيديو CCTV بتحويل الإشارة إلى تنسيق متوازن مناسب لبنية الزوج المجدول.

على سبيل المثال، ترسل كاميرا CCTV الفيديو عبر وصلة BNC إلى بَالُونَة فيديو CCTV، حيث يتم تحويلها إلى إشارة متوازنة قبل دخول كابل UTP. تنتقل الإشارة بعد ذلك عبر بنية الزوج المجدول باتجاه DVR، حيث يتم استقبالها ومعالجتها مرة أخرى إلى تغذية فيديو قابلة للمشاهدة. يعتمد هذا التدفق من الكاميرا إلى DVR على انتشار إشارة مستقر عبر مسار الكابل، مدعومًا بمقاومة التداخل وسلوك إرسال متسق عبر الشبكة.

يساعد مسار الإرسال هذا في الحفاظ على استمرارية الفيديو من الكاميرا إلى نظام التسجيل من خلال الحفاظ على سلوك إشارة متحكم فيه عبر بنية الزوج المجدول.

الخصائص الكهربائية التي تمكّن من إرسال فيديو CCTV مستقر

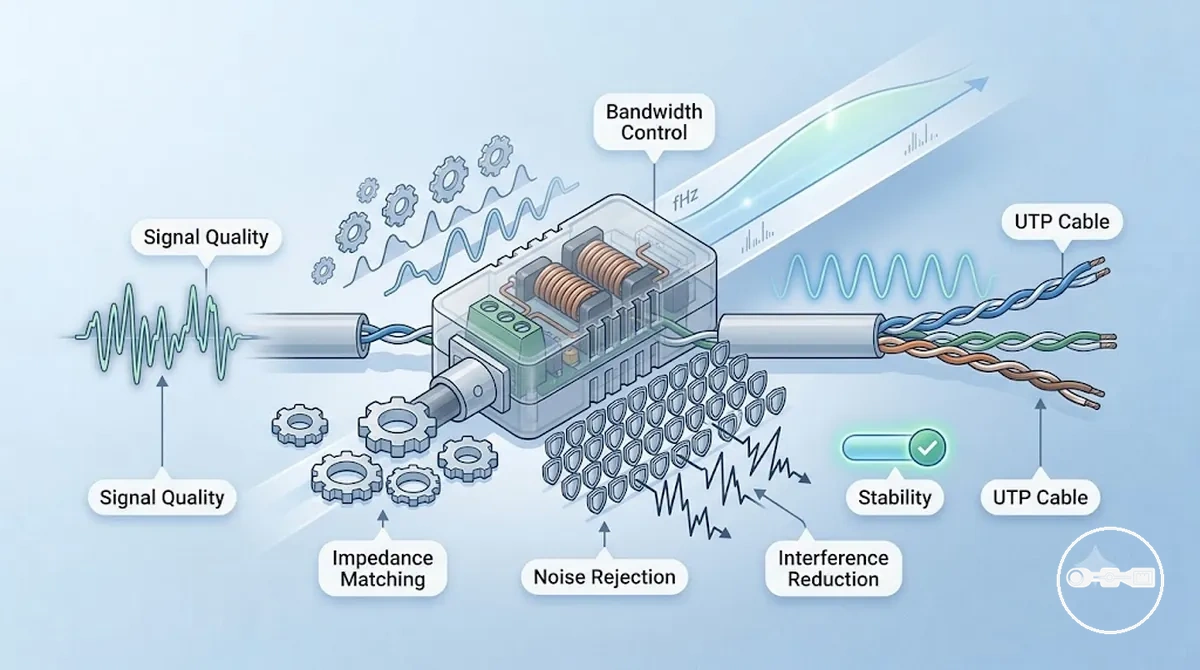

يعتمد إرسال فيديو CCTV المستقر عبر بَالُونَة فيديو CCTV على خصائص كهربائية مثل مطابقة المعاوقة، رفض الضوضاء، وسلوك عرض النطاق الترددي. تحدد هذه الخصائص كيفية الحفاظ على جودة الإشارة أثناء انتقال الفيديو عبر كابل UTP، خاصة تحت ظروف التركيب والبيئة المتغيرة. يساعد تأثيرها المشترك في التحكم في التدهور ودعم استقرار إشارة أكثر اتساقًا عبر المسافة.

تتحكم مطابقة المعاوقة في كفاءة انتقال الإشارة بين بَالُونَة فيديو CCTV وكابل UTP، مما يقلل من الانعكاسات التي قد تقلل الوضوح. يقلل رفض الضوضاء من تأثير التداخل الكهرومغناطيسي، مما يساعد في الحفاظ على إرسال أنظف حيث يوجد نشاط كهربائي خارجي. يحدد سلوك عرض النطاق الترددي مقدار معلومات الإشارة التي يمكن أن تمر عبر النظام، مما يؤثر على جودة الإشارة الإجمالية واتساقها أثناء الانتشار.

عندما تعمل هذه الخصائص معًا، فإنها تدعم إرسالًا أكثر استقرارًا عن طريق تقليل فقدان الإشارة والحفاظ على الاتساق في توصيل الفيديو. اعتمادًا على جودة الكابل والتداخل البيئي، يمكن أن يؤثر التوازن بين المعاوقة ورفض الضوضاء وعرض النطاق الترددي بشكل مباشر على مدى وضوح الحفاظ على استمرارية الفيديو بواسطة بَالُونَة فيديو CCTV إلى نظام الاستقبال.

مطابقة المعاوقة ورفض الضوضاء في أداء بالونة الفيديو

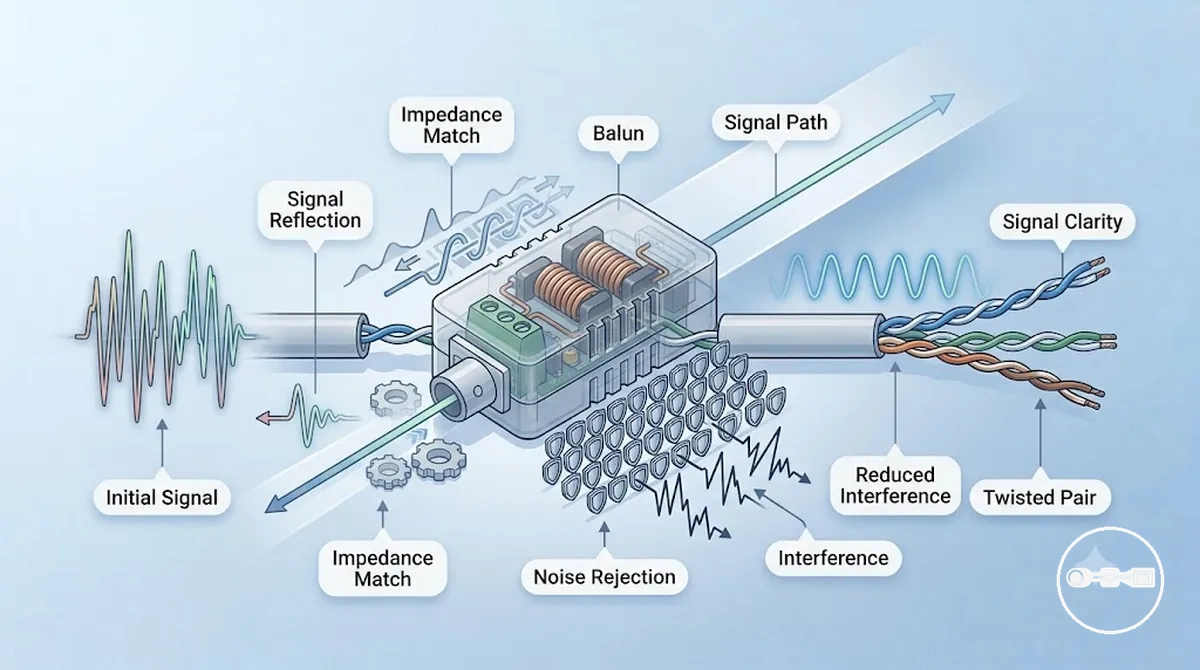

مطابقة المعاوقة في بَالُونَة فيديو CCTV هي المحاذاة بين معاوقة المصدر والكابل التي تقلل انعكاس الإشارة وتشويهها. تقلل هذه المحاذاة من تأثيرات عدم التطابق التي قد تضعف استقرار الإشارة أثناء الإرسال.

يصف رفض الضوضاء كيفية تقليل البَالُونَة وبنية الزوج المجدول للتداخل الكهرومغناطيسي الذي يؤثر على إشارة الفيديو. من خلال الحد من التقاط التداخل، يدعم سلوك إرسال أنظف ويقلل من اضطراب الإشارة المرتبط بالضوضاء.

• مطابقة المعاوقة تقلل انعكاس الإشارة وتشويهها الناتج عن عدم التطابق
• رفض الضوضاء يحد من تأثير التداخل الكهرومغناطيسي
• بنية الزوج المجدول تحسن سلوك التدريع ضد الضوضاء الخارجية
• التأثير المشترك يحسن وضوح الإشارة واستقرار الإرسال

معًا، تعزز مطابقة المعاوقة ورفض الضوضاء بعضهما البعض للحفاظ على أداء بَالُونَة فيديو CCTV أكثر وضوحًا واستقرارًا تحت ظروف التداخل والكابل المختلفة.

سلوك عرض النطاق الترددي وتأثيرات المسافة في إرسال الفيديو عبر UTP

يصف سلوك عرض النطاق الترددي في إرسال الفيديو عبر UTP كيفية تفاعل سعة عرض النطاق الترددي مع مسافة الإرسال للتأثير على جودة الإشارة واستقرارها. في سياق فيديو CCTV، يضع زيادة المسافة طلبًا أكبر على اتساق عرض النطاق الترددي، مما قد يؤثر على مدى موثوقية نقل بيانات الفيديو عبر كابل UTP.

مع زيادة المسافة، يصبح التوهين أكثر وضوحًا، مما يؤدي إلى فقدان تدريجي للإشارة عبر مسار الإرسال. يمكن أن يؤدي هذا الانخفاض في قوة الإشارة إلى جودة فيديو أقل، وغالبًا ما يظهر على شكل وضوح منخفض، أو عدم استقرار متزايد، أو أداء إشارة غير متسق اعتمادًا على ظروف الكابل.

• زيادة المسافة ترفع مستويات التوهين في كابل UTP
• فقدان الإشارة يقلل من قوة الإرسال الفعالة عبر الطول
• حدود عرض النطاق الترددي تقلل الوضوح والتوصيل المستقر للفيديو

تتطلب مسافات كابل UTP الأطول دراسة متأنية للمفاضلة بين عرض النطاق الترددي والمسافة، حيث أن تجاوز ظروف الإرسال المثلى يمكن أن يقلل تدريجيًا من جودة الفيديو واستقرار النظام.

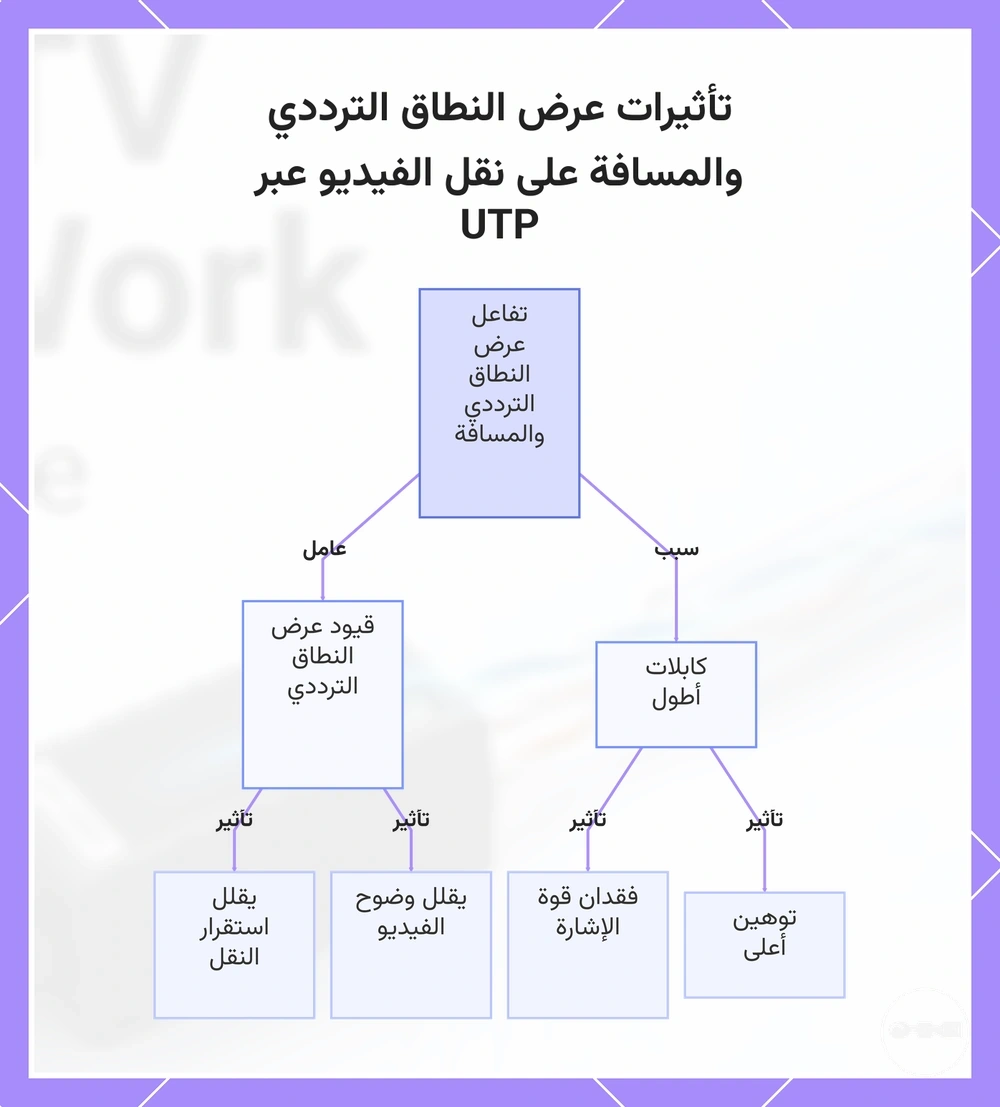

يوضح هذا المخطط كيف يتفاعل زيادة المسافة وقيود عرض النطاق الترددي لتدهور جودة إشارة الفيديو واستقرارها في كابلات UTP.

أدوار المرسل والمستقبل في أزواج بالونات فيديو CCTV

زوج بالونات CCTV هو نظام مرسل-مستقبل يمكّن من تحويل الإشارة ونقلها بين الكاميرا و DVR. يحدد هيكلًا قائمًا على الأدوار حيث تتم معالجة إشارات الفيديو من خلال تحويل الإشارة ونقلها عبر النظام للعرض والتسجيل.

يعمل دور المرسل على جانب الكاميرا، حيث يتم تحويل إشارة الفيديو الواردة إلى تنسيق جاهز للإرسال. يعمل دور المستقبل على جانب DVR، حيث يتم إعادة تحويل الإشارة الواردة إلى مخرج فيديو قابل للاستخدام. يدعم فصل الأدوار هذا تعيينًا واضحًا للوظائف بين مرحلتي الإدخال والإخراج داخل نظام زوج بالونات CCTV ويساعد في الحفاظ على سلامة الإشارة في ظل الظروف المتوافقة. قد يختلف اتساق الأداء اعتمادًا على جودة الكابل وعوامل توافق النظام.

المرسل (جانب الكاميرا)	المستقبل (جانب DVR)
يحول فيديو الكاميرا إلى إشارة جاهزة للإرسال	يعيد بناء الإشارة المستقبلة إلى فيديو للعرض
يتولى تجهيز الإشارة الصادرة	يتولى استعادة الإشارة الواردة
يبدأ عملية تحويل الإشارة	يكمل عملية إعادة تحويل الإشارة

معًا، يشكل دورا المرسل والمستقبل نظام زوج بالونات CCTV منسقًا يدعم سلوك إشارة مستقر عندما تكون توافقية النظام وظروف الإرسال متوائمة بشكل صحيح.

تدفق الإشارة من طرف لطرف من كاميرا CCTV إلى DVR عبر نظام البالونات

تدفق الإشارة في نظام بَالُونَة فيديو CCTV هو مسار إرسال كامل يربط كاميرا بـ DVR عبر نظام البَالُونَة باستخدام مراحل تحويل الإشارة وإرسال كابل UTP وإعادة التحويل. يصف تدفق الإشارة من طرف لطرف هذا خط أنابيب مستمر حيث تتحرك بيانات الفيديو خطوة بخطوة من الإدخال إلى فك التشفير النهائي تحت ظروف إرسال متغيرة.

يتبع تدفق الإشارة الكامل تسلسلًا خطيًا من المراحل داخل نظام البَالُونَة:

1. مخرج الكاميرا – تولد الكاميرا إشارة الفيديو الأصلية
2. تحويل الإشارة – يحول نظام البَالُونَة الإشارة للإرسال
3. إرسال UTP – تنتقل الإشارة عبر كابل UTP كجزء من مسار الإرسال
4. إعادة تحويل الإشارة – يستعيد المستقبل تنسيق الإشارة الأصلي
5. فك تشفير DVR – يعالج DVR الإشارة للعرض والتسجيل

يعتمد تدفق الإشارة هذا على سلامة مسار الإرسال، حيث قد تؤثر المسافة والتداخل وجودة الكابل على استقرار الإشارة الإجمالي وجودة إعادة البناء داخل نظام بَالُونَة CCTV.

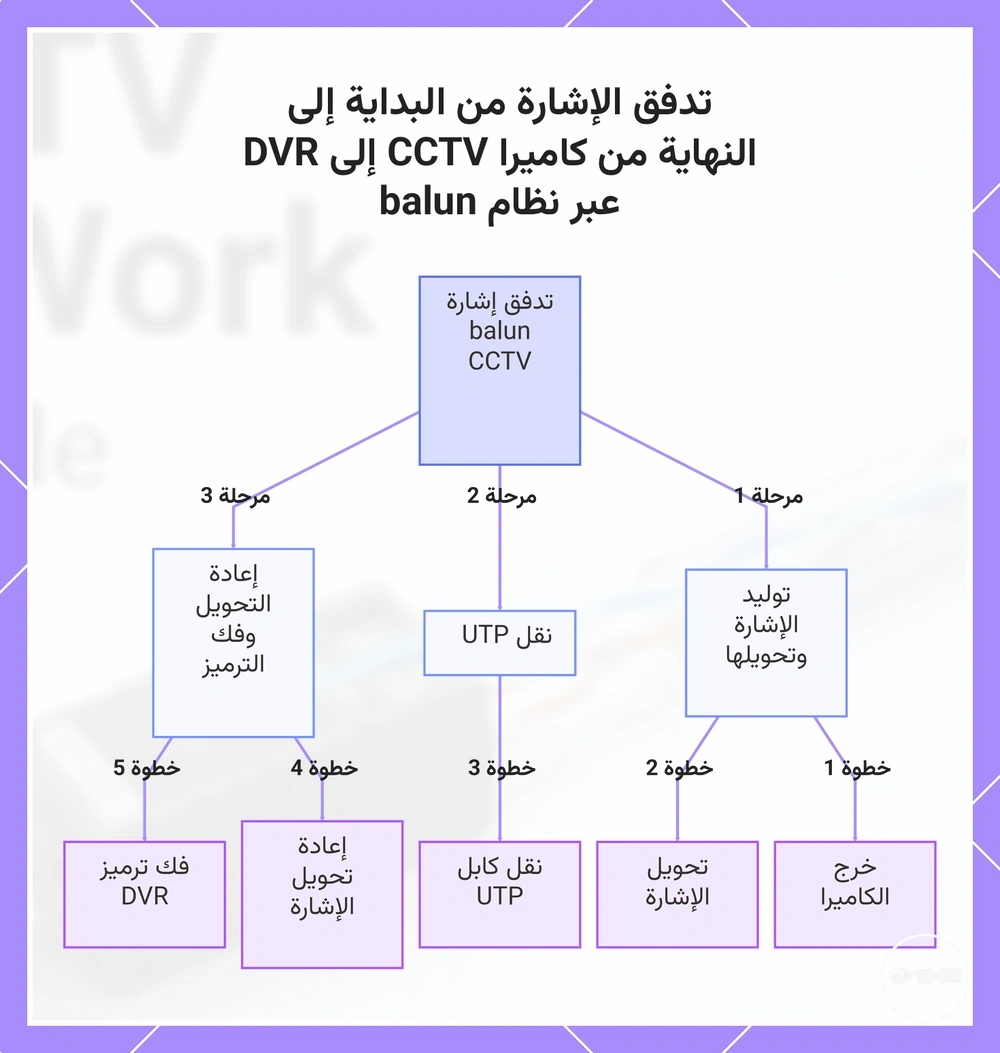

يوضح هذا المخطط التسلسل الخطي للمراحل في تدفق إشارة balun CCTV، من خرج الكاميرا إلى فك ترميز DVR.
