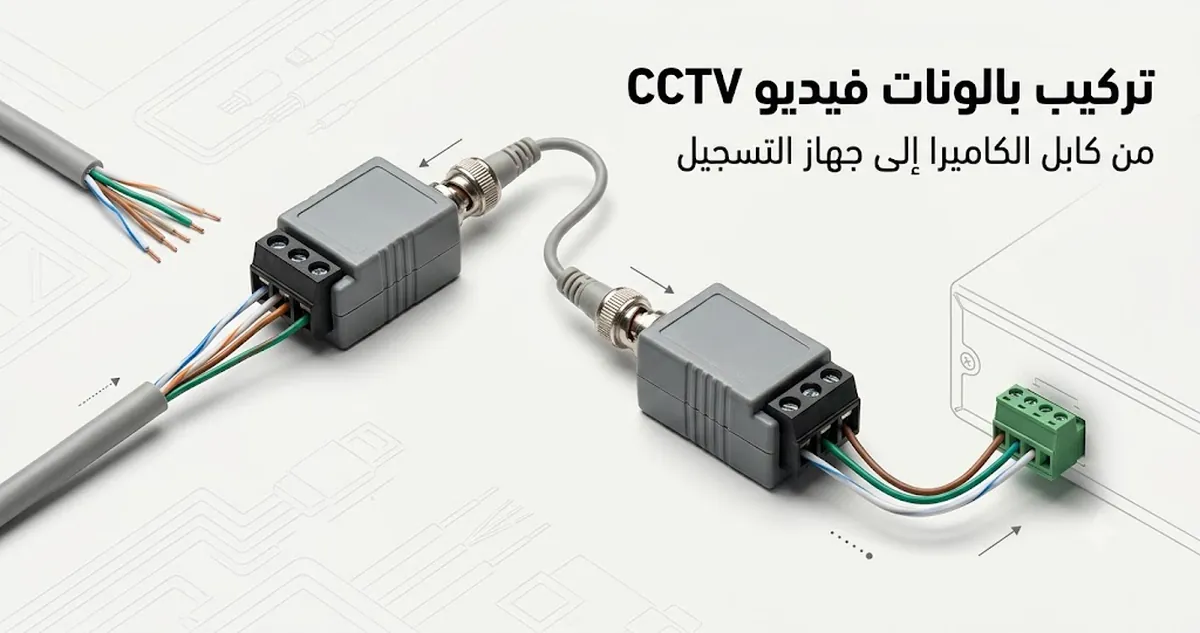

بالونات فيديو CCTV مركبة بين كابل كاميرا ونقطة اتصال جهاز التسجيل.

تركيب بالون فيديو CCTV لنقل إشارة موثوق من الكاميرا إلى مسجل DVR

تركيب بالون فيديو CCTV هو الإعداد المنظم لمسار إشارة كامل من الكاميرا إلى مسجل DVR، يستخدم بالون فيديو CCTV لتحويل الإشارة وحملها عبر كابل UTP مع الحفاظ على اتصال مستقر عبر نقاط نهاية موصلات BNC. تحدد هذه العملية كيفية تكييف مخرج الكاميرا ونقله عبر الكابلات المهيكلة ليصل إلى اتصال مسجل DVR دون كسر سلامة الإشارة. في معظم سياقات التركيب، لا يقتصر الهدف على توصيل المكونات فحسب، بل على ضمان أن كل حلقة في سلسلة النقل تدعم توصيل فيديو مستقر تحت ظروف التشغيل الفعلية. يشمل ذلك كيفية تفاعل جهاز البالون مع توزيع الكابلات، وجودة الموصلات، وتوافق النظام. ينبغي فهم التركيب على أنه تصميم نظام محكوم وليس مجرد توصيل فيزيائي بسيط.

تعمل عملية تركيب بالون فيديو CCTV من خلال الحفاظ على سلسلة إشارة متصلة من مخرج الكاميرا عبر موصل BNC، إلى جهاز البالون، عبر كابل UTP، وصولاً إلى اتصال مسجل DVR. تعتمد سلامة الإشارة على مدى اتساق كل واجهة في الحفاظ على جودة الإرسال أثناء التحويل والتوجيه. من الناحية العملية، غالباً ما تتحقق أداء أكثر استقراراً عندما تعمل جودة التوصيل النهائي، وانضباط توجيه الكابل، ومحاذاة الموصلات معاً كنظام موحد. يعمل كابل UTP كوسيلة نقل، لكن فعاليته تعتمد على الاقتران الصحيح مع أنواع البالون المتوافقة والتوصيلات المؤمنة بشكل صحيح. قد يختلف سلوك الإشارة حسب المسافة، والتعرض للتداخل، وتصميم التركيب العام، مما يعني أن النتائج تعتمد غالباً على الظروف وليست ثابتة.

في السيناريوهات الواقعية، يصبح التخطيط للتركيب بالغ الأهمية عند استخدام كاميرات متعددة، أو مسافات كابل طويلة، أو بيئات توافق مختلط، حيث يمكن لهذه الظروف أن تؤثر على استقرار الإشارة بشكل عام. يساعد الإعداد المنظم في تقليل مخاطر مثل تدهور جودة الفيديو أو عدم انتظام كشف إدخال مسجل DVR من خلال ضمان توافق مسار كل كاميرا مع مسار النقل المخصص له. عندما يُنظر إلى التركيب على أنه سير عمل نظام كامل، يصبح من الأسهل توقع أين قد يحدث فقدان الإشارة أو عدم التطابق قبل إنهاء التوصيلات. هذا المنظور على مستوى النظام يُعد الأساس لمناطق تكوين أكثر تفصيلاً مثل اختيار المكونات، واستراتيجية التوجيه، ومعالجة الأعطال في عملية التركيب الأوسع.

فهم بالونات فيديو CCTV في سياق التركيب ودورها في النظام

بالون فيديو CCTV هو مكون تحويل إشارة يتيح نقل فيديو CCTV عبر كابل UTP من خلال ربط مخرج الكاميرا التناظرية أو عالية الدقة بتنسيق كابلات مهيكلة باستخدام واجهات موصلات BNC. يحدد كيفية حدوث تحويل الإشارة بين مخرج الكاميرا واتصال مسجل DVR عبر نقل محكوم بدلاً من التوصيل المحوري المباشر، مما يسمح لأنظمة الكابلات المهيكلة بحمل إشارات الفيديو بفعالية. في سياق التركيب، يحدد بالون فيديو CCTV دور النظام في تعيين مخرجات موصلات BNC إلى مسارات نقل كابل UTP مع الحفاظ على سلامة الإشارة عبر السلسلة. تتركز وظيفته على تمكين نقل الإشارة بين مخرج الكاميرا ومدخل مسجل DVR ضمن بنى CCTV المهيكلة. قد تختلف مسافة النقل والاستقرار حسب جودة الكابل وظروف التداخل وتوافق النظام.

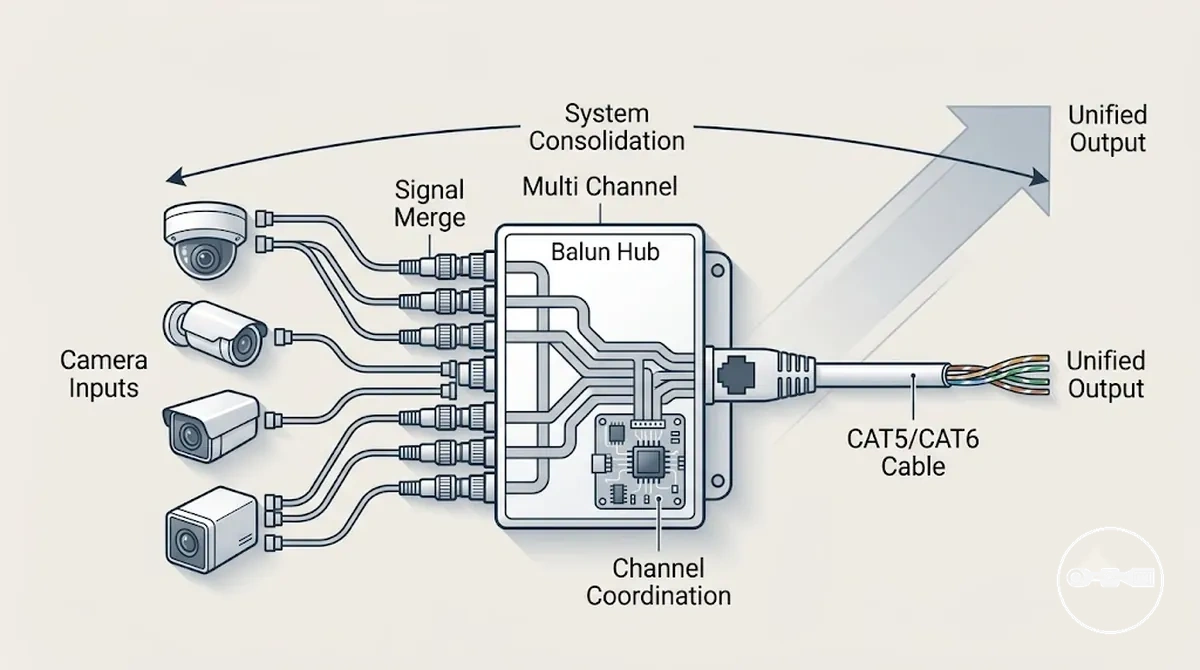

تحويل الإشارة من كاميرا CCTV عبر البالون إلى مسجل DVR عبر كابل UTP

من منظور النظام، تعمل بالونات فيديو CCTV كطبقة محول إشارة تعمل على مواءمة مخرجات CCTV التناظرية أو عالية الدقة مع متطلبات الكابلات المهيكلة. يعتمد أداؤها على مدى اتساق إدارتها لتحويل الإشارة بين مدخل BNC ومخرج كابل UTP مع الحفاظ على استقرار النقل تحت ظروف متغيرة.

يمكن لأنواع مختلفة من بالونات فيديو CCTV أن تؤثر على سلوك النظام، خاصة في السيناريوهات التي تتضمن مسافة نقل أطول أو إعدادات توافق مختلط. بينما يبقى الدور الأساسي هو تحويل الإشارة، تعتمد الفعالية على مدى توافق الجهاز مع جودة الكابل واستقرار الموصل وتصميم التركيب العام. عملياً، ينبغي تقييم أداء النظام كتفاعل مشترك للمكونات وليس كنتيجة لجهاز واحد. يساعد هذا الحد المفاهيمي في فصل فهم النظام عن مراحل التركيب واستكشاف الأعطال اللاحقة.

متطلبات السلامة للجهد المنخفض والاحتياطات الكهربائية قبل التركيب

تركيب CCTV بالجهد المنخفض يشير إلى حالة عمل محكومة حيث تكون الطاقة موجودة بمستويات كهربائية منخفضة، لكنها لا تزال قادرة على التسبب في إجهاد المعدات أو عدم استقرار التوصيل إذا تم التعامل معها بشكل غير صحيح. تزداد ظروف المخاطر عند إجراء توصيلات بالون فيديو CCTV أثناء وجود الطاقة نشطة، خاصة عبر مسارات كابل UTP وواجهات موصلات BNC. في العديد من بيئات التركيب، يمكن أن يؤدي عدم الوعي المستقر بالتأريض أو سوء التعامل مع الموصلات إلى إحداث اضطراب في الإشارة يؤثر على مخرج الكاميرا وموثوقية اتصال مسجل DVR. يمكن أن تزيد مناطق توجيه الكابلات ذات الموصلات المكشوفة من فرصة حدوث قصر عرضي أو تداخل. تجعل هذه الظروف بيئة التركيب معتمدة على التعامل المنضبط مع المكونات الكهربائية والفيزيائية معاً. نتيجة لذلك، يصبح عزل الطاقة عاملاً حاسماً قبل بدء أي عمل توصيل على مستوى النظام.

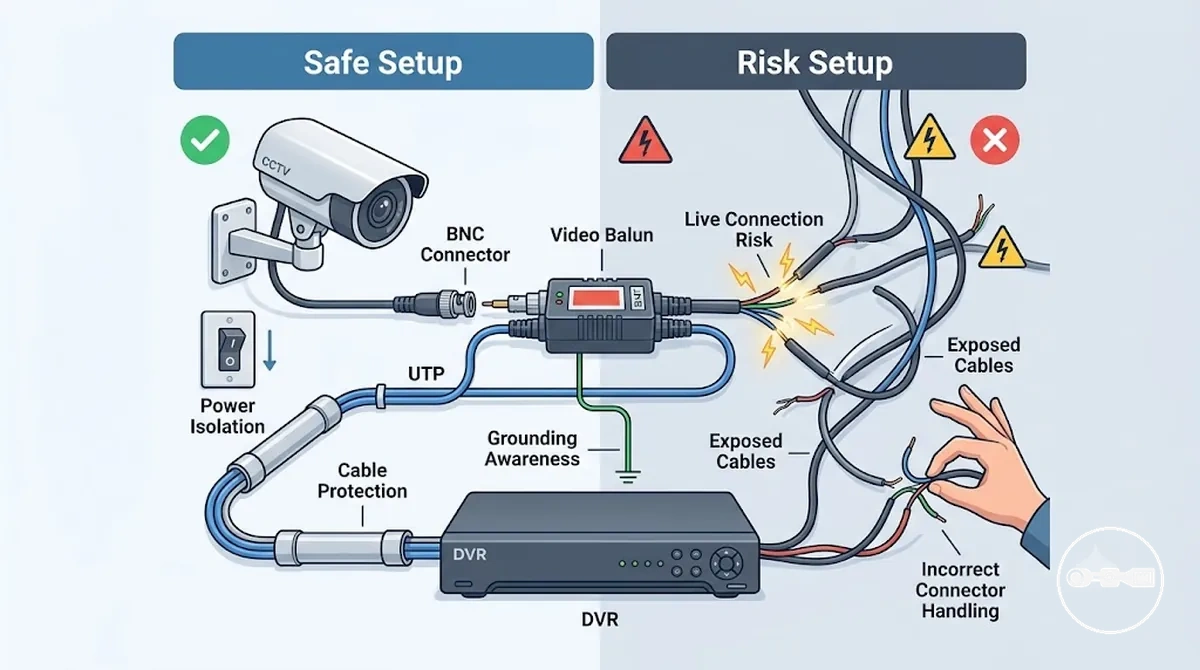

توصيل CCTV آمن وغير آمن يوضح عزل الطاقة وحماية الكابل حول وصلات البالون ومسجل DVR

ينبغي تجهيز أنظمة CCTV ذات الجهد المنخفض بفحوصات سلامة محكومة قبل البدء في أي تعامل مع الموصلات أو توجيه الإشارات، خاصة حيث تقوم أجهزة بالون فيديو CCTV بتوصيل مخرجات موصل BNC بخطوط كابل UTP. يبدأ النهج الصحيح بعزل الطاقة لمنع التداخل العرضي للإشارة أو إجهاد المعدات أثناء الإعداد. يساعد الوعي بالتأريض في تقليل مسارات الضوضاء غير المرغوب فيها التي قد تؤثر على استقرار النقل بين مخرج الكاميرا واتصال مسجل DVR. يضمن حماية الكابل الحفاظ على السلامة الفيزيائية لكابل UTP أثناء التوجيه والتوصيل النهائي. تنبيه: يمكن أن يؤدي التوصيل النهائي الحي أو التعامل مع الموصلات تحت الطاقة إلى زيادة عدم استقرار الإشارة وقد يضع ضغطاً غير ضروري على مكونات النظام. يساعد اتباع هذه الاحتياطات في دعم سلوك نظام أكثر أماناً عن طريق تقليل المخاطر الكهربائية والمتعلقة بالإشارة التي يمكن تجنبها، مع الحفاظ على ظروف تشغيل مستقرة عند استعادة الطاقة.

الأدوات والموصلات والمكونات المتوافقة المطلوبة لإعداد بالون CCTV

مجموعة أدوات تركيب بالون فيديو CCTV تشير إلى مجموعة الأدوات الفيزيائية ومكونات التوصيل المطلوبة لتمكين تحويل إشارة مستقر بين مخرجات كاميرات CCTV وأنظمة مسجل DVR عبر بنية كابل UTP. تقوم على التوافق المنظم بين أدوات التوصيل النهائي وأنواع الموصلات ومعايير الكابلات التي تدعم تدفق إشارة متسق. في معظم بيئات CCTV ذات الجهد المنخفض، تحدد مجموعة الأدوات كفاءة تكييف واجهات موصلات BNC في كابلات مهيكلة من نوع الشبكات باستخدام جهاز بالون. يعتمد النظام على المحاذاة الدقيقة بين الموصلات الفيزيائية وأدوات تجهيز الكابل للحفاظ على سلامة الإشارة. بدون مجموعة الأدوات الصحيحة، حتى المكونات المصممة بشكل صحيح قد تفشل في تقديم نقل مستقر عبر تخطيط التركيب.

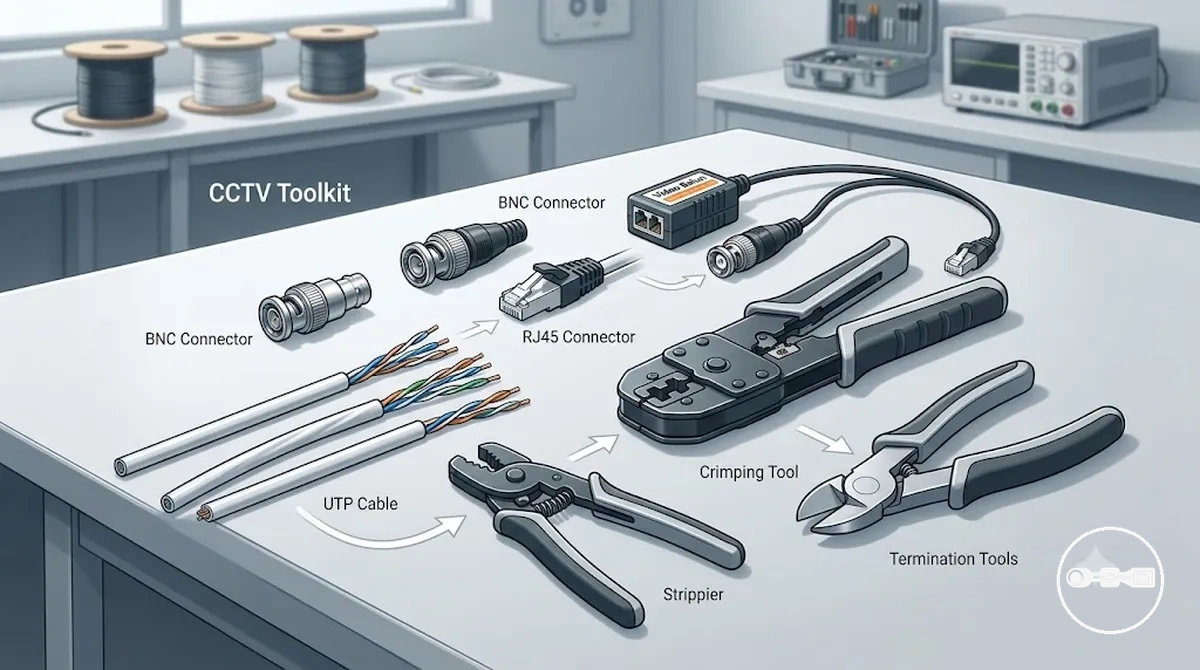

مجموعة أدوات تركيب CCTV تظهر البالون والكابلات والموصلات والأدوات الموسومة لإعداد الإشارة

يعمل الإعداد المطلوب من خلال الجمع بين أدوات التوصيل النهائي مع الموصلات المتوافقة وعناصر الكابلات المهيكلة لضمان نقل إشارة موثوق من مخرج الكاميرا إلى اتصال مسجل DVR. تُستخدم أداة العقص عادةً كجزء من أدوات التوصيل النهائي لتجهيز أطراف موصل RJ45 على كابل UTP، مما يتيح مسارات نقل مهيكلة لإشارات الفيديو. يوفر موصل BNC الواجهة من جهة الكاميرا، بينما يدعم موصل RJ45 تكييف الكابلات المهيكلة عبر جهاز البالون. يعمل كابل UTP كوسيلة نقل تحمل الإشارات المحولة عبر المسافة، حيث تؤثر جودة واتساق التوصيل النهائي مباشرة على الاستقرار. عندما تتم محاذاة هذه المكونات بشكل صحيح، يدعم النظام سلوك إشارة أكثر قابلية للتنبؤ عبر ظروف تركيب مختلفة.

يلعب توافق المكونات دوراً حاسماً في منع فقدان الإشارة أو عدم استقرارها، خاصة عند إدخال موصلات غير متطابقة أو ممارسات توصيل نهائي رديئة. يمكن أن يؤدي الاقتران غير الصحيح بين واجهات موصل BNC وتوصيلات موصل RJ45 النهائية إلى مشاكل معاوقة تؤثر على جودة النقل العام. بالمثل، قد يؤدي الاستخدام غير المتسق لأدوات التوصيل النهائي إلى تقليل موثوقية التوصيل عبر تخطيط التركيب. تعد جودة تجهيز الكابل وملاءمة الموصل عوامل رئيسية تؤثر على استقرار النظام على المدى الطويل. لهذا السبب، ينبغي تقييم اختيار الأدوات ومحاذاة المكونات كمنظومة واحدة مترابطة بدلاً من أجزاء منفصلة.

توافق الكابلات وحدود المسافة وعوامل جودة الإشارة في أنظمة بالون CCTV

يحدد فئة الكابل ومسافة التركيب كيفية تصرف أنظمة بالون فيديو CCTV من حيث استقرار الإشارة وتوهين الإشارة. تؤثر العلاقة بين نوع كابل UTP وطول النقل مباشرة على نقاء نقل بيانات الفيديو من مخرج الكاميرا إلى مدخل مسجل DVR. في إعدادات CCTV ذات الجهد المنخفض، لا تكون جودة الإشارة ثابتة بواسطة مكون واحد بل بكيفية دعم بنية الكابل أو تحديدها لأداء النقل. تؤثر خصائص كابل UTP على مقدار مقاومة التداخل التي يتم الحفاظ عليها أثناء التوجيه والتوصيل النهائي. مع زيادة المسافة، يصبح توهين الإشارة أكثر وضوحاً حسب ظروف التركيب. لهذا السبب، يجب النظر في اختيار الكابل وتخطيطه معاً بدلاً من النظر إليهما بشكل مستقل.

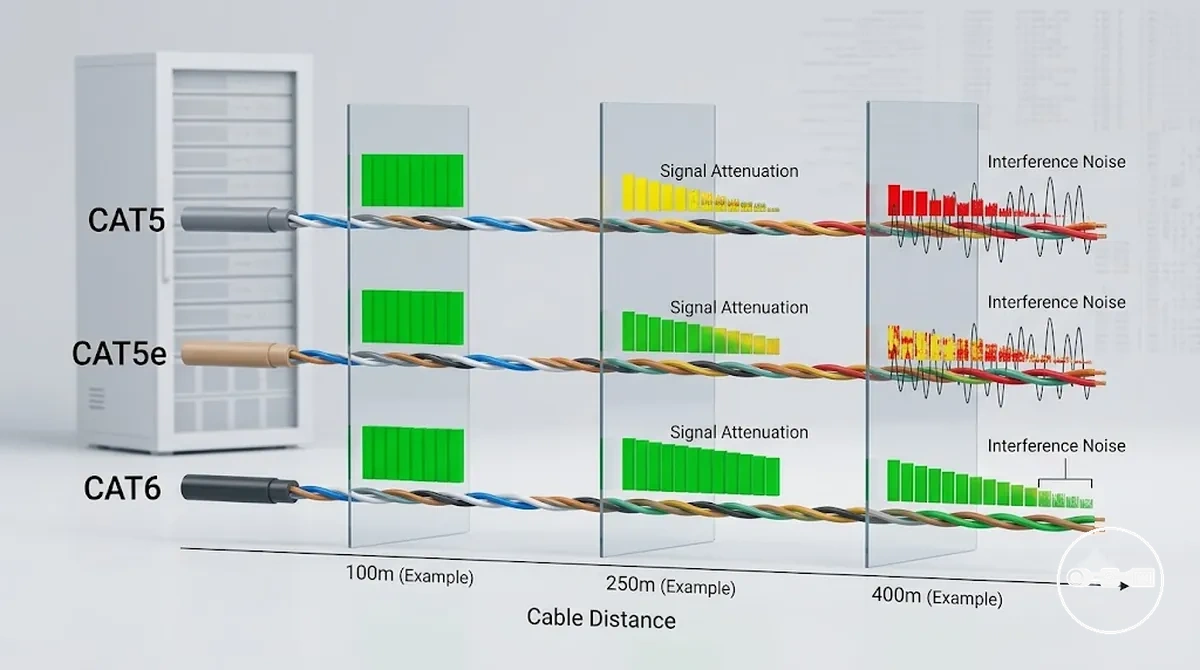

مقارنة أداء كابلات CAT5 وCAT5e وCAT6 مع تصور مسافة الإشارة والتوهين

تختلف كابلات CAT5 وCAT5e وCAT6 في كيفية تعاملها مع مقاومة التداخل واتساق الأزواج الملتوية وجودة النقل العامة في إعدادات بالون فيديو CCTV. يوفر كابل CAT5 دعماً أساسياً للكابلات المهيكلة لكنه قد يظهر فقدان إشارة أعلى في المسافات الطويلة أو البيئات المزعجة. يحسن CAT5e دقة الأزواج الملتوية، مما يمكن أن يقلل الضوضاء ويحسن استقرار الإشارة مقارنة بـ CAT5 تحت ظروف مماثلة. يوفر CAT6 عادة مقاومة تداخل أقوى وسلوك نقل أكثر اتساقاً بسبب البنية الداخلية الأكثر إحكاماً، على الرغم من أن الأداء الفعلي لا يزال يعتمد على جودة التركيب. غالباً ما يُستخدم CAT5e كخيار متوازن بين التكلفة والأداء في العديد من أنظمة CCTV ذات الجهد المنخفض. لكن لا تضمن أي من فئات الكابلات هذه أداء مسافة ثابت لأن العوامل البيئية لا تزال تؤثر على النتائج. تصبح الاختلافات في الأداء أكثر وضوحاً مع زيادة مسافة الكابل في التركيبات الفعلية.

نوع الكابل مقاومة التداخل استقرار الإشارة السلوك النموذجي
CAT5 أساسي متوسط أكثر حساسية للمسافة والضوضاء
CAT5e محسّن مستقر أداء متوازن في معظم الإعدادات
CAT6 أعلى أكثر اتساقاً مناسب أكثر للمسافات الطويلة أو المزعجة

يؤثر بيئة التركيب ومسافة الكابل معاً على مقدار تدهور الإشارة الذي يحدث في أنظمة بالون CCTV. تزيد مسافات الكابل الأطول من احتمالية توهين الإشارة، خاصة عندما يمر التوجيه عبر بيئات مزعجة كهربائياً أو معقدة فيزيائياً. يمكن أن يؤثر التعرض للرطوبة والتداخل الكهرومغناطيسي وسوء إدارة الكابل على جودة النقل بغض النظر عن فئة الكابل. حتى مع الكابلات عالية الجودة مثل CAT6، لا يزال الأداء يعتمد على جودة التوصيل النهائي وتصميم التخطيط. لذلك، ينبغي التعامل مع فئة الكابل كعامل مساهم وليس كضمان ثابت لأداء الإشارة عبر جميع ظروف التركيب.

تخطيط توزيع الكاميرا والكابل ومسجل DVR لتركيب بالون CCTV صحيح

تخطيط توزيع التركيب هو أساس نظام بالون فيديو CCTV مستقر لأنه يحدد كيفية تفاعل وضع الكاميرا وتوجيه الكابل ومحاذاة مسجل DVR قبل بدء أي عمل فيزيائي. عندما يكون التخطيط ضعيفاً، يمكن أن يُدخل توزيع النظام مسارات غير فعالة تزيد من مسافة الكابل الإجمالية وقد تقلل جودة الإشارة تحت الظروف الفعلية. يحدد وضع الكاميرا منطقة التغطية المكانية ويحدد المسافة التي يجب أن تقطعها الإشارات عبر النظام. تؤثر كفاءة توجيه الكابل على مدى مباشرة حركة الإشارات بين نقاط النهاية ومدى التعرض لمصادر التداخل. تحدد محاذاة مسجل DVR كيفية تنظيم القنوات وكيفية تعيين التوصيلات لمواقع الكاميرات الفيزيائية. معاً، تشكل هذه العناصر توزيع التركيب وقدرته على الحفاظ على سلوك نقل مستقر.

يعتمد توزيع التركيب على التنسيق المنظم بين وضع الكاميرا وتوجيه الكابل ومحاذاة مسجل DVR بدلاً من قرارات التنسيب المنعزلة. يجب أن يعطي وضع الكاميرا الأولوية لمنطق التغطية مع الحفاظ على مسافة التوجيه ضمن حدود عملية لدعم جودة إشارة متسقة. يجب أن يتبع توجيه الكابل مسارات يمكن التنبؤ بها ومحكومة تقلل الانحناءات أو التداخلات أو التعرض للتداخل غير الضرورية. يجب أن تتطابق محاذاة مسجل DVR مع التوزيع الفيزيائي للكاميرات لدعم تخطيط توصيل واضح وتعيين مدخلات منظم. تتضمن قائمة التخطيط البسيطة تحديد نقاط تغطية الكاميرات، ورسم مسارات التوجيه، ومحاذاة قنوات مسجل DVR مع مواقع الكاميرات، وتقدير مسافة الكابل الإجمالية، وتحديد مناطق التداخل المحتملة. يساعد هذا النهج المنظم في تقليل المخاطر الناجمة عن طول الكابل المفرط أو التوجيه ضعيف التخطيط في أنظمة بالون CCTV.

يمكن للتخطيط المنظم جيداً أن يدعم استقرار النظام عن طريق تقليل التباين في سلوك الإشارة عبر توزيع التركيب. يساعد وضع الكاميرا المحسّن في الحفاظ على تغطية متوازنة مع الحد من تعقيد توجيه الكابل المفرط. يمكن لتوجيه الكابل المتحكم فيه أن يقلل التعرض للتداخل البيئي الذي قد يؤثر على جودة الإشارة. تعمل محاذاة مسجل DVR الصحيحة على تحسين تنظيم النظام وتقليل عدم تطابق التوصيلات بين المدخلات والكاميرات الفيزيائية. لكن النتائج تظل معتمدة على ظروف التنفيذ، بما في ذلك بيئة التركيب ودقة التوجيه. لهذا السبب، ينبغي التعامل مع تخطيط توزيع التركيب كآلية تحكم تحسن قابلية التنبؤ بدلاً من ضمان نتائج أداء ثابتة.

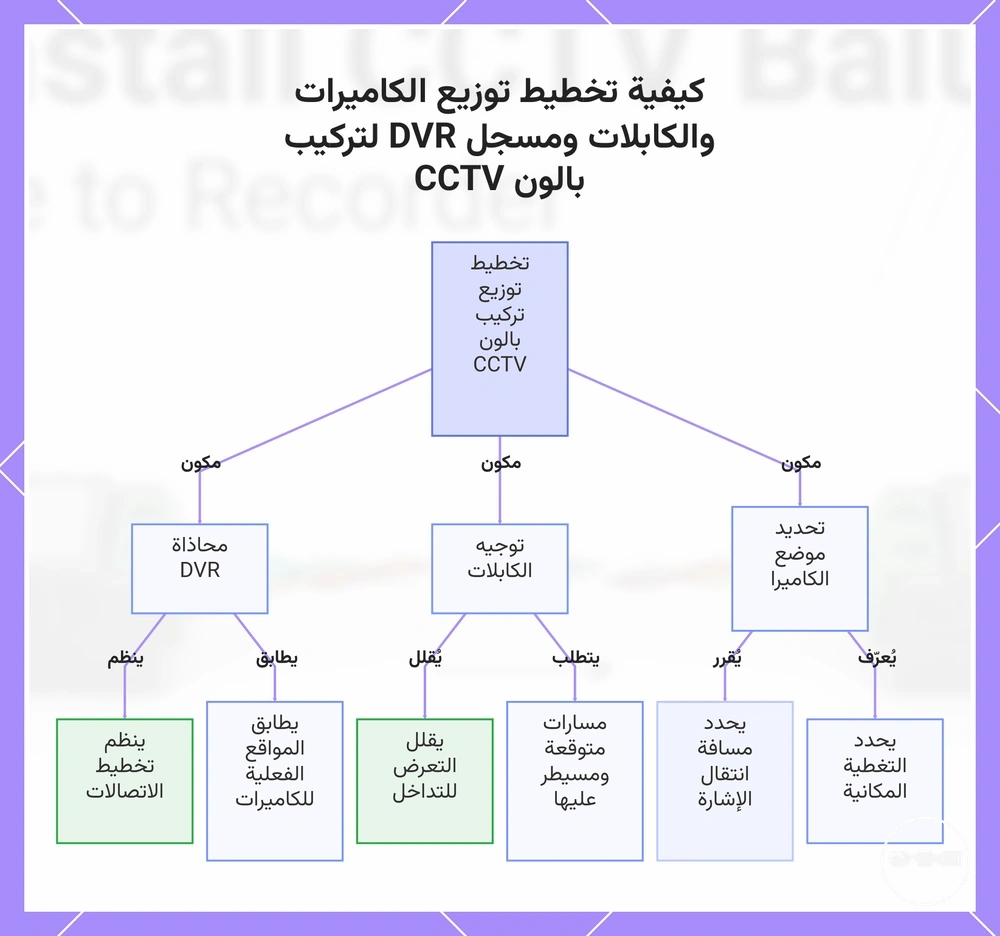

يوضح هذا المخطط العناصر الثلاثة الرئيسية لتخطيط توزيع تركيب بالون CCTV ومتطلباتها وفوائدها المحددة، والتي تدعم معًا استقرار النظام.

كيفية تخطيط توزيع الكاميرات والكابلات ومسجل DVR لتركيب بالون CCTV

عملية التركيب خطوة بخطوة من توصيل الكاميرا إلى التكامل مع مسجل DVR

عملية التركيب خطوة بخطوة تحدد كيفية الحفاظ على استمرارية مسار الإشارة من توصيل الكاميرا النهائي عبر اقتران البالون وتوجيه كابل UTP واتصال مدخل مسجل DVR في نظام بالون فيديو CCTV منظم. يعتمد سير العمل على محاذاة صحيحة لنقاط النهاية بين كل مرحلة بحيث يظل مسار الإشارة متسقاً من المصدر إلى المسجل. في معظم التكوينات، تختلف نتائج التركيب بناءً على تصميم النظام وتوزيع الكابل وهيكل القناة. يهيئ توصيل الكاميرا النهائي الإشارة عند المصدر، بينما يضمن اقتران البالون التحويل الصحيح للنقل. ثم يحمل توجيه كابل UTP الإشارة عبر توزيع التركيب نحو نظام التسجيل. يكمل مدخل مسجل DVR السلسلة بتعيين الإشارات الواردة إلى قنوات منظمة.

يبدأ توصيل الكاميرا النهائي العملية بتجهيز مخرج الكاميرا لنقل مستقر عبر وصلة اقتران البالون. تعمل وصلة اقتران البالون كواجهة تقوم بتحويل الإشارة ومواءمتها إلى تنسيق مناسب لتوجيه كابل UTP. استمرارية التوصيل الصحيحة في هذه المرحلة مهمة لتجنب قطبية غير متطابقة أو اقتران معكوس يمكن أن يعطل سلامة مسار الإشارة. يجب أن يظل ترتيب التوصيلات متسقاً مع التوزيع المقصود لدعم سلوك نقل مستقر. في العديد من الأنظمة، يمكن أن يؤدي توصيل الكاميرا النهائي غير الصحيح إلى إشارات غير مستقرة أو مفقودة في مرحلة مدخل مسجل DVR. بمجرد اكتمال التوصيل، تُستخدم عادة فحوصات استمرارية أساسية لتأكيد محاذاة نقاط النهاية الصحيحة قبل المتابعة في التوجيه. تؤسس هذه المرحلة أساس مسار الإشارة بأكمله.

يحمل توجيه كابل UTP الإشارة المحولة عبر توزيع التركيب ويحدد كفاءة وصول الإشارة إلى مدخل مسجل DVR. تعتبر مطابقة الأزواج ووسم الكابل أمرين حاسمين في هذه المرحلة للحفاظ على وضوح تسلسل التركيب وتقليل أخطاء التكوين. يمكن أن يؤدي الاقتران غير الصحيح أثناء التوجيه إلى تداخل متبادل للإشارات أو نقاط نهاية غير متوائمة. يجب أن يتبع مسار التوجيه خطة منظمة تحافظ على استمرارية مسار الإشارة مع تقليل التعقيد غير الضروري. يساعد انضباط تسلسل التركيب في الحفاظ على الوضوح عند وجود خطوط كاميرات متعددة في نفس النظام. تركز هذه المرحلة على الحفاظ على ظروف نقل مستقرة عبر التوزيع الفيزيائي.

يكمل تكامل مدخل مسجل DVR العملية بتعيين الإشارات الواردة إلى تعيينات القنوات الصحيحة داخل نظام التسجيل. يجب أن يتوافق تكوين مسجل DVR مع ترتيب التوصيلات الفيزيائي لضمان التعرف الصحيح على كل تغذية كاميرا. يتم عادة إجراء التحقق من الإشارة بعد التوصيل لتأكيد الحفاظ على سلامة النقل من الكاميرا إلى المسجل. يمكن أن تؤدي أخطاء تعيين القناة إلى شاشات عرض غير متطابقة أو تعيين تسجيل غير صحيح داخل النظام. تضمن محاذاة نقاط النهاية الصحيحة بين توجيه كابل UTP ومدخل مسجل DVR تنظيماً مستقراً للنظام. في هذه المرحلة، يتم التحقق من مسار الإشارة الكامل لتأكيد استمرارية متسقة عبر التركيب.

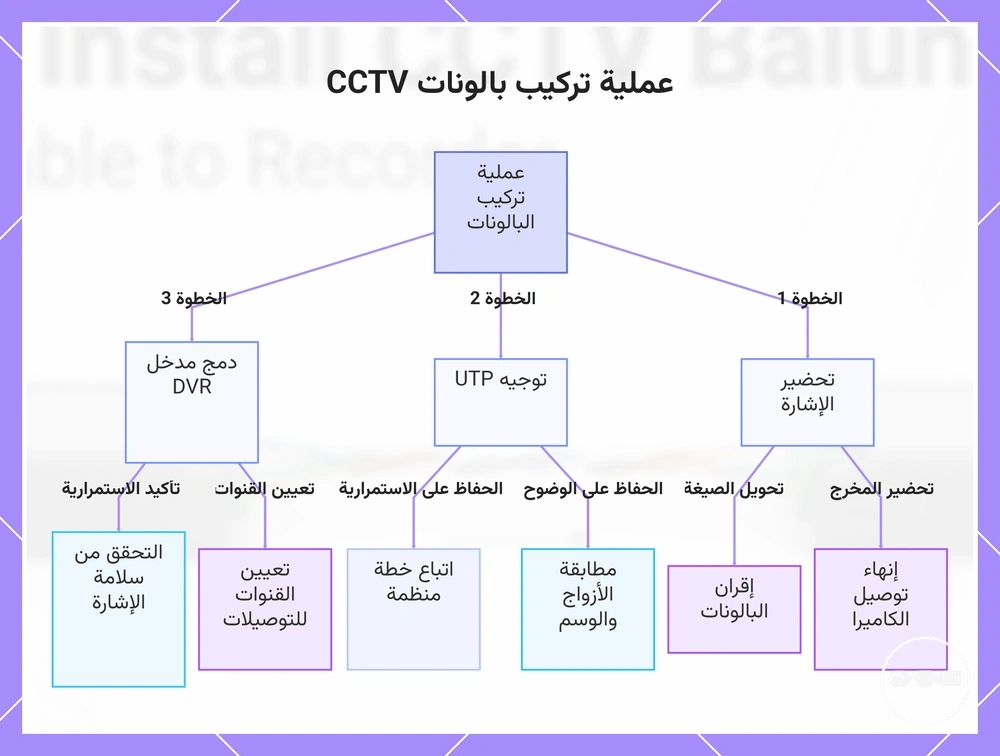

يوضح هذا المخطط المراحل الثلاث الرئيسية لتركيب نظام بالونات CCTV، من تحضير الإشارة عبر توجيه UTP إلى دمج مدخل DVR، مع فحوصات وإجراءات رئيسية في كل مرحلة.

عملية تركيب بالونات CCTV

توصيل بالونات الفيديو والطاقة لتوصيل إشارة وطاقة مستقرين

توصيل بالونات الفيديو والطاقة يشير إلى نهج نقل مشترك حيث يعمل بالون الطاقة ومسار إشارة الفيديو كقنوات منفصلة لكن منسقة ضمن نظام تركيب CCTV. يدير بالون الطاقة توصيل طاقة CCTV، بينما تُحمل إشارة الفيديو عبر مسار بالون مخصص فوق كابل UTP حسب تكوين النظام. يدعم هذا الفصل التعامل المستقل مع الحمل الكهربائي ونقل الإشارة داخل نفس البنية التحتية. صُمم نظام الطاقة والفيديو لفصل وتوصيل وتثبيت الوظائف عبر مسارات مختلفة بدلاً من دمجها في خط واحد. يعتمد السلوك العام على كيفية هيكلة النظام وكيفية محاذاة كل مسار ضمن توزيع التركيب.

يعتمد استقرار الجهد في هذه الإعدادات المدمجة على المسافة ومتطلبات الحمل وجودة كابل UTP المستخدم لتوصيل طاقة CCTV. قد تؤدي مسافات الكابل الأطول إلى انخفاض الجهد، مما قد يؤثر على الأجهزة المتصلة حسب طلبها للطاقة وتكوينها. يجب أن يظل مسارا إشارة الفيديو والطاقة منفصلين بشكل صحيح لتقليل خطر التداخل بين النقل الكهربائي ونقل البيانات. قد تظل الضوضاء الكهربائية واردة إذا لم يتم الحفاظ على العزل بين المسارات بشكل متسق عبر التوزيع. تنبيه: يصبح انخفاض الجهد أكثر احتمالاً مع زيادة طول الكابل أو ارتفاع طلب الحمل، ويمكن أن يؤثر على استقرار النظام حسب ظروف التركيب. لهذا السبب، الاستقرار مشروط وليس مضموناً ويختلف حسب تصميم الإعداد.

تحدد خيارات التكوين مدى فعالية عمل مساري بالون الطاقة وإشارة الفيديو داخل نفس بيئة التركيب. يؤثر توجيه كابل UTP وتخطيط المسافة وتوزيع الحمل جميعها على توصيل طاقة CCTV وسلوك النقل العام. تعمل بعض التكوينات على تحسين الفصل بين خطوط الإشارة والطاقة، مما قد يقلل خطر التداخل تحت ظروف معينة. تعطي توزيعات أخرى الأولوية لكفاءة التركيب لكنها قد تزيد الحساسية لتغير الجهد والإشارة. يعتمد أداء النظام على مدى توافق قرارات التكوين مع متطلبات المعدات والقيود البيئية. ينبغي تقييم النقل المدمج كتصميم على مستوى النظام حيث تختلف النتائج حسب هيكل التركيب بدلاً من كونها سلوكاً ثابتاً.

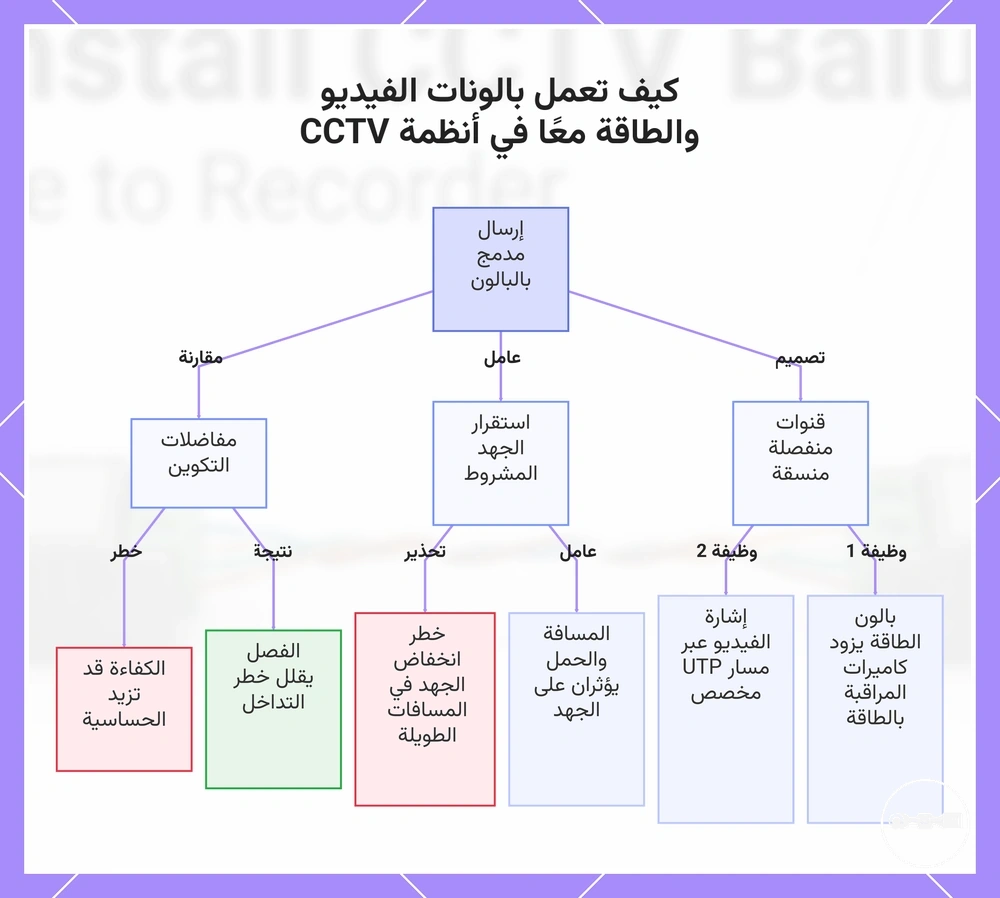

يشرح هذا الرسم البياني مبدأ التصميم وعوامل الاستقرار والمفاضلات في التكوين للإرسال المدمج للفيديو والطاقة عبر البالونات في أنظمة CCTV.

كيف تعمل بالونات الفيديو والطاقة معًا في أنظمة CCTV

مخططات توصيل بالون CCTV وقواعد التوصيل وتكوين القطبية

ضمان تكوين توصيل بالون CCTV الصحيح يبدأ بالقطبية ومحاذاة الزوج الملتوي لأنهما يحددان مباشرة سلامة الإشارة عبر مسار النقل. تشير قطبية بالون CCTV إلى المطابقة الصحيحة لمسارات الإشارة الموجبة والسالبة، وتضمن سلوك إشارة فيديو مستقر أثناء النقل. يدعم هيكل الزوج الملتوي التدفق الكهربائي المتوازن، مما يساعد في الحفاظ على سلامة إشارة متسقة عبر كابل UTP. تضمن محاذاة الموصل اتباع كلا نقطتي النهاية لنفس منطق التوصيل من الكاميرا إلى المستقبل. عند تعيين القطبية بشكل غير صحيح، قد يحدث فقدان أو تشويه للإشارة تحت ظروف تركيب معينة. يعتمد الأداء العام على دقة تفسير وتطبيق قواعد التوصيل عند طرفي النظام.

اتساق التوصيل ضروري لأن أنظمة CCTV تعتمد على مطابقة دقيقة لنقاط النهاية بين توصيل الكاميرا النهائي ووحدات الاستقبال. يتم الحفاظ على سلامة الإشارة عندما تبقى موصلات الزوج الملتوي مقترنة بشكل صحيح عبر مسار كابل UTP. يجب أن تظل محاذاة الموصل متسقة على كلا الجانبين للحفاظ على سلوك نقل مستقر. قد يؤدي التوصيل غير المتسق إلى إدخال حالات عدم تطابق تؤثر على استقرار النقل وتزيد خطر التداخل. يساعد تفسير المخطط في ضمان صحة التركيب قبل اكتمال التوصيل الفيزيائي. تدعم دقة الاقتران أثناء التوصيل النهائي سلوك نظام مستقر عبر توزيعات تركيب مختلفة. عندما تتبع قواعد التوصيل باستمرار، تقل احتمالية التشويه تحت ظروف التشغيل العادية.

يمكن تحديد القطبية أو الاقتران غير الصحيحين من خلال عدة مؤشرات تشخيصية تتعلق بسلوك الإشارة وجودة النقل.

تشير هذه المشكلات غالباً إلى مشاكل في اتساق التوصيل أو محاذاة الموصل أو مطابقة نقاط النهاية. في كثير من الحالات، ترتبط بتكوين قطبية غير صحيح أو أخطاء اقتران بدلاً من عطل نظام كامل. يشمل الكشف الأساسي عن الأخطاء التحقق من محاذاة القطبية، وفحص ترتيب الزوج الملتوي، وتأكيد دقة التوصيل النهائي. يمكن أن تساعد مراجعة المخطط في تحديد حالات عدم التطابق بين منطق التوصيل المقصود والتركيب الفعلي. عندما تطبق هذه الفحوصات بشكل منهجي، يمكن تحسين صحة التركيب دون افتراض انهيار كامل للنظام.

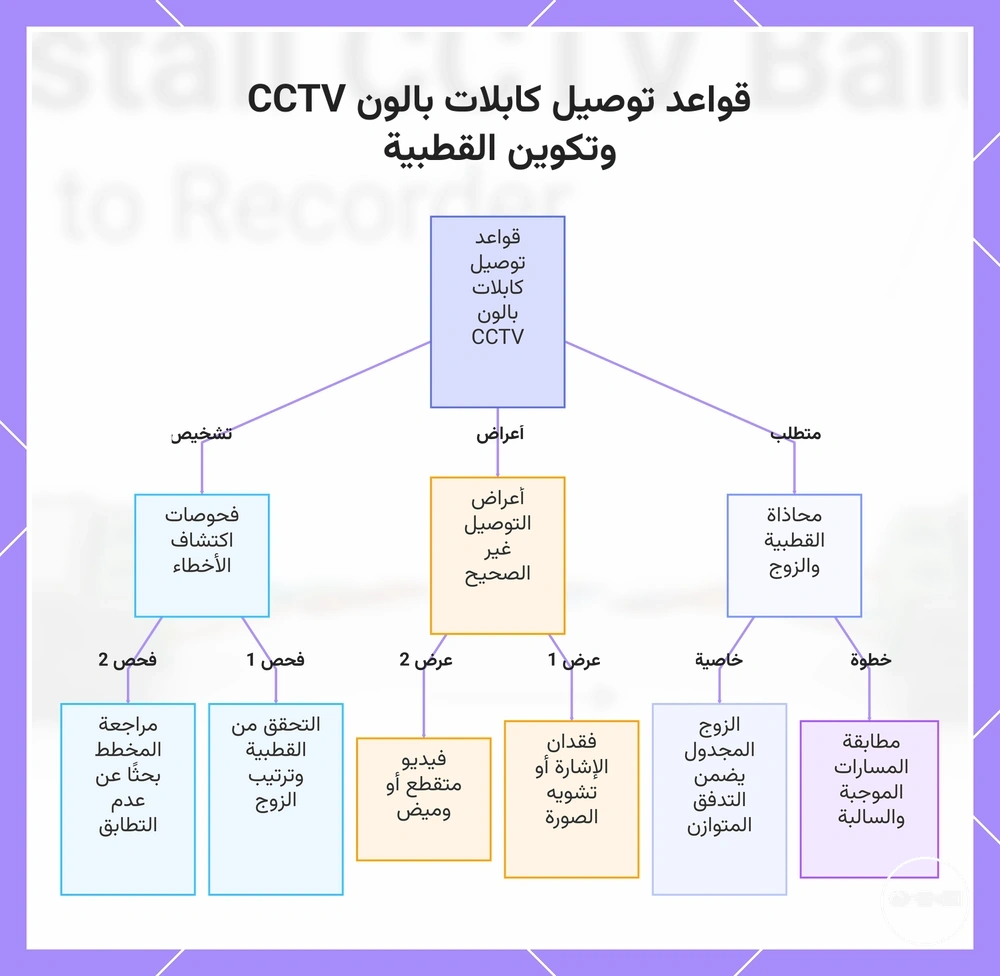

يوضح هذا المخطط القواعد الأساسية لتوصيل كابلات بالون CCTV، بما في ذلك محاذاة القطبية والزوج المجدول، والأعراض الشائعة للتوصيل غير الصحيح، وفحوصات اكتشاف الأخطاء الأساسية.

قواعد توصيل كابلات بالون CCTV وتكوين القطبية

أخطاء التركيب الشائعة التي تسبب فقدان الإشارة وتشويه الفيديو

تظهر أخطاء التركيب في أنظمة بالون CCTV غالباً عندما يؤدي التوصيل النهائي المرتخي أو الاقتران غير الصحيح أو طول الكابل المفرط أو التعرض للتداخل إلى تعطيل مسار الإشارة المقصود. تؤثر أخطاء التركيب هذه عادة على كيفية الحفاظ على اتساق التوصيل ومحاذاة الموصل لنقل مستقر عبر النظام. في كثير من الحالات، لا تفشل سلامة الإشارة فوراً بل تتدهور تدريجياً مع تفاعل عدة أخطاء صغيرة. يمكن أن يزيد طول الكابل خارج الحدود العملية من الحساسية للتداخل ويضخم مشكلات التوصيل الضعيفة. قد يقلل التوصيل النهائي المرتخي من الاتصال المستقر عند نقاط النهاية ويحدث مشكلات اتصال متقطعة. يمكن أن يزعزع الاقتران غير الصحيح للأزواج الملتوية النقل المتوازن ويؤثر على وضوح الفيديو العام.

ينتج فقدان الإشارة وتشويه الفيديو عادة عن مجموعة من أخطاء التركيب بدلاً من خطأ منفرد معزول. يمكن أن يساهم التوصيل النهائي المرتخي مباشرة في توصيلات غير مستقرة، مما يؤدي غالباً إلى فقدان إشارة متقطع. يعطل الاقتران غير الصحيح النقل المتوازن وقد يسبب تشويهاً مرئياً أو جودة صورة غير متساوية. يزيد طول الكابل المفرط من التوهين، مما يضعف قوة الإشارة ويمكن أن يؤدي إلى تدهور أكثر وضوحاً. يمكن أن يُدخل التداخل من المصادر الكهربائية القريبة أنماط ضوضاء تؤثر على وضوح الإشارة واستقرارها. قد تقلل مشكلات محاذاة الموصل من سلامة الإشارة بإضعاف استمرارية نقاط النهاية. معاً، تؤثر هذه العوامل على ما إذا كان النظام يعاني من تدهور طفيف أو ظروف فشل اتصال أكثر حرجاً.

يتطلب تشخيص أخطاء التركيب مقارنة منظمة للأعراض وأنماط الأعطال بدلاً من الافتراضات المنعزلة.

خطأ التركيب العرض نمط التشخيص
توصيل نهائي مرتخي فقدان الإشارة اتصال فيديو متقطع أو غير مستقر
اقتران غير صحيح تشويه الفيديو ضوضاء أو وضوح صورة غير متساوٍ
طول كابل مفرط إشارة ضعيفة تدهور تدريجي مع المسافة
تعرض للتداخل ضوضاء فيديو وميض أو تشويه منقوش

يتضمن الكشف الفعال عن الأعطال فحص اتساق التوصيل والتحقق من محاذاة الموصل ومراجعة طول الكابل فيما يتعلق بظروف التركيب. ينبغي تقييم نقاط التوصيل النهائي المرتخية للتأكد من الاتصال الفيزيائي المستقر. ينبغي تتبع الاقتران غير الصحيح من خلال محاذاة الزوج الملتوي عند كلا نقطتي النهاية. ينبغي تحديد مصادر التداخل بمراجعة الأجهزة الكهربائية القريبة أو مسارات التوجيه. ينبغي أن تأخذ أنماط التشخيص في الاعتبار دائماً احتمال وجود أخطاء متعددة متفاعلة بدلاً من افتراض سبب واحد. يحسن هذا النهج الوضوح عند التمييز بين التدهور الطفيف وعدم استقرار النظام الأكثر حرجاً.

الاختبار بعد التركيب والتحقق من الإشارة والتحقق من الأداء

الاختبار بعد التركيب هو عملية تحقق من النظام تؤكد وضوح الإشارة واستقرارها واستمراريتها عبر إعداد بالون CCTV بعد اكتمال التركيب. يركز على التحقق من الإشارة لضمان أن مسار النقل يحافظ على سلوك متسق تحت ظروف التشغيل الفعلية. يتم تقييم وضوح الصورة لتأكيد ما إذا كان مخرج الفيديو يظل مستقراً دون تشويه أو تدهور. يشير استقرار التوصيل إلى ما إذا كانت نقاط النهاية تحافظ على استمرارية موثوقة أثناء وقت التشغيل. تساعد نتائج فحص الاستمرارية في تأكيد أن مسار الإشارة الكامل يظل مكتملاً من الكاميرا إلى مسجل DVR. يقيّم التحقق من الأداء الجودة العامة لتشغيل النظام بناءً على نقاط التحقق هذه بدلاً من إدخال إجراءات إعداد جديدة.

يتضمن الاختبار عادة فحوصات تحقق متعددة تقيم جوانب مختلفة من سلوك وقت التشغيل. يُستخدم فحص التحقق من الإشارة لتقييم ما إذا كان مخرج الفيديو يظل مستقراً وقابلاً للقراءة عبر النظام. يؤكد فحص الاستمرارية أن مسار التوصيل يظل مكتملاً دون انقطاع بين نقاط النهاية. تساعد مراجعة وضوح الصورة في تحديد التشويه أو الضوضاء أو التدهور التي قد تشير إلى مشكلات كامنة. يركز تقييم استقرار التوصيل على ما إذا كانت الوصلات تظل متسقة أثناء التشغيل المستمر. يمكن أن يسلط اكتشاف الأعطال أثناء الاختبار الضوء على علامات مبكرة لعدم الاستقرار لم تكن مرئية أثناء الإعداد. يجمع التحقق من الأداء هذه الفحوصات لضمان عمل النظام ضمن ظروف الاستقرار المتوقعة.

نوع الاختبار الغرض محور التشخيص
التحقق من الإشارة تأكيد مخرج فيديو مستقر نقل ضعيف أو غير مستقر
فحص الاستمرارية التحقق من مسار الإشارة الكامل اتصال مقطوع أو متقطع
اختبار وضوح الصورة تقييم جودة الفيديو تشويه أو ضوضاء
مراجعة استقرار التوصيل التحقق من موثوقية وقت التشغيل سلوك إشارة متقطع

يعتمد التحقق الفعال من الأداء على تفسير جميع نتائج الاختبار معاً بدلاً من التركيز على مؤشر واحد. تظهر الأنظمة المستقرة عادة تحققاً متسقاً من الإشارة ومخرج صورة واضح عبر ظروف وقت التشغيل. قد تحدث تقلبات طفيفة حسب البيئة وظروف الكابل لكن لا ينبغي أن تؤثر على الاستمرارية العامة. عندما تشير فحوصات متعددة إلى عدم الاتساق، فإنه غالباً ما يشير إلى مشكلات كامنة في استقرار النقل أو موثوقية التوصيل. لذلك يعمل الاختبار بعد التركيب كمرحلة تأكيد تتحقق من جودة النظام تحت ظروف التشغيل.

استكشاف مشكلات التركيب وإصلاحها مثل عدم وجود فيديو أو ضعف خرج الإشارة

عند ظهور عدم وجود فيديو أو ضعف الإشارة في نظام بالون CCTV، ترتبط المشكلة عادة باضطرابات في سلامة الكابل، أو حالات خلل في الموصل، أو محاذاة غير صحيحة للإشارة عبر مسار النقل. تشير هذه الأعراض إلى أن استمرارية الإشارة غير مستقرة بين الكاميرا ومسجل DVR تحت ظروف التشغيل. في كثير من الحالات، يمكن أن يساهم التعرض للتداخل أو مسارات النقل المتدهورة في انخفاض جودة الفيديو أو فقدان الإشارة بالكامل. يظهر ضعف خرج الإشارة غالباً على شكل وميض أو وضوح صورة منخفض، بينما يشير عدم وجود فيديو عادة إلى انقطاع أكثر حدة في سلسلة التوصيل. ينبغي التعامل مع كلتا الحالتين كمشكلات اتصال على مستوى النظام حتى يتم التحقق منها من خلال فحوصات منظمة. قد تظهر الأعطال أيضاً مجتمعة، مما يعني أن نقاط ضعف متعددة يمكن أن تؤثر على نفس سلوك الخرج.

يبدأ الحل التشخيصي بتدفق منظم لعزل الأعطال يقيم النظام من التوصيلات الفيزيائية إلى محاذاة الإشارة. يتم إجراء فحص سلامة الكابل أولاً لتأكيد أن مسار UTP مستمر وغير تالف. بعد ذلك، يتحقق فحص خلل الموصل مما إذا كانت نقاط التوصيل النهائي مرتخية أو غير مستقرة أو غير مثبتة بشكل صحيح. تتضمن الخطوة التالية فحص القطبية لتأكيد محاذاة الزوج الملتوي الصحيحة عبر طرفي النظام. بمجرد التحقق من المحاذاة الفيزيائية والكهربائية، يُستخدم التحقق من الإشارة لتقييم ما إذا كان مخرج الفيديو يستقر. قد تتحسن حالات ضعف الإشارة بعد تصحيح مشكلات الموصل أو القطبية، بينما تتطلب حالات عدم وجود فيديو غالباً فحصاً أعمق لمسار النقل. يساعد تدفق التشخيص في عزل ما إذا كان الفشل ناتجاً عن التوصيلات أو التوصيل النهائي أو عدم تطابق الإشارة بدلاً من افتراض سبب جذري واحد.

العرض السبب المحتمل الإجراء التشخيصي مؤشر الحل
عدم وجود فيديو سلامة كابل مقطوعة أو خلل موصل شديد فحص سلامة الكابل استعادة الإشارة بعد الإصلاح أو الاستبدال
إشارة ضعيفة خلل موصل مرتخي أو تداخل جزئي فحص الموصل والتحقق من الإشارة وضوح صورة محسّن وخرج مستقر
تشويه متقطع قطبية غير صحيحة أو توصيل نهائي غير مستقر فحص القطبية ومراجعة الاستمرارية خرج فيديو مستقر أثناء وقت التشغيل

تعتمد قرارات الإصلاح على ما إذا كانت المشكلة ناتجة عن أخطاء توصيل قابلة للتصحيح أو أعطال هيكلية أعمق في مسار النقل. إذا كانت سلامة الكابل معرضة للخطر، غالباً ما يكون الاستبدال مطلوباً لأنه لا يمكن استعادة استمرارية الإشارة بشكل موثوق. إذا تم تحديد خلل في الموصل، فقد يؤدي إعادة التوصيل النهائي أو التعديل إلى استعادة الأداء المستقر. يمكن غالباً تصحيح فحص القطبية الفاشل دون استبدال المكونات، شريطة أن يكون الكابل نفسه سليماً. عندما يستمر ضعف الإشارة أو عدم وجود فيديو بعد جميع الخطوات التشخيصية، قد يتطلب استقرار النظام استبدالاً على مستوى المكونات. يجب أن يؤكد التحقق النهائي دائماً على التحقق المستقر من الإشارة قبل اعتبار النظام قيد التشغيل.
