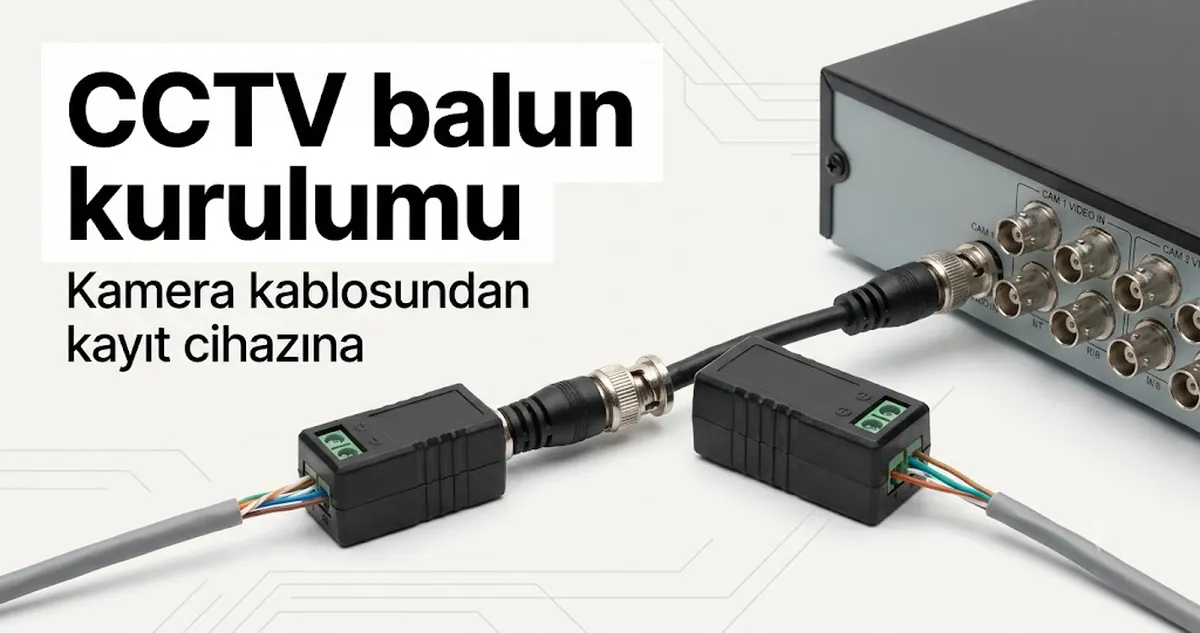

Kamera kablosu ile kayıt cihazı bağlantı noktası arasına kurulmuş CCTV video balunları.

Güvenilir Kamera-DVR Sinyal İletimi İçin CCTV Video Balun Kurulumu

CCTV video balun kurulumu, bir CCTV video balunu kullanarak video sinyalini UTP kablosu üzerinden dönüştüren ve taşıyan, BNC konnektör uç noktaları aracılığıyla kararlı bağlantı sağlayan eksiksiz bir kamera-DVR sinyal yolunun yapılandırılmış bir şekilde oluşturulmasıdır. Bu süreç, kamera çıkışının, sinyal bütünlüğünü bozmadan DVR bağlantısına ulaşabilmesi için yapılandırılmış kablolama üzerinde nasıl uyarlandığını ve iletildiğini tanımlar. Çoğu kurulum bağlamında, odak noktası yalnızca bileşenleri bağlamak değil, iletim zincirindeki her bir halkanın gerçek çalışma koşullarında kararlı video iletimini desteklemesini sağlamaktır. Bu, balun cihazının kablo düzeni, konnektör kalitesi ve sistem uyumluluğu ile nasıl etkileştiğini içerir. Kurulum, basit bir fiziksel bağlantıdan ziyade kontrollü bir sistem tasarımı olarak anlaşılmalıdır.

CCTV video balun kurulum süreci, kamera çıkışından BNC konnektörü aracılığıyla balun cihazına, oradan UTP kablosu boyunca ve son olarak DVR bağlantısına kadar sürekli bir sinyal zincirini koruyarak çalışır. Sinyal bütünlüğü, her bir arayüzün dönüşüm ve yönlendirme sırasında iletim kalitesini ne kadar tutarlı bir şekilde koruduğuna bağlıdır. Pratik açıdan, sonlandırma kalitesi, kablo yönlendirme disiplini ve konnektör hizalaması birleşik bir sistem olarak birlikte çalıştığında genellikle daha kararlı bir performans elde edilir. UTP kablosu iletim ortamı görevi görür, ancak etkinliği uyumlu balun tipleriyle doğru eşleştirmeye ve düzgün şekilde sabitlenmiş bağlantılara bağlıdır. Sinyal davranışı mesafe, parazit maruziyeti ve genel kurulum düzenine bağlı olarak değişebilir, bu da sonuçların genellikle sabit olmaktan ziyade koşula bağlı olduğu anlamına gelir.

Gerçek dünya senaryolarında, birden fazla kamera, uzun kablo mesafeleri veya karışık uyumluluk ortamları söz konusu olduğunda kurulum planlaması kritik hale gelir, çünkü bu koşullar genel sinyal kararlılığını etkileyebilir. Düzgün yapılandırılmış bir kurulum, her bir kamera yolunun amaçlanan iletim rotasıyla hizalanmasını sağlayarak bozuk video kalitesi veya tutarsız DVR giriş algılama gibi risklerin azaltılmasına yardımcı olur. Kurulum, tam bir sistem iş akışı olarak görüldüğünde, bağlantıları sonlandırmadan önce sinyal kaybı veya uyumsuzluğun nerede oluşabileceğini öngörmek daha kolay hale gelir. Bu sistem düzeyindeki bakış açısı, daha geniş kurulum sürecinde bileşen seçimi, yönlendirme stratejisi ve hata yönetimi gibi daha ayrıntılı yapılandırma alanları için temel hazırlar.

CCTV Video Balunlarını Kurulum Bağlamı ve Sistem Rolünde Anlamak

CCTV video balun, analog veya HD kamera çıkışını BNC konnektör arayüzleri kullanarak yapılandırılmış bir kablolama formatına köprüleyerek CCTV video iletimini UTP kablosu üzerinden mümkün kılan bir sinyal dönüştürme bileşenidir. Kamera çıkışı ile DVR bağlantısı arasındaki sinyal dönüşümünün, doğrudan koaksiyel kablolama yerine kontrollü aktarım yoluyla nasıl gerçekleştiğini tanımlar ve yapılandırılmış kablolama sistemlerinin video sinyallerini etkili bir şekilde taşımasını sağlar. Kurulum bağlamında, CCTV video balun, zincir boyunca sinyal bütünlüğünü korurken BNC konnektör çıkışlarını UTP kablo iletim yollarına eşleme sistem rolünü belirler. İşlevi, yapılandırılmış CCTV mimarilerinde kamera çıkışı ile DVR girişi arasında sinyal aktarımını mümkün kılmaya odaklanmıştır. İletim mesafesi ve kararlılık, kablo kalitesi, parazit koşulları ve sistem uyumluluğuna bağlı olarak değişebilir.

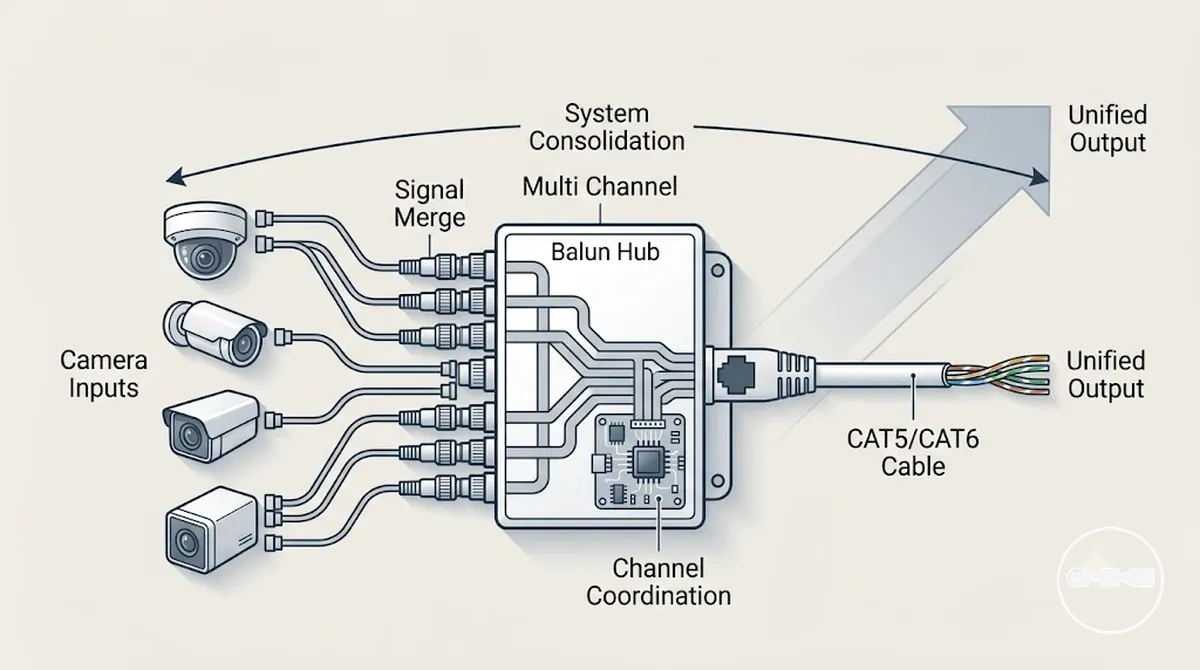

Cctv video balunlari kurulum baglami ve sistem rolu

Sistem perspektifinden bakıldığında, CCTV video balunları, analog CCTV veya HD CCTV çıkışlarını yapılandırılmış kablolama gereksinimleriyle hizalayan bir sinyal adaptör katmanı olarak çalışır. Performansları, değişen koşullar altında iletim kararlılığını korurken BNC girişi ile UTP kablo çıkışı arasındaki sinyal dönüşümünü ne kadar tutarlı bir şekilde yönettiklerine bağlıdır.

Farklı CCTV video balun türleri, özellikle daha uzun iletim mesafesi veya karışık uyumluluk kurulumlarını içeren senaryolarda sistem davranışını etkileyebilir. Temel rol sinyal dönüşümü olarak kalmaya devam ederken, etkinlik cihazın kablo kalitesi, konnektör kararlılığı ve genel kurulum tasarımıyla ne kadar iyi uyum sağladığına bağlıdır. Pratikte, sistem performansı tek bir cihaz sonucu olarak değil, bileşenlerin birleşik etkileşimi olarak değerlendirilmelidir. Bu kavramsal sınır, sistem anlayışını daha sonraki kurulum ve sorun giderme aşamalarından ayırmaya yardımcı olur.

Kurulum Öncesi Düşük Gerilim Güvenlik Gereksinimleri ve Elektrik Önlemleri

Düşük gerilimli CCTV kurulumu, elektriğin düşük seviyelerde mevcut olduğu ancak yanlış kullanıldığında ekipman stresine veya bağlantı kararsızlığına neden olabilecek kontrollü bir çalışma koşulunu ifade eder. CCTV video balun bağlantıları, özellikle UTP kablo hatları ve BNC konnektör arayüzleri üzerinde, güç aktifken yapıldığında risk koşulları artar. Birçok kurulum ortamında, dengesiz topraklama farkındalığı veya kötü konnektör kullanımı, kamera çıkışını ve DVR bağlantı güvenilirliğini etkileyen sinyal bozulmasına yol açabilir. Açık iletkenlere sahip kablo yönlendirme alanları, kazara kısa devre veya parazit olasılığını artırabilir. Bu koşullar, kurulum ortamını hem elektriksel hem de fiziksel bileşenlerin disiplinli bir şekilde ele alınmasına bağımlı hale getirir. Bu nedenle, herhangi bir sistem düzeyinde bağlantı çalışması başlamadan önce güç izolasyonu kritik bir faktör haline gelir.

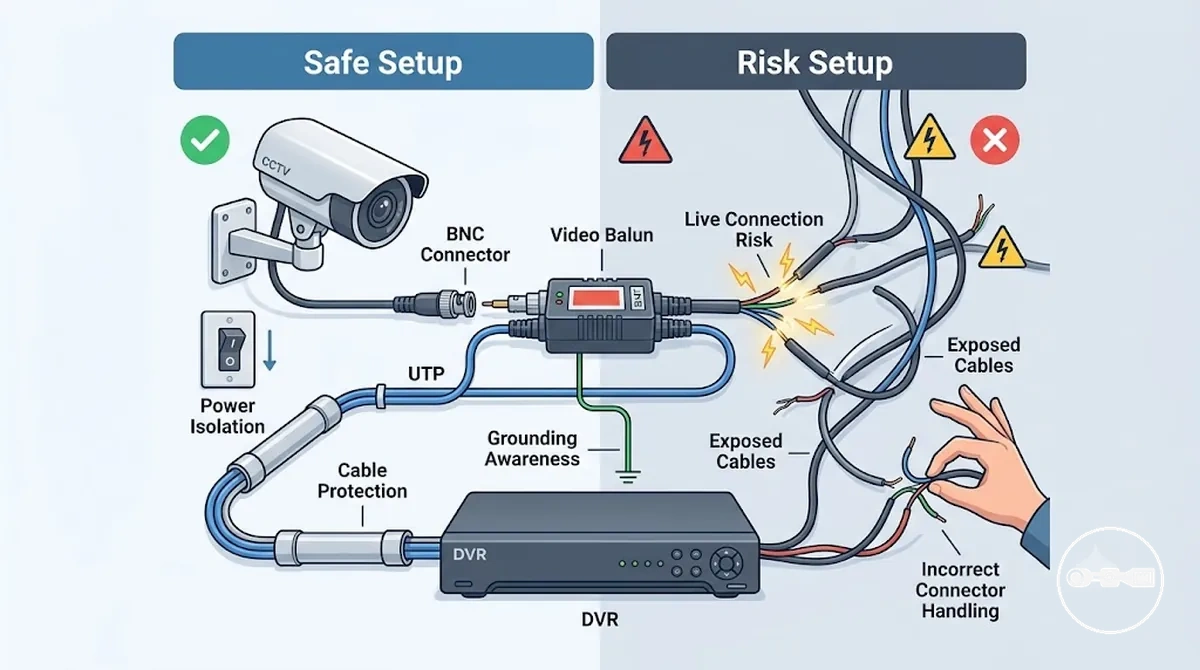

Balun ve DVR bağlantıları çevresinde güç izolasyonu ve kablo korumasını gösteren güvenli ve güvenli olmayan CCTV kablolaması

Düşük gerilimli CCTV sistemleri, özellikle CCTV video balun cihazlarının BNC konnektör çıkışlarını UTP kablo hatlarına bağladığı durumlarda, herhangi bir konnektör işlemi veya sinyal yönlendirmesinden önce kontrollü güvenlik kontrolleri ile hazırlanmalıdır. Doğru yaklaşım, kurulum sırasında kazara sinyal parazitini veya ekipman stresini önlemek için güç izolasyonu ile başlar. Topraklama farkındalığı, kamera çıkışı ile DVR bağlantısı arasındaki iletim kararlılığını etkileyebilecek istenmeyen gürültü yollarının azaltılmasına yardımcı olur. Kablo koruması ayrıca UTP kablonun fiziksel bütünlüğünün yönlendirme ve sonlandırma sırasında korunmasını sağlar. Uyarı: Enerji altında canlı sonlandırma veya konnektör işlemi, sinyal kararsızlığını artırabilir ve sistem bileşenleri üzerinde gereksiz strese neden olabilir. Bu önlemlere uymak, önlenebilir elektriksel ve sinyalle ilgili riskleri azaltarak ve güç geri geldiğinde kararlı çalışma koşullarını koruyarak daha güvenli sistem davranışını destekler.

CCTV Balun Kurulumu İçin Gerekli Araçlar, Konnektörler ve Uyumlu Bileşenler

CCTV video balun kurulumu için araç seti, CCTV kamera çıkışları ile DVR sistemleri arasında UTP kablo altyapısı üzerinden kararlı sinyal dönüşümünü mümkün kılmak için gereken fiziksel araçlar ve bağlantı bileşenleri koleksiyonunu ifade eder. Tutarlı sinyal akışını destekleyen sonlandırma araçları, konnektör tipleri ve kablolama standartları arasındaki yapılandırılmış uyumluluk etrafında inşa edilmiştir. Çoğu düşük gerilimli CCTV ortamında araç seti, BNC konnektör arayüzlerinin bir balun cihazı kullanılarak yapılandırılmış ağ tipi kablolamaya ne kadar verimli bir şekilde uyarlandığını tanımlar. Sistem, sinyal bütünlüğünü korumak için fiziksel konnektörler ve kablo hazırlama araçları arasında doğru hizalamaya bağlıdır. Doğru araç seti olmadan, uygun şekilde tasarlanmış bileşenler bile kurulum düzeni genelinde kararlı iletim sağlayamayabilir.

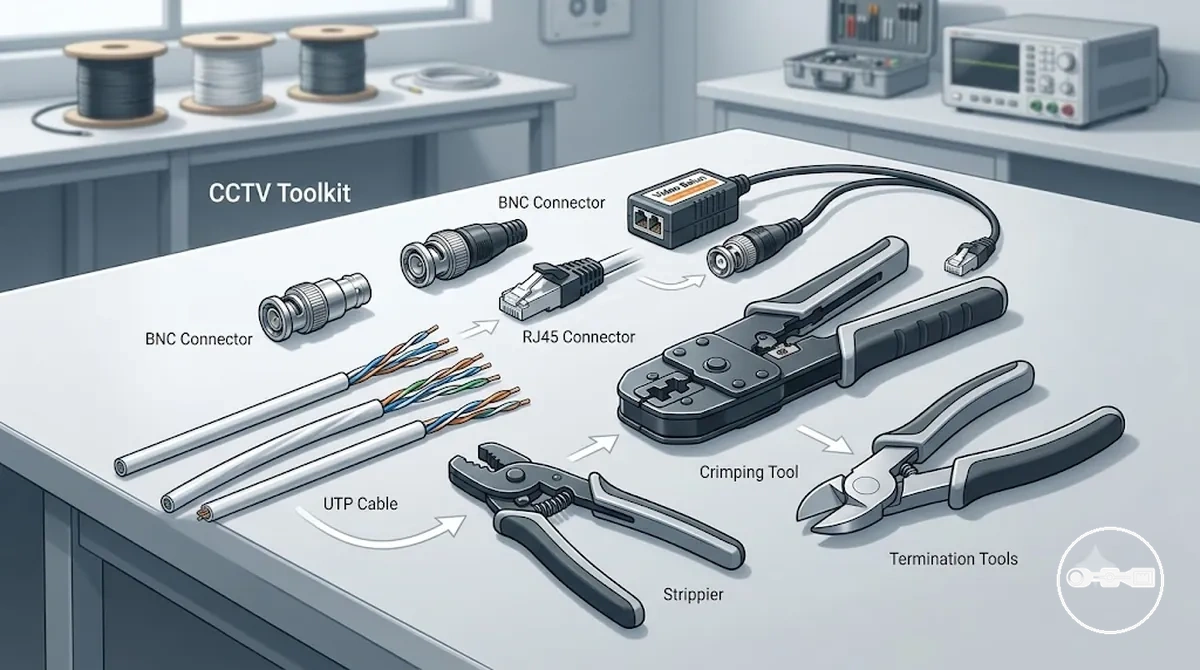

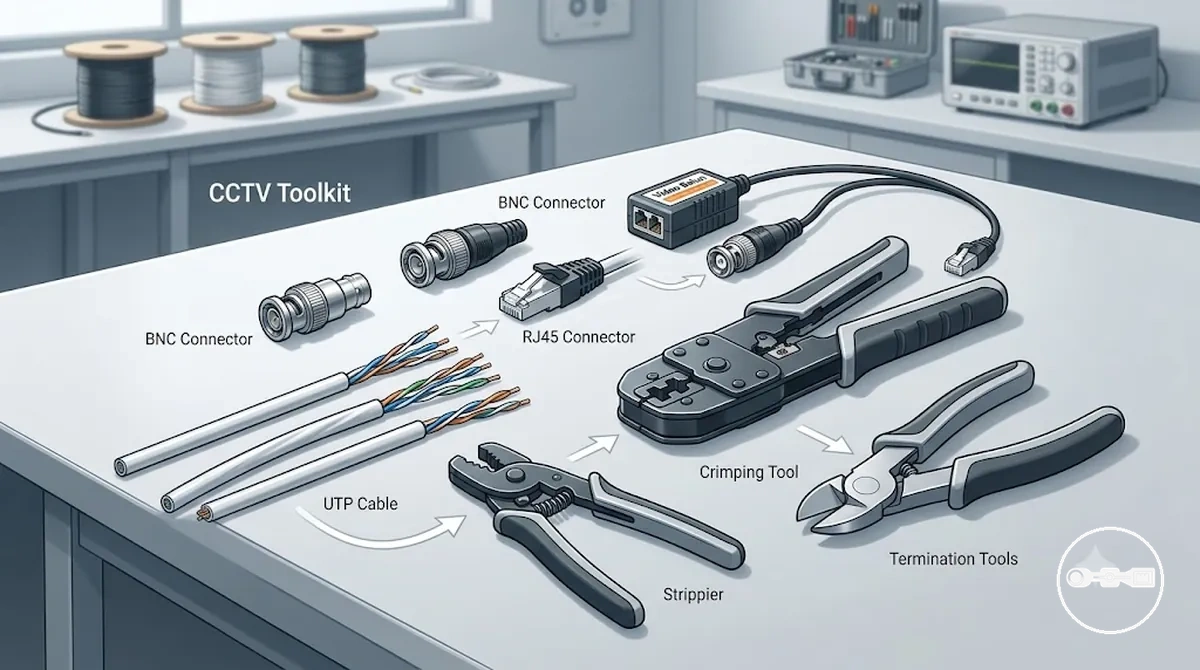

CCTV kurulum araç seti, balun, kablolar, konnektörler ve sinyal kurulumu için etiketli araçlar

Gerekli kurulum, kamera çıkışından DVR bağlantısına güvenilir sinyal aktarımını sağlamak için sonlandırma araçlarını uyumlu konnektörler ve yapılandırılmış kablolama elemanlarıyla birleştirerek çalışır. Bir sıkma aleti, UTP kablosu üzerinde RJ45 konnektör uçlarını hazırlamak için sonlandırma araçlarının bir parçası olarak kullanılır ve video sinyalleri için yapılandırılmış iletim yolları sağlar. BNC konnektör kamera tarafı arayüzünü sağlarken, RJ45 konnektör balun cihazı aracılığıyla yapılandırılmış kablolama uyarlamasını destekler. UTP kablosu, dönüştürülmüş sinyalleri mesafe boyunca taşıyan iletim ortamı görevi görür ve sonlandırma kalitesi ile tutarlılığı kararlılığı doğrudan etkiler. Bu bileşenler doğru şekilde hizalandığında sistem, çeşitli kurulum koşullarında daha öngörülebilir sinyal davranışını destekler.

Bileşen uyumluluğu, özellikle uyumsuz konnektörler veya zayıf sonlandırma uygulamaları devreye girdiğinde sinyal kaybını veya kararsızlığı önlemede kritik bir rol oynar. BNC konnektör arayüzleri ile RJ45 konnektör sonlandırmaları arasındaki yanlış eşleştirme, genel iletim kalitesini etkileyen empedans sorunları oluşturabilir. Benzer şekilde, sonlandırma araçlarının tutarsız kullanımı kurulum düzeni genelinde bağlantı güvenilirliğini azaltabilir. Kablo hazırlama kalitesi ve konnektör uyumu da uzun vadeli sistem kararlılığını etkileyen temel faktörlerdir. Bu nedenle, alet seçimi ve bileşen hizalaması her zaman izole parçalar yerine tek bir birbirine bağlı sistem olarak değerlendirilmelidir.

CCTV Balun Sistemlerinde Kablo Uyumluluğu, Mesafe Sınırları ve Sinyal Kalitesi Faktörleri

Kablo kategorisi ve kurulum mesafesi, CCTV video balun sistemlerinin sinyal kararlılığı ve sinyal zayıflaması açısından nasıl davrandığını belirler. UTP kablo türü ile iletim uzunluğu arasındaki ilişki, video verilerinin kamera çıkışından DVR girişine ne kadar temiz bir şekilde taşındığını doğrudan etkiler. Düşük gerilimli CCTV kurulumlarında sinyal kalitesi tek bir bileşen tarafından değil, kablo yapısının iletim performansını nasıl desteklediği veya sınırladığı tarafından belirlenir. UTP kablo özellikleri, yönlendirme ve sonlandırma sırasında ne kadar parazit direncinin korunduğunu etkiler. Mesafe arttıkça sinyal zayıflaması, kurulum koşullarına bağlı olarak daha belirgin hale gelir. Bu nedenle kablo seçimi ve düzeni her zaman bağımsız olarak değil, birlikte değerlendirilmelidir.

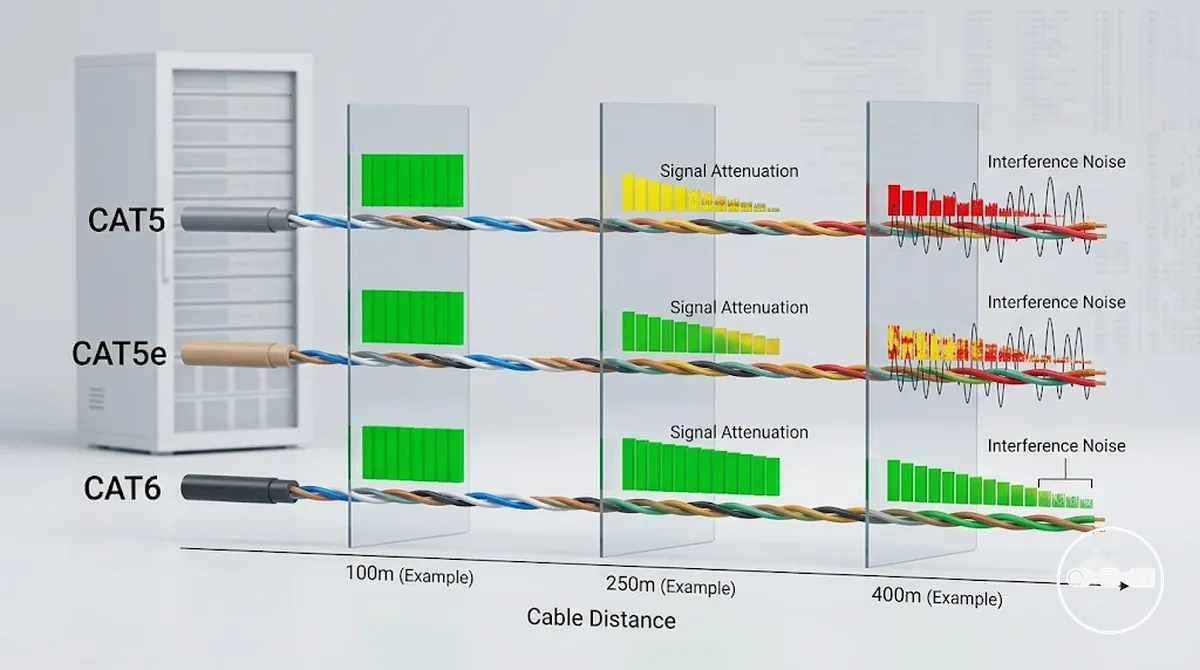

CAT5 CAT5e ve CAT6 kablo performansının sinyal mesafesi ve zayıflama görselleştirmesi ile karşılaştırması

CAT5, CAT5e ve CAT6 kabloları, CCTV video balun kurulumlarında parazit direnci, bükümlü çift tutarlılığı ve genel iletim kalitesini ele alma biçimleri bakımından farklılık gösterir. CAT5 kablo temel yapılandırılmış kablolama desteği sağlar ancak uzun mesafelerde veya gürültülü ortamlarda daha yüksek sinyal kaybı gösterebilir. CAT5e, bükümlü çift hassasiyetini iyileştirir ve benzer koşullar altında CAT5'e kıyasla gürültüyü azaltabilir ve sinyal kararlılığını artırabilir. CAT6, daha sıkı iç yapısı sayesinde genellikle daha güçlü parazit direnci ve daha tutarlı iletim davranışı sunar, ancak gerçek performans yine kurulum kalitesine bağlıdır. CAT5e, birçok düşük gerilimli CCTV sisteminde maliyet ve performans arasında dengeli bir seçenek olarak sıklıkla kullanılır. Ancak, bu kablo kategorilerinin hiçbiri sabit mesafe performansını garanti etmez çünkü çevresel faktörler yine sonuçları etkiler. Performans farklılıkları gerçek kurulumlarda kablo mesafesi arttıkça daha belirgin hale gelir.

Kablo Türü Parazit Direnci Sinyal Kararlılığı Tipik Davranış
CAT5 Temel Orta Mesafe ve gürültüye daha duyarlı
CAT5e İyileştirilmiş Kararlı Çoğu kurulumda dengeli performans
CAT6 Daha yüksek Daha tutarlı Uzun veya gürültülü hatlar için daha uygun

Kurulum ortamı ve kablo mesafesi, CCTV balun sistemlerinde ne kadar sinyal bozulması meydana geldiğini birlikte etkiler. Daha uzun kablo mesafeleri, özellikle yönlendirme elektriksel olarak gürültülü veya fiziksel olarak karmaşık ortamlardan geçtiğinde sinyal zayıflaması olasılığını artırır. Nem maruziyeti, elektromanyetik parazit ve zayıf kablo yönetimi, kablo kategorisinden bağımsız olarak iletim kalitesini etkileyebilir. CAT6 gibi daha yüksek sınıf kablolarda bile performans, sonlandırma kalitesine ve düzen tasarımına bağlıdır. Bu nedenle kablo kategorisi, tüm kurulum koşullarında sinyal performansının sabit bir garantisi olarak değil, katkıda bulunan bir faktör olarak ele alınmalıdır.

Doğru CCTV Balun Kurulumu İçin Kamera, Kablo ve DVR Düzeninin Planlanması

Kurulum düzeni planlaması, herhangi bir fiziksel çalışma başlamadan önce kamera konumlandırması, kablo yönlendirmesi ve DVR hizalamasının nasıl etkileşime girdiğini tanımladığı için kararlı bir CCTV video balun sisteminin temelidir. Planlama zayıf olduğunda, sistem düzeni toplam kablo mesafesini artıran ve gerçek koşullar altında sinyal kalitesini düşürebilen verimsiz yollar oluşturabilir. Kamera konumlandırması, mekansal kapsama alanını belirler ve sinyallerin sistem içinde ne kadar uzağa gitmesi gerektiğini belirler. Kablo yönlendirme verimliliği, sinyallerin uç noktalar arasında ne kadar doğrudan hareket ettiğini ve parazit kaynaklarına ne kadar maruz kaldığını etkiler. DVR hizalaması, kanalların nasıl organize edildiğini ve bağlantıların fiziksel kamera konumlarına nasıl eşlendiğini tanımlar. Bu öğeler birlikte, kurulum düzenini ve kararlı iletim davranışını sürdürme yeteneğini şekillendirir.

Kurulum düzeni, izole yerleştirme kararlarından ziyade kamera konumlandırması, kablo yönlendirmesi ve DVR hizalaması arasındaki yapılandırılmış koordinasyona bağlıdır. Kamera konumlandırması, tutarlı sinyal kalitesini desteklemek için yönlendirme mesafesini pratik sınırlar içinde tutarken kapsama mantığına öncelik vermelidir. Kablo yönlendirmesi, gereksiz bükülmeleri, örtüşmeleri veya parazit maruziyetini azaltan öngörülebilir ve kontrollü yollar izlemelidir. DVR hizalaması, net bağlantı planlamasını ve organize giriş eşlemesini desteklemek için kameraların fiziksel düzenine uygun olmalıdır. Basit bir planlama kontrol listesi, kamera kapsama noktalarını tanımlamayı, yönlendirme yollarını haritalamayı, DVR kanallarını kamera konumlarıyla hizalamayı, toplam kablo mesafesini tahmin etmeyi ve olası parazit bölgelerini belirlemeyi içerir. Bu yapılandırılmış yaklaşım, CCTV balun sistemlerinde aşırı kablo uzunluğu veya kötü planlanmış yönlendirmeden kaynaklanan risklerin azaltılmasına yardımcı olur.

İyi yapılandırılmış planlama, kurulum düzeni genelinde sinyal davranışındaki değişkenliği azaltarak sistem kararlılığını destekleyebilir. Optimize edilmiş kamera konumlandırması, aşırı kablo yönlendirme karmaşıklığını sınırlarken dengeli kapsama sağlamaya yardımcı olur. Kontrollü kablo yönlendirmesi, sinyal kalitesini etkileyebilecek çevresel parazite maruziyeti azaltabilir. Doğru DVR hizalaması, sistem organizasyonunu iyileştirir ve girişler ile fiziksel kameralar arasındaki bağlantı uyumsuzluklarını azaltır. Ancak sonuçlar, kurulum ortamı ve yönlendirme doğruluğu dahil olmak üzere uygulama koşullarına bağlı kalır. Bu nedenle, kurulum düzeni planlaması, sabit performans sonuçlarını garanti etmekten ziyade öngörülebilirliği artıran bir kontrol mekanizması olarak ele alınmalıdır.

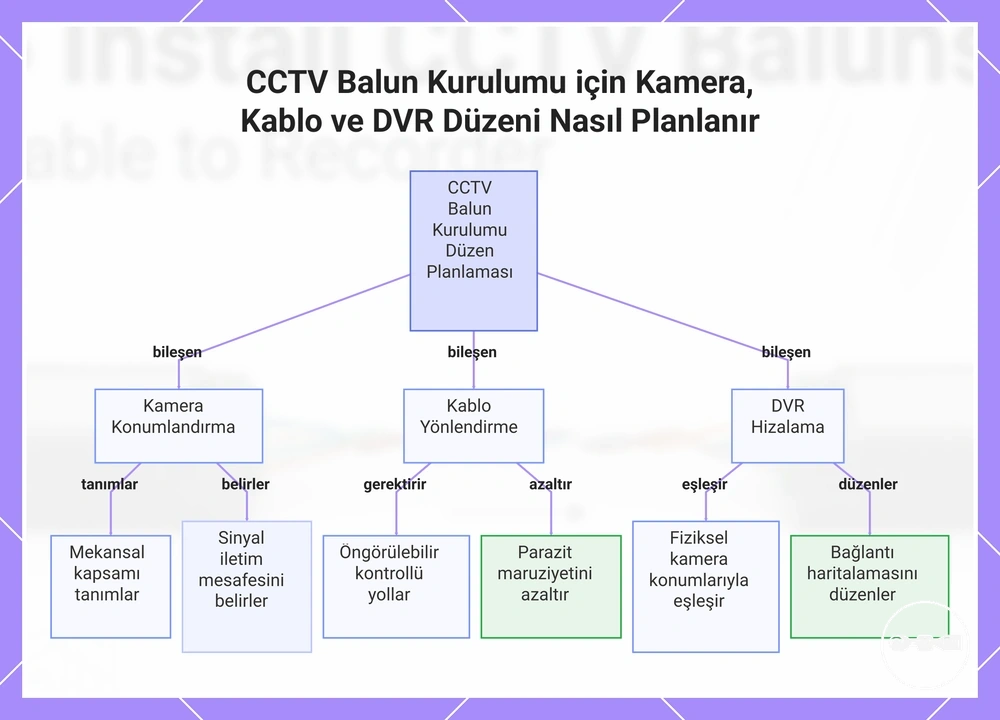

Bu grafik, CCTV balun kurulumu düzen planlamasının üç ana unsurunu ve bunların sistem kararlılığını destekleyen belirli gereksinimlerini ve faydalarını göstermektedir.

CCTV Balun Kurulumu için Kamera, Kablo ve DVR Düzeni Nasıl Planlanır

Kamera Bağlantısından DVR Entegrasyonuna Adım Adım Kurulum Süreci

Adım adım kurulum süreci, yapılandırılmış bir CCTV video balun sisteminde kamera sonlandırmasından balun eşleştirmesi, UTP yönlendirmesi ve DVR giriş bağlantısına kadar sinyal yolu sürekliliğinin nasıl korunduğunu tanımlar. İş akışı, sinyal yolunun kaynaktan kaydediciye kadar tutarlı kalması için her aşama arasında doğru uç nokta hizalamasına bağlıdır. Çoğu yapılandırmada kurulum sonuçları sistem tasarımına, kablo düzenine ve kanal yapısına bağlı olarak değişir. Kamera sonlandırması sinyali kaynakta hazırlarken, balun eşleştirmesi iletim için doğru dönüşümü sağlar. UTP yönlendirmesi daha sonra sinyali kurulum düzeni boyunca kayıt sistemine taşır. DVR girişi, gelen sinyalleri yapılandırılmış kanallara atayarak zinciri tamamlar.

Kamera sonlandırması, kamera çıkışını balun çifti bağlantısı üzerinden kararlı iletim için hazırlayarak süreci başlatır. Balun çifti, sinyali UTP yönlendirmesi için uygun bir formata dönüştüren ve hizalayan arayüz işlevi görür. Bu aşamada doğru bağlantı sürekliliği, sinyal yolu bütünlüğünü bozabilecek yanlış polarite veya ters eşleştirmeden kaçınmak için önemlidir. Kablolama sırası, kararlı iletim davranışını desteklemek için amaçlanan düzenle tutarlı olmalıdır. Birçok sistemde yanlış kamera sonlandırması, DVR giriş aşamasında kararsız veya eksik sinyallere yol açabilir. Bağlantı tamamlandıktan sonra, yönlendirmeye geçmeden önce doğru uç nokta hizalamasını doğrulamak için temel süreklilik kontrolleri kullanılır. Bu aşama tüm sinyal yolunun temelini oluşturur.

UTP yönlendirmesi, dönüştürülmüş sinyali kurulum düzeni boyunca taşır ve sinyalin DVR girişine ne kadar verimli ulaştığını belirler. Çift eşleştirme ve kablo etiketlemesi, kurulum sırası netliğini korumak ve yapılandırma hatalarını azaltmak için bu aşamada kritiktir. Yönlendirme sırasında yanlış eşleştirme, çapraz sinyal parazitine veya hizasız uç noktalara neden olabilir. Yönlendirme yolu, gereksiz karmaşıklığı en aza indirirken sinyal yolu sürekliliğini koruyan yapılandırılmış bir plan izlemelidir. Kurulum sırası disiplini, aynı sistemde birden fazla kamera hattı olduğunda netliğin korunmasına yardımcı olur. Bu aşama, fiziksel düzen genelinde kararlı iletim koşullarının sürdürülmesine odaklanır.

DVR giriş entegrasyonu, gelen sinyalleri kayıt sistemi içinde doğru kanal atamalarına eşleyerek süreci tamamlar. DVR yapılandırması, her kamera beslemesinin doğru şekilde tanımlanmasını sağlamak için fiziksel kablolama sırasıyla uyumlu olmalıdır. Bağlantıdan sonra, iletim bütünlüğünün kameradan kaydediciye kadar korunduğunu doğrulamak için sinyal doğrulaması yapılır. Kanal atama hataları, sistem içinde yanlış eşleştirilmiş ekranlara veya hatalı kayıt eşlemesine yol açabilir. UTP yönlendirmesi ile DVR girişi arasında doğru uç nokta hizalaması, kararlı sistem organizasyonu sağlar. Bu aşamada, kurulum genelinde tutarlı sürekliliği doğrulamak için tam sinyal yolu onaylanır.

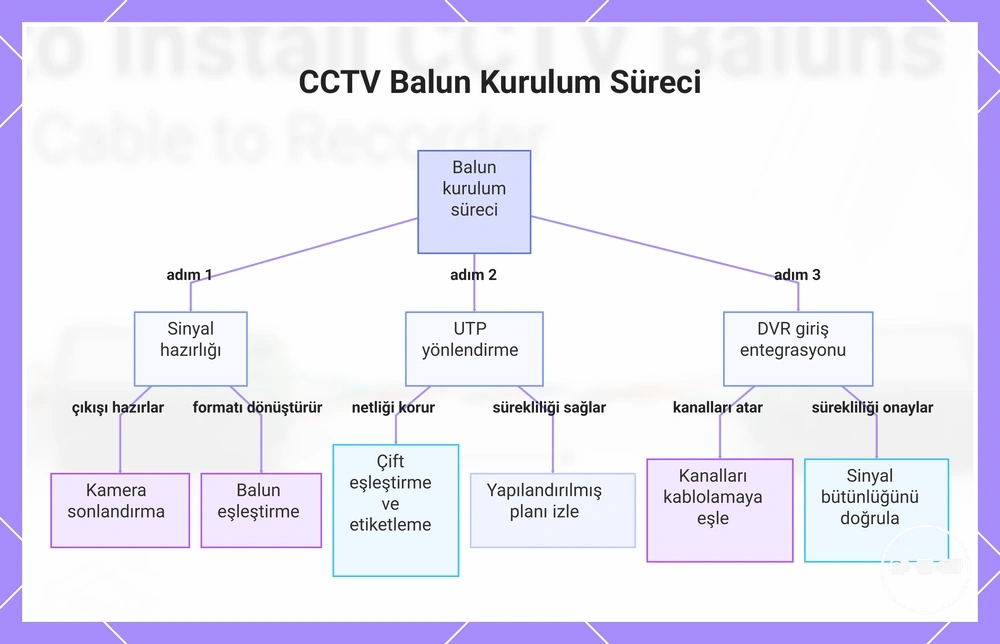

Bu grafik, bir CCTV balun sisteminin kurulumundaki üç ana aşamayı gösterir: sinyal hazırlığından UTP yönlendirme ve DVR giriş entegrasyonuna kadar, her aşamada önemli kontroller ve eylemlerle birlikte.

CCTV Balun Kurulum Süreci

Video ve Güç Balunlarının Kararlı Sinyal ve Güç İletimi İçin Bağlanması

Video ve güç balunlarının bağlanması, bir CCTV kurulum sistemi içinde bir güç balunu ve video sinyal yolunun ayrı ancak koordineli kanallar olarak çalıştığı birleşik bir iletim yaklaşımını ifade eder. Güç balunu CCTV güç dağıtımını yönetirken, video sinyali sistem yapılandırmasına bağlı olarak UTP kablosu üzerinden özel bir balun yolu aracılığıyla taşınır. Bu ayrım, aynı altyapı içinde elektrik yükünün ve sinyal iletiminin bağımsız olarak ele alınmasını destekler. Güç-video sistemi, işlevleri tek bir hatta birleştirmek yerine farklı yollar üzerinde ayırmak, iletmek ve dengelemek için tasarlanmıştır. Genel davranış, sistemin nasıl yapılandırıldığına ve her bir yolun kurulum düzeni içinde nasıl hizalandığına bağlıdır.

Bu birleşik kurulumlarda voltaj kararlılığı, CCTV güç dağıtımı için kullanılan mesafeye, yük gereksinimlerine ve UTP kablo kalitesine bağlıdır. Daha uzun kablo mesafeleri, güç talebi ve yapılandırmalarına bağlı olarak bağlı cihazları etkileyebilecek voltaj düşüşüne neden olabilir. Elektrik ve veri iletimi arasındaki parazit riskini azaltmak için video sinyali ve güç yolları uygun şekilde ayrı kalmalıdır. Yollar arasındaki izolasyon düzen genelinde tutarlı bir şekilde korunmazsa elektriksel gürültü yine de oluşabilir. Uyarı: Kablo uzunluğu arttıkça veya yük talebi yükseldikçe voltaj düşüşü daha olası hale gelir ve kurulum koşullarına bağlı olarak sistem kararlılığını etkileyebilir. Bu nedenle kararlılık, garanti edilmekten ziyade koşula bağlıdır ve kurulum tasarımına göre değişir.

Yapılandırma seçimleri, güç balunu ve video sinyal yollarının aynı kurulum ortamında ne kadar etkili çalıştığını belirler. UTP kablo yönlendirmesi, mesafe planlaması ve yük dağıtımı, CCTV güç dağıtımını ve genel iletim davranışını etkiler. Bazı yapılandırmalar, belirli koşullar altında parazit riskini azaltabilecek olan sinyal ve güç hatları arasındaki ayrımı iyileştirir. Diğer düzenler kurulum verimliliğine öncelik verir ancak voltaj ve sinyal değişimine karşı hassasiyeti artırabilir. Bu nedenle sistem performansı, yapılandırma kararlarının ekipman gereksinimleri ve çevresel kısıtlamalarla ne kadar iyi uyum sağladığına bağlıdır. Birleşik iletim, sonuçların sabit davranıştan ziyade kurulum yapısına göre değiştiği sistem düzeyinde bir tasarım olarak değerlendirilmelidir.

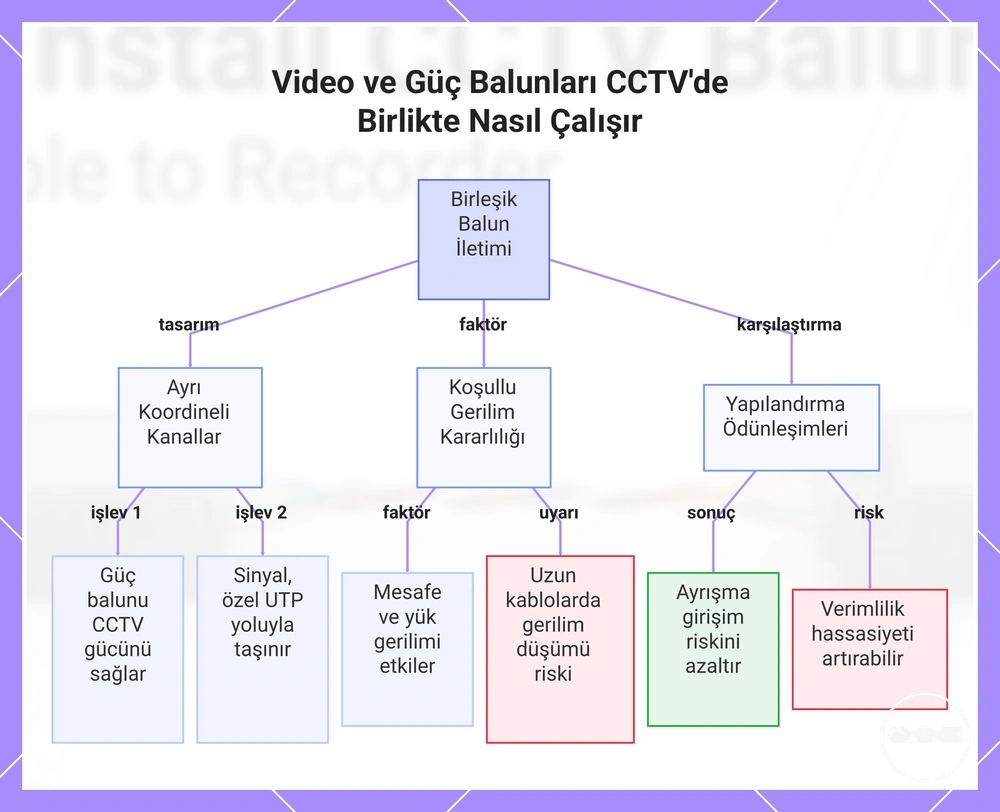

Bu grafik, CCTV sistemlerinde birleşik video ve güç balun iletiminin tasarım ilkesini, kararlılık faktörlerini ve yapılandırma ödünleşimlerini açıklar.

Video ve Güç Balunları CCTV'de Birlikte Nasıl Çalışır

CCTV Balun Bağlantı Şemaları, Kablolama Kuralları ve Polarite Yapılandırması

Doğru CCTV balun kablolama yapılandırmasının sağlanması, polarite ve bükümlü çift hizalaması ile başlar çünkü bunlar iletim yolu boyunca sinyal bütünlüğünü doğrudan belirler. CCTV balun polaritesi, pozitif ve negatif sinyal yollarının doğru eşleştirilmesini ifade eder ve iletim sırasında kararlı video sinyali davranışını sağlar. Bükümlü çift yapısı, UTP kablosu genelinde tutarlı sinyal bütünlüğünün korunmasına yardımcı olan dengeli elektriksel akışı destekler. Konnektör hizalaması, her iki uç noktanın kameradan alıcıya kadar aynı kablolama mantığını izlemesini sağlar. Polarite yanlış atandığında, belirli kurulum koşulları altında sinyal kaybı veya bozulma meydana gelebilir. Genel performans, kablolama kurallarının sistemin her iki ucunda ne kadar doğru yorumlanıp uygulandığına bağlıdır.

Kablolama tutarlılığı önemlidir çünkü CCTV sistemleri, kamera sonlandırması ile alıcı birimler arasında doğru uç nokta eşlemesine bağlıdır. Bükümlü çift iletkenleri UTP kablosu boyunca doğru şekilde eşleştirilmiş kaldığında sinyal bütünlüğü korunur. Konnektör hizalaması, kararlı iletim davranışını sürdürmek için her iki tarafta da tutarlı kalmalıdır. Tutarsız kablolama, iletim kararlılığını etkileyen ve parazit riskini artıran uyumsuzluk koşullarına yol açabilir. Diyagram yorumlaması, fiziksel bağlantı tamamlanmadan önce kurulum doğruluğunun sağlanmasına yardımcı olur. Sonlandırma sırasında eşleştirme doğruluğu, farklı kurulum düzenlerinde kararlı sistem davranışını destekler. Kablolama kuralları tutarlı bir şekilde takip edildiğinde, normal çalışma koşullarında bozulma olasılığı azalır.

Yanlış polarite veya eşleştirme, sinyal davranışı ve iletim kalitesiyle ilgili çeşitli tanılama ipuçlarıyla tespit edilebilir.

Bu sorunlar genellikle kablolama tutarlılığı, konnektör hizalaması veya uç nokta eşlemesindeki sorunlara işaret eder. Çoğu durumda, tam sistem arızasından ziyade yanlış polarite yapılandırması veya eşleştirme hatalarıyla bağlantılıdır. Temel hata tespiti, polarite hizalamasını doğrulamayı, bükümlü çift sırasını kontrol etmeyi ve sonlandırma doğruluğunu onaylamayı içerir. Diyagram incelemesi, amaçlanan kablolama mantığı ile gerçek kurulum arasındaki uyumsuzlukların belirlenmesine yardımcı olabilir. Bu kontroller sistematik bir şekilde uygulandığında, mutlak sistem arızası varsayılmadan kurulum doğruluğu iyileştirilebilir.

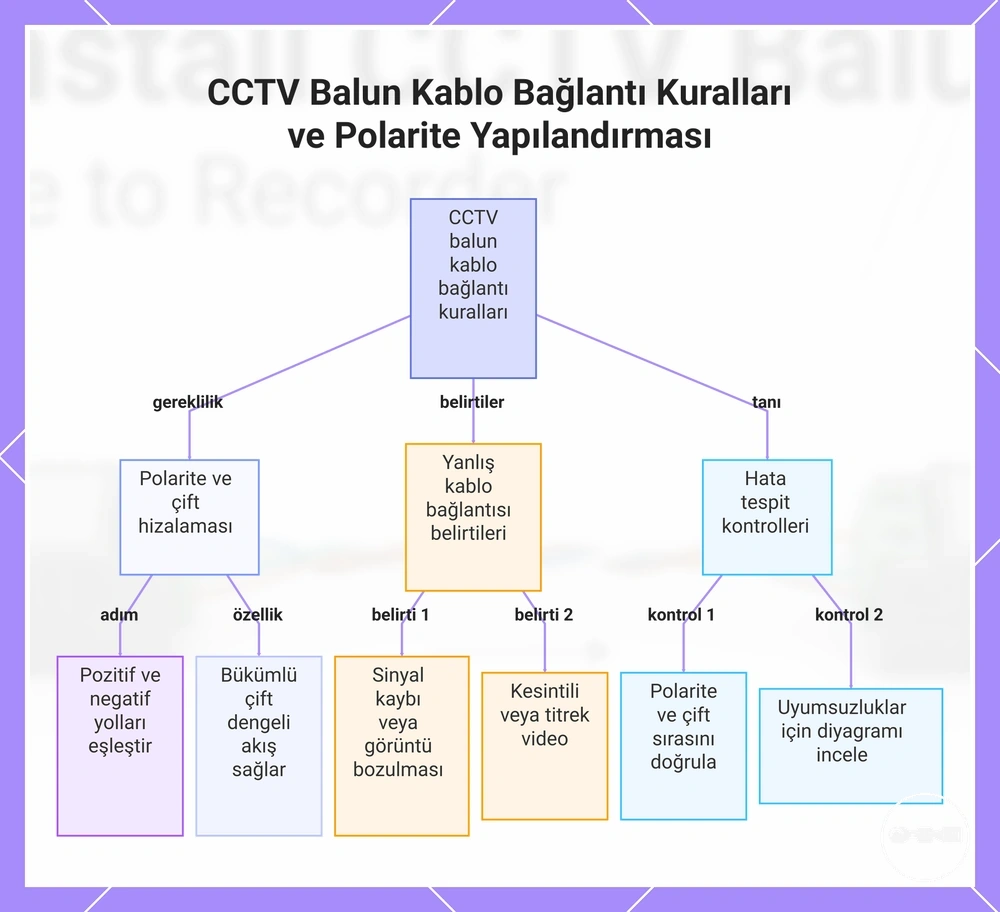

Bu diyagram, CCTV balunları için temel kablo bağlantı kurallarını, polarite ve bükümlü çift hizalamasını, yanlış kablo bağlantısının yaygın belirtilerini ve temel hata tespit kontrollerini gösterir.

CCTV Balun Kablo Bağlantı Kuralları ve Polarite Yapılandırması

Sinyal Kaybına ve Video Bozulmasına Neden Olan Yaygın Kurulum Hataları

CCTV balun sistemlerinde kurulum hataları, gevşek sonlandırma, yanlış eşleştirme, aşırı kablo uzunluğu veya parazit maruziyetinin amaçlanan sinyal yolunu bozmasıyla ortaya çıkar. Bu kurulum hataları tipik olarak kablolama tutarlılığı ve konnektör hizalamasının sistem genelinde kararlı iletimi nasıl sürdürdüğünü etkiler. Birçok durumda sinyal bütünlüğü anında bozulmaz, birden fazla küçük hatanın etkileşime girmesiyle kademeli olarak azalır. Pratik sınırların ötesindeki kablo uzunluğu, parazite karşı hassasiyeti artırabilir ve zayıf bağlantı sorunlarını büyütebilir. Gevşek sonlandırma, uç noktalardaki kararlı teması azaltabilir ve aralıklı bağlantı sorunlarına yol açabilir. Bükümlü çiftlerin yanlış eşleştirilmesi, dengeli iletimi daha da istikrarsızlaştırabilir ve genel video netliğini etkileyebilir.

Sinyal kaybı ve video bozulması genellikle tek bir izole hatadan ziyade kurulum hatalarının bir kombinasyonundan kaynaklanır. Gevşek sonlandırma, kararsız bağlantılara doğrudan katkıda bulunabilir ve sıklıkla aralıklı sinyal kaybına yol açar. Yanlış eşleştirme, dengeli iletimi bozar ve görünür bozulmaya veya dengesiz görüntü kalitesine neden olabilir. Aşırı kablo uzunluğu zayıflamayı artırır, sinyal gücünü zayıflatır ve daha belirgin bozulmaya yol açabilir. Yakındaki elektrik kaynaklarından gelen parazit, sinyal netliğini ve kararlılığını etkileyen gürültü desenleri oluşturabilir. Konnektör hizalaması sorunları, uç nokta sürekliliğini zayıflatarak sinyal bütünlüğünü daha da azaltabilir. Bu faktörler birlikte, sistemin küçük bir bozulma mı yoksa daha kritik bağlantı hatası koşulları mı yaşadığını etkiler.

Kurulum Hatası Belirti Tanı Deseni
Gevşek sonlandırma Sinyal kaybı Aralıklı veya kararsız video bağlantısı
Yanlış eşleştirme Video bozulması Gürültü veya dengesiz görüntü netliği
Aşırı kablo uzunluğu Zayıf sinyal Mesafe boyunca kademeli bozulma
Parazit maruziyeti Video gürültüsü Titreşen veya desenli bozulma

Etkili hata tespiti, kablolama tutarlılığını kontrol etmeyi, konnektör hizalamasını doğrulamayı ve kablo uzunluğunu kurulum koşullarına göre gözden geçirmeyi içerir. Gevşek sonlandırma noktaları, sabit fiziksel temas açısından değerlendirilmelidir. Yanlış eşleştirme, her iki uç noktadaki bükümlü çift hizalaması aracılığıyla izlenmelidir. Parazit kaynakları, yakındaki elektrikli cihazlar veya yönlendirme yolları incelenerek belirlenmelidir. Tanı desenleri, tek bir neden varsaymak yerine her zaman birden fazla etkileşimli hatanın olasılığını göz önünde bulundurmalıdır. Bu yaklaşım, küçük bozulma ile daha kritik sistem kararsızlığı arasında ayrım yaparken netliği artırır.

Kurulum Sonrası Test, Sinyal Doğrulama ve Performans Onaylama

Kurulum sonrası test, kurulum tamamlandıktan sonra CCTV balun düzeni genelinde sinyal netliğini, kararlılığını ve sürekliliğini onaylayan bir sistem doğrulama sürecidir. Sinyal doğrulamaya odaklanarak iletim yolunun gerçek çalışma koşulları altında tutarlı davranışını korumasını sağlar. Görüntü netliği, video çıkışının bozulma veya kalite kaybı olmadan kararlı kalıp kalmadığını onaylamak için değerlendirilir. Bağlantı kararlılığı, uç noktaların çalışma sırasında güvenilir sürekliliği koruyup korumadığını gösterir. Süreklilik kontrolü sonuçları, tam sinyal yolunun kameradan DVR'a kadar eksiksiz kaldığını onaylamaya yardımcı olur. Performans onaylama, yeni kurulum eylemleri başlatmak yerine bu doğrulama noktalarına dayanarak sistem çalışmasının genel kalitesini değerlendirir.

Test, tipik olarak çalışma davranışının farklı yönlerini değerlendiren birden fazla doğrulama kontrolü içerir. Bir sinyal doğrulama kontrolü, video çıkışının sistem genelinde kararlı ve okunabilir kalıp kalmadığını değerlendirmek için kullanılır. Bir süreklilik kontrolü, bağlantı yolunun uç noktalar arasında kesintisiz olarak eksiksiz kaldığını onaylar. Görüntü netliği incelemesi, altta yatan sorunlara işaret edebilecek bozulma, gürültü veya kalite kaybının belirlenmesine yardımcı olur. Bağlantı kararlılığı değerlendirmesi, bağlantıların sürekli çalışma sırasında tutarlı kalıp kalmadığına odaklanır. Test sırasında hata tespiti, kurulum sırasında görünmeyen erken kararsızlık belirtilerini vurgulayabilir. Performans onaylama, sistemin beklenen kararlılık koşulları içinde çalışmasını sağlamak için bu kontrolleri birleştirir.

Test Türü Amaç Tanı Odağı
Sinyal doğrulama Kararlı video çıkışını onaylama Zayıf veya kararsız iletim
Süreklilik kontrolü Tam sinyal yolunu doğrulama Kesik veya kesintili bağlantı
Görüntü netliği testi Video kalitesini değerlendirme Bozulma veya gürültü
Bağlantı kararlılığı incelemesi Çalışma güvenilirliğini kontrol etme Aralıklı sinyal davranışı

Etkili performans onaylama, tek bir göstergeye odaklanmak yerine tüm test sonuçlarını birlikte yorumlamaya bağlıdır. Kararlı sistemler, çalışma koşulları genelinde tipik olarak tutarlı sinyal doğrulama ve net görüntü çıkışı gösterir. Çevre ve kablo koşullarına bağlı olarak küçük dalgalanmalar meydana gelebilir ancak genel sürekliliği etkilememelidir. Birden fazla kontrol tutarsızlık gösterdiğinde, bu genellikle iletim kararlılığı veya bağlantı güvenilirliğinde altta yatan sorunlara işaret eder. Kurulum sonrası test, bu nedenle sistem kalitesini çalışma koşulları altında doğrulayan bir onaylama aşaması olarak hizmet eder.

Kurulum Sorunlarını Giderme: Görüntü Gelmemesi veya Zayıf Sinyal Çıkışı

Bir CCTV balun sisteminde görüntü gelmiyorsa veya sinyal zayıfsa, sorun tipik olarak kablo bütünlüğündeki bozulmalar, konnektör arıza koşulları veya iletim yolu boyunca yanlış sinyal hizalaması ile bağlantılıdır. Bu belirtiler, sinyal sürekliliğinin kamera ile DVR arasında çalışma koşulları altında kararlı olmadığını gösterir. Birçok durumda, parazit maruziyeti veya bozulmuş iletim yolları, düşük video kalitesine veya tam sinyal kaybına katkıda bulunabilir. Zayıf sinyal çıkışı genellikle titreşen veya düşük görüntü netliği olarak ortaya çıkarken, görüntü gelmemesi genellikle bağlantı zincirinde daha ciddi bir kopukluk olduğunu gösterir. Her iki durum da yapılandırılmış kontrollerle doğrulanana kadar sistem düzeyinde bağlantı sorunları olarak ele alınmalıdır. Arızalar ayrıca kombinasyon halinde de ortaya çıkabilir, yani birden fazla zayıf nokta aynı çıkış davranışını etkileyebilir.

Tanısal çözüm, sistemi fiziksel kablolamadan sinyal hizalamasına kadar değerlendiren yapılandırılmış bir arıza izolasyon akışı ile başlar. İlk olarak, UTP yolunun sürekli ve hasarsız olduğunu doğrulamak için bir kablo bütünlüğü kontrolü yapılır. Bunun ardından, bir konnekör arızası incelemesi, sonlandırma noktalarının gevşek, kararsız veya yanlış yerleştirilmiş olup olmadığını doğrular. Bir sonraki adım, sistemin her iki ucunda doğru bükümlü çift hizalamasını onaylamak için bir polarite kontrolü içerir. Fiziksel ve elektriksel hizalama doğrulandıktan sonra, video çıkışının dengelenip dengelenmediğini değerlendirmek için sinyal doğrulama kullanılır. Zayıf sinyal vakaları, konnektör veya polarite sorunları düzeltildikten sonra iyileşebilirken, görüntü gelmeme durumları genellikle iletim yolunun daha derinlemesine incelenmesini gerektirir. Tanı akışı, arızanın tek bir kök neden varsaymak yerine kablolama, sonlandırma veya sinyal uyumsuzluğundan mı kaynaklandığını izole etmeye yardımcı olur.

Belirti Olası Neden Tanısal Eylem Çözüm Göstergesi
Görüntü gelmemesi Kablo bütünlüğünde kopukluk veya ciddi konnektör arızası Kablo bütünlüğü kontrolü Onarım veya değişimden sonra sinyalin geri gelmesi
Zayıf sinyal Gevşek konnektör arızası veya kısmi parazit Konnektör incelemesi ve sinyal doğrulama İyileştirilmiş görüntü netliği ve kararlı çıkış
Aralıklı bozulma Yanlış polarite veya kararsız sonlandırma Polarite kontrolü ve süreklilik incelemesi Çalışma sırasında kararlı video çıkışı

Onarım kararları, sorunun düzeltilebilir bağlantı hatalarından mı yoksa iletim yolundaki daha derin yapısal arızalardan mı kaynaklandığına bağlıdır. Kablo bütünlüğü tehlikeye girmişse, sinyal sürekliliği güvenilir bir şekilde geri kazanılamayacağından genellikle değişim gerekir. Bir konnekör arızası tespit edilirse, yeniden sonlandırma veya ayarlama kararlı performansı geri getirebilir. Başarısız bir polarite kontrolü, kablonun kendisi sağlam olduğu sürece bileşenleri değiştirmeden genellikle düzeltilebilir. Tüm tanısal adımlardan sonra zayıf sinyal veya görüntü gelmeme sorunu devam ederse, sistem kararlılığı bileşen düzeyinde değişim gerektirebilir. Nihai doğrulama, sistemi çalışır durumda kabul etmeden önce her zaman kararlı sinyal doğrulamasını onaylamalıdır.
