CCTV Video Balun Seçim Rehberi: Uyumluluk, Tür, Güç ve Kanal Planlaması Kontrol Listesi
CCTV video balunu seçim kontrol listesi, uyumluluk gereksinimleri, sistem türü ve kurulum koşullarına göre hangi CCTV video balununun uygun olduğunu belirlemek için kullanılan bir karar çerçevesidir. Sinyal iletiminin farklı UTP kablo düzeneklerinde nasıl davrandığını ve bu seçimlerin genel güvenlik kamera sistemi tasarımıyla nasıl uyumlu hale geldiğini tanımlamaya yardımcı olur. Odak noktası, kurulum kararları verilmeden önce bileşenler arasında neyin eşleşmesi gerektiğini anlamaktır.
Seçim sonuçları, tek bir özellikten ziyade birbirine bağlı birden fazla faktöre bağlıdır. CCTV video balunu ile UTP kablo türü arasındaki uyumluluk, sinyal iletim kararlılığını ve kullanılabilir mesafeyi etkilerken, kurulum koşulları sistemin gerçek ortamlarda ne kadar güvenilir performans gösterdiğini şekillendirir. Ek karar boyutları arasında balun türü seçimi, sistem tasarımındaki güç gereksinimleri ve çoklu kamera düzenleri için kanal planlaması yer alır; bunların tümü nihai konfigürasyonu tanımlamak için birlikte çalışır.

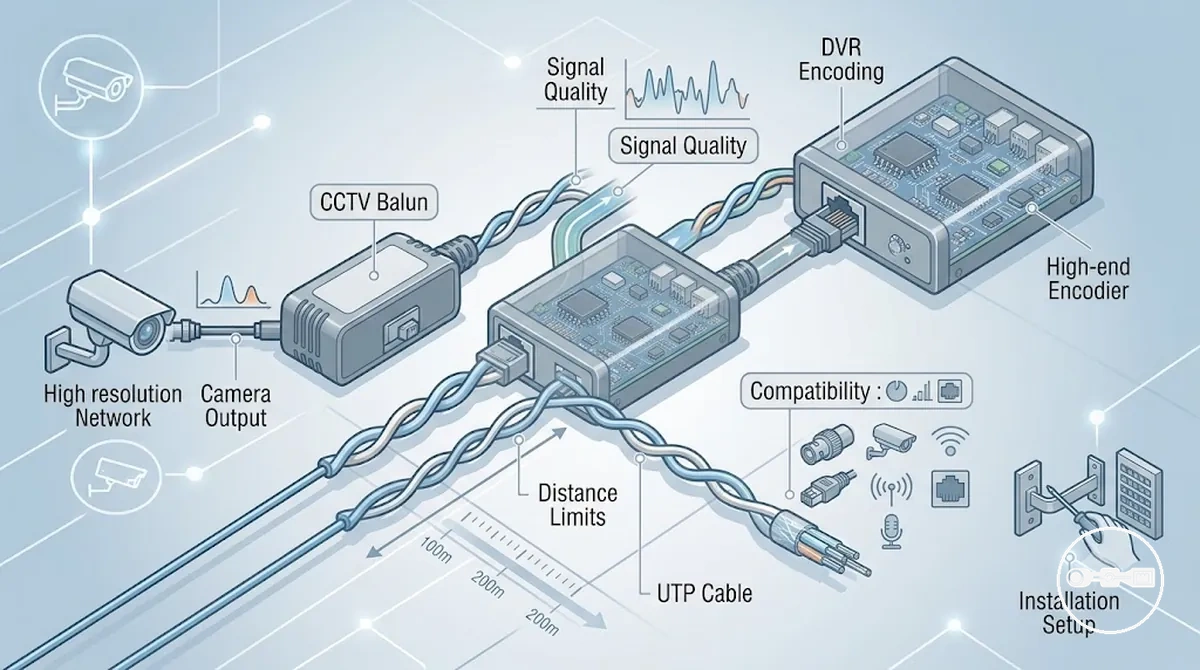

Doğru CCTV Video Balununu Seçmek İçin Temel Seçim Kriterleri
CCTV video balunu seçim kriterleri, farklı kurulum senaryolarında hangi CCTV video balununun uygun olduğunu değerlendirmek için kullanılan karar faktörleri kümesini tanımlar. Bu kriterler, uyumluluk, sinyal kalitesi, mesafe sınırları ve sistem koşullarının bir CCTV video balunu düzeneğinde genel sinyal iletim davranışını nasıl etkilediğine odaklanır. Amaç, her seçim kararının izole edilmiş özellikler yerine gerçek kurulum gereksinimleriyle uyumlu olmasını sağlamaktır.
Seçim, uyumsuz sistem performansını önlemek için birlikte değerlendirilmesi gereken birden fazla birbirine bağlı faktöre bağlıdır. Uyumluluk faktörleri, UTP kablo koşulları, kurulum ortamı ve sinyal iletim gereksinimleri, CCTV video balununun gerçek kurulum koşullarında nasıl davrandığını etkiler. Bu değişkenler, sinyal kalitesi ve sistem kararlılığının hedeflenen düzenekte kabul edilebilir kalıp kalmadığını belirlemek için birlikte çalışır.
- Sinyal kalitesi: Kablo koşulu veya kurulum gürültüsü arttığında sinyal kalitesi düşebilir ve CCTV video balunu düzeneğinde genel iletim netliğini ve kararlılığını etkileyebilir.
- Mesafe sınırları: UTP kablo uzunlukları arttığında veya düzen karmaşıklığı arttığında, mesafe sınırları etkili sinyal iletim kararlılığını azaltabilir.
- Uyumluluk faktörleri: Bağlı cihazlar veya formatlar uyumlu olmadığında, uyumluluk sorunları CCTV video balunu üzerinden doğru sinyal iletimini etkileyebilir.
- Kurulum ortamı: Elektriksel parazit veya fiziksel koşullar değiştiğinde, kurulum düzeneği güvenilirliği tutarlı sinyal performansını etkileyebilir.
- Sistem tasarımı kısıtlamaları: Kamera ve DVR yapılandırma ölçeği değiştiğinde, genel sistem tasarımı nihai seçimin ne kadar dengeli ve kararlı performans gösterdiğini etkileyebilir.

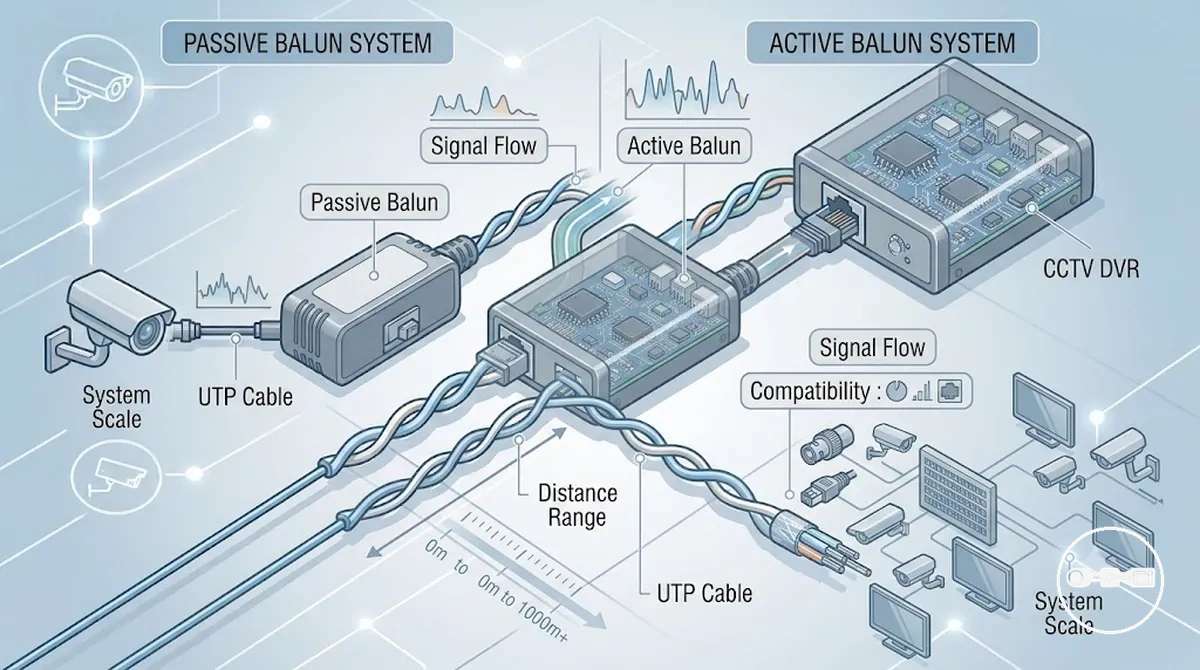

Aktif ve Pasif CCTV Video Balunları ve Her Türün Ne Zaman Uygun Olduğu
Aktif ve pasif CCTV video balunları, bir CCTV sisteminde video sinyallerinin UTP kablo üzerinden nasıl iletildiğini yönetmek için kullanılan iki işlevsel türdür. Aradaki fark, her bir CCTV video balununun sinyal işlemeyi nasıl ele aldığıyla ilgilidir; bu da farklı kurulum düzeneklerinde uyumluluğu, iletim mesafesini ve sistem ölçeğini etkiler.
Bu iki tür arasında seçim, özellikle iletimin farklı sistem ölçekleri ve ortamlarında nasıl davrandığı değerlendirilirken, kurulum gereksinimlerine ve sinyal koşullarına bağlıdır. Doğru bir active or passive balun choice, tipik olarak gerekli sinyal işleme seviyesine ve CCTV video balununun genel iletim düzeneğine nasıl entegre olduğuna göre yapılır.
Pasif CCTV video balunları genellikle amplifikasyon olmadan temel sinyal dönüşümüne dayanırken, aktif CCTV video balunları sistem koşullarına bağlı olarak daha kararlı iletimin korunmasına yardımcı olabilecek sinyal işleme işlevleri içerebilir.
| Tür | Sinyal işleme | Mesafe | Kullanım senaryosu |
|---|---|---|---|
| Pasif balun | Sinyal amplifikasyonu olmadan temel dönüşüm | Tipik olarak kuruluma bağlı olarak daha kısa UTP kablo mesafeleri için uygundur | Kararlı ortamlara sahip küçük ve orta ölçekli CCTV kurulumları |
| Aktif balun | Sinyal işleme veya iyileştirme işlevleri içerebilir | Sistem tasarımına bağlı olarak daha uzun iletim mesafesini destekleyebilir | Daha yüksek sinyal talepleri olan daha büyük veya daha karmaşık CCTV sistemleri |
Pratik karar senaryolarında, pasif CCTV video balunları genellikle daha kısa kablo mesafeleri ve kararlı koşullara sahip daha basit kurulumlarda kullanılır. Aktif CCTV video balunları, sistem ölçeği arttığında veya sinyal kararlılığının daha zorlu kurulum ortamlarında korunması gerektiğinde dikkate alınır. Nihai karar, uyumluluk faktörlerine, UTP kablo düzenine ve genel sistem tasarım gereksinimlerine bağlıdır.

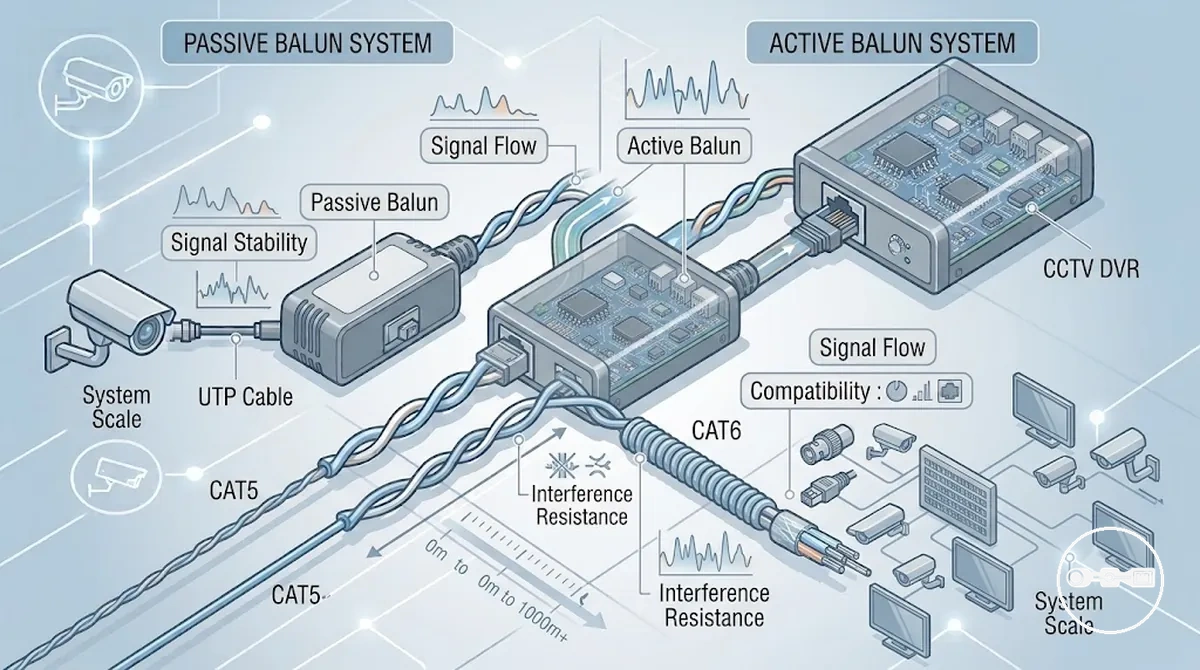

CAT5, CAT5e ve CAT6 Kurulumları için Kablo Uyumluluk Gereksinimleri
CAT5, CAT5e ve CAT6 kurulumları için kablo uyumluluğu, farklı Ethernet kablo sınıflarının CCTV video balunu performansını sinyal kararlılığı, parazit direnci ve iletim mesafesi açısından nasıl etkilediğini tanımlar. Kablo türü seçimi, CCTV video balununun farklı kurulum koşulları ve sistem düzenlerinde kullanılabilir video iletimini ne kadar tutarlı bir şekilde sürdürebildiğini etkiler.
Kablo sınıfı, bir CCTV video balununun değişen kurulum koşulları altında nasıl performans gösterdiğini, özellikle gürültü seviyeleri, kablo uzunluğu ve sistem ölçeği dikkate alındığında doğrudan etkiler. Her kablo türünün performansı nasıl etkilediğine dair daha detaylı bir döküm için cable compatibility kılavuzuna bakarak CAT5, CAT5e ve CAT6 arasındaki yapılandırılmış seçim farklılıklarını inceleyin.
CAT5, CAT5e ve CAT6 kabloları, CCTV video balunu sistemlerinde paraziti yönetme ve sinyal kalitesini koruma şekilleri açısından farklılık gösterir. CAT5 genellikle daha uzun mesafelerde parazite karşı daha hassastır, CAT5e orta düzey koşullar altında kararlılığı artırır ve CAT6 tipik olarak daha yüksek talepli kurulumlarda daha güçlü parazit direnci ve daha tutarlı sinyal davranışı sağlar.
| Kablo türü | Kararlılık | Mesafe | Kullanım senaryosu |
|---|---|---|---|
| CAT5 | Parazit altında daha düşük kararlılık | Ortama bağlı olarak daha kısa mesafeler için daha uygundur | Minimum gürültü koşullarına sahip temel CCTV düzenekleri |
| CAT5e | CAT5'e göre iyileştirilmiş kararlılık | Tipik düzeneklerde orta düzey iletim mesafelerini destekler | Dengeli gereksinimlere sahip standart CCTV kurulumları |
| CAT6 | Daha yüksek parazit direnci | Daha uzun veya karmaşık mesafelerde daha tutarlı performans | Daha sıkı sinyal koşullarına sahip yüksek talepli CCTV sistemleri |
Pratik CCTV video balunu kurulumlarında, kablo seçimi sistem ölçeğine, çevresel parazite ve gerekli sinyal kararlılığına bağlıdır. CAT5 basit düzenler için yeterli olabilirken, CAT5e genellikle orta düzey mesafe ihtiyaçları olan standart kurulumlarda kullanılır. CAT6 ise tipik olarak kurulum ortamlarının daha yüksek parazit direnci ve karmaşık kablo yönlendirmeleri boyunca daha kararlı sinyal iletimi gerektirdiği durumlarda değerlendirilir.

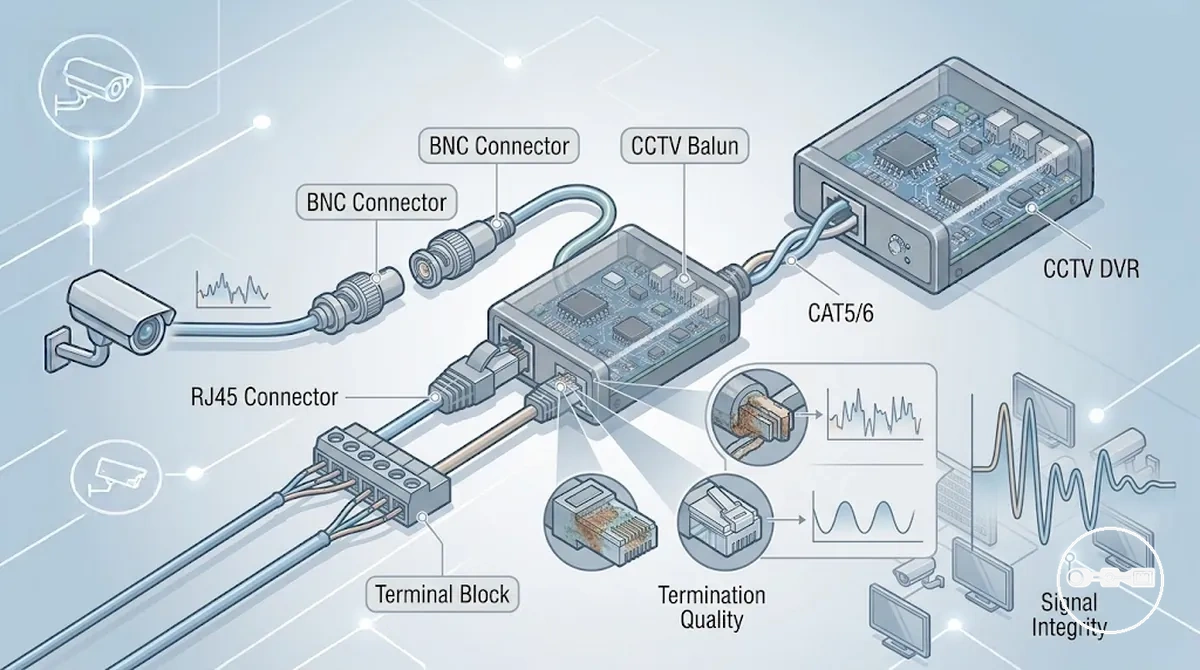

Konnektör ve Sonlandırma Seçenekleri ile Güvenilir CCTV Video Balunu Kurulumu
Bir CCTV video balunu konnektör düzeneğinde kötü sonlandırma, video iletimini bozabilir veya kesintiye uğratabilir ve sinyal bütünlüğünü azaltabilir. Konnektör kalitesi ve sonlandırma doğruluğu, bir CCTV video balununun kamera ile kayıt sistemi arasında, özellikle değişken kurulum koşulları altında, istikrarlı sinyal aktarımını ne kadar tutarlı bir şekilde sürdürdüğünü doğrudan etkiler.
Konnektör ve sonlandırma seçimi, her bir arayüz türünün farklı CCTV düzenlerinde sinyal bütünlüğünü, kurulum kararlılığını ve uzun vadeli güvenilirliği nasıl etkilediğine bağlıdır. CCTV video balun connectors and termination options hakkında yapılandırılmış bir inceleme, farklı bağlantı yöntemlerinin çeşitli sistem konfigürasyonlarında performans sonuçlarını nasıl etkilediğini netleştirmeye yardımcı olur.
- BNC: Genellikle, istikrarlı fiziksel kilitlemenin CCTV video balunu düzeneklerinde tutarlı sinyal bütünlüğünün korunmasına yardımcı olduğu doğrudan video arayüz bağlantılarında kullanılır.
- RJ45: Yapısal kablolama sistemlerinde yaygındır ve sonlandırma kalitesine bağlı olarak UTP tabanlı CCTV video balunu kurulumlarıyla esnek entegrasyonu destekler.
- Terminal bloğu: Kurulum esnekliğinin gerektiği doğrudan kablo sonlandırması için kullanılır, ancak performans büyük ölçüde doğru sonlandırma hassasiyetine bağlıdır.
CCTV video balunu kurulumlarında yaygın sorunlar genellikle gevşek sonlandırma, yanlış konnektör eşleştirmesi veya tutarsız kablolama kalitesiyle ilgilidir. Bu sorunlar, kurulum koşullarına ve sistem ölçeğine bağlı olarak sinyal bütünlüğünü azaltabilir, parazit hassasiyetini artırabilir veya aralıklı video kaybına neden olabilir.
Güç Destekli ve Güçsüz CCTV Video Balunu Konfigürasyonları
CCTV video balunu sistemlerinde güç desteği, bir düzen genelinde güç iletiminin ne kadar kararlı olması gerektiğini belirleyen kamera kurulumuna ve kurulum mesafesi kısıtlamalarına bağlıdır. Bir güç balunu konfigürasyonu, güç iletimini video iletimiyle entegre edebilirken, güçsüz CCTV video balunu düzenekleri sistem tasarımına ve kamera konumlandırma ihtiyaçlarına bağlı olarak ayrı bir güç kaynağına dayanır.
Bu konfigürasyonlar arasında seçim, özellikle CCTV video baluns with power sistem düzeni kararlarını, güç dağıtımını ve farklı dağıtım senaryolarındaki genel kablolama karmaşıklığını nasıl etkilediği değerlendirilirken, kurulum gereksinimlerine bağlıdır.
Güç balunu ve güçsüz düzenekler arasındaki temel fark, CCTV video balunu sisteminde güç iletiminin nasıl yönetildiğinde yatar. Entegre güç iletimi, sinyal ve gücü paylaşılan bir yol üzerinden birleştirirken, ayrı güç kaynağı düzenekleri elektrik gücünü video iletiminden bağımsız tutar; bu durum kurulum mesafesi planlamasını ve kablo yönlendirme karmaşıklığını etkileyebilir.
Pratik senaryolarda, merkezi kablolama basitleştirmesi gerektiğinde güç balunu konfigürasyonları tercih edilebilirken, güçsüz CCTV video balunu sistemleri genellikle kamera kurulum noktalarının yakınında mevcut güç kaynakları bulunduğunda kullanılır. Nihai seçim tipik olarak mesafe sınırlamalarına, kurulum ortamına ve güç kararlılığının sistem genelinde nasıl yönetildiğine bağlıdır.

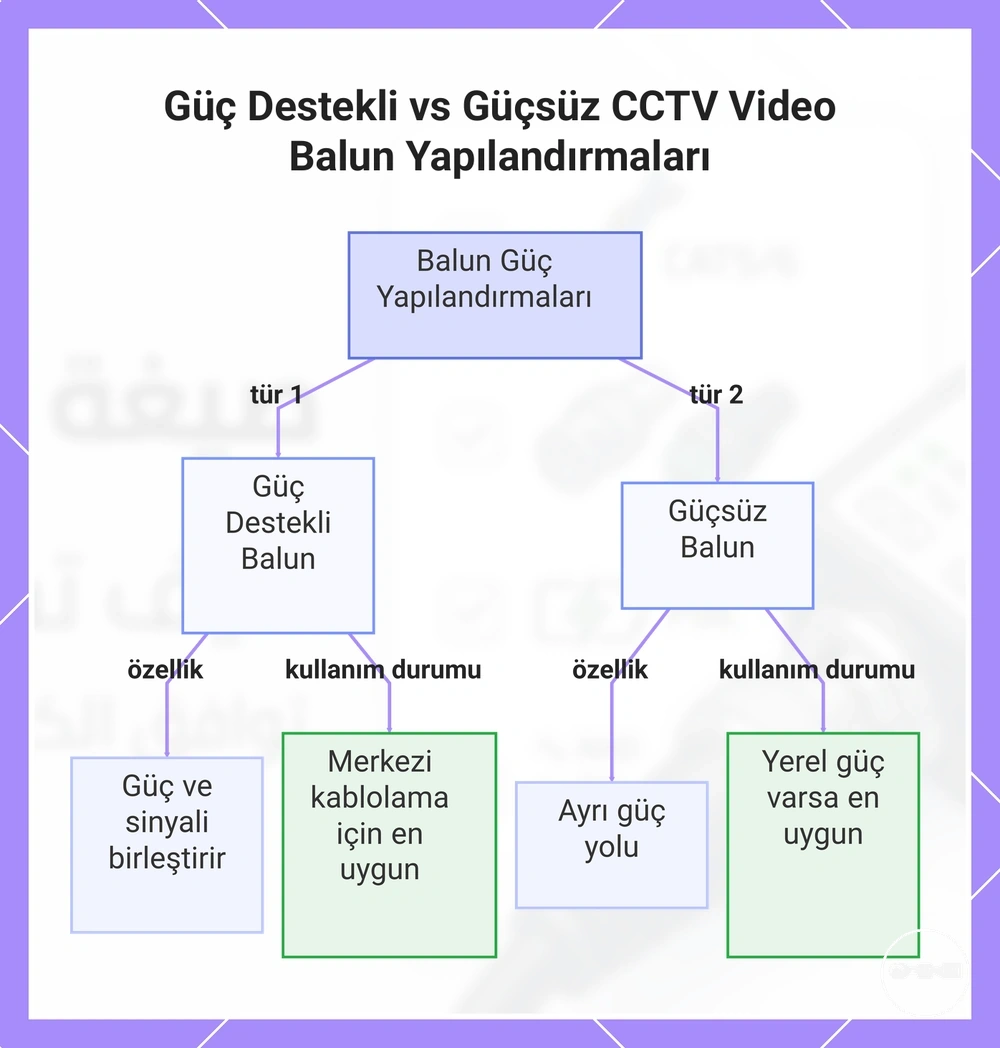

Bu grafik, güç destekli ve güçsüz balun yapılandırmalarını karşılaştırarak temel özelliklerini ve kurulum gereksinimlerine göre önerilen kullanım durumlarını gösterir.
Sinyal Formatı ve Çözünürlük Uyumluluğu Hususları
CCTV video balunu sisteminde sinyal formatı uyumluluğu, düzeneğin analog veya HD formatları işlemesine bağlıdır; çünkü analog ve HD sinyal türleri, kararlı iletim ve çözünürlük uyumluluğunu sağlamak için farklı işleme gerektirir. Bu bağımlılık, bir CCTV video balununun bağlı cihazlar arasında video verisini nasıl yorumladığını ve taşıdığını doğrudan etkiler.
Bu bağımlılık, farklı kamera teknolojilerinin kullanılabilir çıktıyı korumak için kayıt cihazı standartlarıyla uyumlu olması gereken karma kurulumlarda signal format compatibility değerlendirilirken daha kritik hale gelir.
CCTV video balunu uyumluluğu tipik olarak birden çok sinyal formatı kategorisinde değerlendirilir; bu kategorilerde her format, çözünürlük uyumluluğu ve sistem senkronizasyon gereksinimleri açısından farklı davranır.
- Analog: CCTV video balunu iletiminin genellikle daha toleranslı olduğu ancak çözünürlük uyumluluğu açısından sınırlı olduğu standart çözünürlük formatı.
- AHD: Daha yüksek çözünürlüklü sinyal bütünlüğünü korumak için uyumlu sistem işlemesi gerektiren HD-over-coax formatı.
- TVI: Uyumluluğun iletim ve alıcı cihaz standartlarının eşleşmesine bağlı olduğu yüksek çözünürlüklü format.
- CVI: Kararlı sinyal yorumlamasını sürdürmek için tutarlı sistem uyumu gerektiren HD formatı.
- HD varyantları: Doğru CCTV video balunu eşlemesine ve cihaz uyumluluğuna güçlü şekilde bağlı olan daha yüksek çözünürlüklü formatlar.
Formatlar uyumsuz olduğunda, bir CCTV video balunu sinyali yine de geçirebilir, ancak sistem konfigürasyonuna ve cihaz destek seviyelerine bağlı olarak görüntü netliğinde azalma, kararsız oynatma veya kısmi sinyal kaybı dahil olmak üzere çözünürlük uyumluluğu sorunları oluşabilir.

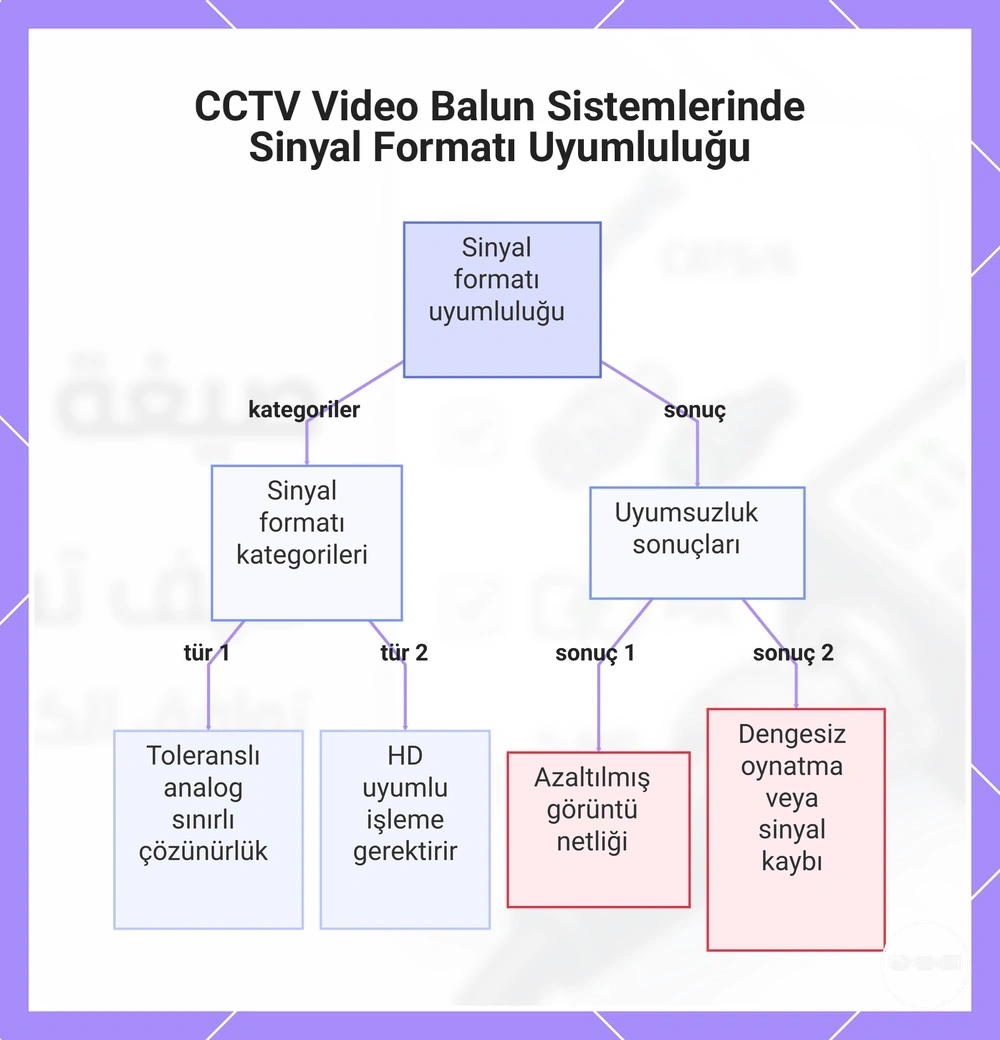

Bu grafik, bir CCTV video balun sistemindeki ana sinyal formatı kategorilerini ve uyumsuz formatların sonuçlarını göstermektedir.
Sistem Ölçeklendirme için Tek Kanallı ve Çok Kanallı CCTV Video Balunu Seçimi
CCTV video balunu sisteminde kanal tabanlı seçim, kurulum planlaması sırasında tek kanallı ve çok kanallı konfigürasyonların ölçeklenebilirliği ve kablolama karmaşıklığını nasıl etkilediğine bağlıdır. Seçim, sistem boyutuna göre belirlenir; çünkü kanal sayısı, kaç video yolunun yönetildiğini ve genel kablolama yapısının ne kadar karmaşık hale geldiğini doğrudan değiştirir.
Bu karşılaştırma, sistem genişletme planlaması ve kablolama karmaşıklığının kurulum ölçeğine ve düzen yapısına göre kontrol edilmesi gereken CCTV dağıtımlarında kanal sayısı kararları üzerinde değerlendirme yapar.
Tek kanallı ve çok kanallı CCTV video balunu düzenekleri, öncelikle video akışlarının nasıl dağıtıldığı ve bunun sistem tasarımı genelinde ölçeklenebilirliği ve kablolama karmaşıklığını nasıl etkilediği konusunda farklılık gösterir.
Karşılaştırmaya genel bakış:
| Tür | Kanal işleme | Ölçeklenebilirlik | Kablolama karmaşıklığı |
|---|---|---|---|
| Tek kanallı CCTV video balunu | Birim başına bir video sinyalini destekler | Tipik olarak daha küçük veya kademeli düzeneklerde kullanılır | Daha basit düzen ile daha düşük kablolama karmaşıklığı |
| Çok kanallı CCTV video balunu | Bir birimde birden çok video sinyalini destekler | Daha büyük ölçeklenebilir sistemler için daha uygundur | Daha yüksek başlangıç planlama yoğunluğu ancak birleştirilmiş kablolama yolları |
Daha küçük kurulumlarda, sistem kademeli olarak büyüdüğünde ve kablolamanın her kamera kurulumu başına basit kalması gerektiğinde genellikle tek kanallı konfigürasyonlar seçilir. Daha büyük dağıtımlarda, özellikle ölçeklenebilirlik planlaması dağıtılmış bağlantı noktalarının azaltılmasını ve kablolama karmaşıklığının daha verimli organize edilmesini gerektirdiğinde, çok kanallı CCTV video balunu konfigürasyonları birden çok kamera akışının merkezi olarak işlenmesinin tercih edildiği durumlarda değerlendirilebilir.
