CCTV-Video-Balun-Auswahlleitfaden: Checkliste für Kompatibilität, Typ, Stromversorgung und Kanalplanung
Die CCTV-Video-Balun-Auswahlcheckliste ist ein Entscheidungsrahmen, mit dem ermittelt wird, welcher CCTV-Video-Balun basierend auf Kompatibilitätsanforderungen, Systemtyp und Installationsbedingungen geeignet ist. Sie hilft zu definieren, wie sich die Signalübertragung bei verschiedenen UTP-Kabelkonfigurationen verhält und wie diese Entscheidungen mit dem Gesamtdesign des Sicherheitskamerasystems zusammenhängen. Der Schwerpunkt liegt darauf zu verstehen, was zwischen den Komponenten übereinstimmen muss, bevor Installationsentscheidungen getroffen werden.
Auswahlergebnisse hängen von mehreren voneinander abhängigen Faktoren ab und nicht von einer einzelnen Spezifikation. Die Kompatibilität zwischen dem CCTV-Video-Balun und dem UTP-Kabeltyp beeinflusst die Stabilität der Signalübertragung und die nutzbare Entfernung, während die Installationsbedingungen bestimmen, wie zuverlässig das System in realen Umgebungen arbeitet. Weitere Entscheidungsdimensionen umfassen die Auswahl des Balun-Typs, die Stromversorgungsanforderungen im Systemdesign und die Kanalplanung für Mehrkamera-Anordnungen, die alle zusammen die endgültige Konfiguration bestimmen.

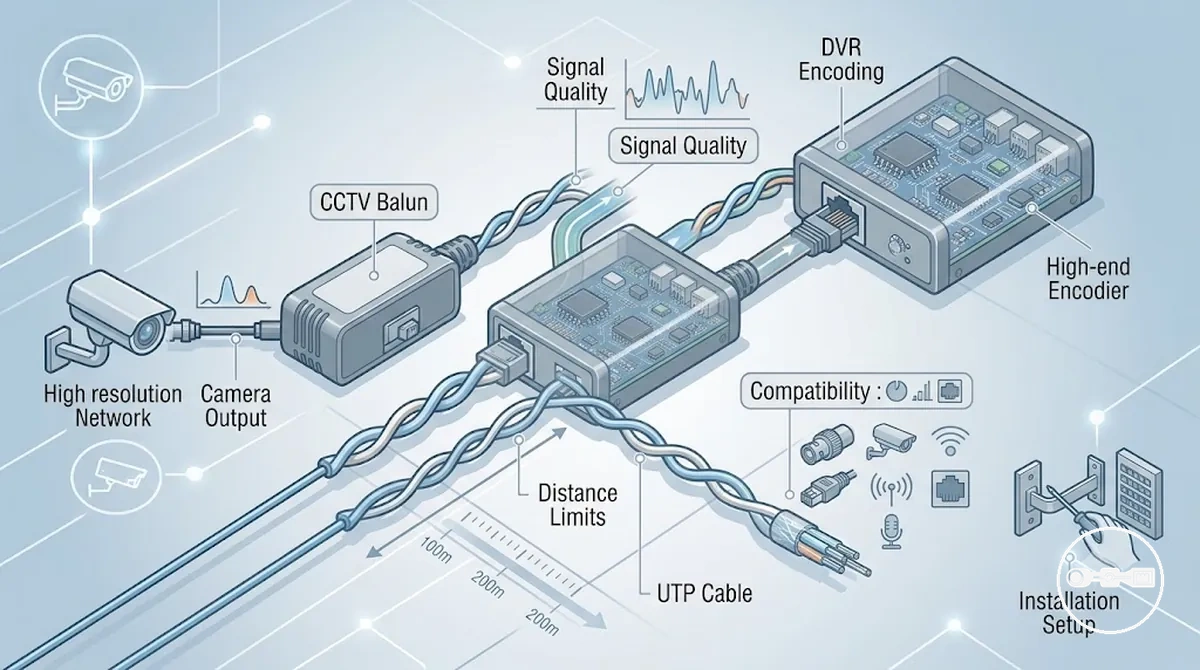

Kernkriterien für die Auswahl des richtigen CCTV-Video-Baluns
Die Auswahlkriterien für CCTV-Video-Baluns definieren die Entscheidungsfaktoren, mit denen bewertet wird, welcher CCTV-Video-Balun für verschiedene Installationsszenarien geeignet ist. Diese Kriterien konzentrieren sich darauf, wie Kompatibilität, Signalqualität, Entfernungsgrenzen und Systembedingungen das gesamte Signalübertragungsverhalten in einer CCTV-Video-Balun-Konfiguration beeinflussen. Ziel ist es, sicherzustellen, dass jede Auswahlentscheidung mit den tatsächlichen Installationsanforderungen übereinstimmt und nicht mit isolierten Spezifikationen.
Die Auswahl hängt von mehreren voneinander abhängigen Faktoren ab, die gemeinsam bewertet werden müssen, um eine nicht abgestimmte Systemleistung zu vermeiden. Kompatibilitätsfaktoren, UTP-Kabelbedingungen, Installationsumgebung und Signalübertragungsanforderungen beeinflussen jeweils, wie sich der CCTV-Video-Balun unter realen Installationsbedingungen verhält. Diese Variablen wirken zusammen, um zu bestimmen, ob Signalqualität und Systemstabilität innerhalb der vorgesehenen Konfiguration akzeptabel bleiben.
- Signalqualität: Wenn sich der Kabelzustand verschlechtert oder Installationsstörungen zunehmen, kann die Signalqualität abnehmen, was die gesamte Übertragungsklarheit und -stabilität in der CCTV-Video-Balun-Konfiguration beeinträchtigt.
- Entfernungsgrenzen: Wenn die UTP-Kabellängen zunehmen oder die Layoutkomplexität steigt, können Entfernungsgrenzen die effektive Signalübertragungsstabilität verringern.
- Kompatibilitätsfaktoren: Wenn angeschlossene Geräte oder Formate nicht übereinstimmen, können Kompatibilitätsprobleme die ordnungsgemäße Signalübertragung durch den CCTV-Video-Balun beeinträchtigen.
- Installationsumgebung: Wenn elektrische Störungen oder physikalische Bedingungen variieren, kann die Zuverlässigkeit der Installationskonfiguration die konsistente Signalperformance beeinflussen.
- Systemdesign-Einschränkungen: Wenn sich der Maßstab der Kamera- und DVR-Konfiguration ändert, kann das Gesamtsystemdesign beeinflussen, wie ausgewogen und stabil die endgültige Auswahl funktioniert.

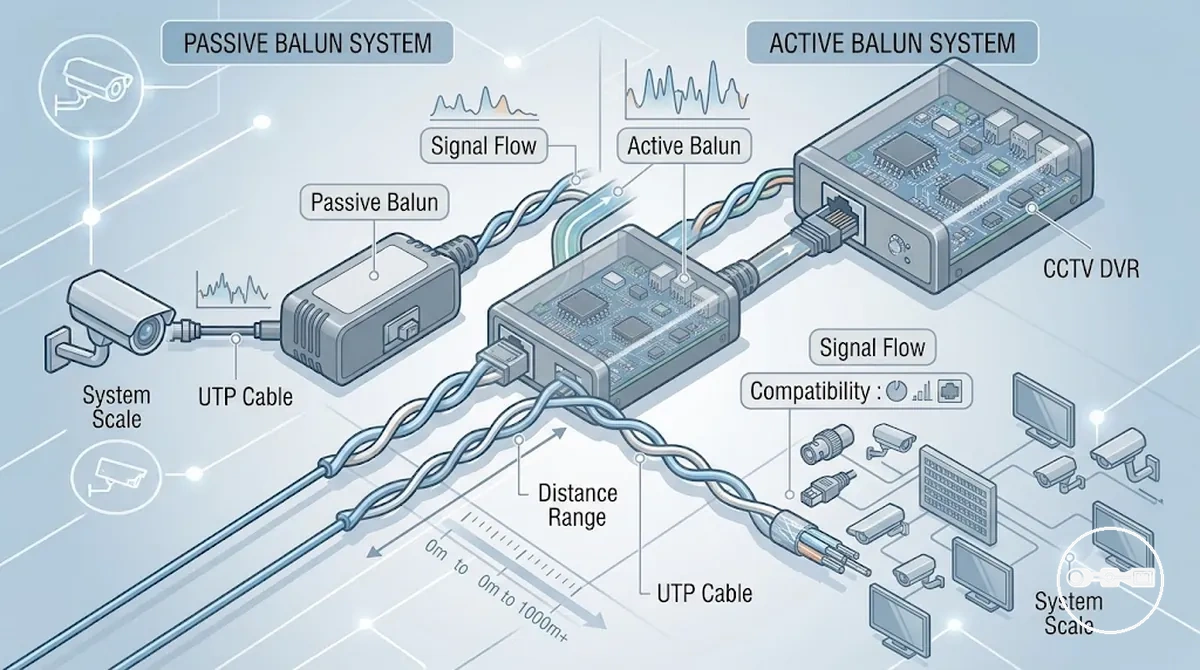

Aktive vs. passive CCTV-Video-Baluns und wann welcher Typ geeignet ist
Aktive und passive CCTV-Video-Baluns sind zwei funktionale Typen, die verwendet werden, um zu steuern, wie Videosignale über UTP-Kabel in einem CCTV-System übertragen werden. Der Unterschied liegt darin, wie jeder CCTV-Video-Balun die Signalverarbeitung handhabt, was die Kompatibilität, Übertragungsentfernung und Systemgröße in verschiedenen Installationskonfigurationen beeinflusst.
Die Auswahl zwischen diesen beiden Typen hängt von den Installationsanforderungen und Signalverhältnissen ab, insbesondere bei der Bewertung, wie sich die Übertragung über verschiedene Systemgrößen und Umgebungen verhält. Eine korrekte active or passive balun choice basiert typischerweise auf dem erforderlichen Signalverarbeitungsniveau und darauf, wie der CCTV-Video-Balun in die gesamte Übertragungskonfiguration integriert wird.
Passive CCTV-Video-Baluns verlassen sich in der Regel auf eine grundlegende Signalumwandlung ohne Verstärkung, während aktive CCTV-Video-Baluns Signalverarbeitungsfunktionen enthalten können, die je nach Systembedingungen zu einer stabileren Übertragung beitragen.
| Typ | Signalverarbeitung | Entfernung | Einsatzbereich |
|---|---|---|---|
| Passiver Balun | Grundlegende Umwandlung ohne Signalverstärkung | In der Regel für kürzere UTP-Kabelstrecken geeignet, abhängig von der Konfiguration | Kleine bis mittlere CCTV-Installationen mit stabilen Umgebungen |
| Aktiver Balun | Kann Signalverarbeitungs- oder Verstärkungsfunktionen enthalten | Kann je nach Systemdesign größere Übertragungsentfernungen unterstützen | Größere oder komplexere CCTV-Systeme mit höheren Signalanforderungen |
In praktischen Entscheidungsszenarien werden passive CCTV-Video-Baluns häufig in einfacheren Installationen mit kürzeren Kabelstrecken und stabilen Bedingungen eingesetzt. Aktive CCTV-Video-Baluns werden typischerweise in Betracht gezogen, wenn die Systemgröße zunimmt oder die Signalstabilität über anspruchsvollere Installationsumgebungen hinweg aufrechterhalten werden muss. Die endgültige Entscheidung hängt von Kompatibilitätsfaktoren, dem UTP-Kabellayout und den gesamten Systemdesign-Anforderungen ab.

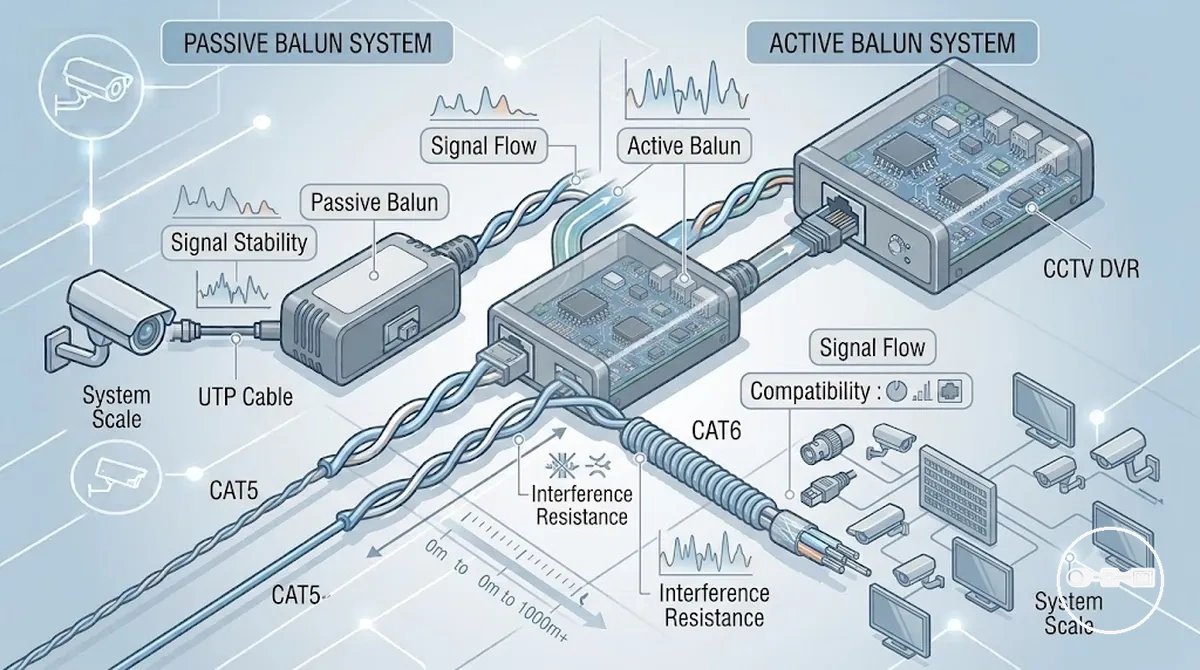

Kabelkompatibilitätsanforderungen für CAT5-, CAT5e- und CAT6-Installationen
Die Kabelkompatibilität für CAT5-, CAT5e- und CAT6-Installationen definiert, wie sich verschiedene Ethernet-Kabelklassen auf die Leistung von CCTV-Video-Baluns in Bezug auf Signalstabilität, Störfestigkeit und Übertragungsentfernung auswirken. Die Wahl des Kabeltyps beeinflusst, wie konsistent der CCTV-Video-Balun eine nutzbare Videoübertragung über verschiedene Installationsbedingungen und Systemlayouts hinweg aufrechterhalten kann.
Die Kabelklasse wirkt sich direkt darauf aus, wie ein CCTV-Video-Balun unter verschiedenen Installationsbedingungen funktioniert, insbesondere unter Berücksichtigung von Störpegeln, Kabellänge und Systemgröße. Eine detailliertere Aufschlüsselung der Auswirkungen jedes Kabeltyps auf die Leistung finden Sie im cable compatibility-Leitfaden für strukturierte Auswahlunterschiede zwischen CAT5, CAT5e und CAT6.
CAT5-, CAT5e- und CAT6-Kabel unterscheiden sich darin, wie sie Störungen handhaben und die Signalqualität in CCTV-Video-Balun-Systemen aufrechterhalten. CAT5 ist im Allgemeinen empfindlicher gegenüber Störungen über längere Strecken, CAT5e verbessert die Stabilität unter moderaten Bedingungen, und CAT6 bietet typischerweise eine stärkere Störfestigkeit und ein konsistenteres Signalverhalten in anspruchsvolleren Installationen.
| Kabeltyp | Stabilität | Entfernung | Einsatzbereich |
|---|---|---|---|
| CAT5 | Geringere Stabilität bei Störungen | Eher für kürzere Strecken geeignet, abhängig von der Umgebung | Einfache CCTV-Konfigurationen mit minimalen Störbedingungen |
| CAT5e | Verbesserte Stabilität gegenüber CAT5 | Unterstützt moderate Übertragungsentfernungen in typischen Konfigurationen | Standard-CCTV-Installationen mit ausgewogenen Anforderungen |
| CAT6 | Höhere Störfestigkeit | Konsistentere Leistung über längere oder komplexe Strecken | Anspruchsvollere CCTV-Systeme mit strengeren Signalbedingungen |
In praktischen CCTV-Video-Balun-Installationen hängt die Kabelauswahl von der Systemgröße, den Umgebungsstörungen und der erforderlichen Signalstabilität ab. CAT5 kann für einfache Layouts ausreichen, während CAT5e häufig in Standardinstallationen mit moderaten Entfernungsanforderungen verwendet wird. CAT6 wird typischerweise in Betracht gezogen, wenn die Installationsumgebungen eine höhere Störfestigkeit und eine stabilere Signalübertragung über komplexe Kabelwege erfordern.

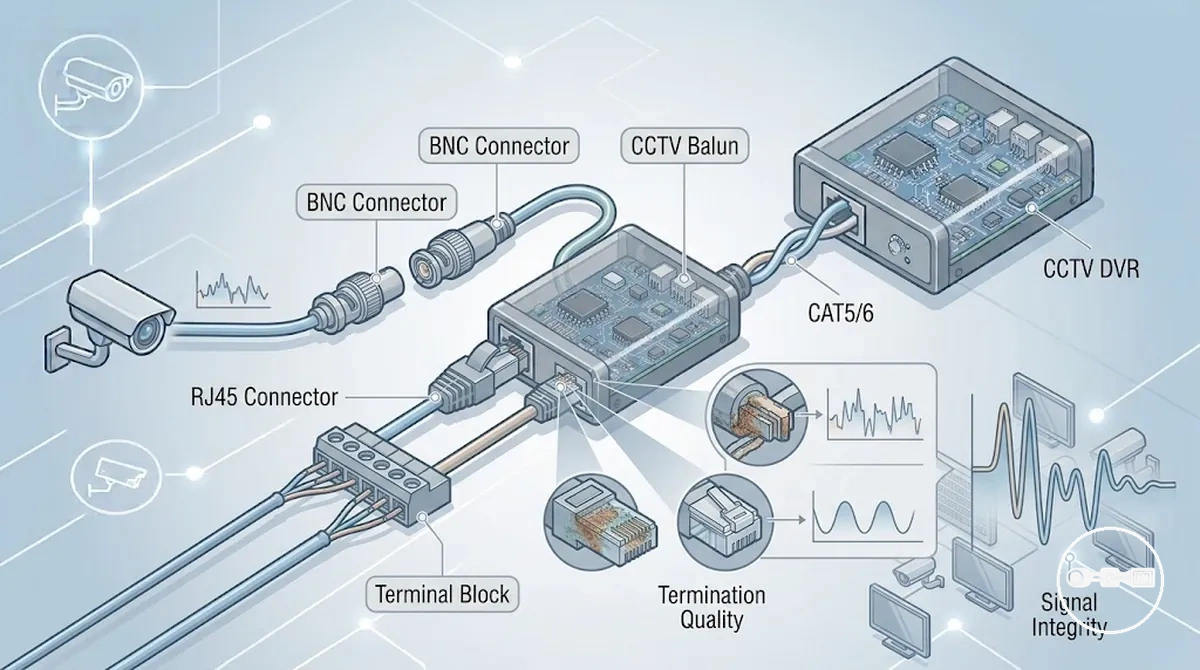

Anschluss- und Abschlussoptionen für zuverlässige CCTV-Video-Balun-Einrichtung
Eine schlechte Abschlussqualität in einer CCTV-Video-Balun-Anschlusskonfiguration kann die Videoübertragung beeinträchtigen oder unterbrechen und die Signalintegrität verringern. Die Anschlussqualität und die Genauigkeit des Abschlusses beeinflussen direkt, wie konsistent ein CCTV-Video-Balun eine stabile Signalübertragung zwischen Kamera und Aufzeichnungssystem aufrechterhält, insbesondere unter wechselnden Installationsbedingungen.
Die Auswahl von Anschluss und Abschluss hängt davon ab, wie jeder Schnittstellentyp die Signalintegrität, Installationsstabilität und langfristige Zuverlässigkeit in verschiedenen CCTV-Layouts beeinflusst. Eine strukturierte Übersicht zu CCTV video balun connectors and termination options hilft zu klären, wie verschiedene Verbindungsmethoden die Leistungsergebnisse in unterschiedlichen Systemkonfigurationen beeinflussen.
- BNC: Wird häufig für direkte Videoschnittstellenverbindungen verwendet, bei denen eine stabile physikalische Verriegelung dazu beiträgt, eine konsistente Signalintegrität in CCTV-Video-Balun-Konfigurationen aufrechtzuerhalten.
- RJ45: Üblich in strukturierten Verkabelungssystemen, die eine flexible Integration in UTP-basierte CCTV-Video-Balun-Installationen in Abhängigkeit von der Abschlussqualität ermöglichen.
- Klemmenblock: Wird für direkte Drahtanschlüsse verwendet, bei denen Installationsflexibilität erforderlich ist, wobei die Leistung stark von der korrekten Abschlussgenauigkeit abhängt.
Häufige Probleme in CCTV-Video-Balun-Installationen stehen oft im Zusammenhang mit losen Anschlüssen, falscher Steckerkombination oder inkonsistenter Verdrahtungsqualität. Diese Probleme können die Signalintegrität verringern, die Störempfindlichkeit erhöhen oder abhängig von den Installationsbedingungen und der Systemgröße zu zeitweisem Videoverlust führen.
Stromversorgungsunterstützung vs. Nicht-Power-CCTV-Video-Balun-Konfigurationen
Die Stromversorgungsunterstützung in CCTV-Video-Balun-Systemen hängt von der Kamera-Konfiguration und den Installationsentfernungsbeschränkungen ab, die bestimmen, wie stabil die Stromversorgung über ein Layout hinweg sein muss. Eine Power-Balun-Konfiguration kann die Stromversorgung mit der Videoübertragung integrieren, während Nicht-Power-CCTV-Video-Balun-Konfigurationen je nach Systemdesign und Kamera-Positionierungsanforderungen auf eine separate Stromversorgung angewiesen sind.
Die Auswahl zwischen diesen Konfigurationen hängt von den Installationsanforderungen ab, insbesondere bei der Bewertung, wie sich CCTV video baluns with power auf Systemlayout-Entscheidungen, Stromverteilung und die gesamte Verkabelungskomplexität in verschiedenen Einsatzszenarien auswirken.
Der Hauptunterschied zwischen Power-Balun- und Nicht-Power-Konfigurationen liegt darin, wie die Stromversorgung innerhalb des CCTV-Video-Balun-Systems verwaltet wird. Die integrierte Stromversorgung kombiniert Signal und Strom über einen gemeinsamen Pfad, während separate Stromversorgungskonfigurationen die elektrische Energie von der Videoübertragung unabhängig halten, was die Planung der Installationsentfernung und die Komplexität der Kabelwege beeinflussen kann.
In praktischen Szenarien können Power-Balun-Konfigurationen bevorzugt werden, wenn eine zentralisierte Vereinfachung der Verkabelung erforderlich ist, während Nicht-Power-CCTV-Video-Balun-Systeme häufig verwendet werden, wenn bereits vorhandene Stromquellen in der Nähe der Kamera-Standorte verfügbar sind. Die endgültige Wahl hängt typischerweise von Entfernungsbeschränkungen, der Installationsumgebung und davon ab, wie die Stromstabilität im gesamten System verwaltet wird.

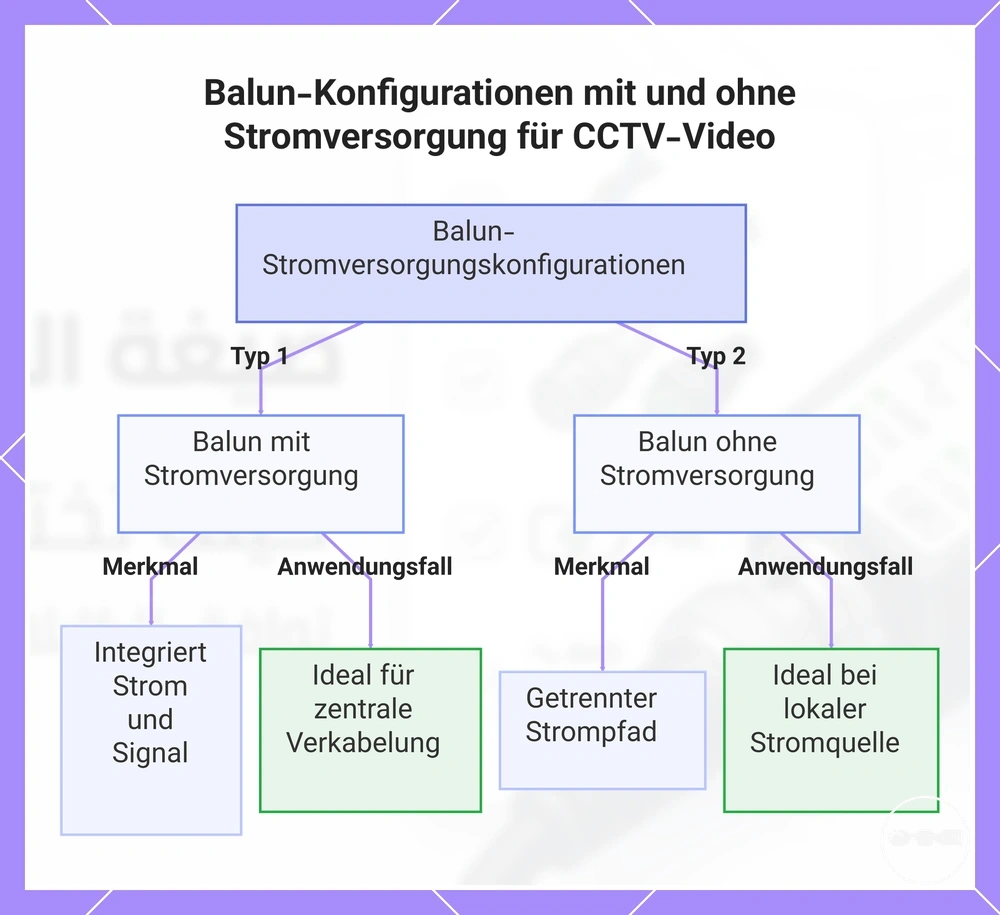

Diese Grafik vergleicht Balun-Konfigurationen mit und ohne Stromversorgung und zeigt ihre wichtigsten Merkmale und empfohlenen Anwendungsfälle basierend auf den Installationsanforderungen.
Überlegungen zur Signalformat- und Auflösungskompatibilität
Die Signalformatkompatibilität in einem CCTV-Video-Balun-System hängt davon ab, ob die Konfiguration analoge oder HD-Formate verarbeitet, da analoge und HD-Signaltypen eine unterschiedliche Handhabung erfordern, um eine stabile Übertragung und Auflösungskompatibilität zu gewährleisten. Diese Abhängigkeit wirkt sich direkt darauf aus, wie ein CCTV-Video-Balun Videodaten über angeschlossene Geräte interpretiert und überträgt.
Diese Abhängigkeit wird bei der Bewertung der signal format compatibility in gemischten Installationen kritischer, in denen verschiedene Kameratechnologien mit den Standards der Aufzeichnungsgeräte übereinstimmen müssen, um eine nutzbare Ausgabe zu gewährleisten.
Die CCTV-Video-Balun-Kompatibilität wird typischerweise über mehrere Signalformatkategorien hinweg bewertet, wobei sich jedes Format hinsichtlich Auflösungskompatibilität und Systemsynchronisationsanforderungen unterschiedlich verhält.
- Analog: Standardauflösungsformat, bei dem die CCTV-Video-Balun-Übertragung im Allgemeinen toleranter, aber in der Auflösungskompatibilität eingeschränkt ist.
- AHD: HD-over-Coax-Format, das eine kompatible Systemhandhabung erfordert, um die Signalintegrität höherer Auflösungen zu erhalten.
- TVI: Hochauflösendes Format, bei dem die Kompatibilität von der Übereinstimmung der Sende- und Empfangsgerätestandards abhängt.
- CVI: HD-Format, das eine konsistente Systemabstimmung erfordert, um eine stabile Signalinterpretation zu gewährleisten.
- HD-Varianten: Formate mit höherer Auflösung, die stark von der korrekten CCTV-Video-Balun-Paarung und Gerätekompatibilität abhängen.
Bei nicht übereinstimmenden Formaten kann ein CCTV-Video-Balun zwar noch ein Signal durchlassen, es können jedoch Probleme mit der Auflösungskompatibilität auftreten, darunter eine verringerte Bildschärfe, instabile Wiedergabe oder teilweiser Signalverlust, abhängig von der Systemkonfiguration und den Geräteunterstützungsstufen.

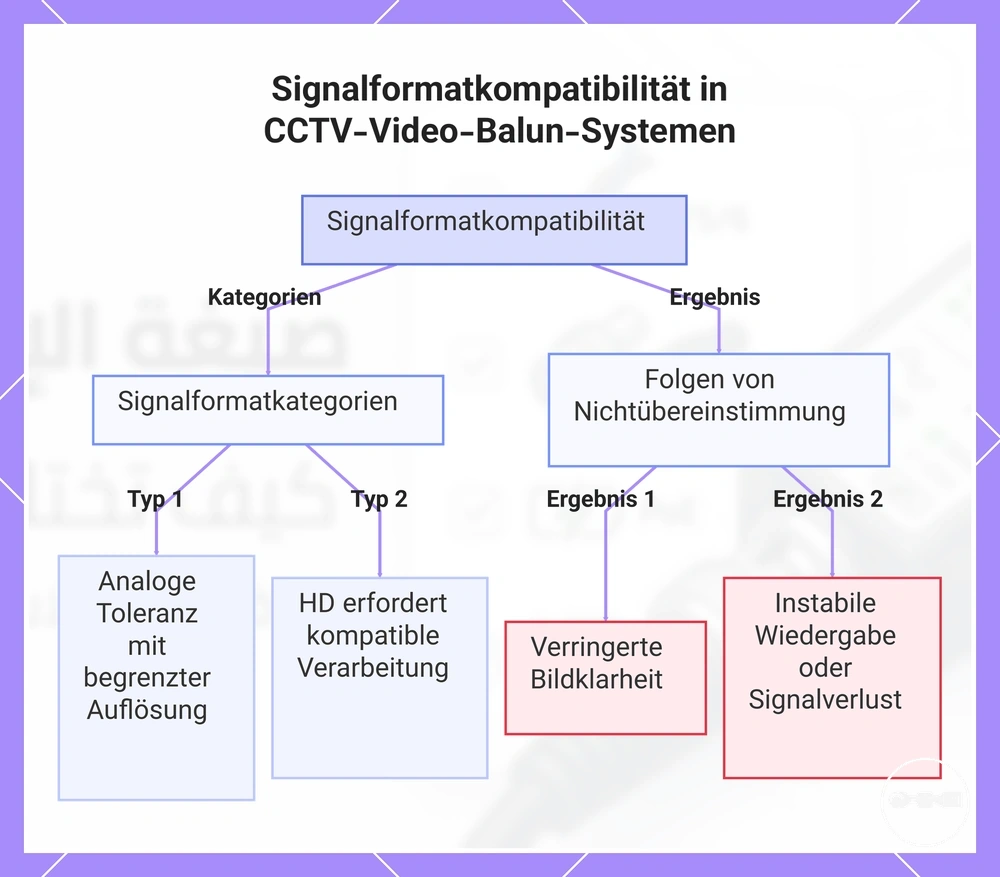

Dieses Diagramm zeigt die wichtigsten Signalformatkategorien und die Folgen von nicht übereinstimmenden Formaten in einem CCTV-Video-Balun-System.
Auswahl zwischen Einzelkanal- und Mehrkanal-CCTV-Video-Baluns für die Systemskalierung
Die kanalbasierte Auswahl in einem CCTV-Video-Balun-System hängt davon ab, wie sich Einzelkanal- und Mehrkanalkonfigurationen auf die Skalierbarkeit und die Verkabelungskomplexität während der Installationsplanung auswirken. Die Wahl wird durch die Systemgröße bestimmt, da die Kanalanzahl direkt verändert, wie viele Videopfade verwaltet werden und wie komplex die gesamte Verkabelungsstruktur wird.
Dieser Vergleich bewertet die Entscheidung zur Kanalzahl in CCTV-Bereitstellungen, bei denen die Systemerweiterungsplanung und die Verkabelungskomplexität entsprechend dem Installationsumfang und der Layoutstruktur gesteuert werden müssen.
Einzelkanal- und Mehrkanal-CCTV-Video-Balun-Konfigurationen unterscheiden sich hauptsächlich darin, wie Videostreams verteilt werden und wie sich dies auf die Skalierbarkeit und die Verkabelungskomplexität im gesamten Systemdesign auswirkt.
Vergleichsübersicht:
| Typ | Kanalhandhabung | Skalierbarkeit | Verkabelungskomplexität |
|---|---|---|---|
| Einzelkanal-CCTV-Video-Balun | Unterstützt ein Videosignal pro Einheit | Wird typischerweise in kleineren oder inkrementellen Konfigurationen verwendet | Geringere Verkabelungskomplexität mit einfacherem Layout |
| Mehrkanal-CCTV-Video-Balun | Unterstützt mehrere Videosignale in einer Einheit | Geeigneter für größere skalierbare Systeme | Höhere anfängliche Planungsdichte, aber konsolidierte Kabelwege |
In kleineren Installationen werden Einzelkanalkonfigurationen oft gewählt, wenn das System schrittweise wächst und die Verkabelung pro Kamera-Konfiguration einfach bleiben soll. In größeren Bereitstellungen können Mehrkanal-CCTV-Video-Balun-Konfigurationen in Betracht gezogen werden, wenn eine zentrale Handhabung mehrerer Kameraströme bevorzugt wird, insbesondere wenn die Skalierbarkeitsplanung eine Reduzierung verteilter Anschlusspunkte und eine effizientere Organisation der Verkabelungskomplexität erfordert.
