Funktionsprinzip von CCTV-Video-Baluns über UTP-Kabel
Ein CCTV-Video-Balun ist ein Übertragungsbauteil, das die analoge Videoübertragung über UTP-Kabel ermöglicht, indem es Signale zwischen dem unsymmetrischen Kameraausgang und dem symmetrischen Twisted-Pair-Format umwandelt und gleichzeitig die Impedanzanpassung für eine stabile Kommunikation zwischen Kamera und DVR-Systemen unterstützt.
Ein CCTV-Video-Balun arbeitet durch Signalumwandlung, die das BNC-basierte unsymmetrische Videosignal der Kamera in ein symmetrisches Format umwandelt, das für die Übertragung über UTP-Kabel geeignet ist. Dieser Prozess hilft, Signalreflexionen durch Impedanzanpassung zu reduzieren und unterstützt die Störfestigkeit in der Kabelinfrastruktur. Auf der Empfängerseite wandelt der Balun das symmetrische Signal zurück in ein unsymmetrisches Format zur DVR-Decodierung, was eine kontinuierliche Videoübertragung im System ermöglicht.
In einem typischen Aufbau gibt die Kamera Video über eine koaxiale BNC-Verbindung an den CCTV-Video-Balun aus, wo die Signalumwandlung es für den Transport über Twisted-Pair-UTP-Kabel vorbereitet. Das Signal bewegt sich dann durch die Kabelinfrastruktur als symmetrische Übertragung, die zur Unterstützung der Distanzstabilität und Störfestigkeit ausgelegt ist. Auf der DVR-Seite wandelt ein zweiter Balun das Signal für die Videoverarbeitung zurück und erhält so die Kontinuität von der Kamera zum Aufzeichnungssystem.
Dieses durchgängige Funktionsprinzip erhält eine kontinuierliche Brücke zwischen Kameraerfassung und DVR-Aufzeichnung durch strukturierte Signalumwandlung und kontrollierte Übertragung im Netzwerk.
Umwandlung zwischen symmetrischen und unsymmetrischen Videosignalen in CCTV-Baluns
Ein symmetrisches Signal verwendet zwei Leiter mit entgegengesetzter Polarität, während ein unsymmetrisches Signal das Videosignal über einen einzelnen Leiter mit einer gemeinsamen Masse in BNC-basierten CCTV-Systemen führt. Dieses Konzept ist eng mit der Bedeutung von CCTV-Video-Balun in der praktischen Übertragungsauslegung verbunden.

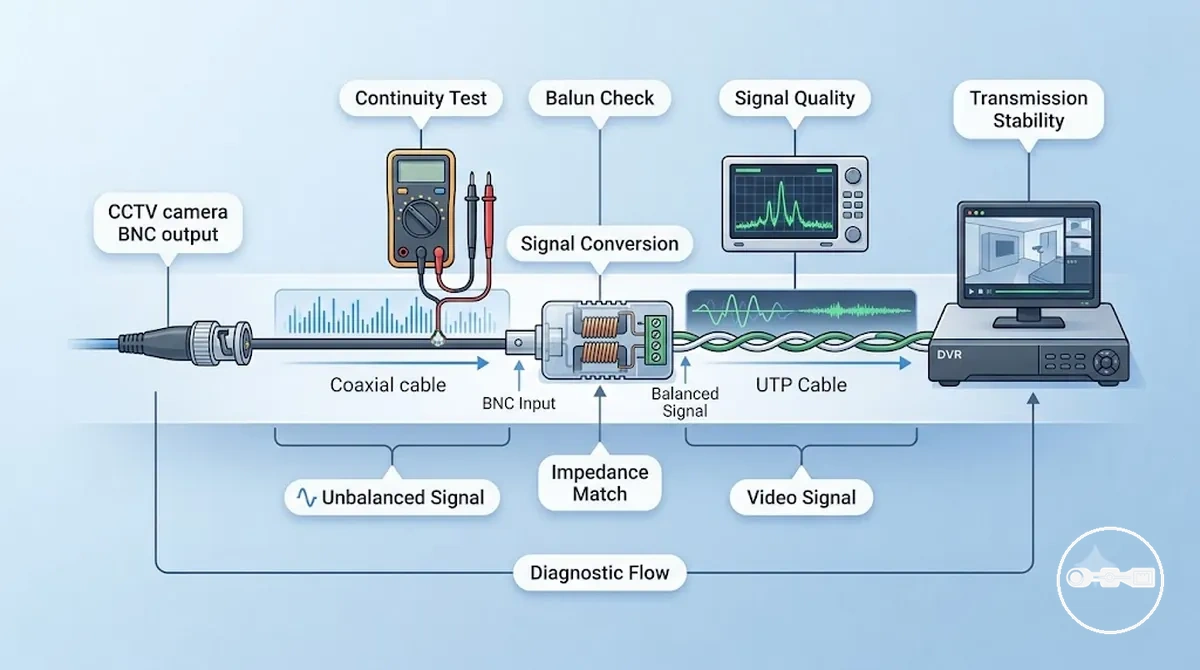

Die Umwandlung in einem CCTV-Video-Balun wandelt das unsymmetrische BNC-Videosignal in ein symmetrisches Format um, das für die Übertragung über UTP-Kabel geeignet ist. Diese Signalanpassung unterstützt die Impedanzanpassung, die hilft, Reflexionen zu reduzieren und die Übertragungsstabilität über Twisted-Pair-Verkabelung aufrechtzuerhalten. Durch die Angleichung des Signalverhaltens an die elektrischen Eigenschaften der Kabelinfrastruktur verbessert das System die Kontinuität des Videosignals und die Störfestigkeit während der Übertragung.
Die direkte Übertragung von einem unsymmetrischen BNC-Ausgang über größere Entfernungen ist begrenzt, da das Videosignal ohne Unterstützung durch eine symmetrische Struktur stärker Verschlechterung und Störungen ausgesetzt ist. Ohne Umwandlung können Impedanzfehlanpassungen und Rauschempfindlichkeit die Signalintegrität über Standard-UTP-Kabelstrecken verringern. Daher verlassen sich CCTV-Systeme auf die symmetrische Umwandlung durch einen CCTV-Video-Balun, um eine stabilere Videoübertragung zwischen Kamera und DVR zu gewährleisten.
Dieser Umwandlungsprozess stellt sicher, dass das Signalverhalten unter verschiedenen Kabelbedingungen konsistenter bleibt, was die allgemeine Übertragungsstabilität in CCTV-Installationen unterstützt.
Wie Video durch Twisted-Pair-Kabel (UTP/CAT5/CAT6) übertragen wird
Nach der Signalumwandlung in einem CCTV-Video-Balun breitet sich das Videosignal als symmetrische Übertragung durch Twisted-Pair-Verkabelung aus, die darauf ausgelegt ist, die Signalstabilität über Entfernungen aufrechtzuerhalten. Diese Signalausbreitung verteilt elektrische Energie über paarweise angeordnete Leiter, was die Rauschempfindlichkeit im Vergleich zur unsymmetrischen Übertragung verringert. Das Verhalten des Signals im UTP-Kabel hängt von der Kabelqualität, den Umgebungsbedingungen und der korrekten Impedanzanpassung ab.
In CAT5-, CAT5e- und CAT6-UTP-Kabeln bewegt sich das Videosignal durch eng verdrillte Kupferpaare, die die Störfestigkeit verbessern, indem sie externes Rauschen während der Signalausbreitung unterdrücken. Die Verdrillungsstruktur des Kabels unterstützt ein stabileres Übertragungsverhalten, obwohl Dämpfung und Signalverlust je nach Entfernung und Installationsumgebung variieren können. In vielen CCTV-Anlagen werden CAT5- und CAT6-Kabel als Übertragungsmedium verwendet, nachdem der CCTV-Video-Balun das Signal in ein für die Twisted-Pair-Infrastruktur geeignetes symmetrisches Format umgewandelt hat.

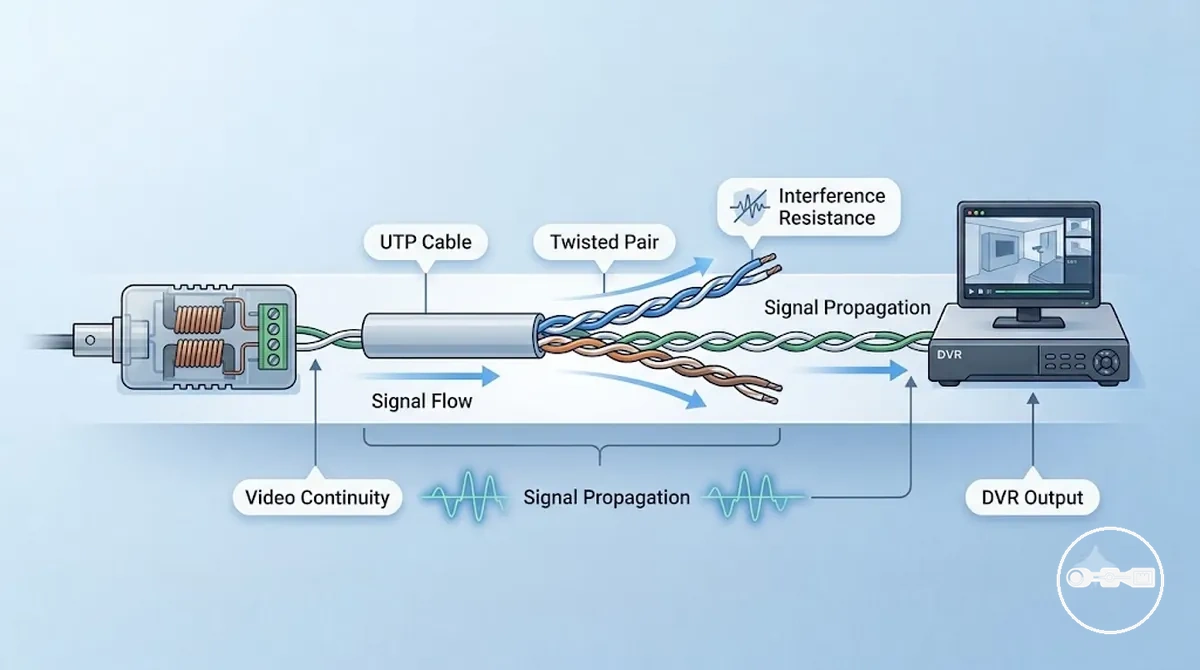

Zum Beispiel sendet eine CCTV-Kamera Video über eine BNC-Verbindung an einen CCTV-Video-Balun, wo es in ein symmetrisches Signal umgewandelt wird, bevor es in das UTP-Kabel gelangt. Das Signal bewegt sich dann durch die Twisted-Pair-Struktur zum DVR, wo es empfangen und wieder in ein sichtbares Videobild verarbeitet wird. Dieser Kamera-zu-DVR-Fluss hängt von einer stabilen Signalausbreitung über den Kabelweg ab, unterstützt durch Störfestigkeit und konsistentes Übertragungsverhalten im Netzwerk.
Dieser Übertragungsweg trägt dazu bei, die Videokontinuität von der Kamera zum Aufzeichnungssystem aufrechtzuerhalten, indem ein kontrolliertes Signalverhalten durch die Twisted-Pair-Infrastruktur gewährleistet wird.
Elektrische Eigenschaften, die eine stabile CCTV-Videoübertragung ermöglichen

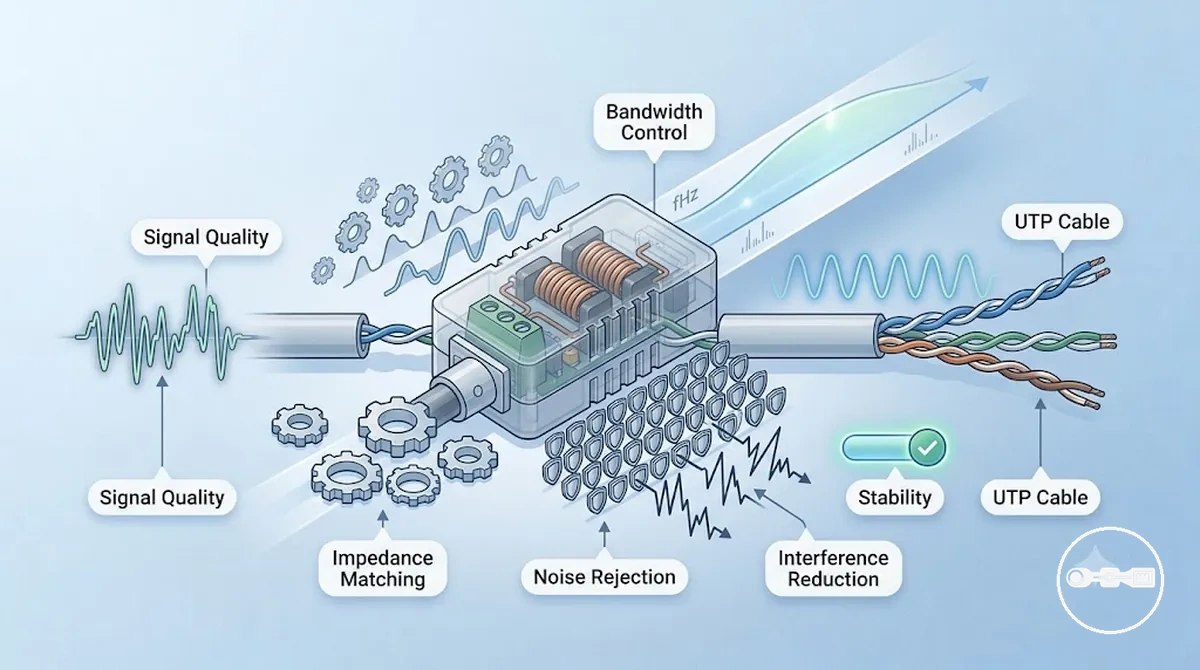

Eine stabile CCTV-Videoübertragung durch einen CCTV-Video-Balun hängt von elektrischen Eigenschaften wie Impedanzanpassung, Störunterdrückung und Bandbreitenverhalten ab. Diese Eigenschaften bestimmen, wie die Signalqualität erhalten bleibt, während das Video durch UTP-Kabel übertragen wird, insbesondere unter wechselnden Installations- und Umgebungsbedingungen. Ihre kombinierte Wirkung hilft, die Verschlechterung zu kontrollieren und unterstützt eine gleichmäßigere Signalstabilität über Entfernungen.
Die Impedanzanpassung steuert, wie effizient das Signal zwischen dem CCTV-Video-Balun und dem UTP-Kabel übertragen wird, und reduziert Reflexionen, die die Klarheit beeinträchtigen können. Die Störunterdrückung verringert den Einfluss elektromagnetischer Störungen und trägt dazu bei, eine sauberere Übertragung zu erhalten, wenn externe elektrische Aktivität vorhanden ist. Das Bandbreitenverhalten bestimmt, wie viele Signalinformationen das System durchlassen kann, und beeinflusst die allgemeine Signalqualität und Konsistenz während der Ausbreitung.
Wenn diese Eigenschaften zusammenwirken, unterstützen sie eine stabilere Übertragung, indem sie Signalverluste reduzieren und die Konsistenz der Videoauslieferung aufrechterhalten. Abhängig von der Kabelqualität und Umgebungsstörungen kann das Gleichgewicht zwischen Impedanz, Störunterdrückung und Bandbreite direkt beeinflussen, wie klar der CCTV-Video-Balun die Videokontinuität zum Empfangssystem bewahrt.
Impedanzanpassung und Störunterdrückung bei der Leistung von Video-Baluns

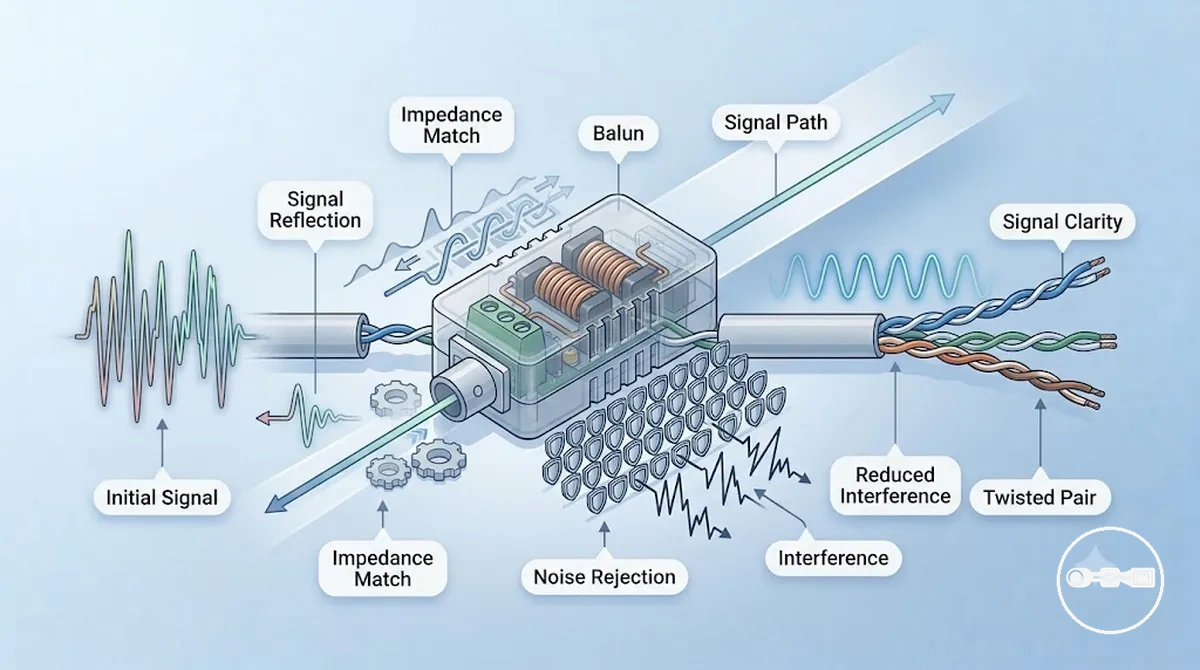

Die Impedanzanpassung in einem CCTV-Video-Balun ist die Angleichung zwischen Quellen- und Kabelimpedanz, die Signalreflexion und -verzerrung reduziert. Diese Angleichung minimiert Fehlanpassungseffekte, die andernfalls die Signalstabilität während der Übertragung beeinträchtigen können.
Die Störunterdrückung beschreibt, wie der Balun und die Twisted-Pair-Struktur elektromagnetische Störungen reduzieren, die das Videosignal beeinträchtigen. Durch die Begrenzung der Störeinkopplung unterstützt sie ein saubereres Übertragungsverhalten und verringert störungsbedingte Signalunterbrechungen.
- Impedanzanpassung reduziert Signalreflexion und -verzerrung durch Fehlanpassung
- Störunterdrückung begrenzt die Auswirkung elektromagnetischer Störungen
- Twisted-Pair-Struktur verbessert das Abschirmungsverhalten gegen externes Rauschen
- Kombinierter Effekt verbessert die Signalklarheit und Übertragungsstabilität
Zusammen verstärken sich Impedanzanpassung und Störunterdrückung gegenseitig, um eine klarere und stabilere Leistung des CCTV-Video-Baluns unter wechselnden Störungs- und Kabelbedingungen zu erhalten.
Bandbreitenverhalten und Entfernungseffekte bei der UTP-Videoübertragung
Das Bandbreitenverhalten bei der UTP-Videoübertragung beschreibt, wie die Bandbreitenkapazität mit der Übertragungsentfernung interagiert, um die Signalqualität und -stabilität zu beeinflussen. Im CCTV-Videokontext stellt eine zunehmende Entfernung höhere Anforderungen an die Bandbreitenkonsistenz, was sich darauf auswirken kann, wie zuverlässig Videodaten durch das UTP-Kabel übertragen werden.
Mit zunehmender Entfernung wird die Dämpfung stärker ausgeprägt, was zu einem allmählichen Signalverlust entlang des Übertragungswegs führt. Diese Verringerung der Signalstärke kann zu einer niedrigeren Videoqualität führen, die sich je nach Kabelbedingungen oft als verminderte Klarheit, erhöhte Instabilität oder inkonsistentes Signalverhalten zeigt.
- Zunehmende Entfernung erhöht die Dämpfungspegel im UTP-Kabel
- Signalverlust verringert die effektive Übertragungsstärke über die Länge
- Bandbreitenbegrenzungen reduzieren die Klarheit und stabile Videoauslieferung
Insgesamt erfordern längere UTP-Kabelstrecken eine sorgfältige Abwägung der Kompromisse zwischen Bandbreite und Entfernung, da das Überschreiten optimaler Übertragungsbedingungen die Videoqualität und Systemstabilität allmählich verringern kann.

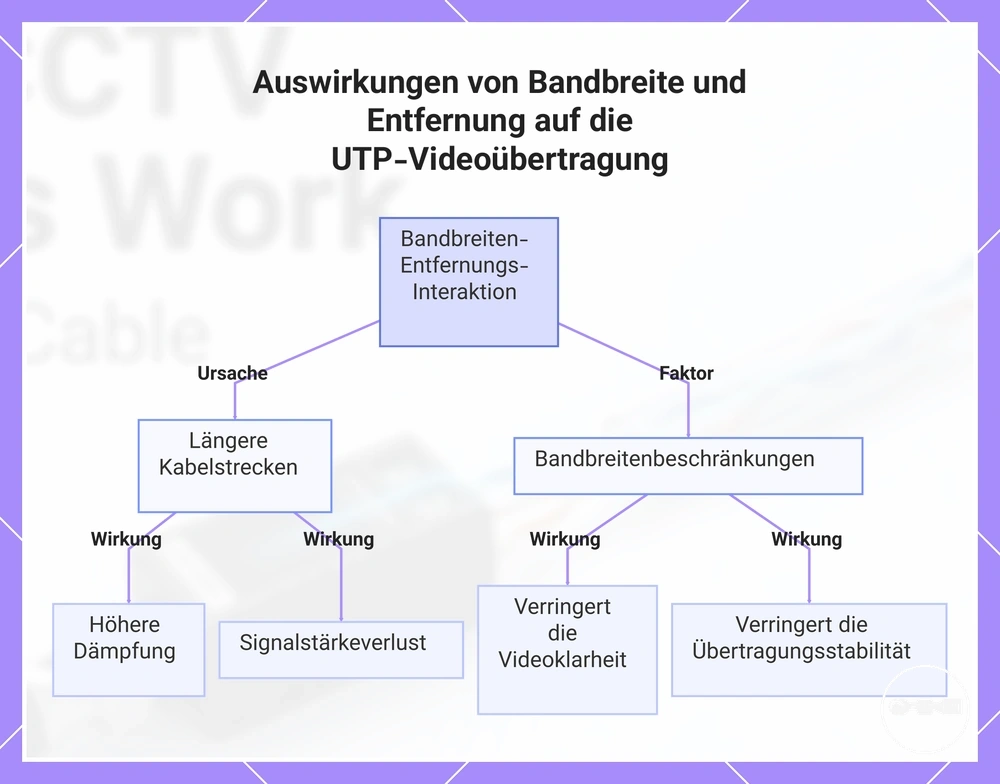

Dieses Diagramm zeigt, wie zunehmende Entfernung und Bandbreitenbeschränkungen zusammenwirken, um die Videoqualität und Stabilität in UTP-Kabelstrecken zu verschlechtern.
Sender-Empfänger-Rollen bei CCTV-Video-Balun-Paaren
Ein CCTV-Balun-Paar ist ein Sender-Empfänger-System, das die Signalumwandlung und den Transport zwischen einer Kamera und einem DVR ermöglicht. Es definiert eine rollenbasierte Struktur, in der Videosignale durch Signalumwandlung verarbeitet und zur Anzeige und Aufzeichnung über das System übertragen werden.
Die Senderrolle arbeitet auf der Kameraseite, wo das eingehende Videosignal in ein übertragungsbereites Format umgewandelt wird. Die Empfängerrolle arbeitet auf der DVR-Seite, wo das eingehende Signal wieder in ein nutzbares Videoausgangssignal zurückgewandelt wird. Diese Rollentrennung unterstützt eine klare Funktionszuordnung zwischen Eingangs- und Ausgangsstufen innerhalb des CCTV-Balun-Paar-Systems und trägt zur Aufrechterhaltung der Signalintegrität unter kompatiblen Bedingungen bei. Die Leistungskonsistenz kann je nach Kabelqualität und Systemkompatibilitätsfaktoren variieren.
| Sender (Kameraseite) | Empfänger (DVR-Seite) |
|---|---|
| Wandelt Kameravideo in ein übertragungsbereites Signal um | Rekonstruiert empfangenes Signal in Anzeigevideo |
| Übernimmt die Vorbereitung des ausgehenden Signals | Übernimmt die Wiederherstellung des eingehenden Signals |
| Leitet den Signalumwandlungsprozess ein | Schließt den Signalrückwandlungsprozess ab |
Zusammen bilden die Sender- und Empfängerrollen ein koordiniertes CCTV-Balun-Paar-System, das stabiles Signalverhalten unterstützt, wenn Systemkompatibilität und Übertragungsbedingungen richtig aufeinander abgestimmt sind.
Ende-zu-Ende-Signalfluss von der CCTV-Kamera zum DVR über das Balun-System
Der Signalfluss in einem CCTV-Video-Balun-System ist ein vollständiger Übertragungsweg, der eine Kamera mit einem DVR über das Balun-System verbindet, unter Verwendung von Signalumwandlung, UTP-Kabelübertragung und Rückwandlungsstufen. Dieser Ende-zu-Ende-Signalfluss beschreibt eine durchgehende Pipeline, in der Videodaten Schritt für Schritt von der Eingabe bis zur endgültigen Decodierung unter variablen Übertragungsbedingungen bewegt werden.
Der vollständige Signalfluss folgt einer linearen Abfolge von Stufen innerhalb des Balun-Systems:
- Kameraausgang – die Kamera erzeugt das ursprüngliche Videosignal
- Signalumwandlung – das Balun-System wandelt das Signal für die Übertragung um
- UTP-Übertragung – das Signal durchläuft das UTP-Kabel als Teil des Übertragungswegs
- Signalrückwandlung – der Empfänger stellt das ursprüngliche Signalformat wieder her
- DVR-Decodierung – der DVR verarbeitet das Signal zur Anzeige und Aufzeichnung
Dieser Signalfluss hängt von der Integrität des Übertragungswegs ab, wobei Entfernung, Störungen und Kabelqualität die allgemeine Signalstabilität und Rekonstruktionsqualität innerhalb des CCTV-Balun-Systems beeinflussen können.

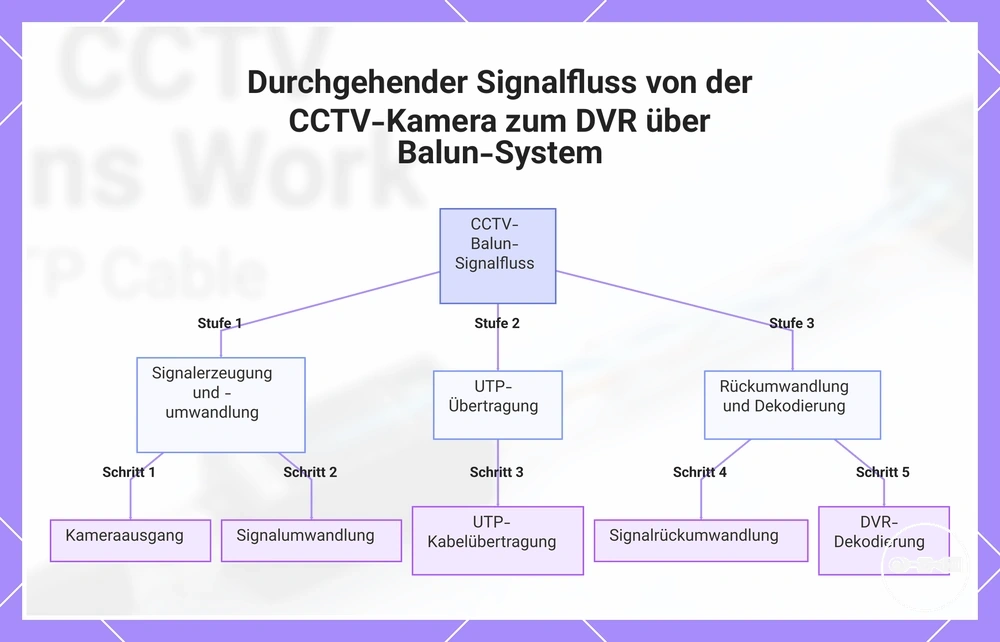

Dieses Diagramm zeigt die lineare Abfolge der Stufen im CCTV-Balun-Signalfluss, vom Kameraausgang bis zur DVR-Dekodierung.
