Principe de fonctionnement des baluns vidéo CCTV sur câble UTP
Un balun vidéo CCTV est un composant de transmission qui permet la transmission de vidéo analogique sur un câble UTP en convertissant les signaux entre les formats asymétriques de la sortie de la caméra et les formats symétriques de la paire torsadée, tout en assurant l'alignement d'impédance pour une communication stable entre la caméra et le système DVR.
Un balun vidéo CCTV fonctionne par conversion de signal qui transforme le signal vidéo asymétrique basé sur BNC de la caméra en un format symétrique adapté à la transmission sur câble UTP. Ce processus contribue à réduire les réflexions de signal grâce à l'alignement d'impédance et assure une résistance aux interférences sur l'ensemble de l'infrastructure de câblage. À l'extrémité de réception, le balun reconvertit le signal symétrique en un format asymétrique pour le décodage par le DVR, permettant une transmission vidéo continue sur l'ensemble du système.
Dans une configuration typique, la caméra émet la vidéo via une connexion coaxiale BNC vers le balun vidéo CCTV, où la conversion de signal prépare celle-ci pour le transport sur le câble UTP à paires torsadées. Le signal circule ensuite dans l'infrastructure de câblage sous forme d'une transmission symétrique conçue pour assurer la stabilité sur distance et la résistance aux interférences. Côté DVR, un second balun reconvertit le signal pour le traitement vidéo, maintenant la continuité entre la caméra et le système d'enregistrement.
Ce principe de fonctionnement de bout en bout maintient un pont continu entre la capture par la caméra et l'enregistrement par le DVR grâce à une conversion de signal structurée et une transmission contrôlée sur le réseau.

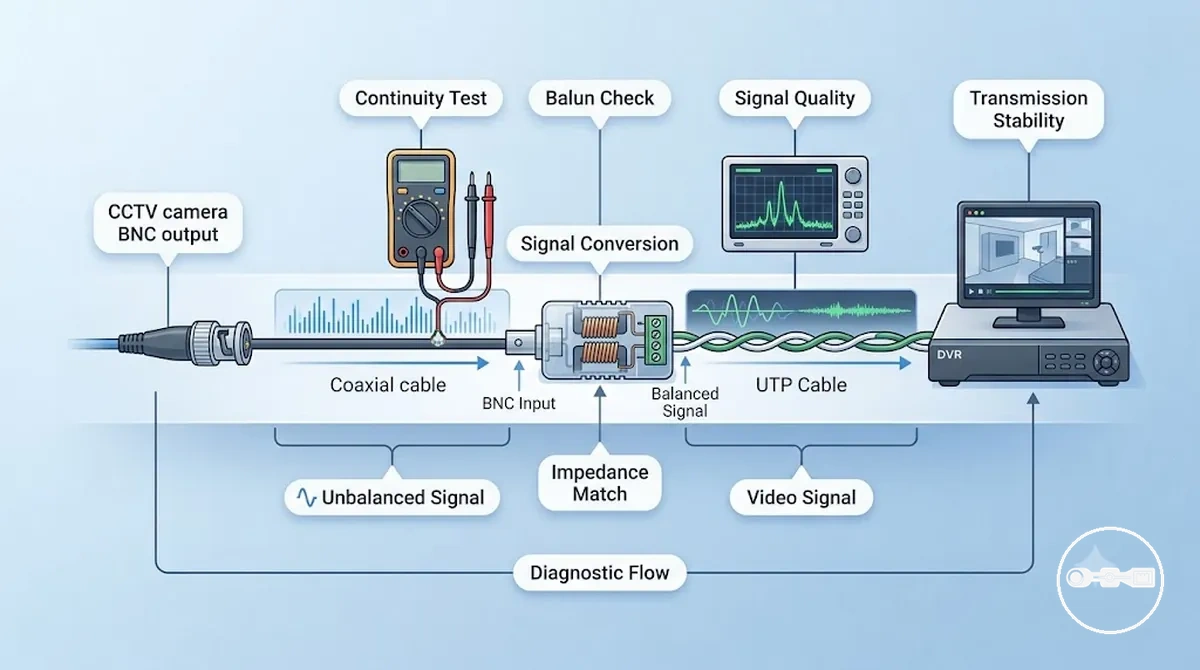

Conversion entre signaux vidéo symétriques et asymétriques dans les baluns CCTV
Un signal symétrique utilise deux conducteurs de polarité opposée, tandis qu'un signal asymétrique transporte le signal vidéo sur un seul conducteur avec une masse partagée dans les systèmes CCTV basés sur BNC. Ce concept est étroitement lié à la définition du balun vidéo CCTV dans la conception pratique des transmissions.
La conversion dans un balun vidéo CCTV transforme le signal vidéo asymétrique BNC en un format symétrique adapté à la transmission sur câble UTP. Cette adaptation de signal assure l'adaptation d'impédance, ce qui contribue à réduire les réflexions et à maintenir la stabilité de la transmission sur le câblage à paires torsadées. En alignant le comportement du signal sur les caractéristiques électriques de l'infrastructure de câblage, le système améliore la continuité du signal vidéo et la résistance aux interférences pendant la transmission.
La transmission directe depuis une sortie asymétrique BNC sur de longues distances est limitée car le signal vidéo est plus exposé à la dégradation et aux interférences sans le support de la structure symétrique. Sans conversion, les déséquilibres d'impédance et la sensibilité au bruit peuvent réduire l'intégrité du signal sur les câbles UTP standard. C'est pourquoi les systèmes CCTV s'appuient sur la conversion symétrique via un balun vidéo CCTV pour maintenir une transmission vidéo plus stable entre la caméra et le DVR.
Ce processus de conversion garantit que le comportement du signal reste plus cohérent dans différentes conditions de câble, contribuant à la stabilité globale de la transmission dans les installations CCTV.

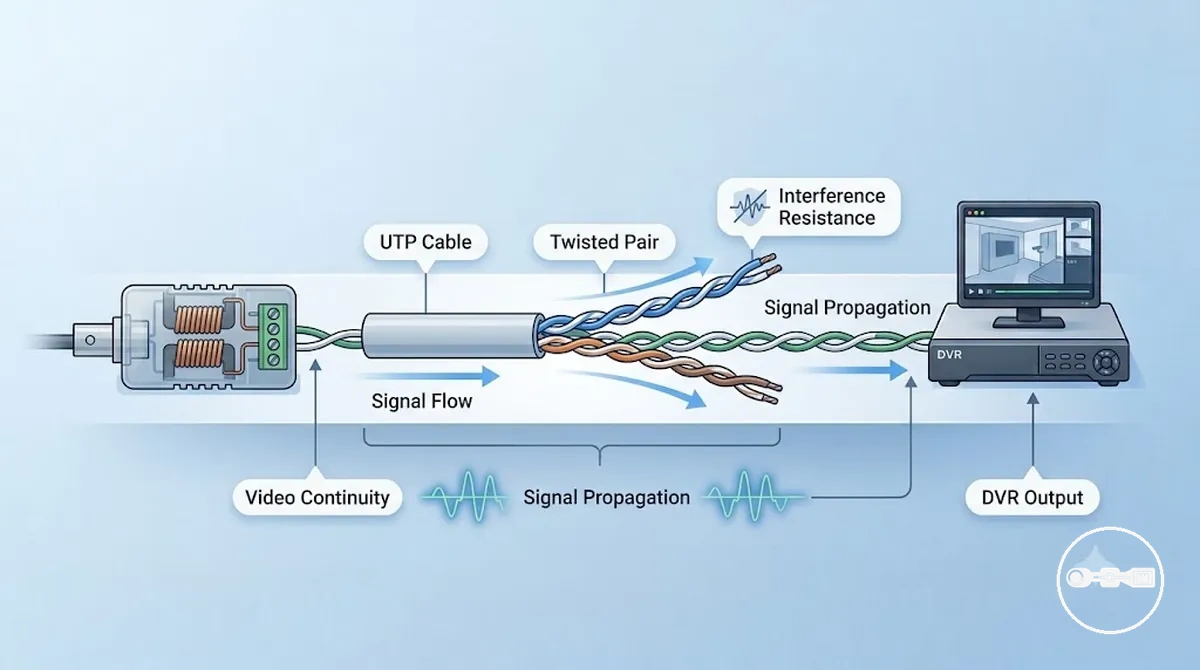

Comment la vidéo circule dans un câble à paires torsadées (UTP/CAT5/CAT6)
Après la conversion du signal dans un balun vidéo CCTV, le signal vidéo se propage dans le câblage à paires torsadées sous forme d'une transmission symétrique conçue pour maintenir la stabilité du signal sur la distance. Cette propagation répartit l'énergie électrique entre les conducteurs appariés, ce qui contribue à réduire la sensibilité au bruit par rapport à une transmission asymétrique. Le comportement du signal à l'intérieur du câble UTP dépend de la qualité du câble, des conditions environnementales et d'un bon alignement d'impédance.
À l'intérieur d'un câble UTP CAT5, CAT5e et CAT6, le signal vidéo circule dans des paires de cuivre torsadées de manière serrée qui améliorent la résistance aux interférences en annulant le bruit externe pendant la propagation du signal. La structure torsadée du câble favorise un comportement de transmission plus stable, bien que l'atténuation et la perte de signal puissent varier selon la distance et l'environnement d'installation. Dans de nombreuses installations CCTV, les câbles CAT5 et CAT6 sont utilisés comme support de transmission après que le balun vidéo CCTV a converti le signal en un format symétrique adapté à l'infrastructure à paires torsadées.
Par exemple, une caméra CCTV envoie la vidéo via une connexion BNC vers un balun vidéo CCTV, où elle est convertie en signal symétrique avant d'entrer dans le câble UTP. Le signal circule ensuite dans la structure à paires torsadées vers le DVR, où il est reçu et retraité en un flux vidéo visualisable. Ce flux caméra-vers-DVR dépend d'une propagation stable du signal dans le chemin du câble, soutenue par la résistance aux interférences et un comportement de transmission cohérent sur le réseau.
Ce chemin de transmission aide à maintenir la continuité vidéo de la caméra au système d'enregistrement en maintenant un comportement de signal contrôlé à travers l'infrastructure à paires torsadées.

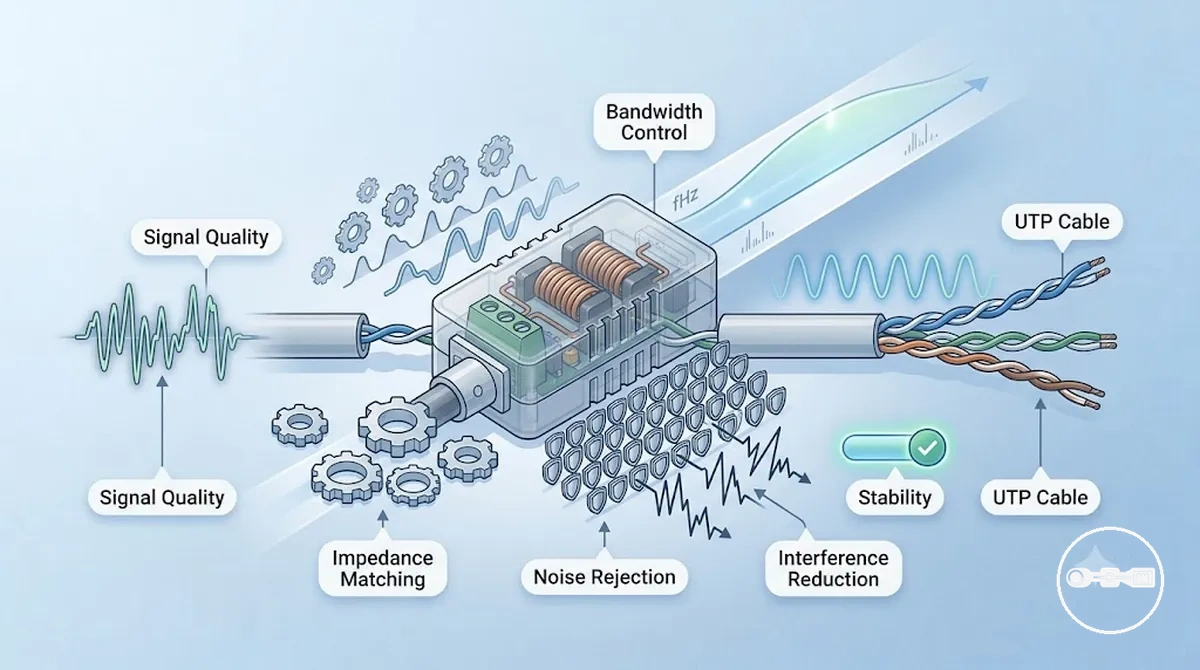

Attributs électriques permettant une transmission vidéo CCTV stable
La transmission vidéo CCTV stable via un balun vidéo CCTV dépend d'attributs électriques tels que l'adaptation d'impédance, la réjection du bruit et le comportement de la bande passante. Ces attributs définissent comment la qualité du signal est maintenue pendant que la vidéo circule dans le câble UTP, en particulier dans des conditions d'installation et d'environnement variables. Leur effet combiné contribue à contrôler la dégradation et favorise une stabilité du signal plus cohérente sur la distance.
L'adaptation d'impédance contrôle l'efficacité avec laquelle le signal se déplace entre le balun vidéo CCTV et le câble UTP, réduisant les réflexions qui peuvent diminuer la netteté. La réjection du bruit réduit l'influence des interférences électromagnétiques, contribuant à préserver une transmission plus propre là où une activité électrique externe est présente. Le comportement de la bande passante détermine la quantité d'informations du signal pouvant traverser le système, influençant la qualité globale du signal et sa cohérence pendant la propagation.
Lorsque ces attributs fonctionnent ensemble, ils favorisent une transmission plus stable en réduisant la perte de signal et en maintenant la cohérence de la livraison vidéo. Selon la qualité du câble et les interférences environnementales, l'équilibre entre l'impédance, la réjection du bruit et la bande passante peut affecter directement la manière dont le balun vidéo CCTV préserve la continuité vidéo jusqu'au système récepteur.

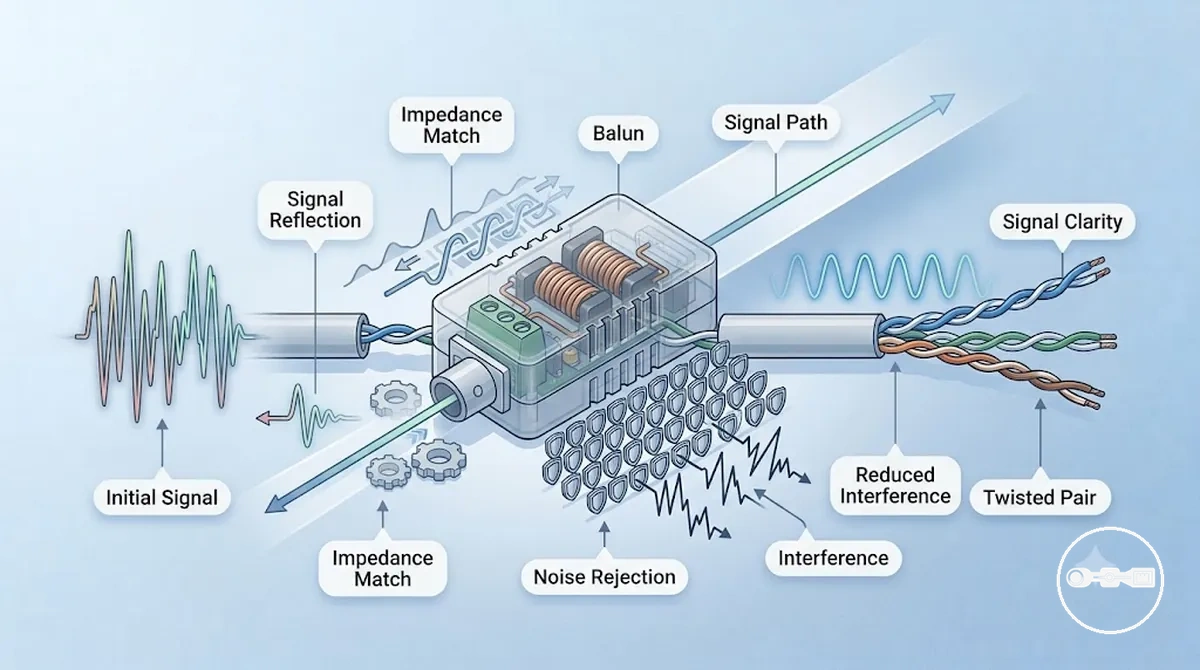

Adaptation d'impédance et réjection du bruit dans les performances des baluns vidéo
L'adaptation d'impédance dans un balun vidéo CCTV est l'alignement entre l'impédance de la source et celle du câble qui réduit la réflexion et la distorsion du signal. Cet alignement minimise les effets de déséquilibre qui pourraient sinon affaiblir la stabilité du signal pendant la transmission.
La réjection du bruit décrit comment le balun et la structure à paires torsadées réduisent les interférences électromagnétiques affectant le signal vidéo. En limitant la captation d'interférences, elle favorise un comportement de transmission plus propre et réduit les perturbations du signal liées au bruit.
- Adaptation d'impédance réduit la réflexion et la distorsion du signal dues au déséquilibre
- Réjection du bruit limite l'impact des interférences électromagnétiques
- Structure à paires torsadées améliore le comportement de blindage contre le bruit externe
- Effet combiné améliore la clarté du signal et la stabilité de la transmission
Ensemble, l'adaptation d'impédance et la réjection du bruit se renforcent mutuellement pour maintenir des performances de balun vidéo CCTV plus claires et plus stables dans des conditions variables d'interférences et de câble.
Comportement de la bande passante et effets de la distance dans la transmission vidéo UTP
Le comportement de la bande passante dans la transmission vidéo UTP décrit comment la capacité de bande passante interagit avec la distance de transmission pour influencer la qualité et la stabilité du signal. Dans un contexte vidéo CCTV, l'augmentation de la distance exerce une plus grande demande sur la cohérence de la bande passante, ce qui peut affecter la fiabilité avec laquelle les données vidéo sont transportées sur le câble UTP.
À mesure que la distance augmente, l'atténuation devient plus prononcée, entraînant une perte progressive de signal sur le chemin de transmission. Cette réduction de la puissance du signal peut entraîner une qualité vidéo moindre, se manifestant souvent par une clarté réduite, une instabilité accrue ou des performances de signal irrégulières selon les conditions du câble.
- Augmentation de la distance élève les niveaux d'atténuation dans le câble UTP
- Perte de signal réduit la puissance de transmission effective sur la longueur
- Limites de bande passante réduisent la clarté et la livraison vidéo stable
Globalement, les lignes de câble UTP plus longues nécessitent une prise en compte attentive des compromis entre bande passante et distance, car le dépassement des conditions de transmission optimales peut réduire progressivement la qualité vidéo et la stabilité du système.

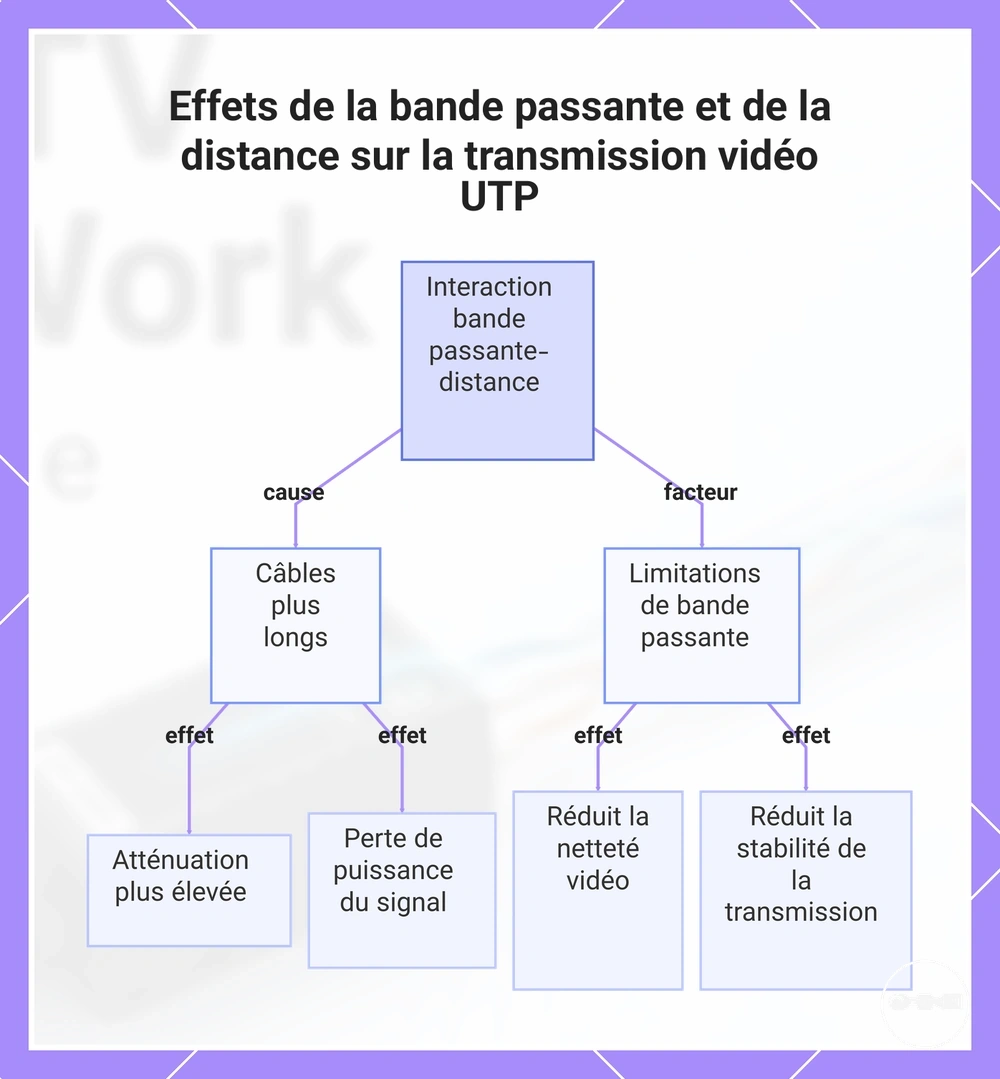

Ce graphique montre comment l'augmentation de la distance et les limitations de bande passante interagissent pour dégrader la qualité et la stabilité du signal vidéo dans les câbles UTP.
Rôles d'émetteur et de récepteur dans les paires de baluns vidéo CCTV
Une paire de baluns CCTV est un système émetteur-récepteur qui permet la conversion et le transport du signal entre une caméra et un DVR. Elle définit une structure basée sur les rôles où les signaux vidéo sont traités par conversion de signal et transférés sur le système pour l'affichage et l'enregistrement.
Le rôle d'émetteur opère du côté de la caméra, où le signal vidéo entrant est converti en un format prêt pour la transmission. Le rôle de récepteur opère du côté du DVR, où le signal entrant est reconverti en une sortie vidéo utilisable. Cette séparation des rôles assure un mappage clair des fonctions entre les étapes d'entrée et de sortie au sein du système de paire de baluns CCTV et aide à maintenir l'intégrité du signal dans des conditions compatibles. La cohérence des performances peut varier selon la qualité du câble et les facteurs de compatibilité du système.
| Émetteur (côté caméra) | Récepteur (côté DVR) |
|---|---|
| Convertit la vidéo de la caméra en signal prêt pour la transmission | Reconstruit le signal reçu en vidéo d'affichage |
| Gère la préparation du signal sortant | Gère la récupération du signal entrant |
| Initie le processus de conversion du signal | Achève le processus de reconversion du signal |
Ensemble, les rôles d'émetteur et de récepteur forment un système coordonné de paire de baluns CCTV qui favorise un comportement stable du signal lorsque la compatibilité du système et les conditions de transmission sont correctement alignées.
Flux de signal de bout en bout de la caméra CCTV au DVR via le système de balun
Le flux de signal dans un système de balun vidéo CCTV est un chemin de transmission complet qui relie une caméra à un DVR via le système de balun en utilisant la conversion de signal, la transmission par câble UTP et les étapes de reconversion. Ce flux de signal de bout en bout décrit un pipeline continu où les données vidéo se déplacent étape par étape de l'entrée au décodage final dans des conditions de transmission variables.
Le flux de signal complet suit une séquence linéaire d'étapes au sein du système de balun :
- Sortie caméra – la caméra génère le signal vidéo original
- Conversion du signal – le système de balun convertit le signal pour la transmission
- Transmission UTP – le signal circule dans le câble UTP dans le cadre du chemin de transmission
- Reconversion du signal – le récepteur restaure le format de signal original
- Décodage DVR – le DVR traite le signal pour l'affichage et l'enregistrement
Ce flux de signal dépend de l'intégrité du chemin de transmission, où la distance, les interférences et la qualité du câble peuvent influencer la stabilité globale du signal et la qualité de reconstruction au sein du système de balun CCTV.

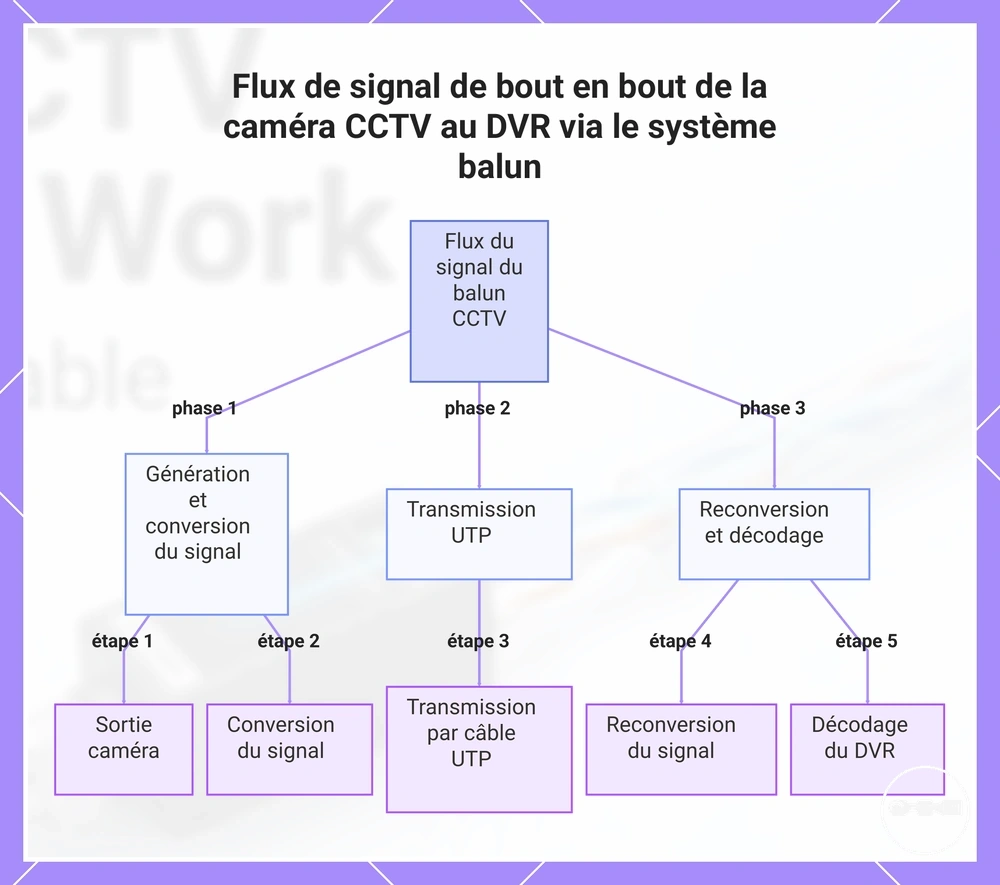

Ce diagramme montre la séquence linéaire des phases du flux de signal du balun CCTV, de la sortie de la caméra au décodage du DVR.
