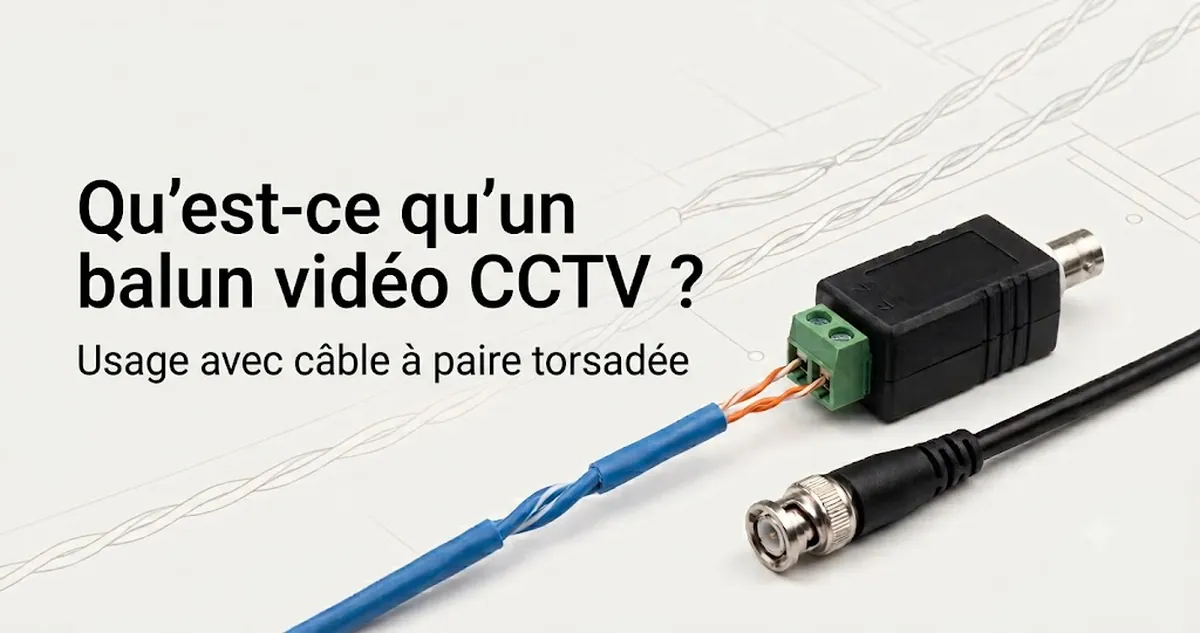

Signification du balun vidéo CCTV et son rôle dans les systèmes de transmission de signaux CCTV
Un balun vidéo CCTV est un dispositif d'interface de signal utilisé dans la transmission de signaux CCTV qui connecte les systèmes de câble coaxial (BNC) à l'infrastructure de câble UTP. Il assure la conversion de signal et l'adaptation d'impédance pour maintenir un transfert de signal vidéo stable entre différents types de câblage, permettant au système CCTV de transporter un signal vidéo cohérent dans des conditions d'installation variées. Dans de nombreuses configurations, il est utilisé pour étendre la distance de transmission et permettre des dispositions de câblage plus flexibles.
Dans un système CCTV, il s'intègre comme composant de pontage entre la caméra CCTV et le dispositif d'enregistrement, permettant au signal vidéo de passer d'une sortie coaxiale à un chemin de câble UTP. Cette adaptation aide à maintenir la stabilité de la transmission du signal tout en harmonisant les différentes normes de câblage au sein de la même infrastructure CCTV. Selon la qualité de l'installation et l'état des câbles, il permet une conception de système plus flexible là où des contraintes de distance ou de routage existent. Le balun vidéo CCTV agit comme un lien fonctionnel dans la chaîne globale de transmission du signal et prépare le terrain pour des sections plus détaillées sur le fonctionnement et les comparaisons.
Ce qu'est un balun vidéo CCTV et comment il convertit les signaux CCTV entre types de câbles
Un balun vidéo CCTV est un dispositif qui permet la conversion de signal entre les systèmes de câble coaxial et l'infrastructure de câble UTP dans la transmission de signaux CCTV, assurant la compatibilité entre différents formats de câblage. Il agit comme une passerelle pour le transfert de signal vidéo analogique et est couramment utilisé dans les configurations de système CCTV où l'infrastructure du guide des baluns vidéo CCTV est impliquée pour maintenir une transmission stable entre types de câbles mixtes.
Le balun vidéo CCTV fonctionne en adaptant le signal vidéo entre une sortie coaxiale à connecteur BNC et un câble UTP à paires torsadées, permettant au même signal vidéo CCTV de voyager à travers différents supports physiques. Ce processus implique l'adaptation d'impédance et la transformation de signal symétrique à asymétrique, ce qui aide à réduire les problèmes de désadaptation pendant la transmission. Dans de nombreuses dispositions de système CCTV, cette fonction permet un comportement plus cohérent du signal vidéo lorsque les types de câbles ou les distances varient, selon la qualité de l'installation et l'état des câbles.
Par exemple, une caméra CCTV utilisant une sortie à connecteur BNC peut être connectée via un balun vidéo CCTV à une ligne de câble UTP, qui transporte ensuite le signal vidéo analogique vers un DVR. À l'extrémité de réception, un autre balun peut reconvertir le signal pour la compatibilité avec le DVR, permettant une transmission de bout en bout sur un câblage mixte. Cette configuration permet un routage flexible dans les installations CCTV où le câblage coaxial direct peut être limité ou moins pratique.

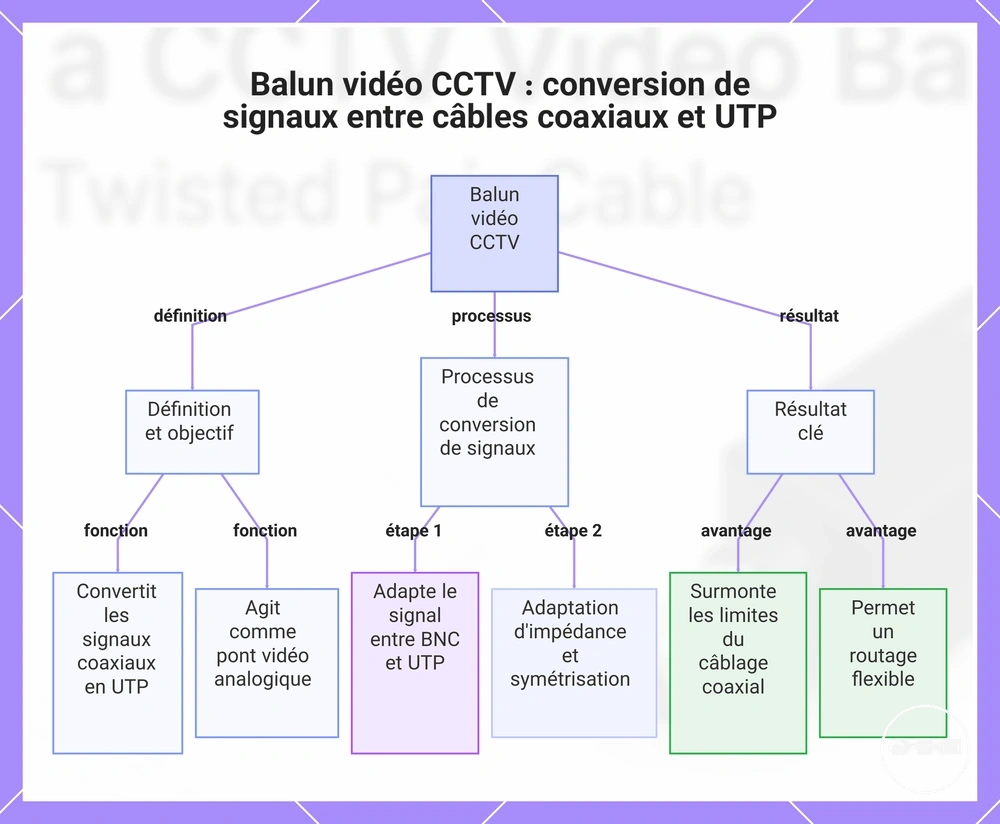

Ce graphique définit un balun vidéo CCTV, explique son processus de conversion de signaux et met en évidence l'avantage clé d'un routage d'installation flexible.
À quoi sert un balun vidéo CCTV dans les installations pratiques de caméras CCTV
Un balun vidéo CCTV est utilisé dans les installations pratiques de caméras CCTV pour permettre la transmission du signal vidéo sur câble UTP au lieu de reposer uniquement sur le câble coaxial. Il favorise la flexibilité d'installation en permettant aux connexions de caméras CCTV de s'intégrer à différentes configurations de câblage tout en assurant la livraison du signal vidéo CCTV à un DVR. Dans de nombreuses configurations, il contribue à étendre la distance de transmission en fonction de la qualité du câble et des conditions générales du système.
Dans un scénario d'installation typique, une caméra CCTV située à un angle de bâtiment peut émettre sa vidéo via un connecteur BNC relié à un balun vidéo CCTV. Le signal est ensuite transporté par une ligne de câble UTP sur des chemins de routage plus longs où l'installation de câble coaxial peut être difficile. À l'autre extrémité, un autre balun relie la ligne UTP au DVR, permettant au signal vidéo analogique d'être reçu et enregistré. Cette configuration est couramment utilisée dans les systèmes CCTV où un routage de câble flexible et une distance de transmission étendue sont requis dans des conditions pratiques de site.

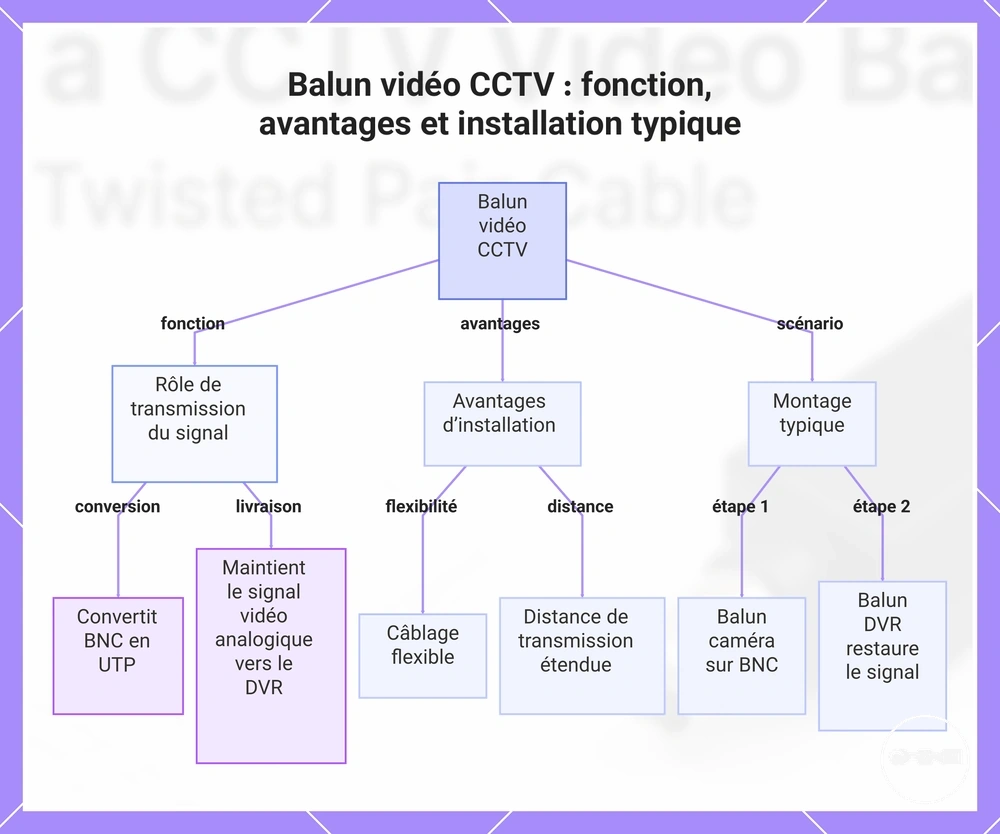

Ce graphique présente la fonction principale, les avantages d’installation et le montage typique d’un balun vidéo CCTV dans des installations pratiques de caméras.
Comment les baluns vidéo CCTV transmettent la vidéo sur câble UTP et paires torsadées
Un balun vidéo CCTV permet la transmission vidéo CCTV sur câble à paires torsadées et UTP en convertissant le signal dans un format symétrique adapté aux chemins de câblage structuré. Cela permet une livraison stable de la vidéo CCTV sur des distances plus longues où le câble coaxial seul peut être limité.
Le processus de transmission repose sur l'équilibre du signal, où le balun vidéo CCTV aligne les caractéristiques électriques du câble à paires torsadées pour améliorer la compatibilité avec les signaux vidéo CCTV analogiques. Cet équilibre du signal favorise la réduction du bruit en diminuant les interférences pouvant affecter la transmission sur câble UTP, lesquelles peuvent varier selon les conditions d'installation et la qualité du câble. En conséquence, la stabilité de la transmission peut s'améliorer dans de nombreuses dispositions de système CCTV, surtout lorsque la distance et la complexité du routage augmentent. En termes EAV, le type de câble (UTP / câble à paires torsadées) influence le comportement du signal (équilibre et gestion des interférences), ce qui affecte directement la stabilité de la transmission vidéo CCTV. Ces comportements sont souvent pris en compte avec le fonctionnement des baluns vidéo CCTV et les exigences du câble UTP lors de l'évaluation de la conception du câblage structuré.
Dans un exemple de flux simple, une caméra CCTV envoie son signal vidéo via une connexion basée sur UTP à l'aide d'un balun vidéo CCTV au lieu d'une transmission coaxiale directe. Le signal parcourt le câblage à paires torsadées jusqu'au système d'enregistrement, où un autre balun rétablit la compatibilité pour l'entrée du DVR. Cette configuration permet une transmission vidéo CCTV avec un routage plus flexible tout en maintenant une stabilité utilisable dans des environnements d'installation typiques.

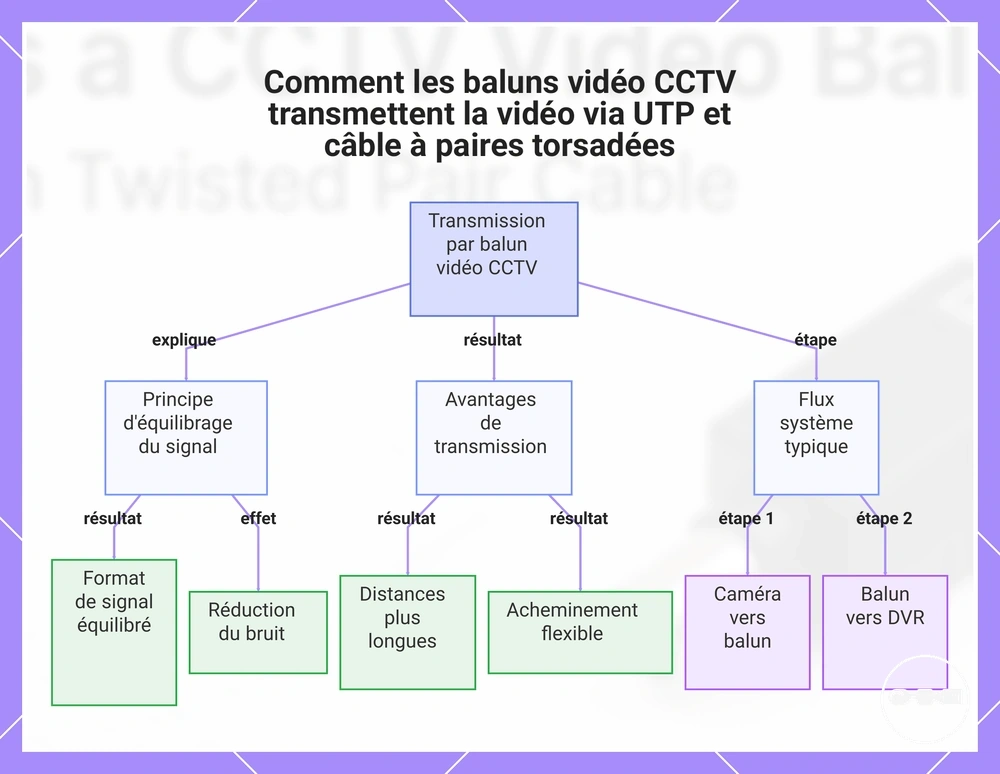

Ce graphique montre comment un balun vidéo CCTV transmet la vidéo via des câbles UTP et à paires torsadées, incluant le principe d'équilibrage du signal, les avantages de transmission et un flux système typique.
Pourquoi les baluns vidéo CCTV sont utilisés à la place du câble coaxial dans les systèmes CCTV
Les conceptions de système CCTV peuvent utiliser un câble UTP avec balun à la place du câble coaxial en fonction de la flexibilité d'installation, des besoins de rénovation, des exigences de distance de transmission et de l'efficacité des coûts. Le choix est généralement guidé par la capacité de l'infrastructure existante à supporter une extension ou une adaptation sans remplacement majeur du câblage.
Le choix entre le câble coaxial et le câble UTP dans un système CCTV dépend du contexte d'installation plutôt que d'une préférence universelle. Le câble coaxial est souvent utilisé dans les configurations directes et traditionnelles, tandis que le câble UTP avec une interface balun peut prendre en charge les projets de rénovation où un câblage structuré existant est réutilisé ou étendu. La flexibilité d'installation peut être plus élevée en présence de contraintes de routage ou d'infrastructure mixte, tandis que l'efficacité des coûts peut varier selon l'utilisation des matériaux et les besoins en main-d'œuvre. Pour les scénarios d'extension du système, les configurations basées sur balun peuvent permettre des dispositions plus évolutives sans nécessiter le remplacement complet du câble. Ces considérations sont souvent évaluées avec les types de baluns actifs et passifs lors du choix d'une approche de conception de système CCTV appropriée.

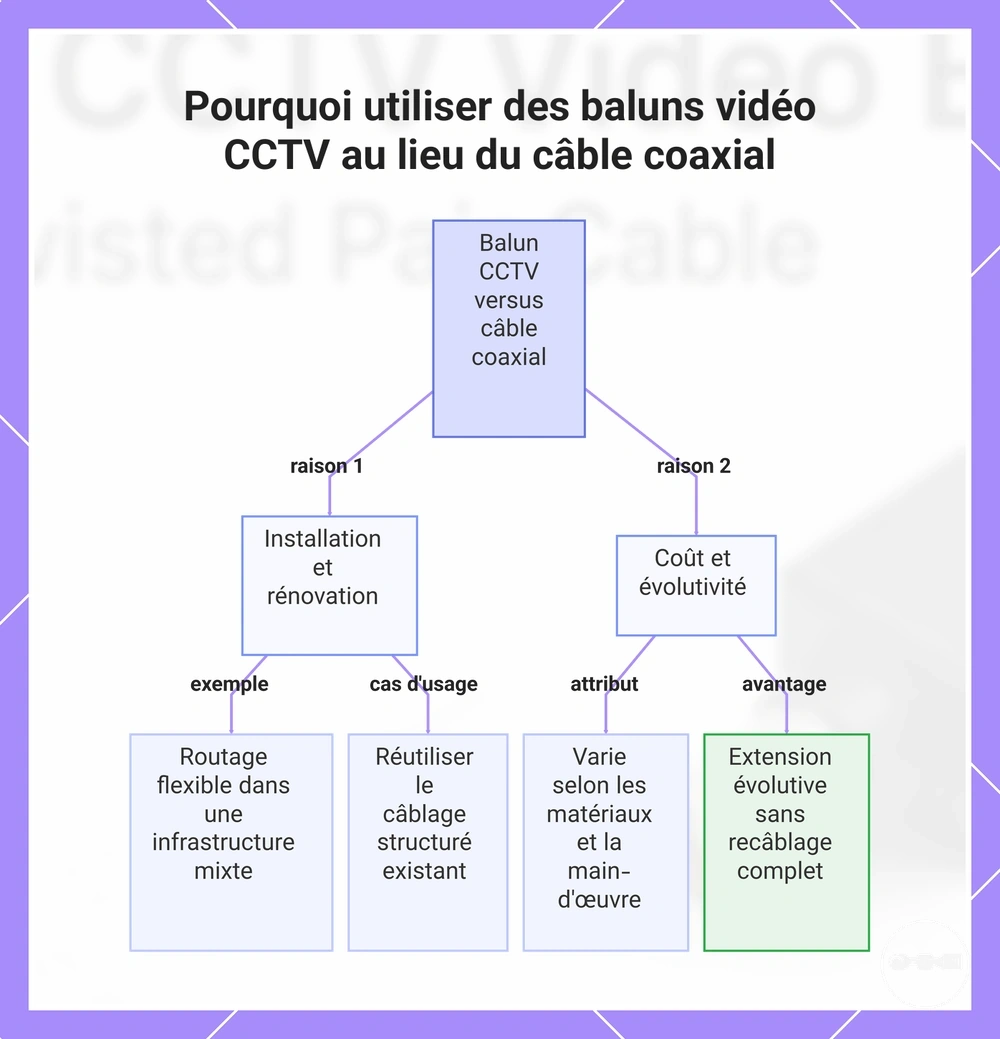

Ce graphique explique les principaux facteurs de décision pour choisir le câble UTP avec balun plutôt que le câble coaxial, y compris le contexte d'installation et l'évolutivité des coûts.
Balun vidéo CCTV ou câble coaxial : Différences clés dans le traitement du signal et l'installation
La transmission vidéo CCTV compare deux approches principales : le câble coaxial et le câble UTP avec balun, chacune traitant le comportement du signal et les exigences d'installation différemment. Le choix entre elles dépend de la manière dont un système CCTV est conçu pour le traitement du signal, le contrôle des interférences et les conditions d'installation.
Le câble coaxial assure un traitement direct du signal vidéo CCTV avec une voie dédiée unique, ce qui peut offrir un comportement prévisible dans les installations stables mais peut être moins flexible lorsque les configurations du système changent. La transmission UTP avec balun adapte le signal vidéo CCTV aux environnements à paires torsadées, ce qui peut améliorer la flexibilité d'installation, en particulier dans les projets de rénovation où l'infrastructure existante est réutilisée. La résistance aux interférences diffère selon l'environnement et la qualité du câble, le câble coaxial reposant sur le blindage et les configurations avec balun reposant sur les caractéristiques de transmission symétrique. En termes de distance et de performance, les deux approches peuvent assurer la transmission vidéo CCTV, mais les résultats varient selon la qualité de l'installation, le type de câble et la conception du système. Les décisions d'installation sont souvent influencées par l'efficacité des coûts, l'infrastructure disponible et le fait que le système CCTV soit nouvellement déployé ou étendu. Ces choix de conception peuvent également concerner les connecteurs de balun vidéo CCTV utilisés aux points d'interface entre les types de câblage.

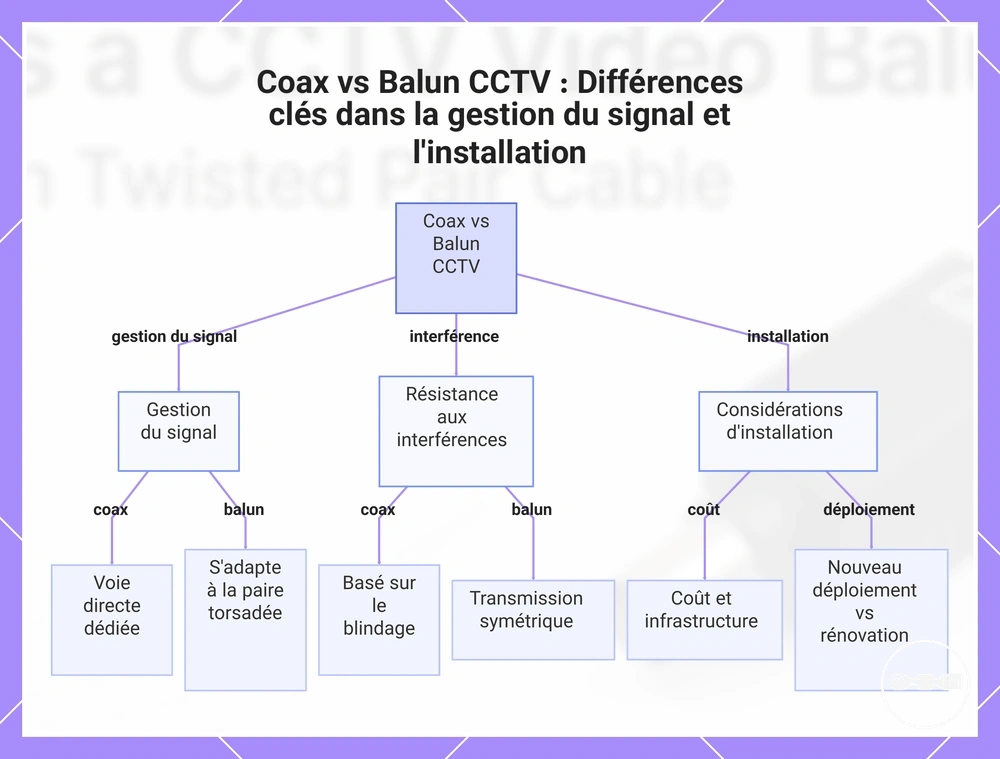

Ce graphique compare la transmission par câble coaxial et par UTP avec balun en CCTV, en se concentrant sur la gestion du signal, la résistance aux interférences et les facteurs d'installation.
Fonctions de signal principales et rôles électriques à l'intérieur d'un balun vidéo CCTV
Un balun vidéo CCTV est un composant d'interface de signal interne qui prend en charge la transmission vidéo CCTV en gérant le comportement électrique entre les systèmes de câblage connectés. Son rôle se concentre sur le maintien de la stabilité grâce à des mécanismes contrôlés de gestion du signal tels que l'adaptation d'impédance et l'équilibre du signal.
La fonction interne d'un balun vidéo CCTV repose sur la manière dont il coordonne l'adaptation d'impédance, l'équilibre du signal et la réduction du bruit pendant la transmission vidéo CCTV. L'adaptation d'impédance aide à aligner les caractéristiques électriques entre les lignes connectées, ce qui peut favoriser un comportement vidéo CCTV plus stable selon les conditions d'installation et la qualité du câble. L'équilibre du signal répartit les propriétés électriques sur le chemin de transmission, ce qui peut réduire les interférences et contribuer à la réduction du bruit dans les environnements électriquement actifs. Ces fonctions combinées déterminent la manière dont le balun traite le comportement de transmission sans altérer le contenu vidéo d'origine. L'effet qui en résulte est généralement une stabilité améliorée dans le traitement du signal, bien que les performances réelles puissent varier en fonction de la disposition du système, de la distance et des facteurs d'interférence environnementaux.
