Significado del balun de vídeo CCTV y su función en los sistemas de transmisión de señal CCTV
Un balun de vídeo CCTV es un dispositivo de interfaz de señal usado en la transmisión de señal CCTV que conecta sistemas de cable coaxial (BNC) con infraestructura de cable UTP. Permite la conversión de señal y la adaptación de impedancia para mantener una transferencia estable de señal de vídeo entre distintos tipos de cableado, asegurando que el sistema CCTV pueda transportar una señal de vídeo uniforme en diferentes condiciones de instalación. En muchas configuraciones, sirve para extender la distancia de transmisión y permitir disposiciones de cableado más flexibles.
Se integra en un sistema CCTV como puente entre la cámara CCTV y el dispositivo de grabación, permitiendo que la señal de vídeo pase desde una salida de coaxial a una ruta de cable UTP. Esta adaptación ayuda a mantener la estabilidad de la transmisión de señal mientras alinea diferentes estándares de cableado dentro de la misma infraestructura CCTV. Dependiendo de la calidad de la instalación y el estado del cable, permite un diseño de sistema más flexible cuando existen limitaciones de distancia o de ruta. El balun de vídeo CCTV actúa por tanto como un enlace funcional en la cadena general de transmisión de señal y sienta la base para secciones operativas y de comparación más detalladas.

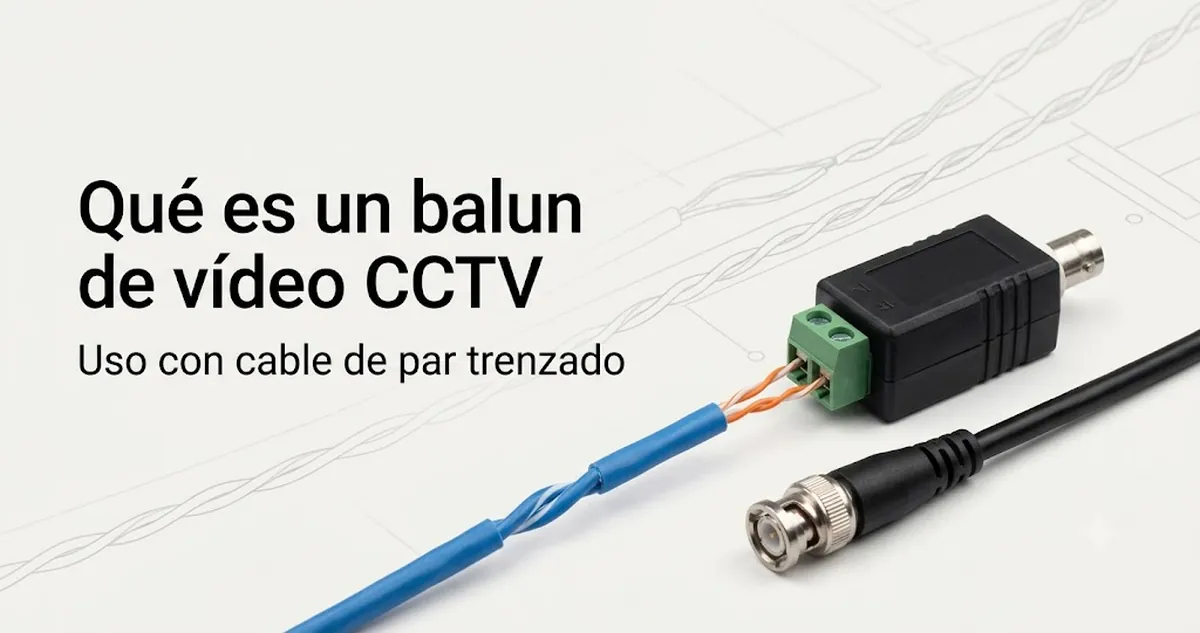

Qué es un balun de vídeo CCTV y cómo convierte señales CCTV entre tipos de cable
Un balun de vídeo CCTV es un dispositivo que permite la conversión de señal entre sistemas de cable coaxial e infraestructura de cable UTP en la transmisión de señal CCTV, facilitando la compatibilidad entre diferentes formatos de cableado. Actúa como puente para la transferencia de señal de vídeo analógica y se utiliza comúnmente en configuraciones de sistema CCTV donde está implicada la infraestructura de guía de baluns de vídeo CCTV para mantener una transmisión estable entre tipos de cable mixtos.
El balun de vídeo CCTV funciona adaptando la señal de vídeo entre una salida coaxial basada en conector BNC y un cable UTP de par trenzado, permitiendo que la misma señal de vídeo CCTV viaje a través de diferentes medios físicos. Este proceso implica adaptación de impedancia y transformación de señal balanceada a no balanceada, lo que ayuda a reducir problemas de desajuste durante la transmisión. En muchas disposiciones de sistema CCTV, esta función permite un comportamiento más uniforme de la señal de vídeo cuando varían los tipos de cable o las distancias, dependiendo de la calidad de la instalación y del estado del cable.
Por ejemplo, una cámara CCTV con salida de conector BNC se puede conectar mediante un balun de vídeo CCTV a un tendido de cable UTP, que luego transporta la señal de vídeo analógica hacia un DVR. En el extremo receptor, otro balun puede convertir la señal de vuelta para la compatibilidad con el DVR, permitiendo la transmisión de extremo a extremo sobre cableado mixto. Esta configuración permite un enrutamiento flexible en instalaciones CCTV donde el cableado coaxial directo puede ser limitado o menos práctico.

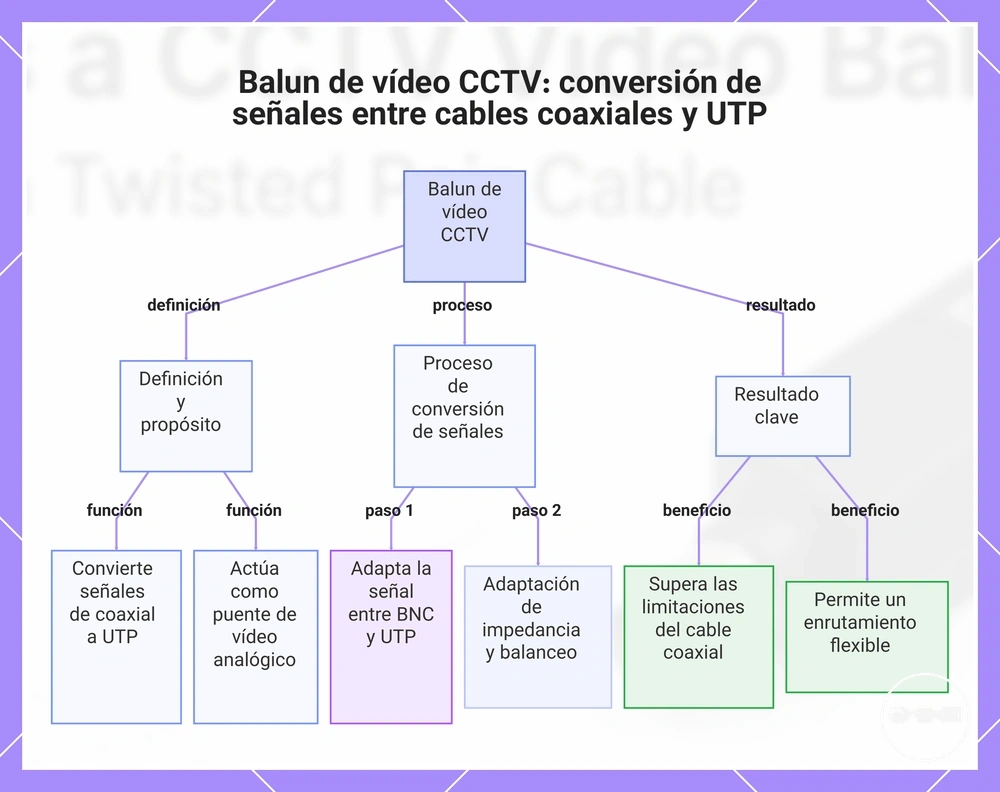

Este gráfico define un balun de vídeo CCTV, explica su proceso de conversión de señales y destaca el beneficio clave de un enrutamiento de instalación flexible.
Qué hace un balun de vídeo CCTV en instalaciones prácticas de cámaras CCTV
Un balun de vídeo CCTV se usa en instalaciones prácticas de cámaras CCTV para permitir la transmisión de señal de vídeo sobre cable UTP en lugar de depender únicamente del cable coaxial. Ofrece flexibilidad de instalación al permitir que las conexiones de la cámara CCTV se integren con diferentes disposiciones de cableado mientras mantiene la entrega de la señal de vídeo CCTV a un DVR. En muchas configuraciones, ayuda a extender la distancia de transmisión dependiendo de la calidad del cable y las condiciones generales del sistema.
En un escenario de instalación típico, una cámara CCTV situada en una esquina del edificio puede emitir su vídeo a través de un conector BNC conectado a un balun de vídeo CCTV. La señal se transporta entonces a través de un tendido de cable UTP por rutas más largas donde el cable coaxial puede ser difícil de instalar. En el otro extremo, otro balun conecta la línea UTP de vuelta al DVR, permitiendo que la señal de vídeo analógica sea recibida y grabada. Esta configuración se usa habitualmente en sistemas CCTV donde se requiere un enrutamiento de cable flexible y una distancia de transmisión extendida bajo limitaciones prácticas del sitio.

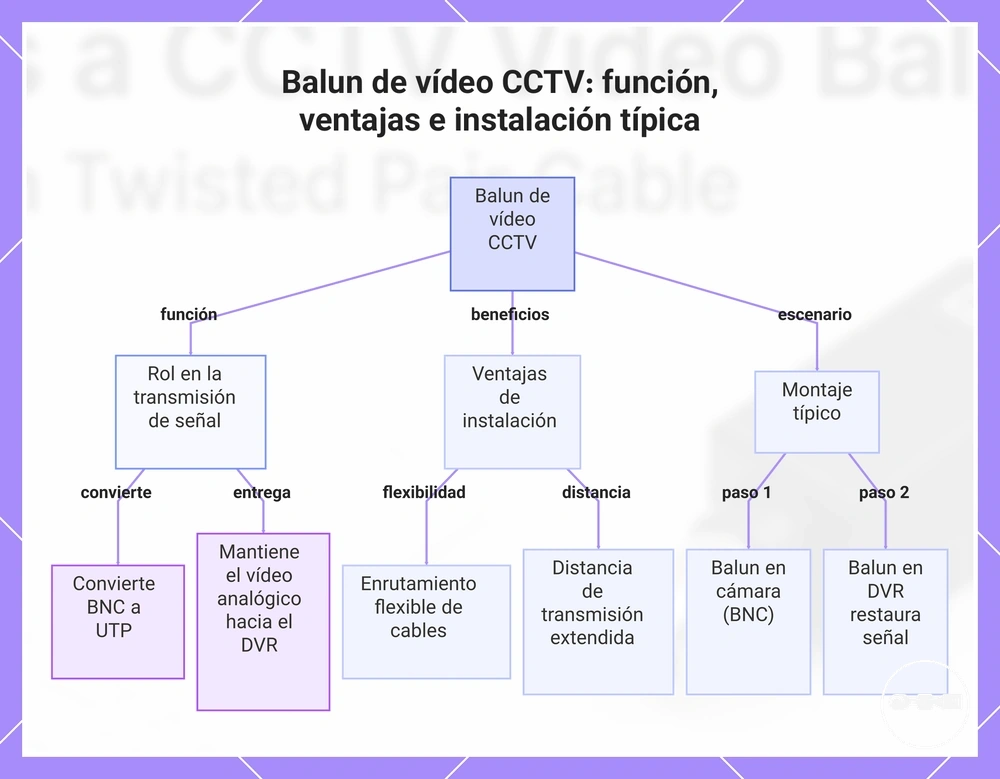

Este gráfico muestra la función principal, las ventajas de instalación y el montaje típico de un balun de vídeo CCTV en instalaciones de cámaras reales.
Cómo los baluns de vídeo CCTV transmiten vídeo a través de cable UTP y par trenzado
Un balun de vídeo CCTV permite la transmisión de vídeo CCTV a través de cable de par trenzado y UTP al convertir la señal a un formato balanceado adecuado para tendidos de cableado estructurado. Esto permite una entrega estable de vídeo CCTV a distancias mayores donde el cable coaxial por sí solo puede ser limitado.
El proceso de transmisión se basa en el balance de señal, donde el balun de vídeo CCTV ajusta las características eléctricas del cable de par trenzado para mejorar la compatibilidad con las señales de vídeo CCTV analógicas. Este balance de señal favorece la reducción de ruido al disminuir las interferencias que pueden afectar la transmisión sobre cableado UTP, lo cual puede variar según las condiciones de instalación y la calidad del cable. Como resultado, la estabilidad de la transmisión puede mejorar en muchas disposiciones de sistema CCTV, especialmente cuando la distancia y la complejidad del enrutamiento aumentan. En términos de entidad-atributo, el tipo de cable (UTP / cable de par trenzado) influye en el comportamiento de la señal (balance y manejo de interferencias), lo que afecta directamente a la estabilidad de la transmisión de vídeo CCTV. Estos comportamientos se consideran a menudo junto con cómo funcionan los baluns de vídeo CCTV y los requisitos del cable UTP al evaluar el diseño de cableado estructurado.
En un ejemplo de flujo sencillo, una cámara CCTV envía su señal de vídeo a través de una conexión basada en UTP mediante un balun de vídeo CCTV en lugar de usar transmisión coaxial directa. La señal viaja a través del cableado de par trenzado hasta el sistema de grabación, donde otro balun restablece la compatibilidad para la entrada del DVR. Esta configuración permite la transmisión de vídeo CCTV con un enrutamiento más flexible, manteniendo una estabilidad útil en entornos de instalación típicos.

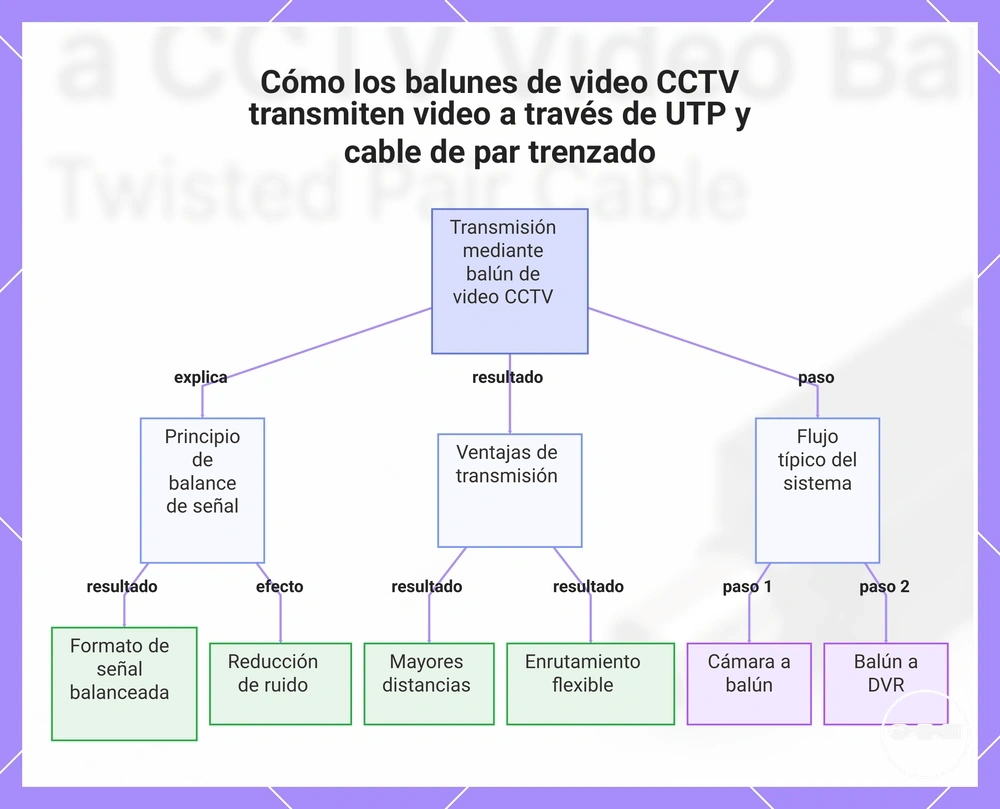

Este gráfico muestra cómo un balún de video CCTV transmite video a través de UTP y cableado de par trenzado, incluyendo el principio de balance de señal, las ventajas de transmisión y un flujo típico del sistema.
Por qué se usan baluns de vídeo CCTV en lugar de cable coaxial en sistemas CCTV
Los diseños de sistema CCTV pueden usar cable UTP con balun en lugar de cable coaxial según la flexibilidad de instalación, los requisitos de adaptación, las necesidades de distancia de transmisión y la eficiencia de costes. La elección suele estar determinada por cómo la infraestructura existente puede soportar la expansión o adaptación sin un recableado importante.
La decisión entre cable coaxial y cable UTP en un sistema CCTV depende del contexto de instalación, no de una preferencia universal. El cable coaxial se usa a menudo en disposiciones directas y tradicionales, mientras que el cable UTP con interfaz de balun puede apoyar proyectos de adaptación donde se reutiliza o extiende el cableado estructurado existente. La flexibilidad de instalación puede ser mayor cuando existen limitaciones de ruta o infraestructura mixta, mientras que la eficiencia de costes puede variar según el uso de materiales y los requisitos de mano de obra. En escenarios de expansión del sistema, las configuraciones basadas en balun pueden admitir configuraciones más escalables sin requerir un reemplazo completo del cableado. Estas consideraciones se evalúan a menudo junto con los tipos de balun activo y pasivo al seleccionar un enfoque de diseño de sistema CCTV adecuado.

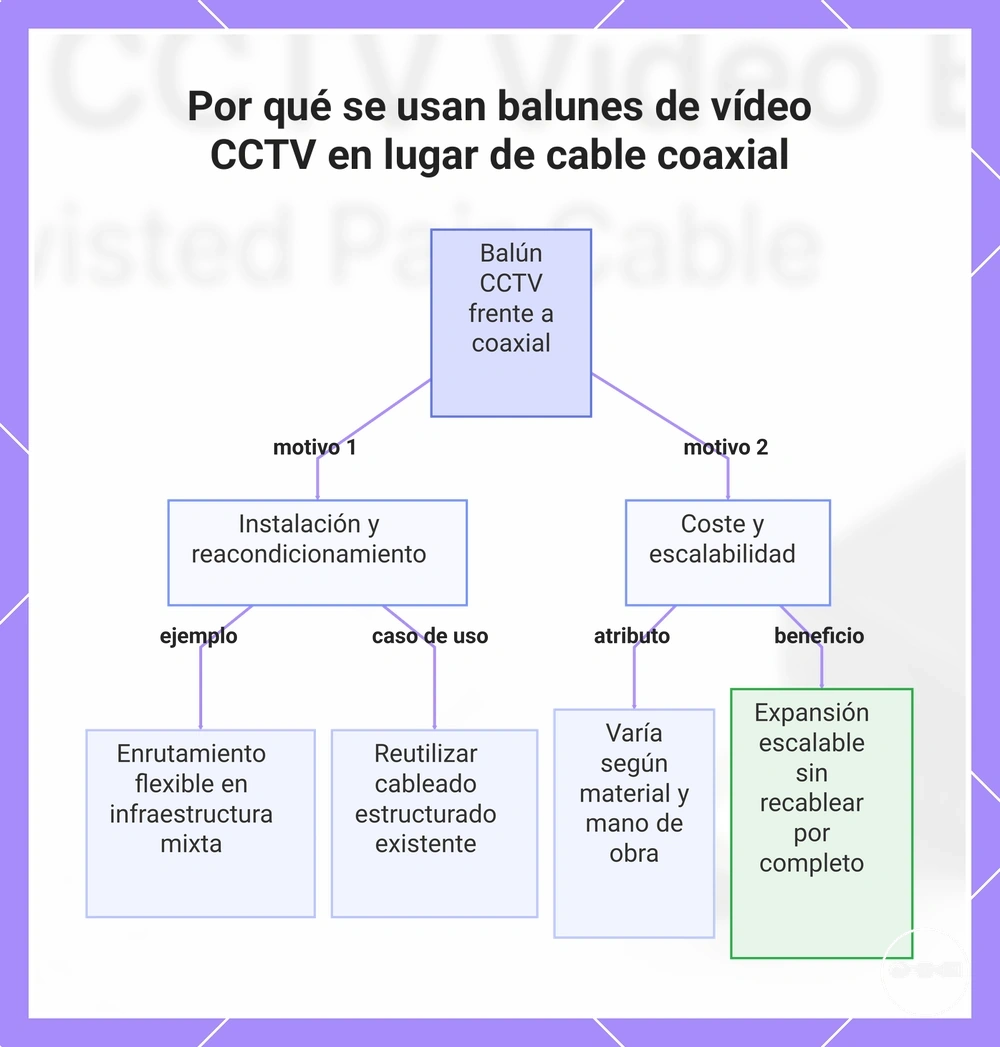

Este gráfico explica los factores clave para decidir entre el cable UTP con balún y el cable coaxial, incluyendo el contexto de instalación y la escalabilidad de costes.
Balun CCTV vs cable coaxial: diferencias clave en el manejo de señal e instalación
La transmisión de vídeo CCTV compara dos enfoques principales: el cable coaxial y el cable UTP con balun, cada uno maneja el comportamiento de la señal y los requisitos de instalación de forma diferente. La elección entre ellos depende de cómo esté diseñado un sistema CCTV para el manejo de señal, el control de interferencias y las condiciones de instalación.
El cable coaxial soporta el manejo directo de la señal de vídeo CCTV con una ruta dedicada única, lo que puede proporcionar un comportamiento predecible en instalaciones estables, pero puede ser menos flexible cuando cambian las disposiciones del sistema. La transmisión con balun basada en UTP adapta la señal de vídeo CCTV para entornos de par trenzado, lo que puede mejorar la flexibilidad de instalación, especialmente en proyectos de adaptación donde se reutiliza la infraestructura existente. La resistencia a interferencias difiere según el entorno y la calidad del cable, donde el cable coaxial depende del blindaje y las configuraciones con balun dependen de las características de transmisión balanceada. En términos de distancia y rendimiento, ambos enfoques pueden soportar la transmisión de vídeo CCTV, pero los resultados varían según la calidad de la instalación, el tipo de cable y el diseño del sistema. Las decisiones de instalación suelen estar influidas por la eficiencia de costes, la infraestructura disponible y si el sistema CCTV se está desplegando o ampliando. Estas elecciones de diseño también pueden relacionarse con los conectores de balun de vídeo CCTV utilizados en los puntos de interfaz entre tipos de cableado.

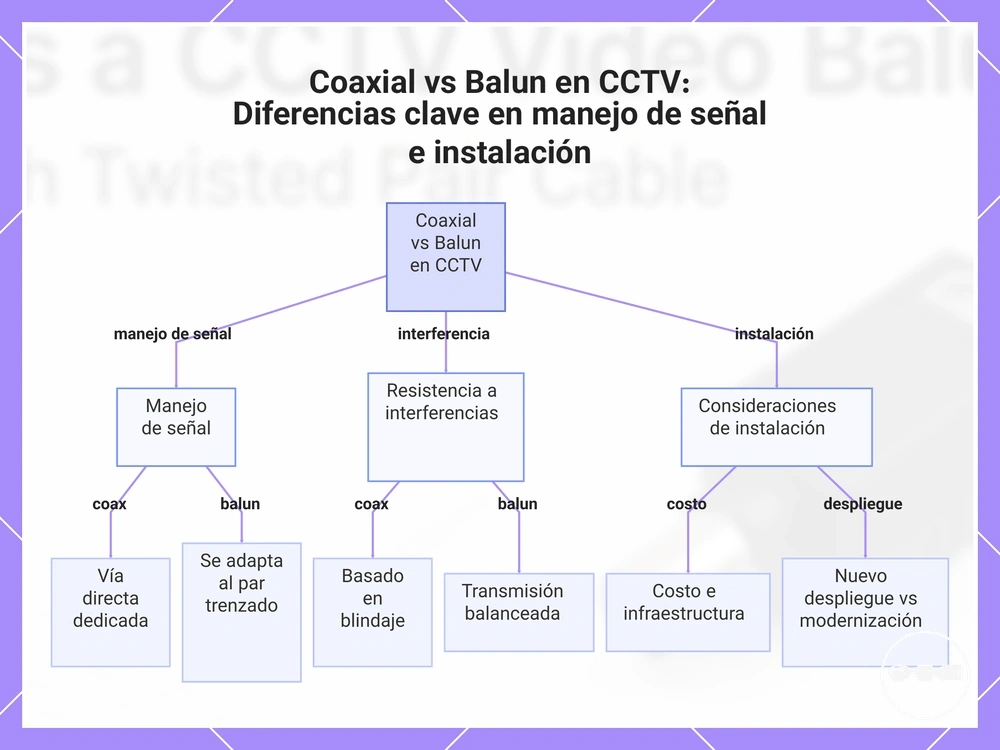

Este gráfico compara la transmisión por cable coaxial y por UTP con balun en CCTV, centrándose en el manejo de señal, la resistencia a interferencias y los factores de instalación.
Funciones de señal principales y funciones eléctricas dentro de un balun de vídeo CCTV
Un balun de vídeo CCTV es un componente interno de interfaz de señal que soporta la transmisión de vídeo CCTV gestionando el comportamiento eléctrico entre los sistemas de cableado conectados. Su función se centra en mantener la estabilidad mediante mecanismos controlados de manejo de señal, como la adaptación de impedancia y el balance de señal.
La función interna de un balun de vídeo CCTV se basa en cómo coordina la adaptación de impedancia, el balance de señal y la reducción de ruido durante la transmisión de vídeo CCTV. La adaptación de impedancia ayuda a alinear las características eléctricas entre las líneas conectadas, lo que puede favorecer un comportamiento más estable del vídeo CCTV dependiendo de las condiciones de instalación y la calidad del cable. El balance de señal distribuye las propiedades eléctricas a lo largo de la ruta de transmisión, lo que puede reducir las interferencias y contribuir a la reducción de ruido en entornos eléctricamente activos. Estas funciones combinadas determinan cómo el balun procesa el comportamiento de la transmisión sin alterar el contenido de vídeo original. El efecto resultante es una estabilidad generalmente mejorada en el manejo de la señal, aunque el rendimiento real puede variar según la disposición del sistema, la distancia y los factores de interferencia ambiental.
