Baluns de vídeo CCTV: tipos, compatibilidad y criterios de selección e instalación
Un balun de vídeo CCTV es un componente de conversión de señales empleado en un sistema CCTV para permitir la transmisión de señales a través de un cable UTP en lugar de depender únicamente de un cable coaxial. Actúa como interfaz que adapta las señales de vídeo para que puedan circular por diferentes medios de cableado manteniendo una compatibilidad utilizable entre dispositivos. En diseños típicos de sistemas CCTV, esto permite que los datos de vídeo circulen eficientemente entre cámaras y equipos de grabación sin modificar la fuente de señal original.
El uso de baluns de vídeo CCTV cobra importancia cuando la transmisión de señales debe recorrer distancias mayores o cuando se prefiere un cableado estructurado como el cable UTP en lugar del cable coaxial. Esta configuración puede mejorar la eficiencia del cableado y reducir la complejidad de la infraestructura, manteniendo la compatibilidad entre distintos componentes del sistema. En muchos sistemas CCTV, los baluns ayudan a alinear diferentes formatos de señal y enfoques de cableado para que el flujo de vídeo permanezca estable en condiciones de instalación variables.
Comprender las funciones de los baluns de vídeo CCTV también ayuda a enmarcar cómo los distintos requisitos del sistema se relacionan con los tipos, las limitaciones de compatibilidad y la lógica de selección. Diferentes configuraciones pueden influir en cómo se comporta la transmisión de señales en disposiciones de cable UTP, especialmente al equilibrar las necesidades de distancia y la compatibilidad del sistema. Esto sienta las bases para evaluar cómo las categorías de baluns y el contexto de instalación se relacionan con la planificación del rendimiento general del sistema CCTV.
Qué son los baluns de vídeo CCTV y cómo transmiten vídeo a través de cable UTP

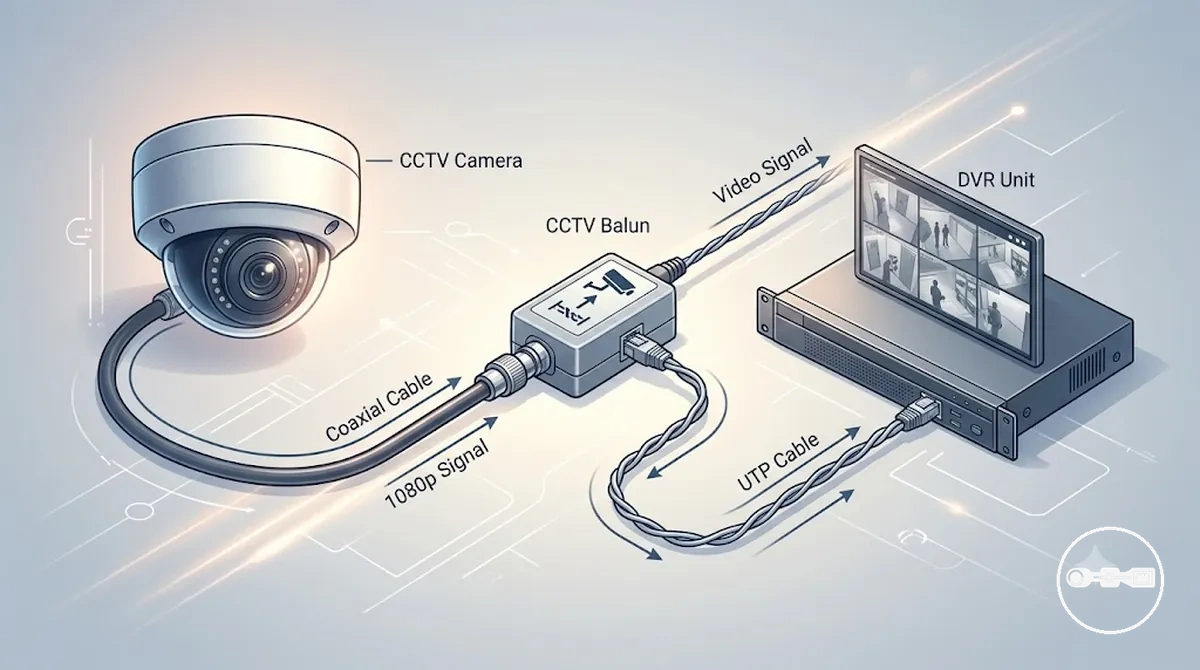

Un balun de vídeo CCTV es un dispositivo de conversión de señales utilizado en un sistema CCTV para transmitir señales de vídeo a través de un cable UTP en lugar de depender únicamente de un cable coaxial. Permite la transmisión de señales adaptando las señales de vídeo eléctricas para que puedan circular por diferentes medios de cableado manteniendo la compatibilidad entre los componentes conectados. Un balun de vídeo CCTV actúa como interfaz entre las salidas de las cámaras y los sistemas de cableado estructurado donde se prefiere el cable UTP. En muchos diseños de sistemas CCTV, ayuda a mantener un flujo de vídeo estable en distintas configuraciones de instalación. Se puede entender su función práctica a través de lo que hacen los baluns de vídeo CCTV en contextos de sistema reales.
La necesidad de un balun de vídeo CCTV surge de las diferencias entre el cable coaxial y el cable UTP en el comportamiento de transmisión de señales y el diseño de infraestructura. El cable coaxial transporta señales de vídeo por una ruta blindada dedicada, mientras que el cable UTP utiliza pares trenzados que requieren adaptación de señal para lograr compatibilidad. Este proceso de conversión ayuda a alinear el tipo de señal con el medio de transmisión para que los datos de vídeo puedan recorrer distancias mayores en muchas configuraciones. La compatibilidad entre dispositivos y la infraestructura de cableado juega un papel importante al determinar cuándo se necesitan baluns. En la planificación de sistemas CCTV, esto hace que los baluns sean relevantes para conectar formatos de señal y admitir disposiciones de cableado flexibles sin modificar la fuente de vídeo original.
Tipos principales de baluns de vídeo CCTV y sus diferencias funcionales
Los baluns de vídeo CCTV se clasifican según el comportamiento de manejo de señal y su función en el rendimiento de transmisión CCTV dentro de un sistema CCTV. Los dos tipos principales son balun activo y balun pasivo, cada uno definido por cómo gestionan la conversión de señal de vídeo CCTV y la interacción con interfaces de cable UTP y cable coaxial. Los baluns activos suelen incluir procesamiento electrónico para admitir transmisión de señal a mayor distancia o en configuraciones más complejas, mientras que los baluns pasivos se basan en un comportamiento de conversión más simple sin amplificación. Esta clasificación ayuda a aclarar cómo cada tipo influye en la compatibilidad general y la estabilidad de la señal en diferentes diseños de sistema.

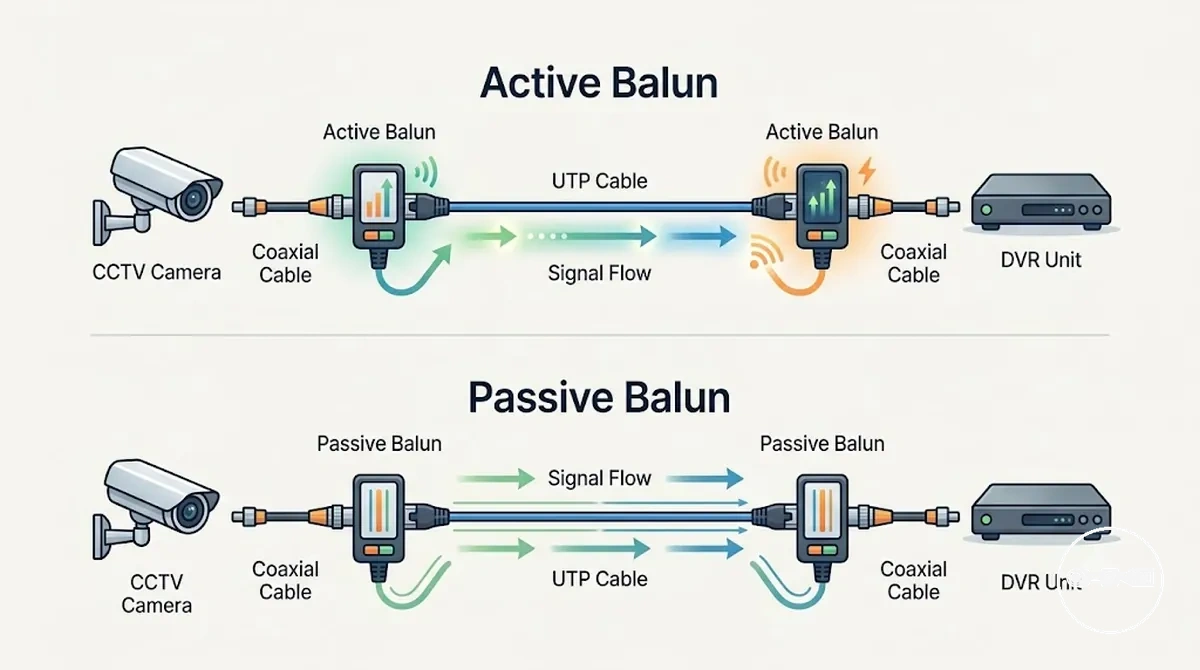

Las diferencias funcionales entre balun activo y balun pasivo se relacionan principalmente con la calidad del manejo de señal, la capacidad de distancia de transmisión y el comportamiento de transmisión CCTV en tendidos de cable UTP. Los baluns activos pueden proporcionar condiciones de señal más estables en entornos donde la distancia o la interferencia afectan la calidad de vídeo, mientras que los baluns pasivos se usan a menudo en configuraciones más simples donde basta una conversión básica entre cable coaxial y cable UTP. Estas diferencias afectan cómo se preserva la señal de vídeo CCTV durante el funcionamiento del dispositivo de conversión y con qué fiabilidad mantiene la compatibilidad entre los componentes del sistema. La selección entre ambos depende de las condiciones de rendimiento requeridas y las limitaciones de la arquitectura del sistema, más que de una ventaja universal de un tipo sobre el otro.
Baluns de vídeo CCTV activos y pasivos y cuándo se requiere cada tipo
Los baluns de vídeo CCTV activos y los baluns de vídeo CCTV pasivos difieren en cómo gestionan la transmisión de señal de vídeo CCTV a través de cable UTP, afectando el manejo de distancia y la estabilidad en un sistema CCTV. Una comparación más clara de su comportamiento funcional se puede ver en baluns de vídeo CCTV activos y pasivos, donde el enfoque está en cómo cada tipo responde a las demandas del sistema. Estas diferencias se basan principalmente en si el procesamiento de señal se mejora o se mantiene mínimo durante la conversión entre cable coaxial y cable UTP.
Los baluns activos y los baluns pasivos también difieren en el comportamiento de procesamiento de señal, el manejo de distancia de transmisión, la complejidad del sistema y la estabilidad general de la señal en configuraciones CCTV. Los baluns activos suelen ofrecer un rendimiento de señal de vídeo CCTV más consistente en tendidos de cable UTP más largos o más propensos a interferencias debido al procesamiento añadido, mientras que los baluns pasivos se basan en un comportamiento de conversión más simple que puede ser adecuado para instalaciones más cortas y menos complejas. Estas diferencias influyen en cómo el sistema CCTV mantiene la compatibilidad entre las entradas de cable coaxial y las rutas de transmisión de cable UTP en condiciones variables.
- Caso de uso de balun activo: Configuraciones CCTV con mayor distancia de transmisión o mayor sensibilidad a condiciones de pérdida de señal
- Caso de uso de balun pasivo: Configuraciones CCTV de corta distancia con necesidades de conversión de señal más simples
- Dependencia del sistema: La selección depende de la longitud del cable, el nivel de interferencia y la estabilidad de señal requerida en el sistema CCTV
Baluns de vídeo CCTV con alimentación para transmisión combinada de vídeo y alimentación

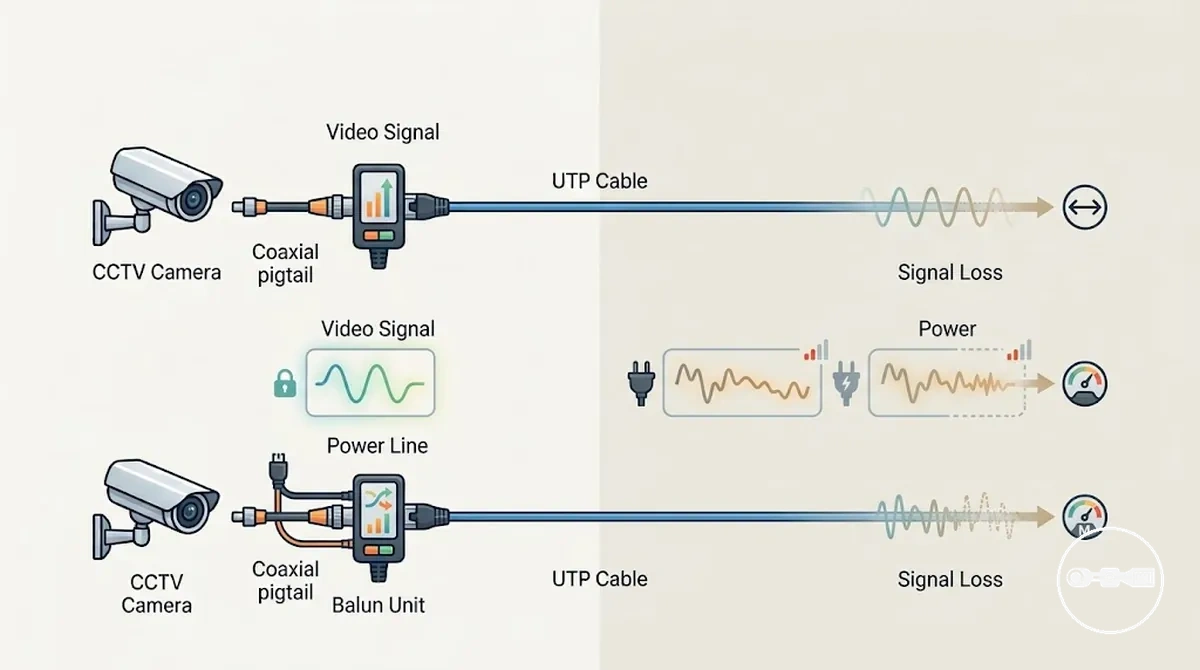

Los baluns de vídeo CCTV con alimentación para transmisión combinada de vídeo y alimentación se refieren a una configuración de sistema CCTV donde tanto la señal de vídeo como la energía eléctrica se transportan a través de un enfoque de cableado estructurado mediante un método de conversión basado en baluns. Esta configuración alinea el funcionamiento de la cámara CCTV con la infraestructura de cable UTP manteniendo la separación entre el comportamiento de manejo de señal y el de suministro de energía. En algunas disposiciones de sistema CCTV, este enfoque se describe en baluns de vídeo CCTV con alimentación como una forma de simplificar la estructura de cableado manteniendo ambos tipos de transmisión alineados dentro del mismo límite del sistema.
Este comportamiento de transmisión combinada introduce restricciones del sistema relacionadas con la estabilidad del suministro de energía y la integridad de la señal en tendidos de cable UTP. La señal de vídeo CCTV y la distribución de energía pueden influirse mutuamente según la longitud del cable, las condiciones de carga y los requisitos de configuración de la cámara. En muchas configuraciones, la caída de tensión y la sensibilidad a interferencias pueden variar cuando tanto la alimentación como el vídeo comparten la misma ruta de cableado estructurado, por lo que el comportamiento del sistema depende de las condiciones de instalación más que de un resultado fijo. Estas restricciones hacen que la compatibilidad y la distribución equilibrada sean factores importantes para mantener un rendimiento estable de la cámara CCTV dentro del sistema.
Requisitos de compatibilidad para baluns de vídeo CCTV en instalaciones reales
La compatibilidad en los sistemas de baluns de vídeo CCTV se define como la alineación entre el tipo de balun, el formato de señal de vídeo y la infraestructura de cable, donde cada elemento debe funcionar dentro de condiciones eléctricas y de transmisión compatibles. Esta alineación determina la eficacia con la que una señal de vídeo CCTV puede viajar a través del cable UTP manteniendo una integridad de señal utilizable en el entorno de instalación.
Las limitaciones de compatibilidad surgen cuando las características del formato de señal y las propiedades de la infraestructura de cable no se alinean con el comportamiento de conversión del balun. El tipo de señal de vídeo CCTV, el medio de transmisión y la categoría del cableado estructurado influyen conjuntamente en la estabilidad del sistema, y los desajustes en estos factores pueden introducir variaciones en la fiabilidad de la señal según las condiciones de instalación y el comportamiento de distancia.
Desde una perspectiva de sistema, la compatibilidad funciona como un atributo relacional que rige la fiabilidad, más que como una garantía fija. Los baluns de vídeo CCTV operan dentro de límites de rendimiento condicionales, donde la transmisión estable de la señal depende de lo bien que el formato de señal y la infraestructura de cable estén emparejados dentro de las restricciones de diseño del sistema.

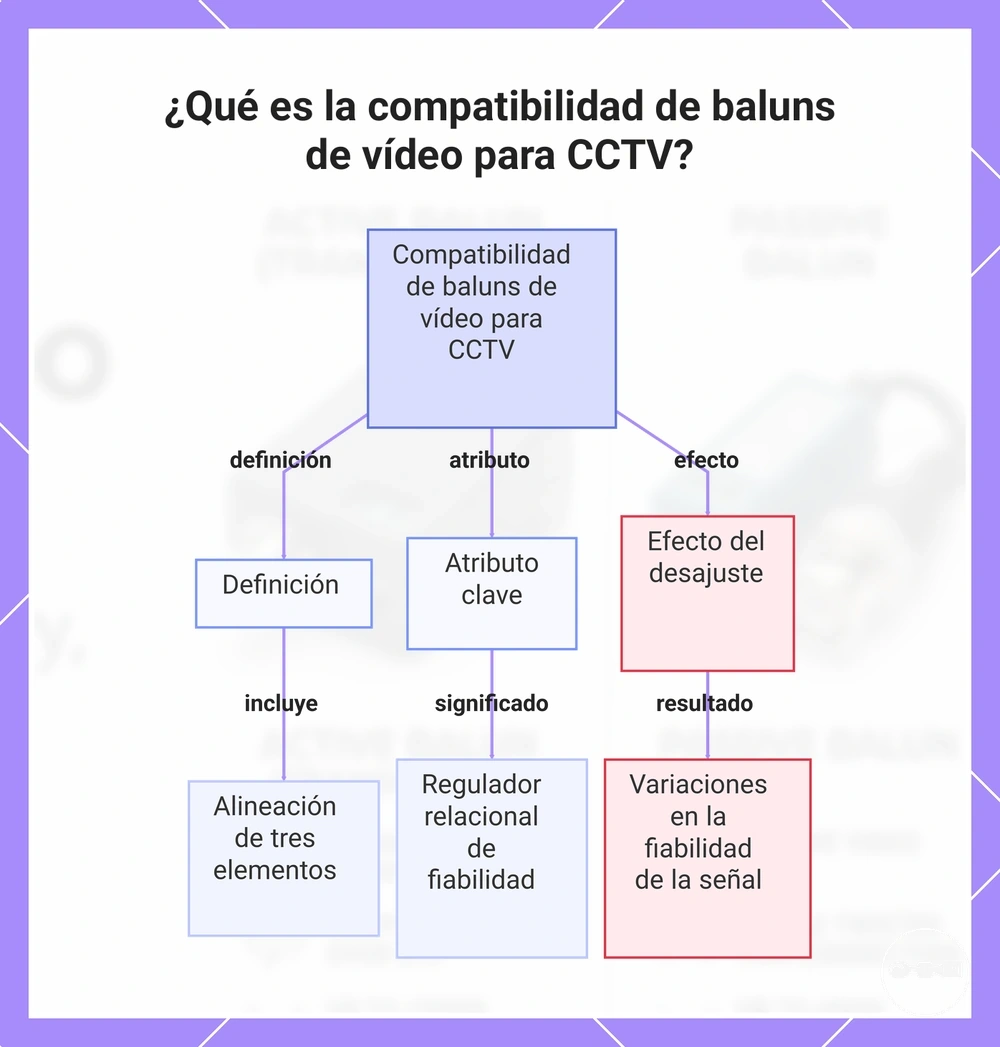

Este gráfico explica la definición de compatibilidad de baluns de vídeo para CCTV, su atributo clave como regulador relacional de fiabilidad y el efecto de los desajustes en la fiabilidad de la señal.
Compatibilidad de cable: consideraciones de rendimiento de CAT5, CAT5e y CAT6
La compatibilidad de cable entre CAT5, CAT5e y CAT6 en sistemas de baluns de vídeo CCTV depende del manejo de ancho de banda y la estabilidad de señal en diferentes estructuras de cable UTP. CAT5, CAT5e y CAT6 difieren en cómo admiten la calidad de transmisión, lo que afecta cómo se comportan las señales de vídeo CCTV cuando se transportan a través de baluns en distancias variables y condiciones de instalación. CAT5 generalmente proporciona menor margen de rendimiento, lo que puede aumentar la sensibilidad a la pérdida de señal en tendidos más largos. CAT5e mejora el manejo de diafonía, permitiendo una transmisión más estable en muchas instalaciones estándar. CAT6 ofrece mayor capacidad de ancho de banda, lo que puede admitir un comportamiento de señal más estable en disposiciones de red más exigentes, dependiendo de las condiciones del sistema.
Estas diferencias influyen en cómo los sistemas de baluns de vídeo CCTV responden a la atenuación relacionada con la distancia y a la interferencia ambiental a través del cableado estructurado. CAT5, CAT5e y CAT6 muestran diferentes niveles de estabilidad cuando se utilizan para transmisión de vídeo a través de cable UTP, especialmente a medida que aumenta la longitud del cable o varían las condiciones de instalación. Estas variaciones afectan la consistencia general de la señal y deben considerarse al alinear la elección del cable con las expectativas de diseño del sistema. En despliegues prácticos, estas características del cable ayudan a definir hasta dónde y con qué fiabilidad pueden viajar las señales de vídeo dentro de un sistema CCTV antes de que la degradación sea más probable.
En muchos casos, la selección entre CAT5, CAT5e y CAT6 no solo depende de la categoría del cable, sino también de lo bien que el cable se alinea con los requisitos generales del sistema, como el comportamiento de distancia y la sensibilidad a interferencias. Para un desglose estructurado de estas limitaciones, consulte límites de cable y distancia, que explica cómo varía la distancia de transmisión en los diferentes tipos de cable UTP en configuraciones de baluns de vídeo CCTV.

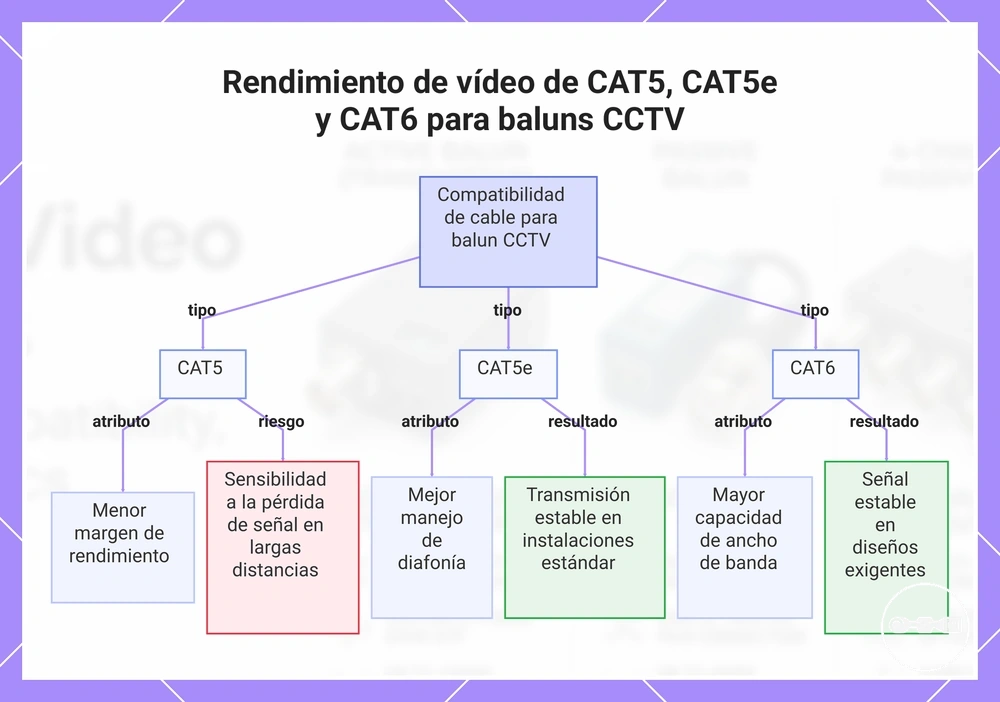

Este gráfico compara las características de rendimiento de los cables CAT5, CAT5e y CAT6 en sistemas de baluns de vídeo CCTV.
Compatibilidad de formato de señal de vídeo: analógico HD, TVI, CVI y AHD
La compatibilidad de formato de señal de vídeo, incluidos analógico HD, TVI, CVI y AHD, depende de cómo el formato de salida de la cámara se alinea con la ruta de decodificación y transmisión del sistema receptor, lo que se detalla en compatibilidad de formato de señal. En los sistemas de baluns de vídeo CCTV, esta alineación determina si la señal de vídeo codificada puede interpretarse correctamente tras la conversión y transmisión a través de la ruta de cableado intermedio, sin asumir una compatibilidad fija o universal entre todos los dispositivos o configuraciones.
Los formatos analógicos HD como TVI, CVI y AHD representan diferentes enfoques de codificación para transmitir vídeo de alta definición a través de infraestructuras tradicionales de tipo analógico. Cada formato puede variar en cómo estructura la temporización de la señal, el comportamiento de codificación y la resistencia a las condiciones de transmisión, lo que puede influir en la consistencia con que se preserva la señal de vídeo al atravesar una cadena de baluns de vídeo CCTV. Estas diferencias hacen que el reconocimiento del formato y la compatibilidad en el lado del sistema sean factores importantes para mantener una salida de vídeo estable.
Desde una perspectiva comparativa, TVI, CVI y AHD deben tratarse como variables distintas dentro del pipeline de transmisión de vídeo, no como estándares intercambiables. Su comportamiento de compatibilidad en una configuración de baluns de vídeo CCTV suele depender de la compatibilidad integral entre la cámara, la interfaz de transmisión y el dispositivo receptor, y puede variar según la configuración del sistema. Para mantener una alineación adecuada, el formato de vídeo debe coincidir con la capacidad de decodificación admitida por el sistema general, evitando asumir una interoperabilidad garantizada entre todos los dispositivos o configuraciones.
Cómo elegir baluns de vídeo CCTV según los requisitos del sistema
La elección de baluns de vídeo CCTV según los requisitos del sistema depende de ajustar la distancia de transmisión, la capacidad de canales y la compatibilidad de formato dentro de la configuración CCTV, donde cada factor determina la estabilidad de la señal de vídeo a lo largo de la ruta del sistema. La selección no se basa en una única especificación, sino en cómo estos requisitos interactúan bajo condiciones reales de instalación y limitaciones de señal.
El requisito de distancia es el factor principal porque las rutas de transmisión más largas pueden introducir mayores riesgos de degradación de señal según la disposición del sistema. El número de canales define cuántas señales de cámara deben ser soportadas simultáneamente a través de la configuración de baluns, lo que afecta el diseño general del cableado. La compatibilidad de formato asegura que el balun elegido pueda operar dentro del entorno de señal analógica HD soportado, incluyendo TVI, CVI o AHD, según la capacidad de decodificación del sistema y las condiciones de compatibilidad del dispositivo.
Un enfoque de selección estructurado ayuda a reducir los riesgos de desajuste al evaluar todas las limitaciones conjuntamente antes de elegir el tipo de balun de vídeo CCTV.
- Distancia: Verifique la longitud de cable prevista y las condiciones de estabilidad en toda la ruta de transmisión
- Número de canales: Confirme cuántas señales CCTV deben transportarse en la configuración
- Compatibilidad de formato: Asegure la alineación con los formatos analógicos HD soportados (TVI, CVI, AHD)
- Verificación de restricciones del sistema: Valide la compatibilidad general del dispositivo y la cadena de señal antes de la selección final

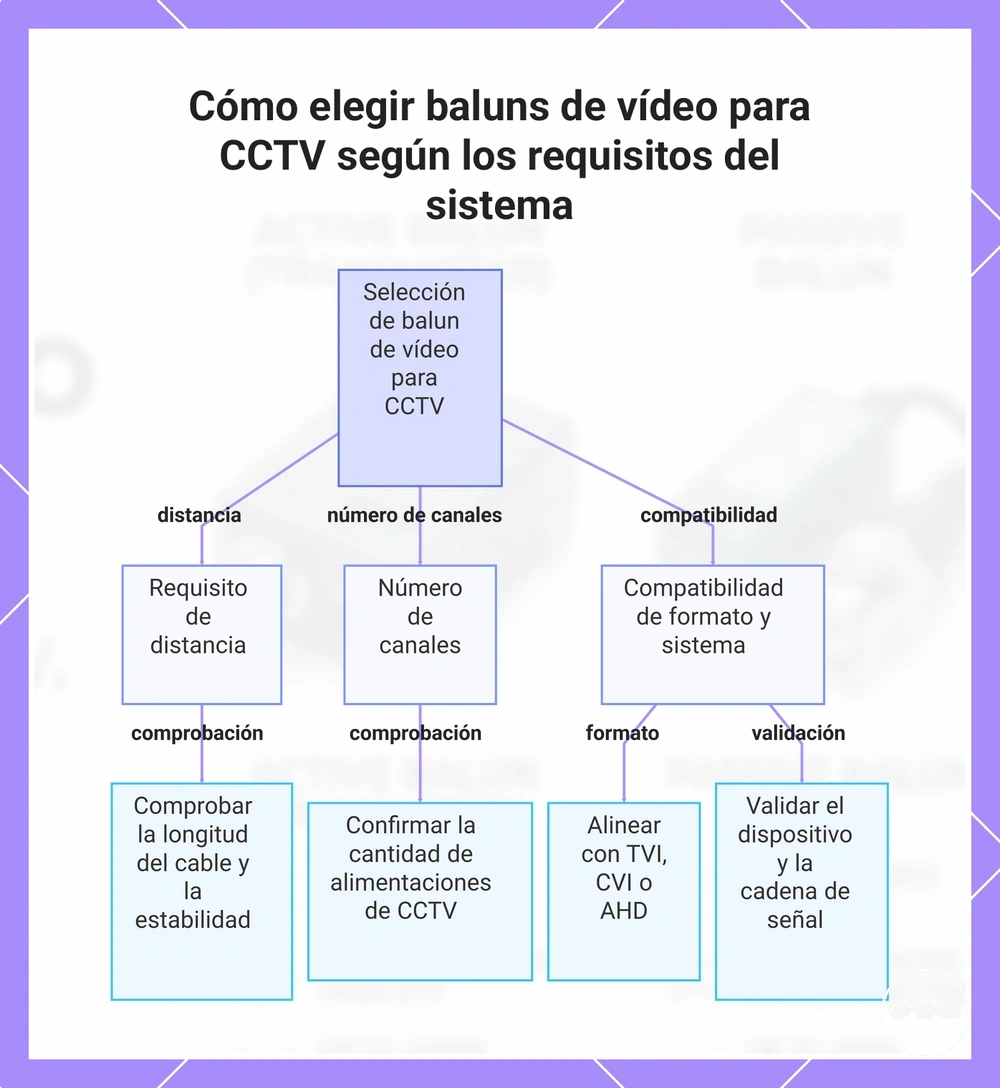

Este esquema presenta los principales factores y pasos de verificación para seleccionar baluns de vídeo para CCTV en función de los requisitos del sistema.
Criterios clave de selección: distancia, número de canales, entorno y presupuesto
La selección de baluns de vídeo CCTV depende de la distancia de transmisión, el número de canales, el entorno de instalación y las limitaciones de presupuesto. Cada factor influye en el rendimiento del balun dentro del sistema CCTV, especialmente en términos de estabilidad de señal y compatibilidad del sistema en diferentes condiciones de instalación.
Cada criterio afecta el rendimiento del sistema de forma diferente y debe evaluarse en conjunto, no de forma aislada, para respaldar una selección equilibrada de baluns de vídeo CCTV.
- Distancia: Evalúe la longitud de transmisión prevista y las necesidades de estabilidad de señal
- Número de canales: Determine cuántas señales CCTV requiere el sistema
- Entorno: Considere el nivel de interferencia, las condiciones de cableado y la complejidad de instalación
- Presupuesto: Alinee la selección con las restricciones de coste del sistema y el nivel de rendimiento requerido
Compromiso entre coste y rendimiento al seleccionar baluns de vídeo CCTV
El compromiso entre coste y rendimiento al seleccionar baluns de vídeo CCTV depende del equilibrio entre la fiabilidad de la señal, la consistencia de construcción y la estabilidad de transmisión frente a las restricciones generales del sistema. La decisión refleja el peso que se da a mantener un comportamiento estable de la señal de vídeo CCTV en condiciones de instalación variables en comparación con reducir la presión de coste del despliegue.
Las configuraciones de baluns de vídeo CCTV orientadas al rendimiento suelen centrarse en un manejo de señal más estable, mejor resistencia a interferencias y mayor consistencia en rutas de transmisión más largas o exigentes. Las configuraciones centradas en el coste pueden reducir la robustez del material o el margen de manejo de señal, lo que puede afectar la estabilidad según el entorno, la calidad del cable y la carga del sistema. Por tanto, el compromiso no es absoluto sino condicional a lo exigentes que sean las condiciones de operación del sistema CCTV.
CCTV video balun cost factors influyen en cómo se evalúan estas decisiones al vincular las limitaciones de coste con las expectativas de fiabilidad, especialmente al comparar la calidad de construcción y los requisitos de estabilidad de señal dentro del mismo contexto de diseño del sistema.
Aspectos básicos de instalación para sistemas de baluns de vídeo CCTV en configuraciones CCTV
Los aspectos básicos de instalación para sistemas de baluns de vídeo CCTV en configuraciones CCTV se refieren a la etapa de configuración del sistema donde los baluns se colocan y conectan para asegurar una transmisión de vídeo estable entre la cámara, el cableado y el equipo de grabación. Depende de una colocación correcta dentro de la cadena de señal CCTV para que la conversión entre transmisión coaxial y UTP pueda mantenerse consistente en condiciones reales de instalación.
La estabilidad de la instalación está influenciada por cómo se organiza la ruta de cableado y cómo el sistema maneja la continuidad de la señal en diferentes distancias y entornos. La configuración de baluns de vídeo CCTV generalmente requiere atención a la calidad de las conexiones, la separación del enrutamiento de fuentes de interferencia y puntos de terminación seguros para que la señal de vídeo se mantenga estable durante la transmisión.
Una secuencia de configuración básica suele incluir colocar baluns en ambos extremos de la ruta de señal, conectar cables de forma segura y verificar la salida de vídeo antes de finalizar el sistema. Un enfoque estructurado para install CCTV video baluns ayuda a mantener un comportamiento de señal predecible en instalaciones CCTV típicas.

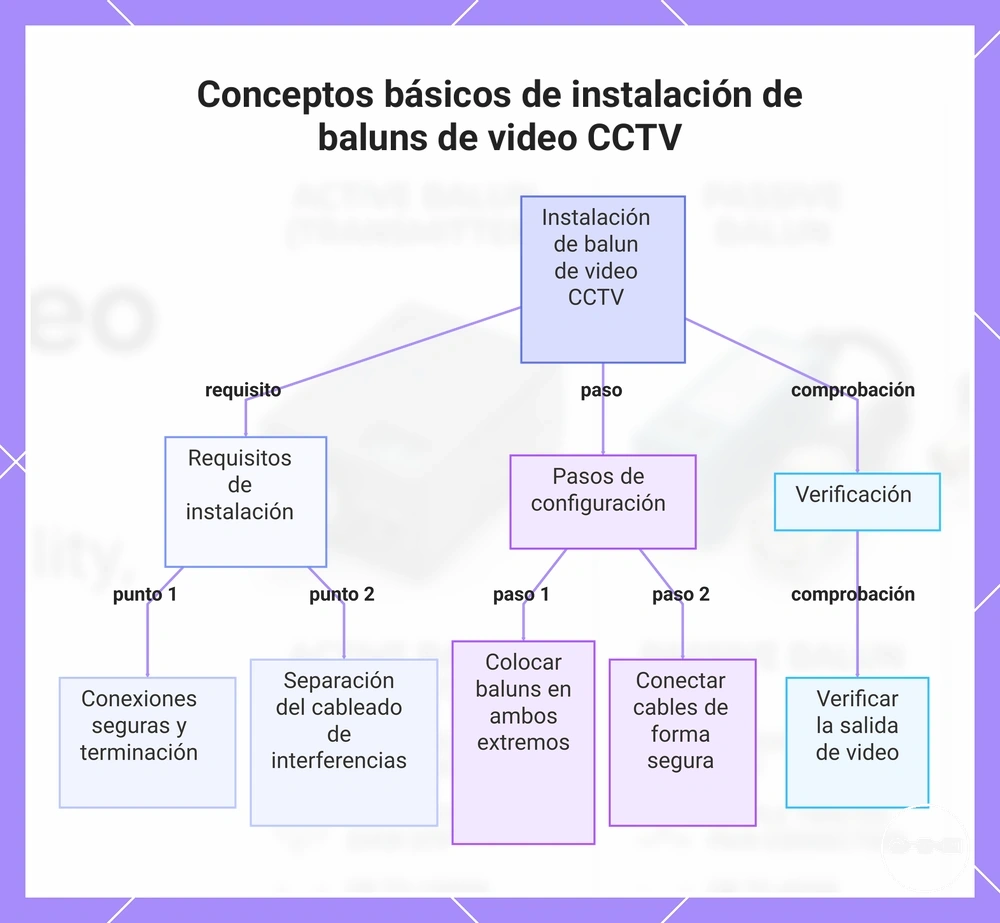

Este gráfico muestra los requisitos clave, los pasos de configuración y la comprobación de verificación para instalar baluns de video CCTV.
Consideraciones de cableado y configuración para transmisión de vídeo estable
Las consideraciones de cableado y configuración para transmisión de vídeo estable se refieren a los principios de cableado a nivel de señal que respaldan la entrega consistente de vídeo CCTV mediante el uso correcto del par y la integridad de la conexión. Depende de mantener un balance eléctrico estructurado entre la cámara, la interfaz del balun y el lado receptor para que la estabilidad de la señal se mantenga consistente en condiciones de instalación variables.
La estabilidad de la señal en el cableado de baluns de vídeo CCTV está influenciada por la selección correcta del par UTP, la calidad de terminación y la exposición controlada a interferencias externas. Cuando las condiciones de cableado son inconsistentes o los pares no coinciden, la señal de vídeo CCTV puede experimentar degradación según la distancia, el enrutamiento del cable y los niveles de ruido ambiental.
Desde un punto de vista técnico, la transmisión balanceada a través de cable UTP se basa en mantener un comportamiento de pares coincidentes y puntos de contacto seguros para reducir la pérdida y distorsión de señal. Un enfoque estructurado para CCTV video balun wiring normalmente enfatiza la lógica de emparejamiento correcto y la integridad de la conexión, más que procedimientos completos de instalación. MANTENGA la alineación correcta de pares y una terminación estable; NO TRATE el cableado como un flujo de trabajo de instalación completo, ya que su función se limita al soporte de estabilidad de señal.
Problemas comunes de baluns de vídeo CCTV y diagnóstico de pérdida de señal
Los problemas comunes de baluns de vídeo CCTV y el diagnóstico de pérdida de señal se refieren a la evaluación de ausencia de vídeo, degradación de señal y condiciones de interferencia dentro de una cadena de transmisión CCTV. Estos problemas se clasifican típicamente por limitaciones de distancia de cableado, fallos de integridad de conexión y desajustes de compatibilidad entre el balun de vídeo CCTV, el cable UTP y los componentes de cámara o receptor conectados. :contentReference[oaicite:0]{index=0}
La pérdida de señal en sistemas de baluns de vídeo CCTV suele manifestarse como vídeo intermitente, calidad de imagen deficiente o pérdida total de visualización, según la longitud del cable, la calidad de terminación y los niveles de interferencia ambiental. Estos síntomas se evalúan generalmente separando la atenuación relacionada con la distancia de las perturbaciones debidas al cableado o la compatibilidad. Un enfoque de diagnóstico estructurado para troubleshoot CCTV video balun ayuda a determinar si el problema se debe a la distancia de transmisión, fallos de cableado o condiciones de interferencia externa.
Desde un punto de vista diagnóstico, los fallos de baluns de vídeo CCTV se interpretan mediante un mapeo de síntoma a causa, no mediante acciones correctivas inmediatas. La ausencia de señal suele indicar una interrupción en la cadena de transmisión, mientras que la distorsión o el parpadeo a menudo sugieren desajuste de impedancia o ruido externo que afecta la estabilidad del cable UTP en condiciones específicas de instalación.

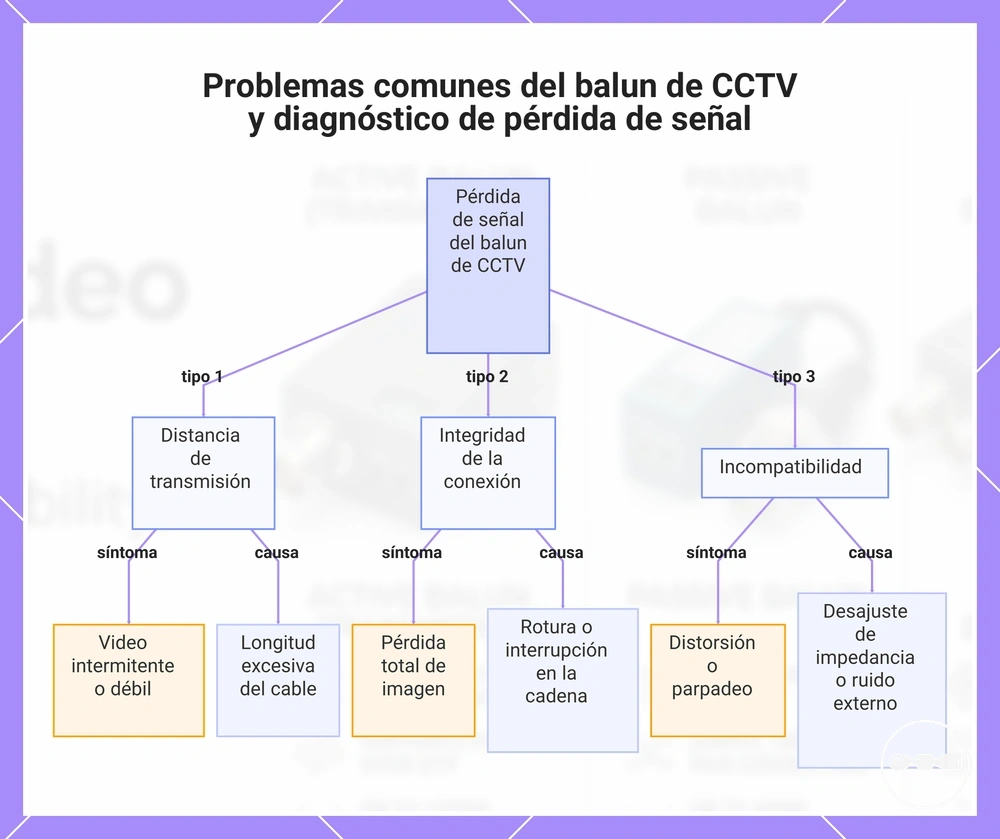

Este gráfico muestra los tres tipos principales de problemas que causan pérdida de señal en el balun de CCTV — distancia, conexión y compatibilidad — junto con sus síntomas y causas típicos.
Comprobaciones de diagnóstico para ausencia de vídeo, interferencia y degradación de señal
Las comprobaciones de diagnóstico para ausencia de vídeo, interferencia y degradación de señal se refieren a la evaluación basada en síntomas de fallos de transmisión CCTV donde no aparece imagen, el vídeo es inestable o la señal aparece degradada en el sistema. Estos síntomas se asignan típicamente a causas potenciales como limitaciones de distancia de cableado, problemas de integridad de conexión o desajustes de compatibilidad dentro de la cadena de señal del balun de vídeo CCTV. :contentReference[oaicite:0]{index=0}
La ausencia de vídeo suele indicar una interrupción en la ruta de señal, mientras que la interferencia o distorsión a menudo sugiere condiciones de transmisión inestables que afectan el balance del cable UTP o la exposición a ruido externo. La degradación de señal puede variar en intensidad según la longitud del cable, la calidad de terminación y los factores de interferencia ambiental, por lo que se interpreta como un comportamiento condicional del sistema más que como un estado de fallo fijo.
Una referencia de verificación estructurada está disponible en test CCTV video baluns, que ayuda a determinar si los síntomas se originan en el cableado, la distancia o la inestabilidad del dispositivo.
