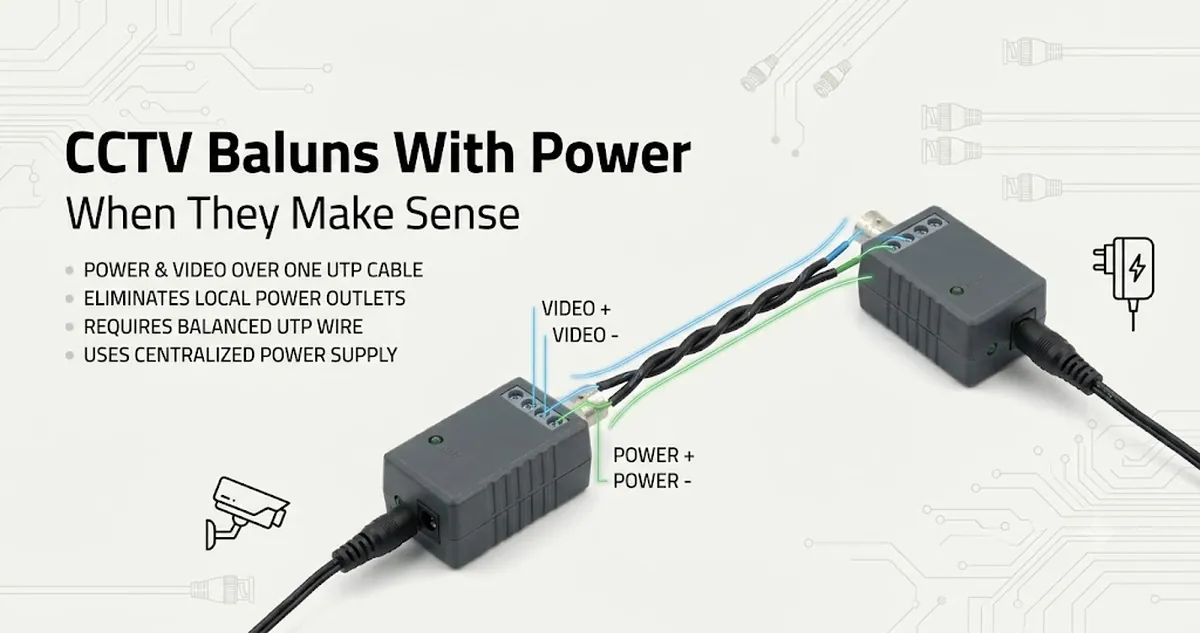

Baluns de vídeo CCTV con alimentación como solución combinada de transmisión de vídeo y alimentación para sistemas CCTV
Baluns de vídeo CCTV con alimentación hace referencia a un enfoque de transmisión combinado en el que los baluns de vídeo CCTV permiten tanto la transmisión de la señal de vídeo como la de alimentación dentro de un sistema CCTV. Esta configuración suele utilizar cable CAT5 y cableado de par trenzado para transportar la señal de vídeo y la energía eléctrica a través de una infraestructura compartida, reduciendo la necesidad de líneas separadas para la señal de vídeo y la fuente de alimentación en configuraciones adecuadas.
La decisión de usar baluns de vídeo CCTV con alimentación depende del escenario de instalación, incluyendo el diseño general del sistema CCTV, la infraestructura de cable CAT5 disponible y cómo los requisitos de transmisión de alimentación se alinean con las condiciones de distancia y disposición. En muchos casos, el cableado de par trenzado puede simplificar la planificación, pero el rendimiento tanto de la estabilidad de la señal de vídeo como de la entrega de alimentación puede variar según el diseño del sistema y los factores ambientales.
Esta sección presenta una visión general de los baluns de vídeo CCTV con alimentación como elemento de planificación en el diseño de sistemas CCTV, centrándose en cuándo y por qué se selecciona este enfoque combinado antes de pasar a comparaciones y definiciones funcionales más detalladas.

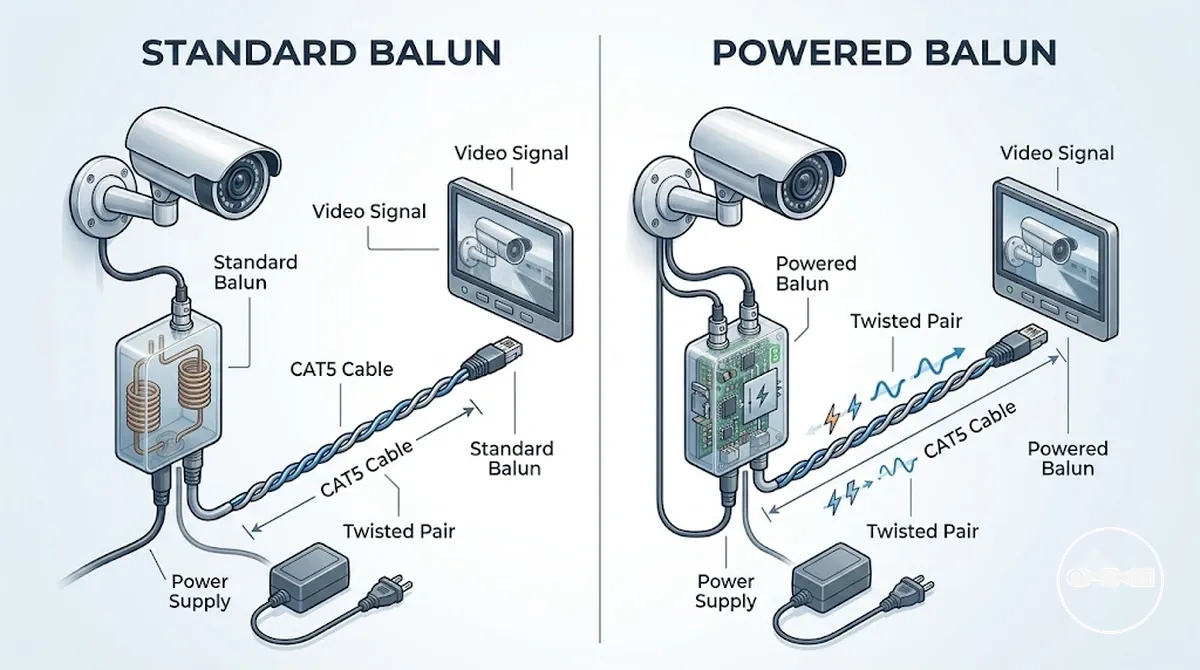

Qué son los baluns de vídeo CCTV con alimentación y en qué se diferencian de las configuraciones de baluns de vídeo estándar
Los baluns de vídeo CCTV con alimentación son un componente de transmisión combinado que transporta tanto la señal de vídeo como la energía eléctrica a través de cableado de par trenzado con cable CAT5 en un sistema CCTV. Esta configuración permite tanto la entrega de la señal de vídeo como la transmisión de alimentación a través de una estructura de cableado compartida, según cómo estén configurados el sistema CCTV y el escenario de instalación.
En comparación con los baluns de vídeo CCTV estándar, que normalmente se centran solo en transmitir la señal de vídeo sobre par trenzado, la versión con alimentación amplía la funcionalidad al permitir también la entrega de la fuente de alimentación a través del mismo enfoque de cableado. Esta distinción resulta relevante al evaluar los requisitos del sistema, especialmente en relación con la planificación de la instalación y cómo se gestiona la transmisión de alimentación en la configuración.
La diferencia principal reside en las prioridades de diseño del sistema, donde los baluns estándar se centran en la transmisión de la señal de vídeo, mientras que las variantes con alimentación integran tanto la señal de vídeo como las consideraciones de la fuente de alimentación. La idoneidad de cada opción depende de los requisitos del sistema CCTV, las condiciones del cableado de par trenzado y cómo se planifica la distribución de alimentación en el escenario de instalación.

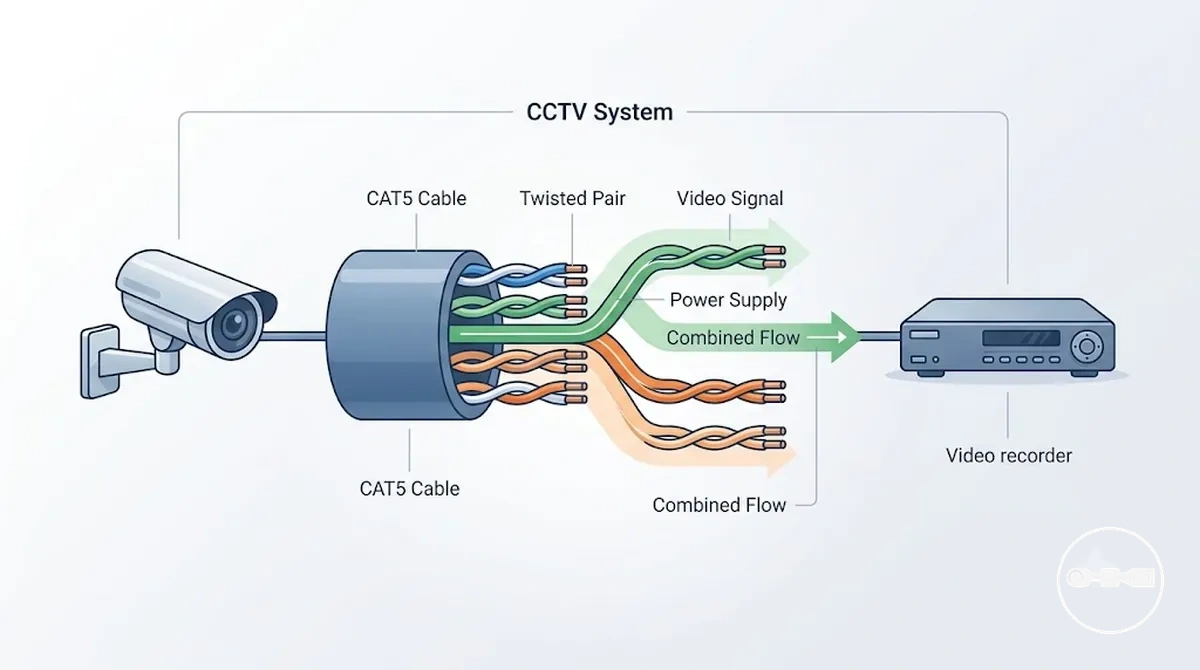

Sistemas CCTV de vídeo y alimentación sobre CAT5 y cómo funciona la transmisión combinada en la práctica
Los sistemas CCTV de vídeo y alimentación sobre CAT5 hacen referencia a una configuración a nivel de sistema en la que los sistemas CCTV transmiten tanto la señal de vídeo como la energía eléctrica a través de cable CAT5 mediante cableado de par trenzado. Este enfoque de transmisión combinada permite que la señal de vídeo y la fuente de alimentación coexistan dentro de la misma estructura física de cableado, manteniendo al mismo tiempo funciones separadas dentro del sistema CCTV.
En la práctica, la transmisión combinada funciona organizando cómo se transportan la señal de vídeo y la fuente de alimentación a través de los conductores de par trenzado dentro del mismo cable CAT5. El diseño del sistema CCTV determina cómo interactúan estos flujos, y la estabilidad puede variar según el escenario de instalación, la calidad del cable y la configuración general del sistema que define cómo se equilibran la distribución de alimentación y la transmisión de la señal de vídeo en la instalación.

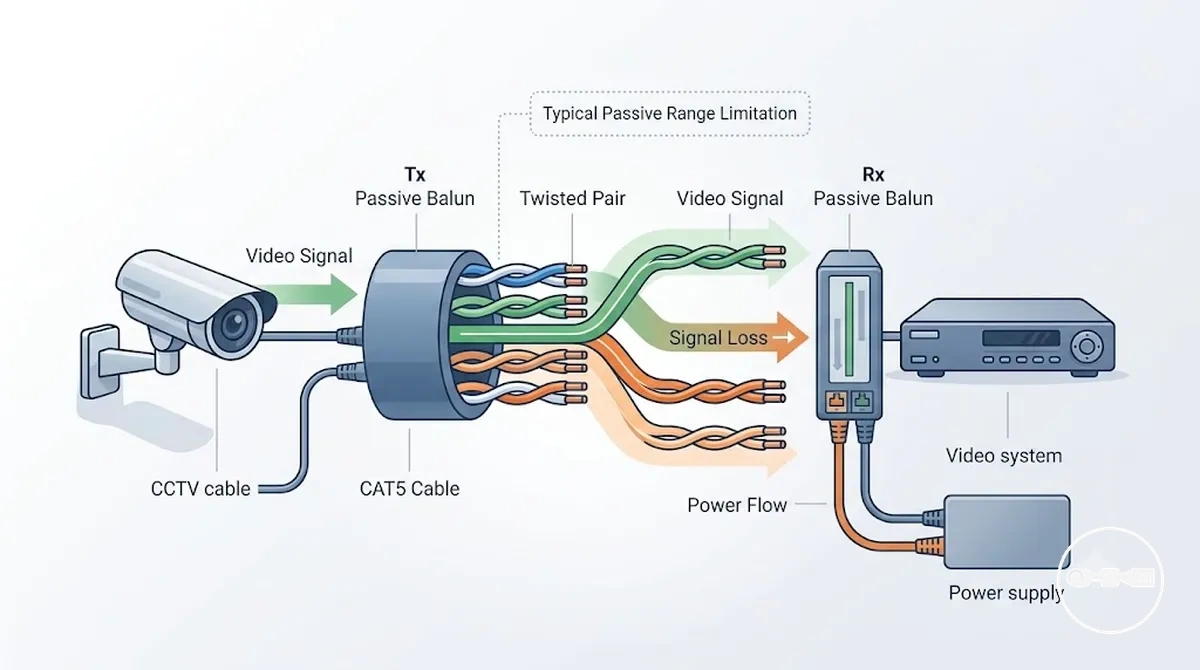

Sistemas de baluns de vídeo pasivos con alimentación y cuándo se usan configuraciones pasivas
Los sistemas de baluns de vídeo pasivos con alimentación son dispositivos de transmisión CCTV no amplificados donde atributos clave como la capacidad de alimentación, la estabilidad de la señal y la calidad de transmisión dependen de la longitud del cable, las condiciones de instalación y la configuración general del sistema. Transportan señales de vídeo sobre cableado de par trenzado CAT5 y pueden admitir transmisión limitada de alimentación según el diseño del sistema CCTV.
Las principales limitaciones de las configuraciones pasivas se relacionan con la atenuación de la señal, la caída de tensión y la sensibilidad a la interferencia eléctrica, ya que no hay amplificación interna para estabilizar la transmisión. Como resultado, el rendimiento depende en gran medida de factores externos como la calidad del cable, la distancia de recorrido y cómo se inyecta la alimentación en el sistema, lo que puede influir en la estabilidad general en diferentes escenarios de instalación.
Los sistemas de baluns de vídeo pasivos con alimentación se seleccionan generalmente cuando los requisitos del sistema se mantienen dentro de condiciones de funcionamiento limitadas y se trata de disposiciones más simples, donde los factores externos pueden controlarse con mayor facilidad. En configuraciones más exigentes, a menudo se evalúan frente a otras opciones como baluns de vídeo CCTV activos y pasivos para determinar qué configuración se ajusta mejor a las limitaciones de instalación y las necesidades de diseño del sistema.
Cable de alimentación de balun CCTV y métodos de entrega de alimentación en configuraciones de baluns de vídeo con alimentación
La compatibilidad del cable de alimentación de balun CCTV depende de la coincidencia correcta de tensión entre la fuente de alimentación, la entrada del balun y el dispositivo CCTV conectado, junto con un tipo de conector y método de terminación adecuados. Cuando estas condiciones no están alineadas, la estabilidad de la entrega de alimentación puede variar y el rendimiento del sistema puede volverse inconsistente según la configuración de instalación.
Los métodos de entrega de alimentación en configuraciones de baluns de vídeo con alimentación suelen variar según cómo se inyecta la alimentación en el sistema, incluyendo el enrutamiento directo de fuente de CC o la transmisión combinada a través de trayectos de cableado estructurado. El comportamiento general depende del diseño del sistema, las condiciones del cable y cómo se distribuye la alimentación junto con la señal de vídeo dentro de la arquitectura CCTV.
La selección del conector y la calidad de terminación también influyen en la compatibilidad, especialmente cuando se utilizan diferentes tipos de cable en la misma instalación. Las consideraciones más detalladas sobre la integración pueden revisarse a través de tipos de conectores y cables de alimentación, particularmente al alinear la estabilidad de tensión con las conexiones físicas correctas en sistemas de baluns CCTV.

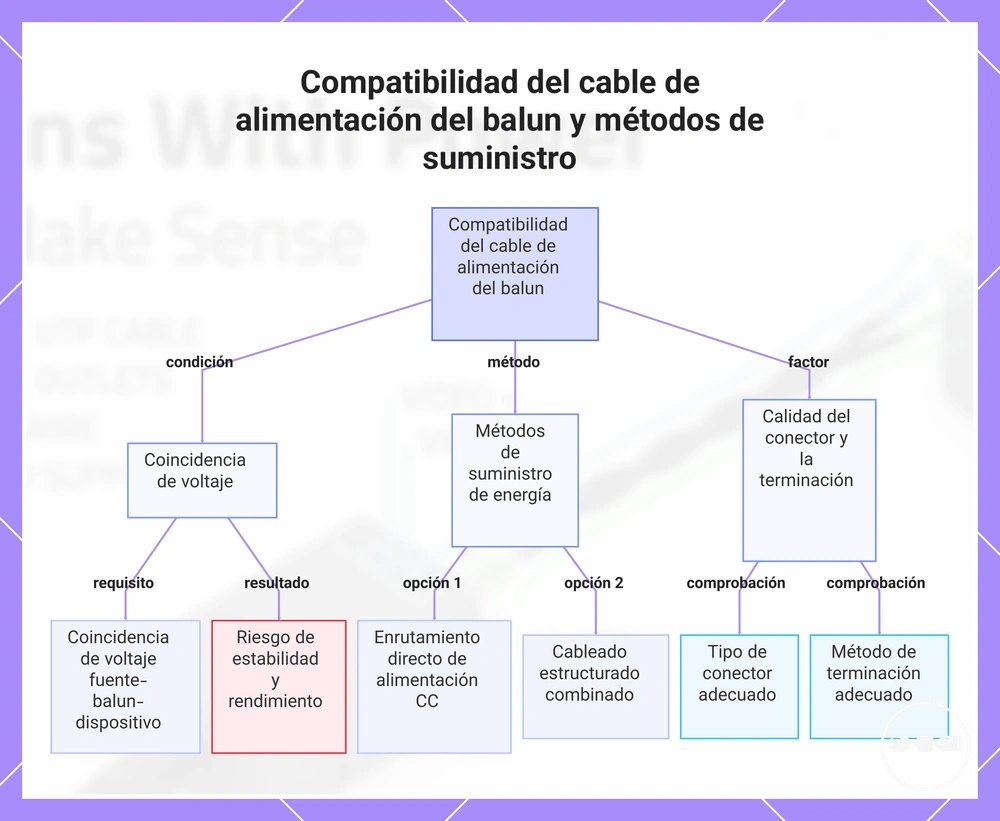

Este gráfico muestra las condiciones clave para la compatibilidad del cable de alimentación del balun de CCTV, incluyendo la coincidencia de voltaje, la calidad del conector y los dos métodos principales de suministro de energía.
Métodos de conexión de baluns de vídeo con alimentación, incluyendo patrones de cableado y enfoques de terminación
Los métodos de conexión de baluns de vídeo con alimentación se refieren a la forma estructurada en que se organizan los pares de señal de vídeo y los conductores de alimentación dentro del cableado de par trenzado CCTV, donde la lógica correcta de emparejamiento y terminación garantiza una transmisión consistente en todo el sistema.
Los patrones de cableado en estas configuraciones dependen de cómo se asignan los conductores CAT5 entre la transmisión de vídeo y la entrega de alimentación, y la estabilidad del rendimiento suele verse influida por la precisión con que se mantienen los pares y cómo se aplica la terminación en cada punto final.
Los enfoques de terminación determinan cómo se completa la interfaz de cableado tanto en el lado de la cámara como en el del receptor, donde una terminación inconsistente o mixta puede introducir inestabilidad en el comportamiento de la señal según la disposición y las condiciones de instalación.
La lógica de cableado estructurado en sistemas de baluns CCTV separa los pares de vídeo de los conductores de alimentación para reducir el riesgo de interferencia, manteniendo al mismo tiempo trayectos de enrutamiento predecibles que favorecen un comportamiento estable del sistema en condiciones normales de instalación.
El contexto de instalación y la consistencia del cableado suelen influir en la fiabilidad general, por lo que los métodos estructurados se alinean comúnmente con prácticas generales como safe installation steps y referencias de cableado detalladas como wiring CCTV video baluns.

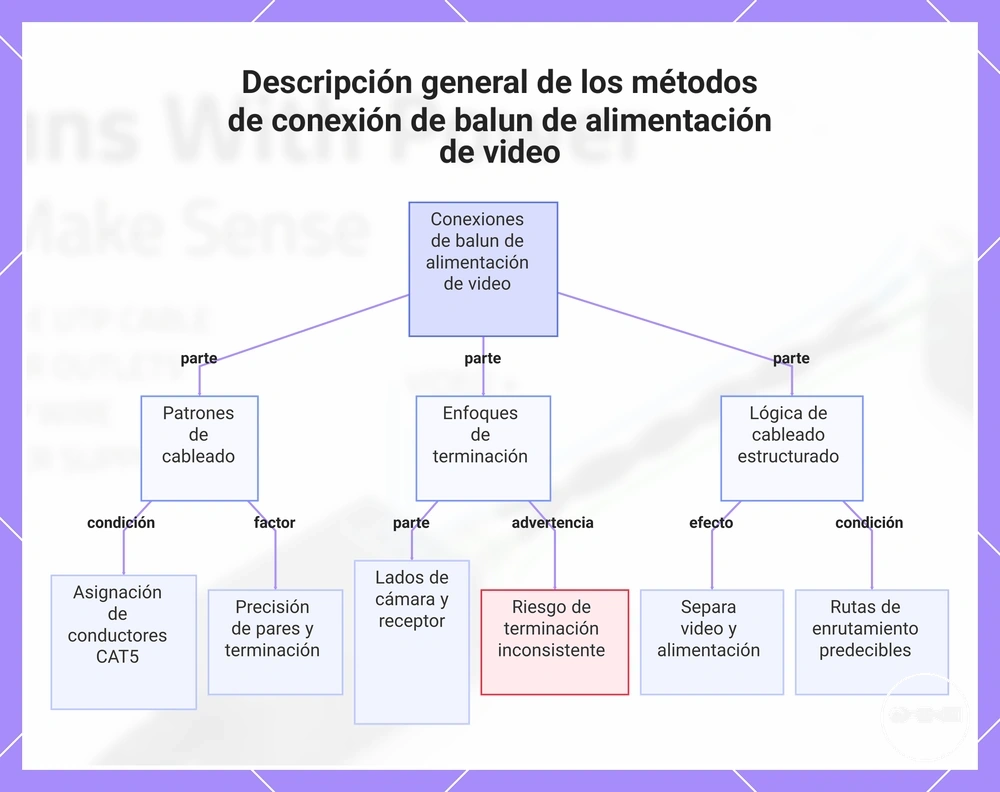

Este gráfico muestra los componentes clave de los métodos de conexión de balun de alimentación de video: patrones de cableado, enfoques de terminación y lógica de cableado estructurado, explicando cómo cada uno contribuye a una transmisión CCTV estable.
Límites de distancia de baluns de alimentación CCTV y consideraciones de rendimiento de señal sobre cable CAT5/CAT6
Los límites de distancia de los baluns de alimentación CCTV dependen de cómo la longitud del cable afecta tanto a la integridad de la señal de vídeo como a la estabilidad de la entrega de alimentación, donde una mayor distancia introduce típicamente una mayor atenuación y caída de tensión en el cableado CAT5 o CAT6. :contentReference[oaicite:0]{index=0}
A medida que la distancia aumenta, la calidad de transmisión de vídeo puede degradarse gradualmente debido al debilitamiento de la señal y a una mayor sensibilidad a la interferencia, mientras que la entrega de alimentación puede volverse menos estable dependiendo de la calidad del conductor y las condiciones de carga del sistema. Estos efectos son condicionales y varían según la disposición de la instalación, el grado del cable y la configuración general del sistema.
Las consideraciones de rendimiento en distancias más largas se centran en mantener un equilibrio aceptable entre la claridad de la señal y la eficiencia de la alimentación, donde el diseño de cableado estructurado y una planificación adecuada del sistema ayudan a reducir los riesgos de degradación sin eliminarlos por completo.
Para un contexto de compatibilidad más amplio, el comportamiento en distancia se evalúa a menudo junto con las categorías de cableado estructurado y las limitaciones descritas en límites de distancia del cable, que influyen en cómo las elecciones de CAT5/CAT6 afectan el rendimiento general del sistema de baluns CCTV.

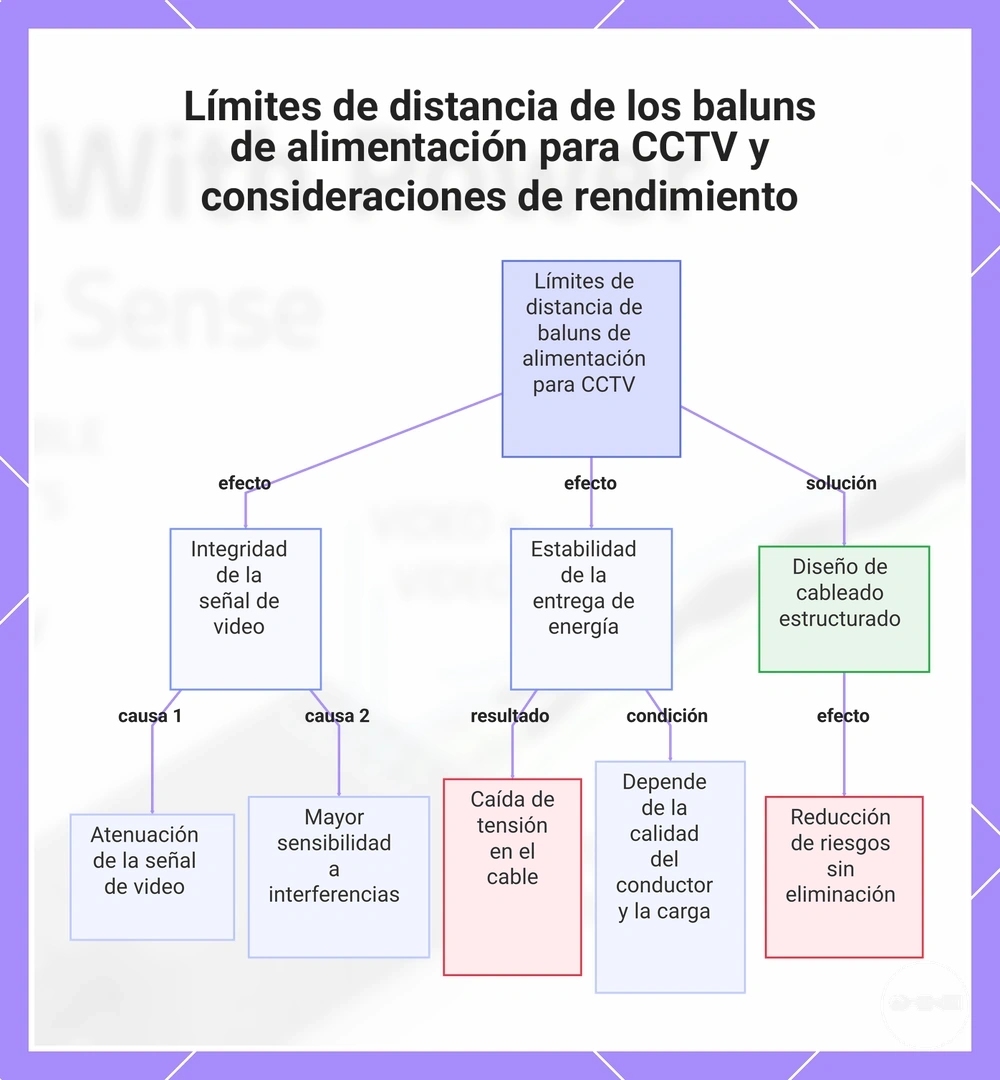

Este gráfico muestra cómo el aumento de la longitud del cable afecta la integridad de la señal de video y la estabilidad de la entrega de energía en los baluns de alimentación para CCTV, así como la mitigación mediante un diseño de cableado estructurado.
Requisitos del sistema, compatibilidad de cámaras y limitaciones de configuración para baluns de vídeo CCTV con alimentación
Los requisitos del sistema para baluns de vídeo CCTV con alimentación dependen del tipo de cámara CCTV, las necesidades de tensión y el estado del cable, donde cada factor influye en si se puede mantener una transmisión de vídeo estable y una entrega de alimentación adecuada en una configuración de instalación determinada. :contentReference[oaicite:0]{index=0}
La compatibilidad de la cámara se determina por cómo el tipo de salida de la cámara CCTV y la entrada de alimentación se alinean con el sistema de baluns, donde las variaciones en los modelos de cámara afectan la consistencia con que la señal de vídeo y la alimentación pueden transportarse sobre el cableado de par trenzado.
Los requisitos de tensión también condicionan el comportamiento del sistema, ya que la estabilidad de la alimentación puede variar según la demanda de carga, la resistencia del cable y la distancia, lo que puede influir en la fiabilidad general en diferentes condiciones de instalación.
Las limitaciones de configuración suelen estar relacionadas con la calidad del cable, la precisión de la terminación y las condiciones de enrutamiento, donde las inconsistencias en estos elementos pueden afectar la estabilidad general de la transmisión sin modificar el diseño subyacente del sistema.

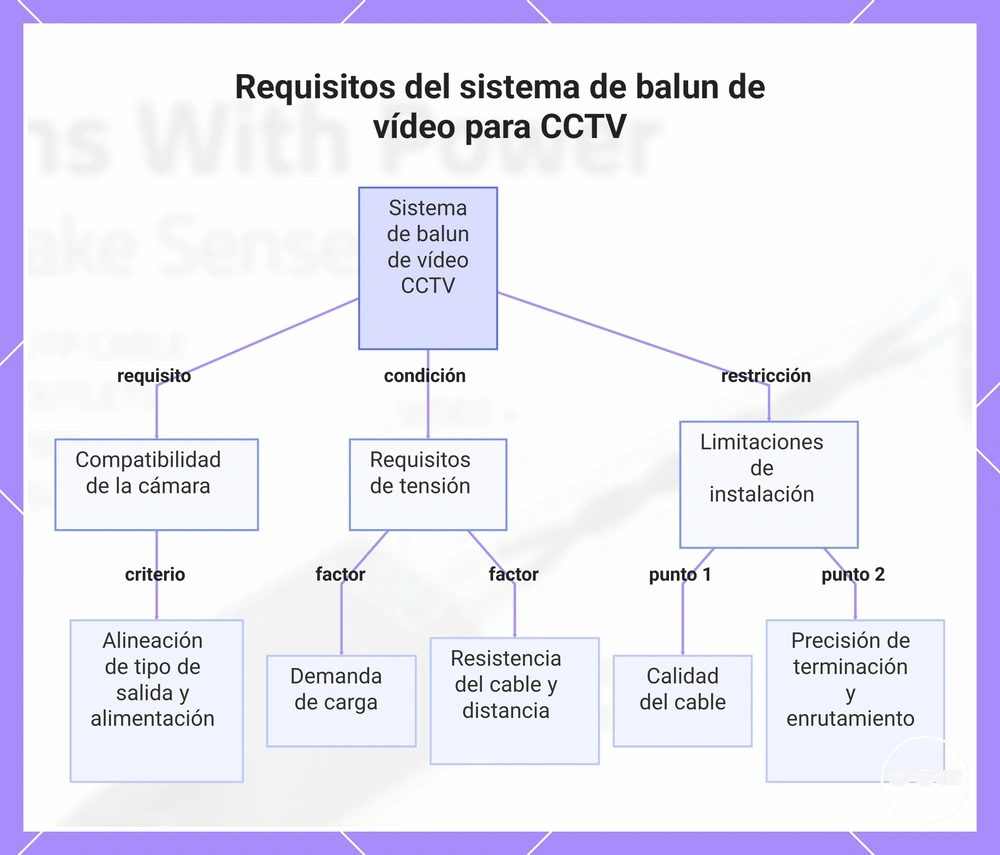

Este gráfico muestra los factores clave que determinan la transmisión estable de vídeo y alimentación en sistemas de balun de vídeo para CCTV: compatibilidad de la cámara, requisitos de tensión y limitaciones de instalación.
Cómo elegir baluns de vídeo CCTV con alimentación según la distancia, el tipo de cable y el escenario de instalación
La selección de baluns de vídeo CCTV con alimentación depende de la distancia, el tipo de cable y el escenario de instalación, donde cada factor influye en la fiabilidad con que la transmisión de vídeo y la entrega de alimentación pueden funcionar en una configuración determinada.
La distancia es una limitación principal porque los recorridos de cable más largos pueden aumentar la atenuación y la caída de tensión, lo que puede afectar tanto a la estabilidad del vídeo como a la consistencia de la alimentación según la carga del sistema y las condiciones de instalación.
El tipo de cable, como CAT5, CAT5e o CAT6, puede influir en el comportamiento de la señal a través de diferencias en la calidad del conductor y la resistencia al ruido, lo que significa que el rendimiento puede variar según cómo se despliegue el cableado estructurado en la disposición CCTV.
El escenario de instalación también afecta la selección, especialmente donde la distribución de alimentación, la ubicación de las cámaras y las condiciones ambientales influyen en los límites del sistema. El contexto de selección más amplio puede alinearse con criterios de compra para baluns de vídeo CCTV y compararse con tipos de sistema como baluns de vídeo CCTV activos y pasivos para ajustarse mejor a los requisitos.

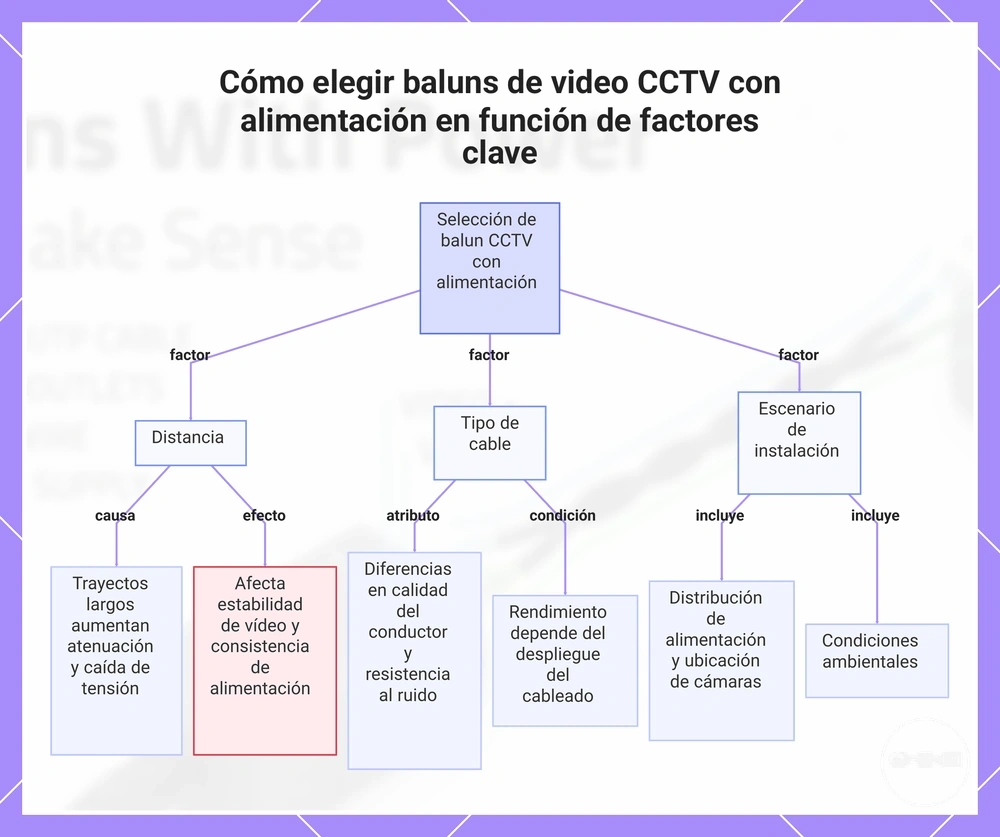

Este gráfico muestra los tres factores clave para seleccionar baluns de video CCTV con alimentación: distancia, tipo de cable y escenario de instalación, junto con sus efectos y condiciones específicos.
Errores comunes de cableado y problemas de señal en instalaciones de baluns de vídeo CCTV con alimentación
Los errores de cableado en instalaciones de baluns de vídeo CCTV con alimentación suelen provocar pérdida de señal, salida de vídeo inestable o entrega de alimentación inconsistente, especialmente cuando el emparejamiento de conductores y la terminación no se mantienen correctamente.
El emparejamiento incorrecto de los hilos trenzados es una causa frecuente de degradación de la señal, donde las líneas de vídeo y alimentación pueden interferir si no se separan adecuadamente dentro de la estructura CAT5. Una terminación floja o inconsistente también puede introducir caídas de señal intermitentes e inestabilidad de tensión en todo el sistema.
En algunos casos, la polaridad invertida o las conexiones no coincidentes entre unidades de balun pueden provocar un fallo parcial o total del vídeo, mientras que un enrutamiento deficiente del cable puede aumentar la exposición a fuentes de interferencia que afectan la estabilidad de la transmisión.
Las prácticas de cableado adecuadas, incluyendo la alineación consistente de pares y una terminación segura, son esenciales para reducir estos problemas, como se describe en wiring CCTV video baluns.
