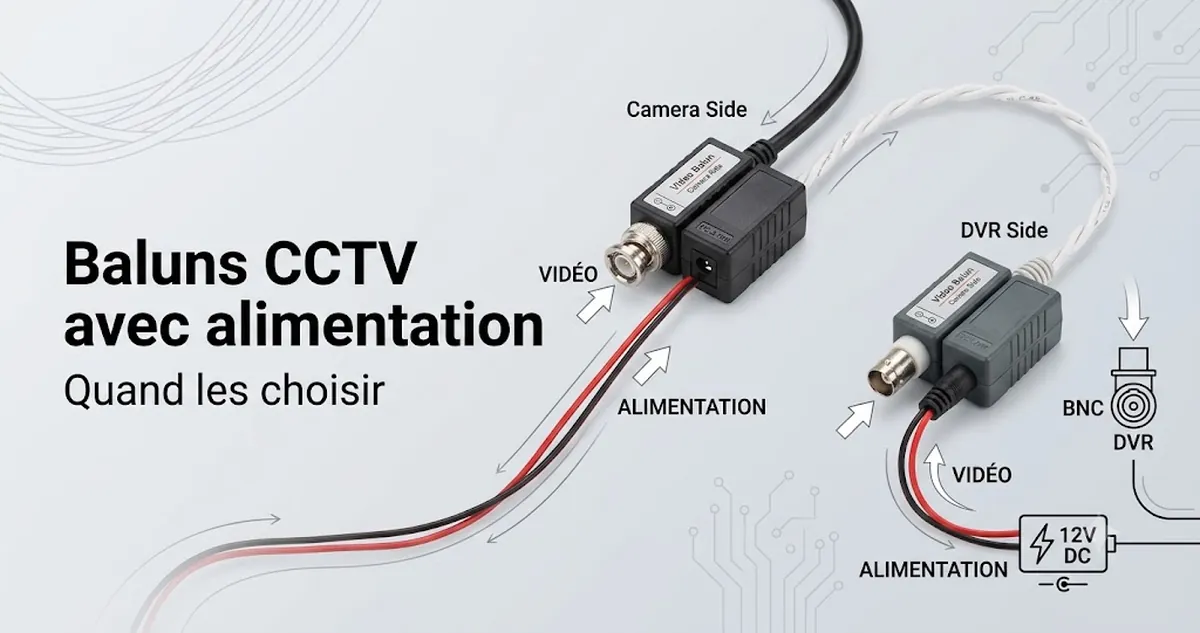

Baluns vidéo CCTV avec alimentation comme solution combinée de transmission vidéo et d'alimentation pour les systèmes CCTV
Les baluns vidéo CCTV avec alimentation désignent une approche de transmission combinée où les baluns vidéo CCTV prennent en charge à la fois la transmission du signal vidéo et l'alimentation électrique au sein d'un système CCTV. Cette configuration utilise généralement un câble CAT5 et un câblage à paires torsadées pour acheminer le signal vidéo et l'alimentation électrique via une infrastructure partagée, ce qui réduit le besoin de lignes séparées pour le signal vidéo et l'alimentation dans les configurations appropriées.
La décision d'utiliser des baluns vidéo CCTV avec alimentation dépend du scénario d'installation, y compris la conception globale du système CCTV, l'infrastructure de câble CAT5 disponible, et la manière dont les exigences de transmission d'alimentation s'alignent sur les conditions de distance et d'agencement. Dans de nombreux cas, le câblage à paires torsadées peut faciliter la planification, mais les performances de la stabilité du signal vidéo et de la fourniture d'alimentation peuvent varier en fonction de la conception du système et des facteurs environnementaux.
Cette section établit une vue macro des baluns vidéo CCTV avec alimentation en tant que considération de planification dans la conception de systèmes CCTV, en se concentrant sur quand et pourquoi cette approche combinée est sélectionnée avant de passer à des comparaisons plus détaillées et des définitions fonctionnelles.

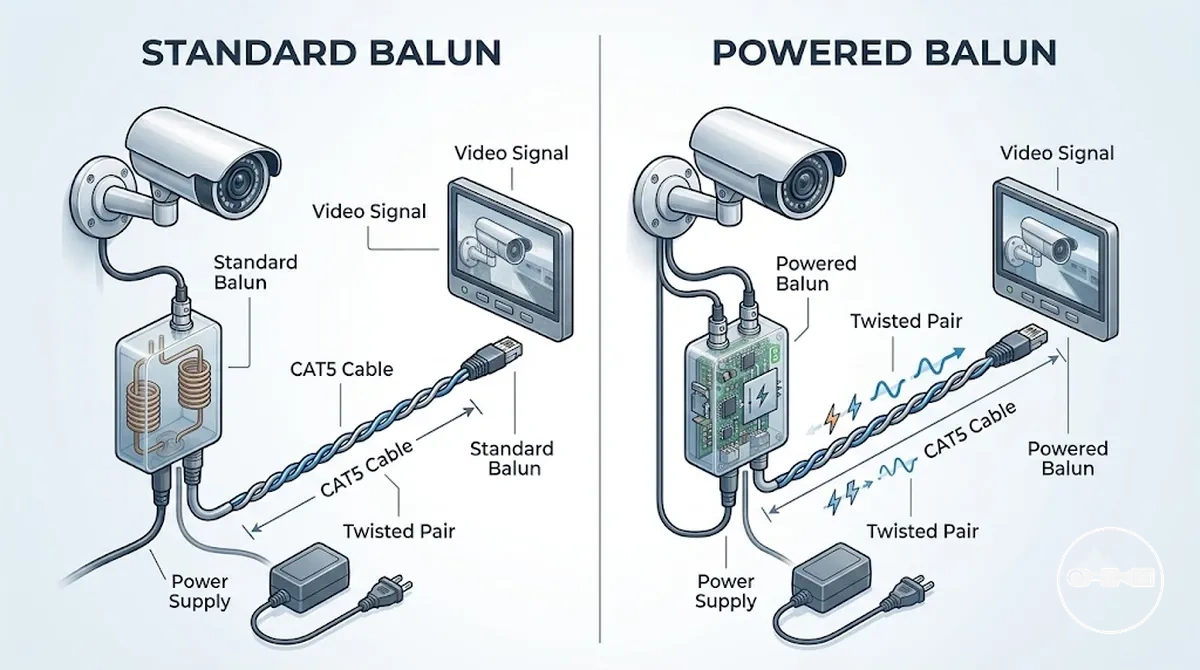

Ce que sont les baluns vidéo CCTV avec alimentation et en quoi ils diffèrent des configurations de baluns vidéo standard
Les baluns vidéo CCTV avec alimentation sont un composant de transmission combiné qui achemine à la fois le signal vidéo et l'alimentation électrique sur un câblage à paires torsadées utilisant un câble CAT5 dans un système CCTV. Cette configuration prend en charge à la fois la transmission du signal vidéo et l'alimentation électrique via une structure de câblage partagée, selon la configuration du système CCTV et du scénario d'installation.
Par rapport aux baluns vidéo CCTV standard, qui se concentrent généralement uniquement sur la transmission du signal vidéo sur paires torsadées, la version alimentée étend ses fonctionnalités en prenant également en charge la fourniture d'alimentation électrique via la même approche de câblage. Cette distinction devient pertinente lors de l'évaluation des exigences du système, notamment en ce qui concerne la planification de l'installation et la manière dont la transmission d'alimentation est gérée dans l'ensemble de la configuration.
La principale différence réside dans les priorités de conception du système, où les baluns standard se concentrent sur la transmission du signal vidéo, tandis que les variantes alimentées intègrent à la fois les considérations de signal vidéo et d'alimentation électrique. La pertinence de chaque option dépend des exigences du système CCTV, des conditions du câblage à paires torsadées et de la manière dont la distribution d'alimentation est planifiée dans le scénario d'installation.

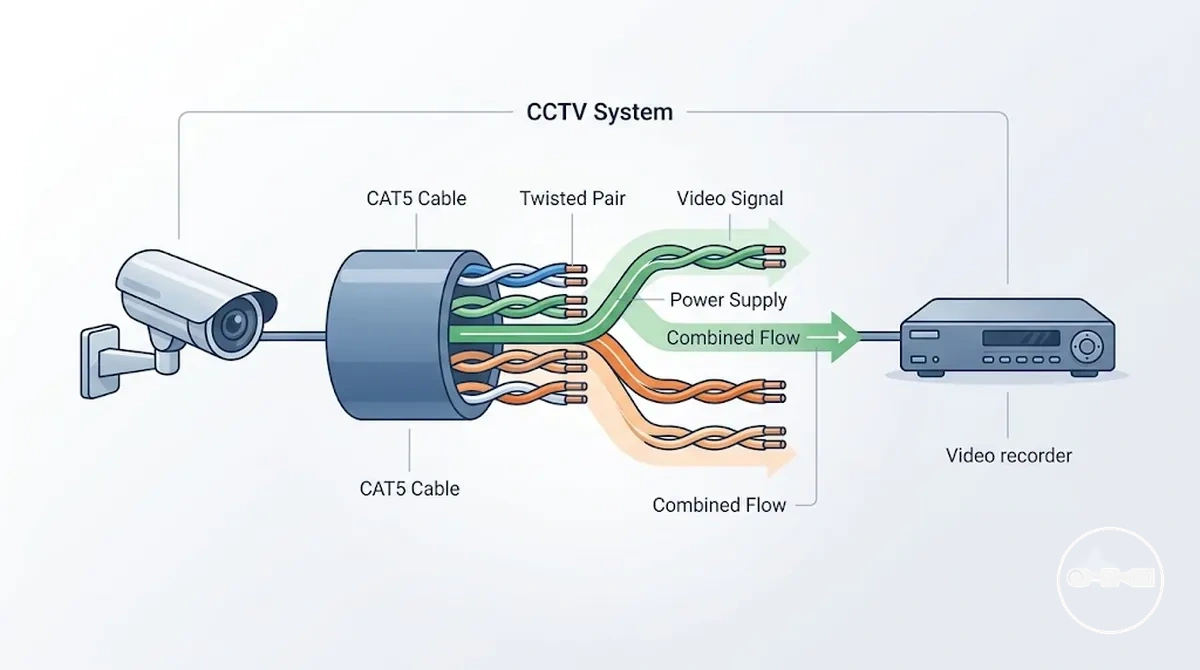

Systèmes CCTV vidéo et alimentation sur CAT5 et fonctionnement de la transmission combinée en pratique
Les systèmes CCTV vidéo et alimentation sur CAT5 désignent une configuration au niveau du système où les systèmes CCTV transmettent à la fois le signal vidéo et l'alimentation électrique via un câble CAT5 utilisant un câblage à paires torsadées. Cette approche de transmission combinée permet au signal vidéo et à l'alimentation électrique de coexister au sein de la même structure de câblage physique tout en conservant des rôles fonctionnels distincts à l'intérieur du système CCTV.
En pratique, la transmission combinée fonctionne en organisant la manière dont le signal vidéo et l'alimentation électrique sont acheminés sur les conducteurs à paires torsadées au sein du même câble CAT5. La conception du système CCTV détermine comment ces flux interagissent, et la stabilité peut varier en fonction du scénario d'installation, de la qualité du câble et de la configuration globale du système qui définit la manière dont la distribution d'alimentation et la transmission du signal vidéo sont équilibrées dans l'ensemble de la configuration.

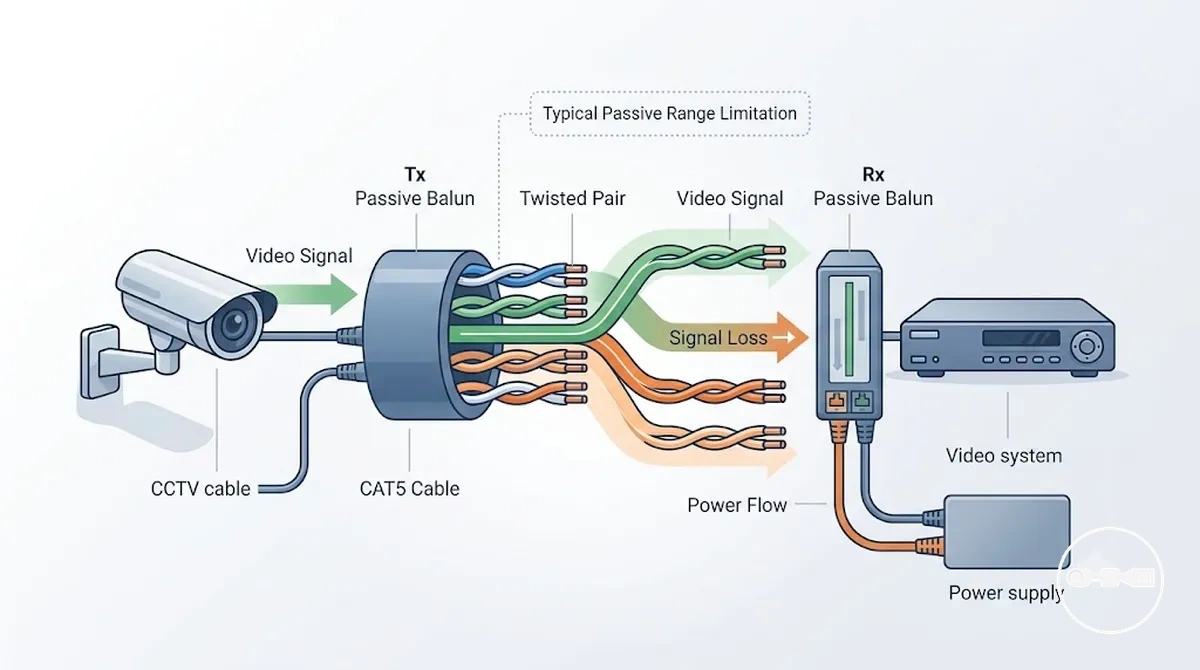

Systèmes de baluns vidéo avec alimentation passifs et cas d'utilisation des configurations passives
Les systèmes de baluns vidéo avec alimentation passifs sont des dispositifs de transmission CCTV non amplifiés où des attributs clés tels que la gestion de l'alimentation, la stabilité du signal et la qualité de transmission dépendent de la longueur du câble, des conditions d'installation et de la configuration globale du système. Ils acheminent les signaux vidéo sur un câblage CAT5 à paires torsadées et peuvent prendre en charge une transmission d'alimentation limitée selon la conception du système CCTV.
Les principales contraintes des configurations passives concernent l'atténuation du signal, la chute de tension et la sensibilité aux interférences électriques car il n'y a pas d'amplification interne pour stabiliser la transmission. En conséquence, les performances dépendent fortement de facteurs externes tels que la qualité du câble, la distance de routage et la manière dont l'alimentation est injectée dans le système, ce qui peut influencer la stabilité globale dans différents scénarios d'installation.
Les systèmes de baluns vidéo avec alimentation passifs sont généralement sélectionnés lorsque les exigences du système restent dans des conditions de fonctionnement limitées et que des configurations plus simples sont impliquées, où les facteurs externes peuvent être plus facilement contrôlés. Dans les configurations plus exigeantes, ils sont souvent évalués par rapport à d'autres options telles que baluns vidéo CCTV actifs et passifs pour déterminer quelle configuration correspond le mieux aux contraintes d'installation et aux besoins de conception du système.
Fils d'alimentation pour balun CCTV et méthodes de distribution d'alimentation dans les configurations de baluns vidéo avec alimentation
La compatibilité du fil d'alimentation du balun CCTV dépend d'une correspondance correcte de la tension entre l'alimentation électrique, l'entrée du balun et le dispositif CCTV connecté, ainsi que d'un type de connecteur et d'une méthode de terminaison appropriés. Lorsque ces conditions ne sont pas alignées, la stabilité de la distribution d'alimentation peut varier et les performances du système peuvent devenir incohérentes selon la configuration de l'installation.
Les méthodes de distribution d'alimentation dans les configurations de baluns vidéo avec alimentation varient généralement selon la manière dont l'alimentation est injectée dans le système, y compris le routage direct d'alimentation CC ou la transmission combinée via des chemins de câblage structurés. Le comportement global dépend de la conception du système, des conditions du câble et de la manière dont l'alimentation est distribuée parallèlement au signal vidéo au sein de l'architecture CCTV.
Le choix du connecteur et la qualité de terminaison influencent également la compatibilité, en particulier lorsque différents types de fils sont utilisés dans la même installation. Des considérations plus détaillées sur l'intégration peuvent être consultées via les types de fils d'alimentation et de connecteurs, en particulier lors de l'alignement de la stabilité de tension avec des connexions physiques correctes dans les systèmes de baluns CCTV.

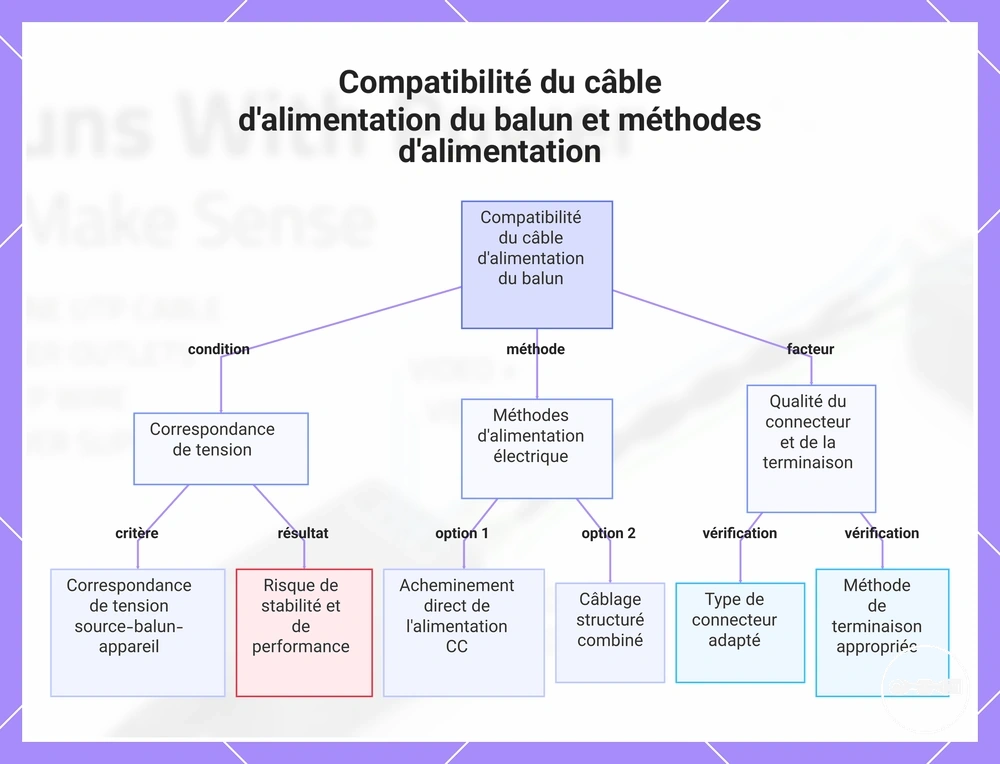

Ce graphique présente les conditions clés pour la compatibilité du câble d'alimentation du balun CCTV, notamment la correspondance de tension, la qualité du connecteur et les deux principales méthodes d'alimentation.
Méthodes de connexion des baluns vidéo avec alimentation, incluant les schémas de câblage et les approches de terminaison
Les méthodes de connexion des baluns vidéo avec alimentation désignent la manière structurée dont les paires de signaux vidéo et les conducteurs d'alimentation sont organisés dans le câblage à paires torsadées CCTV, où une logique correcte d'appairage et de terminaison assure une transmission cohérente sur l'ensemble du système.
Les schémas de câblage dans ces configurations dépendent de la manière dont les conducteurs CAT5 sont alloués entre la transmission vidéo et la distribution d'alimentation, la stabilité des performances étant généralement influencée par la précision avec laquelle les paires sont maintenues et la manière dont la terminaison est appliquée à chaque extrémité.
Les approches de terminaison déterminent comment l'interface de câblage est réalisée des deux côtés, caméra et récepteur, où une terminaison incohérente ou mixte peut introduire une instabilité dans le comportement du signal en fonction de l'agencement et des conditions d'installation.
La logique de câblage structuré dans les systèmes de baluns CCTV sépare les paires vidéo des conducteurs d'alimentation pour réduire les risques d'interférence, tout en maintenant des chemins de routage prévisibles qui soutiennent un comportement stable du système dans des conditions d'installation normales.
Le contexte d'installation et la cohérence du câblage influencent souvent la fiabilité globale, c'est pourquoi les méthodes structurées sont généralement alignées sur des pratiques générales telles que safe installation steps et des références de câblage détaillées comme wiring CCTV video baluns.

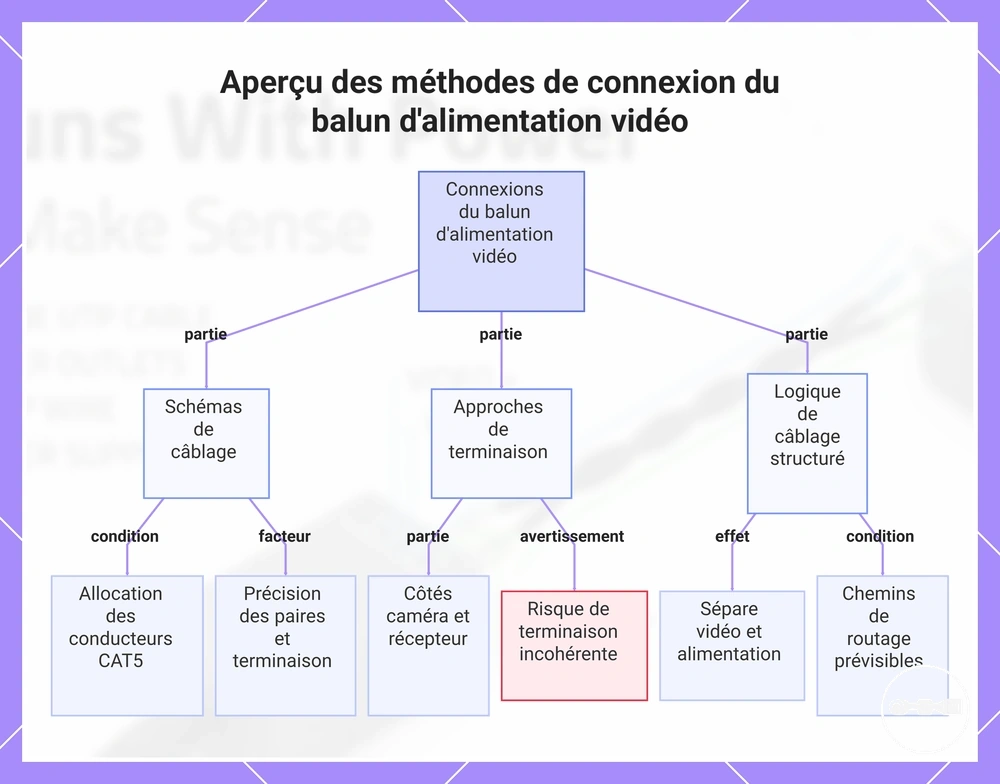

Ce graphique présente les composants clés des méthodes de connexion du balun d'alimentation vidéo : schémas de câblage, approches de terminaison et logique de câblage structuré, expliquant comment chacun contribue à une transmission CCTV stable.
Limites de distance des baluns d'alimentation CCTV et considérations sur la performance du signal sur câble CAT5/CAT6
Les limites de distance des baluns d'alimentation CCTV dépendent de la manière dont la longueur du câble affecte à la fois l'intégrité du signal vidéo et la stabilité de la distribution d'alimentation, où une distance accrue introduit généralement une plus grande atténuation et une chute de tension sur les câbles CAT5 ou CAT6. :contentReference[oaicite:0]{index=0}
À mesure que la distance augmente, la qualité de transmission vidéo peut se dégrader progressivement en raison de l'affaiblissement du signal et d'une sensibilité accrue aux interférences, tandis que la distribution d'alimentation peut devenir moins stable selon la qualité des conducteurs et les conditions de charge du système. Ces effets sont conditionnels et varient selon l'agencement de l'installation, la qualité du câble et la configuration globale du système.
Les considérations de performance sur les longues distances se concentrent sur le maintien d'un équilibre acceptable entre la clarté du signal et l'efficacité énergétique, où une conception de câblage structuré et une planification système appropriée aident à réduire les risques de dégradation sans les éliminer complètement.
Pour un contexte de compatibilité plus large, le comportement en distance est souvent évalué parallèlement aux catégories de câblage structuré et aux limitations décrites dans limites de distance du câble, qui influencent la manière dont les choix CAT5/CAT6 affectent les performances globales du système de baluns CCTV.

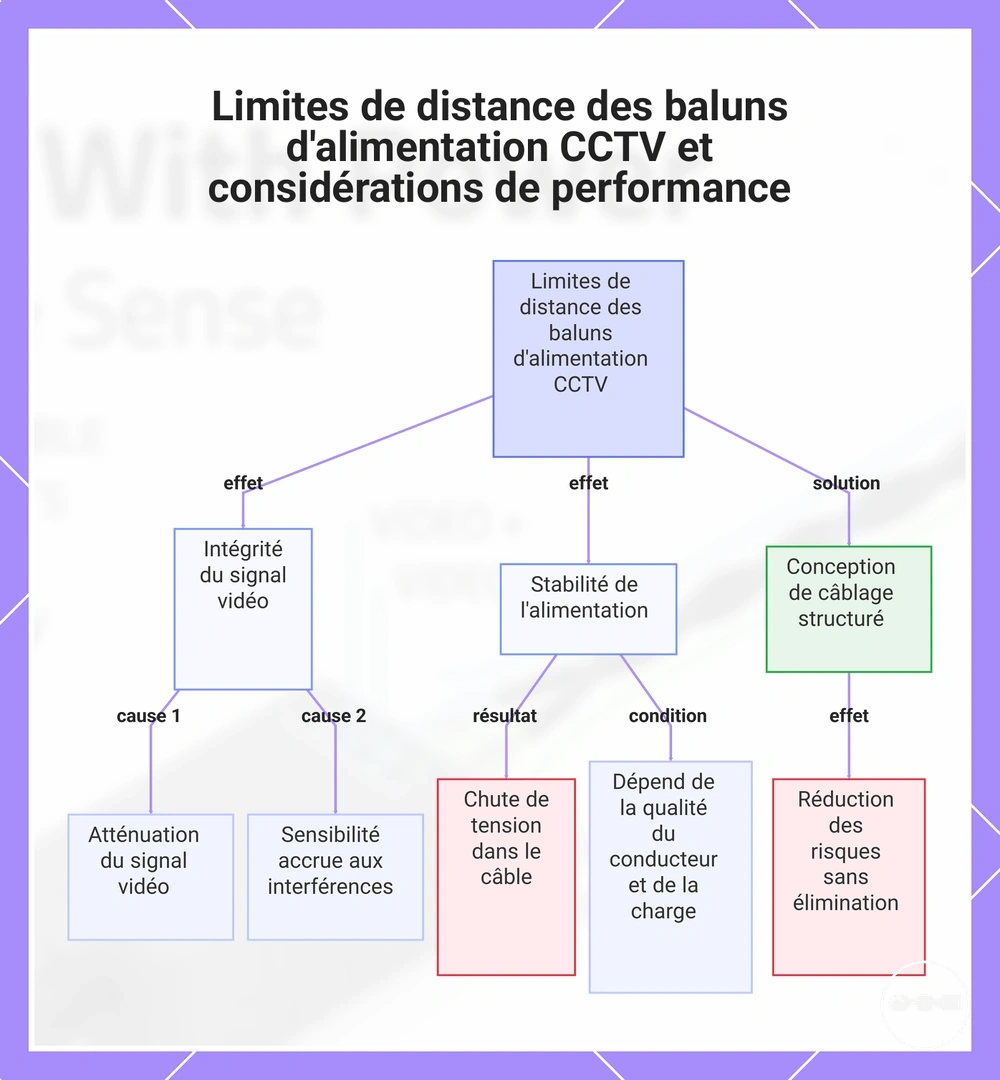

Ce graphique montre comment l'augmentation de la longueur du câble affecte l'intégrité du signal vidéo et la stabilité de l'alimentation pour les baluns d'alimentation CCTV, ainsi que l'atténuation par une conception de câblage structuré.
Exigences système, compatibilité des caméras et contraintes de configuration pour les baluns vidéo CCTV avec alimentation
Les exigences système pour les baluns vidéo CCTV avec alimentation dépendent du type de caméra CCTV, des besoins en tension et de l'état du câble, chaque facteur influençant la possibilité de maintenir une transmission vidéo stable et une distribution d'alimentation dans une configuration d'installation donnée. :contentReference[oaicite:0]{index=0}
La compatibilité des caméras est déterminée par la manière dont le type de sortie et l'entrée d'alimentation de la caméra CCTV s'alignent sur le système de baluns, les variations entre modèles de caméras affectant la constance avec laquelle le signal vidéo et l'alimentation peuvent être acheminés sur un câblage à paires torsadées.
Les exigences de tension influencent le comportement du système, car la stabilité de l'alimentation peut varier en fonction de la demande de charge, de la résistance du câble et de la distance, ce qui peut affecter la fiabilité globale dans différentes conditions d'installation.
Les contraintes de configuration sont généralement liées à la qualité du câble, à la précision de la terminaison et aux conditions de routage, où des incohérences dans ces éléments peuvent affecter la stabilité globale de la transmission sans modifier la conception sous-jacente du système.

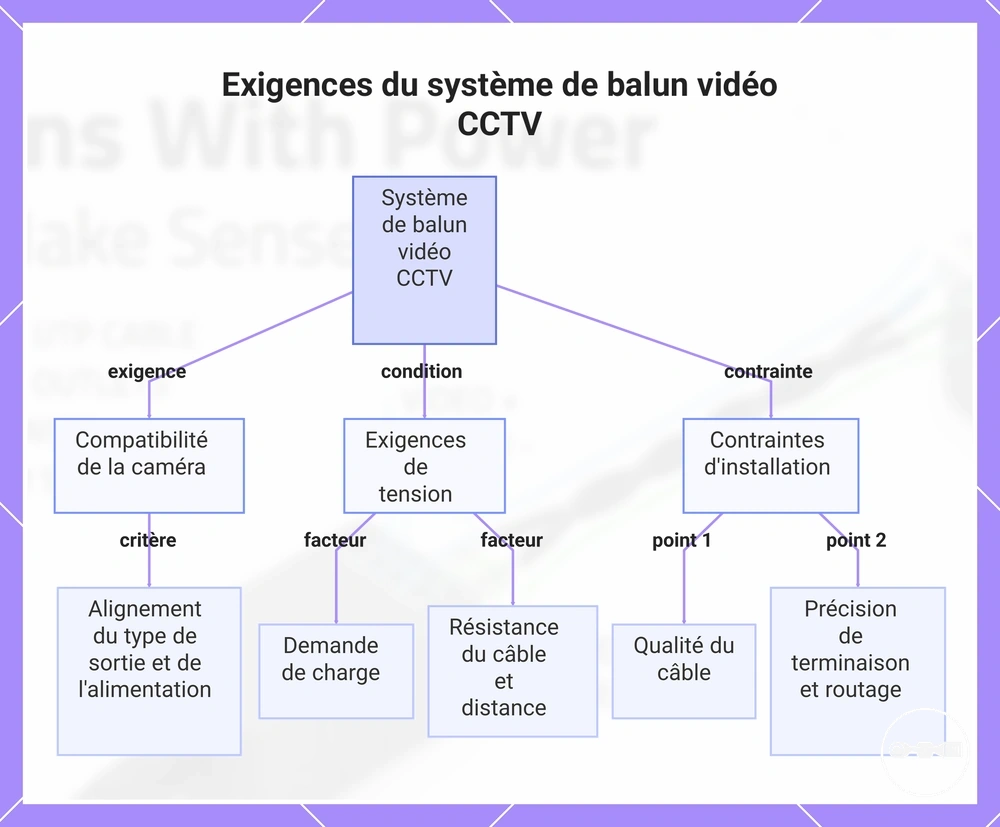

Ce diagramme montre les facteurs clés qui déterminent une transmission stable de la vidéo et de l'alimentation pour les systèmes de balun vidéo CCTV : compatibilité de la caméra, exigences de tension et contraintes d'installation.
Comment choisir des baluns vidéo CCTV avec alimentation en fonction de la distance, du type de câble et du scénario d'installation
Le choix des baluns vidéo CCTV avec alimentation dépend de la distance, du type de câble et du scénario d'installation, chaque facteur influençant la fiabilité avec laquelle la transmission vidéo et la distribution d'alimentation peuvent fonctionner dans une configuration donnée.
La distance est une contrainte primaire car des longueurs de câble plus importantes peuvent augmenter l'atténuation et la chute de tension, ce qui peut affecter la stabilité vidéo et la constance de l'alimentation selon la charge du système et les conditions d'installation.
Le type de câble tel que CAT5, CAT5e ou CAT6 peut influencer le comportement du signal via des différences de qualité des conducteurs et de résistance au bruit, ce qui signifie que les performances peuvent varier selon la manière dont le câblage structuré est déployé dans l'agencement CCTV.
Le scénario d'installation affecte également le choix, en particulier lorsque la distribution d'alimentation, l'emplacement des caméras et les conditions environnementales influencent les limites du système. Le contexte de sélection plus large peut être aligné sur les critères d'achat des baluns vidéo CCTV et comparé avec des types de systèmes tels que les baluns vidéo CCTV actifs et passifs pour mieux correspondre aux exigences.

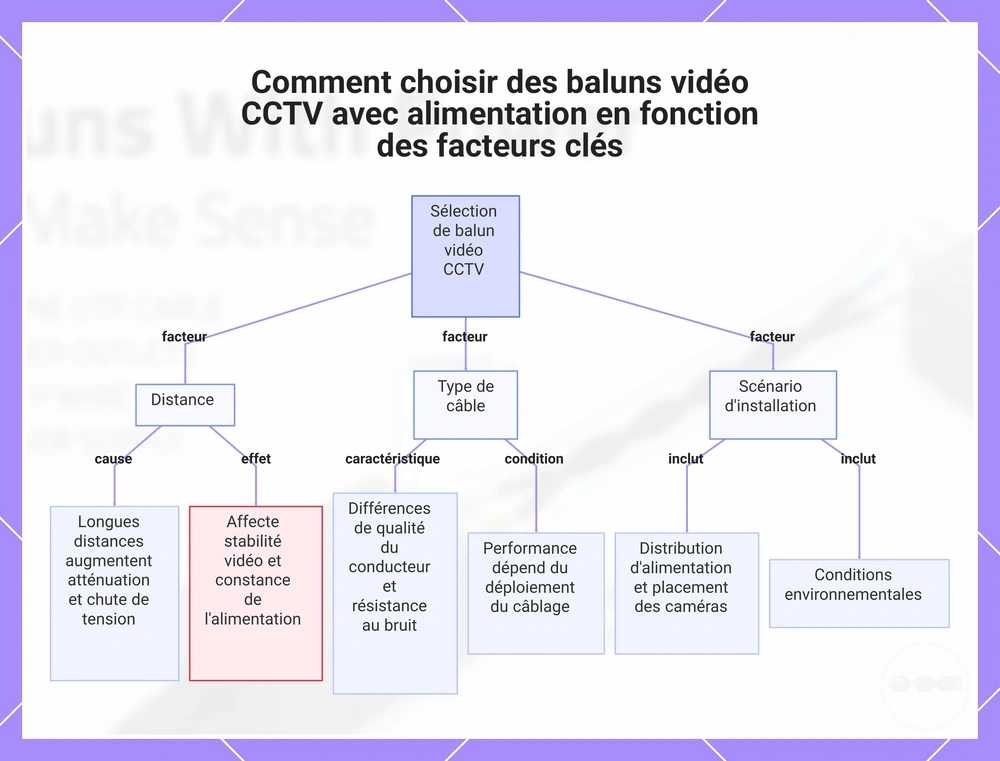

Ce graphique montre les trois facteurs clés pour choisir des baluns vidéo CCTV avec alimentation : la distance, le type de câble et le scénario d'installation, ainsi que leurs effets et conditions spécifiques.
Erreurs de câblage courantes et problèmes de signal dans les installations de baluns vidéo CCTV avec alimentation
Les erreurs de câblage dans les installations de baluns vidéo CCTV avec alimentation entraînent généralement une perte de signal, une sortie vidéo instable ou une distribution d'alimentation irrégulière, en particulier lorsque l'appairage des conducteurs et la terminaison ne sont pas correctement maintenus.
Un appairage incorrect des paires torsadées est une cause fréquente de dégradation du signal, où les lignes vidéo et d'alimentation peuvent interférer si elles ne sont pas correctement séparées au sein de la structure CAT5. Une terminaison desserrée ou incohérente peut également introduire des pertes de signal intermittentes et une instabilité de tension sur l'ensemble du système.
Dans certains cas, une polarité inversée ou des connexions non adaptées entre les unités de balun peuvent entraîner une défaillance vidéo partielle ou totale, tandis qu'un mauvais routage du câble peut augmenter l'exposition à des sources d'interférences qui affectent la stabilité de la transmission.
Des pratiques de câblage appropriées, incluant un alignement cohérent des paires et une terminaison sécurisée, sont essentielles pour réduire ces problèmes, comme décrit dans wiring CCTV video baluns.
