Baluns de vídeo CFTV com alimentação como solução combinada de transmissão de vídeo e alimentação para sistemas CFTV

Baluns de vídeo CFTV com alimentação referem-se a uma abordagem combinada de transmissão onde baluns de vídeo CFTV suportam tanto a entrega de sinal de vídeo quanto a transmissão de alimentação dentro de um sistema CFTV. Esta configuração normalmente utiliza cabo CAT5 e fiação de par trançado para transportar o sinal de vídeo e a energia elétrica através de uma infraestrutura compartilhada, reduzindo a necessidade de linhas separadas para o sinal de vídeo e a fonte de alimentação em configurações adequadas.

A decisão de usar baluns de vídeo CFTV com alimentação depende do cenário de instalação, incluindo o projeto geral do sistema CFTV, a infraestrutura de cabo CAT5 disponível e como os requisitos de transmissão de alimentação se alinham com as condições de distância e layout. Em muitos casos, a fiação de par trançado pode suportar um planejamento simplificado, mas o desempenho tanto da estabilidade do sinal de vídeo quanto da entrega de alimentação pode variar dependendo do projeto do sistema e de fatores ambientais.

Esta seção estabelece uma visão macro dos baluns de vídeo CFTV com alimentação como uma consideração de planejamento no projeto de sistemas CFTV, focando em quando e por que esta abordagem combinada é selecionada antes de avançar para comparações mais detalhadas e definições funcionais.

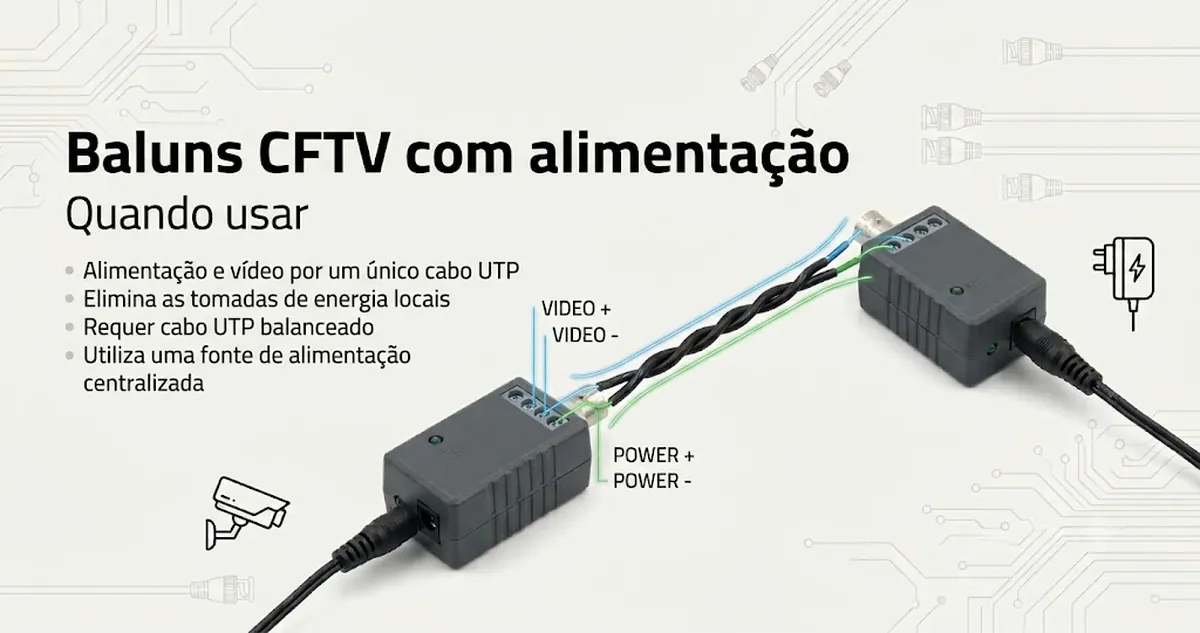

O que são baluns de vídeo CFTV com alimentação e como eles diferem das configurações padrão de baluns de vídeo

Baluns de vídeo CFTV com alimentação são um componente combinado de transmissão que transporta tanto o sinal de vídeo quanto a energia elétrica sobre cabos de par trançado usando cabo CAT5 em um sistema CFTV. Esta configuração suporta tanto a entrega do sinal de vídeo quanto a transmissão de alimentação através de uma estrutura de cabeamento compartilhada, dependendo de como o sistema CFTV e o cenário de instalação são configurados.

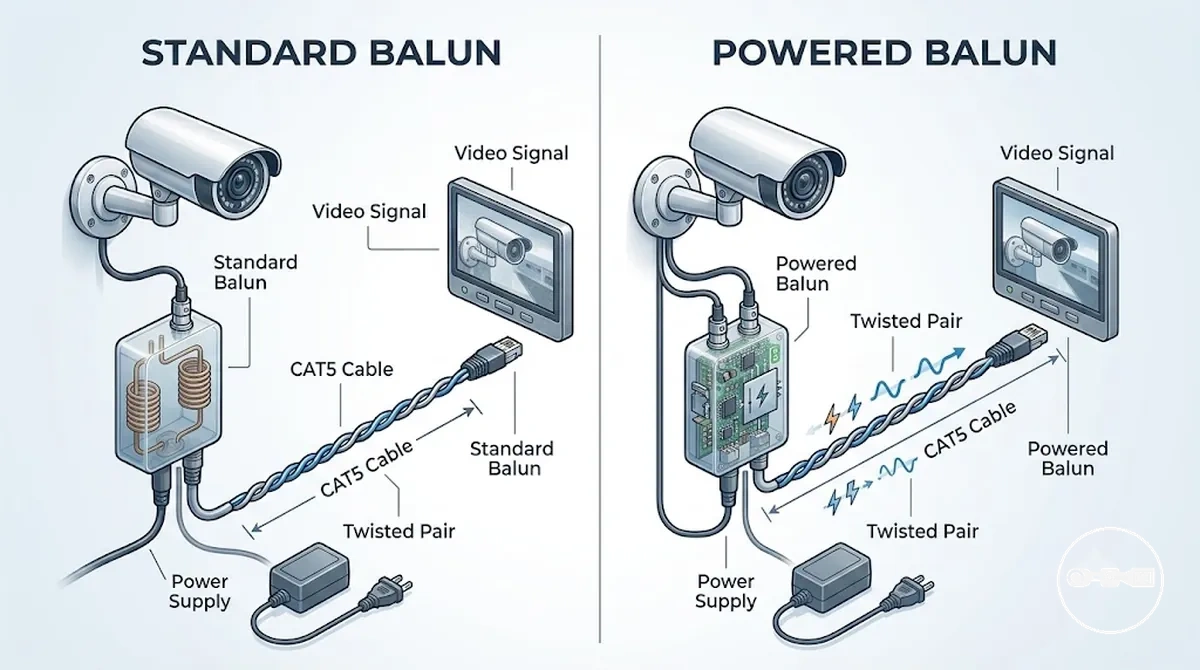

Em comparação com baluns de vídeo CFTV padrão, que normalmente se concentram apenas na transmissão do sinal de vídeo sobre par trançado, a versão com alimentação estende a funcionalidade ao também suportar a entrega da fonte de alimentação através da mesma abordagem de cabeamento. Esta distinção se torna relevante ao avaliar os requisitos do sistema, especialmente em relação ao planejamento da instalação e como a transmissão de alimentação é tratada em toda a configuração.

A principal diferença está nas prioridades de projeto do sistema, onde baluns padrão focam na transmissão do sinal de vídeo, enquanto variantes com alimentação integram tanto o sinal de vídeo quanto as considerações de fonte de alimentação. A adequação de cada opção depende dos requisitos do sistema CFTV, das condições do cabeamento de par trançado e de como a distribuição de alimentação é planejada no cenário de instalação.

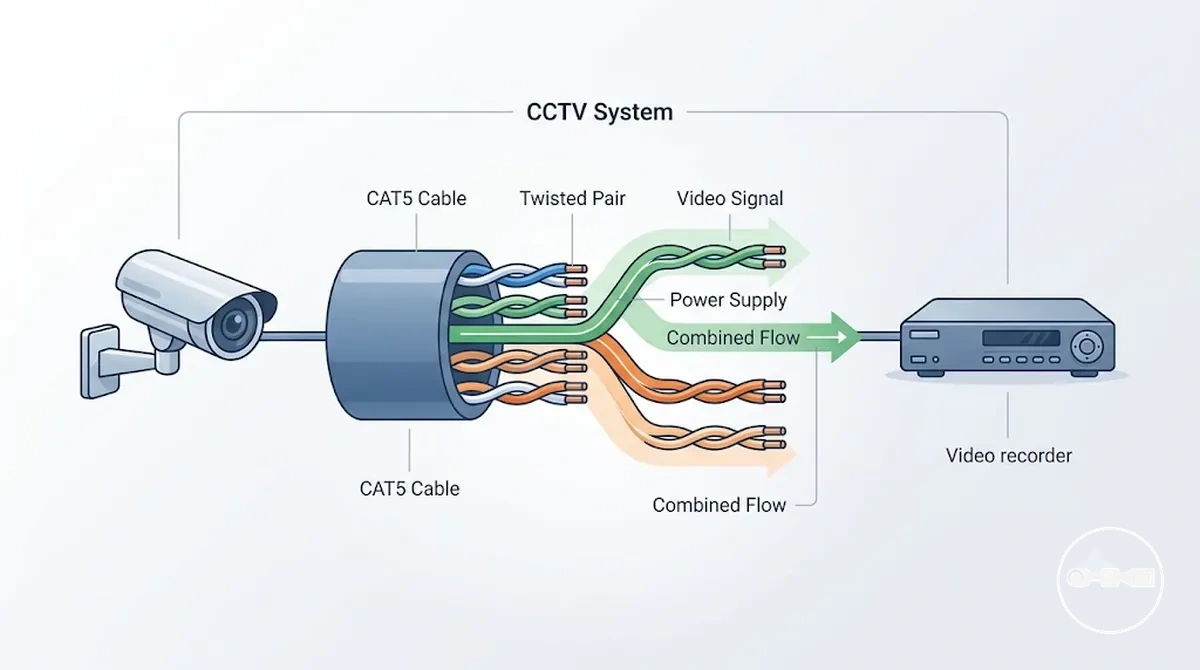

Sistemas CFTV de vídeo e alimentação sobre CAT5 e como a transmissão combinada funciona na prática

Sistemas CFTV de vídeo e alimentação sobre CAT5 referem-se a uma configuração a nível de sistema onde sistemas CFTV transmitem tanto o sinal de vídeo quanto a energia elétrica através de cabo CAT5 utilizando fiação de par trançado. Esta abordagem de transmissão combinada permite que o sinal de vídeo e a fonte de alimentação coexistam dentro da mesma estrutura física de cabeamento, enquanto ainda desempenham funções funcionais separadas dentro do sistema CFTV.

Na prática, a transmissão combinada funciona organizando como o sinal de vídeo e a fonte de alimentação são transportados através dos condutores de par trançado dentro do mesmo cabo CAT5. O projeto do sistema CFTV determina como esses fluxos interagem, e a estabilidade pode variar dependendo do cenário de instalação, da qualidade do cabo e da configuração geral do sistema que define como a distribuição de alimentação e a transmissão do sinal de vídeo são equilibradas em toda a configuração.

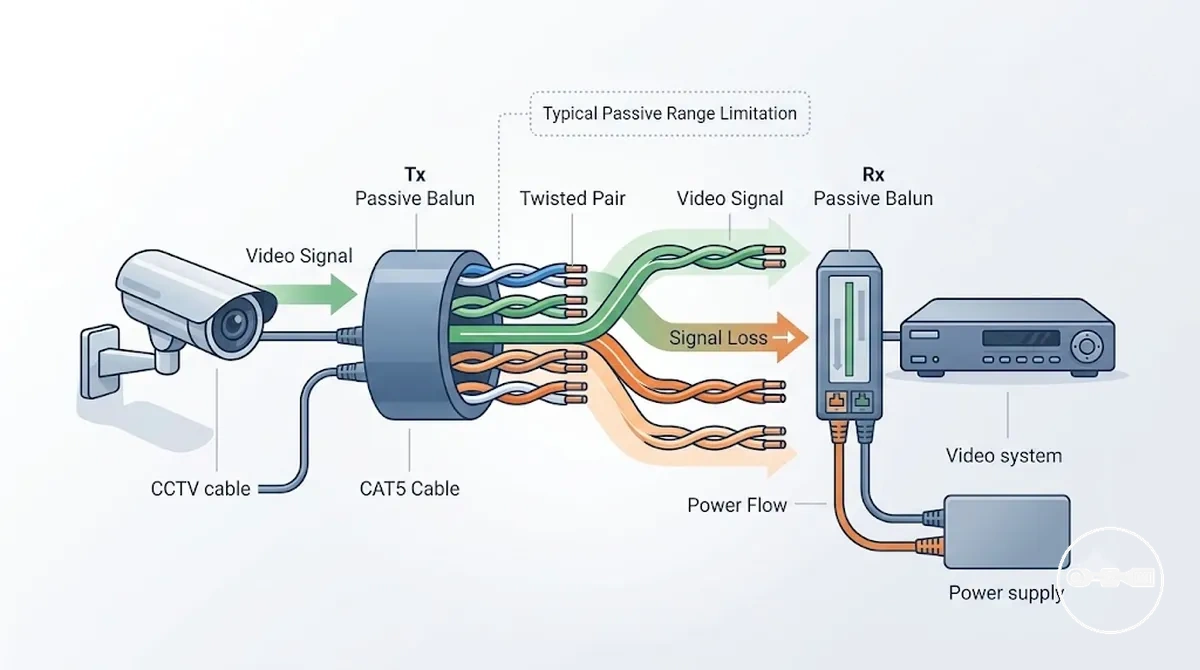

Sistemas de baluns de vídeo passivos com alimentação e quando configurações passivas são usadas

Sistemas de baluns de vídeo passivos com alimentação são dispositivos de transmissão CFTV não amplificados onde atributos-chave como capacidade de alimentação, estabilidade do sinal e qualidade de transmissão dependem do comprimento do cabo, das condições de instalação e da configuração geral do sistema. Eles transportam sinais de vídeo sobre cabeamento CAT5 de par trançado e podem suportar transmissão limitada de alimentação dependendo de como o sistema CFTV é projetado.

As principais limitações das configurações passivas estão relacionadas à atenuação do sinal, queda de tensão e sensibilidade à interferência elétrica, pois não há amplificação interna para estabilizar a transmissão. Como resultado, o desempenho depende fortemente de fatores externos como qualidade do cabo, distância do percurso e como a alimentação é injetada no sistema, o que pode influenciar a estabilidade geral em diferentes cenários de instalação.

Sistemas de baluns de vídeo passivos com alimentação são geralmente selecionados quando os requisitos do sistema permanecem dentro de condições operacionais limitadas e layouts mais simples estão envolvidos, onde fatores externos podem ser controlados mais facilmente. Em configurações mais exigentes, eles são frequentemente avaliados em comparação com outras opções, como baluns de vídeo CFTV ativos e passivos, para determinar qual configuração melhor atende às restrições de instalação e às necessidades de projeto do sistema.

Cabo de alimentação de baluns CFTV e métodos de fornecimento de alimentação em configurações de baluns de vídeo com alimentação

A compatibilidade do cabo de alimentação de baluns CFTV depende da correspondência correta de tensão entre a fonte de alimentação, a entrada do balun e o dispositivo CFTV conectado, juntamente com o tipo de conector e método de terminação adequados. Quando essas condições não estão alinhadas, a estabilidade do fornecimento de alimentação pode variar e o desempenho do sistema pode se tornar inconsistente dependendo da configuração da instalação.

Os métodos de fornecimento de alimentação em configurações de baluns de vídeo com alimentação geralmente variam com base em como a alimentação é injetada no sistema, incluindo roteamento direto de fonte CC ou transmissão combinada através de caminhos de cabeamento estruturado. O comportamento geral depende do projeto do sistema, das condições do cabo e de como a alimentação é distribuída juntamente com o sinal de vídeo dentro da arquitetura CFTV.

A seleção do conector e a qualidade da terminação também influenciam a compatibilidade, especialmente quando diferentes tipos de cabo são usados na mesma instalação. Considerações mais detalhadas sobre integração podem ser revisadas através de tipos de conectores e cabos de alimentação, particularmente ao alinhar a estabilidade de tensão com conexões físicas corretas em sistemas de baluns CFTV.

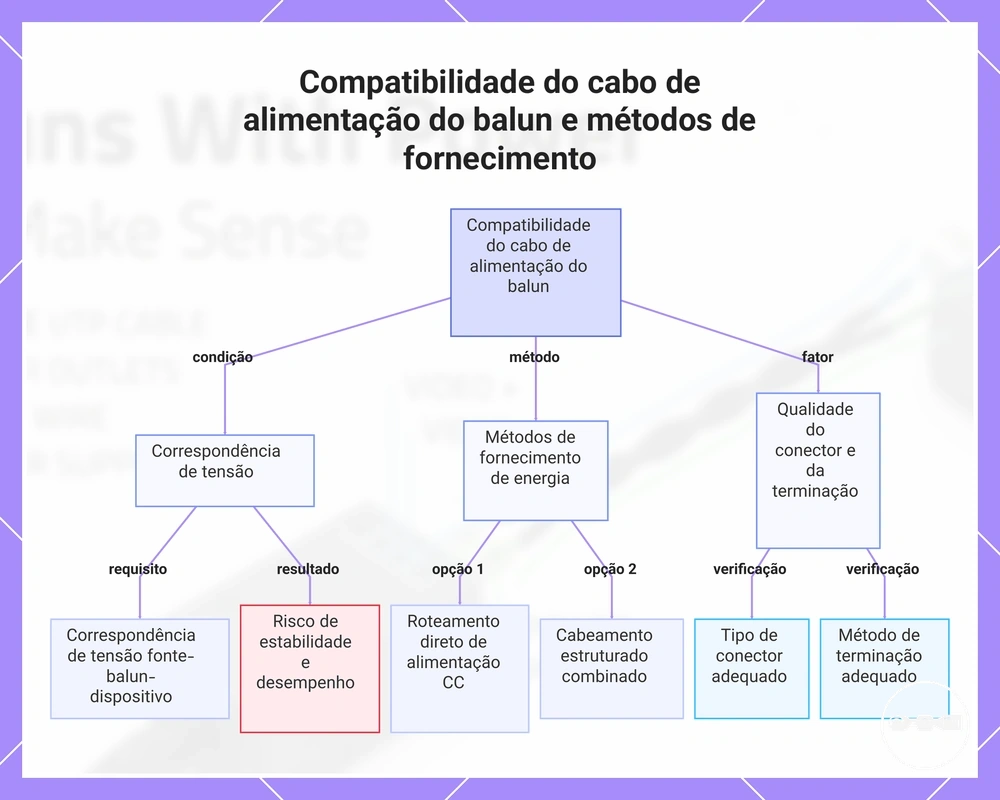

Este gráfico mostra as condições essenciais para a compatibilidade do cabo de alimentação do balun de CCTV, incluindo correspondência de tensão, qualidade do conector e os dois principais métodos de fornecimento de energia.

Métodos de conexão de baluns de vídeo com alimentação, incluindo padrões de fiação e abordagens de terminação

Métodos de conexão de baluns de vídeo com alimentação referem-se à maneira estruturada como os pares de sinal de vídeo e os condutores de alimentação são organizados dentro do cabeamento de par trançado CFTV, onde o pareamento correto e a lógica de terminação garantem transmissão consistente em todo o sistema.

Os padrões de fiação nessas configurações dependem de como os condutores CAT5 são alocados entre a transmissão de vídeo e o fornecimento de alimentação, com a estabilidade do desempenho geralmente influenciada por quão precisamente os pares são mantidos e como a terminação é aplicada em cada ponto de extremidade.

As abordagens de terminação determinam como a interface de cabeamento é concluída nos lados da câmera e do receptor, onde uma terminação inconsistente ou mista pode introduzir instabilidade no comportamento do sinal, dependendo do layout e das condições de instalação.

A lógica de cabeamento estruturado em sistemas de baluns CFTV separa os pares de vídeo dos condutores de alimentação para reduzir o risco de interferência, mantendo caminhos de roteamento previsíveis que suportam um comportamento estável do sistema sob condições normais de instalação.

O contexto da instalação e a consistência da fiação frequentemente influenciam a confiabilidade geral, razão pela qual os métodos estruturados são comumente alinhados com práticas gerais, como critérios de compra para baluns de vídeo CFTV e referências detalhadas de fiação, como limites de distância do cabo.

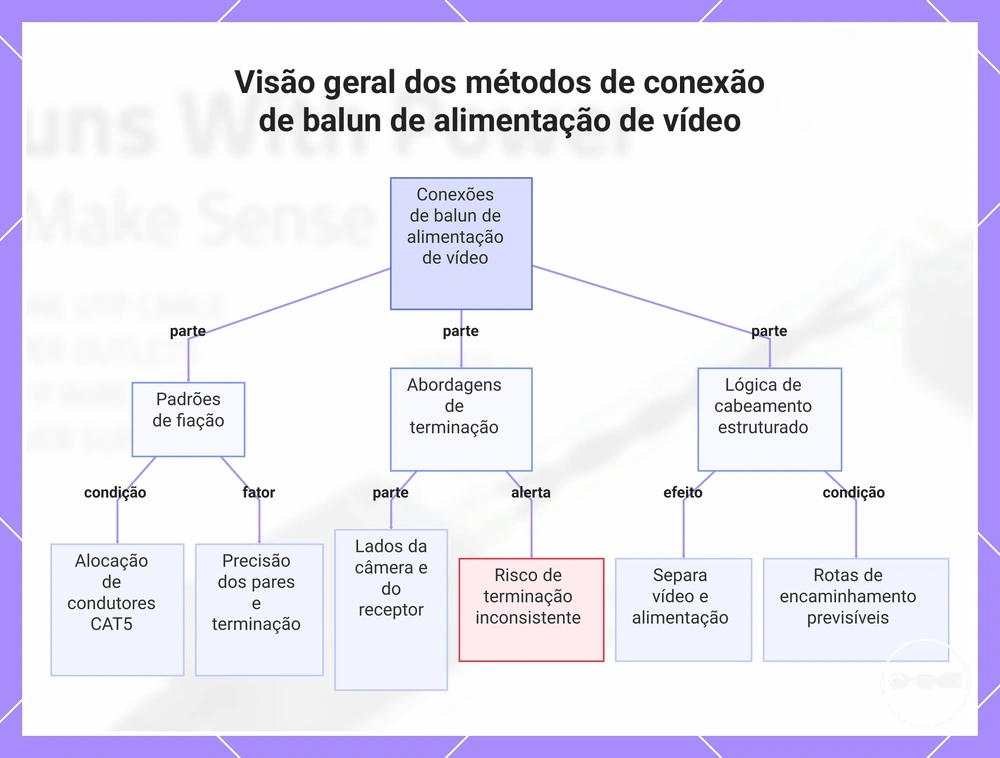

Este gráfico mostra os principais componentes dos métodos de conexão de balun de alimentação de vídeo: padrões de fiação, abordagens de terminação e lógica de cabeamento estruturado, explicando como cada um contribui para uma transmissão CCTV estável.

Limites de distância de baluns CFTV com alimentação e considerações de desempenho de sinal sobre cabo CAT5/CAT6

Os limites de distância de baluns CFTV com alimentação dependem de como o comprimento do cabo afeta tanto a integridade do sinal de vídeo quanto a estabilidade do fornecimento de alimentação, onde o aumento da distância geralmente introduz maior atenuação e queda de tensão em cabos CAT5 ou CAT6. :contentReference[oaicite:0]{index=0}

À medida que a distância aumenta, a qualidade da transmissão de vídeo pode degradar-se gradualmente devido ao enfraquecimento do sinal e à maior sensibilidade à interferência, enquanto o fornecimento de alimentação pode tornar-se menos estável dependendo da qualidade do condutor e das condições de carga do sistema. Esses efeitos são condicionais e variam com o layout da instalação, a categoria do cabo e a configuração geral do sistema.

As considerações de desempenho em percursos mais longos focam em manter um equilíbrio aceitável entre clareza do sinal e eficiência de alimentação, onde o projeto de cabeamento estruturado e o planejamento adequado do sistema ajudam a reduzir os riscos de degradação sem eliminá-los completamente.

Para um contexto mais amplo de compatibilidade, o comportamento da distância é frequentemente avaliado em conjunto com as categorias de cabeamento estruturado e as limitações descritas em limites de distância do cabo, que influenciam como as escolhas de CAT5/CAT6 afetam o desempenho geral do sistema de baluns CFTV.

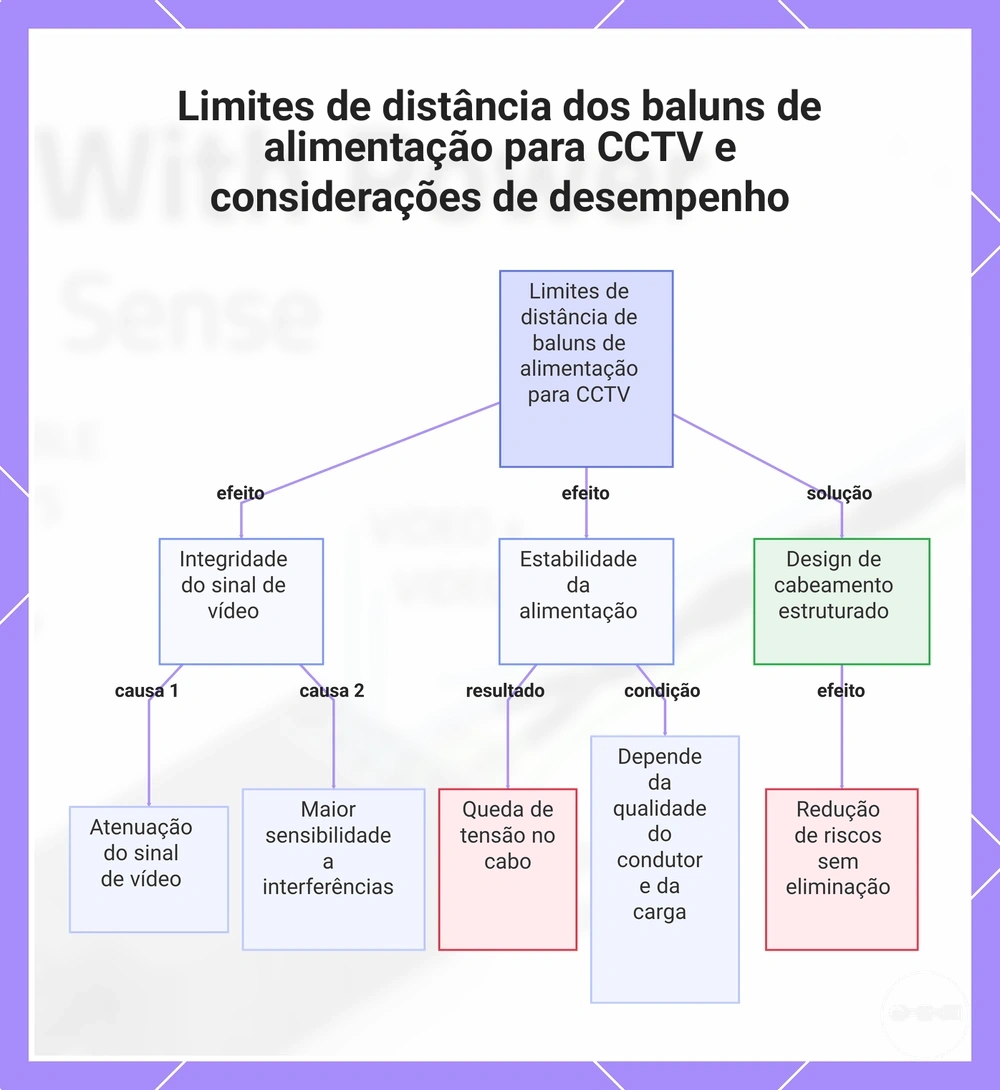

Este gráfico mostra como o aumento do comprimento do cabo afeta a integridade do sinal de vídeo e a estabilidade da entrega de energia para baluns de alimentação para CCTV, bem como a mitigação através do design de cabeamento estruturado.

Requisitos do sistema, compatibilidade de câmeras e restrições de configuração para baluns de vídeo CFTV com alimentação

Os requisitos do sistema para baluns de vídeo CFTV com alimentação dependem do tipo de câmera CFTV, das necessidades de tensão e da condição do cabo, onde cada fator influencia se a transmissão estável de vídeo e o fornecimento de alimentação podem ser mantidos em uma determinada configuração de instalação. :contentReference[oaicite:0]{index=0}

A compatibilidade da câmera é determinada por como o tipo de saída e a entrada de alimentação da câmera CFTV se alinham com o sistema de baluns, com variações nos modelos de câmeras afetando a consistência com que o sinal de vídeo e a alimentação podem ser transportados sobre cabeamento de par trançado.

Os requisitos de tensão também moldam o comportamento do sistema, pois a estabilidade da alimentação pode variar dependendo da demanda de carga, da resistência do cabo e da distância, o que pode influenciar a confiabilidade geral em diferentes condições de instalação.

As restrições de configuração estão geralmente ligadas à qualidade do cabo, à precisão da terminação e às condições de roteamento, onde inconsistências nesses elementos podem afetar a estabilidade geral da transmissão sem alterar o projeto subjacente do sistema.

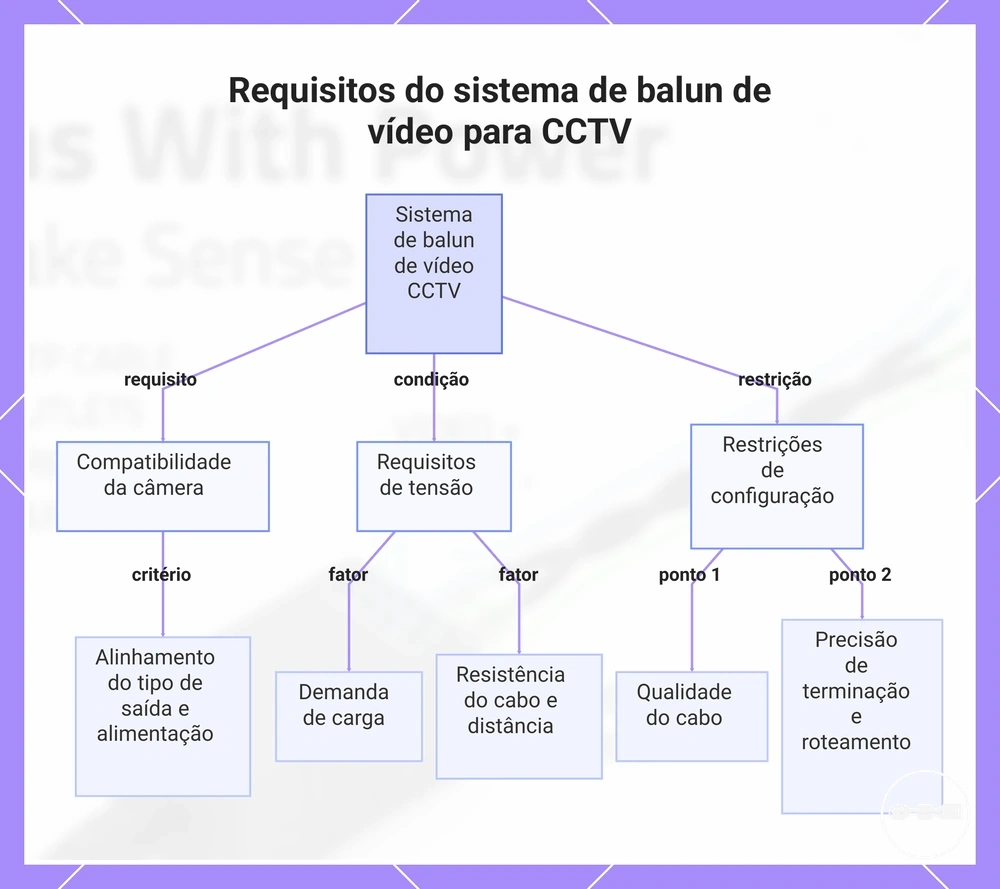

Este gráfico mostra os principais fatores que determinam a transmissão estável de vídeo e alimentação em sistemas de balun de vídeo para CCTV: compatibilidade da câmera, requisitos de tensão e restrições de configuração.

Como escolher baluns de vídeo CFTV com alimentação com base na distância, tipo de cabo e cenário de instalação

A seleção de baluns de vídeo CFTV com alimentação depende da distância, do tipo de cabo e do cenário de instalação, onde cada fator influencia a confiabilidade com que a transmissão de vídeo e o fornecimento de alimentação podem operar em uma determinada configuração.

A distância é uma restrição primária porque percursos de cabo mais longos podem aumentar a atenuação e a queda de tensão, o que pode afetar tanto a estabilidade do vídeo quanto a consistência da alimentação dependendo da carga do sistema e das condições de instalação.

O tipo de cabo, como CAT5, CAT5e ou CAT6, pode influenciar o comportamento do sinal através de diferenças na qualidade do condutor e na resistência a ruídos, o que significa que o desempenho pode variar dependendo de como o cabeamento estruturado é implantado no layout CFTV.

O cenário de instalação também afeta a seleção, especialmente onde a distribuição de alimentação, o posicionamento da câmera e as condições ambientais influenciam os limites do sistema. O contexto mais amplo de seleção pode ser alinhado com critérios de compra para baluns de vídeo CFTV e comparado com tipos de sistema como baluns de vídeo CFTV ativos e passivos para melhor atender aos requisitos.

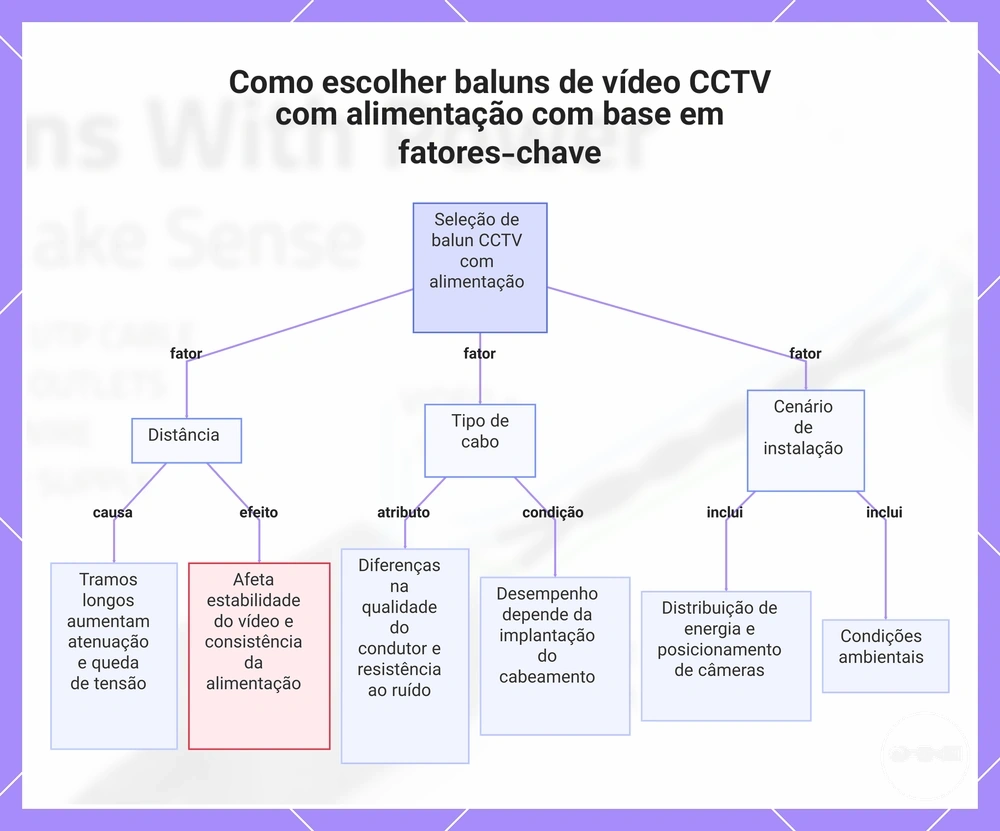

Este gráfico mostra os três fatores-chave para selecionar baluns de vídeo CCTV com alimentação: distância, tipo de cabo e cenário de instalação, juntamente com seus efeitos e condições específicos.

Erros comuns de fiação e problemas de sinal em instalações de baluns de vídeo CFTV com alimentação

Erros de fiação em instalações de baluns de vídeo CFTV com alimentação geralmente levam a perda de sinal, saída de vídeo instável ou fornecimento de alimentação inconsistente, especialmente quando o pareamento de condutores e a terminação não são mantidos corretamente.

O pareamento incorreto de fios trançados é uma causa frequente de degradação do sinal, onde as linhas de vídeo e alimentação podem interferir se não estiverem devidamente separadas dentro da estrutura CAT5. A terminação frouxa ou inconsistente pode introduzir quedas de sinal intermitentes e instabilidade de tensão em todo o sistema.

Em alguns casos, polaridade invertida ou conexões incompatíveis entre unidades de balun podem resultar em falha parcial ou total do vídeo, enquanto o roteamento inadequado do cabo pode aumentar a exposição a fontes de interferência que afetam a estabilidade da transmissão.

Práticas adequadas de fiação, incluindo alinhamento consistente dos pares e terminação segura, são essenciais para reduzir esses problemas, conforme descrito em wiring CCTV video baluns.
