Beslemeli CCTV video balunları: CCTV sistemleri için birleşik video ve güç iletim çözümü
Beslemeli CCTV video balunları, CCTV sisteminde hem video sinyali iletimini hem de güç aktarımını destekleyen birleşik bir iletim yaklaşımını ifade eder. Bu düzenek tipik olarak CAT5 kablosu ve bükümlü çift kablolama kullanarak video sinyali ve elektrik gücünü ortak bir altyapı üzerinden taşır ve uygun konfigürasyonlarda video sinyali ve güç kaynağı için ayrı hatlara olan ihtiyacı azaltır.
Beslemeli CCTV video balunlarının kullanılması kararı, kurulum senaryosuna bağlıdır; buna genel CCTV sistemi tasarımı, mevcut CAT5 kablo altyapısı ve güç iletim gereksinimlerinin mesafe ve düzen koşullarıyla nasıl örtüştüğü dahildir. Birçok durumda bükümlü çift kablolama planlamayı basitleştirebilir, ancak hem video sinyali kararlılığı hem de güç kaynağı iletiminin performansı sistem tasarımı ve çevresel faktörlere bağlı olarak değişiklik gösterebilir.
Bu bölüm, beslemeli CCTV video balunlarını CCTV sistemi tasarımında bir planlama unsuru olarak makro düzeyde ele alır ve daha ayrıntılı karşılaştırmalara ve işlevsel tanımlara geçmeden önce bu birleşik yaklaşımın ne zaman ve neden tercih edildiğine odaklanır.
Beslemeli CCTV video balunları nedir ve standart video balun düzeneklerinden nasıl farklılaşır

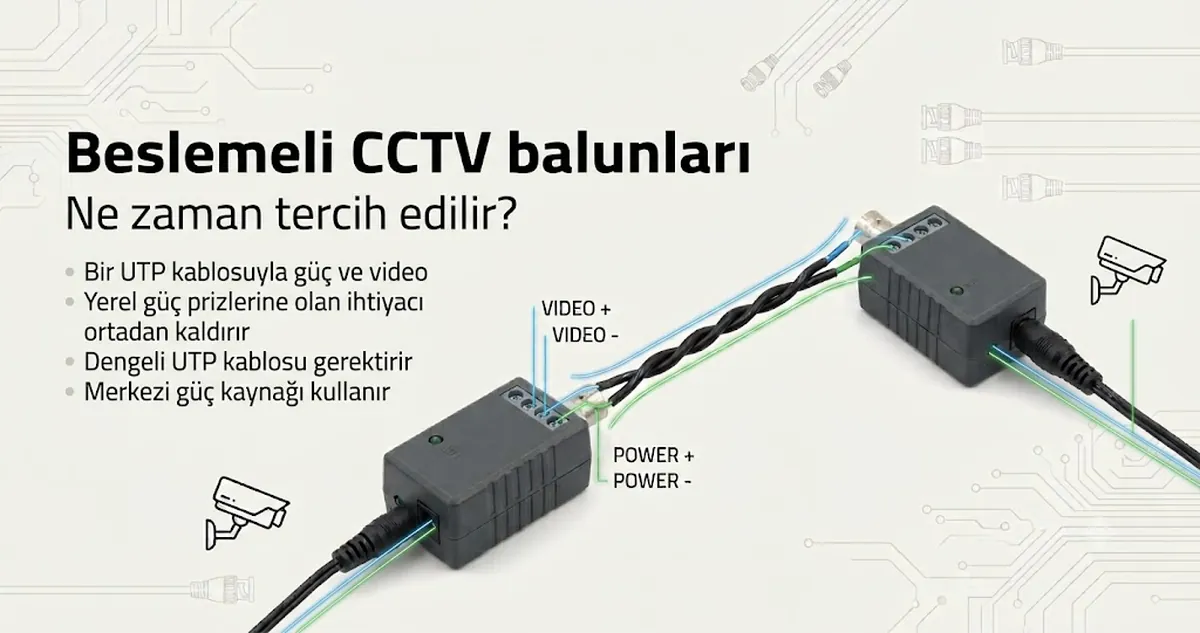

Beslemeli CCTV video balunları, bir CCTV sisteminde CAT5 kablosu kullanarak bükümlü çift kablolama üzerinden hem video sinyali hem de elektrik gücü taşıyan birleşik bir iletim bileşenidir. Bu düzenek, CCTV sistemi ve kurulum senaryosunun nasıl yapılandırıldığına bağlı olarak, ortak bir kablolama yapısı üzerinden hem video sinyali iletimini hem de güç aktarımını destekler.

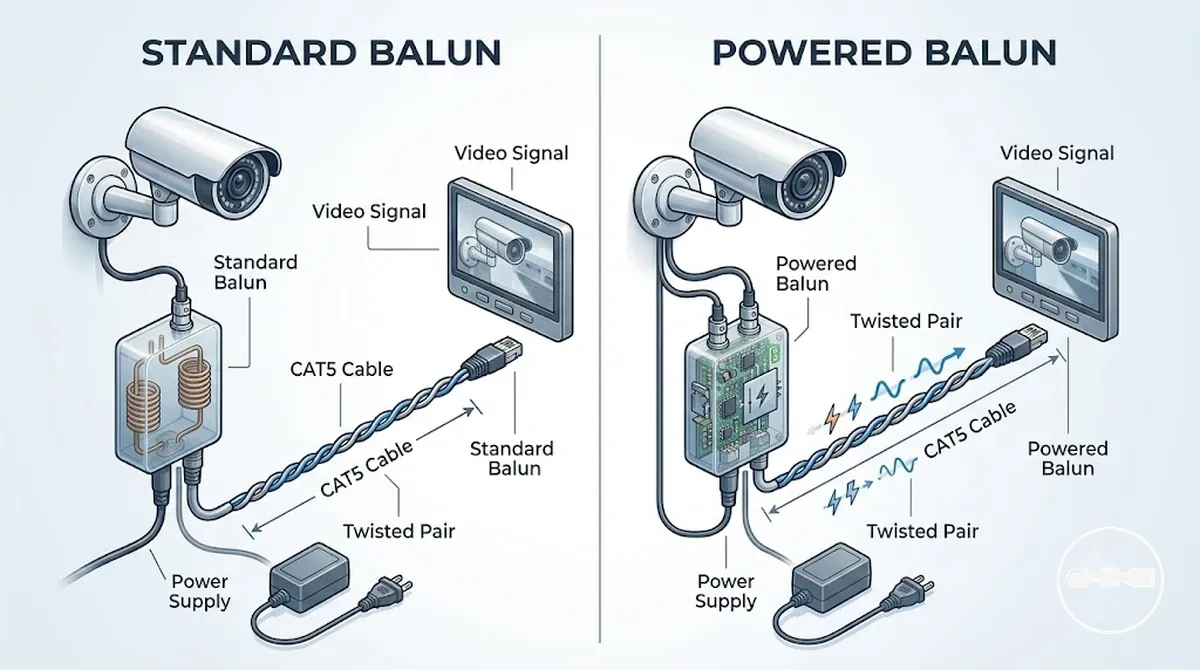

Yalnızca bükümlü çift üzerinden video sinyali iletmeye odaklanan standart CCTV video balunlarıyla karşılaştırıldığında, beslemeli sürüm aynı kablolama yaklaşımıyla güç kaynağı iletimini de destekleyerek işlevselliği genişletir. Bu ayrım, sistem gereksinimleri değerlendirilirken, kurulum planlaması ve güç iletiminin düzenek genelinde nasıl sağlandığı açısından önem kazanır.
Temel fark, sistem tasarım önceliklerinde yatmaktadır; standart balunlar video sinyali iletimine odaklanırken, beslemeli varyantlar hem video sinyali hem de güç kaynağı hususlarını birleştirir. Her seçeneğin uygunluğu, CCTV sistemi gereksinimlerine, bükümlü çift kablolama koşullarına ve güç dağıtımının kurulum senaryosunda nasıl planlandığına bağlıdır.
CAT5 CCTV sistemlerinde video ve güç: birleşik iletim pratikte nasıl çalışır

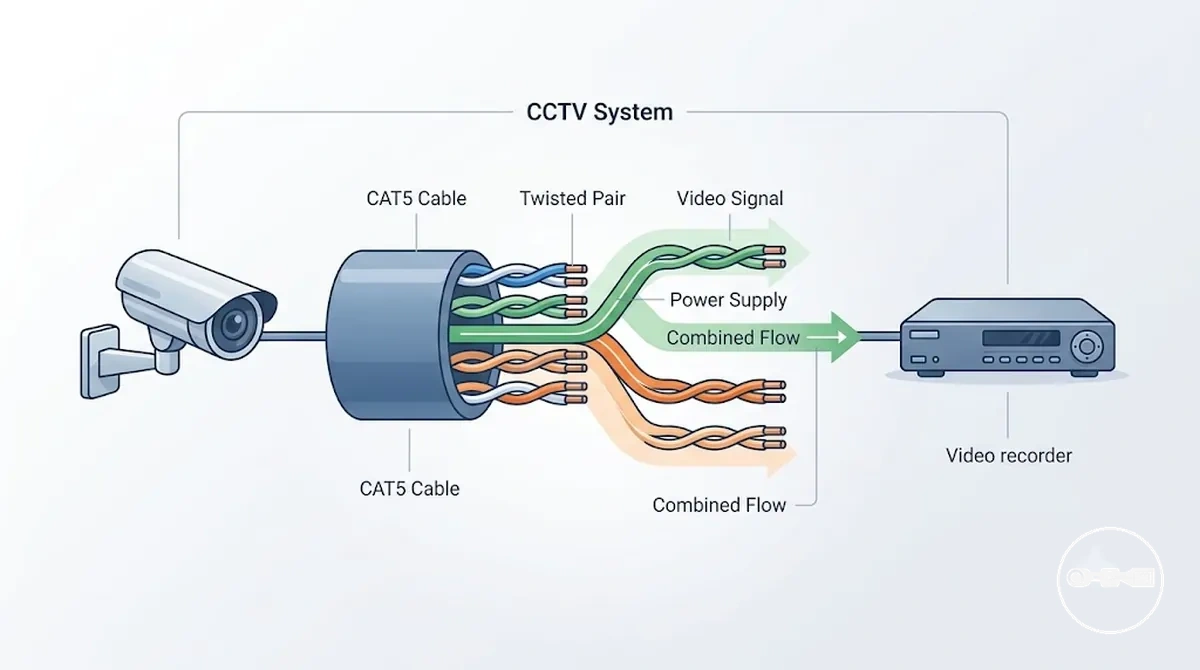

CAT5 CCTV sistemlerinde video ve güç, CCTV sistemlerinin CAT5 kablosu ve bükümlü çift kablolama kullanarak hem video sinyalini hem de elektrik gücünü ilettiği sistem düzeyindeki bir düzeneği ifade eder. Bu birleşik iletim yaklaşımı, video sinyali ve güç kaynağının aynı fiziksel kablolama yapısı içinde bir arada bulunmasına olanak tanırken, CCTV sistemi içinde ayrı işlevsel rolleri yerine getirmeye devam etmesini sağlar.
Pratikte birleşik iletim, video sinyali ve güç kaynağının aynı CAT5 kablosu içindeki bükümlü çift iletkenler üzerinden nasıl taşındığının düzenlenmesiyle çalışır. CCTV sistemi tasarımı, bu akışların nasıl etkileşime girdiğini belirler ve kararlılık; kurulum senaryosuna, kablo kalitesine ve güç dağıtımı ile video sinyali iletiminin düzenek genelinde nasıl dengelendiğini tanımlayan genel sistem konfigürasyonuna bağlı olarak değişiklik gösterebilir.
Pasif video güç balun sistemleri ve pasif konfigürasyonlar ne zaman kullanılır

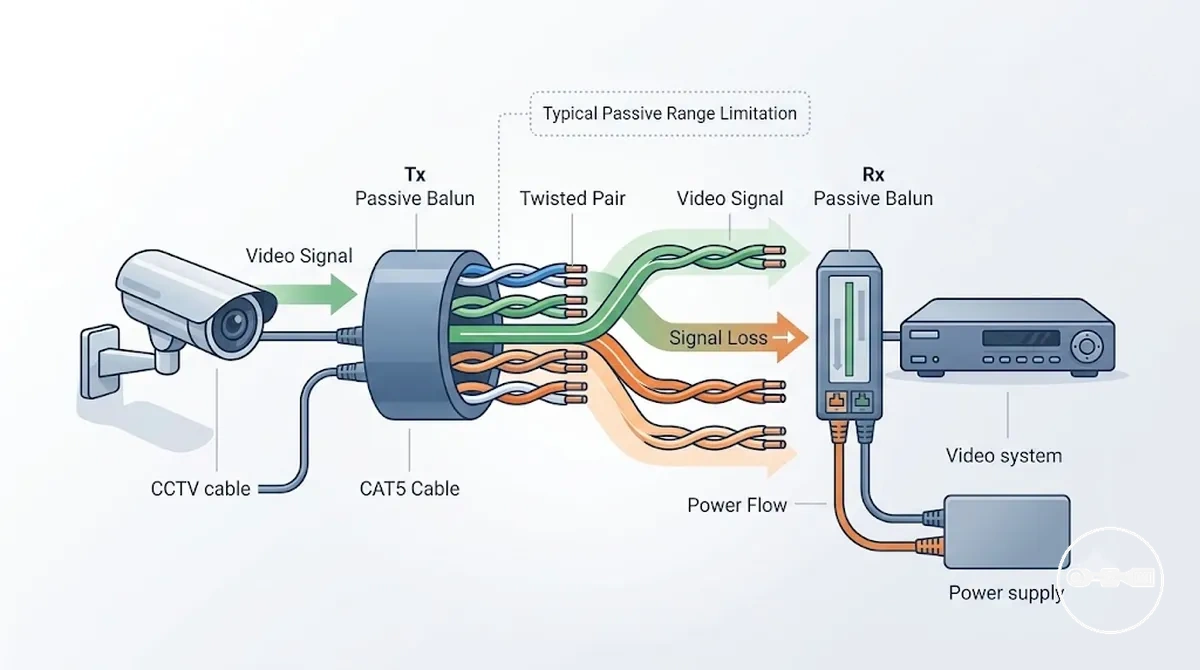

Pasif video güç balun sistemleri, güç yönetimi, sinyal kararlılığı ve iletim kalitesi gibi temel özelliklerin kablo uzunluğuna, kurulum koşullarına ve genel sistem konfigürasyonuna bağlı olduğu, amplifikatörsüz CCTV iletim cihazlarıdır. Video sinyallerini bükümlü çift CAT5 kablolama üzerinden taşırlar ve CCTV sisteminin nasıl tasarlandığına bağlı olarak sınırlı güç iletimini destekleyebilirler.
Pasif konfigürasyonların temel kısıtlamaları, iletimi dengelemek için dahili amplifikasyon bulunmadığından sinyal zayıflaması, voltaj düşüşü ve elektriksel parazite karşı hassasiyetle ilgilidir. Sonuç olarak performans büyük ölçüde kablo kalitesi, kablolama mesafesi ve sisteme gücün nasıl enjekte edildiği gibi dış etkenlere bağlıdır; bu durum farklı kurulum senaryolarında genel kararlılığı etkileyebilir.
Pasif video güç balun sistemleri genellikle sistem gereksinimlerinin sınırlı çalışma koşulları içinde kaldığı ve dış etkenlerin daha kolay kontrol edilebildiği daha basit düzenlemelerin söz konusu olduğu durumlarda tercih edilir. Daha zorlu düzeneklerde, hangi konfigürasyonun kurulum kısıtlamalarına ve sistem tasarım ihtiyaçlarına daha iyi uyduğunu belirlemek için genellikle aktif ve pasif CCTV video balunları gibi diğer seçeneklerle karşılaştırılarak değerlendirilir.
CCTV balun güç kablosu ve video güç balun düzeneklerinde güç iletim yöntemleri
CCTV balun güç kablosu uyumluluğu; güç kaynağı, balun girişi ve bağlı CCTV cihazı arasındaki doğru voltaj eşleşmesine ve uygun konnektör türü ile sonlandırma yöntemine bağlıdır. Bu koşullar uyumlu olmadığında, güç iletim kararlılığı değişebilir ve sistem performansı kurulum düzenine bağlı olarak tutarsız hale gelebilir.
Video güç balun düzeneklerinde güç iletim yöntemleri; doğrudan DC güç kaynağı yönlendirmesi veya yapısal kablolama yolları üzerinden birleşik iletim dahil olmak üzere, gücün sisteme nasıl enjekte edildiğine bağlı olarak değişiklik gösterir. Genel davranış; sistem tasarımına, kablo koşullarına ve CCTV mimarisi içinde gücün video sinyaliyle birlikte nasıl dağıtıldığına bağlıdır.
Konnektör seçimi ve sonlandırma kalitesi de uyumluluğu etkiler, özellikle aynı kurulumda farklı kablo türlerinin kullanıldığı durumlarda. Entegrasyonla ilgili daha ayrıntılı hususlar, özellikle CCTV balun sistemlerinde voltaj kararlılığını doğru fiziksel bağlantılarla uyumlu hale getirirken, güç ucu ve konnektör türleri üzerinden incelenebilir.

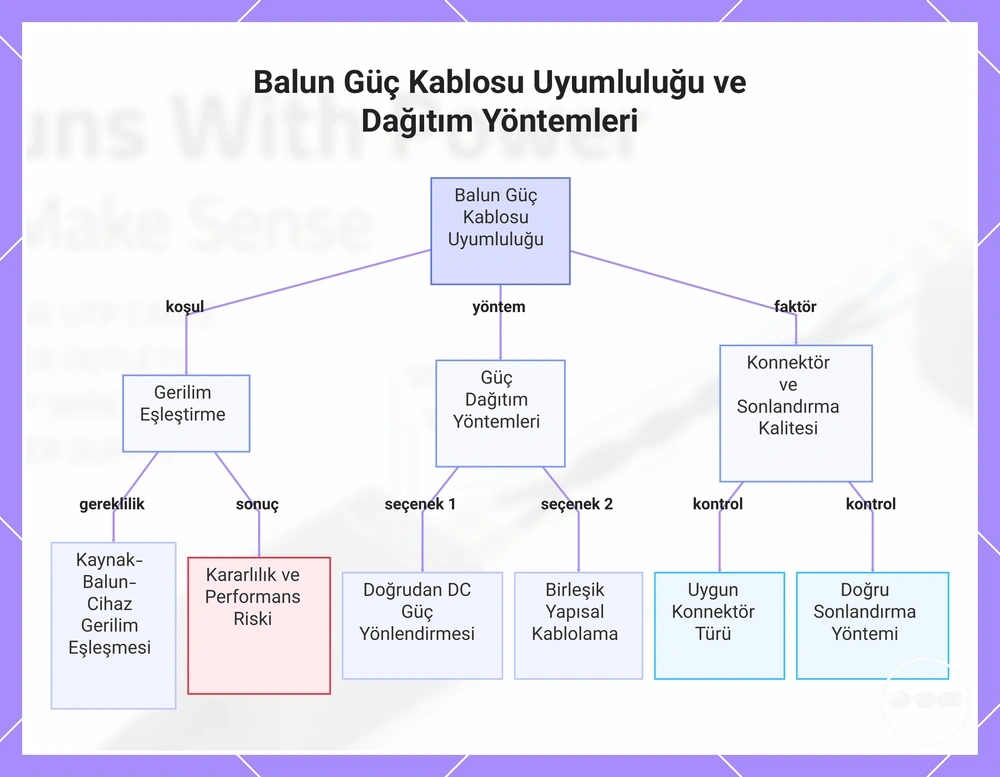

Bu grafik, CCTV balun güç kablosu uyumluluğu için temel koşulları gösterir: gerilim eşleştirme, konnektör kalitesi ve iki ana güç dağıtım yöntemi.
Video güç balun bağlantı yöntemleri: kablolama desenleri ve sonlandırma yaklaşımları
Video güç balun bağlantı yöntemleri, CCTV bükümlü çift kablolama içinde video sinyali çiftlerinin ve güç iletkenlerinin yapılandırılmış şekilde organize edilmesini ifade eder; doğru eşleştirme ve sonlandırma mantığı sistem genelinde tutarlı iletim sağlar.
Bu düzeneklerdeki kablolama desenleri, CAT5 iletkenlerinin video iletimi ve güç dağıtımı arasında nasıl tahsis edildiğine bağlıdır; performans kararlılığı tipik olarak çiftlerin ne kadar doğru korunduğu ve her uç noktada sonlandırmanın nasıl uygulandığından etkilenir.
Sonlandırma yaklaşımları, kablolama arayüzünün hem kamera hem de alıcı tarafında nasıl tamamlandığını belirler; tutarsız veya karışık sonlandırma, düzene ve kurulum koşullarına bağlı olarak sinyal davranışında istikrarsızlığa yol açabilir.
CCTV balun sistemlerinde yapısal kablolama mantığı, video çiftlerini güç iletkenlerinden ayırarak girişim riskini azaltır ve normal kurulum kısıtlamaları altında kararlı sistem davranışını destekleyen öngörülebilir yönlendirme yollarını korur.
Kurulum bağlamı ve kablolama tutarlılığı genel güvenilirliği etkiler; bu nedenle yapısal yöntemler genellikle güvenli kurulum adımları gibi genel uygulamalar ve CCTV video balunlarının kablolanması gibi ayrıntılı kablolama referanslarıyla uyumlu hale getirilir.

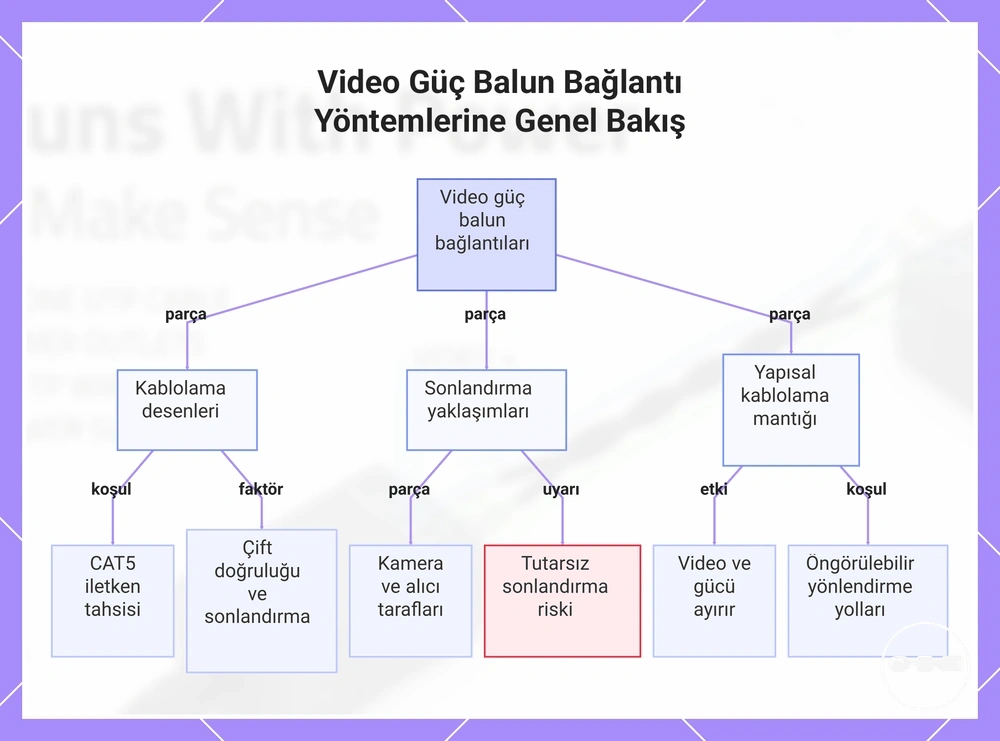

Bu grafik, video güç balun bağlantı yöntemlerinin temel bileşenlerini gösterir: kablolama desenleri, sonlandırma yaklaşımları ve yapısal kablolama mantığı; her birinin kararlı CCTV iletimine nasıl katkıda bulunduğunu açıklar.
CCTV güç balun mesafe sınırları ve CAT5/CAT6 kablo üzerinde sinyal performansı değerlendirmeleri
CCTV güç balun mesafe sınırları, kablo uzunluğunun hem video sinyal bütünlüğünü hem de güç iletim kararlılığını nasıl etkilediğine bağlıdır; artan mesafe, CAT5 veya CAT6 kablolama boyunca daha fazla zayıflama ve voltaj düşüşüne neden olur.
Mesafe arttıkça, sinyal zayıflaması ve parazite karşı daha yüksek hassasiyet nedeniyle video iletim kalitesi kademeli olarak düşebilir; aynı zamanda güç iletimi, iletken kalitesi ve sistem yükü koşullarına bağlı olarak daha az kararlı hale gelebilir. Bu etkiler koşulludur ve kurulum düzenine, kablo kalitesine ve genel sistem konfigürasyonuna göre değişir.
Daha uzun mesafelerdeki performans değerlendirmeleri, sinyal netliği ve güç verimliliği arasında kabul edilebilir bir denge kurmaya odaklanır; yapısal kablolama tasarımı ve doğru sistem planlaması, bozulma risklerini tamamen ortadan kaldırmadan azaltmaya yardımcı olur.
Daha geniş uyumluluk bağlamında, mesafe davranışı genellikle kablo mesafesi sınırları içinde açıklanan yapısal kablolama kategorileri ve sınırlamalarıyla birlikte değerlendirilir; bu sınırlamalar CAT5/CAT6 seçimlerinin genel CCTV balun sistemi performansını nasıl etkilediğini belirler.

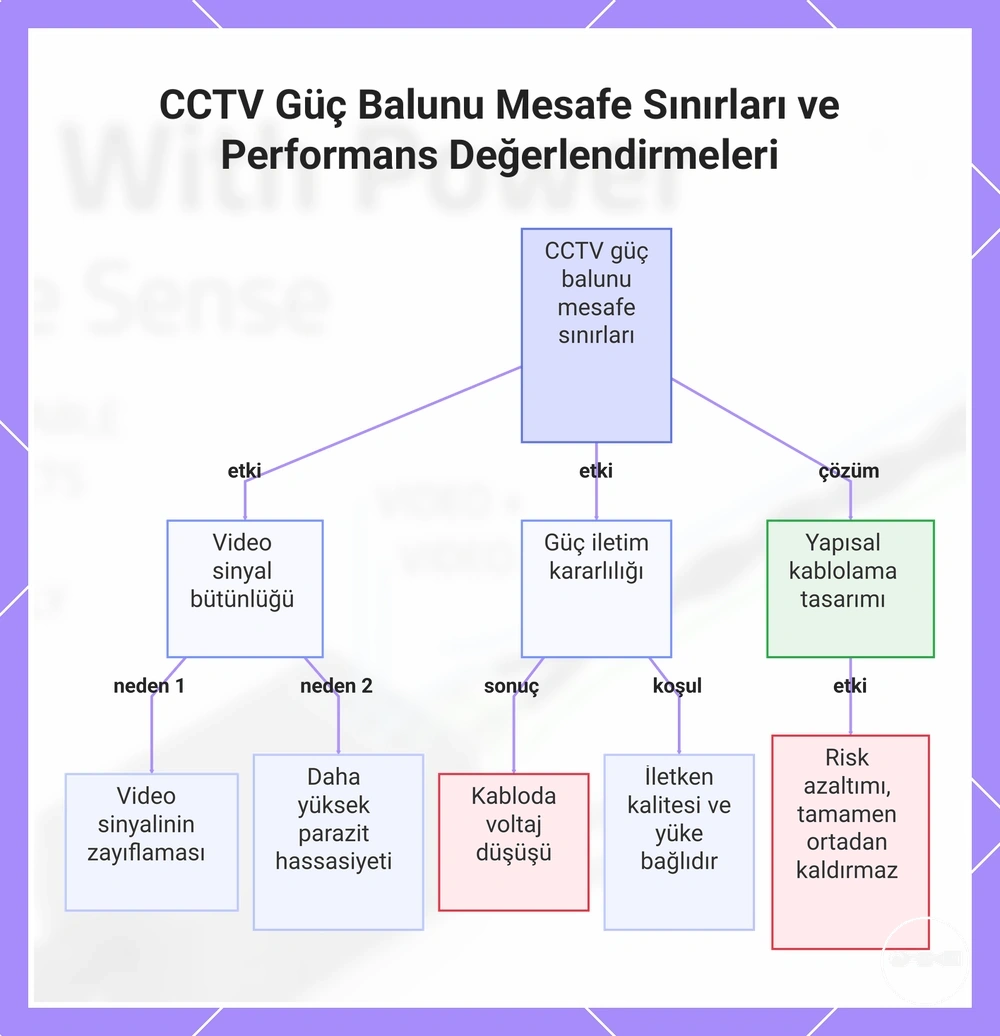

Bu grafik, CCTV güç balunları için kablo uzunluğunun artmasının video sinyal bütünlüğünü ve güç iletim kararlılığını nasıl etkilediğini ve yapısal kablolama tasarımıyla hafifletmeyi gösterir.
Beslemeli CCTV video balunları için sistem gereksinimleri, kamera uyumluluğu ve kurulum kısıtlamaları
Beslemeli CCTV video balunları için sistem gereksinimleri; CCTV kamera türüne, voltaj ihtiyaçlarına ve kablo durumuna bağlıdır; bu faktörlerin her biri, belirli bir kurulum düzeninde kararlı video iletimi ve güç dağıtımının sürdürülüp sürdürülemeyeceğini etkiler.
Kamera uyumluluğu, CCTV kameranın çıkış türü ve güç girişinin balun sistemiyle nasıl örtüştüğüne göre belirlenir; kamera modellerindeki farklılıklar, video sinyali ve gücün bükümlü çift kablolama üzerinden ne kadar tutarlı taşınabileceğini etkiler.
Voltaj gereksinimleri de sistem davranışını şekillendirir; güç kararlılığı yük talebine, kablo direncine ve mesafeye bağlı olarak değişebilir ve bu durum farklı kurulum koşullarında genel güvenilirliği etkileyebilir.
Kurulum kısıtlamaları genellikle kablo kalitesi, sonlandırma doğruluğu ve yönlendirme koşullarıyla bağlantılıdır; bu unsurlardaki tutarsızlıklar, altta yatan sistem tasarımını değiştirmeden genel iletim kararlılığını etkileyebilir.

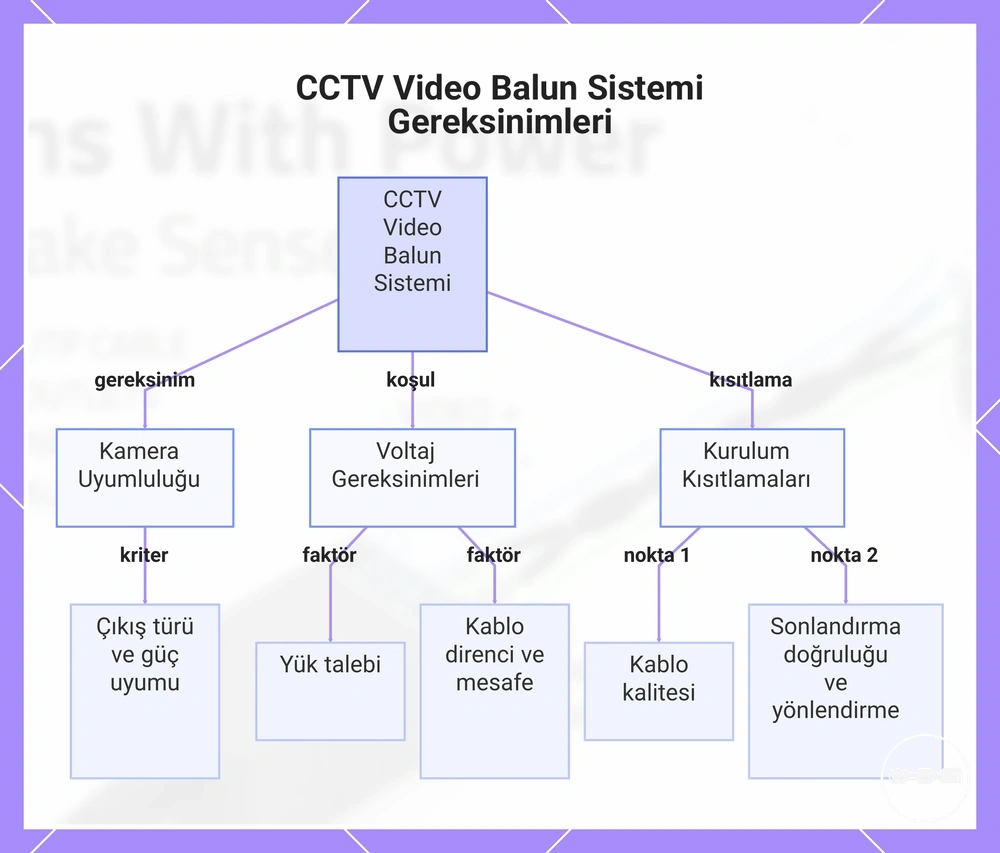

Bu grafik, CCTV video balun sistemlerinde kararlı video ve güç iletimini belirleyen temel faktörleri gösterir: kamera uyumluluğu, voltaj gereksinimleri ve kurulum kısıtlamaları.
Mesafe, kablo türü ve kurulum senaryosuna göre beslemeli CCTV video balunları nasıl seçilir
Beslemeli CCTV video balunlarının seçimi mesafe, kablo türü ve kurulum senaryosuna bağlıdır; her faktör, belirli bir düzenekte video iletimi ve güç dağıtımının ne kadar güvenilir şekilde çalışabileceğini etkiler.
Mesafe birincil kısıtlamadır çünkü daha uzun kablo mesafeleri zayıflamayı ve voltaj düşüşünü artırabilir; bu durum sistem yüküne ve kurulum koşullarına bağlı olarak hem video kararlılığını hem de güç tutarlılığını etkileyebilir.
CAT5, CAT5e veya CAT6 gibi kablo türü, iletken kalitesi ve gürültü direncindeki farklılıklar yoluyla sinyal davranışını etkileyebilir; bu nedenle performans, yapısal kablolamanın CCTV düzeninde nasıl uygulandığına bağlı olarak değişiklik gösterebilir.
Kurulum senaryosu da seçimi etkiler; özellikle güç dağıtımı, kamera yerleşimi ve çevresel koşulların sistem sınırlarını etkilediği durumlarda. Daha geniş seçim bağlamı, CCTV video balunları satın alma kriterleri ile uyumlu hale getirilebilir ve gereksinimlere daha iyi uyum sağlamak için aktif ve pasif CCTV video balunları gibi sistem türleriyle karşılaştırılabilir.

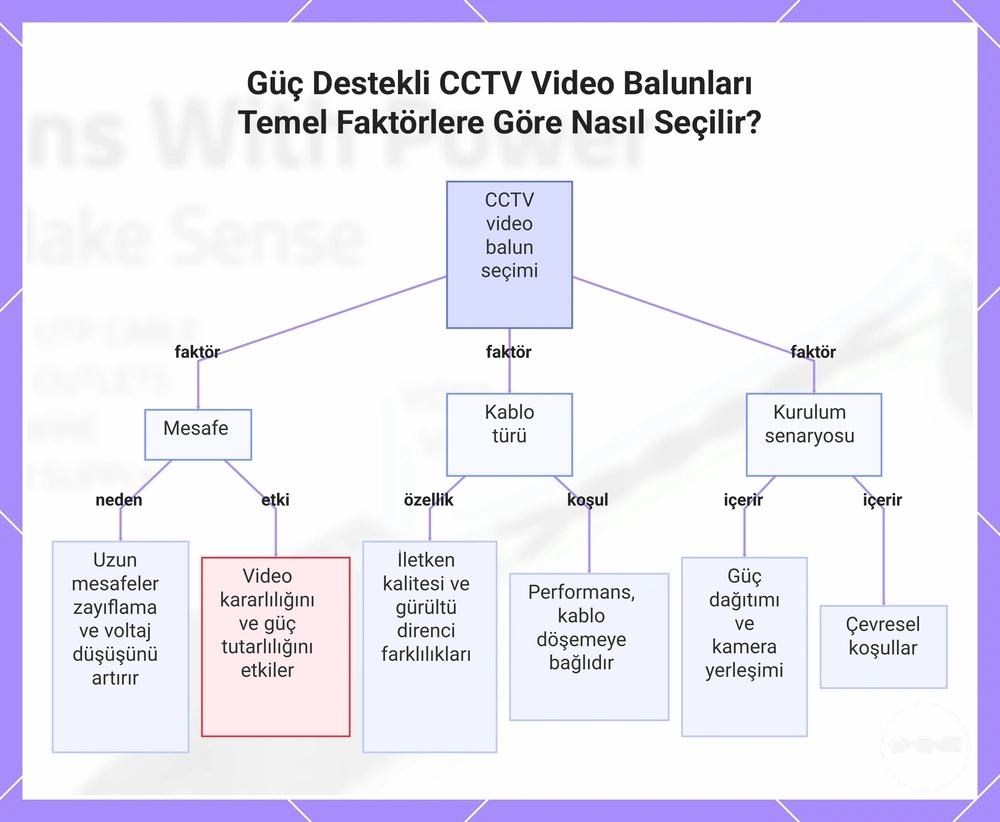

Bu grafik, güç destekli CCTV video balunlarını seçmek için üç temel faktörü gösterir: mesafe, kablo türü ve kurulum senaryosu, bunların spesifik etkileri ve koşulları ile birlikte.
Beslemeli CCTV video balun kurulumlarında yaygın kablolama hataları ve sinyal sorunları
Beslemeli CCTV video balun kurulumlarındaki kablolama hataları, tipik olarak sinyal kaybına, dengesiz video çıkışına veya tutarsız güç iletimine yol açar; özellikle iletken eşleştirmesi ve sonlandırma doğru şekilde yapılmadığında.
Bükümlü tellerin yanlış eşleştirilmesi, sinyal bozulmasının sık görülen bir nedenidir; video ve güç hatları CAT5 yapısı içinde düzgün şekilde ayrılmazsa birbirine karışabilir. Gevşek veya tutarsız sonlandırma da sistem genelinde aralıklı sinyal düşmelerine ve voltaj dengesizliğine neden olabilir.
Bazı durumlarda, ters kutuplama veya balun üniteleri arasındaki uyumsuz bağlantılar kısmi veya tam video arızasına yol açabilirken, kötü kablo yönlendirmesi, iletim kararlılığını etkileyen parazit kaynaklarına maruziyeti artırabilir.
Tutarlı çift hizalaması ve güvenli sonlandırma dahil olmak üzere doğru kablolama uygulamaları, bu sorunları azaltmak için önemlidir; wiring CCTV video baluns bölümünde belirtildiği gibi.
