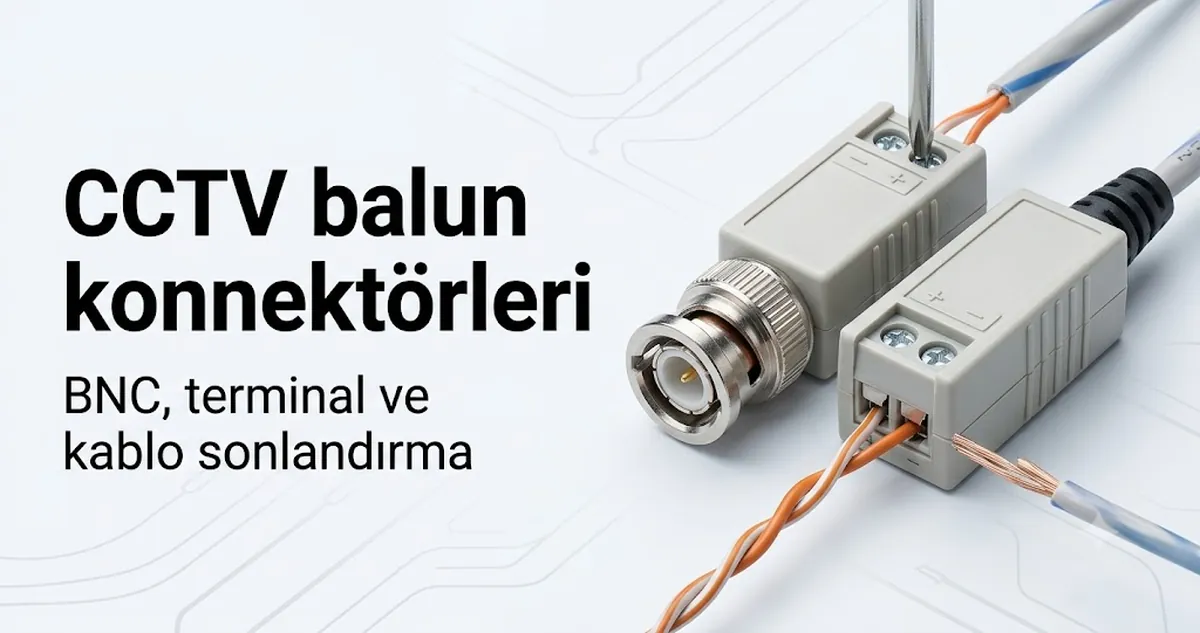

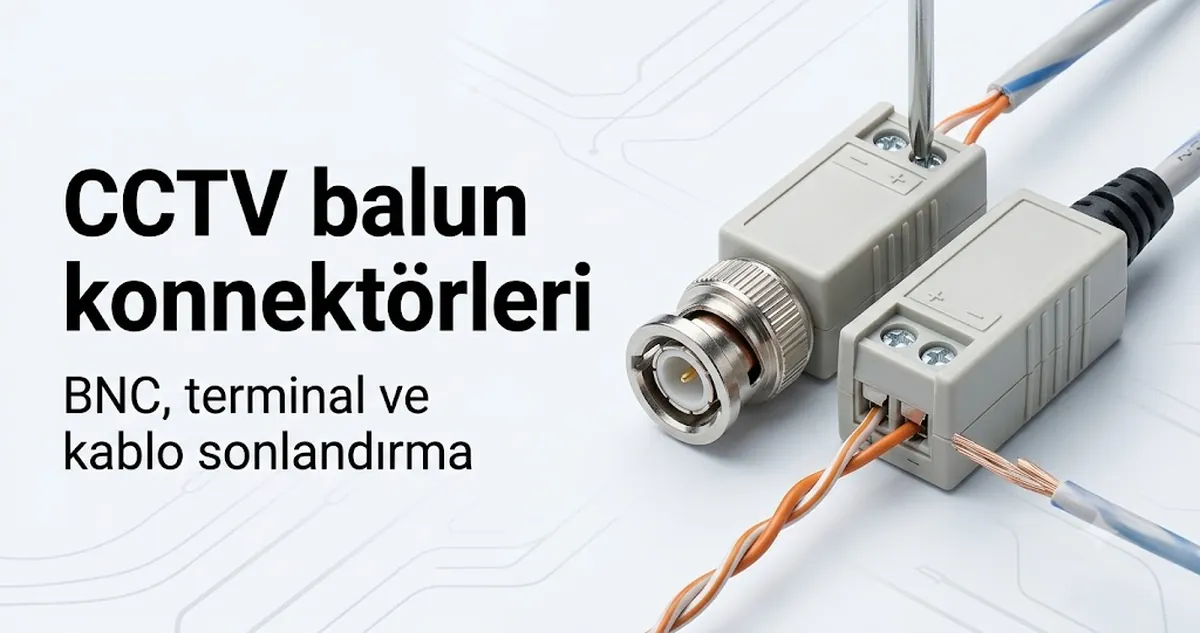

CCTV Video Balun Konnektörleri ve Terminasyon Seçenekleri: BNC, RJ45, Terminal Blok Arayüzleri ve Polarite Bilinçli Uyumluluk

CCTV video balun konnektörleri, kameralar, kablo altyapısı ve kayıt cihazları arasında kararlı bir sinyal yolu sağlayan arayüz katmanını ifade eder. Bu konnektörler, video sinyallerinin fiziksel olarak nasıl sonlandırıldığını ve aktarıldığını belirler ve bir CCTV kurulumunda montaj uyumu, uyumluluk hizalaması ve genel sinyal kararlılığını doğrudan etkileyebilir. Çoğu yapılandırmada, BNC, RJ45 ve terminal blok arayüzleri, farklı kurulum ortamlarında kullanılan birincil konnektör biçimleri olarak karşımıza çıkar ve her biri balunun koaksiyel veya bükümlü çift sistemlere nasıl entegre olduğunu şekillendirir.

CCTV video balun konnektörlerinin rolü, temel video sinyalini değiştirmekten ziyade farklı iletim standartları arasında uyumluluk sağlamaktır. BNC konnektörler tipik olarak koaksiyel tabanlı kamera çıkışlarıyla ilişkilendirilir, RJ45 arayüzleri CAT5, CAT5e veya CAT6 gibi yapısal kablolamayla uyumludur, terminal blok seçenekleri ise terminasyonda esneklik gereken saha kablolamasını destekler. Bu biçimler, sistem uyumluluğu planlanırken sıklıkla birlikte değerlendirilir, çünkü terminasyon yöntemi seçimi farklı saha koşullarında kurulum kararlılığını ve uzun vadeli bakım davranışını etkileyebilir.

Pratik uygulamalarda, konnektör seçimi kablo türü, mesafe kısıtlamaları ve kurulum ortamı gibi sistem yapılandırma gereksinimleriyle yakından ilişkilidir. Yaygın kurulum referanslarından elde edilen kanıtlar, karma konnektör ekosistemlerinin yenileme ve yeni kurulumlarda sıklıkla kullanıldığını ve sistem kısıtlamalarına bağlı olarak adaptör tabanlı veya doğrudan terminasyon yaklaşımlarının uygulanabileceğini göstermektedir. Bu durum, bağlı cihazlar arasında tutarlı sinyal bütünlüğünü korumak için polarite farkındalığını ve doğru terminasyon hizalamasını önemli hususlar haline getirir. :contentReference[oaicite:0]{index=0}

CCTV Video Balun Sinyal İletimi ve Sistem Bütünlüğünde Konnektör ve Terminasyon İşlevi

CCTV video balun sinyal iletimindeki konnektör ve terminasyon sistemi, iletim noktaları arasında elektriksel sürekliliğin nasıl korunduğunu tanımlayan işlevsel bir arayüz katmanıdır. Sinyal yolu boyunca empedans sürekliliğini sağlar ve bu, farklı kurulum koşullarında kararlı video sinyali aktarımını destekler. Sinyal yolu bütünlüğü, terminasyonun ne kadar iyi gerçekleştirildiğine bağlıdır; çünkü uyumsuz veya tutarsız terminasyon, parazite karşı duyarlılığı artırabilir. Bu bağlamda, terminasyon kalitesi sinyal kararlılığını ve sistem genelinde azaltılmış iletim kaybı seviyesini doğrudan etkiler.

CCTV video balun iletiminin kararlılığı, bağlı bölümler arasındaki empedans uyumuna ve tüm sinyal zinciri boyunca terminasyon sürecinin tutarlılığına bağlıdır. Empedans uyumu sağlandığında, sinyal bozulması ve dış parazit etkileri tipik olarak azalır ve birçok kurulum senaryosunda daha net iletim davranışını destekler. Bu işlevsel rol, sistem yapılandırması ve sinyal yolunun kaynaktan uç noktaya nasıl yapılandırıldığıyla yakından ilişkilidir. Temel sistem davranışı hakkında daha fazla bağlam, CCTV video balununun ne olduğu aracılığıyla bağlanabilir; bu, terminasyon kavramını daha geniş iletim mimarisi içinde temellendirmeye yardımcı olur.

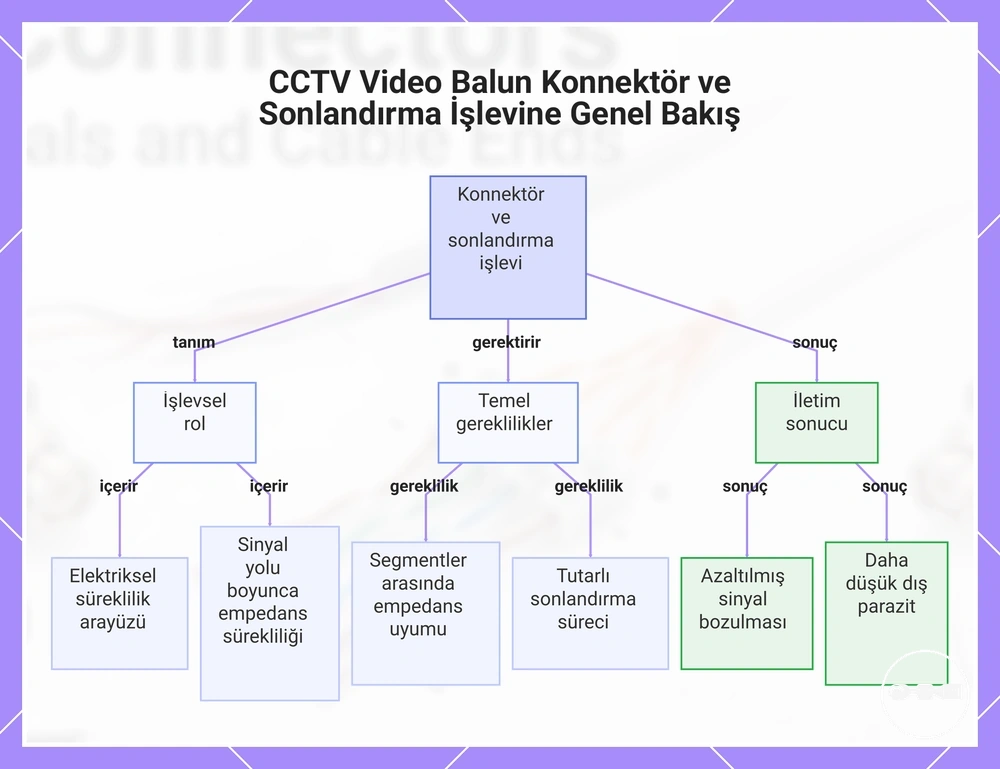

Bu şema, CCTV video balun sinyal iletiminde konnektör ve sonlandırma işlevini açıklar; tanımını, temel gerekliliklerini ve iletim sonuçlarını kapsar.

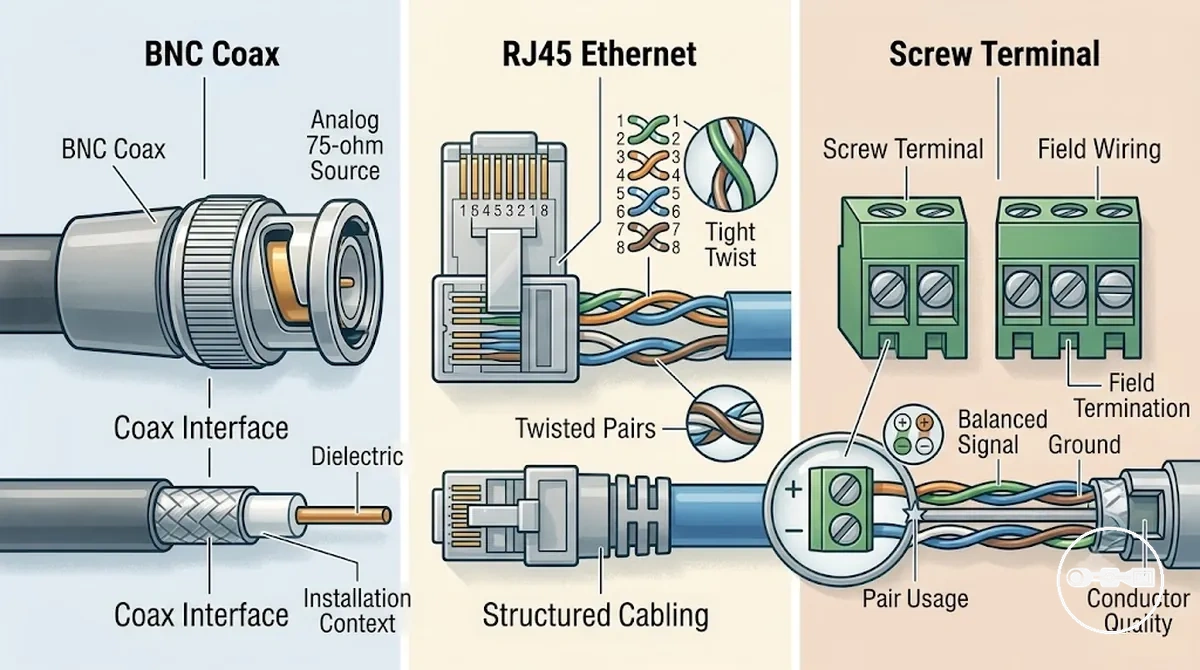

BNC, RJ45 ve Vidalı Terminal Sistemlerinde CCTV Video Balun Konnektör Türleri ve Arayüz Standartları

CCTV video balun sistemlerindeki konnektör standartları, farklı arayüz biçimlerinin kurulum ortamlarıyla nasıl bütünleştiğini kategorize eder ve sinyal yolunun cihazlar arasında fiziksel olarak nasıl yapılandırıldığını belirler. Bu standartlar, performans hiyerarşisinden ziyade uyumluluk koşullarını tanımlar; yani her konnektör türü, koaksiyel tabanlı sistemler, yapısal kablolama veya saha kablolama düzenekleri gibi belirli bir entegrasyon bağlamına hizmet eder. Uygulamada, CCTV video balun konnektör türleri BNC, RJ45 ve vidalı terminal sistemleri etrafında düzenlenir ve her biri sistem entegrasyonu için ayrı bir arayüz yaklaşımını temsil eder.

• BNC konnektör sistemleri, balunun koaksiyel tabanlı CCTV altyapısıyla bütünleştiği bir koaksiyel arayüz kategorisini temsil eder. Bu arayüz biçimi, mevcut koaksiyel kablolama ortamlarıyla uyumludur, kurulum bağlamı: yenileme veya eski koaksiyel sistemler, uygunluk: yapısal kablolamanın kullanılmadığı koaksiyel tabanlı dağıtım senaryoları.
• RJ45 konnektör sistemleri, balun entegrasyonunun CAT tabanlı düzenler gibi bükümlü çift ağ kablolama ortamlarıyla uyumlu olduğu yapısal kablolama arayüzlerini temsil eder. Bu arayüz biçimi, yapısal kablolama ortamlarını destekler, kurulum bağlamı: organize ağ tarzı kurulumlar, uygunluk: yapısal kablolama CCTV dağıtımları.
• Vidalı terminal sistemleri, esnek saha kablolama yapılandırmaları için kullanılan doğrudan iletken terminasyon arayüzlerini temsil eder. Bu arayüz biçimi, kurulum noktasında doğrudan terminasyonu destekler, kurulum bağlamı: sahada uyarlanabilir kablolama ortamları, uygunluk: saha terminasyonu ve esnek kablolama senaryoları.

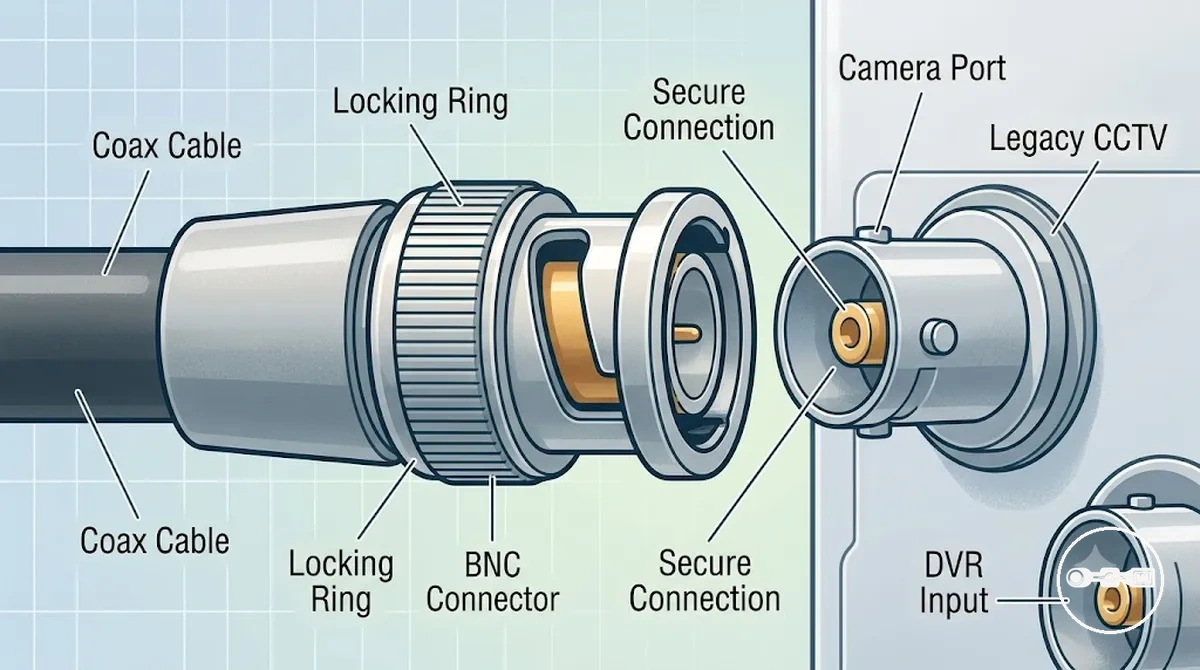

CCTV Video Balunlarında Koaksiyelden UTP'ye Video Dönüşümü için BNC Konnektör Kullanımı

BNC konnektör kullanımı, CCTV video balun sistemlerinde, eski CCTV cihazları ile balun tabanlı dönüşüm düzenekleri arasında sinyal aktarımını destekleyen bir koaksiyel arayüz yöntemini ifade eder. Genellikle, konnektörün bir DVR veya kamera bağlantısı ile iletim hattı arasında kararlı temasın korunmasına yardımcı olan fiziksel bir kilitleme mekanizması sağladığı eski koaksiyel CCTV video iletimi ile ilişkilendirilir. Birçok eski sistemde, bu kilitleme tasarımı, özellikle koaksiyelden UTP'ye video dönüşüm ortamlarını içeren yapılandırılmış yükseltmelerde, tutarlı koaksiyel sinyal kararlılığını destekler. Bu konnektör rolü, öncelikle sinyal değiştirme davranışından ziyade arayüz sürekliliği ile tanımlanır. :contentReference[oaicite:0]{index=0}

• BNC → koaksiyel arayüz → eski CCTV DVR ve kamera sistemlerinde kullanılan fiziksel kilitli bağlantıyı destekler
• Güvenli kilit mekanizması → tipik kurulumlarda konnektör ile koaksiyel kablo arasında kararlı fiziksel temasın korunmasına yardımcı olur
• Eski sistem uyumluluğu → mevcut koaksiyel altyapının bulunduğu yenileme CCTV ortamlarında yaygın olarak kullanılır
• Koaksiyel sinyal sürekliliği → normal kurulum koşullarında koaksiyel tabanlı CCTV yapılandırmalarında tutarlı iletim yolunu destekler

Bu konnektör tabanlı koaksiyel entegrasyon, tipik olarak, daha geniş kurulum mimarilerinde RJ45 CCTV video balun sistemleri gibi yapısal kablolama arayüzleri tanıtılmadan önce bir geçiş noktası olarak hizmet eder.

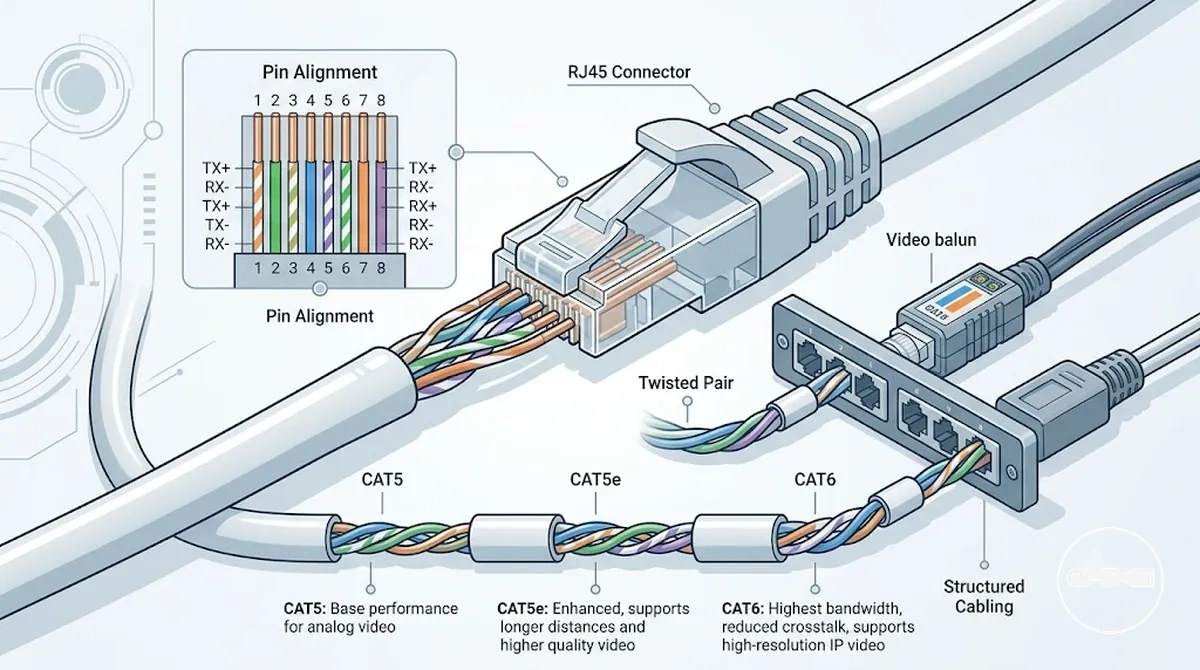

CAT5, CAT5e ve CAT6 Kablolama Sistemleri için CCTV Video Balunlarında RJ45 Terminasyonu

CCTV video balun sistemlerinde RJ45 terminasyonu, CCTV video iletimini bükümlü çift ağ ortamlarına uyarlayarak yapısal kablolama uyumluluğu sağlar. Uyumluluk, kullanılan kablo kategorisine bağlıdır; CAT5, CAT5e ve CAT6, yapısal kurulumlarda farklı seviyelerde iletim işleme, sinyal tutarlılığı ve ölçeklenebilirlik tanımlar. RJ45 terminasyonu, video iletimini ağ tarzı kablolama çerçeveleriyle hizalayarak CCTV video balunlarının bu kablo türleri arasında çalışmasını sağlar. Mesafe desteği ve kararlılık gibi performans özellikleri, kurulum tasarımına ve kablo kalitesi koşullarına bağlı olarak değişiklik gösterir.

• CAT5 → temel bükümlü çift kablolama → temel CCTV yapısal genişletme senaryolarını destekler
• CAT5e → geliştirilmiş parazit yönetimi → daha tutarlı CCTV video iletim düzenleri için sıklıkla kullanılır
• CAT6 → gelişmiş yapısal kablolama tasarımı → ağ tarzı CCTV dağıtımlarında daha yüksek ölçeklenebilirliği destekler

RJ45 terminasyonu, ölçeklenebilirlik ve ağ tabanlı altyapı tasarımının gerektiği CCTV video balun sistemlerinde yapısal kablolama uyumunu sağlar.

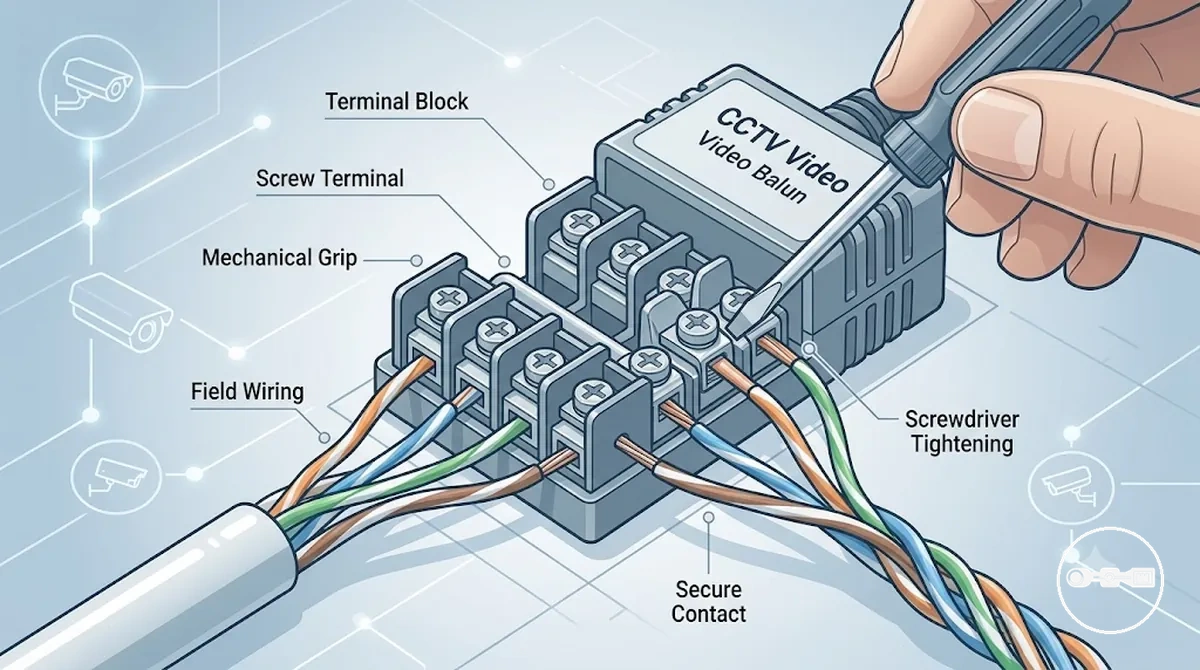

CCTV Video Balun Kurulumlarında Terminal Blok ve Vidalı Terminal Kablolama Yöntemleri

CCTV video balun kurulumlarında terminal blok ve vidalı terminal kablolama yöntemleri, iletkenlerin kararlı sinyal sürekliliği ve kurulum esnekliği için kelepçe veya vida tabanlı arayüzler kullanılarak mekanik olarak sabitlendiği doğrudan saha terminasyon yaklaşımlarını ifade eder. Bu terminal sistemleri, fiş tarzı arayüzler olmadan doğrudan kablo bağlantısına olanak tanır ve düzen ayarlamalarının sıklıkla gerektiği uyarlanabilir saha kablolama koşullarını destekler. Mekanik kavrama ve temas basıncı, farklı kurulum ortamlarında tutarlı elektriksel sürekliliği destekler. :contentReference[oaicite:0]{index=0}

Bu terminal tabanlı bağlantı yöntemleri, düzen ve kablo yönlendirme koşullarına bağlı olarak esnek kablo hizalaması ve güvenli temas kararlılığının gerektiği saha kurulumlarında kullanılır.

• Terminal blok bağlantısı → yapısal saha kablolama düzenleri için gruplandırılmış iletken yerleştirmeyi destekler
• Vidalı terminal sıkıştırma → kararlı elektriksel teması sağlamak için mekanik sıkıştırma kullanır
• Doğrudan kablo terminasyonu → kurulum veya bakım sırasında esnek kurulum ayarlamalarına olanak tanır
• Saha uyarlanabilirliği → önceden sonlandırılmış konnektörler gerektirmeden kurulum değişikliklerine izin verir

CCTV Video Balun Düzeneklerinde BNC'den UTP'ye Konnektör Adaptörleri ve Doğrudan Dönüşüm Modelleri

BNC'den UTP'ye konnektör adaptör sistemleri, CCTV video balun düzeneklerinde, temel video sinyalini değiştirmekten ziyade bağlantı biçimlerini dönüştürerek koaksiyel tabanlı sinyal kaynakları ile bükümlü çift iletim ağları arasında uyumluluk sağlar. Adaptör tabanlı dönüşüm, arayüzün nasıl yapılandırıldığına bağlıdır; BNC koaksiyel terminasyonu, UTP ise yapısal kablolama düzenlerinde kullanılan bükümlü çift iletimini destekler. Bu yaklaşım tipik olarak, eski koaksiyel sistemlerin ve daha yeni yapısal kablolamanın tek bir kurulum bağlamında çalışması gereken yenileme ortamlarında kullanılır. :contentReference[oaicite:0]{index=0}

Adaptör tabanlı dönüşüm ve doğrudan kablolama, CCTV video balun düzeneklerinde iki farklı entegrasyon modelini temsil eder. Adaptör sistemleri, koaksiyel ve UTP bölümlerini köprülemek için bir ara arayüz katmanı eklerken, doğrudan kablolama ara dönüşüm donanımı olmadan sinyalleri bağlar. Adaptör tabanlı düzenekler genellikle esnek yenileme uyumluluğu ile ilişkilendirilirken, doğrudan kablolama sistem tasarımının izin verdiği daha birleşik kablolama düzenlerinde kullanılır. Hiçbir yaklaşım aynı performansı garanti etmez, çünkü sonuçlar kurulum tasarımına ve sinyal yolu koşullarına bağlıdır.

• Adaptör tabanlı dönüşüm → eski sistem entegrasyonu için ara BNC-UTP arayüzü kullanır
• Doğrudan kablolama modeli → basitleştirilmiş yapı için adaptör katmanları olmadan iletim yollarını bağlar
• Hibrit entegrasyon → koaksiyel eski altyapıyı bükümlü çift kablolama ile birleştirir
• Yenileme esnekliği → CCTV video balun ortamlarında aşamalı yükseltmeleri destekler

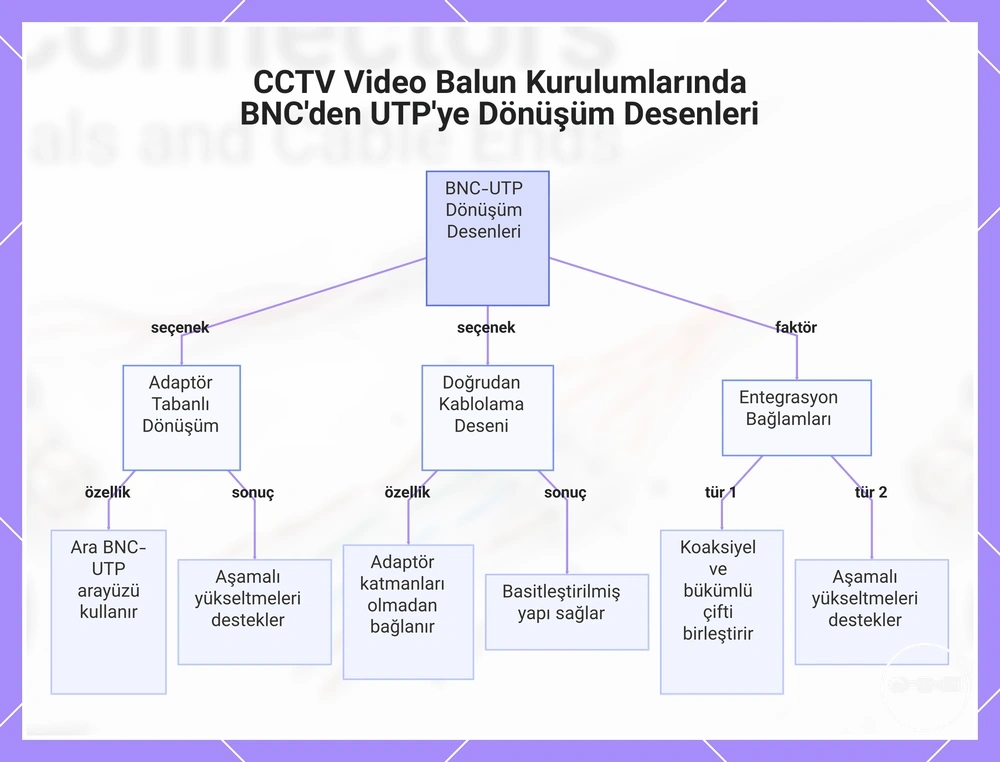

Bu grafik, CCTV video balun kurulumlarında koaksiyel ve bükümlü çift kablolamayı bağlamak için ana entegrasyon desenlerini (adaptör tabanlı dönüşüm, doğrudan kablolama ve entegrasyon bağlamları dahil) gösterir.

CCTV Video Balun Terminasyonunda Polarite Hassasiyeti, Sinyal Bütünlüğü ve Kablo Yönlendirme

CCTV video balun terminasyonunda polarite hassasiyeti, kablo yönlendirme ve sinyal bütünlüğü, doğru polarite hizalamasının bükümlü çift sistemlerde faz tutarlılığını ve genel iletim kararlılığını nasıl etkilediğini ifade eder. Kablo yönlendirme doğru şekilde korunduğunda, polarite hizalaması daha temiz sinyal akışını destekler ve sinyal netliğini artırır. Bu ilişki CCTV video balun düzeneklerinde kritiktir çünkü yanlış polarite veya ters kablo yönlendirme faz dengesini bozabilir ve kararlı iletim kalitesini düşürebilir. Sonuç, kurulum doğruluğuna ve sinyal yolu boyunca tutarlı terminasyon uygulamalarına bağlıdır.

Kablo yönlendirme, bükümlü çift iletkenler arasında faz hizalamasını etkileyerek sinyal bütünlüğünü doğrudan etkiler. Polarite doğru şekilde eşleştirildiğinde, faz tutarlılığı korunur ve bu tipik olarak daha iyi sinyal netliği ve azaltılmış parazit sağlar. Buna karşılık, polarite kablo yönlendirmesindeki hizalama bozukluğu, kurulum ortamına bağlı olarak sinyal kaybına, gürültüye veya bozulmaya neden olabilir. Bu etkiler mutlak değildir ancak kablo durumuna, terminasyon kalitesine ve dış parazit seviyelerine göre değişir.

• polarite kablo yönlendirme uyumsuzluğu → CCTV balun sinyal kaybına veya düşük video netliğine yol açabilir
• yanlış faz hizalaması → bükümlü çift iletimde gürültü veya görüntü bozulmasına neden olabilir
• ters polarite bağlantısı → sinyal bütünlüğünü sıklıkla azaltır ve parazit duyarlılığını artırır
• zayıf terminasyon tutarlılığı → aralıklı sinyal kaybına veya kararsız çıkışa neden olabilir
• yanlış hizalama ile birleşen çevresel parazit → gürültüyü artırabilir ve sinyal kararlılığını azaltabilir

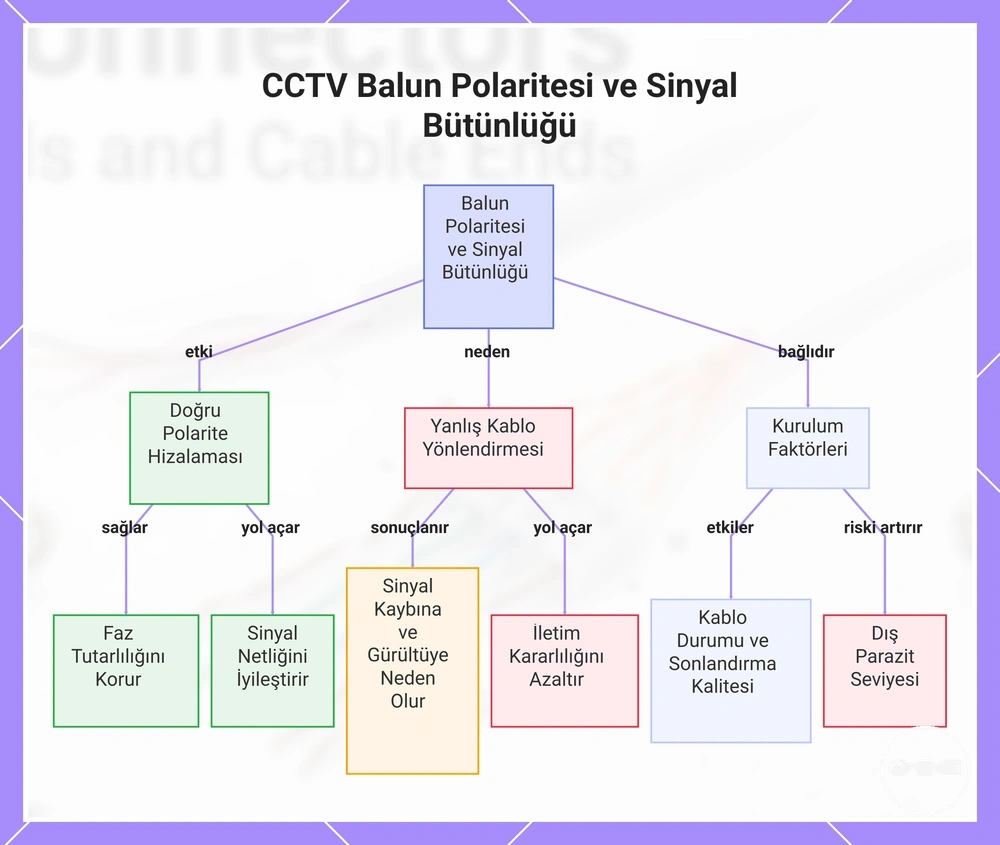

Bu grafik, CCTV video balun sonlandırmasında doğru ve yanlış kablo yönlendirmesinin sinyal netliğini ve kararlılığını nasıl etkilediğini gösterir.

CCTV Video Balun Konnektörleri, Kablo Türleri ve CCTV Sistem Yapılandırmaları Arasındaki Uyumluluk

CCTV video balun konnektörleri, kablo türleri ve CCTV sistem yapılandırmaları arasındaki uyumluluk, konnektör seçimi, iletim ortamı ve sistem biçiminin birleşik bir sinyal yolu içinde nasıl hizalandığına bağlıdır. Uyumluluk matrisi, konnektör + kablo türü + sistem yapılandırmasının kararlı iletim davranışını desteklemek için nasıl birlikte çalıştığını değerlendirir; çözünürlük yönetimi ve mesafe kararlılığı genel sistem eşleşmesinden etkilenir. Bu ilişki, izole bileşen performansından ziyade sistem düzeyinde değerlendirilir.

CCTV düzeneklerinde sistem uyumluluğu, konnektörlerin UTP veya koaksiyel kablo kategorileriyle ve amaçlanan CCTV yapılandırma türüyle ne kadar iyi entegre olduğuyla belirlenir. Bu öğeler doğru şekilde hizalandığında, sinyal iletimi mesafe boyunca daha tutarlı kararlılık sergileme eğilimindedir; uyumsuzluklar ise kurulum koşullarına bağlı olarak bozulmaya neden olabilir. Odak noktası, sinyal yolunun kaynaktan kayıt uç noktasına kadar tüm bağlı bileşenler arasında sürekliliği korumasını sağlamaktır.

• Konnektör + kablo kategorisi + sistem biçimi hizalaması → yapılandırma sınırları altında çözünürlük desteğini etkiler
• UTP ve koaksiyel seçimi → mesafe kararlılığını ve genel sinyal koruma özelliklerini etkiler
• CCTV sistem yapılandırma eşleşmesi → balun tabanlı sinyal dönüşüm yaklaşımının uygunluğunu belirler
• İletim yolu tutarlılığı → bağlı bölümler arasında azaltılmış sinyal bozulmasını destekler
• Empedans ve sistem eşleşmesi → karma kurulumlarda kararlı sinyal davranışına katkıda bulunur

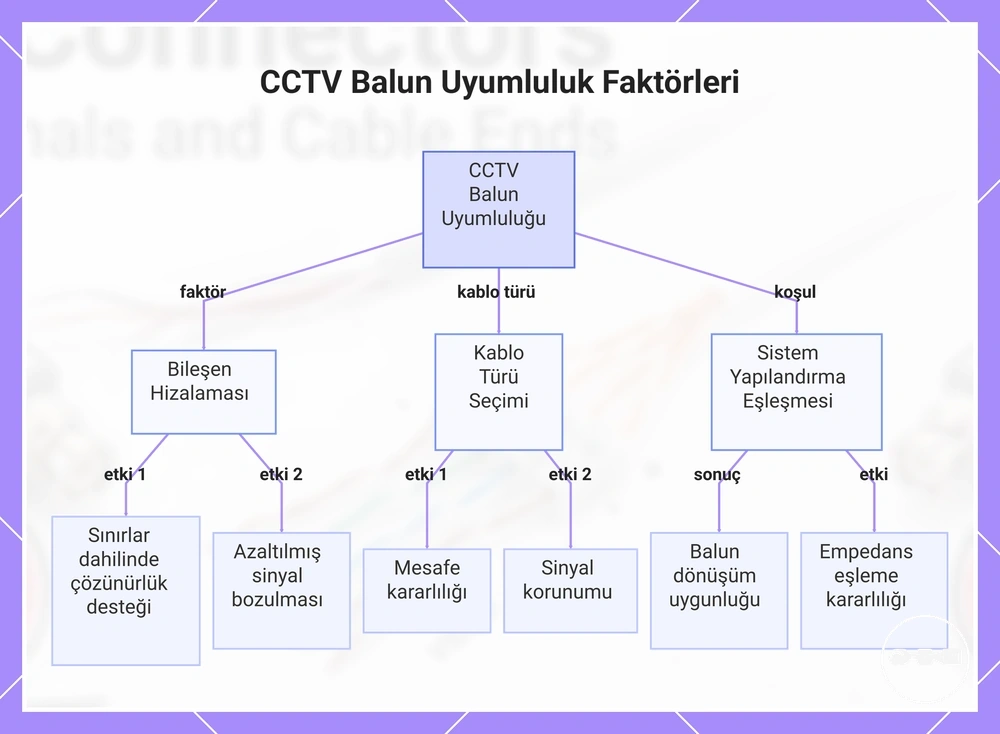

Bu grafik, CCTV video balun uyumluluğunu belirleyen ana sistem düzeyi faktörleri gösterir: bileşen hizalaması, kablo türü seçimi ve sistem yapılandırma eşleşmesi.

Güvenilir CCTV Video Balun Performansı için Doğru Konnektör ve Terminasyon Yöntemini Seçme

Güvenilir CCTV video balun performansı için doğru konnektör ve terminasyon yöntemini seçmek, kurulum ortamına, kablo altyapısına ve sistem yapılandırma gereksinimlerine bağlıdır. Bu seçim, sinyal yolunun farklı dağıtım koşullarında kararlılığını ne kadar iyi koruduğunu doğrudan etkiler. Konnektör ve terminasyon eşleşmesi, ister UTP ister koaksiyel olsun, amaçlanan iletim ortamıyla uyumlu olmalıdır. Birçok durumda, güvenilirlik herhangi bir tek bileşen seçiminden çok sistem eşleşmesinden etkilenir. Değerlendirme, tüm sinyal zincirinin gerçek kurulum kısıtlamaları altında nasıl performans gösterdiğine odaklanmalıdır.

Konnektör ve terminasyon yöntemi seçimi, ortam, kablo türü ve CCTV yapılandırmasının birlikte değerlendirildiği bir sistem düzeyi değerlendirmesini izler. Endüstriyel, iç mekan veya karma ortamlar, parazit maruziyetine ve kurulum düzenine bağlı olarak farklı terminasyon yaklaşımları gerektirebilir. UTP veya koaksiyel gibi kablo altyapısı, uyumlu konnektör yapısını belirler ve sinyal kararlılığını etkiler. Sistem yapılandırması, balunun genel CCTV kurulumuna nasıl entegre olduğunu daha da tanımlar ve uzun mesafe performans tutarlılığını etkiler. :contentReference[oaicite:0]{index=0}

• Kurulum ortamı → parazit maruziyetini ve fiziksel yönlendirme koşullarını belirleyin
• Kablo türü uyumluluğu → konnektör ve terminasyon yöntemini UTP veya koaksiyel yapıyla eşleştirin
• Sistem yapılandırma eşleşmesi → balun entegrasyonunu CCTV mimari gereksinimleriyle uyumlu hale getirin
• Sinyal kararlılığı gereksinimi → beklenen mesafe ve netlik performans ihtiyaçlarını değerlendirin
• Terminasyon yöntemi seçimi → kurulum kısıtlamalarına göre doğrudan veya adaptörlü terminasyonu seçin

Daha geniş sistem anlayışı ve kategori düzeyi bağlam için CCTV video balunları ana rehberi sayfasına bakın.

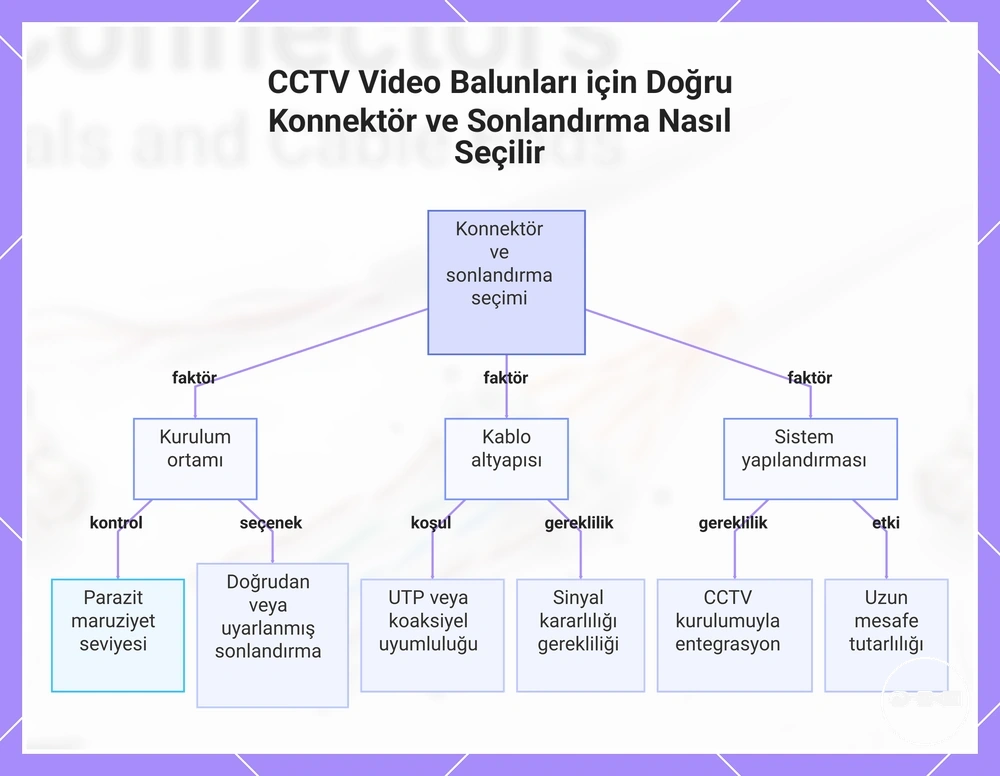

Bu grafik, güvenilir CCTV video balun performansı için doğru konnektör ve sonlandırma yöntemini seçerken değerlendirilmesi gereken üç temel faktörü gösterir.
