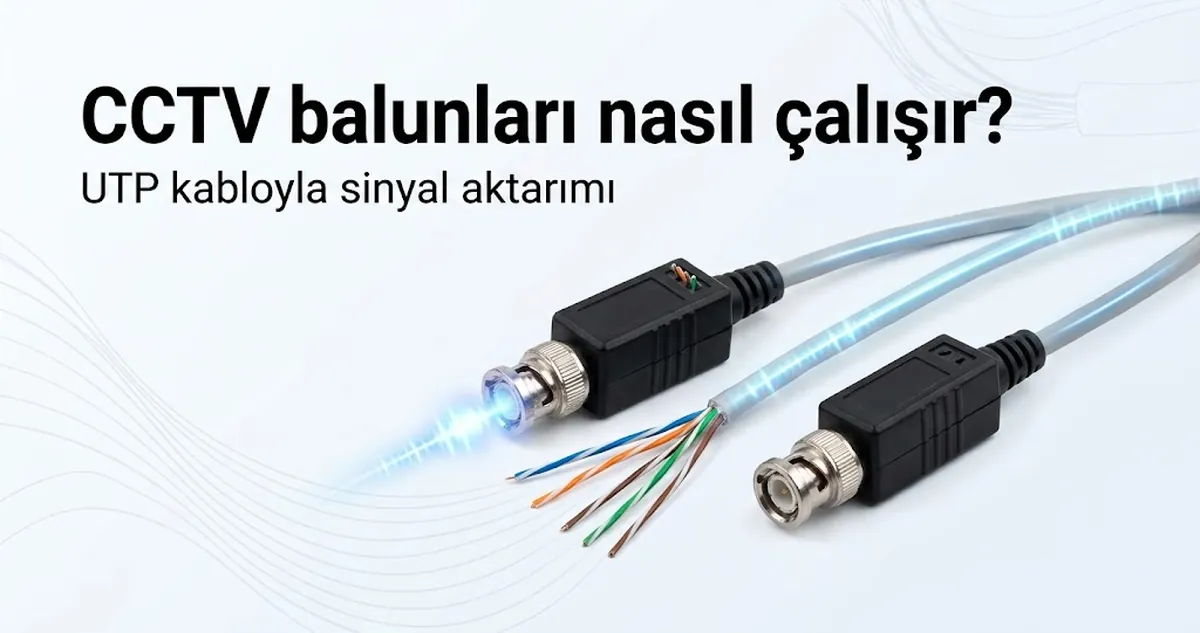

CCTV Video Balunlarının UTP Kablo Üzerinde Çalışma Prensibi
CCTV video balunu, kamera çıkışındaki dengesiz sinyal formatı ile dengeli bükümlü çift sinyal formatı arasında dönüşüm yaparak analog video iletimini UTP kablo üzerinden mümkün kılan ve kamera ile DVR sistemleri arasında kararlı iletişim için empedans uyumu sağlayan bir iletim bileşenidir.
CCTV video balunu, kameranın BNC tabanlı dengesiz video sinyalini UTP kablo üzerinden iletim için uygun dengeli formata dönüştüren sinyal dönüşümü yoluyla çalışır. Bu işlem, empedans uyumu sayesinde sinyal yansımasını azaltmaya yardımcı olur ve kablo altyapısı genelinde parazite karşı direnci destekler. Alıcı tarafta, balun dengeli sinyali DVR kod çözümü için dengesiz formata geri dönüştürerek sistem genelinde kesintisiz video iletimi sağlar.
Tipik bir kurulumda, kamera videoyu koaksiyel BNC bağlantısı aracılığıyla CCTV video balununa gönderir ve burada sinyal dönüşümü, sinyali bükümlü çift UTP kablo üzerinden iletim için hazırlar. Sinyal daha sonra, mesafe kararlılığını ve parazit direncini destekleyecek şekilde tasarlanmış dengeli bir iletim olarak kablo altyapısı boyunca ilerler. DVR tarafında, ikinci bir balun sinyali video işleme için yeniden dönüştürerek kameradan kayıt sistemine sürekliliği korur.
Bu uçtan uca çalışma prensibi, yapılandırılmış sinyal dönüşümü ve ağ genelinde kontrollü iletim yoluyla kamera görüntü yakalaması ile DVR kaydı arasında sürekli bir köprü oluşturur.

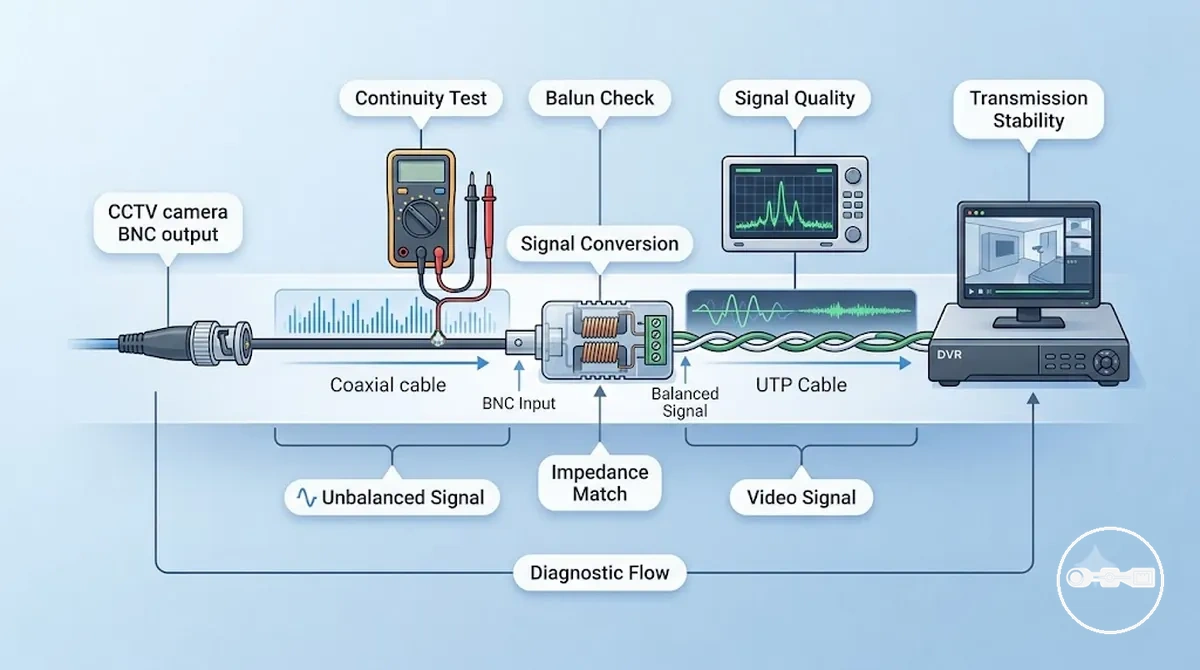

CCTV Balunlarında Dengeli ve Dengesiz Video Sinyal Dönüşümü
Dengeli bir sinyal, zıt kutuplu iki iletken kullanırken, dengesiz bir sinyal BNC tabanlı CCTV sistemlerinde tek bir iletken üzerinden paylaşılan toprakla video sinyalini taşır. Bu kavram, pratik iletim tasarımında CCTV video balunu anlamı ile yakından ilişkilidir.
CCTV video balunundaki dönüşüm, dengesiz BNC video sinyalini UTP kablo üzerinden iletim için uygun dengeli bir formata dönüştürür. Bu sinyal uyarlaması, empedans eşlemesini destekleyerek yansımayı azaltmaya ve bükümlü çift kablolama boyunca iletim kararlılığını korumaya yardımcı olur. Sinyal davranışını kablo altyapısının elektriksel özellikleriyle uyumlu hale getirerek sistem, video sinyali sürekliliğini ve iletim sırasında parazite karşı direnci iyileştirir.
Daha uzun mesafelerde BNC dengesiz çıkıştan doğrudan iletim sınırlıdır çünkü video sinyali, dengeli yapı desteği olmadan bozulmaya ve parazite daha fazla maruz kalır. Dönüşüm olmadan, empedans uyumsuzlukları ve gürültü hassasiyeti standart UTP kablo mesafelerinde sinyal bütünlüğünü azaltabilir. Bu yüzden CCTV sistemleri, kamera ve DVR arasında daha kararlı video iletimi sağlamak için bir CCTV video balunu aracılığıyla dengeli dönüşüme güvenir.
Bu dönüşüm süreci, sinyal davranışının farklı kablo koşullarında daha tutarlı kalmasını sağlayarak CCTV kurulumlarında genel iletim kararlılığını destekler.

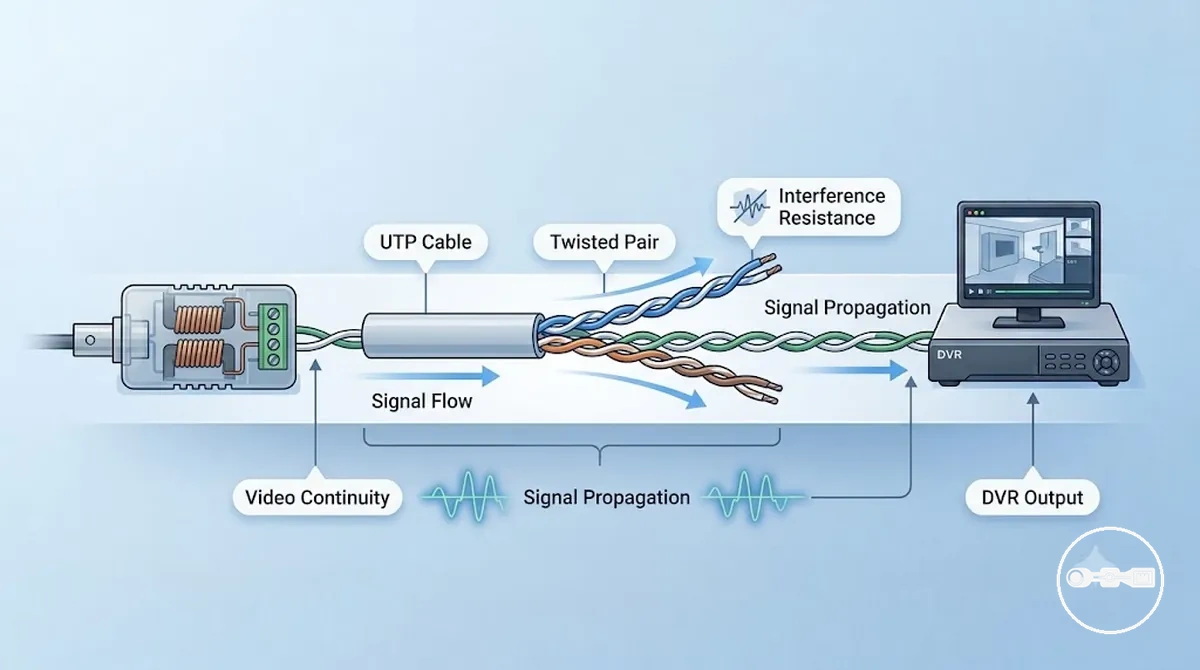

Video, Bükümlü Çift (UTP/CAT5/CAT6) Kablo Üzerinden Nasıl İletilir?
Bir CCTV video balununda sinyal dönüşümünden sonra, video sinyali bükümlü çift kablolama üzerinden, mesafe boyunca sinyal kararlılığını korumak için tasarlanmış dengeli bir iletim olarak yayılır. Bu sinyal yayılımı, elektrik enerjisini eşleştirilmiş iletkenler arasında dağıtır ve bu da dengesiz iletimle karşılaştırıldığında gürültü hassasiyetini azaltmaya yardımcı olur. Sinyalin UTP kablo içindeki davranışı, kablo kalitesine, çevresel koşullara ve doğru empedans uyumuna bağlıdır.
CAT5, CAT5e ve CAT6 UTP kablonun içinde, video sinyali, sinyal yayılımı sırasında harici gürültüyü iptal ederek parazit direncini artıran sıkıca bükülmüş bakır çiftler içinde hareket eder. Kablonun bükümlü yapısı daha kararlı iletim davranışını destekler, ancak zayıflama ve sinyal kaybı mesafeye ve kurulum ortamına bağlı olarak değişebilir. Birçok CCTV kurulumunda, CCTV video balunu sinyali bükümlü çift altyapıya uygun dengeli bir formata dönüştürdükten sonra, CAT5 ve CAT6 kablolar iletim ortamı olarak kullanılır.
Örneğin, bir CCTV kamera videoyu bir BNC bağlantısı aracılığıyla CCTV video balununa gönderir ve burada UTP kabloya girmeden önce dengeli bir sinyale dönüştürülür. Sinyal daha sonra bükümlü çift yapı içinde DVR'a doğru ilerler ve burada alınarak izlenebilir bir video akışına geri dönüştürülür. Bu kamera-DVR akışı, ağ genelinde parazit direnci ve tutarlı iletim davranışı ile desteklenen, kablo yolu boyunca kararlı sinyal yayılımına bağlıdır.
Bu iletim yolu, bükümlü çift altyapı üzerinden kontrollü sinyal davranışını sürdürerek kameradan kayıt sistemine video sürekliliğini korumaya yardımcı olur.

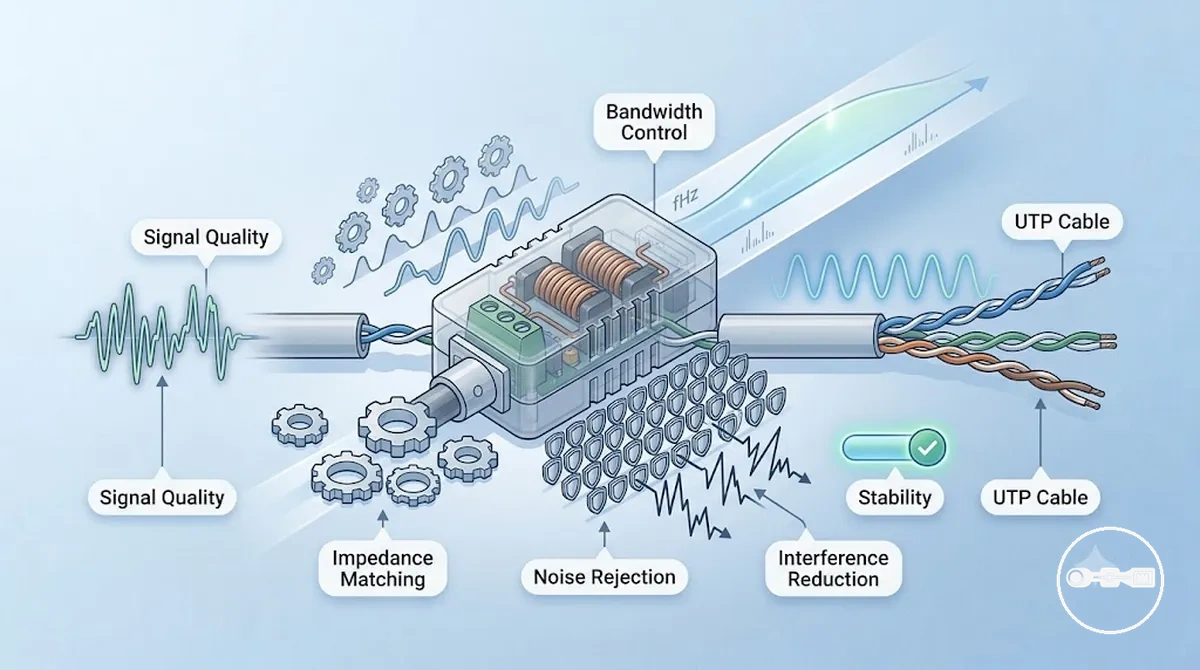

Kararlı CCTV Video İletimini Sağlayan Elektriksel Özellikler
Bir CCTV video balunu aracılığıyla kararlı CCTV video iletimi, empedans eşlemesi, gürültü reddi ve bant genişliği davranışı gibi elektriksel özelliklere bağlıdır. Bu özellikler, videonun UTP kablo üzerinden iletimi sırasında, özellikle değişen kurulum ve çevresel koşullar altında sinyal kalitesinin nasıl korunduğunu tanımlar. Birleşik etkileri, bozulmayı kontrol etmeye yardımcı olur ve mesafe boyunca daha tutarlı sinyal kararlılığını destekler.
Empedans eşlemesi, sinyalin CCTV video balunu ile UTP kablosu arasında ne kadar verimli hareket ettiğini kontrol ederek netliği azaltabilecek yansımaları azaltır. Gürültü reddi, elektromanyetik girişimin etkisini azaltarak harici elektriksel aktivitenin bulunduğu ortamlarda daha temiz iletim sağlamaya yardımcı olur. Bant genişliği davranışı, sistemden ne kadar sinyal bilgisinin geçebileceğini belirleyerek yayılım sırasında genel sinyal kalitesini ve tutarlılığını etkiler.
Bu özellikler birlikte çalıştığında, sinyal kaybını azaltarak ve video iletiminde tutarlılığı koruyarak daha kararlı iletimi destekler. Kablo kalitesine ve çevresel girişime bağlı olarak, empedans, gürültü reddi ve bant genişliği arasındaki denge, CCTV video balununun alıcı sisteme video sürekliliğini ne kadar net koruduğunu doğrudan etkileyebilir.

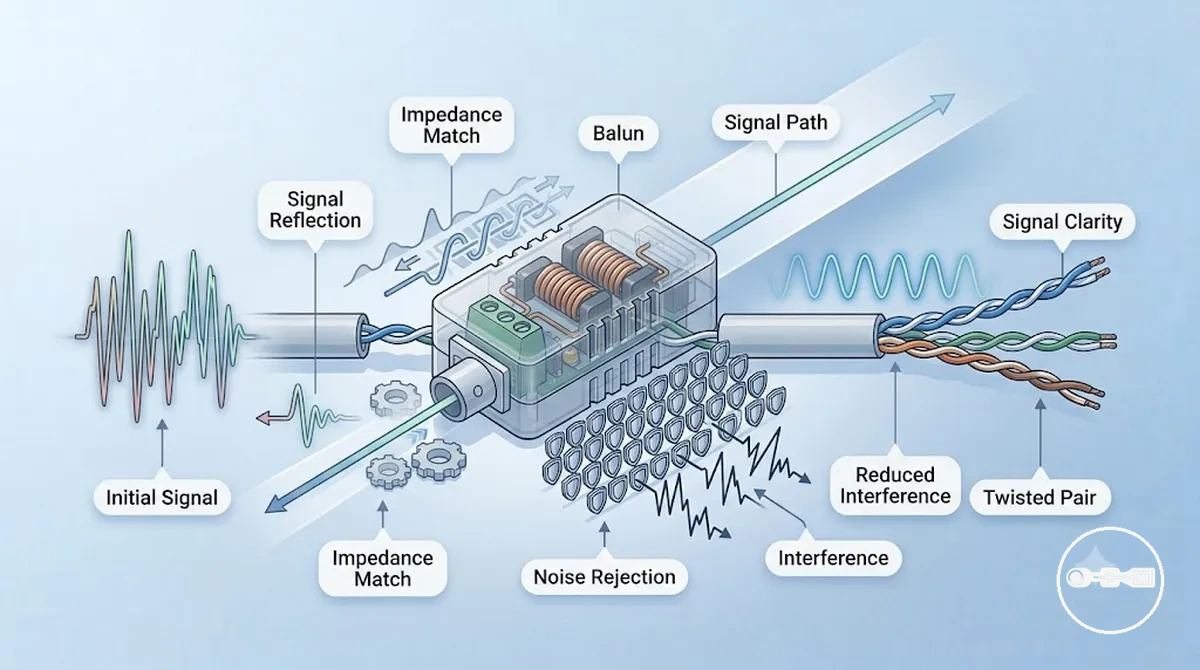

Video Balun Performansında Empedans Eşlemesi ve Gürültü Reddi
CCTV video balununda empedans eşlemesi, kaynak ve kablo empedansı arasındaki uyumdur ve sinyal yansıması ile bozulmayı azaltır. Bu uyum, aksi takdirde sinyal kararlılığını zayıflatabilecek uyumsuzluk etkilerini en aza indirir.
Gürültü reddi, balun ve bükümlü çift yapının video sinyalini etkileyen elektromanyetik girişimi nasıl azalttığını tanımlar. Girişim alımını sınırlayarak daha temiz iletim davranışını destekler ve gürültü kaynaklı sinyal bozulmasını azaltır.
- Empedans eşlemesi uyumsuzluktan kaynaklanan sinyal yansımasını ve bozulmayı azaltır
- Gürültü reddi elektromanyetik girişimin etkisini sınırlar
- Bükümlü çift yapısı harici gürültüye karşı koruma davranışını iyileştirir
- Birleşik etki sinyal netliğini ve iletim kararlılığını artırır
Empedans eşlemesi ve gürültü reddi birlikte, değişen girişim ve kablo koşulları altında daha net ve kararlı CCTV video balunu performansını sürdürmek için birbirini güçlendirir.
UTP Video İletiminde Bant Genişliği Davranışı ve Mesafe Etkileri
UTP video iletiminde bant genişliği davranışı, bant genişliği kapasitesinin iletim mesafesiyle nasıl etkileşime girerek sinyal kalitesini ve kararlılığını etkilediğini tanımlar. CCTV video bağlamında, artan mesafe bant genişliği tutarlılığı üzerinde daha büyük talep oluşturur ve bu da video verilerinin UTP kablosu üzerinden ne kadar güvenilir taşındığını etkileyebilir.
Mesafe arttıkça zayıflama daha belirgin hale gelir ve iletim yolu boyunca kademeli sinyal kaybına yol açar. Sinyal gücündeki bu azalma, kablo koşullarına bağlı olarak azalan netlik, artan kararsızlık veya tutarsız sinyal performansı şeklinde ortaya çıkan daha düşük video kalitesiyle sonuçlanabilir.
- Mesafe artışı UTP kabloda zayıflama seviyelerini yükseltir
- Sinyal kaybı mesafe boyunca etkin iletim gücünü azaltır
- Bant genişliği sınırları netliği ve kararlı video iletimini azaltır
Daha uzun UTP kablo mesafeleri, bant genişliği ve mesafe ödünleşimlerinin dikkatle değerlendirilmesini gerektirir; optimum iletim koşullarının aşılması video kalitesini ve sistem kararlılığını kademeli olarak azaltabilir.

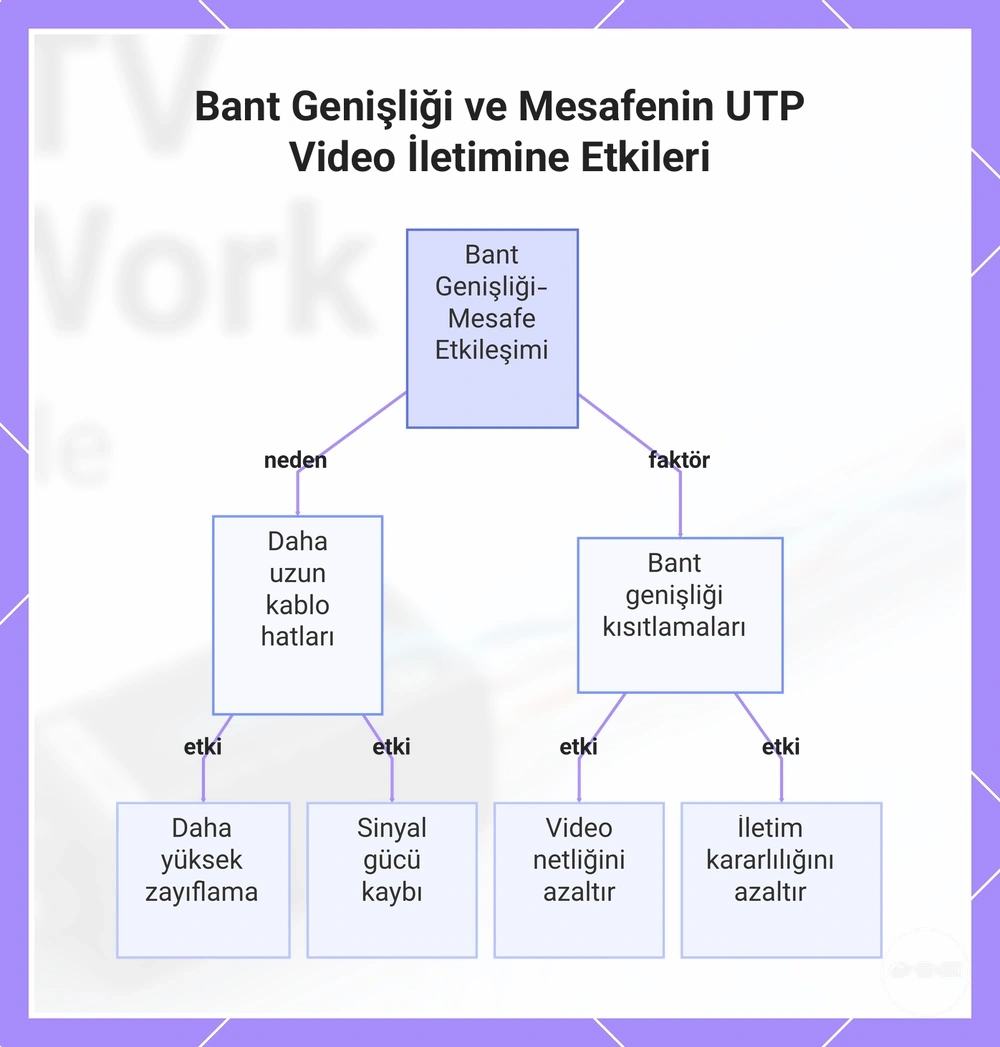

Bu grafik, artan mesafe ve bant genişliği sınırlamalarının UTP kablo hatlarında video sinyal kalitesini ve kararlılığını bozmak üzere nasıl etkileşime girdiğini gösterir.
CCTV Video Balunu Çiftlerinde Verici–Alıcı Rolleri
Bir CCTV balun çifti, bir kamera ile DVR arasında sinyal dönüşümü ve iletimini sağlayan bir verici-alıcı sistemidir. Video sinyallerinin sinyal dönüşümü yoluyla işlendiği ve görüntüleme ile kayıt için sistem genelinde aktarıldığı role dayalı bir yapı tanımlar.
Verici rolü, gelen video sinyalinin iletim için uygun bir formata dönüştürüldüğü kamera tarafında çalışır. Alıcı rolü, gelen sinyalin kullanılabilir bir video çıktısına geri dönüştürüldüğü DVR tarafında çalışır. Bu rol ayrımı, CCTV balun çifti sistemi içinde giriş ve çıkış aşamaları arasında net işlev eşlemesini destekler ve uyumlu koşullar altında sinyal bütünlüğünün korunmasına yardımcı olur. Performans tutarlılığı, kablo kalitesi ve sistem uyumluluk faktörlerine bağlı olarak değişebilir.
| Verici (Kamera Tarafı) | Alıcı (DVR Tarafı) |
|---|---|
| Kamera videosunu iletim için uygun sinyale dönüştürür | Alınan sinyali görüntü videosuna geri dönüştürür |
| Giden sinyal hazırlığını yönetir | Gelen sinyal kurtarmayı yönetir |
| Sinyal dönüşüm sürecini başlatır | Sinyal geri dönüşüm sürecini tamamlar |
Verici ve alıcı roller birlikte, sistem uyumluluğu ve iletim koşulları doğru şekilde ayarlandığında kararlı sinyal davranışını destekleyen koordineli bir CCTV balun çifti sistemi oluşturur.
CCTV Kamerasından DVR'a Balun Sistemi Üzerinden Uçtan Uca Sinyal Akışı
CCTV video balun sistemindeki sinyal akışı, sinyal dönüşümü, UTP kablo iletimi ve geri dönüşüm aşamalarını kullanarak balun sistemi aracılığıyla bir kamerayı bir DVR'a bağlayan tam bir iletim yoludur. Bu uçtan uca sinyal akışı, video verilerinin değişken iletim koşulları altında girişten son kod çözümüne adım adım ilerlediği sürekli bir hattı tanımlar.
Tam sinyal akışı, balun sistemi içinde doğrusal bir aşama dizisini izler:
- Kamera Çıkışı – kamera orijinal video sinyalini üretir
- Sinyal Dönüşümü – balun sistemi sinyali iletim için dönüştürür
- UTP İletimi – sinyal iletim yolunun parçası olarak UTP kablosu üzerinden ilerler
- Sinyal Geri Dönüşümü – alıcı orijinal sinyal formatını geri yükler
- DVR Kod Çözümü – DVR, sinyali görüntüleme ve kayıt için işler
Bu sinyal akışı, mesafe, girişim ve kablo kalitesinin CCTV balun sistemi içinde genel sinyal kararlılığını ve yeniden yapılandırma kalitesini etkileyebildiği iletim yolunun bütünlüğüne bağlıdır.

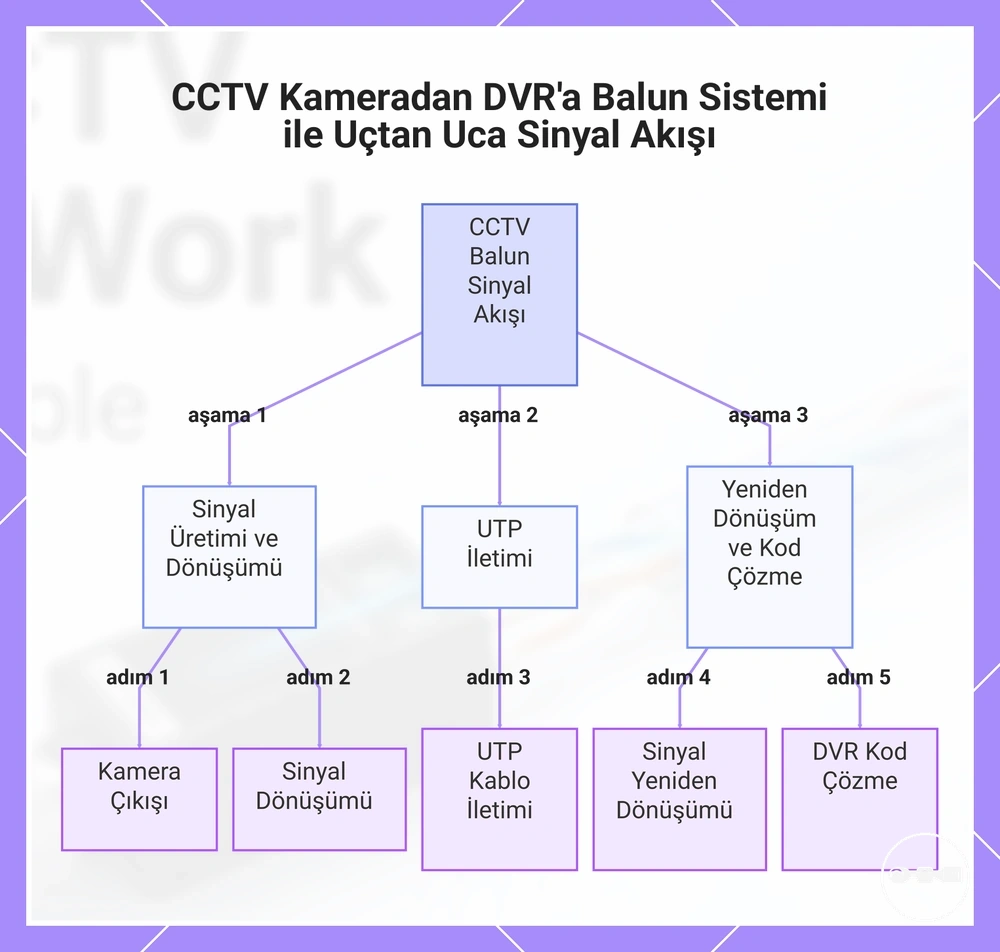

Bu grafik, CCTV balun sinyal akışındaki aşamaların doğrusal sırasını, kamera çıkışından DVR kod çözmeye kadar gösterir.
