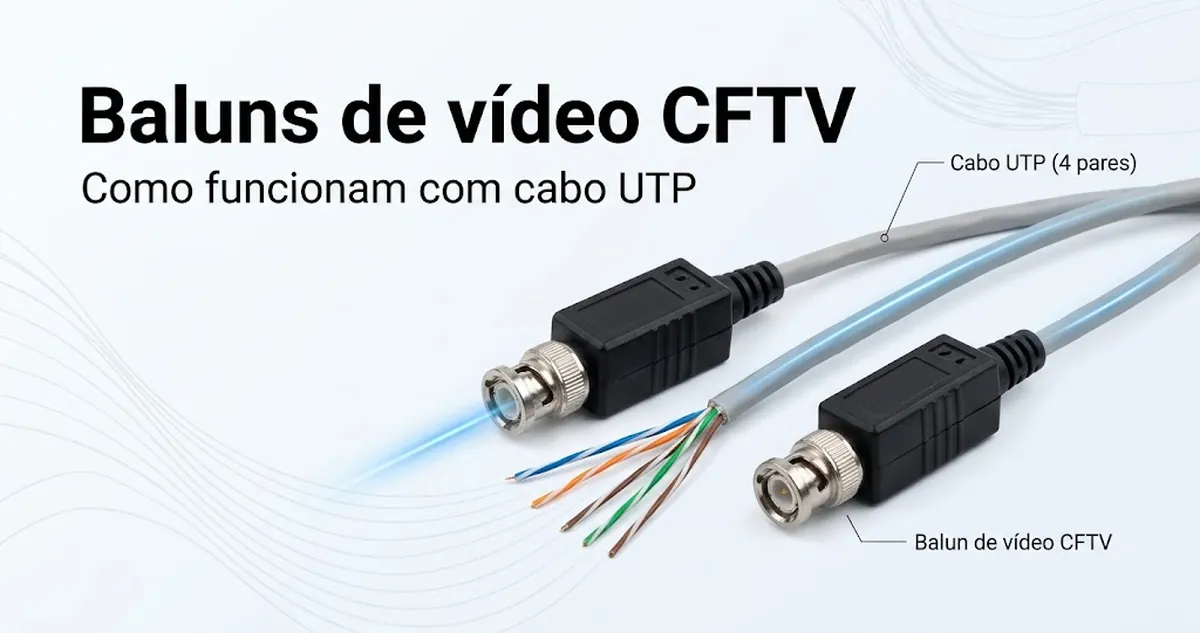

Princípio de funcionamento dos baluns de vídeo CFTV sobre cabo UTP

Um balun de vídeo CFTV é um componente de transmissão que permite a transmissão de vídeo analógico sobre cabo UTP ao converter sinais entre o formato de saída não balanceada da câmera e o formato balanceado de par trançado, ao mesmo tempo que realiza o alinhamento de impedância para comunicação estável entre a câmera e os sistemas de DVR.

Um balun de vídeo CFTV funciona por meio da conversão de sinal, que transforma o sinal de vídeo não balanceado baseado em BNC da câmera em um formato balanceado adequado para transmissão sobre cabo UTP. Esse processo ajuda a reduzir a reflexão do sinal por meio do alinhamento de impedância e oferece resistência a interferências ao longo da infraestrutura de cabeamento. Na extremidade receptora, o balun converte o sinal balanceado de volta para um formato não balanceado para decodificação pelo DVR, permitindo a transmissão contínua de vídeo em todo o sistema.

Em uma configuração típica, a câmera envia o vídeo por meio de uma conexão coaxial BNC para o balun de vídeo CFTV, onde a conversão de sinal o prepara para percorrer o cabo UTP de par trançado. O sinal então percorre a infraestrutura de cabeamento como uma transmissão balanceada projetada para suportar estabilidade de distância e resistência a interferências. No lado do DVR, um segundo balun reconverte o sinal para processamento de vídeo, mantendo a continuidade desde a câmera até o sistema de gravação.

Esse princípio de funcionamento de ponta a ponta mantém uma ponte contínua entre a captura pela câmera e a gravação pelo DVR por meio de conversão estruturada de sinal e transmissão controlada em todo o sistema.

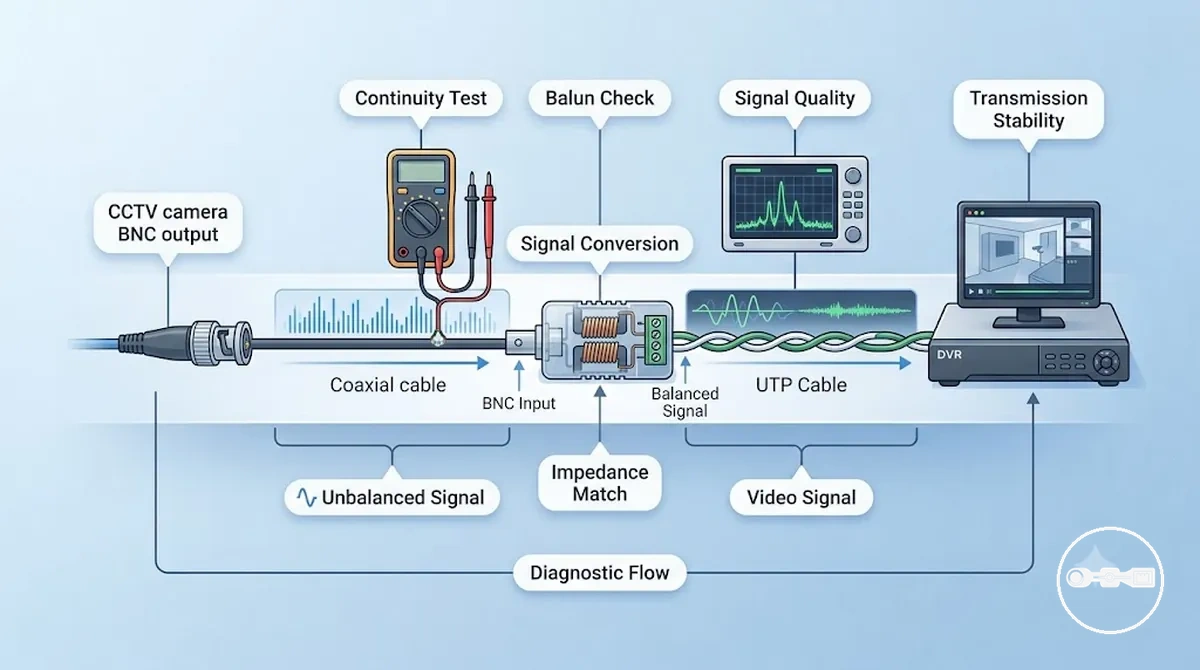

Conversão entre sinais de vídeo balanceados e não balanceados em baluns CFTV

Um sinal balanceado utiliza dois condutores com polaridade oposta, enquanto um sinal não balanceado transporta o sinal de vídeo sobre um único condutor com um terra compartilhado em sistemas CFTV baseados em BNC. Este conceito está intimamente relacionado ao significado de balun de vídeo CFTV no projeto prático de transmissão.

A conversão em um balun de vídeo CFTV transforma o sinal de vídeo BNC não balanceado em um formato balanceado adequado para transmissão sobre cabo UTP. Esta adaptação de sinal possibilita o casamento de impedância, que ajuda a reduzir a reflexão e manter a estabilidade de transmissão no cabeamento de par trançado. Ao alinhar o comportamento do sinal com as características elétricas da infraestrutura de cabeamento, o sistema melhora a continuidade do sinal de vídeo e a resistência a interferências durante a transmissão.

A transmissão direta a partir de uma saída BNC não balanceada por distâncias maiores é limitada porque o sinal de vídeo fica mais exposto à degradação e interferência sem o suporte da estrutura balanceada. Sem conversão, incompatibilidades de impedância e sensibilidade a ruído podem reduzir a integridade do sinal em cabos UTP padrão. É por isso que os sistemas CFTV dependem da conversão balanceada por meio de um balun de vídeo CFTV para manter uma transmissão de vídeo mais estável entre câmera e DVR.

Este processo de conversão garante que o comportamento do sinal permaneça mais consistente em diferentes condições de cabo, contribuindo para a estabilidade geral da transmissão em instalações CFTV.

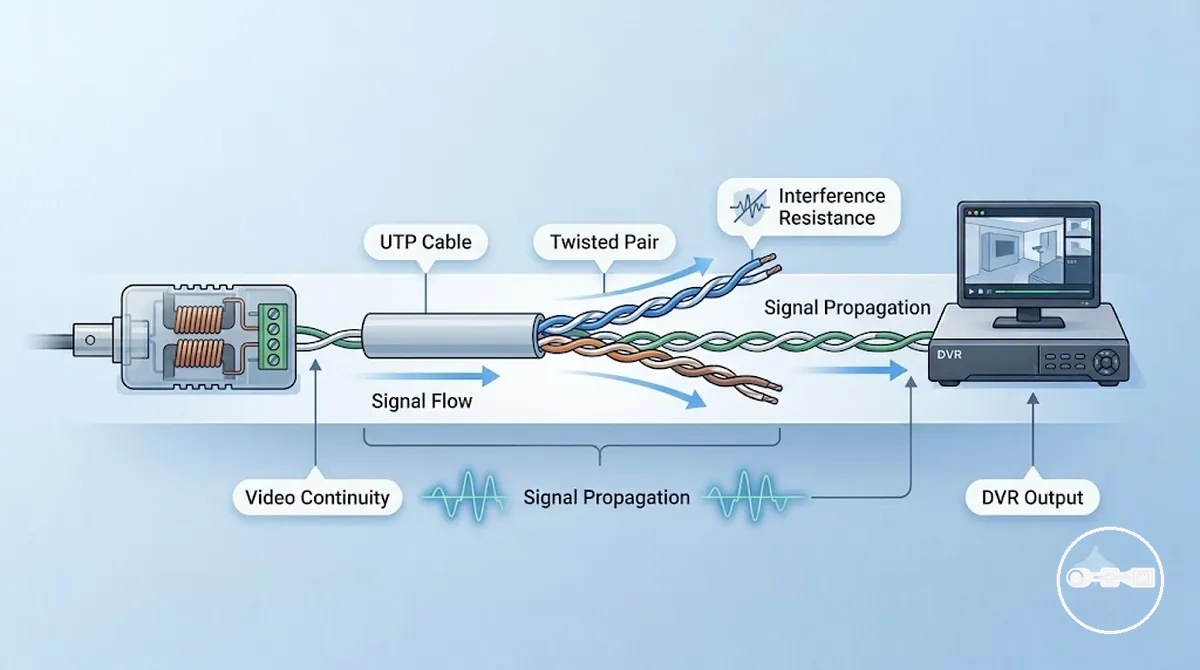

Como o vídeo percorre o cabo de par trançado (UTP/CAT5/CAT6)

Após a conversão do sinal em um balun de vídeo CFTV, o sinal de vídeo se propaga pelo cabeamento de par trançado como uma transmissão balanceada projetada para manter a estabilidade do sinal ao longo da distância. Essa propagação de sinal distribui a energia elétrica entre condutores pareados, o que ajuda a reduzir a sensibilidade a ruído em comparação com a transmissão não balanceada. O comportamento do sinal dentro do cabo UTP depende da qualidade do cabo, das condições ambientais e do alinhamento adequado de impedância.

Dentro do cabo UTP CAT5, CAT5e e CAT6, o sinal de vídeo se move por pares de cobre firmemente trançados que melhoram a resistência a interferências ao cancelar ruído externo durante a propagação do sinal. A estrutura trançada do cabo favorece um comportamento de transmissão mais estável, embora a atenuação e a perda de sinal possam variar conforme a distância e o ambiente de instalação. Em muitas instalações CFTV, cabos CAT5 e CAT6 são utilizados como meio de transmissão após o balun de vídeo CFTV converter o sinal em um formato balanceado adequado para infraestrutura de par trançado.

Por exemplo, uma câmera CFTV envia vídeo por meio de uma conexão BNC para um balun de vídeo CFTV, onde é convertido em um sinal balanceado antes de entrar no cabo UTP. O sinal então percorre a estrutura de par trançado em direção ao DVR, onde é recebido e processado novamente em um fluxo de vídeo visível. Esse fluxo da câmera ao DVR depende da propagação estável do sinal pelo caminho do cabo, suportada pela resistência a interferências e pelo comportamento de transmissão consistente na rede.

Esse caminho de transmissão ajuda a manter a continuidade do vídeo da câmera até o sistema de gravação ao manter o comportamento controlado do sinal através da infraestrutura de par trançado.

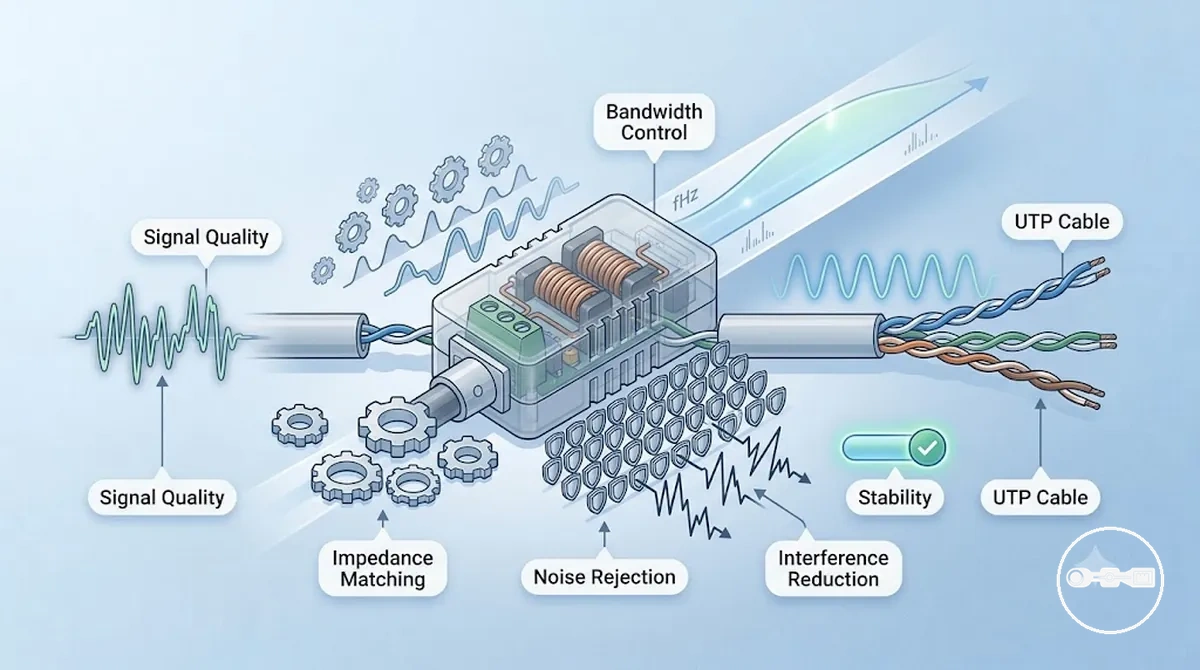

Atributos elétricos que permitem transmissão estável de vídeo CFTV

A transmissão estável de vídeo CFTV por meio de um balun de vídeo CFTV depende de atributos elétricos como casamento de impedância, rejeição de ruído e comportamento de largura de banda. Esses atributos definem como a qualidade do sinal é mantida enquanto o vídeo percorre o cabo UTP, especialmente sob condições variáveis de instalação e ambiente. O efeito combinado ajuda a controlar a degradação e favorece uma estabilidade de sinal mais consistente ao longo da distância.

O casamento de impedância controla a eficiência com que o sinal se move entre o balun de vídeo CFTV e o cabo UTP, reduzindo reflexões que podem prejudicar a nitidez. A rejeição de ruído reduz a influência da interferência eletromagnética, ajudando a preservar uma transmissão mais limpa onde há atividade elétrica externa. O comportamento de largura de banda determina quanta informação de sinal pode passar pelo sistema, influenciando a qualidade geral do sinal e a consistência durante a propagação.

Quando esses atributos operam em conjunto, eles favorecem uma transmissão mais estável ao reduzir a perda de sinal e manter a consistência na entrega do vídeo. Dependendo da qualidade do cabo e da interferência ambiental, o equilíbrio entre impedância, rejeição de ruído e largura de banda pode afetar diretamente a clareza com que o balun de vídeo CFTV preserva a continuidade do vídeo até o sistema receptor.

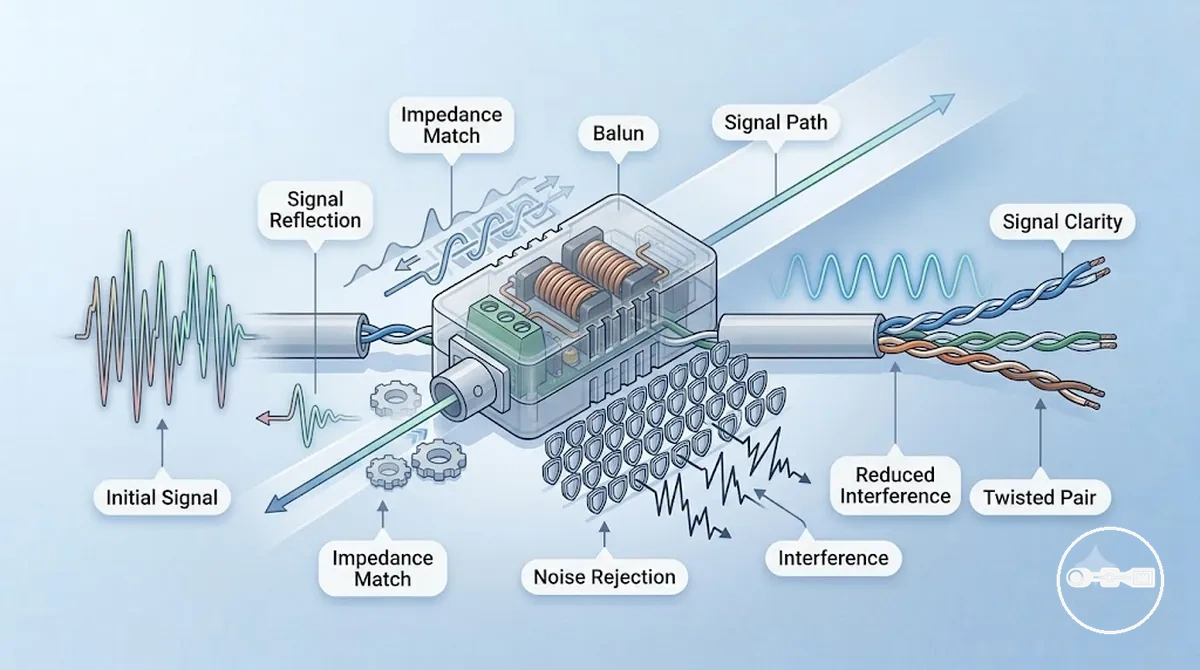

Casamento de impedância e rejeição de ruído no desempenho do balun de vídeo

O casamento de impedância em um balun de vídeo CFTV é o alinhamento entre a impedância da fonte e do cabo que reduz a reflexão e a distorção do sinal. Esse alinhamento minimiza os efeitos de incompatibilidade que, de outra forma, podem enfraquecer a estabilidade do sinal durante a transmissão.

A rejeição de ruído descreve como o balun e a estrutura de par trançado reduzem a interferência eletromagnética que afeta o sinal de vídeo. Ao limitar a captação de interferência, ela favorece um comportamento de transmissão mais limpo e reduz a perturbação do sinal relacionada a ruído.

• Casamento de impedância reduz reflexão e distorção do sinal por incompatibilidade
• Rejeição de ruído limita o impacto da interferência eletromagnética
• Estrutura de par trançado melhora o comportamento de blindagem contra ruído externo
• Efeito combinado melhora a nitidez do sinal e a estabilidade da transmissão

Juntos, o casamento de impedância e a rejeição de ruído se reforçam mutuamente para manter um desempenho mais claro e estável do balun de vídeo CFTV sob condições variáveis de interferência e cabo.

Comportamento de largura de banda e efeitos de distância na transmissão de vídeo UTP

O comportamento de largura de banda na transmissão de vídeo UTP descreve como a capacidade de largura de banda interage com a distância de transmissão para influenciar a qualidade e estabilidade do sinal. Em um contexto de vídeo CFTV, o aumento da distância impõe maior demanda sobre a consistência da largura de banda, o que pode afetar a confiabilidade com que os dados de vídeo são transportados através do cabo UTP.

Conforme a distância aumenta, a atenuação se torna mais pronunciada, levando à perda gradual de sinal ao longo do caminho de transmissão. Essa redução na intensidade do sinal pode resultar em qualidade de vídeo inferior, manifestando-se como nitidez reduzida, instabilidade aumentada ou desempenho inconsistente do sinal dependendo das condições do cabo.

• Aumento da distância eleva os níveis de atenuação no cabo UTP
• Perda de sinal reduz a intensidade efetiva de transmissão ao longo do percurso
• Limites de largura de banda reduzem a nitidez e a entrega estável de vídeo

No geral, percursos mais longos de cabo UTP exigem consideração cuidadosa das compensações entre largura de banda e distância, pois exceder as condições ideais de transmissão pode reduzir gradualmente a qualidade do vídeo e a estabilidade do sistema.

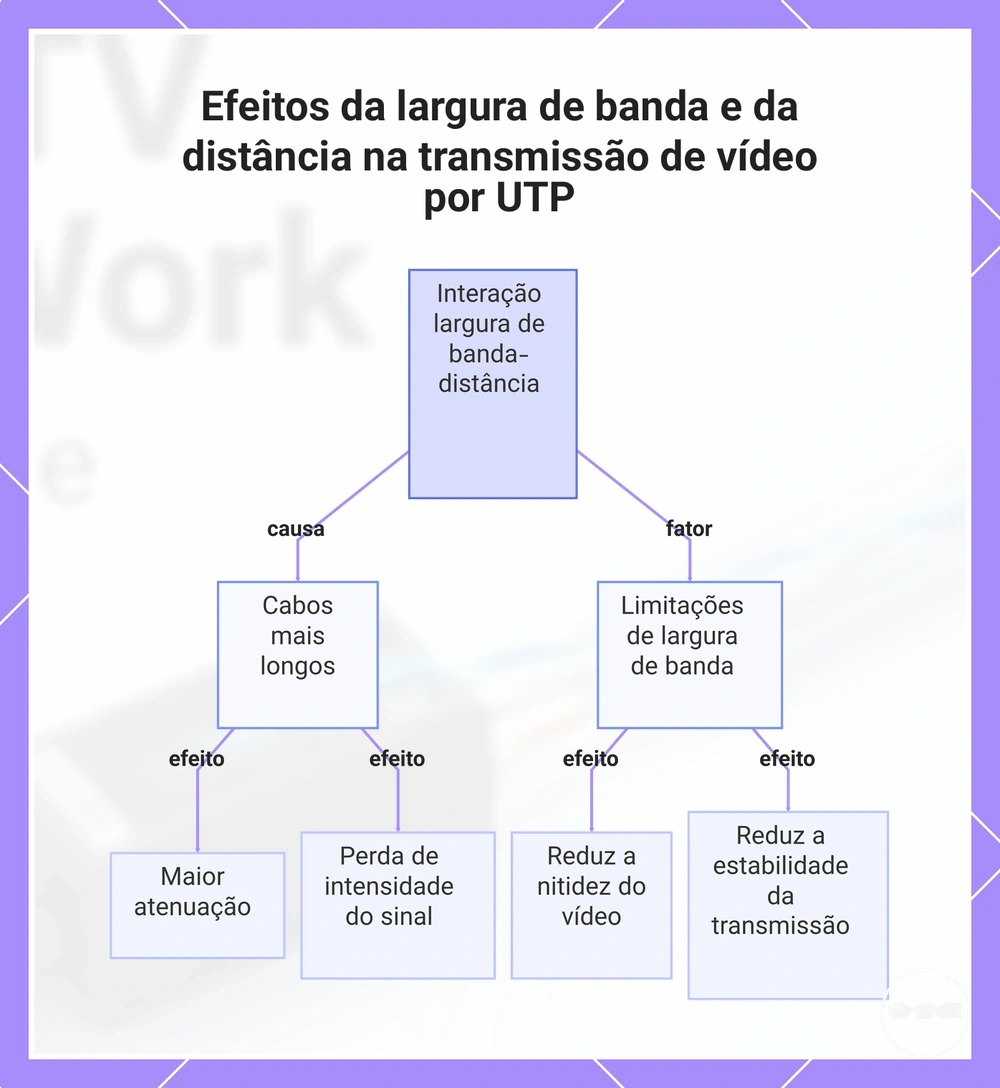

Este gráfico mostra como o aumento da distância e as limitações de largura de banda interagem para degradar a qualidade e a estabilidade do sinal de vídeo em cabos UTP.

Funções de transmissor e receptor em pares de baluns de vídeo CFTV

Um par de baluns CFTV é um sistema transmissor-receptor que possibilita a conversão e o transporte do sinal entre uma câmera e um DVR. Ele define uma estrutura baseada em funções na qual os sinais de vídeo são processados por meio da conversão de sinal e transferidos pelo sistema para exibição e gravação.

A função de transmissor opera no lado da câmera, onde o sinal de vídeo de entrada é convertido em um formato pronto para transmissão. A função de receptor opera no lado do DVR, onde o sinal recebido é reconvertido em uma saída de vídeo utilizável. Essa separação de funções favorece um mapeamento claro entre os estágios de entrada e saída no sistema de par de baluns CFTV e ajuda a manter a integridade do sinal sob condições compatíveis. A consistência de desempenho pode variar dependendo da qualidade do cabo e de fatores de compatibilidade do sistema.

Transmissor (lado da câmera)	Receptor (lado do DVR)
Converte o vídeo da câmera em sinal pronto para transmissão	Reconstrói o sinal recebido em vídeo para exibição
Gerencia a preparação do sinal de saída	Gerencia a recuperação do sinal de entrada
Inicia o processo de conversão de sinal	Conclui o processo de reconversão de sinal

Juntas, as funções de transmissor e receptor formam um sistema coordenado de par de baluns CFTV que favorece um comportamento estável do sinal quando a compatibilidade do sistema e as condições de transmissão estão adequadamente alinhadas.

Fluxo de sinal de ponta a ponta da câmera CFTV ao DVR via sistema de balun

O fluxo de sinal em um sistema de balun de vídeo CFTV é um caminho completo de transmissão que conecta uma câmera a um DVR por meio do sistema de balun, utilizando estágios de conversão de sinal, transmissão por cabo UTP e reconversão. Esse fluxo de sinal de ponta a ponta descreve uma pipeline contínua onde os dados de vídeo percorrem passo a passo, da entrada até a decodificação final, sob condições variáveis de transmissão.

O fluxo completo de sinal segue uma sequência linear de estágios dentro do sistema de balun:

1. Saída da câmera – a câmera gera o sinal de vídeo original
2. Conversão de sinal – o sistema de balun converte o sinal para transmissão
3. Transmissão UTP – o sinal percorre o cabo UTP como parte do caminho de transmissão
4. Reconversão de sinal – o receptor restaura o formato original do sinal
5. Decodificação do DVR – o DVR processa o sinal para exibição e gravação

Esse fluxo de sinal depende da integridade do caminho de transmissão, onde distância, interferência e qualidade do cabo podem influenciar a estabilidade geral do sinal e a qualidade da reconstrução no sistema de balun CFTV.

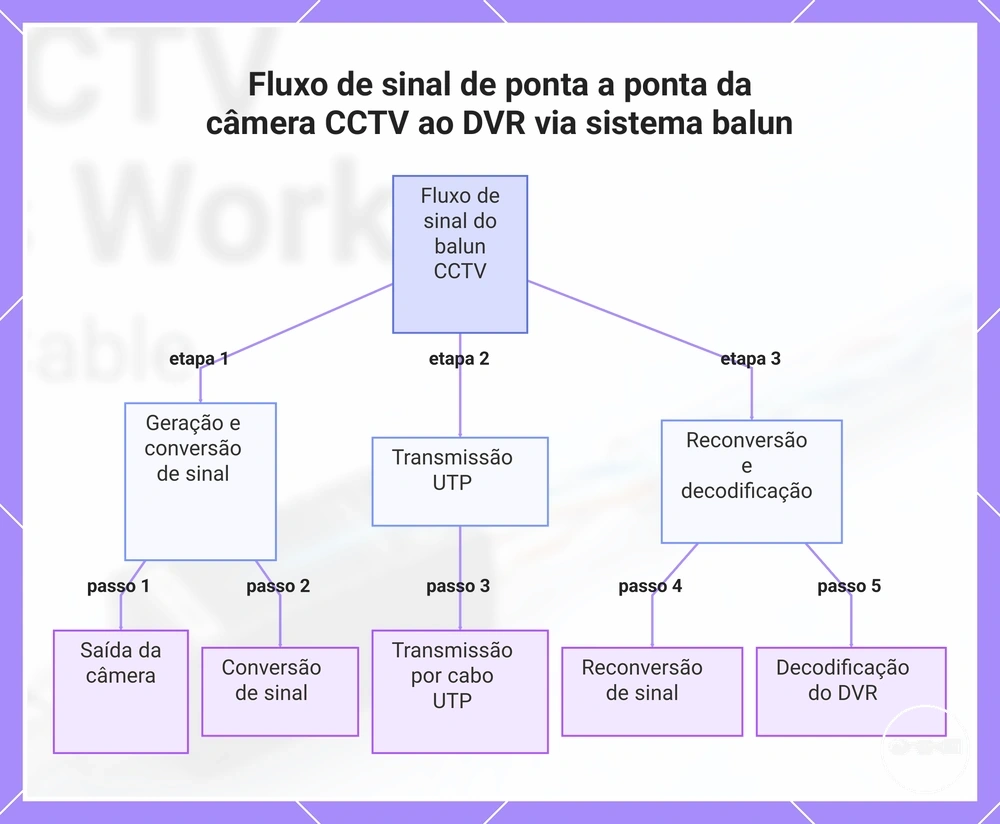

Este diagrama mostra a sequência linear de etapas no fluxo de sinal do balun CCTV, da saída da câmera à decodificação do DVR.
