Instalação de baluns de vídeo CFTV para transmissão confiável de sinal de câmera para DVR

A instalação de baluns de vídeo CFTV é a montagem estruturada de um caminho completo de sinal de câmera para DVR que utiliza um balun de vídeo CFTV para converter e transportar vídeo através de cabo UTP, mantendo conectividade estável por meio de conectores BNC nas extremidades. O processo define como a saída da câmera é adaptada e transmitida através de cabeamento estruturado para que o sinal chegue à conexão do DVR sem perda de integridade. Na maioria dos contextos de instalação, o foco não está apenas em conectar componentes, mas em garantir que cada elo da cadeia de transmissão suporte a entrega estável de vídeo em condições reais de operação. Isso inclui como o balun interage com o layout do cabeamento, a qualidade dos conectores e a compatibilidade do sistema. Dessa forma, a instalação deve ser entendida como um projeto de sistema controlado, e não como uma simples conexão física.

O processo de instalação de baluns de vídeo CFTV funciona mantendo uma cadeia de sinal contínua desde a saída da câmera através do conector BNC, passando pelo balun, pelo cabo UTP e finalmente até a conexão do DVR. A integridade do sinal depende da consistência com que cada interface preserva a qualidade da transmissão durante a conversão e o roteamento. Na prática, um desempenho mais estável é obtido quando a qualidade da terminação, a disciplina de roteamento dos cabos e o alinhamento dos conectores funcionam juntos como um sistema unificado. O cabo UTP atua como meio de transmissão, mas sua eficácia depende do emparelhamento correto com tipos de balun compatíveis e de conexões adequadamente fixadas. O comportamento do sinal pode variar conforme a distância, a exposição a interferências e o layout geral da instalação, o que significa que os resultados são frequentemente condicionais e não fixos.

Em cenários reais, o planejamento da instalação torna-se crítico quando há múltiplas câmeras, longos trechos de cabo ou ambientes de compatibilidade mista, pois essas condições podem influenciar a estabilidade geral do sinal. Uma montagem adequadamente estruturada ajuda a reduzir riscos como degradação da qualidade de vídeo ou detecção inconsistente de entrada no DVR, garantindo que cada caminho de câmera esteja alinhado com sua rota de transmissão planejada. Quando a instalação é vista como um fluxo de trabalho completo de sistema, torna-se mais fácil antecipar onde pode ocorrer perda de sinal ou incompatibilidade antes de finalizar as conexões. Essa perspectiva sistêmica prepara a base para áreas de configuração mais detalhadas, como seleção de componentes, estratégia de roteamento e tratamento de falhas no processo mais amplo de instalação.

Entendendo os baluns de vídeo CFTV no contexto de instalação e função no sistema

O balun de vídeo CFTV é um componente de conversão de sinal que possibilita a transmissão de vídeo CFTV através de cabo UTP, conectando a saída de câmeras analógicas ou HD a um formato de cabeamento estruturado por meio de conectores BNC. Ele define como a conversão de sinal ocorre entre a saída da câmera e a conexão do DVR por meio de transferência controlada, em vez de fiação coaxial direta, permitindo que sistemas de cabeamento estruturado transportem sinais de vídeo de forma eficaz. No contexto de instalação, o balun de vídeo CFTV estabelece a função no sistema de mapear saídas de conectores BNC para caminhos de transmissão em cabo UTP, mantendo a integridade do sinal ao longo da cadeia. Sua função está centrada em permitir a transferência de sinal entre a saída da câmera e a entrada do DVR em arquiteturas CFTV estruturadas. A distância de transmissão e a estabilidade podem variar conforme a qualidade do cabo, as condições de interferência e a compatibilidade do sistema.

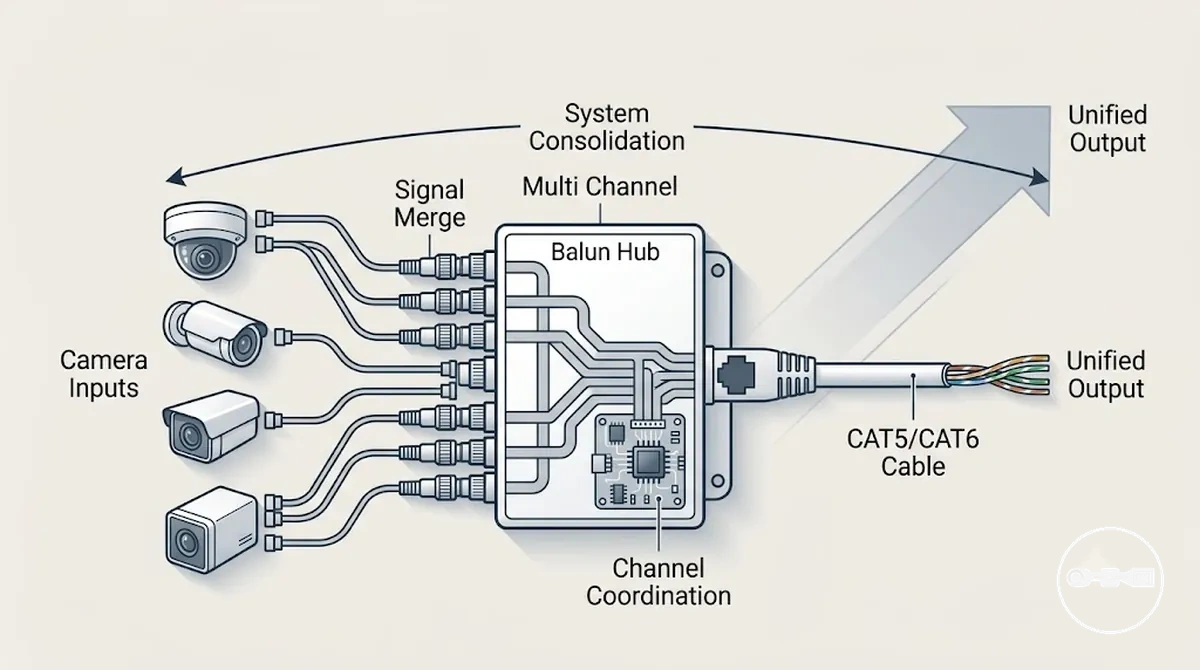

Do ponto de vista do sistema, os baluns de vídeo CFTV atuam como uma camada de adaptação de sinal que alinha saídas de CFTV analógico ou CFTV HD aos requisitos de cabeamento estruturado. Seu desempenho depende da consistência com que gerenciam a conversão de sinal entre a entrada BNC e a saída do cabo UTP, preservando a estabilidade da transmissão sob condições variáveis.

• Conversão de sinal entre a entrada do conector BNC e os caminhos de transmissão do cabo UTP
• Adaptação de sinais de CFTV analógico e CFTV HD para ambientes de cabo estruturado
• Influência na distância de transmissão dependendo da qualidade do cabo e do layout do sistema
• Resistência a ruídos moldada por níveis de interferência e consistência da fiação

Diferentes tipos de baluns de vídeo CFTV podem influenciar o comportamento do sistema, especialmente em cenários que envolvem maior distância de transmissão ou configurações de compatibilidade mista. Embora a função principal continue sendo a conversão de sinal, a eficácia depende de quão bem o dispositivo se alinha com a qualidade do cabeamento, a estabilidade dos conectores e o design geral da instalação. Na prática, o desempenho do sistema deve ser avaliado como uma interação combinada de componentes, e não como o resultado de um único dispositivo. Esse limite conceitual ajuda a separar a compreensão do sistema das etapas posteriores de instalação e solução de problemas.

Requisitos de segurança para baixa tensão e precauções elétricas antes da instalação

A instalação de CFTV de baixa tensão refere-se a uma condição de trabalho controlada onde a energia está presente em níveis elétricos reduzidos, mas ainda capaz de causar estresse no equipamento ou instabilidade na conexão se manuseada incorretamente. As condições de risco aumentam quando conexões de balun de vídeo CFTV são feitas com a energia ativa, especialmente ao longo de cabos UTP e interfaces de conectores BNC. Em muitos ambientes de instalação, a falta de conhecimento sobre aterramento adequado ou o manuseio incorreto de conectores pode introduzir perturbações no sinal que afetam a saída da câmera e a confiabilidade da conexão do DVR. Áreas de roteamento de cabos com condutores expostos também podem aumentar a chance de curto acidental ou interferência. Essas condições tornam o ambiente de instalação dependente do manuseio disciplinado dos componentes elétricos e físicos. Dessa forma, o isolamento de energia torna-se um fator crítico antes de iniciar qualquer trabalho de conexão em nível de sistema.

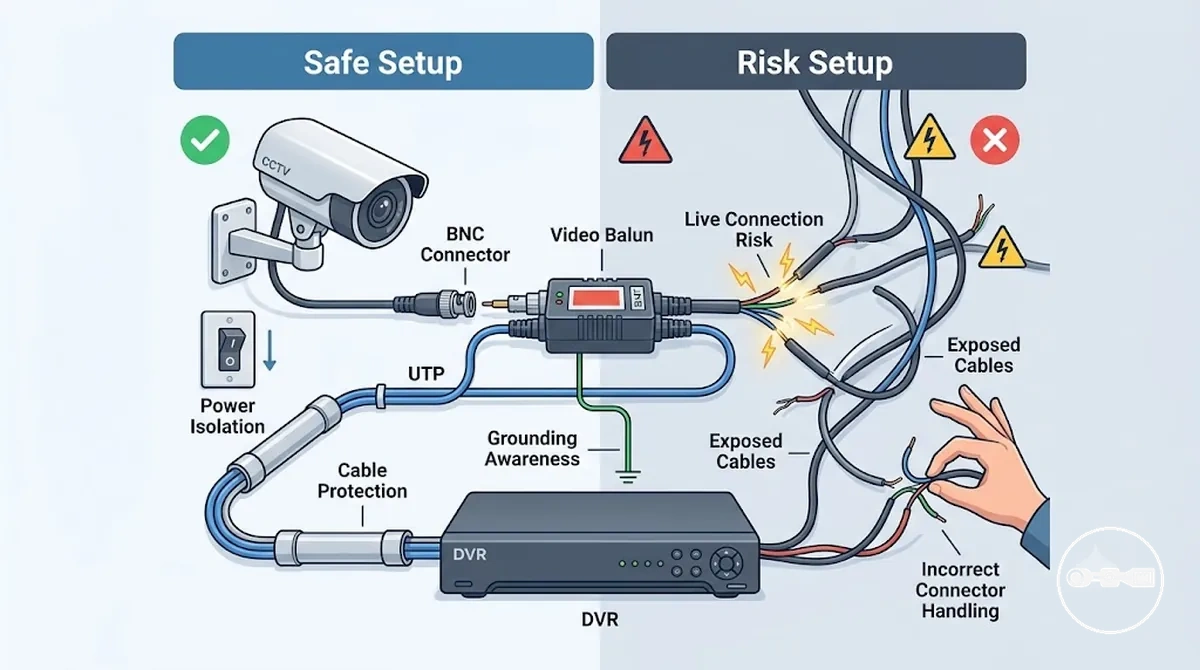

Sistemas CFTV de baixa tensão devem ser preparados com verificações de segurança controladas antes de qualquer manuseio de conectores ou roteamento de sinal, especialmente onde dispositivos balun de vídeo CFTV conectam saídas de conector BNC a linhas de cabo UTP. A abordagem correta começa com o isolamento de energia para evitar interferência acidental no sinal ou estresse no equipamento durante a montagem. A conscientização sobre aterramento ajuda a reduzir caminhos de ruído indesejados que podem afetar a estabilidade da transmissão entre a saída da câmera e a conexão do DVR. A proteção dos cabos também garante que a integridade física do cabo UTP seja mantida durante o roteamento e a terminação. Cuidado: a terminação ou o manuseio de conectores com a energia ligada pode aumentar a instabilidade do sinal e pode colocar estresse desnecessário nos componentes do sistema. Seguir essas precauções permite um comportamento mais seguro do sistema ao reduzir riscos elétricos e de sinal evitáveis, mantendo condições operacionais estáveis quando a energia for restaurada.

• Isolamento de energia antes do manuseio de conectores
• Evitar terminação com energia ligada no conector BNC ou no balun
• Manter a conscientização sobre aterramento em toda a instalação
• Proteger o cabo UTP contra dobras ou danos na superfície
• Verificar a estabilidade da conexão antes de restaurar a energia do sistema

Ferramentas, conectores e componentes compatíveis necessários para configuração do balun CFTV

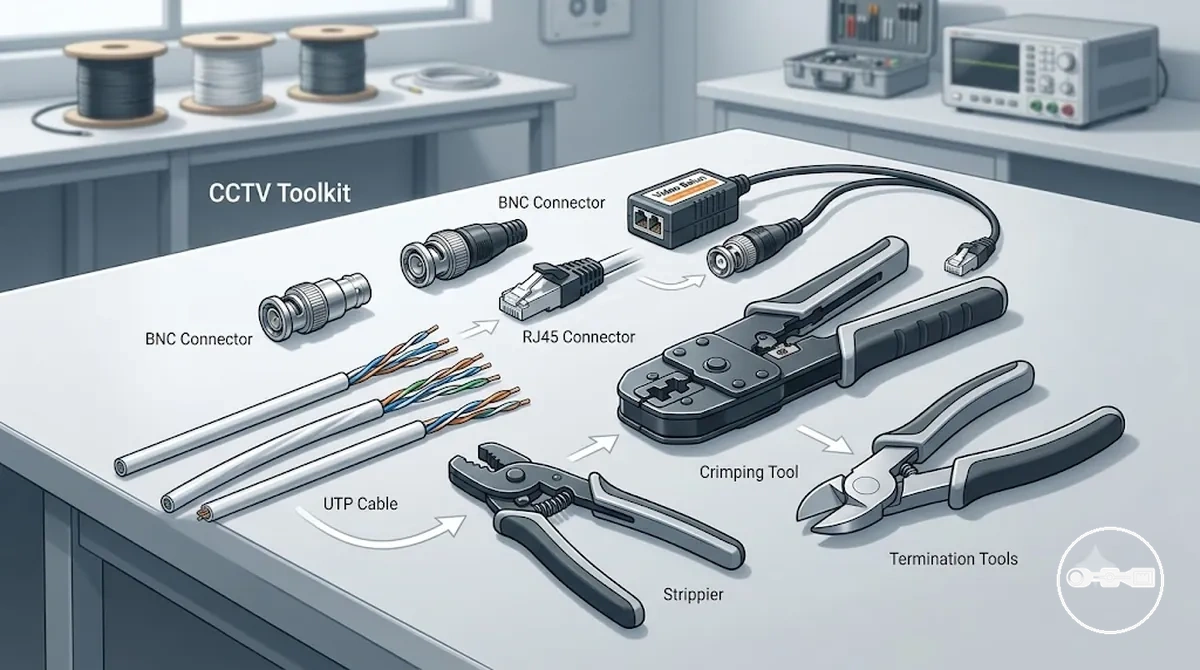

O kit de ferramentas para instalação de balun de vídeo CFTV refere-se ao conjunto de ferramentas físicas e componentes de conexão necessários para permitir a conversão estável de sinal entre saídas de câmeras CFTV e sistemas DVR através da infraestrutura de cabo UTP. Ele é construído com base na compatibilidade estruturada entre ferramentas de terminação, tipos de conectores e padrões de cabeamento que suportam um fluxo de sinal consistente. Na maioria dos ambientes CFTV de baixa tensão, o kit define com que eficiência as interfaces de conector BNC são adaptadas ao cabeamento estruturado em estilo de rede usando um dispositivo balun. O sistema depende do alinhamento preciso entre conectores físicos e ferramentas de preparação de cabos para manter a integridade do sinal. Sem o conjunto correto de ferramentas, mesmo componentes bem projetados podem não conseguir fornecer transmissão estável em toda a instalação.

A configuração necessária funciona combinando ferramentas de terminação com conectores compatíveis e elementos de cabeamento estruturado para garantir a transferência confiável de sinal da saída da câmera para a conexão do DVR. Uma ferramenta de crimpagem é geralmente usada como parte das ferramentas de terminação para preparar as extremidades dos conectores RJ45 no cabo UTP, permitindo caminhos de transmissão estruturados para sinais de vídeo. O conector BNC fornece a interface do lado da câmera, enquanto o conector RJ45 suporta a adaptação ao cabeamento estruturado através do dispositivo balun. O cabo UTP atua como meio de transmissão que transporta os sinais convertidos ao longo da distância, onde a qualidade e a consistência da terminação influenciam diretamente a estabilidade. Quando esses componentes estão alinhados corretamente, o sistema suporta um comportamento de sinal mais previsível em diversas condições de instalação.

• Ferramentas de terminação para preparar e fixar as extremidades dos cabos
• Ferramenta de crimpagem para fixação do conector RJ45 no cabo UTP
• Conector BNC para interface de entrada de sinal do lado da câmera
• Conector RJ45 para integração com cabeamento estruturado
• Cabo UTP para transmissão de sinal através do sistema de balun

A compatibilidade dos componentes desempenha um papel crítico na prevenção de perda de sinal ou instabilidade, especialmente quando conectores incompatíveis ou práticas inadequadas de terminação são introduzidas. O pareamento incorreto entre interfaces de conector BNC e terminações de conector RJ45 pode criar problemas de impedância que afetam a qualidade geral da transmissão. Da mesma forma, o uso inconsistente de ferramentas de terminação pode reduzir a confiabilidade da conexão em toda a instalação. A qualidade da preparação do cabo e o ajuste do conector também são fatores-chave que influenciam a estabilidade do sistema a longo prazo. Por esse motivo, a seleção de ferramentas e o alinhamento dos componentes devem sempre ser avaliados como um sistema único interconectado, e não como partes isoladas.

Compatibilidade de cabos, limites de distância e fatores de qualidade de sinal em sistemas de balun CFTV

A categoria do cabo e a distância de instalação determinam como os sistemas de balun de vídeo CFTV se comportam em termos de estabilidade e atenuação de sinal. A relação entre o tipo de cabo UTP e o comprimento de transmissão influencia diretamente a nitidez com que o vídeo é transportado da saída da câmera para a entrada do DVR. Em instalações CFTV de baixa tensão, a qualidade do sinal não é fixada por um único componente, mas pela forma como a estrutura do cabo suporta ou limita o desempenho da transmissão. As características do cabo UTP afetam o grau de resistência a interferências mantido durante o roteamento e a terminação. Conforme a distância aumenta, a atenuação do sinal torna-se geralmente mais perceptível, dependendo das condições de instalação. Por esse motivo, a seleção do cabo e o layout devem sempre ser considerados em conjunto, e não de forma independente.

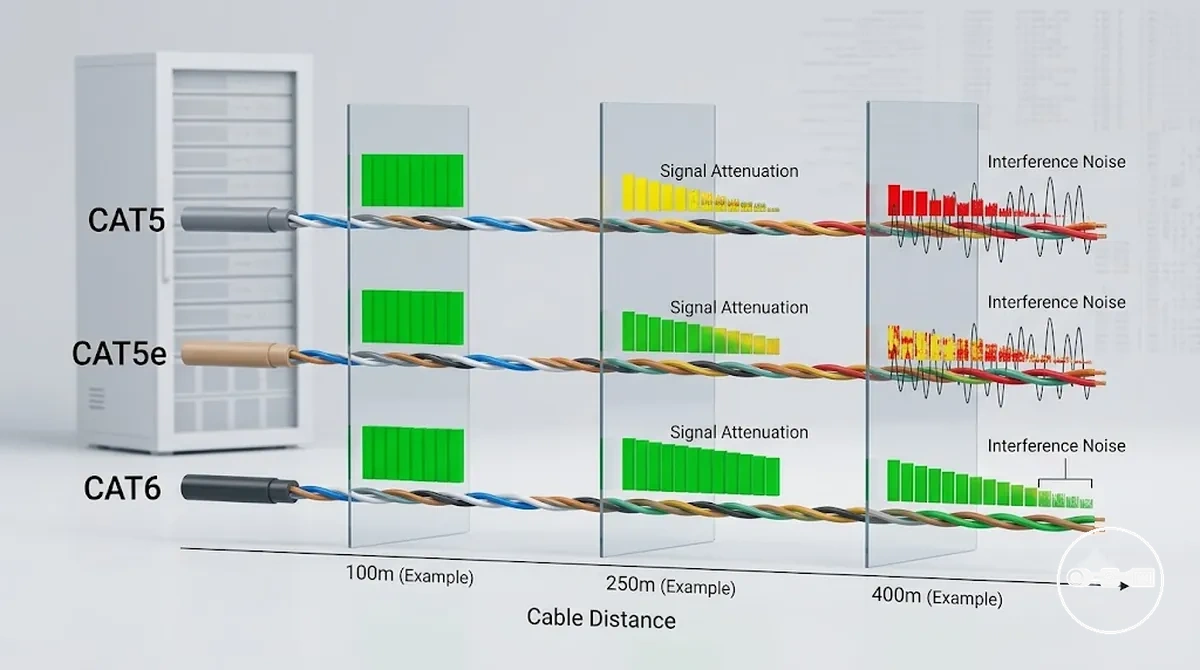

Os cabos CAT5, CAT5e e CAT6 diferem na forma como lidam com a resistência a interferências, a consistência do par trançado e a qualidade geral de transmissão em configurações de balun de vídeo CFTV. O cabo CAT5 oferece suporte básico a cabeamento estruturado, mas pode apresentar maior perda de sinal em percursos mais longos ou ambientes com ruído. O CAT5e melhora a precisão dos pares trançados, o que pode reduzir ruído e melhorar a estabilidade do sinal em comparação ao CAT5 sob condições semelhantes. O CAT6 geralmente oferece resistência a interferências mais forte e um comportamento de transmissão mais consistente devido à estrutura interna mais apertada, embora o desempenho real ainda dependa da qualidade da instalação. O CAT5e é frequentemente usado como uma opção equilibrada entre custo e desempenho em muitos sistemas CFTV de baixa tensão. No entanto, nenhuma dessas categorias de cabo garante um desempenho fixo de distância, pois fatores ambientais ainda influenciam os resultados. As diferenças de desempenho tornam-se mais perceptíveis à medida que a distância do cabo aumenta em instalações reais.

Tipo de Cabo	Resistência a Interferências	Estabilidade de Sinal	Comportamento Típico
CAT5	Básica	Moderada	Mais sensível a distância e ruído
CAT5e	Melhorada	Estável	Desempenho equilibrado na maioria das configurações
CAT6	Mais alta	Mais consistente	Mais adequado para percursos longos ou com ruído

O ambiente de instalação e a distância do cabo influenciam conjuntamente o grau de degradação do sinal em sistemas de balun CFTV. Percursos de cabo mais longos aumentam a probabilidade de atenuação do sinal, especialmente quando o roteamento passa por ambientes eletricamente ruidosos ou fisicamente complexos. Exposição à umidade, interferência eletromagnética e gerenciamento inadequado de cabos podem afetar a qualidade da transmissão, independentemente da categoria do cabo. Mesmo com cabos de categoria superior, como CAT6, o desempenho ainda depende da qualidade da terminação e do design do layout. Portanto, a categoria do cabo deve ser tratada como um fator contribuinte, e não como uma garantia fixa de desempenho do sinal em todas as condições de instalação.

Planejamento do layout de câmera, cabo e DVR para instalação correta do balun CFTV

O planejamento do layout da instalação é a base de um sistema estável de balun de vídeo CFTV, pois define como o posicionamento da câmera, o roteamento do cabo e o alinhamento do DVR interagem antes de qualquer trabalho físico começar. Quando o planejamento é deficiente, o layout do sistema pode introduzir caminhos ineficientes que aumentam a distância total do cabo e podem reduzir a qualidade do sinal em condições reais. O posicionamento da câmera define a área de cobertura espacial e determina a distância que os sinais devem percorrer através do sistema. A eficiência do roteamento do cabo influencia o quão diretamente os sinais se movem entre os pontos finais e o grau de exposição a fontes de interferência. O alinhamento do DVR define como os canais são organizados e como as conexões se mapeiam para as localizações físicas das câmeras. Juntos, esses elementos moldam o layout da instalação e sua capacidade de manter um comportamento de transmissão estável.

O layout da instalação depende da coordenação estruturada entre posicionamento da câmera, roteamento do cabo e alinhamento do DVR, em vez de decisões de posicionamento isoladas. O posicionamento da câmera deve priorizar a lógica de cobertura, mantendo a distância de roteamento dentro de limites práticos para suportar uma qualidade de sinal consistente. O roteamento do cabo deve seguir caminhos previsíveis e controlados que reduzam dobras, sobreposições ou exposição a interferências desnecessárias. O alinhamento do DVR deve corresponder ao layout físico das câmeras para suportar um planejamento claro de conexão e um mapeamento organizado das entradas. Uma lista de verificação simples de planejamento inclui definir os pontos de cobertura da câmera, mapear os caminhos de roteamento, alinhar os canais do DVR com as localizações das câmeras, estimar a distância total do cabo e identificar possíveis zonas de interferência. Essa abordagem estruturada ajuda a reduzir os riscos causados pelo comprimento excessivo do cabo ou pelo roteamento mal planejado em sistemas de balun CFTV.

Um planejamento bem estruturado pode suportar a estabilidade do sistema ao reduzir a variabilidade no comportamento do sinal em todo o layout da instalação. O posicionamento otimizado da câmera ajuda a manter uma cobertura equilibrada, limitando a complexidade excessiva do roteamento do cabo. O roteamento controlado do cabo pode reduzir a exposição a interferências ambientais que podem afetar a qualidade do sinal. O alinhamento adequado do DVR melhora a organização do sistema e reduz incompatibilidades de conexão entre as entradas e as câmeras físicas. No entanto, os resultados permanecem dependentes das condições de execução, incluindo o ambiente de instalação e a precisão do roteamento. Por esse motivo, o planejamento do layout da instalação deve ser tratado como um mecanismo de controle que melhora a previsibilidade, em vez de garantir um desempenho fixo.

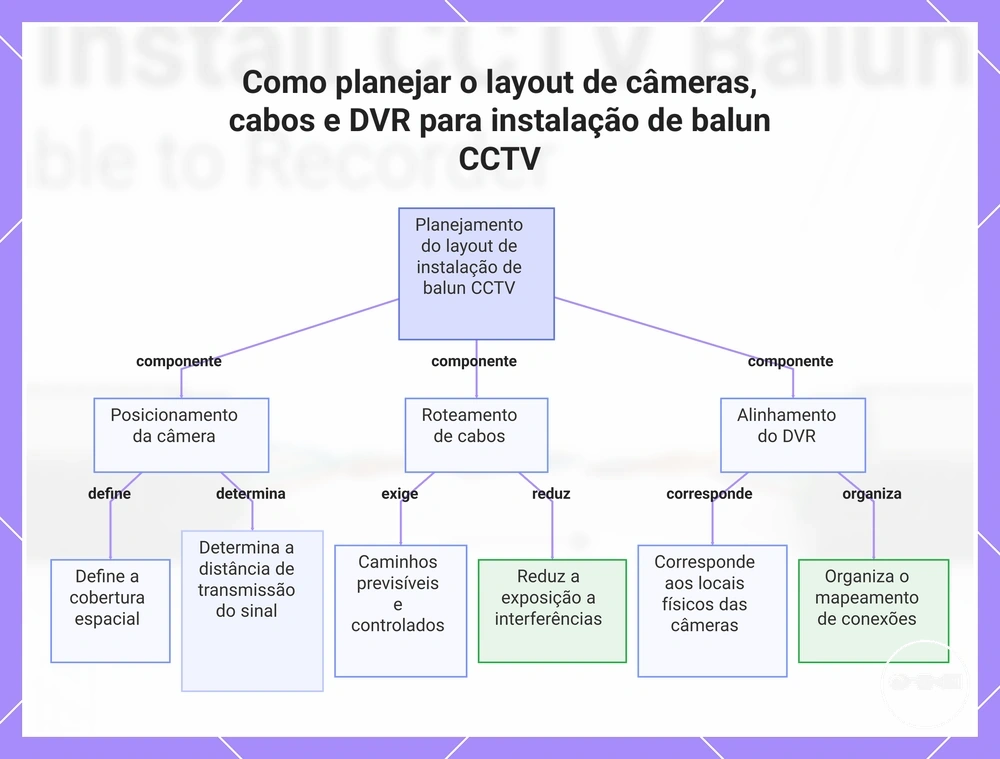

Este gráfico mostra os três principais elementos do planejamento do layout de instalação de balun CCTV e seus requisitos e benefícios específicos, que juntos apoiam a estabilidade do sistema.

Processo de instalação passo a passo, da conexão da câmera à integração com o DVR

O processo de instalação passo a passo define como a continuidade do caminho do sinal é mantida desde a terminação da câmera, passando pelo pareamento do balun, roteamento UTP e conexão de entrada do DVR em um sistema estruturado de balun de vídeo CFTV. O fluxo de trabalho depende do alinhamento correto dos pontos finais em cada estágio para que o caminho do sinal permaneça consistente da fonte ao gravador. Na maioria das configurações, os resultados da instalação variam com base no design do sistema, no layout do cabo e na estrutura de canais. A terminação da câmera prepara o sinal na fonte, enquanto o pareamento do balun garante a conversão correta para transmissão. O roteamento UTP então transporta o sinal através do layout da instalação em direção ao sistema de gravação. A entrada do DVR completa a cadeia atribuindo os sinais recebidos a canais estruturados.

A terminação da câmera inicia o processo preparando a saída da câmera para transmissão estável através da conexão do par de baluns. O par de baluns funciona como a interface que converte e alinha o sinal em um formato adequado para o roteamento UTP. A continuidade adequada da conexão neste estágio é importante para evitar polaridade incompatível ou pareamento invertido que possa interromper a integridade do caminho do sinal. A ordem da fiação deve permanecer consistente com o layout planejado para suportar um comportamento de transmissão estável. Em muitos sistemas, a terminação incorreta da câmera pode levar a sinais instáveis ou ausentes no estágio de entrada do DVR. Uma vez concluída a conexão, verificações básicas de continuidade são geralmente usadas para confirmar o alinhamento correto dos pontos finais antes de prosseguir com o roteamento. Este estágio estabelece a base de todo o caminho do sinal.

O roteamento UTP transporta o sinal convertido através do layout da instalação e determina a eficiência com que o sinal atinge a entrada do DVR. A correspondência de pares e a etiquetagem dos cabos são críticas neste estágio para manter a clareza da sequência de instalação e reduzir erros de configuração. O pareamento incorreto durante o roteamento pode resultar em interferência cruzada de sinal ou pontos finais desalinhados. O caminho de roteamento deve seguir um plano estruturado que preserve a continuidade do caminho do sinal, minimizando complexidade desnecessária. A disciplina da sequência de instalação ajuda a manter a clareza quando múltiplas linhas de câmera estão envolvidas no mesmo sistema. Este estágio concentra-se em manter condições de transmissão estáveis em todo o layout físico.

A integração da entrada do DVR completa o processo mapeando os sinais recebidos para as atribuições corretas de canais no sistema de gravação. A configuração do DVR deve estar alinhada com a ordem física da fiação para garantir que cada alimentação de câmera seja identificada corretamente. A verificação do sinal é geralmente realizada após a conexão para confirmar que a integridade da transmissão é mantida da câmera ao gravador. Erros de atribuição de canais podem levar a exibições incompatíveis ou mapeamento de gravação incorreto no sistema. O alinhamento adequado dos pontos finais entre o roteamento UTP e a entrada do DVR garante uma organização estável do sistema. Neste estágio, o caminho completo do sinal é validado para confirmar a continuidade consistente em toda a instalação.

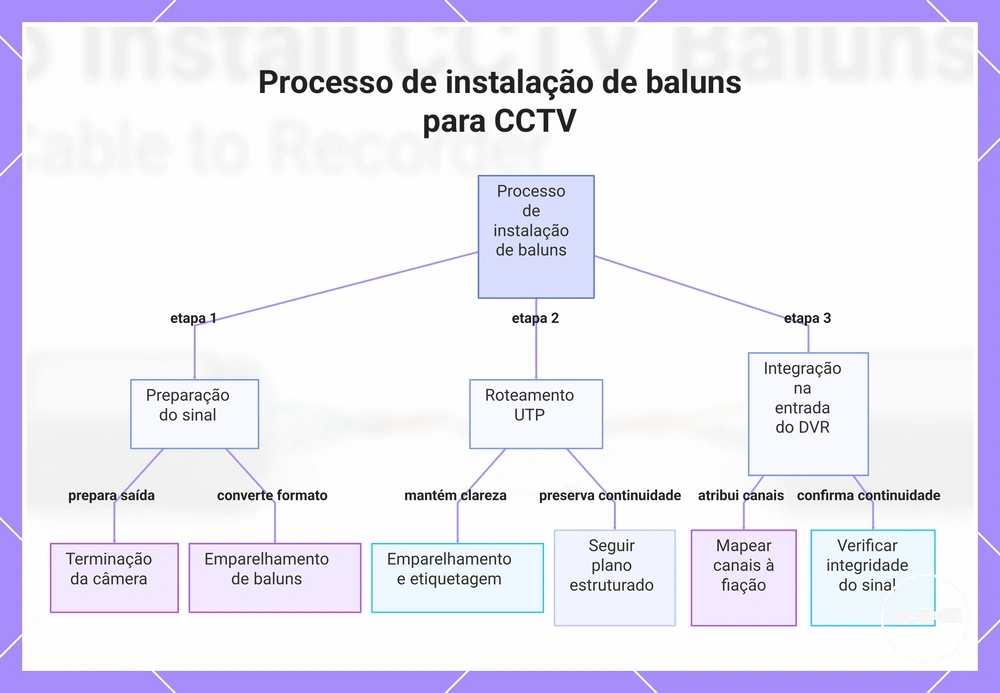

Este gráfico mostra as três etapas principais da instalação de um sistema de baluns para CCTV, desde a preparação do sinal até o roteamento UTP e a integração na entrada do DVR, com verificações e ações importantes em cada etapa.

Conectando baluns de vídeo e energia para entrega estável de sinal e alimentação

Conectar baluns de vídeo e energia refere-se a uma abordagem de transmissão combinada onde um balun de energia e um caminho de sinal de vídeo operam como canais separados, porém coordenados, dentro de um sistema de instalação CFTV. O balun de energia gerencia a entrega de energia CFTV, enquanto o sinal de vídeo é transportado através de um caminho de balun dedicado sobre cabo UTP, dependendo da configuração do sistema. Essa separação permite o tratamento independente da carga elétrica e da transmissão de sinal dentro da mesma infraestrutura. O sistema de energia-vídeo é projetado para separar, entregar e estabilizar funções em diferentes caminhos, em vez de mesclá-los em uma única linha. O comportamento geral depende de como o sistema é estruturado e de como cada caminho está alinhado dentro do layout da instalação.

A estabilidade de tensão nessas configurações combinadas depende da distância, dos requisitos de carga e da qualidade do cabo UTP usado para a entrega de energia CFTV. Cabos mais longos podem introduzir queda de tensão, o que pode afetar os dispositivos conectados dependendo de sua demanda de energia e configuração. O sinal de vídeo e os caminhos de energia devem permanecer adequadamente separados para reduzir o risco de interferência entre a transmissão elétrica e de dados. Ruído elétrico ainda pode ocorrer se o isolamento entre os caminhos não for mantido de forma consistente em todo o layout. Cuidado: a queda de tensão torna-se mais provável à medida que o comprimento do cabo aumenta ou a demanda de carga sobe, e pode impactar a estabilidade do sistema dependendo das condições de instalação. Por esse motivo, a estabilidade é condicional, e não garantida, e varia conforme o design da configuração.

As escolhas de configuração determinam a eficácia com que os caminhos do balun de energia e do sinal de vídeo operam dentro do mesmo ambiente de instalação. O roteamento do cabo UTP, o planejamento da distância e a distribuição de carga influenciam a entrega de energia CFTV e o comportamento geral da transmissão. Algumas configurações melhoram a separação entre as linhas de sinal e energia, o que pode reduzir o risco de interferência sob certas condições. Outros layouts priorizam a eficiência da instalação, mas podem aumentar a sensibilidade à variação de tensão e sinal. O desempenho do sistema, portanto, depende de quão bem as decisões de configuração se alinham com os requisitos do equipamento e as restrições ambientais. A transmissão combinada deve ser avaliada como um design em nível de sistema, onde os resultados variam conforme a estrutura da instalação, e não como um comportamento fixo.

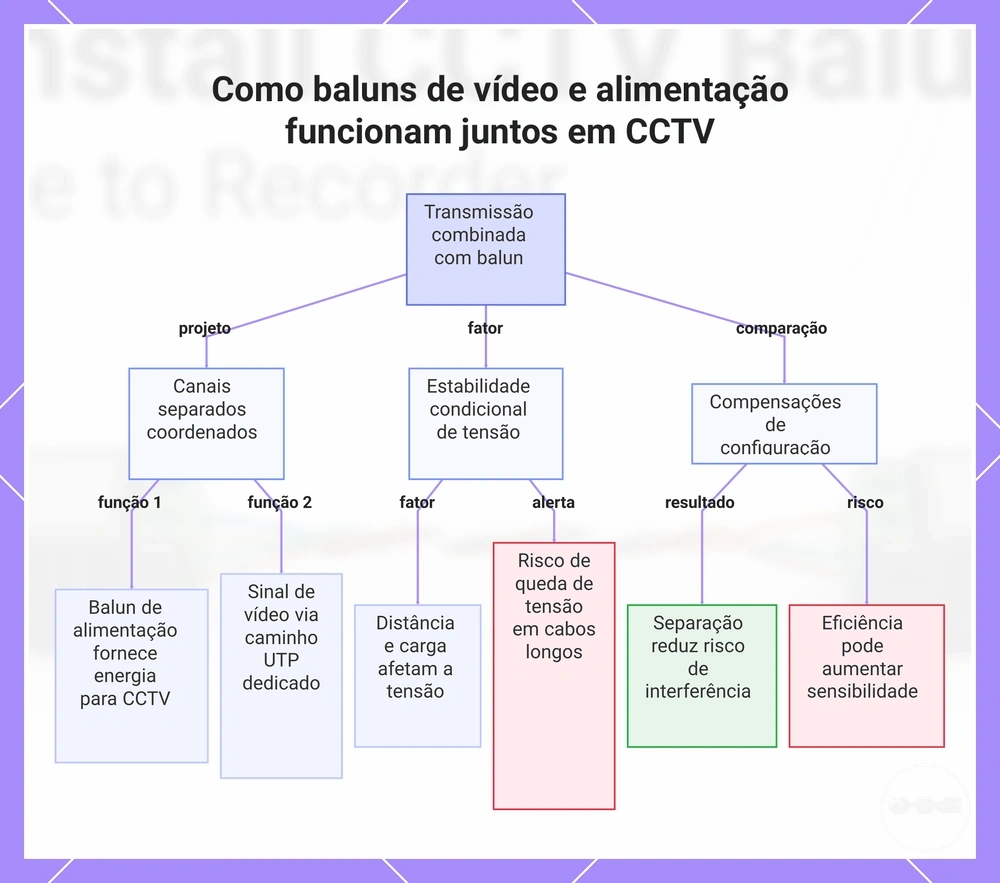

Este gráfico explica o princípio de projeto, os fatores de estabilidade e as compensações de configuração da transmissão combinada de vídeo e alimentação com baluns em sistemas CCTV.

Diagramas de conexão de balun CFTV, regras de fiação e configuração de polaridade

Garantir a configuração correta da fiação do balun CFTV começa com a polaridade e o alinhamento dos pares trançados, pois eles determinam diretamente a integridade do sinal ao longo do caminho de transmissão. A polaridade do balun CFTV refere-se à correspondência correta dos caminhos de sinal positivo e negativo, e garante um comportamento estável do sinal de vídeo durante a transmissão. A estrutura de par trançado suporta um fluxo elétrico balanceado, o que ajuda a manter a integridade consistente do sinal através do cabo UTP. O alinhamento do conector garante que ambos os pontos finais sigam a mesma lógica de fiação, da câmera ao receptor. Quando a polaridade é atribuída incorretamente, pode ocorrer perda ou distorção de sinal sob certas condições de instalação. O desempenho geral depende da precisão com que as regras de fiação são interpretadas e aplicadas em ambas as extremidades do sistema.

A consistência da fiação é essencial porque os sistemas CFTV dependem da correspondência precisa dos pontos finais entre a terminação da câmera e as unidades receptoras. A integridade do sinal é mantida quando os condutores do par trançado permanecem corretamente pareados ao longo de todo o percurso do cabo UTP. O alinhamento do conector deve permanecer consistente em ambos os lados para preservar um comportamento de transmissão estável. A fiação inconsistente pode introduzir condições de incompatibilidade que afetam a estabilidade da transmissão e aumentam o risco de interferência. A interpretação do diagrama ajuda a garantir a correção da instalação antes de a conexão física ser concluída. A precisão do pareamento durante a terminação suporta um comportamento estável do sistema em diferentes layouts de instalação. Quando as regras de fiação são seguidas consistentemente, a probabilidade de distorção é reduzida em condições normais de operação.

A polaridade ou o pareamento incorretos podem ser identificados por meio de várias pistas de diagnóstico relacionadas ao comportamento do sinal e à qualidade da transmissão.

• Perda de sinal ou saída de vídeo fraca
• Distorção de imagem ou exibição instável
• Sinais de polaridade incompatíveis ou invertidos durante as verificações
• Transmissão intermitente ou sinal piscando
• Clareza reduzida causada por desalinhamento do par trançado

Esses problemas geralmente indicam problemas na consistência da fiação, no alinhamento do conector ou na correspondência dos pontos finais. Em muitos casos, estão relacionados à configuração incorreta de polaridade ou a erros de pareamento, e não a uma falha completa do sistema. A detecção básica de erros inclui verificar o alinhamento da polaridade, conferir a ordem dos pares trançados e confirmar a precisão da terminação. A revisão do diagrama pode ajudar a identificar incompatibilidades entre a lógica de fiação planejada e a instalação real. Quando essas verificações são aplicadas sistematicamente, a correção da instalação pode ser melhorada sem assumir uma falha absoluta do sistema.

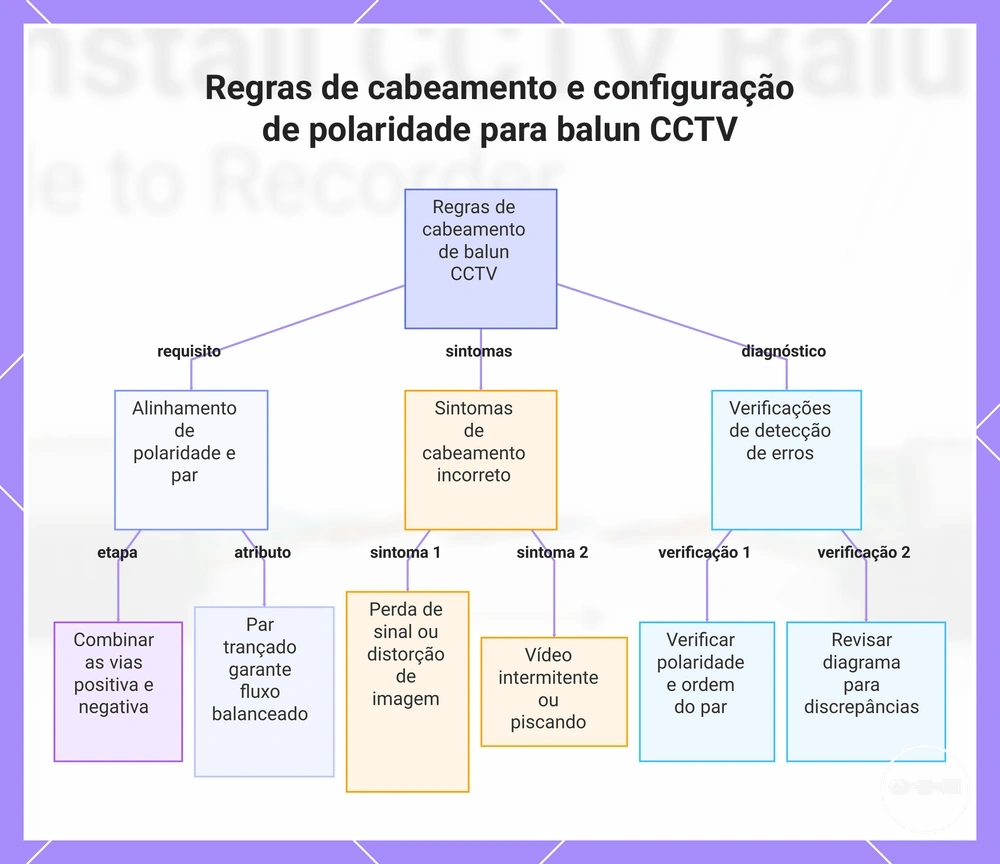

Este diagrama mostra as regras principais de cabeamento para balun CCTV, incluindo alinhamento de polaridade e par trançado, sintomas comuns de cabeamento incorreto e verificações básicas de detecção de erros.

Erros comuns de instalação que causam perda de sinal e distorção de vídeo

Erros de instalação em sistemas de balun CFTV geralmente aparecem quando terminação frouxa, pareamento incorreto, comprimento excessivo de cabo ou exposição a interferências interrompem o caminho de sinal planejado. Esses erros de instalação normalmente afetam a forma como a consistência da fiação e o alinhamento do conector mantêm a transmissão estável em todo o sistema. Em muitos casos, a integridade do sinal não falha instantaneamente, mas degrada gradualmente à medida que múltiplas pequenas falhas interagem. O comprimento do cabo além dos limites práticos pode aumentar a sensibilidade a interferências e amplificar problemas de conexão fraca. A terminação frouxa pode reduzir o contato estável nos pontos finais e introduzir problemas de conectividade intermitente. O pareamento incorreto de pares trançados pode desestabilizar a transmissão balanceada e afetar a clareza geral do vídeo.

A perda de sinal e a distorção de vídeo geralmente resultam de uma combinação de erros de instalação, e não de uma única falha isolada. A terminação frouxa pode contribuir diretamente para conexões instáveis, muitas vezes levando à perda intermitente de sinal. O pareamento incorreto interrompe a transmissão balanceada e pode causar distorção visível ou qualidade de imagem irregular. O comprimento excessivo do cabo aumenta a atenuação, o que enfraquece a intensidade do sinal e pode levar a uma degradação mais perceptível. A interferência de fontes elétricas próximas pode introduzir padrões de ruído que afetam a clareza e a estabilidade do sinal. Problemas de alinhamento do conector podem reduzir ainda mais a integridade do sinal ao enfraquecer a continuidade dos pontos finais. Juntos, esses fatores influenciam se o sistema experimenta degradação menor ou condições mais críticas de falha de conectividade.

O diagnóstico de erros de instalação requer comparação estruturada de sintomas e padrões de falha, em vez de suposições isoladas.

Erro de Instalação	Sintoma	Padrão de Diagnóstico
Terminação frouxa	Perda de sinal	Conexão de vídeo intermitente ou instável
Pareamento incorreto	Distorção de vídeo	Ruído ou clareza de imagem irregular
Comprimento excessivo de cabo	Sinal fraco	Degradação gradual com a distância
Exposição a interferências	Ruído de vídeo	Distorção intermitente ou padronizada

A detecção eficaz de falhas envolve verificar a consistência da fiação, confirmar o alinhamento do conector e revisar o comprimento do cabo em relação às condições de instalação. Pontos de terminação frouxa devem ser avaliados quanto ao contato físico estável. O pareamento incorreto deve ser rastreado através do alinhamento do par trançado em ambos os pontos finais. Fontes de interferência devem ser identificadas revisando dispositivos elétricos próximos ou caminhos de roteamento. Os padrões de diagnóstico devem sempre considerar a possibilidade de múltiplas falhas interagindo, em vez de assumir uma única causa. Essa abordagem melhora a clareza ao distinguir entre degradação menor e instabilidade mais crítica do sistema.

Testes pós-instalação, verificação de sinal e validação de desempenho

O teste pós-instalação é um processo de validação do sistema que confirma a clareza, estabilidade e continuidade do sinal em toda a configuração do balun CFTV após a conclusão da instalação. Ele concentra-se na verificação do sinal para garantir que o caminho de transmissão mantenha um comportamento consistente sob condições reais de operação. A clareza da imagem é avaliada para confirmar se a saída de vídeo permanece estável, sem distorção ou degradação. A estabilidade da conexão indica se os pontos finais mantêm continuidade confiável durante o uso em tempo real. Os resultados da verificação de continuidade ajudam a confirmar que o caminho completo do sinal permanece intacto da câmera ao DVR. A validação de desempenho avalia a qualidade geral da operação do sistema com base nesses pontos de verificação, sem introduzir novas ações de configuração.

O teste geralmente inclui múltiplas verificações que avaliam diferentes aspectos do comportamento em tempo real. Uma verificação de sinal é usada para avaliar se a saída de vídeo permanece estável e legível em todo o sistema. Uma verificação de continuidade confirma que o caminho de conexão permanece completo, sem interrupção entre os pontos finais. A revisão da clareza da imagem ajuda a identificar distorção, ruído ou degradação que podem indicar problemas subjacentes. A avaliação da estabilidade da conexão concentra-se em verificar se os links permanecem consistentes durante a operação contínua. A detecção de falhas durante o teste pode destacar sinais precoces de instabilidade que não eram visíveis durante a configuração. A validação de desempenho combina essas verificações para garantir que o sistema opere dentro das condições de estabilidade esperadas.

Tipo de Teste	Finalidade	Foco de Diagnóstico
Verificação de sinal	Confirmar saída de vídeo estável	Transmissão fraca ou instável
Verificação de continuidade	Confirmar caminho de sinal completo	Conexão interrompida ou quebrada
Teste de clareza de imagem	Avaliar qualidade de vídeo	Distorção ou ruído
Revisão de estabilidade da conexão	Verificar confiabilidade em tempo real	Comportamento intermitente do sinal

A validação de desempenho eficaz depende da interpretação de todos os resultados dos testes em conjunto, em vez de focar em um único indicador. Sistemas estáveis geralmente mostram verificação de sinal consistente e saída de imagem clara em todas as condições de operação. Pequenas flutuações podem ocorrer dependendo do ambiente e das condições do cabo, mas não devem afetar a continuidade geral. Quando múltiplas verificações indicam inconsistência, isso geralmente sugere problemas subjacentes na estabilidade da transmissão ou na confiabilidade da conexão. O teste pós-instalação serve, portanto, como um estágio de confirmação que verifica a qualidade do sistema sob condições operacionais.

Solução de problemas de instalação, como ausência de vídeo ou saída de sinal fraco

Quando não há vídeo ou o sinal está fraco em um sistema de balun CFTV, o problema geralmente está relacionado a interrupções na integridade do cabo, falhas no conector ou alinhamento incorreto do sinal ao longo do caminho de transmissão. Esses sintomas indicam que a continuidade do sinal não está estável entre a câmera e o DVR em condições de operação. Em muitos casos, a exposição a interferências ou caminhos de transmissão degradados podem contribuir para a redução da qualidade do vídeo ou perda total do sinal. A saída de sinal fraco geralmente aparece como oscilação ou baixa clareza de imagem, enquanto a ausência de vídeo geralmente sugere uma interrupção mais grave na cadeia de conexão. Ambas as condições devem ser tratadas como problemas de conectividade em nível de sistema até que sejam verificadas por meio de verificações estruturadas. As falhas também podem aparecer em combinação, o que significa que vários pontos fracos podem afetar o mesmo comportamento de saída.

A resolução do diagnóstico começa com um fluxo estruturado de isolamento de falhas que avalia o sistema desde a fiação física até o alinhamento do sinal. Uma verificação de integridade do cabo é realizada primeiro para confirmar se o caminho UTP está contínuo e sem danos. Em seguida, uma inspeção de falha no conector verifica se os pontos de terminação estão soltos, instáveis ou mal encaixados. A próxima etapa inclui uma verificação de polaridade para confirmar o alinhamento correto do par trançado em ambas as extremidades do sistema. Uma vez verificados o alinhamento físico e elétrico, a verificação de sinal é usada para avaliar se a saída de vídeo se estabiliza. Casos de sinal fraco podem melhorar após a correção de problemas de conector ou polaridade, enquanto condições de ausência de vídeo geralmente exigem inspeção mais aprofundada do caminho de transmissão. O fluxo de diagnóstico ajuda a isolar se a falha é causada por fiação, terminação ou incompatibilidade de sinal, em vez de assumir uma única causa raiz.

Sintoma	Causa Provável	Ação de Diagnóstico	Indicador de Resolução
Sem vídeo	Integridade do cabo rompida ou falha grave no conector	Verificação de integridade do cabo	Sinal restaurado após reparo ou substituição
Sinal fraco	Falha no conector frouxa ou interferência parcial	Inspeção do conector e verificação de sinal	Clareza de imagem melhorada e saída estável
Distorção intermitente	Polaridade incorreta ou terminação instável	Verificação de polaridade e revisão de continuidade	Saída de vídeo estável durante a operação

As decisões de reparo dependem se o problema é causado por falhas de conexão corrigíveis ou falhas estruturais mais profundas no caminho de transmissão. Se a integridade do cabo estiver comprometida, a substituição geralmente é necessária porque a continuidade do sinal não pode ser restaurada de forma confiável. Se uma falha no conector for identificada, a reterminação ou o ajuste podem restaurar o desempenho estável. Uma verificação de polaridade com falha pode frequentemente ser corrigida sem substituir componentes, desde que o cabo em si esteja intacto. Quando o sinal fraco ou a ausência de vídeo persistem após todas as etapas de diagnóstico, a estabilidade do sistema pode exigir substituição em nível de componente. A validação final deve sempre confirmar a verificação de sinal estável antes de considerar o sistema operacional.
