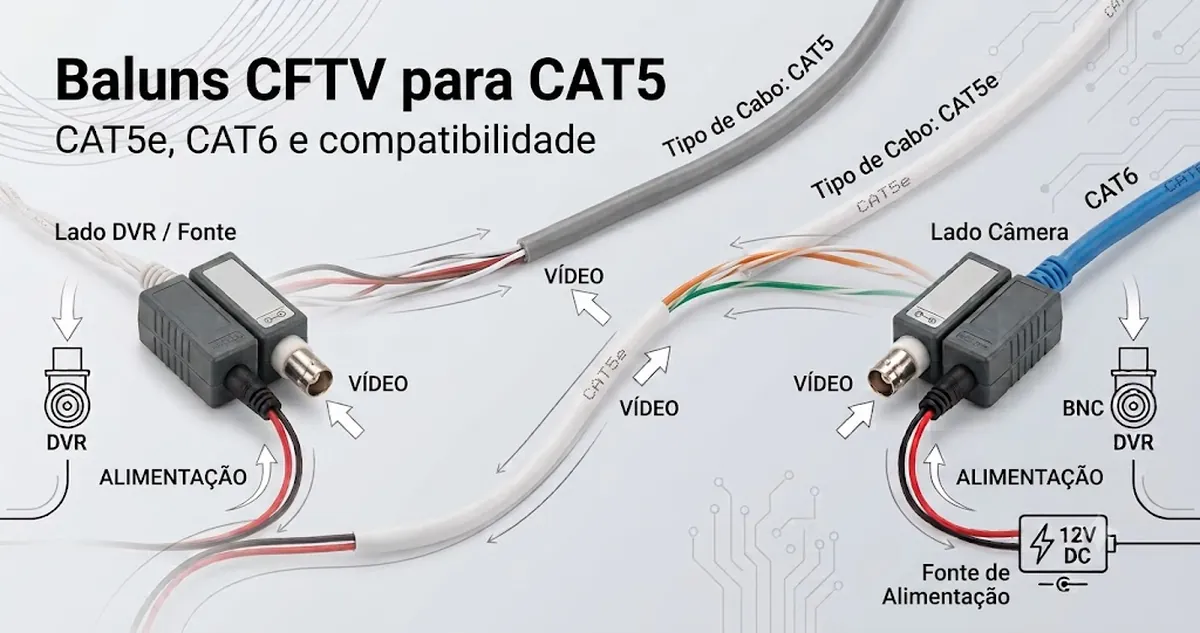

Compatibilidade de Baluns de Vídeo CFTV com Sistemas de Cabo CAT5, CAT5e e CAT6

A compatibilidade de baluns de vídeo CFTV com cabo CAT5, cabo CAT5e e cabo CAT6 depende da construção do cabo, da qualidade do condutor e das diferenças de blindagem, em vez de assumir desempenho uniforme entre todos os padrões de cabo. Nesse contexto, a estabilidade do sinal em um sistema de balun de vídeo CFTV é moldada pela forma como a transmissão por par trançado UTP interage com a resistência a interferências, o comportamento de atenuação e a qualidade geral da instalação. O relacionamento é tipicamente expresso por meio de uma cadeia lógica EAV na qual o tipo de cabo influencia a estrutura, a estrutura influencia a resistência a ruídos, e a resistência a ruídos impacta a estabilidade da transmissão.

O cabo CAT5, o cabo CAT5e e o cabo CAT6 introduzem diferentes condições estruturais que podem afetar a resistência a interferências e a estabilidade do sinal na transmissão por balun de vídeo CFTV, especialmente por meio de variações na densidade de torção e no controle de diafonia. Essas diferenças podem influenciar a atenuação e o desempenho em longas distâncias, mas os resultados geralmente variam com base na qualidade do cabo, no ambiente de instalação e na integridade do sistema, em vez de uma equivalência fixa entre categorias.

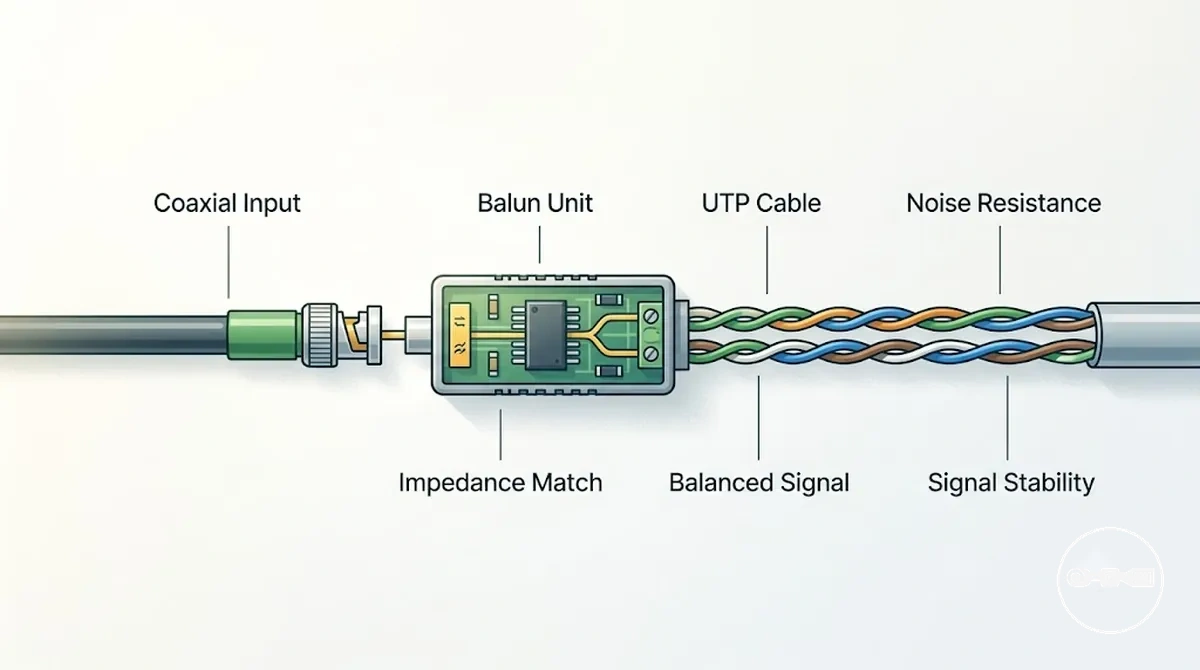

Como os Baluns de Vídeo CFTV Operam em Ambientes de Cabeamento Ethernet de Par Trançado

O balun de vídeo CFTV é um dispositivo de interface de sinal que converte um sinal coaxial em transmissão balanceada em ambientes de cabo UTP por meio de correspondência de impedância e transmissão balanceada, e sua operação está ligada a como os baluns funcionam com cabo UTP. Esse processo de conversão permite que a transmissão de vídeo analógico passe da entrega baseada em coaxial para o cabeamento de par trançado, mantendo a continuidade do sinal por meio do alinhamento de impedância e dos princípios de transmissão balanceada que suportam a estabilidade do sinal em condições típicas de instalação.

A operação dos baluns de vídeo CFTV depende de como a correspondência de impedância reduz as perdas por incompatibilidade entre fontes de sinal coaxial e linhas de transmissão de par trançado, o que pode ajudar a manter a resistência a interferências em ambientes variados. A transmissão balanceada em pares de cabo UTP ajuda a distribuir o ruído elétrico de forma mais uniforme, o que pode favorecer a estabilidade do sinal, embora o desempenho real geralmente varie com base na qualidade do cabo, nas condições de instalação e nos níveis de interferência eletromagnética externa.

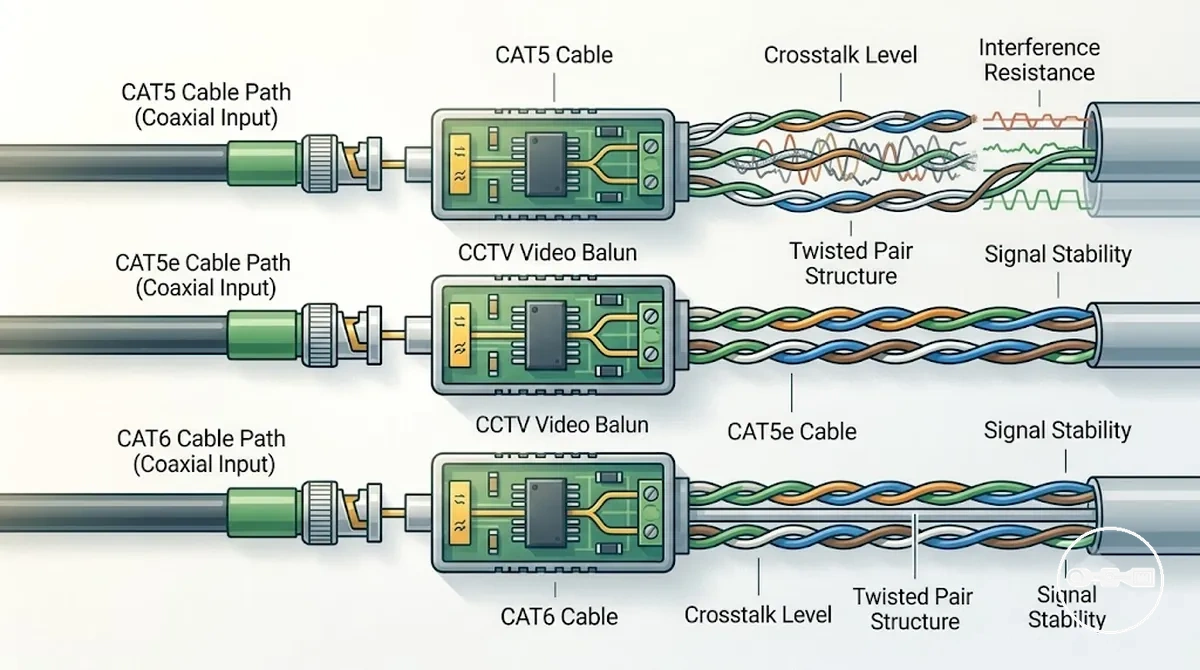

Diferenças dos Cabos CAT5, CAT5e e CAT6 no Desempenho e na Estabilidade de Baluns de Vídeo CFTV

O comportamento dos cabos CAT5, CAT5e e CAT6 em sistemas de balun de vídeo CFTV depende de como a estrutura de cada cabo interage com o controle de diafonia, a resistência a interferências e a estabilidade do sinal, em vez de qualquer classificação fixa de desempenho. Em ambientes de transmissão por par trançado, cada categoria de cabo responde de forma diferente à sinalização balanceada de um balun de vídeo CFTV, onde os resultados são moldados pela disposição dos condutores, pela exposição a ruídos e pelas condições de qualidade da instalação.

O cabo CAT5 geralmente apresenta maior sensibilidade à diafonia e a interferências externas devido à estrutura de torção mais básica em comparação com CAT5e e CAT6, que introduzem melhor separação dos pares e controle de torção mais rigoroso, o que pode favorecer um comportamento de sinal mais estável na transmissão com balun de vídeo CFTV. O CAT6 refina ainda mais o isolamento interno dos pares, o que pode melhorar a resistência a interferências em ambientes de instalação com maior ruído, embora os resultados ainda dependam da qualidade do cabo e das práticas de terminação.

O impacto das diferenças entre CAT5, CAT5e e CAT6 no desempenho do balun de vídeo CFTV depende do contexto, uma vez que a estabilidade do sinal também é influenciada pela qualidade do roteamento, pelos níveis de interferência eletromagnética e pela consistência geral da instalação. Na prática, essas diferenças estruturais moldam a eficácia com que a transmissão balanceada é mantida, mas não garantem resultados fixos em todos os ambientes ou configurações.

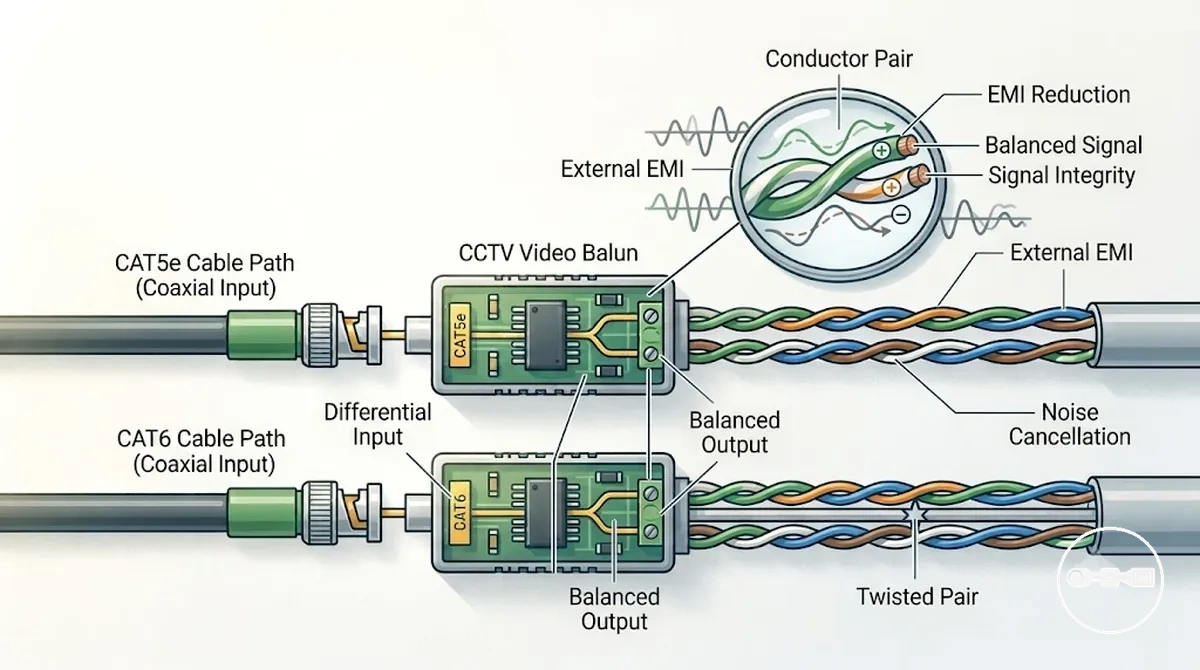

Estrutura do Par Trançado UTP e Comportamento da Transmissão de Sinal em Sistemas de Balun de Vídeo CFTV

A estrutura de par trançado UTP em sistemas de balun de vídeo CFTV refere-se à geometria de condutores pareados usada para suportar a transmissão balanceada, onde o comportamento do sinal é influenciado pela forma como o arranjo trançado ajuda a reduzir a interferência eletromagnética e manter o equilíbrio de impedância. Essa estrutura permite que sinais de vídeo analógico convertidos por meio de um balun trafeguem sobre cabeamento UTP com melhor alinhamento de sinal entre os pares de condutores sob condições típicas de instalação.

A configuração de par trançado pode reduzir a interferência eletromagnética ao limitar a exposição desigual dos condutores a fontes de ruído externas, o que pode ajudar a manter a integridade do sinal em sistemas de balun de vídeo CFTV. A transmissão balanceada entre os fios pareados favorece uma distribuição mais uniforme do sinal, enquanto o comportamento de cancelamento de ruído depende da qualidade do cabo, do método de roteamento e das condições eletromagnéticas ao redor.

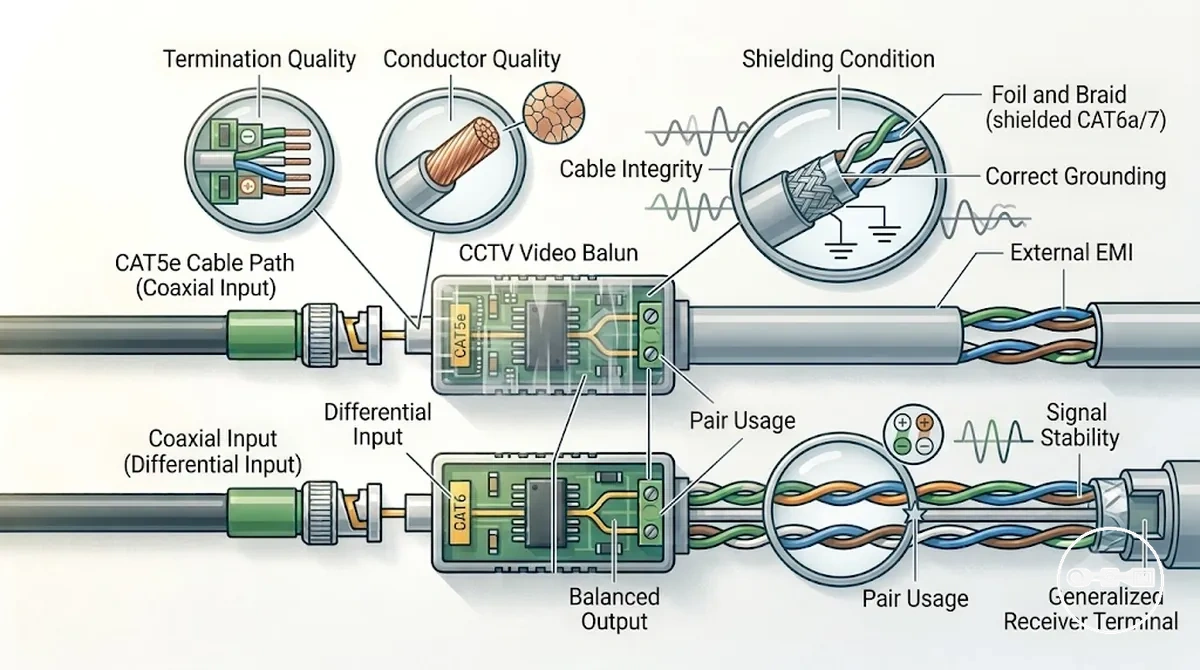

Requisitos de Cabo para Balun de Vídeo CFTV para Transmissão de Vídeo Confiável

Os requisitos de cabo para balun de vídeo CFTV dependem da qualidade do condutor, da condição de blindagem, da precisão da terminação, do uso do par e da integridade geral do cabo para suportar transmissão de vídeo estável em sistemas de cabeamento baseados em CAT. Essas condições definem a consistência com que o balun pode manter a transferência balanceada de sinal e reduzir interferências durante a operação.

A transmissão confiável de vídeo CFTV através de baluns é influenciada pelo quão bem essas condições são mantidas ao longo da instalação. Variações na qualidade da terminação, condutores danificados ou uso inadequado de pares podem introduzir instabilidade, especialmente em ambientes com maior interferência eletromagnética ou cabos mais longos.

• Qualidade do condutor: Integridade consistente do cobre favorece a transferência estável do sinal
• Condição da blindagem: Ajuda a reduzir interferência eletromagnética externa quando presente
• Precisão da terminação: Conexões adequadas ajudam a manter a transmissão balanceada
• Uso do par: O mapeamento correto do par trançado favorece a estabilidade do sinal
• Integridade do cabo: Danos físicos ou degradação podem reduzir a confiabilidade da transmissão

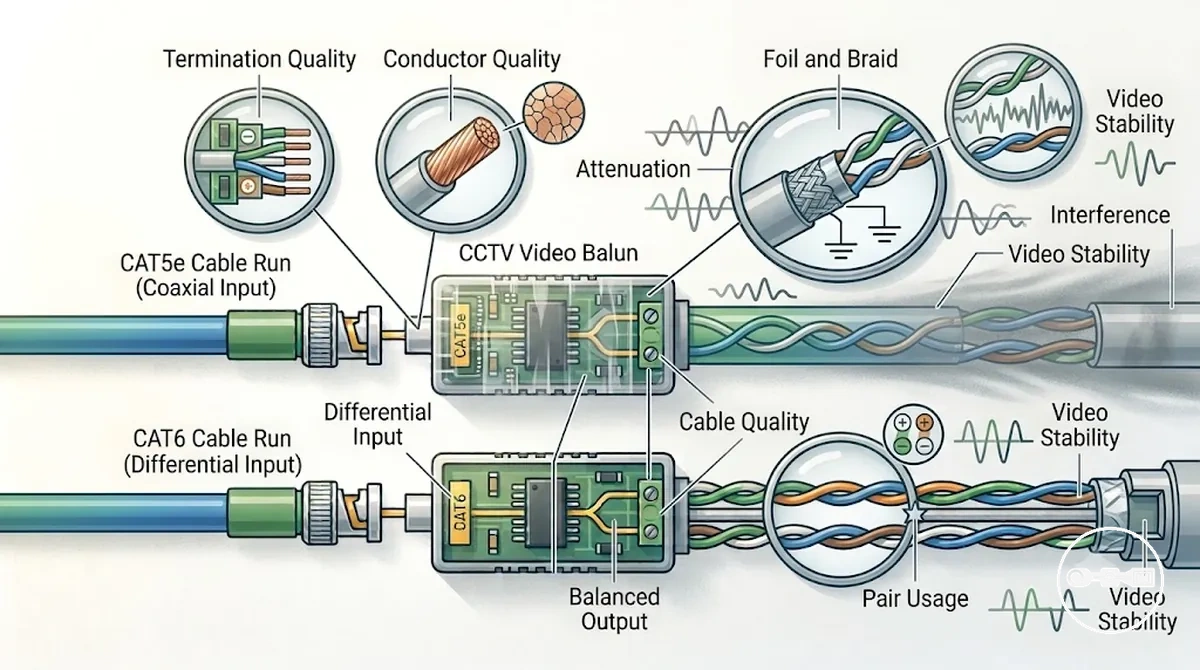

Limites de Distância do Cabo e Fatores de Perda de Sinal em Instalações de Balun CFTV com CAT5 e CAT6

A distância do cabo em instalações de balun CFTV com CAT5 e CAT6 afeta diretamente a qualidade do sinal, pois cabos mais longos aumentam a atenuação, o que reduz gradualmente a intensidade do sinal e torna a transmissão mais sensível a interferências. À medida que a distância aumenta, o efeito combinado da perda de sinal e do ruído ambiental pode degradar a estabilidade do vídeo, especialmente quando a qualidade do cabo ou as condições de instalação são inconsistentes.

À medida que a atenuação se acumula ao longo de percursos de cabo mais longos, o sinal de vídeo torna-se mais fraco e mais vulnerável a distorções causadas por interferência eletromagnética externa. Esse efeito é geralmente mais perceptível em instalações onde o roteamento do cabo passa por ambientes com alto ruído ou onde a integridade do cabo é comprometida.

A degradação do sinal em sistemas de balun CFTV é influenciada pela qualidade do cabo, pela consistência da terminação e pelas práticas gerais de instalação. Quando esses fatores não são mantidos adequadamente, as perdas relacionadas à distância tornam-se mais pronunciadas e podem levar a uma estabilidade instável ou clareza de vídeo reduzida ao longo do tempo.

perda de sinal e falhas de cabo

Compatibilidade de Conectividade BNC com CAT5 e CAT6 e Lógica de Adaptação de Sinal

A compatibilidade de conectividade BNC com CAT5 e CAT6 depende da conversão de sinal baseada em balun, que adapta a saída coaxial BNC em transmissão balanceada adequada para cabeamento UTP. A interface BNC transporta um sinal coaxial desbalanceado, enquanto os sistemas CAT5 e CAT6 exigem sinalização diferencial balanceada, portanto, um balun é usado para superar essa diferença estrutural. A compatibilidade é, portanto, condicional e depende de correspondência de impedância correta, conversão estável e configuração adequada do sistema.

O processo de conversão é realizado por meio de um balun CFTV, que transforma o sinal coaxial BNC em um formato balanceado que pode trafegar por cabos de par trançado CAT5 ou CAT6. Essa adaptação depende da correspondência de impedância entre os caminhos de transmissão coaxial e UTP para reduzir a incompatibilidade de sinal e manter a integridade do vídeo utilizável. Em algumas instalações, o resultado também pode depender de como a terminação é tratada, incluindo variações como opções de terminação do balun CFTV, que influenciam a forma como o sinal é preparado para transmissão estável.

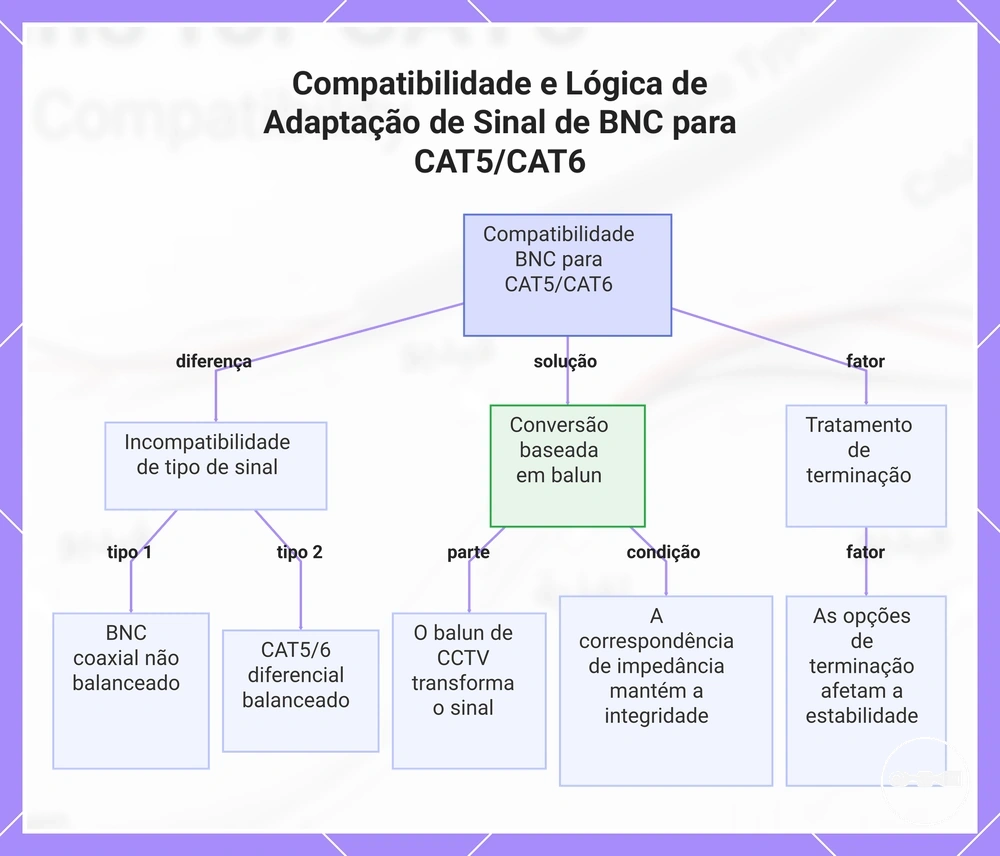

Este gráfico mostra como a conectividade de BNC para CAT5/CAT6 funciona por meio da conversão de sinal baseada em balun, incluindo a incompatibilidade de tipo de sinal, o processo de conversão e os fatores de terminação.

Lógica de Fiação de Par Trançado e Utilização de Pares para Integridade de Sinal em Balun de Vídeo CFTV

A lógica de fiação de par trançado e a utilização de pares para integridade de sinal em balun de vídeo CFTV dependem de como o alinhamento de polaridade e a seleção do par trançado interagem para manter a transmissão estável de vídeo CFTV. Correspondências incorretas de polaridade ou atribuição inadequada de pares podem aumentar a sensibilidade a interferências e reduzir a estabilidade do sinal ao converter sinais coaxiais BNC em transmissão baseada em UTP por meio de um balun.

A estabilidade do sinal em sistemas de balun de vídeo CFTV é diretamente influenciada pela forma como a consistência da fiação preserva a transmissão balanceada em cabos de par trançado. Quando a seleção do par trançado se alinha corretamente com os requisitos de polaridade, os efeitos de interferência são geralmente reduzidos e o comportamento do sinal permanece mais estável, enquanto uma fiação inconsistente pode introduzir variabilidade no desempenho dependendo das condições de instalação. Em instalações estruturadas, essa relação é frequentemente considerada em conjunto com as práticas de CCTV video balun wiring.

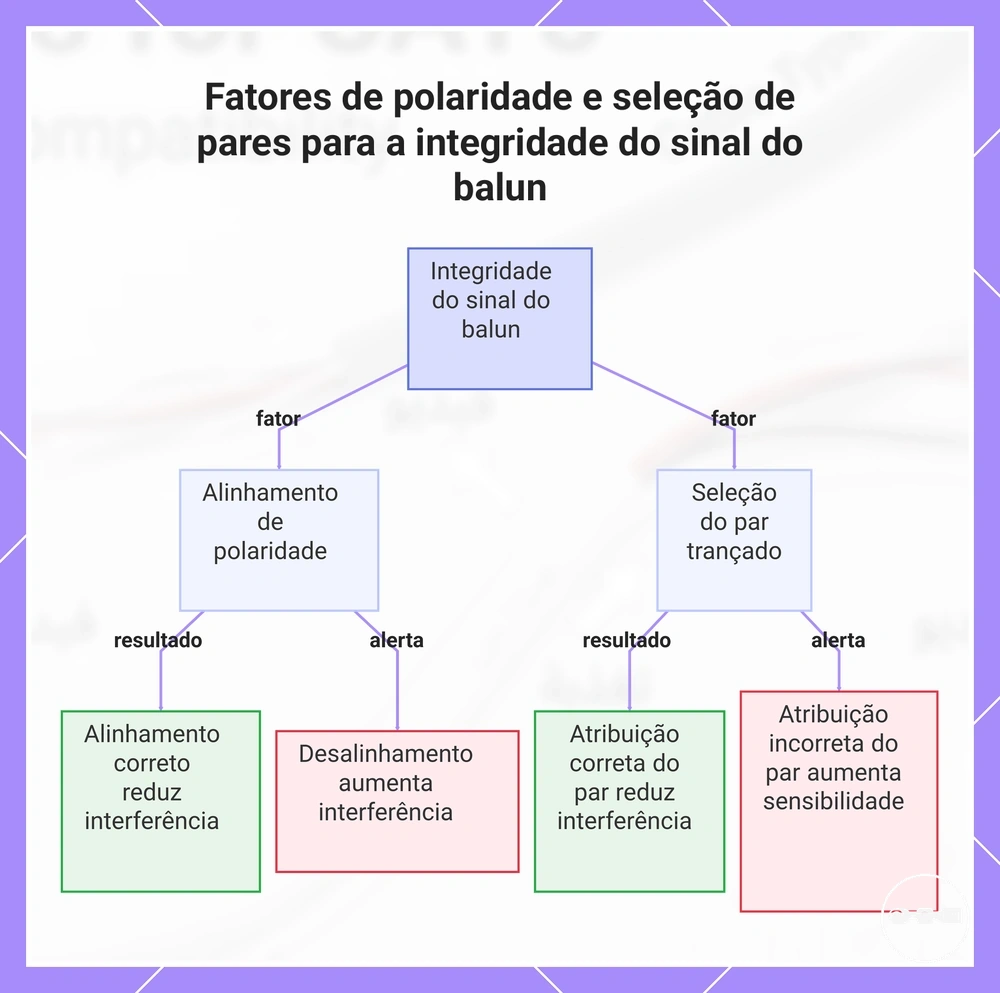

Este gráfico mostra como o alinhamento de polaridade e a seleção do par trançado influenciam a integridade do sinal em sistemas de balun para vídeo CCTV, incluindo os efeitos da fiação correta e incorreta.

Limites de Compatibilidade e Cenários Comuns de Configuração Incorreta no Cabeamento de Balun de Vídeo CFTV

Os limites de compatibilidade no cabeamento de balun de vídeo CFTV são definidos principalmente por configuração incorreta em vez de falha de hardware, especialmente quando perda de sinal ou vídeo instável aparecem em sistemas de transmissão baseados em CAT. A maioria dos problemas de CFTV ocorre quando a terminação, o alinhamento da fiação ou o uso do par trançado estão incorretos, o que interrompe a transferência balanceada de sinal e aumenta a sensibilidade a interferências.

Cenários de configuração incorreta geralmente envolvem práticas de terminação incorretas, manuseio inadequado da qualidade do cabo ou erros de fiação que afetam a forma como o balun converte sinais coaxiais BNC em transmissão UTP. Quando a correspondência de impedância ou a seleção do par é inconsistente, a degradação do sinal pode aparecer como ruído, oscilação ou perda intermitente de vídeo, dependendo das condições de instalação e dos níveis de interferência ambiental.

Do ponto de vista diagnóstico, isolar falhas em sistemas de balun de vídeo CFTV geralmente começa verificando a consistência da fiação e a precisão da terminação em vez de substituir componentes. A instabilidade do sinal é frequentemente condicional à capacidade da estrutura de cabeamento de manter o equilíbrio adequado ao longo do caminho de transmissão, especialmente em ambientes mistos de CAT5, CAT5e ou CAT6.

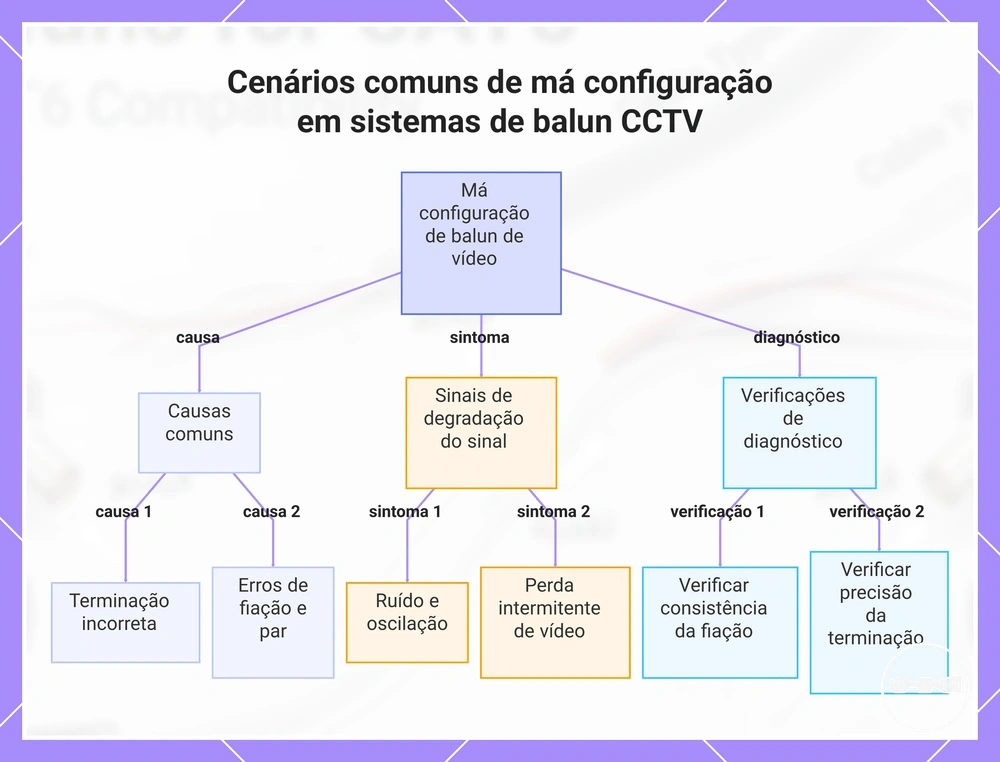

Este gráfico mostra as principais causas, sintomas e verificações de diagnóstico para problemas comuns de má configuração na cabeação de balun CCTV, destacando que os problemas surgem de fiação incorreta e não de falha de hardware.
