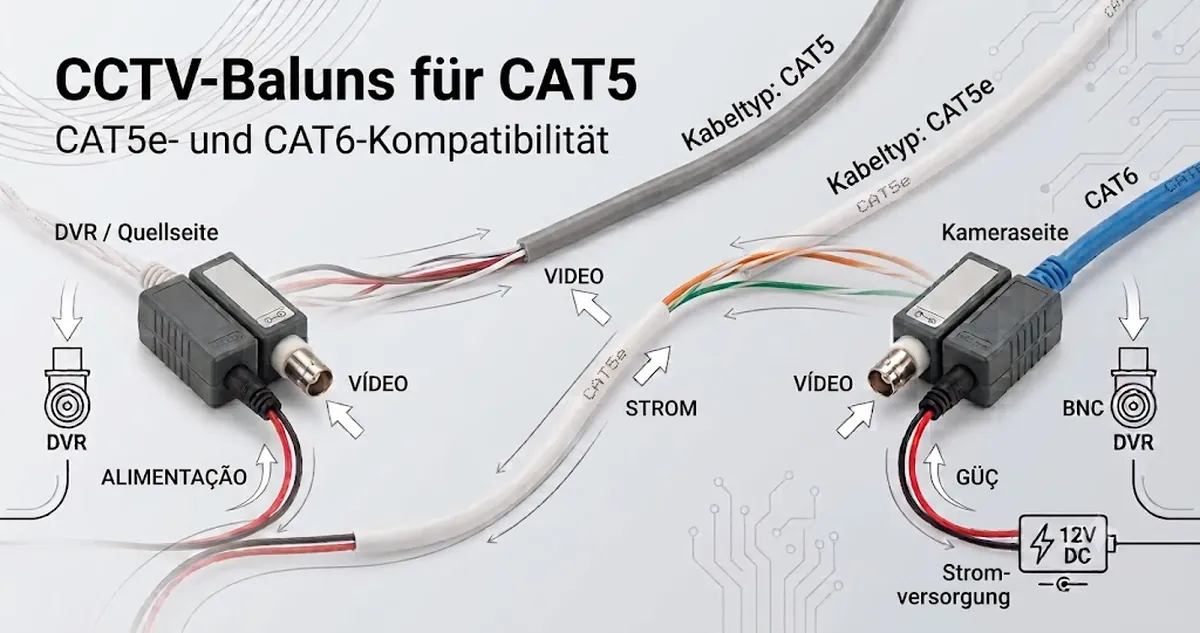

Kompatibilität von CCTV-Video-Baluns mit CAT5-, CAT5e- und CAT6-Kabelsystemen
Die Kompatibilität von CCTV-Video-Baluns mit CAT5-Kabeln, CAT5e-Kabeln und CAT6-Kabeln hängt von der Kabelkonstruktion, der Leiterqualität und den Abschirmungsunterschieden ab, anstatt von einer einheitlichen Leistungsfähigkeit über alle Kabelstandards hinweg auszugehen. In diesem Zusammenhang wird die Signalstabilität in einem CCTV-Video-Balun-System dadurch bestimmt, wie die UTP-Adernpaar-Übertragung mit Störfestigkeit, Dämpfungsverhalten und der allgemeinen Installationsqualität interagiert. Die Beziehung wird üblicherweise durch eine EAV-Logikkette ausgedrückt, bei der der Kabeltyp die Struktur beeinflusst, die Struktur die Störfestigkeit beeinflusst und die Störfestigkeit die Übertragungsstabilität beeinflusst.
CAT5-Kabel, CAT5e-Kabel und CAT6-Kabel weisen unterschiedliche strukturelle Eigenschaften auf, die die Störfestigkeit und Signalstabilität bei der CCTV-Video-Balun-Übertragung beeinflussen können, insbesondere durch Unterschiede in der Verdrillungsdichte und der Nebensprechdämpfung. Diese Unterschiede können die Dämpfung und die Übertragung über weite Entfernungen beeinflussen, die Ergebnisse hängen jedoch in der Regel von der Kabelqualität, der Installationsumgebung und der Systemintegrität ab und nicht von einer festen Gleichwertigkeit zwischen den Kategorien.

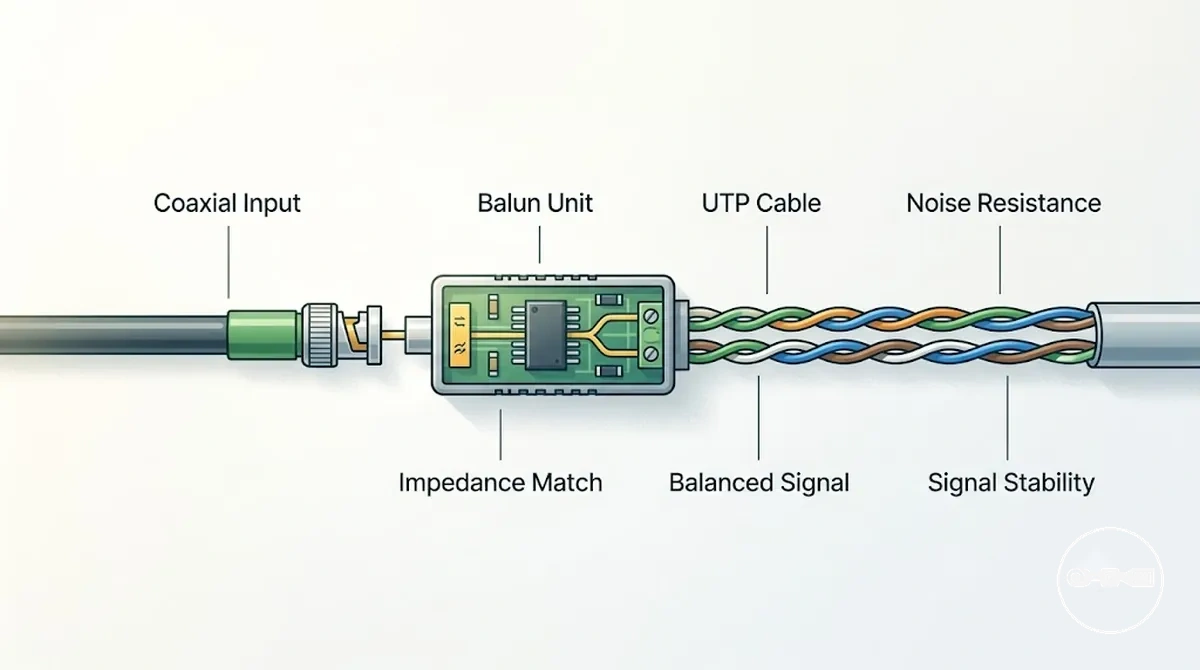

Wie CCTV-Video-Baluns in Twisted-Pair-Ethernet-Verkabelungsumgebungen arbeiten
Ein CCTV-Video-Balun ist ein Signal-Schnittstellengerät, das ein Koaxialsignal durch Impedanzanpassung und symmetrische Übertragung in eine symmetrische Übertragung über UTP-Kabelumgebungen umwandelt, und seine Funktionsweise ist mit wie Baluns mit UTP-Kabel funktionieren verknüpft. Dieser Umwandlungsprozess ermöglicht es der analogen Videoübertragung, von der koaxialen Übertragung auf Twisted-Pair-Verkabelung umzusteigen, während die Signalkontinuität durch Impedanzanpassung und symmetrische Übertragungsprinzipien erhalten bleibt, die die Signalstabilität unter typischen Installationsbedingungen unterstützen.
Der Betrieb von CCTV-Video-Baluns hängt davon ab, wie die Impedanzanpassung Fehlanpassungsverluste zwischen Koaxialsignalquellen und Twisted-Pair-Übertragungsleitungen reduziert, was zur Aufrechterhaltung der Störfestigkeit in unterschiedlichen Umgebungen beitragen kann. Die symmetrische Übertragung über UTP-Adernpaare hilft, elektrisches Rauschen gleichmäßiger zu verteilen, was die Signalstabilität unterstützen kann, obwohl die tatsächliche Leistung in der Regel je nach Kabelqualität, Installationsbedingungen und externen elektromagnetischen Störpegeln variiert.

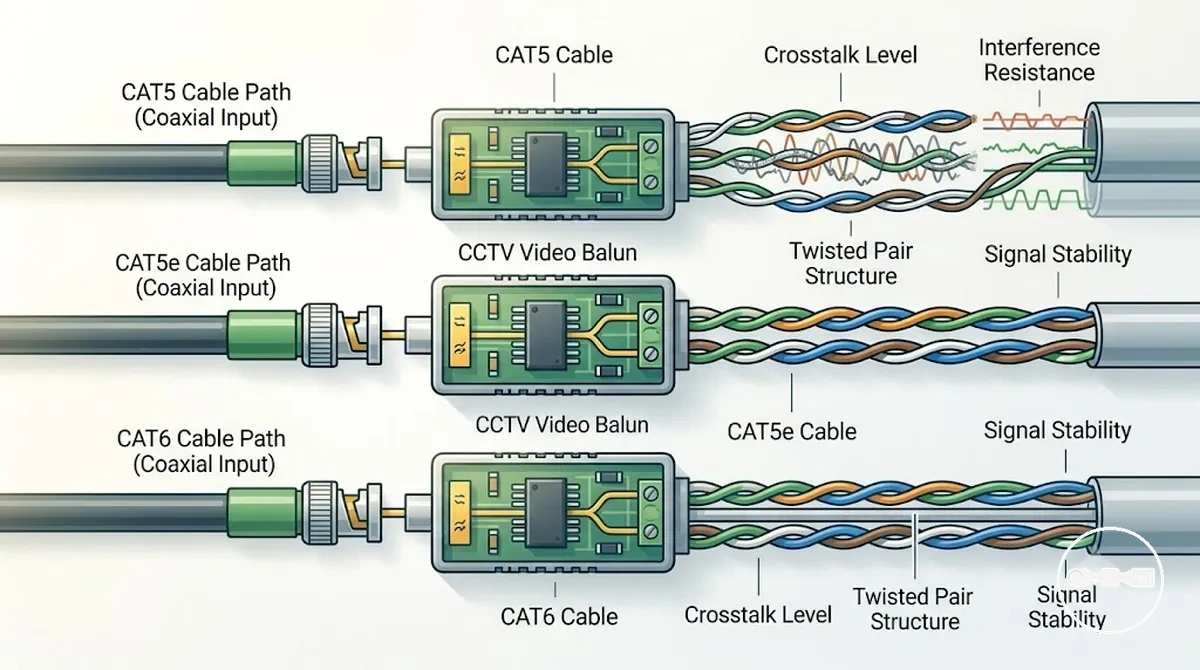

Unterschiede zwischen CAT5-, CAT5e- und CAT6-Kabeln bei der Leistung und Stabilität von CCTV-Video-Baluns
Das Verhalten von CAT5-, CAT5e- und CAT6-Kabeln in CCTV-Video-Balun-Systemen hängt davon ab, wie jede Kabelstruktur mit Nebensprechdämpfung, Störfestigkeit und Signalstabilität interagiert, und nicht von einer festen Leistungsrangfolge. In Twisted-Pair-Übertragungsumgebungen reagiert jede Kabelkategorie unterschiedlich auf die symmetrische Signalisierung eines CCTV-Video-Baluns, wobei die Ergebnisse durch die Leiteranordnung, die Störeinwirkung und die Installationsqualität geprägt werden.
CAT5-Kabel zeigt aufgrund seiner einfacheren Verseilungsstruktur im Vergleich zu CAT5e und CAT6, die eine verbesserte Adernpaartrennung und eine engere Verseilungskontrolle bieten, in der Regel eine höhere Empfindlichkeit gegenüber Nebensprechen und externen Störungen, was ein stabileres Signalverhalten bei der CCTV-Video-Balun-Übertragung unterstützen kann. CAT6 verbessert die interne Adernpaarisolierung weiter, was die Störfestigkeit in Umgebungen mit höheren Störpegeln verbessern kann, obwohl die Ergebnisse weiterhin von der Kabelqualität und der Anschlusspraxis abhängen.
Die Auswirkungen der Unterschiede zwischen CAT5, CAT5e und CAT6 auf die Leistung von CCTV-Video-Baluns sind kontextabhängig, da die Signalstabilität von der Verlegequalität, den elektromagnetischen Störpegeln und der allgemeinen Installationskonsistenz beeinflusst wird. In der praktischen Anwendung bestimmen diese strukturellen Unterschiede, wie effektiv die symmetrische Übertragung aufrechterhalten wird, sie garantieren jedoch keine festen Ergebnisse in allen Umgebungen oder Konfigurationen.

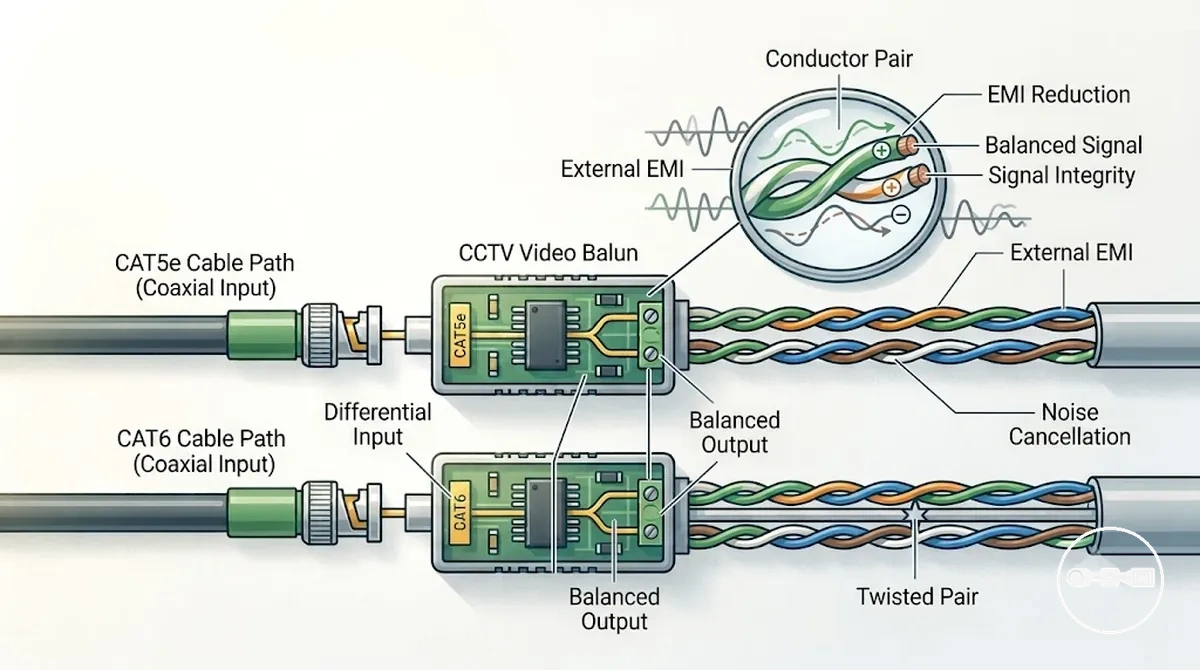

UTP-Twisted-Pair-Struktur und Signalübertragungsverhalten in CCTV-Video-Balun-Systemen
Die UTP-Twisted-Pair-Struktur in CCTV-Video-Balun-Systemen bezeichnet die Geometrie der paarweise verdrillten Leiter, die zur Unterstützung der symmetrischen Übertragung verwendet wird, wobei das Signalverhalten dadurch beeinflusst wird, wie die verdrillte Anordnung zur Reduzierung elektromagnetischer Störungen und zur Aufrechterhaltung der Impedanzbalance beiträgt. Diese Struktur ermöglicht es, dass über einen Balun umgewandelte analoge Videosignale über UTP-Verkabelung mit verbesserter Signalausrichtung zwischen den Leiterpaaren unter typischen Installationsbedingungen übertragen werden können.
Die Twisted-Pair-Konfiguration kann elektromagnetische Störungen reduzieren, indem sie die ungleichmäßige Einwirkung externer Störquellen auf die Leiter begrenzt, was zur Aufrechterhaltung der Signalintegrität in CCTV-Video-Balun-Systemen beitragen kann. Die symmetrische Übertragung über die paarweise verdrillten Adern unterstützt eine gleichmäßigere Signalverteilung, während das Rauschunterdrückungsverhalten von der Kabelqualität, der Verlegemethode und den umgebenden elektromagnetischen Bedingungen abhängt.

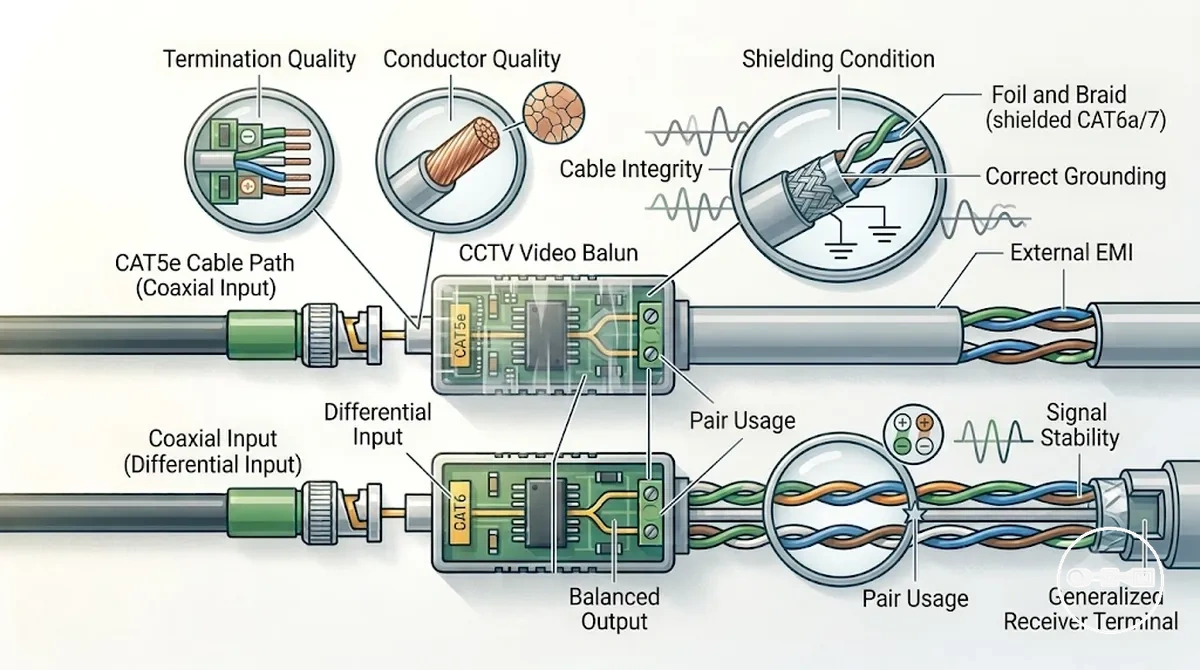

CCTV-Video-Balun-Kabelanforderungen für zuverlässige Videoübertragung
Die Kabelanforderungen für CCTV-Video-Baluns hängen von der Leiterqualität, dem Abschirmungszustand, der Anschlussgenauigkeit, der Adernpaarnutzung und der allgemeinen Kabelintegrität ab, um eine stabile Videoübertragung über CAT-basierte Verkabelungssysteme zu unterstützen. Diese Bedingungen bestimmen, wie konsistent der Balun eine symmetrische Signalübertragung aufrechterhalten und Störungen während des Betriebs reduzieren kann.
Die zuverlässige CCTV-Videoübertragung über Baluns wird dadurch beeinflusst, wie gut diese Bedingungen während der gesamten Installation eingehalten werden. Abweichungen in der Anschlussqualität, beschädigte Leiter oder eine falsche Adernpaarnutzung können zu Instabilität führen, insbesondere in Umgebungen mit höheren elektromagnetischen Störungen oder längeren Kabelstrecken.
- Leiterqualität: Gleichbleibende Kupferintegrität unterstützt stabilen Signaltransfer
- Abschirmungszustand: Hilft bei der Reduzierung externer elektromagnetischer Störungen, sofern vorhanden
- Anschlussgenauigkeit: Korrekte Verbindungen helfen, die symmetrische Übertragung aufrechtzuerhalten
- Adernpaarnutzung: Korrekte Twisted-Pair-Zuordnung unterstützt die Signalstabilität
- Kabelintegrität: Physische Beschädigung oder Verschlechterung kann die Übertragungszuverlässigkeit verringern

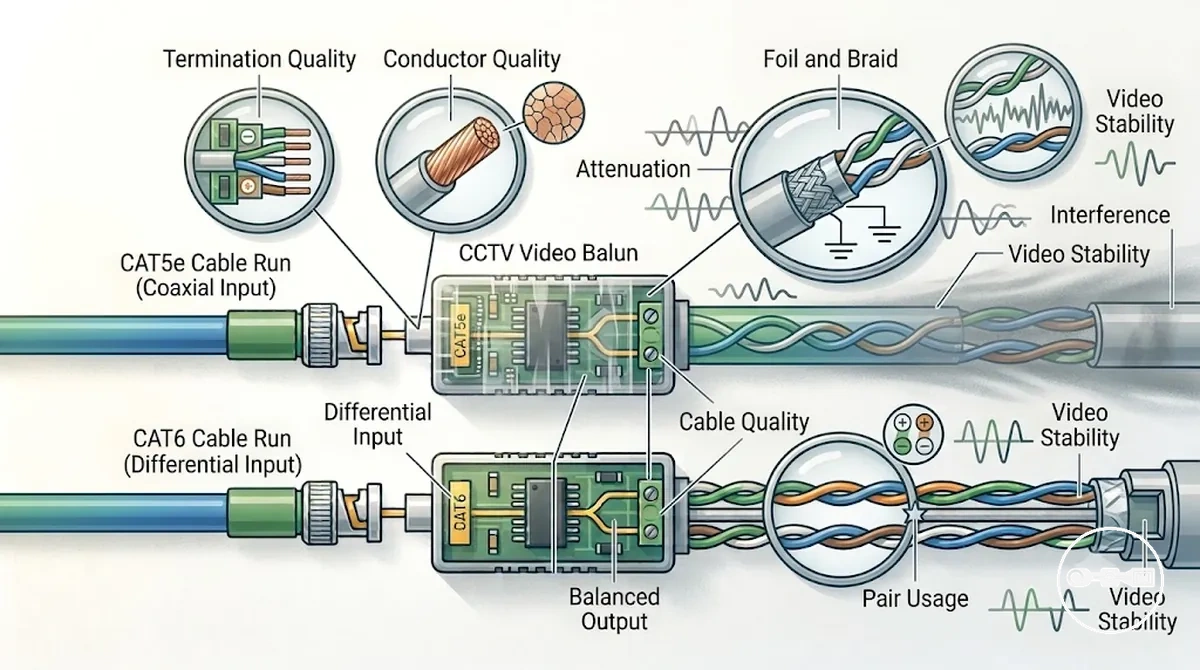

Entfernungsgrenzen und Signalverlustfaktoren bei CAT5- und CAT6-CCTV-Balun-Installationen
Die Kabelentfernung bei CAT5- und CAT6-CCTV-Balun-Installationen wirkt sich direkt auf die Signalqualität aus, da längere Kabelstrecken die Dämpfung erhöhen, was die Signalstärke allmählich verringert und die Übertragung störanfälliger macht. Mit zunehmender Entfernung kann die kombinierte Wirkung von Signalverlust und Umgebungsrauschen die Videostabilität beeinträchtigen, insbesondere bei ungleichmäßiger Kabelqualität oder Installationsbedingungen.
Da die Dämpfung über längere Kabelwege zunimmt, wird das Videosignal schwächer und anfälliger für Verzerrungen durch externe elektromagnetische Störungen. Dieser Effekt ist in der Regel bei Installationen stärker ausgeprägt, bei denen die Kabelführung durch Umgebungen mit hohen Störpegeln verläuft oder die Kabelintegrität beeinträchtigt ist.
Die Signalverschlechterung in CCTV-Balun-Systemen wird auch durch die Kabelqualität, die Anschlusskonsistenz und die allgemeinen Installationspraktiken beeinflusst. Werden diese Faktoren nicht ordnungsgemäß eingehalten, werden entfernungsbedingte Verluste deutlicher und können im Laufe der Zeit zu einer instabilen oder verminderten Videoklarheit führen.
Kompatibilität der BNC-zu-CAT5- und CAT6-Konnektivität und Signaladaptionslogik
Die Kompatibilität der BNC-zu-CAT5- und CAT6-Konnektivität hängt von der balunbasierten Signalumwandlung ab, die das koaxiale BNC-Ausgangssignal in eine für UTP-Verkabelung geeignete symmetrische Übertragung anpasst. Die BNC-Schnittstelle führt ein unsymmetrisches Koaxialsignal, während CAT5- und CAT6-Systeme eine symmetrische Differenzsignalisierung erfordern, sodass ein Balun verwendet wird, um diesen strukturellen Unterschied zu überbrücken. Die Kompatibilität ist daher bedingt und hängt von korrekter Impedanzanpassung, stabiler Umwandlung und richtiger Systemkonfiguration ab.
Der Umwandlungsprozess wird durch einen CCTV-Balun durchgeführt, der das koaxiale BNC-Signal in ein symmetrisches Format umwandelt, das über CAT5- oder CAT6-Twisted-Pair-Kabel übertragen werden kann. Diese Anpassung beruht auf der Impedanzanpassung zwischen koaxialen und UTP-Übertragungswegen, um Signalabweichungen zu reduzieren und eine nutzbare Videointegrität zu erhalten. Bei manchen Installationen kann das Ergebnis auch davon abhängen, wie die Terminierung gehandhabt wird, einschließlich Varianten wie Terminierungsoptionen für CCTV-Baluns, die beeinflussen, wie das Signal für eine stabile Übertragung aufbereitet wird.

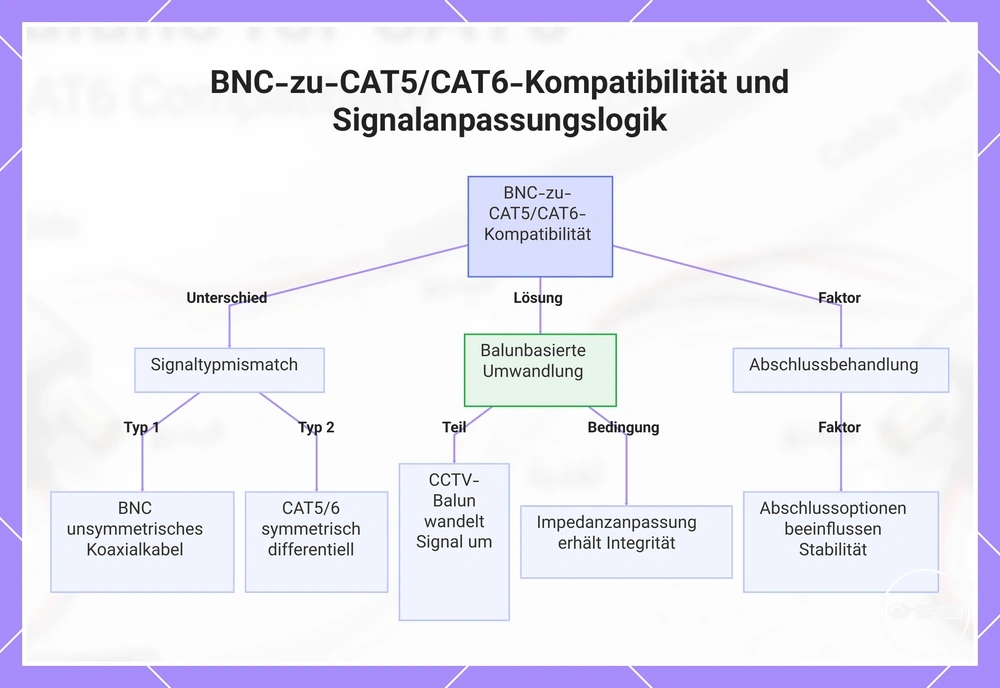

Dieses Diagramm zeigt, wie die BNC-zu-CAT5/CAT6-Konnektivität durch balunbasierte Signalumwandlung funktioniert, einschließlich des Signaltypmismatches, des Umwandlungsprozesses und der Abschlussfaktoren.
Twisted-Pair-Verdrahtungslogik und Adernpaarnutzung für die Signalintegrität von CCTV-Video-Baluns
Die Twisted-Pair-Verdrahtungslogik und Adernpaarnutzung für die Signalintegrität von CCTV-Video-Baluns hängt davon ab, wie Polaritätsausrichtung und Twisted-Pair-Auswahl interagieren, um eine stabile CCTV-Videoübertragung zu gewährleisten. Polaritätsfehler oder falsche Adernpaarzuweisung können die Störempfindlichkeit erhöhen und die Signalstabilität verringern, wenn BNC-Koaxialsignale über einen Balun in eine UTP-basierte Übertragung umgewandelt werden.
Die Signalstabilität in CCTV-Video-Balun-Systemen wird direkt dadurch beeinflusst, wie die Verdrahtungskonsistenz die symmetrische Übertragung über Twisted-Pair-Kabel aufrechterhält. Wenn die Twisted-Pair-Auswahl korrekt auf die Polaritätsanforderungen abgestimmt ist, werden Störeffekte in der Regel reduziert und das Signalverhalten bleibt stabiler, während inkonsistente Verdrahtung je nach Installationsbedingungen zu Leistungsschwankungen führen kann. In strukturierten Installationen wird dieser Zusammenhang häufig zusammen mit den CCTV video balun wiring-Praktiken betrachtet.

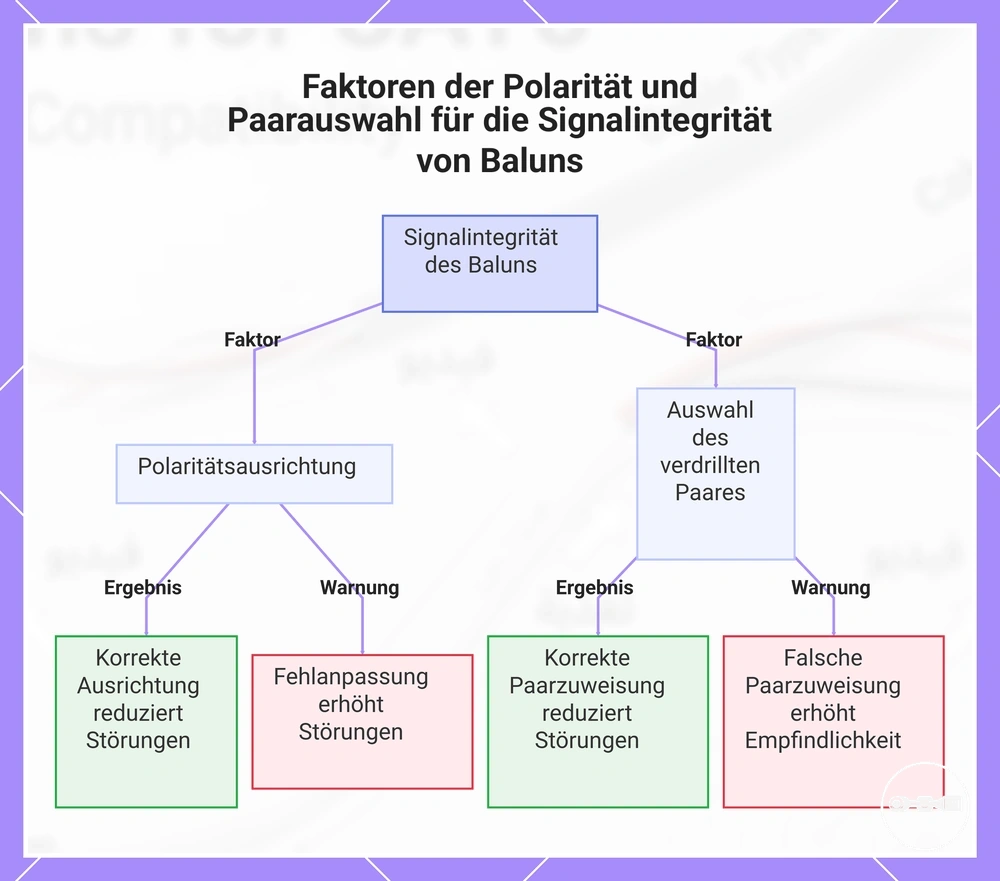

Diese Grafik zeigt, wie die Polaritätsausrichtung und die Auswahl des verdrillten Paares die Signalintegrität in CCTV-Video-Balun-Systemen beeinflussen, einschließlich der Auswirkungen korrekter und falscher Verkabelung.
Kompatibilitätsgrenzen und häufige Fehlkonfigurationsszenarien bei der CCTV-Video-Balun-Verkabelung
Kompatibilitätsgrenzen bei der CCTV-Video-Balun-Verkabelung werden hauptsächlich durch Fehlkonfiguration und nicht durch Hardwarefehler definiert, insbesondere wenn Signalverlust oder instabiles Video über CAT-basierte Übertragungssysteme auftritt. Die meisten CCTV-Probleme treten auf, wenn die Terminierung, die Verdrahtungsausrichtung oder die Twisted-Pair-Nutzung falsch ist, was die symmetrische Signalübertragung stört und die Störempfindlichkeit erhöht.
Fehlkonfigurationsszenarien umfassen typischerweise falsche Terminierungspraktiken, schlechte Handhabung der Kabelqualität oder Verdrahtungsfehler, die beeinflussen, wie der Balun koaxiale BNC-Signale in UTP-Übertragung umwandelt. Wenn die Impedanzanpassung oder die Adernpaarauswahl inkonsistent ist, kann sich die Signalverschlechterung als Rauschen, Flackern oder intermittierender Videoausfall äußern, abhängig von den Installationsbedingungen und den Umgebungsstörpegeln.
Aus diagnostischer Sicht beginnt die Fehlerisolierung in CCTV-Video-Balun-Systemen in der Regel mit der Überprüfung der Verdrahtungskonsistenz und der Terminierungsgenauigkeit, anstatt Komponenten auszutauschen. Signalinstabilität ist oft davon abhängig, wie gut die Verkabelungsstruktur das richtige Gleichgewicht über den Übertragungsweg aufrechterhält, insbesondere in gemischten CAT5-, CAT5e- oder CAT6-Umgebungen.

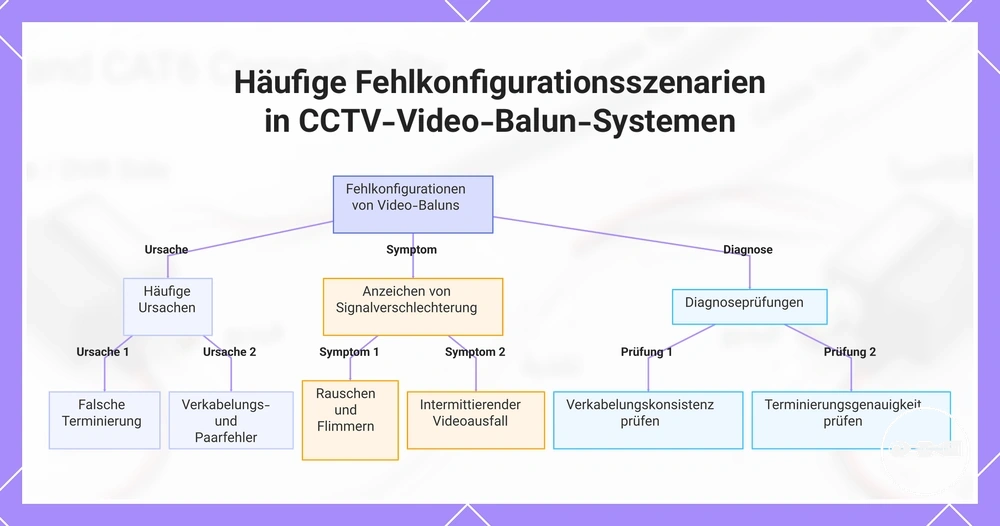

Diese Grafik zeigt die Hauptursachen, Symptome und Diagnoseprüfungen für häufige Fehlkonfigurationsprobleme in der CCTV-Video-Balun-Verkabelung und betont, dass Probleme eher auf fehlerhafte Verkabelung als auf Hardwareausfälle zurückzuführen sind.
