Bedeutung des CCTV-Video-Baluns und seine Rolle in CCTV-Signalübertragungssystemen
Ein CCTV-Video-Balun ist ein Signal-Interface-Gerät in der CCTV-Signalübertragung, das Koaxialkabel-Systeme (BNC) mit UTP-Kabel-Infrastruktur verbindet. Es ermöglicht Signalumwandlung und Impedanzanpassung, um eine stabile Video-Signalübertragung über verschiedene Kabeltypen hinweg zu gewährleisten, sodass das CCTV-System unter wechselnden Installationsbedingungen ein gleichbleibendes Videosignal führen kann. In vielen Konfigurationen dient es zur Verlängerung der Übertragungsdistanz und für flexiblere Kabelverlegungen.
Es fügt sich in ein CCTV-System als Brückenkomponente zwischen der CCTV-Kamera und dem Aufnahmegerät ein, indem es das Videosignal vom koaxialbasierten Ausgang in einen UTP-Kabelweg überführt. Diese Anpassung trägt zur Aufrechterhaltung der Signalübertragungsstabilität bei, während gleichzeitig unterschiedliche Kabelstandards innerhalb derselben CCTV-Infrastruktur abgeglichen werden. Abhängig von Installationsqualität und Kabelbedingungen ermöglicht es ein flexibleres Systemdesign, wenn Distanz- oder Verlegungseinschränkungen bestehen. Der CCTV-Video-Balun fungiert damit als funktionales Glied in der gesamten Signalübertragungskette und bereitet die Grundlage für detailliertere Abschnitte zu Betrieb und Vergleich.
Was ein CCTV-Video-Balun ist und wie er CCTV-Signale zwischen Kabeltypen umwandelt
Ein CCTV-Video-Balun ist ein Gerät, das die Signalumwandlung zwischen Koaxialkabelsystemen und UTP-Kabelinfrastruktur in der CCTV-Signalübertragung durchführt und die Kompatibilität zwischen verschiedenen Kabelformaten unterstützt. Es fungiert als Brücke für die analoge Videosignalübertragung und wird häufig in CCTV-Systemkonfigurationen verwendet, bei denen die Infrastruktur des Ratgeber zu CCTV-Video-Baluns beteiligt ist, um eine stabile Übertragung über gemischte Kabeltypen zu gewährleisten.
Der CCTV-Video-Balun funktioniert, indem er das Videosignal zwischen einem BNC-Anschluss-basierten Koaxialausgang und einem Twisted-Pair-UTP-Kabel anpasst, sodass dasselbe CCTV-Videosignal über verschiedene physische Medien übertragen werden kann. Dieser Prozess umfasst Impedanzanpassung und die Umwandlung von symmetrischen in unsymmetrische Signale, was dazu beiträgt, Fehlanpassungsprobleme während der Übertragung zu reduzieren. In vielen CCTV-Systemlayouts unterstützt diese Funktion ein gleichmäßigeres Videosignalverhalten, wenn Kabeltypen oder Entfernungen variieren, abhängig von der Installationsqualität und den Kabelbedingungen.
Beispielsweise kann eine CCTV-Kamera mit einem BNC-Anschlussausgang über einen CCTV-Video-Balun an eine UTP-Kabelstrecke angeschlossen werden, die dann das analoge Videosignal zu einem DVR führt. Auf der Empfangsseite kann ein weiterer Balun das Signal für die DVR-Kompatibilität zurückwandeln, was eine Ende-zu-Ende-Übertragung über gemischte Verkabelung erlaubt. Diese Konfiguration erlaubt flexible Verlegungen in CCTV-Installationen, bei denen eine direkte Koaxialverkabelung eingeschränkt oder weniger praktikabel ist.

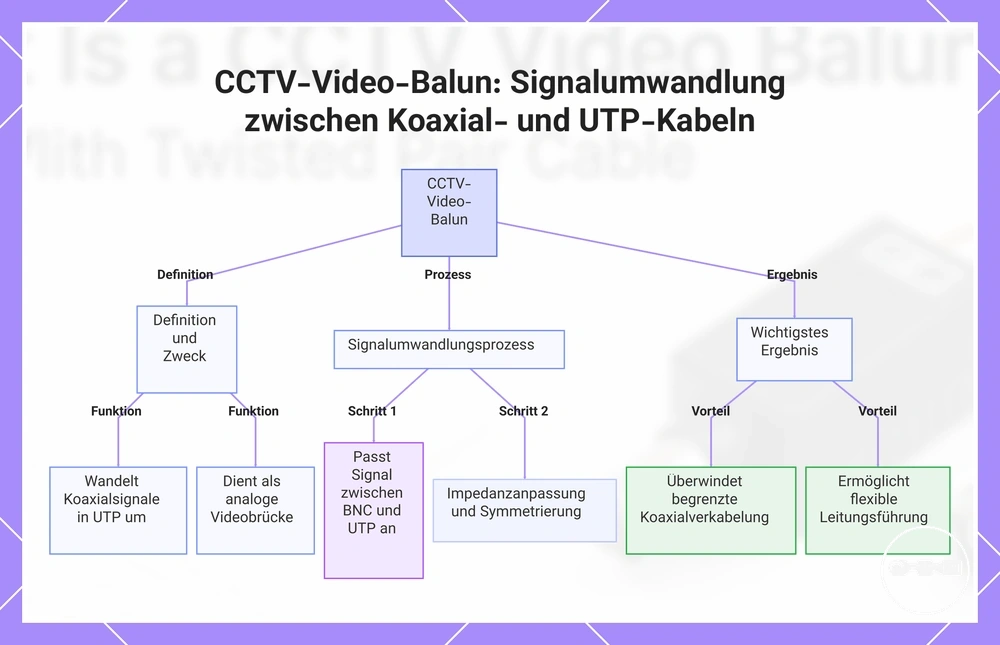

Dieses Diagramm definiert einen CCTV-Video-Balun, erklärt seinen Signalumwandlungsprozess und hebt den Hauptvorteil der flexiblen Installationsführung hervor.
Was macht ein CCTV-Video-Balun in praktischen CCTV-Kamerainstallationen
Ein CCTV-Video-Balun wird in praktischen CCTV-Kamerainstallationen verwendet, um die Videosignalübertragung über UTP-Kabel zu ermöglichen, anstatt nur auf Koaxialkabel angewiesen zu sein. Er unterstützt die Installationsflexibilität, indem er CCTV-Kameraanschlüsse in unterschiedliche Kabelverlegungen integrieren lässt, während die CCTV-Videosignalübertragung zu einem DVR aufrechterhalten wird. In vielen Konfigurationen hilft er zudem, die Übertragungsdistanz zu verlängern, abhängig von der Kabelqualität und den allgemeinen Systembedingungen.
In einem typischen Installationsszenario kann eine CCTV-Kamera an einer Gebäudeecke ihr Video über einen BNC-Anschluss ausgeben, der mit einem CCTV-Video-Balun verbunden ist. Das Signal wird dann über eine UTP-Kabelstrecke über längere Verlegungswege geführt, wo Koaxialkabel möglicherweise schwierig zu installieren ist. Auf der anderen Seite verbindet ein weiterer Balun die UTP-Leitung zurück mit dem DVR, so dass das analoge Videosignal empfangen und aufgezeichnet werden kann. Diese Konfiguration wird häufig in CCTV-Systemen verwendet, bei denen eine flexible Kabelverlegung und eine verlängerte Übertragungsdistanz unter praktischen Gegebenheiten vor Ort erforderlich sind.

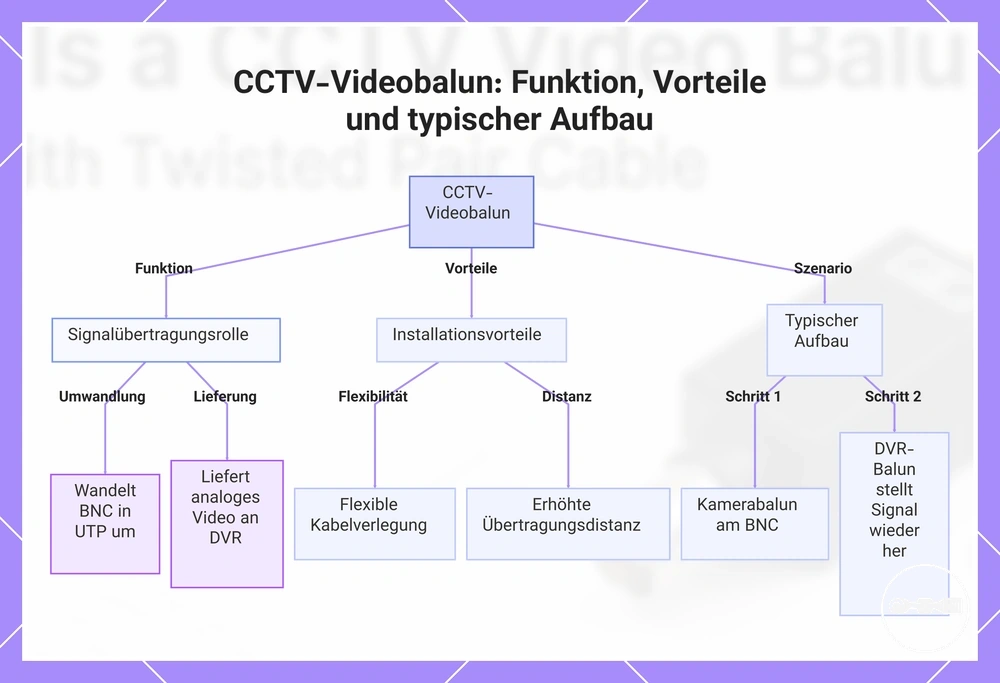

Dieses Diagramm zeigt die Kernfunktion, Installationsvorteile und den typischen Aufbau eines CCTV-Videobaluns in praktischen Kamerainstallationen.
Wie CCTV-Video-Baluns Video über UTP- und Twisted-Pair-Kabel übertragen
Ein CCTV-Video-Balun ermöglicht die CCTV-Videoübertragung über Twisted-Pair-Kabel und UTP, indem er das Signal in ein symmetrisches Format umwandelt, das für strukturierte Kabelstrecken geeignet ist. Dies unterstützt eine stabile CCTV-Videoübertragung über größere Entfernungen, bei denen Koaxialkabel allein möglicherweise an Grenzen stößt.
Der Übertragungsprozess basiert auf der Signalsymmetrie, bei der der CCTV-Video-Balun die elektrischen Eigenschaften des Twisted-Pair-Kabels anpasst, um die Kompatibilität mit analogen CCTV-Videosignalen zu verbessern. Diese Signalsymmetrie unterstützt die Rauschunterdrückung, indem sie Störungen reduziert, die die Übertragung über UTP-Verkabelung beeinträchtigen können, was je nach Installationsbedingungen und Kabelqualität variieren kann. In der Folge kann sich die Übertragungsstabilität in vielen CCTV-Systemlayouts verbessern, insbesondere wenn Entfernung und Verlegekomplexität zunehmen. In EAV-Begriffen beeinflusst der Kabeltyp (UTP / Twisted-Pair-Kabel) das Signalverhalten (Symmetrie und Störungsbehandlung), was sich direkt auf die CCTV-Videoübertragungsstabilität auswirkt. Diese Verhaltensweisen werden oft zusammen mit wie CCTV-Video-Baluns funktionieren und Anforderungen an UTP-Kabel bei der Bewertung von strukturiertem Kabeldesign berücksichtigt.
In einem einfachen Ablaufbeispiel sendet eine CCTV-Kamera ihr Videosignal über eine UTP-basierte Verbindung unter Verwendung eines CCTV-Video-Baluns anstelle einer direkten Koaxialübertragung. Das Signal gelangt über Twisted-Pair-Verkabelung zum Aufzeichnungssystem, wo ein weiterer Balun die Kompatibilität für den DVR-Eingang wiederherstellt. Diese Konfiguration erlaubt eine CCTV-Videoübertragung mit flexiblerer Verlegung bei gleichzeitig nutzbarer Stabilität in typischen Installationsumgebungen.

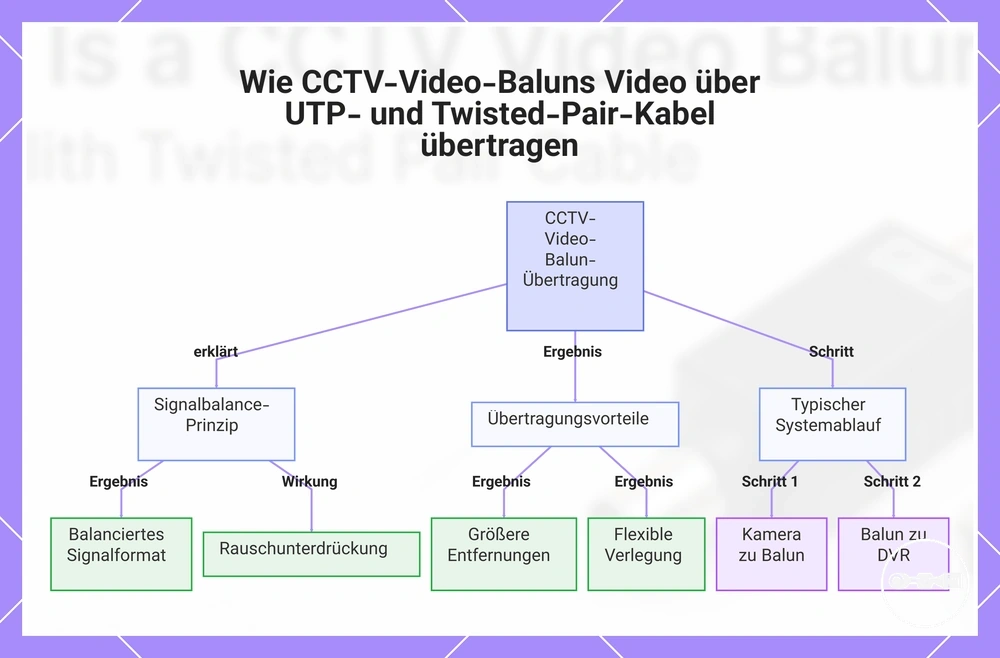

Diese Grafik zeigt, wie ein CCTV-Video-Balun Video über UTP- und Twisted-Pair-Kabel überträgt, einschließlich des Signalbalance-Prinzips, der Übertragungsvorteile und eines typischen Systemablaufs.
Warum CCTV-Video-Baluns anstelle von Koaxialkabel in CCTV-Systemen verwendet werden
CCTV-Systemdesigns können balunbasiertes UTP-Kabel anstelle von Koaxialkabel verwenden, abhängig von Installationsflexibilität, Nachrüstanforderungen, Übertragungsdistanzbedarf und Kosteneffizienz. Die Wahl wird typischerweise dadurch bestimmt, wie die vorhandene Infrastruktur Erweiterungen oder Anpassungen ohne größere Neuverkabelung unterstützen kann.
Die Entscheidung zwischen Koaxialkabel und UTP-Kabel in einem CCTV-System hängt eher vom Installationskontext ab als von einer universellen Präferenz. Koaxialkabel wird oft in direkten, traditionellen Layouts verwendet, während UTP-Kabel mit einer Balun-Schnittstelle Nachrüstprojekte unterstützen kann, bei denen vorhandene strukturierte Verkabelung wiederverwendet oder erweitert wird. Die Installationsflexibilität kann höher sein, wenn Verlegungseinschränkungen oder gemischte Infrastruktur vorliegen, während die Kosteneffizienz je nach Materialeinsatz und Arbeitsaufwand variieren kann. Bei Systemerweiterungsszenarien können balunbasierte Konfigurationen skalierbarere Aufbauten unterstützen, ohne dass ein vollständiger Kabelaustausch erforderlich ist. Diese Überlegungen werden oft zusammen mit aktive und passive Balun-Typen bei der Auswahl eines geeigneten CCTV-Systemdesignansatzes bewertet.

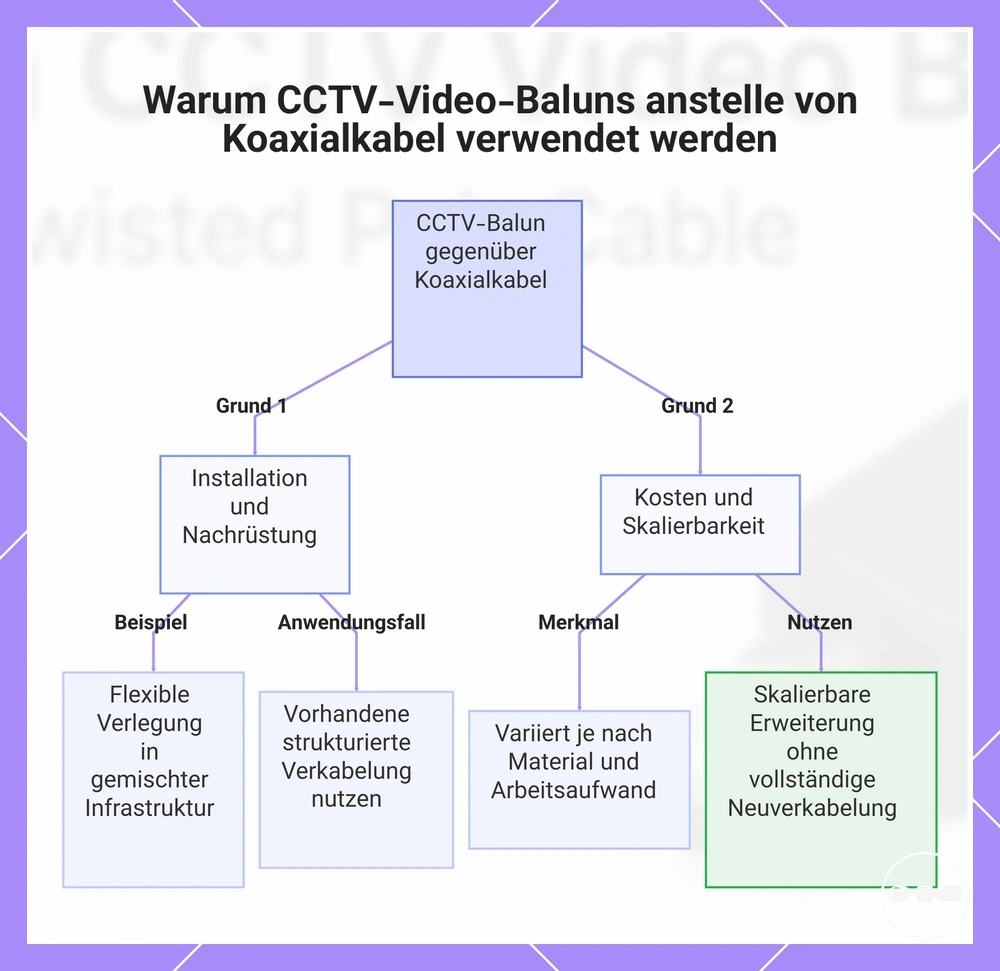

Dieses Diagramm erläutert die wichtigsten Entscheidungsfaktoren für die Wahl von balunbasiertem UTP-Kabel gegenüber Koaxialkabel, einschließlich Installationskontext und Kostenskalierbarkeit.
CCTV-Balun vs. Koaxialkabel: Hauptunterschiede bei Signalverarbeitung und Installation
Die CCTV-Videoübertragung vergleicht zwei Hauptansätze: Koaxialkabel und balunbasiertes UTP-Kabel, die sich jeweils in der Signalverarbeitung und den Installationsanforderungen unterscheiden. Die Wahl zwischen ihnen hängt davon ab, wie ein CCTV-System hinsichtlich Signalverarbeitung, Störunterdrückung und Installationsbedingungen ausgelegt ist.
Koaxialkabel unterstützt die direkte Handhabung des CCTV-Videosignals über einen einzigen dedizierten Pfad, was in stabilen Installationen ein vorhersagbares Verhalten bieten kann, aber bei sich ändernden Systemlayouts weniger flexibel sein kann. Die balunbasierte UTP-Übertragung passt das CCTV-Videosignal für Twisted-Pair-Umgebungen an, was die Installationsflexibilität verbessern kann, speziell bei Nachrüstprojekten, bei denen vorhandene Infrastruktur wiederverwendet wird. Die Störfestigkeit unterscheidet sich je nach Umgebung und Kabelqualität, wobei Koaxialkabel auf Abschirmung und Balun-Konfigurationen auf symmetrischen Übertragungseigenschaften basieren. Hinsichtlich Entfernung und Leistung können beide Ansätze die CCTV-Videoübertragung unterstützen, die Ergebnisse variieren jedoch je nach Installationsqualität, Kabeltyp und Systemdesign. Installationsentscheidungen werden oft von der Kosteneffizienz, der verfügbaren Infrastruktur und der Frage beeinflusst, ob das CCTV-System neu installiert oder erweitert wird. Diese Designentscheidungen können die CCTV-Video-Balun-Anschlüsse betreffen, die an den Schnittstellen zwischen den Kabeltypen zum Einsatz kommen.

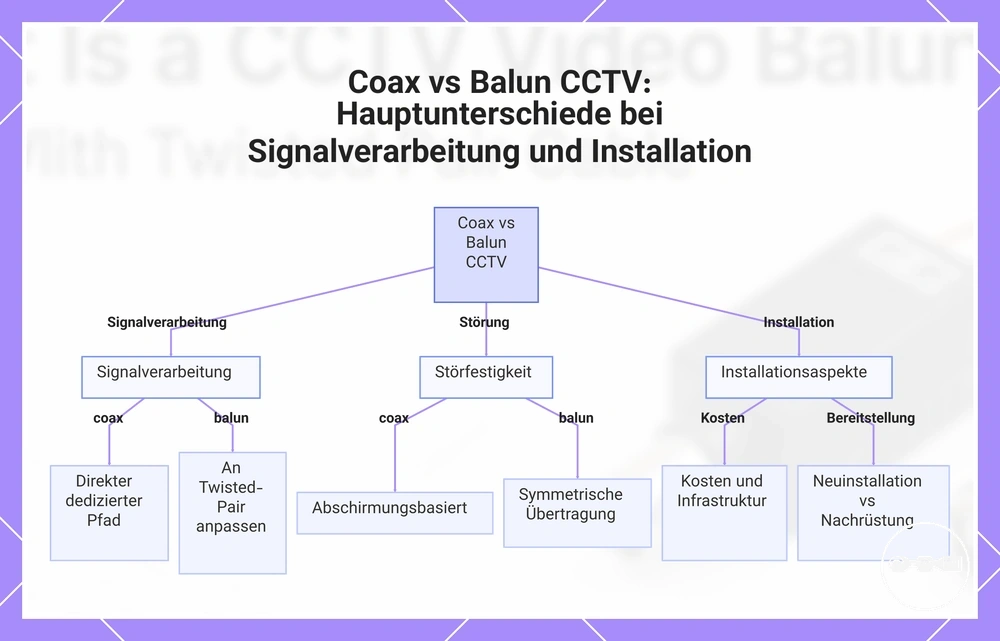

Dieses Diagramm vergleicht die Übertragung über Koaxialkabel und Balun-basiertes UTP bei CCTV, mit Schwerpunkt auf Signalverarbeitung, Störfestigkeit und Installationsaspekten.
Kernfunktionen des Signals und elektrische Rollen im Inneren eines CCTV-Video-Baluns
Ein CCTV-Video-Balun ist eine interne Signal-Schnittstellenkomponente, die die CCTV-Videoübertragung unterstützt, indem sie das elektrische Verhalten zwischen angeschlossenen Kabelsystemen steuert. Seine Rolle konzentriert sich auf die Aufrechterhaltung der Stabilität durch kontrollierte Signalverarbeitungsmechanismen wie Impedanzanpassung und Signalsymmetrie.
Die interne Funktion eines CCTV-Video-Baluns basiert darauf, wie er Impedanzanpassung, Signalsymmetrie und Rauschunterdrückung während der CCTV-Videoübertragung koordiniert. Die Impedanzanpassung hilft, die elektrischen Eigenschaften zwischen verbundenen Leitungen abzugleichen, was je nach Installationsbedingungen und Kabelqualität ein stabileres CCTV-Videoverhalten unterstützen kann. Die Signalsymmetrie verteilt elektrische Eigenschaften über den Übertragungsweg, was Störungen reduzieren und zur Rauschunterdrückung in elektrisch aktiven Umgebungen beitragen kann. Diese kombinierten Funktionen prägen, wie der Balun das Übertragungsverhalten verarbeitet, ohne den ursprünglichen Videoinhalt zu verändern. Das resultierende Ergebnis ist im Allgemeinen eine verbesserte Stabilität in der Signalverarbeitung, obwohl die tatsächliche Leistung je nach Systemlayout, Entfernung und Umgebungsstörfaktoren variieren kann.
