CCTV Video Balunu Anlamı ve CCTV Sinyal İletim Sistemlerindeki Rolü

CCTV video balunu, CCTV sinyal iletiminde kullanılan, koaksiyel kablo (BNC) sistemlerini UTP kablo altyapısına bağlayan bir sinyal arayüz cihazıdır. Sinyal dönüşümü ve empedans uyumu sağlayarak farklı kablo türleri arasında kararlı video sinyali aktarımını sürdürür ve CCTV sisteminin değişen kurulum koşullarında tutarlı bir video sinyali taşımasını sağlar. Birçok kurulumda, iletim mesafesini uzatmak ve daha esnek kablo düzenlemelerini desteklemek için kullanılır.

CCTV sistemine, CCTV kamera ile kayıt cihazı arasında bir köprü bileşeni olarak yerleşir ve video sinyalinin koaksiyel tabanlı çıkıştan UTP kablo yoluna geçmesini sağlar. Bu uyarlama, aynı CCTV altyapısı içinde farklı kablo standartlarını uyumlu hale getirirken sinyal iletim kararlılığını korumaya yardımcı olur. Kurulum kalitesi ve kablo koşullarına bağlı olarak, mesafe veya yönlendirme kısıtlamalarının olduğu durumlarda daha esnek sistem tasarımını destekler. CCTV video balunu, genel sinyal iletim zincirinde işlevsel bir halka olarak yer alır ve daha ayrıntılı operasyonel ve karşılaştırma temelli bölümler için temel oluşturur.

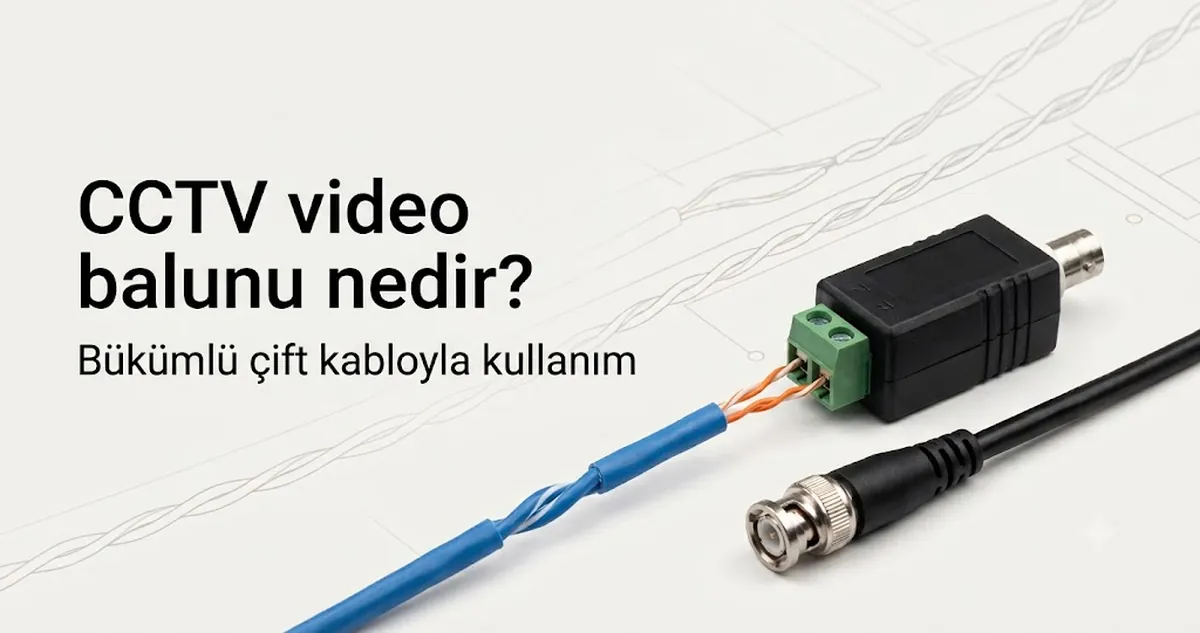

CCTV Video Balunu Nedir ve CCTV Sinyallerini Kablo Türleri Arasında Nasıl Dönüştürür

CCTV video balunu, CCTV sinyal iletiminde koaksiyel kablo sistemleri ile UTP kablo altyapısı arasında sinyal dönüşümü sağlayan ve farklı kablo formatları arasında uyumluluğu destekleyen bir cihazdır. Analog video sinyal aktarımı için bir köprü görevi görür ve karışık kablo türleri arasında kararlı iletimi sürdürmek için CCTV video balunları rehberi altyapısının kullanıldığı CCTV sistemi kurulumlarında yaygın olarak kullanılır.

CCTV video balunu, video sinyalini BNC konnektör tabanlı bir koaksiyel çıkış ile bükümlü çift UTP kablo arasında uyarlayarak çalışır ve aynı CCTV video sinyalinin farklı fiziksel ortamlarda iletilmesine olanak tanır. Bu süreç, empedans uyumu ve dengeli sinyalden dengesiz sinyale dönüşümü (balanced-to-unbalanced) içerir ve iletim sırasında uyumsuzluk sorunlarının azaltılmasına yardımcı olur. Birçok CCTV sistemi düzeninde bu işlev, kurulum kalitesi ve kablo koşullarına bağlı olarak kablo türleri veya mesafeler değiştiğinde daha tutarlı video sinyali davranışını destekler.

Örneğin, BNC konnektör çıkışı kullanan bir CCTV kamera, bir CCTV video balunu aracılığıyla bir UTP kablo hattına bağlanabilir ve bu hat, analog video sinyalini bir DVR'a taşır. Alıcı uçta, başka bir balun, DVR uyumluluğu için sinyali geri dönüştürebilir ve karma kablolama üzerinden uçtan uca iletim sağlanabilir. Bu kurulum, doğrudan koaksiyel kablolamanın sınırlı veya daha az pratik olabileceği CCTV tesisatlarında esnek yönlendirmeye olanak tanır.

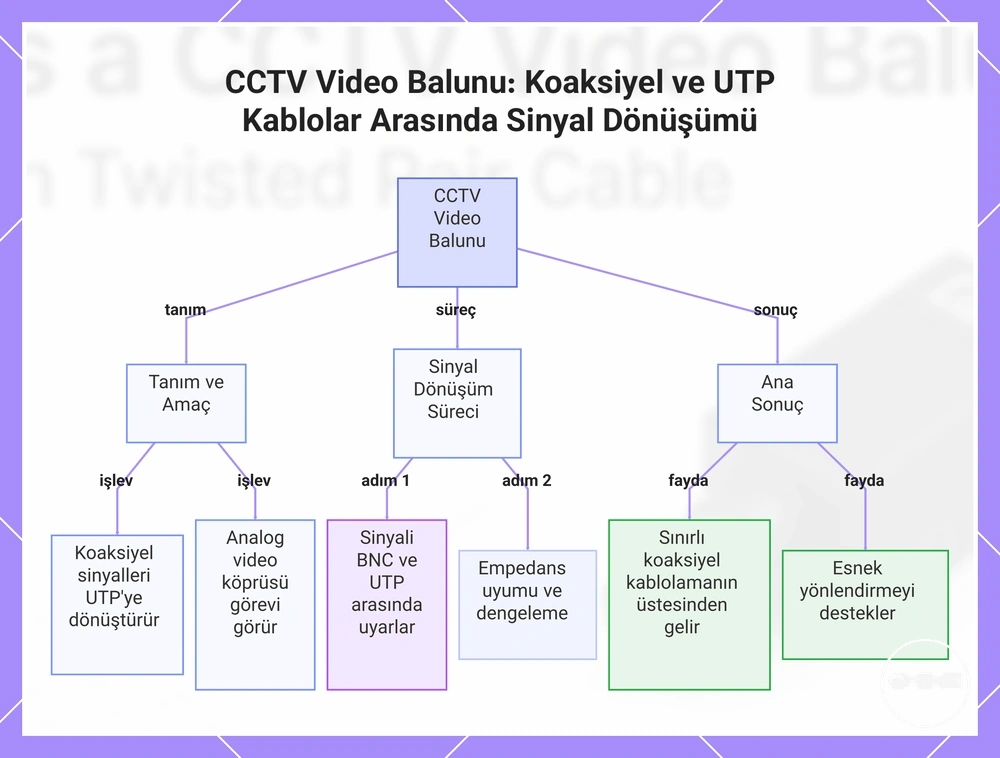

Bu grafik, bir CCTV video balununu tanımlar, sinyal dönüşüm sürecini açıklar ve esnek kurulum yönlendirmesinin temel faydasını vurgular.

CCTV Video Balunu Pratik CCTV Kamera Kurulumlarında Ne İşe Yarar

Bir CCTV video balunu, pratik CCTV kamera kurulumlarında yalnızca koaksiyel kabloya güvenmek yerine UTP kablo üzerinden video sinyali iletimini sağlamak için kullanılır. Farklı kablo düzenlemeleriyle entegre olacak CCTV kamera bağlantılarına izin vererek ve CCTV video sinyalinin bir DVR'a iletilmesini sürdürerek kurulum esnekliğini destekler. Birçok kurulumda, kablo kalitesine ve genel sistem koşullarına bağlı olarak iletim mesafesini uzatmaya yardımcı olur.

Tipik bir kurulum senaryosunda, bir bina köşesinde bulunan bir CCTV kamera, videosunu bir CCTV video balununa bağlı bir BNC konnektör aracılığıyla çıkarabilir. Sinyal daha sonra, koaksiyel kablonun kurulumunun zor olabileceği daha uzun yönlendirme yollarında bir UTP kablo hattı üzerinden taşınır. Diğer uçta, başka bir balun UTP hattını DVR'a geri bağlayarak analog video sinyalinin alınmasını ve kaydedilmesini sağlar. Bu kurulum, pratik saha kısıtlamaları altında esnek kablo yönlendirmesi ve uzatılmış iletim mesafesinin gerektiği CCTV sistemlerinde yaygın olarak kullanılır.

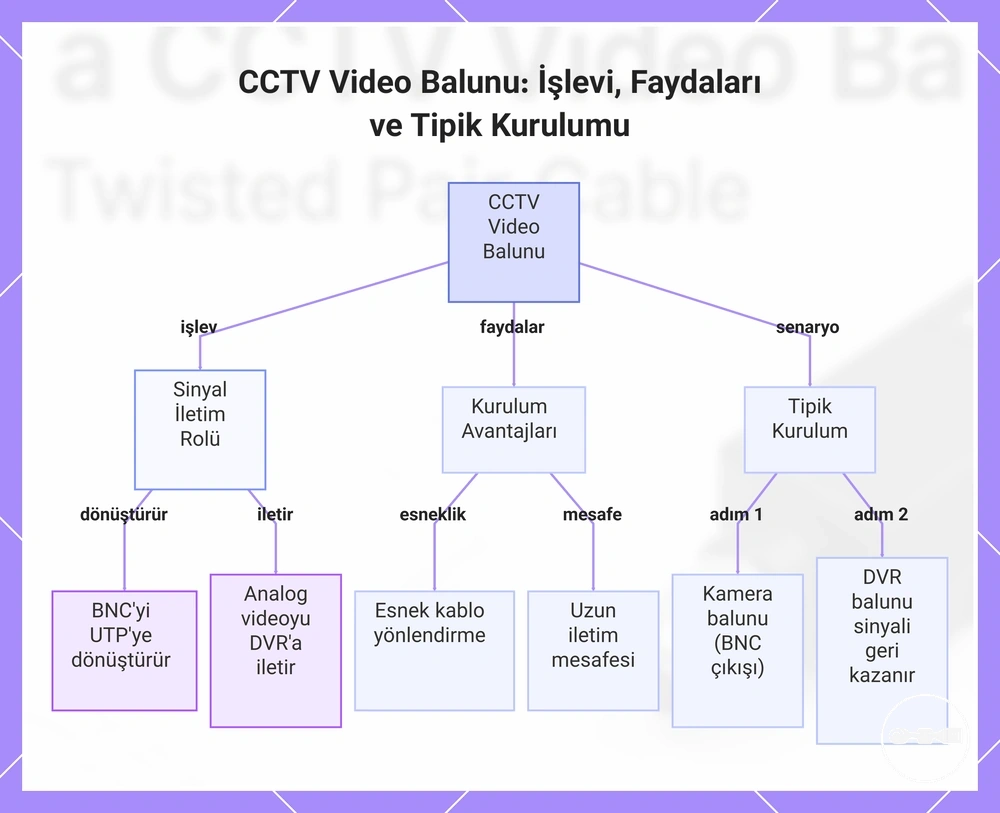

Bu grafik, bir CCTV video balununun temel işlevini, kurulum avantajlarını ve pratik kamera kurulumlarındaki tipik düzenini gösterir.

CCTV Video Balunları UTP ve Bükümlü Çift Kablolama Üzerinden Nasıl Video İletir

CCTV video balunu, sinyali yapısal kablolama hatlarına uygun dengeli bir formata dönüştürerek CCTV video iletimini bükümlü çift kablo ve UTP üzerinden sağlar. Bu, koaksiyel kablonun tek başına sınırlı kalabileceği daha uzun mesafelerde kararlı CCTV video iletimini destekler.

İletim süreci sinyal dengesine dayanır. CCTV video balunu, bükümlü çift kablonun elektriksel özelliklerini analog CCTV video sinyalleriyle uyumluluğu artıracak şekilde hizalar. Bu sinyal dengesi, kurulum koşullarına ve kablo kalitesine bağlı olarak değişebilen UTP kablolama üzerinden iletimi etkileyebilecek paraziti azaltarak gürültü bastırmayı destekler. Sonuç olarak, özellikle mesafe ve yönlendirme karmaşıklığı arttığında, birçok CCTV sistemi düzeninde iletim kararlılığı iyileşebilir. Varlık-nitelik terimleriyle ifade edilirse, kablo türü (UTP / bükümlü çift kablo), CCTV video iletim kararlılığını doğrudan etkileyen sinyal davranışını (denge ve parazit yönetimi) belirler. Bu davranışlar, yapısal kablolama tasarımı değerlendirilirken genellikle CCTV video balunları nasıl çalışır ve UTP kablo gereksinimleri ile birlikte incelenir.

Basit bir akış örneğinde, bir CCTV kamera, doğrudan koaksiyel iletim yerine bir CCTV video balunu kullanarak UTP tabanlı bağlantı üzerinden video sinyalini gönderir. Sinyal, bükümlü çift kablolama aracılığıyla kayıt sistemine gider ve burada başka bir balun DVR girişi için uyumluluğu yeniden sağlar. Bu kurulum, tipik kurulum ortamlarında kullanılabilir kararlılığı korurken daha esnek yönlendirme ile CCTV video iletimine olanak tanır.

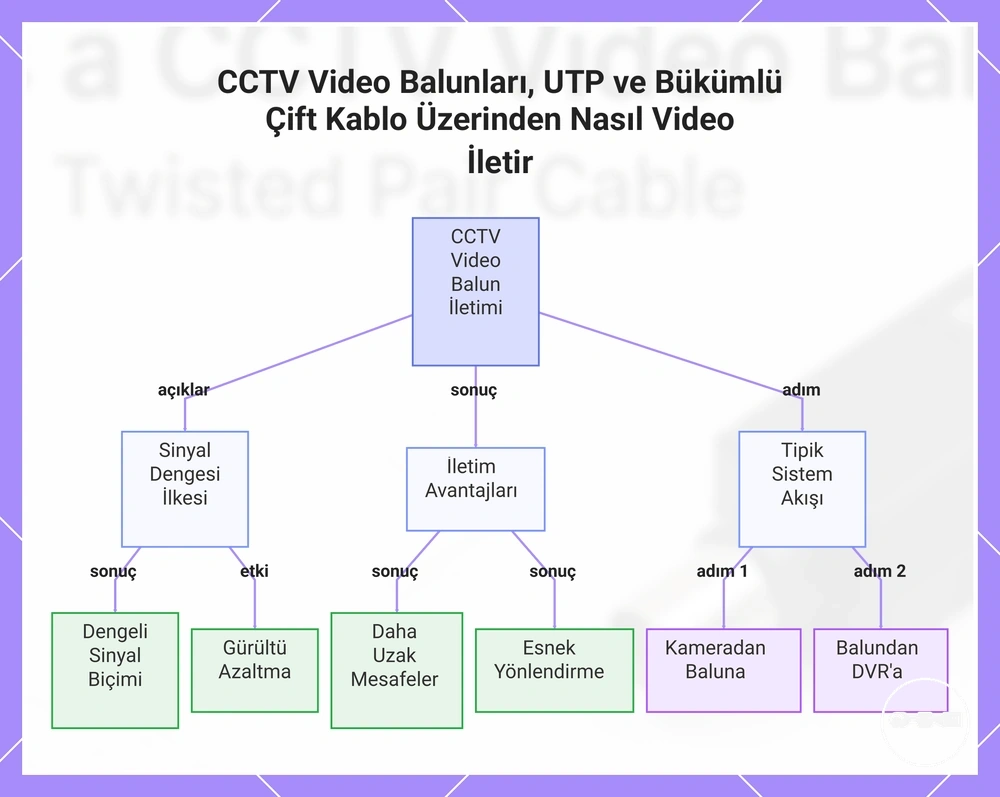

Bu grafik, bir CCTV video balununun UTP ve bükümlü çift kablo üzerinden video iletimini, sinyal dengesi ilkesi, iletim avantajları ve tipik bir sistem akışı dahil olmak üzere göstermektedir.

CCTV Sistemlerinde Neden CCTV Video Balunları Koaksiyel Kablo Yerine Kullanılır

CCTV sistemi tasarımları, kurulum esnekliği, iyileştirme gereksinimleri, iletim mesafesi ihtiyaçları ve maliyet verimliliğine bağlı olarak koaksiyel kablo yerine balun tabanlı UTP kablosu kullanabilir. Seçim genellikle mevcut altyapının kapsamlı bir yeniden kablolama olmadan genişletme veya uyarlamayı ne kadar destekleyebileceğine göre belirlenir.

Bir CCTV sisteminde koaksiyel kablo ile UTP kablosu arasındaki seçim, evrensel bir tercihten ziyade kurulum bağlamına bağlıdır. Koaksiyel kablo doğrudan, geleneksel düzenlerde kullanılırken, balun arayüzlü UTP kablosu mevcut yapısal kablolamanın yeniden kullanıldığı veya genişletildiği iyileştirme projelerini destekleyebilir. Yönlendirme kısıtlamaları veya karma altyapı mevcut olduğunda kurulum esnekliği daha yüksek olabilirken, maliyet verimliliği malzeme kullanımı ve işçilik gereksinimlerine bağlı olarak değişebilir. Sistem genişletme senaryolarında, balun tabanlı kurulumlar tam kablo değişimi gerektirmeden daha ölçeklenebilir yapılandırmaları destekleyebilir. Bu hususlar, uygun bir CCTV sistemi tasarım yaklaşımı seçilirken genellikle aktif ve pasif balun türleri ile birlikte değerlendirilir.

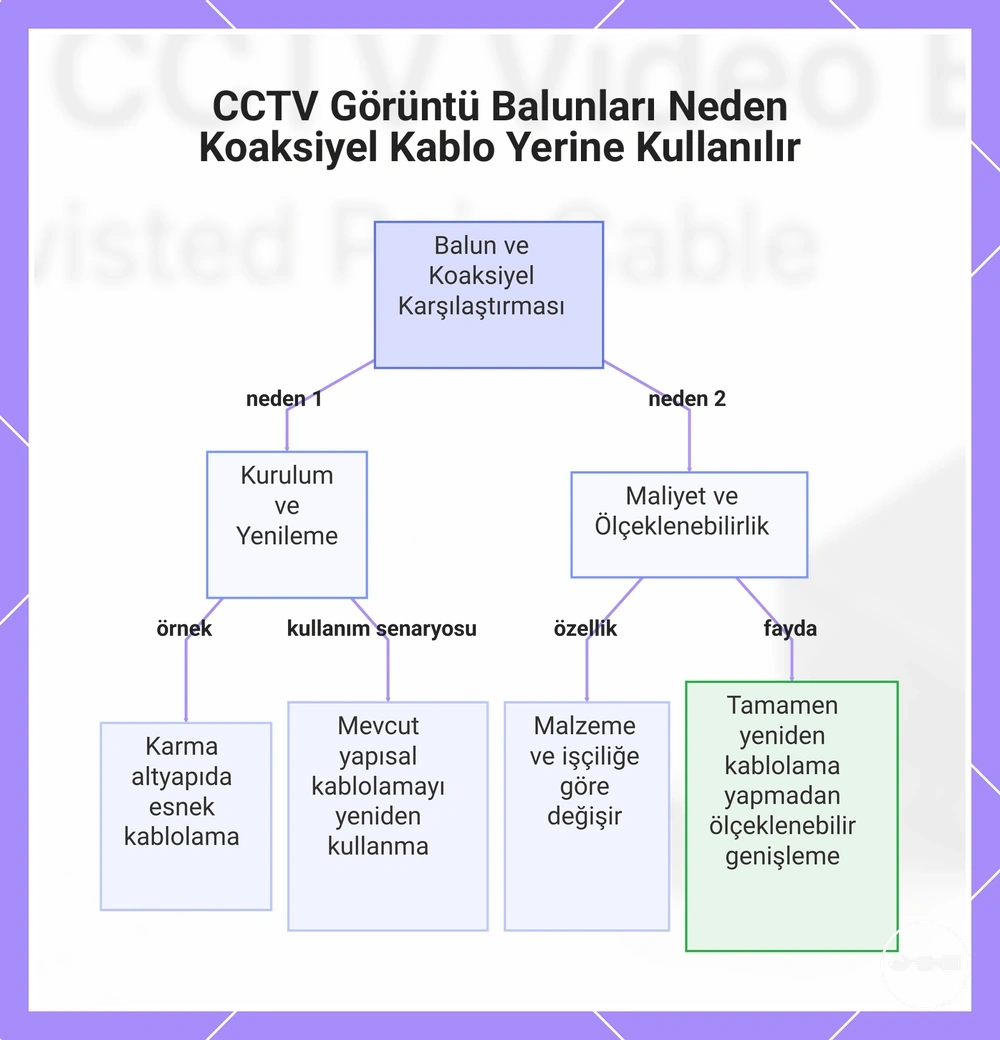

Bu grafik, balun tabanlı UTP kablosu ile koaksiyel kablo arasında seçim yaparken, kurulum bağlamı ve maliyet ölçeklenebilirliği dahil olmak üzere temel karar faktörlerini açıklar.

CCTV Balunu ve Koaksiyel Kablo: Sinyal İşleme ve Kurulumda Temel Farklar

CCTV video iletiminde iki ana yaklaşım karşılaştırılır: koaksiyel kablo ve balun tabanlı UTP kablosu. Her biri sinyal davranışı ve kurulum gereksinimlerini farklı şekilde ele alır. Aralarındaki seçim, bir CCTV sisteminin sinyal işleme, parazit kontrolü ve kurulum koşulları için nasıl tasarlandığına bağlıdır.

Koaksiyel kablo, sabit kurulumlarda öngörülebilir davranış sağlayabilen ancak sistem düzenleri değiştiğinde daha az esnek olabilen tek bir özel yol ile doğrudan CCTV video sinyali işlemeyi destekler. Balun tabanlı UTP iletimi, CCTV video sinyalini bükümlü çift ortamlarına uyarlar ve özellikle mevcut altyapının yeniden kullanıldığı iyileştirme projelerinde kurulum esnekliğini artırabilir. Parazit direnci, ortama ve kablo kalitesine bağlı olarak farklılık gösterir; koaksiyel kablo ekranlamaya, balun kurulumları ise dengeli iletim özelliklerine dayanır. Mesafe ve performans açısından, her iki yaklaşım da CCTV video iletimini destekleyebilir, ancak sonuçlar kurulum kalitesine, kablo türüne ve sistem tasarımına göre değişir. Kurulum kararları genellikle maliyet verimliliği, mevcut altyapı ve CCTV sisteminin yeni mi kurulduğu yoksa genişletildiğinden etkilenir. Bu tasarım seçimleri, kablo türleri arasındaki arayüz noktalarında kullanılan CCTV video balun konnektörleri ile ilişkili olabilir.

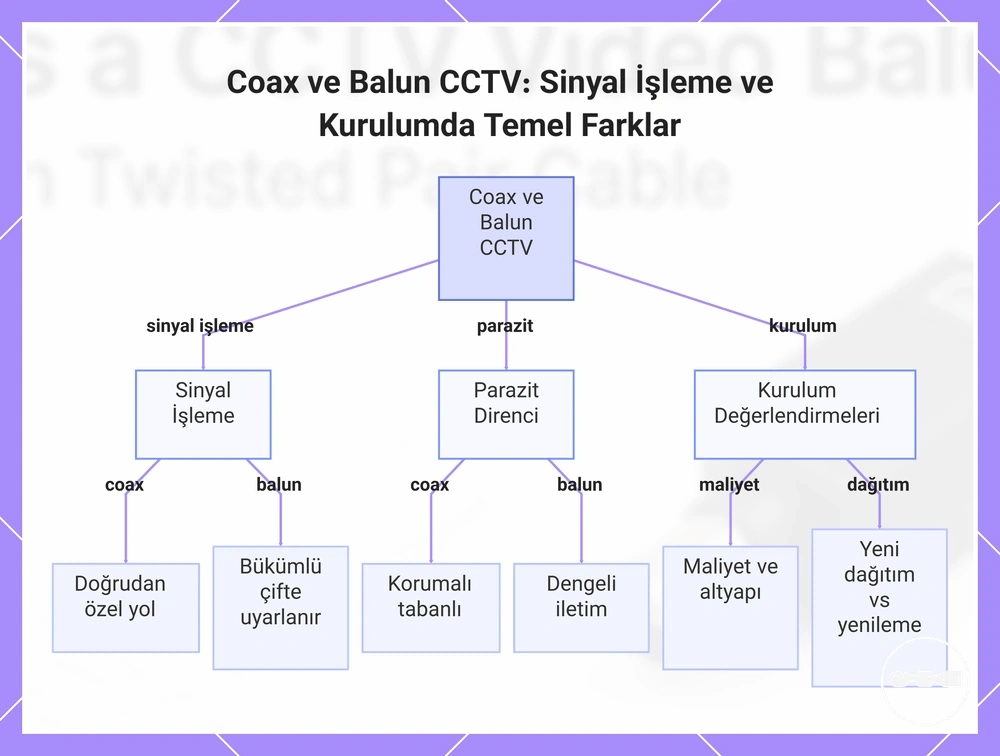

Bu grafik, CCTV'de koaksiyel kablo ve balun tabanlı UTP iletimini karşılaştırarak sinyal işleme, parazit direnci ve kurulum faktörlerine odaklanır.

Bir CCTV Video Balunu İçindeki Temel Sinyal İşlevleri ve Elektriksel Roller

CCTV video balunu, bağlı kablo sistemleri arasındaki elektriksel davranışı yöneterek CCTV video iletimini destekleyen bir iç sinyal arayüz bileşenidir. Rolü, empedans uyumu ve sinyal dengesi gibi kontrollü sinyal işleme mekanizmaları aracılığıyla kararlılığı sürdürmeye odaklanır.

Bir CCTV video balununun iç işlevi, CCTV video iletimi sırasında empedans uyumu, sinyal dengesi ve gürültü azaltmayı nasıl koordine ettiğine dayanır. Empedans uyumu, bağlı hatlar arasındaki elektriksel özellikleri hizalamaya yardımcı olur ve kurulum koşulları ile kablo kalitesine bağlı olarak daha kararlı CCTV video davranışını destekleyebilir. Sinyal dengesi, elektriksel özellikleri iletim yolu boyunca dağıtır ve elektriksel olarak aktif ortamlarda paraziti azaltarak gürültü bastırmaya katkıda bulunabilir. Bu birleşik işlevler, balunun orijinal video içeriğini değiştirmeden iletim davranışını nasıl işlediğini şekillendirir. Ortaya çıkan etki, sinyal işlemede genellikle iyileştirilmiş kararlılıktır; ancak gerçek performans sistem düzenine, mesafeye ve çevresel parazit faktörlerine bağlı olarak değişebilir.
