CCTV-Video-Baluns mit Stromversorgung als kombinierte Video- und Stromübertragungslösung für CCTV-Systeme
CCTV-Video-Baluns mit Stromversorgung bezeichnen einen kombinierten Übertragungsansatz, bei dem CCTV-Video-Baluns sowohl die Video-Signalübertragung als auch die Stromübertragung innerhalb eines CCTV-Systems unterstützen. Diese Konfiguration nutzt in der Regel CAT5-Kabel und Twisted-Pair-Verkabelung, um Video-Signal und elektrische Stromversorgung über eine gemeinsame Infrastruktur zu führen, wodurch in geeigneten Konfigurationen die Notwendigkeit separater Leitungen für Video-Signal und Stromversorgung reduziert wird.
Die Entscheidung für den Einsatz von CCTV-Video-Baluns mit Stromversorgung hängt vom Installationsszenario ab, einschließlich des Gesamtentwurfs des CCTV-Systems, der verfügbaren CAT5-Kabelinfrastruktur und der Frage, wie die Stromübertragungsanforderungen mit den Gegebenheiten von Entfernung und Anordnung übereinstimmen. In vielen Fällen kann die Twisted-Pair-Verkabelung eine vereinfachte Planung unterstützen, jedoch kann die Leistung sowohl der Video-Signalstabilität als auch der Stromversorgung je nach Systementwurf und Umgebungsfaktoren variieren.
Dieser Abschnitt bietet eine übergeordnete Betrachtung von CCTV-Video-Baluns mit Stromversorgung als Planungsaspekt im CCTV-Systementwurf und konzentriert sich darauf, wann und warum dieser kombinierte Ansatz gewählt wird, bevor detailliertere Vergleiche und funktionale Definitionen folgen.
Was CCTV-Video-Baluns mit Stromversorgung sind und wie sie sich von Standard-Video-Balun-Konfigurationen unterscheiden
CCTV-Video-Baluns mit Stromversorgung sind eine kombinierte Übertragungskomponente, die sowohl Video-Signal als auch elektrische Stromversorgung über Twisted-Pair-Verkabelung mittels CAT5-Kabel in einem CCTV-System überträgt. Dieser Aufbau unterstützt sowohl die Video-Signalübertragung als auch die Stromübertragung durch eine gemeinsame Verkabelungsstruktur, abhängig davon, wie das CCTV-System und das Installationsszenario konfiguriert sind.

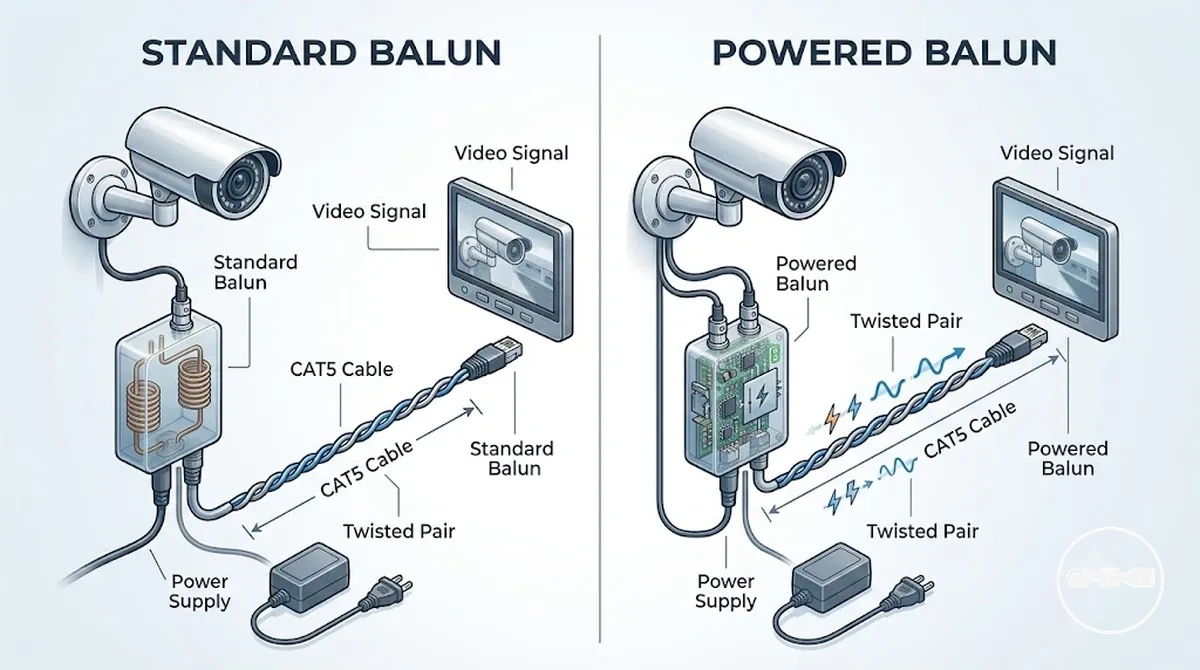

Im Vergleich zu Standard-CCTV-Video-Baluns, die sich in der Regel nur auf die Übertragung von Video-Signalen über Twisted Pair konzentrieren, erweitert die Version mit Stromversorgung die Funktionalität, indem sie auch die Stromversorgung über denselben Verkabelungsansatz unterstützt. Diese Unterscheidung wird bei der Bewertung der Systemanforderungen relevant, insbesondere im Hinblick auf die Installationsplanung und die Handhabung der Stromübertragung im gesamten Aufbau.
Der Hauptunterschied liegt in den Prioritäten des Systementwurfs, bei dem Standard-Baluns sich auf die Video-Signalübertragung konzentrieren, während Varianten mit Stromversorgung sowohl Video-Signal- als auch Stromversorgungsaspekte integrieren. Die Eignung jeder Option hängt von den CCTV-Systemanforderungen, den Bedingungen der Twisted-Pair-Verkabelung und der Planung der Stromverteilung im Installationsszenario ab.
Video und Strom über CAT5-CCTV-Systeme und wie die kombinierte Übertragung in der Praxis funktioniert

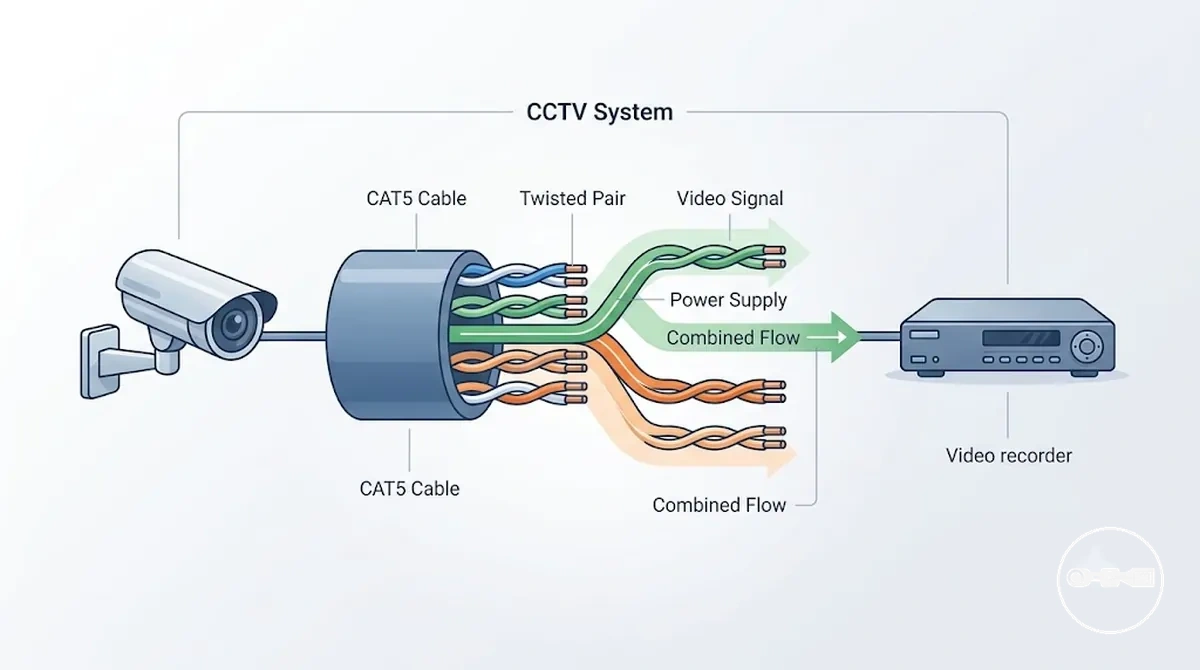

Video und Strom über CAT5-CCTV-Systeme bezeichnet eine systemweite Konfiguration, bei der CCTV-Systeme sowohl Video-Signal als auch elektrische Stromversorgung über CAT5-Kabel mittels Twisted-Pair-Verkabelung übertragen. Dieser kombinierte Übertragungsansatz ermöglicht es, dass Video-Signal und Stromversorgung innerhalb derselben physischen Verkabelungsstruktur koexistieren, während sie dennoch separate funktionale Rollen im CCTV-System erfüllen.
In der Praxis funktioniert die kombinierte Übertragung, indem organisiert wird, wie Video-Signal und Stromversorgung über Twisted-Pair-Leiter innerhalb desselben CAT5-Kabels geführt werden. Der CCTV-Systementwurf bestimmt, wie diese Ströme interagieren, und die Stabilität kann je nach Installationsszenario, Kabelqualität und Gesamtsystemkonfiguration variieren, die festlegt, wie Stromverteilung und Video-Signalübertragung über den Aufbau hinweg ausbalanciert werden.
Passive Video-Strom-Balun-Systeme und wann passive Konfigurationen verwendet werden

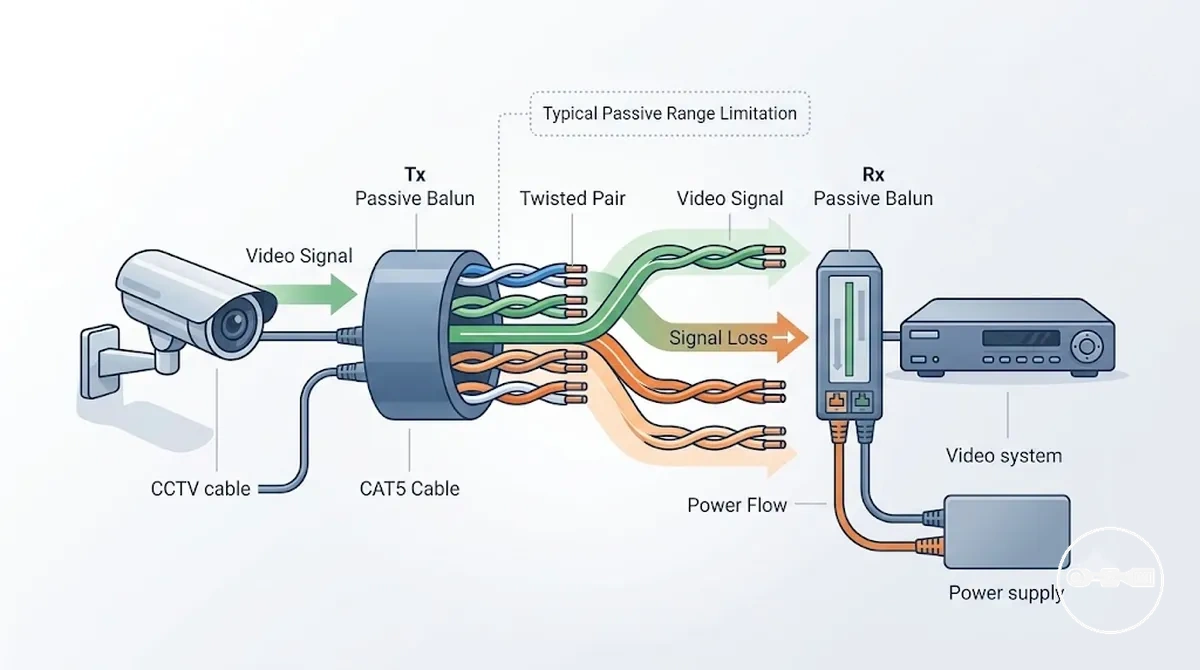

Passive Video-Strom-Balun-Systeme sind nicht verstärkte CCTV-Übertragungsgeräte, bei denen Schlüsselattribute wie Strombelastbarkeit, Signalstabilität und Übertragungsqualität von Kabellänge, Installationsbedingungen und der Gesamtsystemkonfiguration abhängen. Sie übertragen Video-Signale über Twisted-Pair-CAT5-Verkabelung und können je nach Auslegung des CCTV-Systems eine begrenzte Stromübertragung unterstützen.
Die Hauptbeschränkungen passiver Konfigurationen betreffen Signaldämpfung, Spannungsabfall und Empfindlichkeit gegenüber elektrischen Störungen, da keine interne Verstärkung zur Stabilisierung der Übertragung vorhanden ist. Daher hängt die Leistung stark von externen Faktoren wie Kabelqualität, Verlegungsentfernung und der Art der Stromeinspeisung in das System ab, was die Gesamtstabilität in verschiedenen Installationsszenarien beeinflussen kann.
Passive Video-Strom-Balun-Systeme werden in der Regel gewählt, wenn die Systemanforderungen innerhalb begrenzter Betriebsbedingungen bleiben und einfachere Anordnungen vorliegen, bei denen externe Faktoren leichter kontrolliert werden können. In anspruchsvolleren Konfigurationen werden sie oft mit anderen Optionen wie aktive und passive CCTV-Video-Baluns verglichen, um zu bestimmen, welche Konfiguration besser zu den Installationsbeschränkungen und Systementwurfsanforderungen passt.
CCTV-Balun-Stromkabel und Stromversorgungsmethoden in Video-Strom-Balun-Konfigurationen
Die Kompatibilität des CCTV-Balun-Stromkabels hängt von der korrekten Spannungsanpassung zwischen Stromversorgung, Balun-Eingang und dem angeschlossenen CCTV-Gerät sowie von geeignetem Anschlusstyp und Abschlussverfahren ab. Wenn diese Bedingungen nicht aufeinander abgestimmt sind, kann die Stabilität der Stromversorgung variieren und die Systemleistung kann je nach Installationsaufbau inkonsistent werden.
Die Stromversorgungsmethoden in Video-Strom-Balun-Konfigurationen variieren in der Regel danach, wie der Strom in das System eingespeist wird, einschließlich direkter Gleichstromversorgung oder kombinierter Übertragung über strukturierte Kabelwege. Das Gesamtverhalten hängt vom Systementwurf, den Kabelbedingungen und der Verteilung des Stroms neben dem Video-Signal innerhalb der CCTV-Architektur ab.
Die Auswahl der Anschlüsse und die Qualität des Abschlusses beeinflussen ebenfalls die Kompatibilität, insbesondere wenn in derselben Installation unterschiedliche Kabeltypen verwendet werden. Weitere Details zur Integration können unter Stromleitungen und Anschlusstypen nachgelesen werden, insbesondere bei der Abstimmung von Spannungsstabilität und korrekten physischen Verbindungen in CCTV-Balun-Systemen.

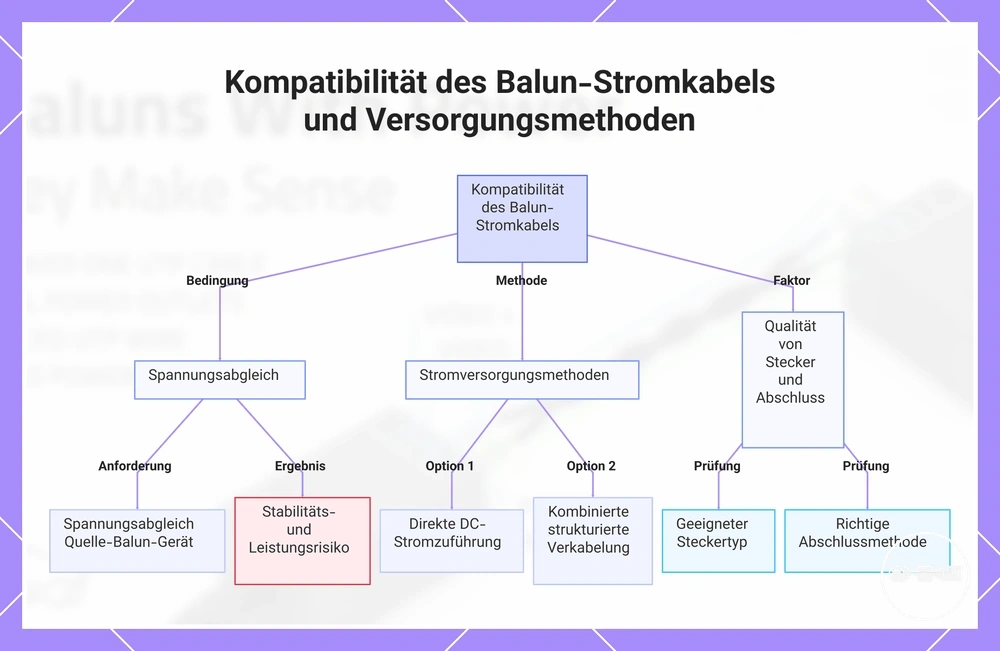

Dieses Diagramm zeigt die wichtigsten Bedingungen für die Kompatibilität des Balun-Stromkabels in CCTV-Systemen, einschließlich Spannungsabgleich, Steckerqualität und die beiden Hauptmethoden der Stromversorgung.
Video-Strom-Balun-Verbindungsmethoden einschließlich Verdrahtungsmuster und Abschlussverfahren
Video-Strom-Balun-Verbindungsmethoden bezeichnen die strukturierte Art und Weise, wie Video-Signalpaare und Stromleiter innerhalb der CCTV-Twisted-Pair-Verkabelung organisiert werden, wobei korrekte Paarung und Abschlusslogik eine konsistente Übertragung im gesamten System sicherstellen.
Verdrahtungsmuster in diesen Konfigurationen hängen davon ab, wie CAT5-Leiter zwischen Videoübertragung und Stromversorgung aufgeteilt werden, wobei die Leistungsstabilität in der Regel davon beeinflusst wird, wie genau die Paare eingehalten und wie die Abschlüsse an jedem Endpunkt ausgeführt werden.
Abschlussverfahren bestimmen, wie die Verkabelungsschnittstelle sowohl auf Kamera- als auch auf Empfängerseite abgeschlossen wird, wobei inkonsistente oder gemischte Abschlüsse je nach Anordnung und Installationsbedingungen zu Instabilität im Signalverhalten führen können.
Die strukturierte Verkabelungslogik in CCTV-Balun-Systemen trennt Videopaare von Stromleitern, um das Störungsrisiko zu verringern, während vorhersagbare Routing-Pfade erhalten bleiben, die unter normalen Installationsbedingungen ein stabiles Systemverhalten unterstützen.
Der Installationskontext und die Konsistenz der Verkabelung beeinflussen oft die Gesamtzuverlässigkeit, weshalb strukturierte Methoden üblicherweise mit allgemeinen Praktiken wie sicheren Installationsschritten und detaillierten Verdrahtungsreferenzen wie Verdrahtung von CCTV-Video-Baluns abgestimmt werden.

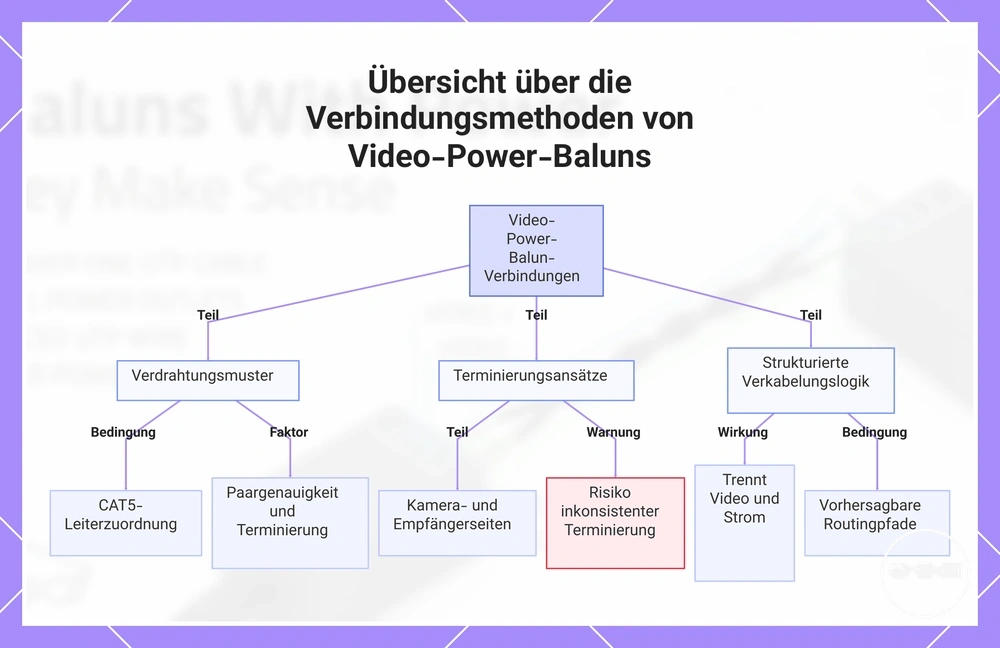

Dieses Diagramm zeigt die Schlüsselkomponenten der Verbindungsmethoden von Video-Power-Baluns: Verdrahtungsmuster, Terminierungsansätze und strukturierte Verkabelungslogik und erläutert, wie jede zu einer stabilen CCTV-Übertragung beiträgt.
CCTV-Strom-Balun-Distanzgrenzen und Signal-Leistungsaspekte über CAT5/CAT6-Kabel
Die Distanzgrenzen von CCTV-Strom-Baluns hängen davon ab, wie die Kabellänge sowohl die Video-Signalintegrität als auch die Stabilität der Stromversorgung beeinflusst, wobei eine größere Entfernung typischerweise eine stärkere Dämpfung und einen höheren Spannungsabfall über CAT5- oder CAT6-Verkabelung mit sich bringt. :contentReference[oaicite:0]{index=0}
Mit zunehmender Entfernung kann die Videoübertragungsqualität aufgrund von Signalschwächung und höherer Störungsempfindlichkeit allmählich nachlassen, während die Stromversorgung je nach Leiterqualität und Systemlastbedingungen weniger stabil werden kann. Diese Effekte sind bedingt und variieren mit Installationsanordnung, Kabelqualität und Gesamtsystemkonfiguration.
Leistungsaspekte bei längeren Strecken konzentrieren sich auf die Aufrechterhaltung eines akzeptablen Gleichgewichts zwischen Signalqualität und Stromeffizienz, wobei strukturierte Verkabelungsplanung und ordnungsgemäße Systemplanung dazu beitragen, Verschlechterungsrisiken zu verringern, ohne sie vollständig zu beseitigen.
Für einen breiteren Kompatibilitätskontext wird das Distanzverhalten oft zusammen mit strukturierten Verkabelungskategorien und den in Distanzgrenzen des Kabels beschriebenen Einschränkungen bewertet, die beeinflussen, wie CAT5/CAT6-Wahl die Gesamtleistung des CCTV-Balun-Systems beeinflusst.

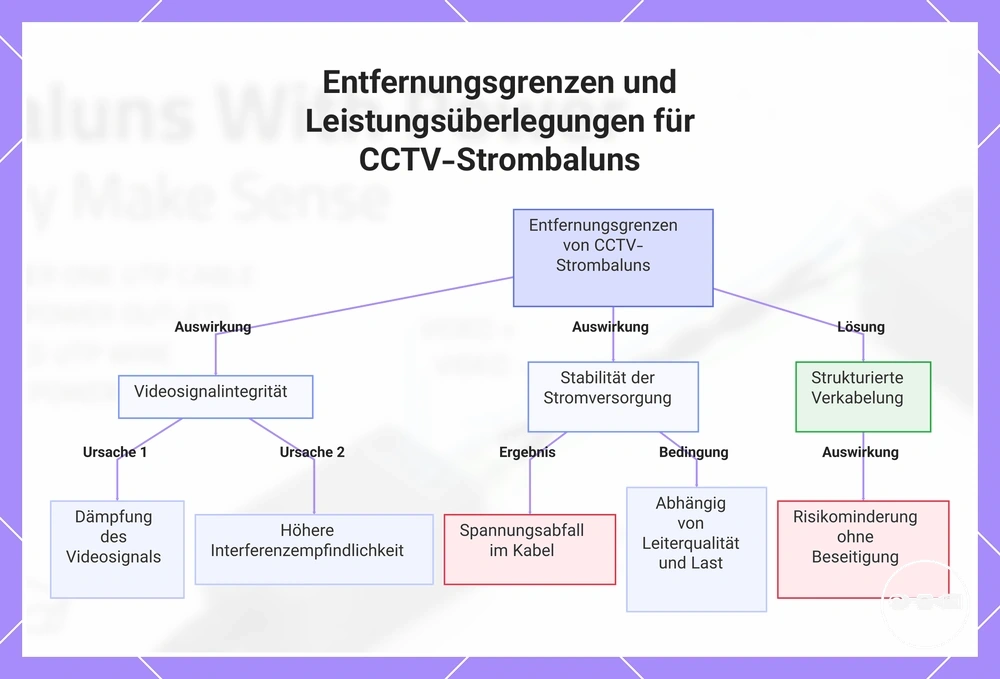

Diese Grafik zeigt, wie zunehmende Kabellänge die Videosignalintegrität und die Stabilität der Stromversorgung bei CCTV-Strombaluns beeinflusst, sowie die Minderung durch strukturierte Verkabelung.
Systemanforderungen, Kamera-Kompatibilität und Konfigurationseinschränkungen für CCTV-Video-Baluns mit Stromversorgung
Die Systemanforderungen für CCTV-Video-Baluns mit Stromversorgung hängen vom CCTV-Kameratyp, den Spannungsanforderungen und dem Kabelzustand ab, wobei jeder Faktor beeinflusst, ob eine stabile Videoübertragung und Stromversorgung in einer bestimmten Installationskonfiguration aufrechterhalten werden kann. :contentReference[oaicite:0]{index=0}
Die Kamera-Kompatibilität wird dadurch bestimmt, wie der Ausgabetyp und der Stromeingang der CCTV-Kamera mit dem Balun-System übereinstimmen, wobei Unterschiede zwischen Kameramodellen beeinflussen, wie zuverlässig Video-Signal und Strom über Twisted-Pair-Verkabelung übertragen werden können.
Spannungsanforderungen beeinflussen ebenfalls das Systemverhalten, da die Stabilität der Stromversorgung je nach Lastanforderung, Kabelwiderstand und Entfernung variieren kann, was die Gesamtzuverlässigkeit unter verschiedenen Installationsbedingungen beeinflussen kann.
Konfigurationseinschränkungen sind typischerweise mit Kabelqualität, Abschlussgenauigkeit und Verlegebedingungen verbunden, wobei Inkonsistenzen in diesen Elementen die gesamte Übertragungsstabilität beeinträchtigen können, ohne das zugrunde liegende Systemdesign zu verändern.

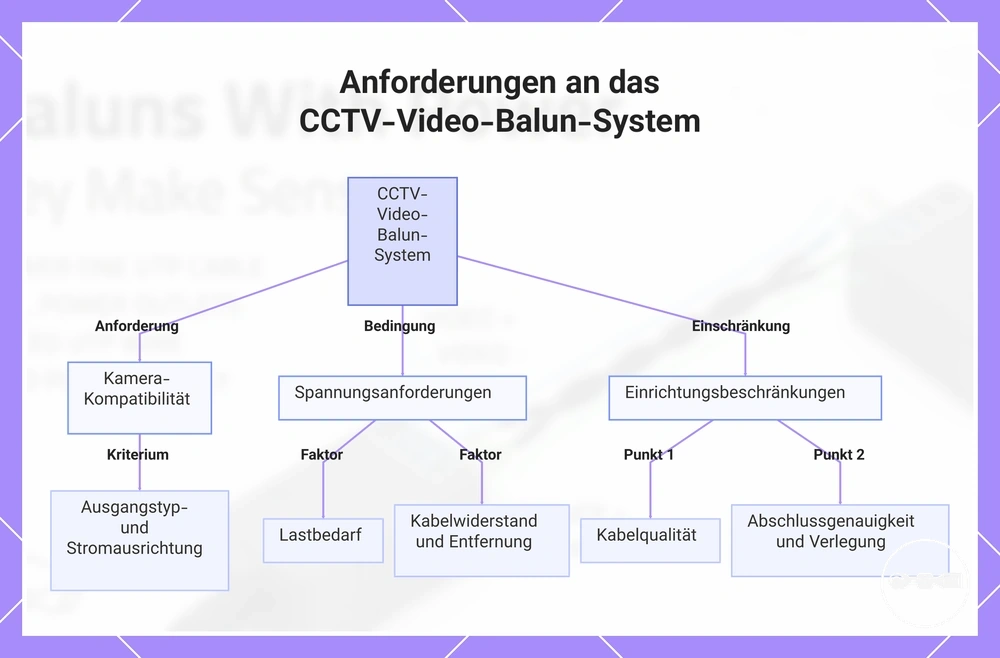

Diese Grafik zeigt die wichtigsten Faktoren für eine stabile Video- und Stromübertragung bei CCTV-Video-Balun-Systemen: Kamera-Kompatibilität, Spannungsanforderungen und Installationsbeschränkungen.
So wählen Sie CCTV-Video-Baluns mit Stromversorgung basierend auf Entfernung, Kabeltyp und Installationsszenario aus
Die Auswahl von CCTV-Video-Baluns mit Stromversorgung hängt von Entfernung, Kabeltyp und Installationsszenario ab, wobei jeder Faktor beeinflusst, wie zuverlässig Videoübertragung und Stromversorgung in einer gegebenen Konfiguration arbeiten können.
Die Entfernung ist eine primäre Einschränkung, da längere Kabelstrecken die Dämpfung und den Spannungsabfall erhöhen können, was je nach Systemlast und Installationsbedingungen sowohl die Videostabilität als auch die Stromkonsistenz beeinträchtigen kann.
Der Kabeltyp wie CAT5, CAT5e oder CAT6 kann das Signalverhalten durch Unterschiede in der Leiterqualität und Störfestigkeit beeinflussen, was bedeutet, dass die Leistung je nach Verlegung der strukturierten Verkabelung in der CCTV-Anordnung variieren kann.
Das Installationsszenario beeinflusst ebenfalls die Auswahl, insbesondere dort, wo Stromverteilung, Kamerapositionierung und Umgebungsbedingungen die Systemgrenzen beeinflussen. Der breitere Auswahlkontext kann mit Kaufkriterien für CCTV-Video-Baluns abgeglichen und mit Systemtypen wie aktive und passive CCTV-Video-Baluns verglichen werden, um die Systemanforderungen besser zu erfüllen.

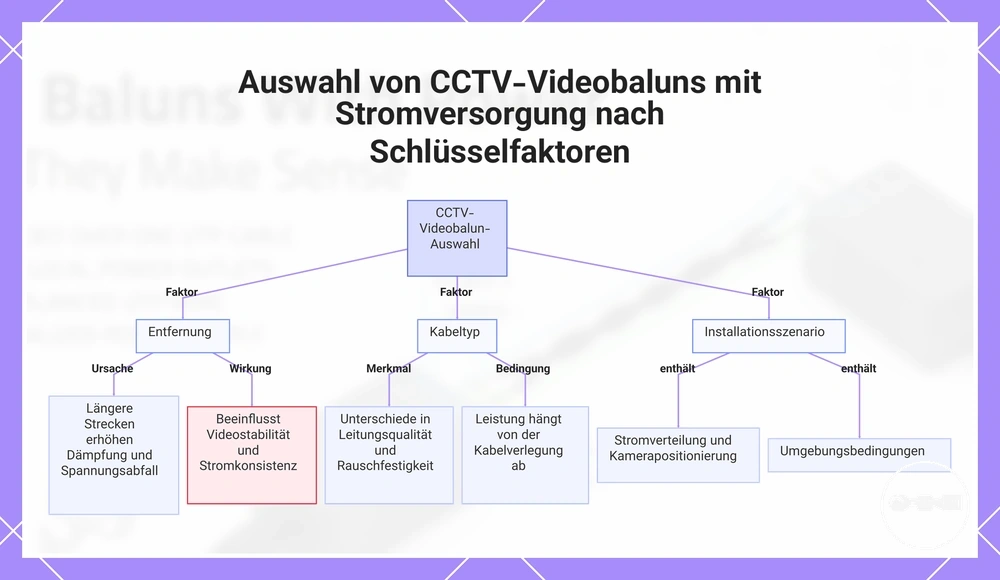

Diese Grafik zeigt die drei Schlüsselfaktoren für die Auswahl von CCTV-Videobaluns mit Stromversorgung: Entfernung, Kabeltyp und Installationsszenario, zusammen mit ihren spezifischen Auswirkungen und Bedingungen.
Häufige Verdrahtungsfehler und Signalprobleme bei CCTV-Video-Balun-Installationen mit Stromversorgung
Verdrahtungsfehler bei CCTV-Video-Balun-Installationen mit Stromversorgung führen typischerweise zu Signalverlust, instabilem Videoausgang oder inkonsistenter Stromversorgung, vor allem wenn die Leiterpaarung und der Abschluss nicht korrekt eingehalten werden.
Eine falsche Paarung der Twisted-Pair-Drähte ist eine häufige Ursache für Signalverschlechterung, wobei Video- und Stromleitungen sich gegenseitig stören können, wenn sie nicht ordnungsgemäß innerhalb der CAT5-Struktur getrennt sind. Lose oder inkonsistente Abschlüsse können ebenso intermittierende Signalausfälle und Spannungsinstabilität im gesamten System verursachen.
In einigen Fällen kann eine verpolte oder nicht übereinstimmende Verbindung zwischen Balun-Einheiten zu teilweisem oder vollständigem Videoausfall führen, während eine schlechte Kabelverlegung die Anfälligkeit für Störquellen erhöhen kann, die die Übertragungsstabilität beeinträchtigen.
Ordnungsgemäße Verdrahtungspraktiken, einschließlich konsistenter Paarausrichtung und sicherer Abschlüsse, sind zur Reduzierung dieser Probleme unerlässlich, wie in wiring CCTV video baluns beschrieben.
