Dépannage des baluns vidéo CCTV : absence d'image et perte de signal
Le dépannage des baluns vidéo CCTV pour absence d'image et perte de signal définit le cadre diagnostique permettant d'identifier pourquoi la transmission vidéo échoue ou se dégrade dans une chaîne de signal CCTV. Il se concentre sur le comportement des systèmes de baluns vidéo CCTV lorsque la vidéo disparaît, devient instable ou présente des distorsions sur des câbles UTP. Le contexte de dépannage traite chaque défaillance comme une rupture de la chaîne de signal plutôt que comme un défaut isolé. Cela inclut l'interaction entre l'intégrité du câble, la qualité des connecteurs, l'adaptation d'impédance et les limites de transmission à travers le système. Les symptômes tels que l'absence d'image, le scintillement ou le bruit sont interprétés comme des signaux diagnostiques indiquant où la rupture peut se produire. L'objectif de ce cadre est de permettre une reconnaissance structurée des défauts avant toute action corrective.
La perte de signal dans les systèmes de baluns vidéo CCTV peut survenir lorsqu'une ou plusieurs parties du chemin de transmission ne maintiennent plus une continuité électrique stable ou un équilibre de signal. Les facteurs contributifs courants peuvent inclure un câble UTP dégradé, des connecteurs desserrés ou oxydés, une inadéquation d'impédance entre les composants connectés, ou des problèmes de compatibilité entre différents types de baluns. Dans de nombreux cas, l'atténuation liée à la distance peut affaiblir le signal jusqu'à le rendre instable ou le faire disparaître complètement. Ces conditions n'indiquent pas un point de défaillance unique et fixe, mais un ensemble de causes possibles au niveau du système qui doivent être évaluées par l'observation des symptômes.
L'absence d'image et la distorsion d'image représentent des comportements de défaillance différents au sein de la même chaîne de signal. L'absence d'image indique généralement une interruption plus complète de la transmission du signal, où la sortie ne peut pas être reconstruite au niveau du récepteur. La distorsion d'image, quant à elle, se présente souvent comme une dégradation partielle du signal, telle que du bruit, des lignes défilantes ou une luminosité instable, où un certain niveau de transmission subsiste. Les deux scénarios peuvent partager des causes sous-jacentes telles que l'instabilité des connecteurs, la dégradation du câble ou une incompatibilité, mais ils présentent des schémas diagnostiques différents qui aident à localiser l'origine du défaut dans le système.
Comment les défaillances des baluns vidéo CCTV affectent la transmission du signal vidéo

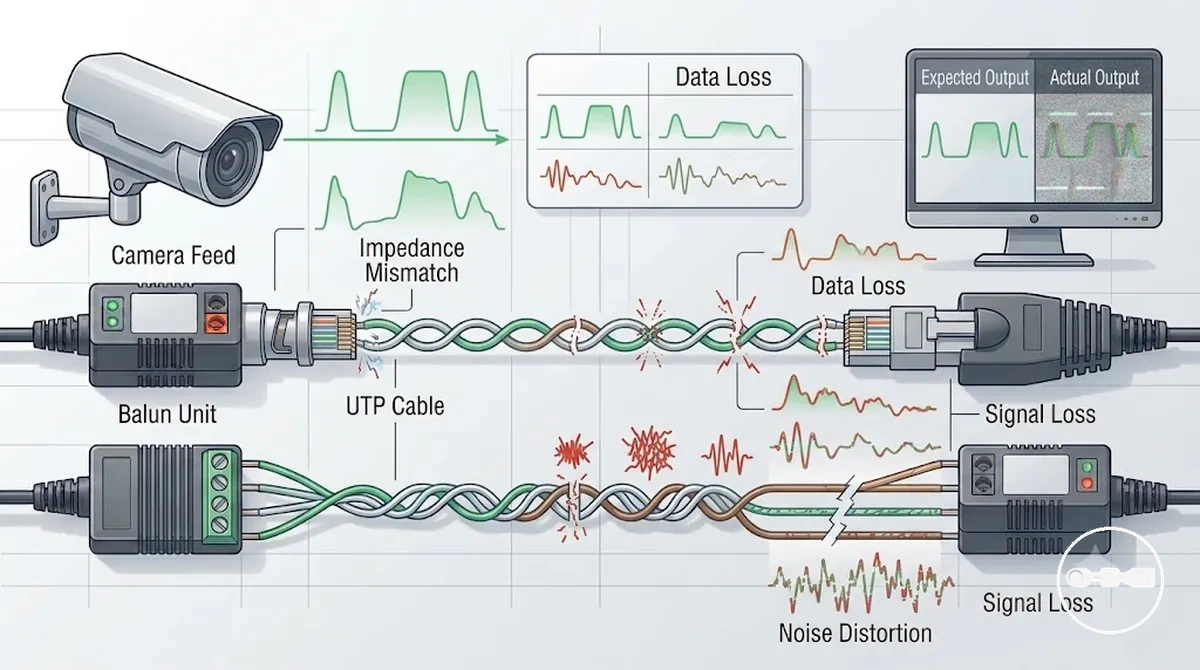

Les défaillances des baluns vidéo CCTV affectent la transmission du signal vidéo en perturbant la manière dont les signaux vidéo sont transportés sur le câble UTP entre les caméras et les enregistreurs, souvent par des modifications de l'équilibre du signal, du comportement d'impédance ou des niveaux d'atténuation. Ce mécanisme peut être compris dans le contexte du CCTV video baluns hub, où l'état du balun influence l'efficacité avec laquelle les signaux analogiques ou HD restent stables sur le chemin de transmission. Lorsqu'un balun vidéo CCTV devient défectueux, mal adapté ou dégradé, le flux du signal peut perdre en cohérence en fonction de la qualité du câble, de la distance et de la précision de terminaison. L'effet n'est pas toujours une rupture complète, mais une altération de l'intégrité du signal qui réduit la clarté ou la stabilité dans des conditions spécifiques.
L'impact sur la transmission est généralement lié à la manière dont l'équilibre électrique est maintenu sur le câblage à paires torsadées. Si une inadéquation d'impédance se produit entre les composants connectés, le signal peut se réfléchir ou s'affaiblir en cours de trajet, augmentant la probabilité de dégradation sur les longues distances de câble. Dans d'autres cas, l'atténuation peut réduire progressivement la force du signal jusqu'à ce que le récepteur ne puisse plus reconstruire un flux vidéo stable. Ces effets dépendent généralement de l'état combiné du balun, de l'environnement de câblage et de la qualité de terminaison plutôt que d'un seul défaut isolé.
Différentes conditions de défaillance peuvent influencer le comportement du signal de manière distincte. Un balun partiellement dégradé peut encore transmettre la vidéo, mais avec une stabilité réduite, tandis qu'une inadéquation ou un problème de connexion plus grave peut interrompre la transmission de manière plus significative. Le résultat varie en fonction de l'interaction de multiples facteurs au sein de la chaîne de signal, ce qui fait des défaillances des baluns vidéo CCTV un problème au niveau du système plutôt qu'un défaut ponctuel.
Problèmes courants des baluns vidéo CCTV : absence d'image, perte de signal et mauvaise qualité d'image

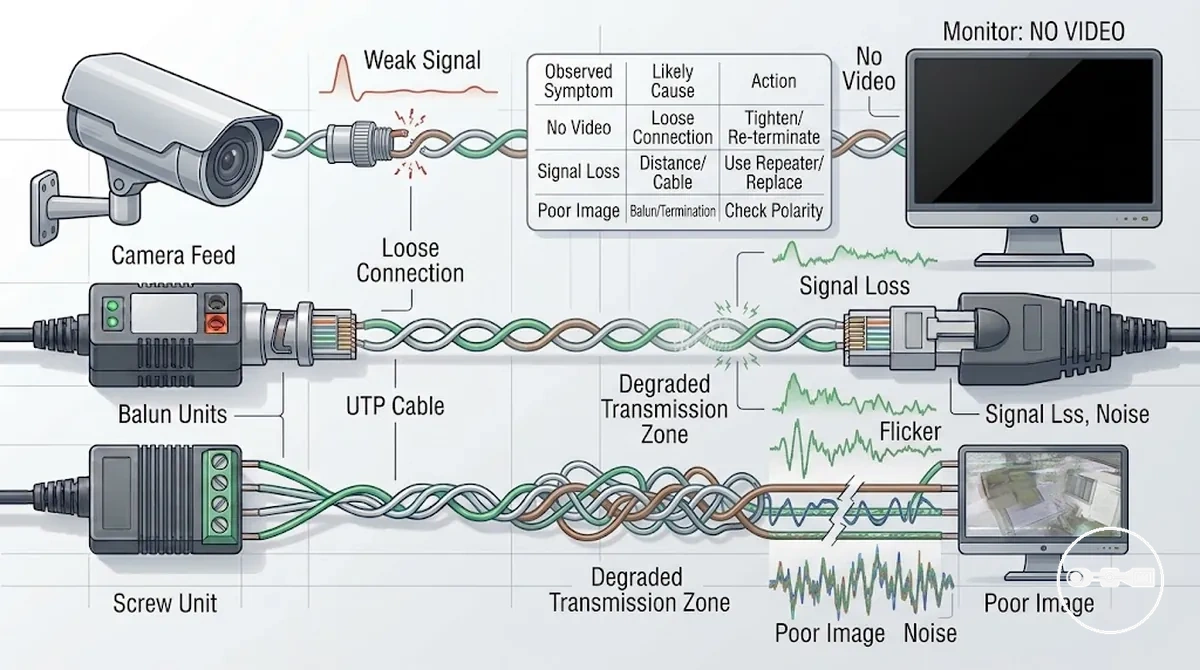

Les problèmes courants des baluns vidéo CCTV se manifestent sous trois groupes de symptômes principaux : absence d'image à l'écran, perte de signal intermittente et qualité d'image dégradée telle que bruit, scintillement ou distorsion défilante. Ces symptômes sont utilisés comme signaux de reconnaissance directs pour indiquer que le balun vidéo CCTV ou son chemin de transmission ne maintient pas une livraison vidéo stable sur la liaison UTP. Chaque symptôme reflète un niveau différent d'interruption du signal, allant de l'absence totale de sortie à une dégradation partielle de la clarté de l'image dans des conditions de câble variables.
L'absence d'image est généralement associée à une interruption complète du chemin du signal, qui peut survenir lorsque la continuité est rompue ou lorsqu'une connexion devient totalement instable. La perte de signal intermittente reflète souvent un chemin de transmission instable où le signal apparaît et disparaît, parfois lié à un contact irrégulier ou à des conditions de ligne fluctuantes. La mauvaise qualité d'image est généralement observée sous forme de bruit, d'images défilantes ou de distorsion visuelle, indiquant que le signal est toujours présent mais s'est dégradé pendant la transmission.
Ces schémas de symptômes peuvent souvent être regroupés en conditions système sous-jacentes telles que des états de circuit ouvert, des connexions desserrées ou peu fiables, ou une instabilité sur le chemin de transmission. La relation entre symptôme et condition n'est pas fixe, mais le schéma aide à cerner où le système de baluns vidéo CCTV peut défaillir dans la chaîne de signal globale.
Phénomènes d'interférence dans les systèmes de baluns vidéo CCTV : bruit, lignes horizontales et boucles de masse

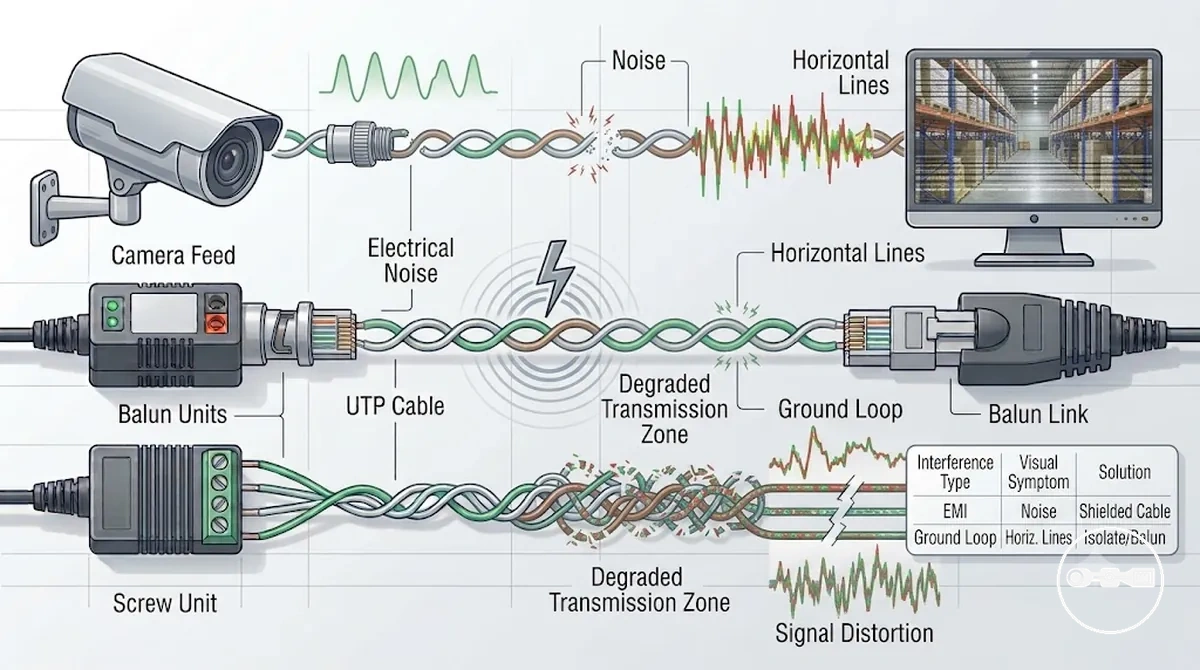

Les phénomènes d'interférence dans les systèmes de baluns vidéo CCTV se manifestent sous forme de distorsions visibles de l'image telles que du bruit, des lignes horizontales ou des artefacts défilants, causés par une influence électrique externe ou un déséquilibre de mise à la terre affectant la stabilité vidéo pendant la transmission. Ces phénomènes indiquent que le signal du balun vidéo CCTV est toujours présent mais perturbé par des conditions environnementales ou électriques, plutôt que complètement interrompu.
Le bruit d'interférence se manifeste généralement sous forme de perturbation visuelle de type statique qui réduit la clarté de l'image sans supprimer complètement le flux vidéo. Les lignes horizontales apparaissent souvent comme des bandes mobiles ou fixes sur l'écran, reflétant une instabilité introduite dans le chemin de transmission. Les effets de boucle de masse peuvent se présenter sous forme de distorsion défilante ou de variations de luminosité, souvent liés à des différences de potentiel électrique dans l'environnement du système.
Contrairement aux scénarios de perte totale de signal, la dégradation causée par les interférences maintient une sortie vidéo partielle tout en affectant la qualité et la stabilité. Cette distinction aide à identifier l'influence environnementale ou électrique comme facteur principal, plutôt qu'une rupture complète du chemin de transmission du balun vidéo CCTV.
Limites de distance des câbles et dégradation de la transmission des baluns vidéo CCTV

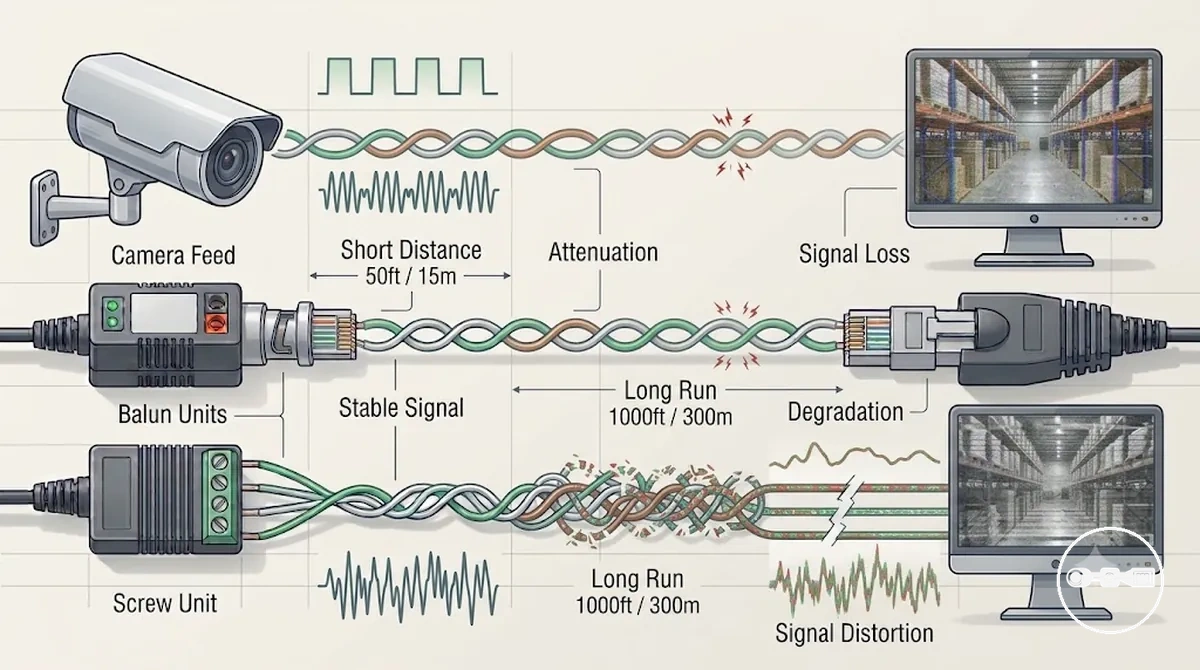

Les limites de distance des câbles et la dégradation de la transmission des baluns vidéo CCTV dépendent de la qualité du câble, du type de signal et des conditions environnementales, où l'augmentation de la longueur de transmission affecte généralement la stabilité du signal par une atténuation progressive et une réduction de l'intégrité vidéo globale. Lorsque la longueur du câble augmente, le système de baluns vidéo CCTV peut passer d'une transmission stable à une dégradation progressive selon la capacité du signal à maintenir son équilibre sur le support UTP.
À mesure que la distance augmente, les effets courants peuvent inclure un affaiblissement de la force du signal, une sensibilité accrue au bruit et une réduction de la clarté de l'image vidéo reçue. Ces conditions sont généralement progressives plutôt que brusques, ce qui signifie que le système peut continuer à fonctionner tout en présentant une perte de qualité progressive influencée par l'état du câble, la qualité de terminaison et l'environnement électrique externe.
La compatibilité d'ensemble des configurations de baluns vidéo CCTV dépend de la capacité du chemin de transmission à maintenir l'intégrité du signal sur la distance, les schémas de dégradation servant d'indicateurs que le système approche de sa limite opérationnelle effective dans les conditions d'installation données.
Défauts de connecteurs, de terminaison et de câblage provoquant une défaillance du signal vidéo CCTV
Les défauts de connecteurs, de terminaison et de câblage provoquant une défaillance du signal vidéo CCTV apparaissent généralement lorsque des connexions physiques instables, des terminaisons mal alignées ou une polarité de câblage incohérente affectent le chemin du signal, entraînant des symptômes tels qu'une vidéo intermittente, une distorsion ou une perte totale d'image. Lorsque ces symptômes se produisent, la cause probable se situe souvent au niveau des points de connexion ou de terminaison plutôt que dans le support de transmission lui-même.
Des raccords desserrés ou des connecteurs partiellement enfichés peuvent introduire des conditions de contact instables qui interrompent le flux continu du signal, tandis que des contacts oxydés ou contaminés peuvent réduire progressivement la qualité du signal jusqu'à ce que la vidéo devienne bruyante ou disparaisse. Les incohérences de câblage, notamment une polarité incorrecte ou des conducteurs mal appariés, peuvent déformer le comportement de transmission équilibré attendu dans les systèmes de baluns vidéo CCTV.
La qualité de terminaison joue un rôle clé dans le maintien d'une intégrité stable du signal, où une terminaison inadéquate ou dégradée peut créer des effets de type réflexion qui se manifestent par un scintillement ou une distorsion défilante. Ces problèmes dépendent souvent des conditions d'installation et peuvent varier selon les points d'un même système.
Dans de nombreux cas, le diagnostic de ces défauts implique de tracer comment la qualité de connexion évolue le long de la chaîne de signal, y compris aux points d'extrémité et aux jonctions. Plus de contexte sur les méthodes de connexion structurées peut être trouvé dans CCTV video balun connectors and termination options, qui traite de l'influence de la cohérence de terminaison sur la stabilité globale du signal.

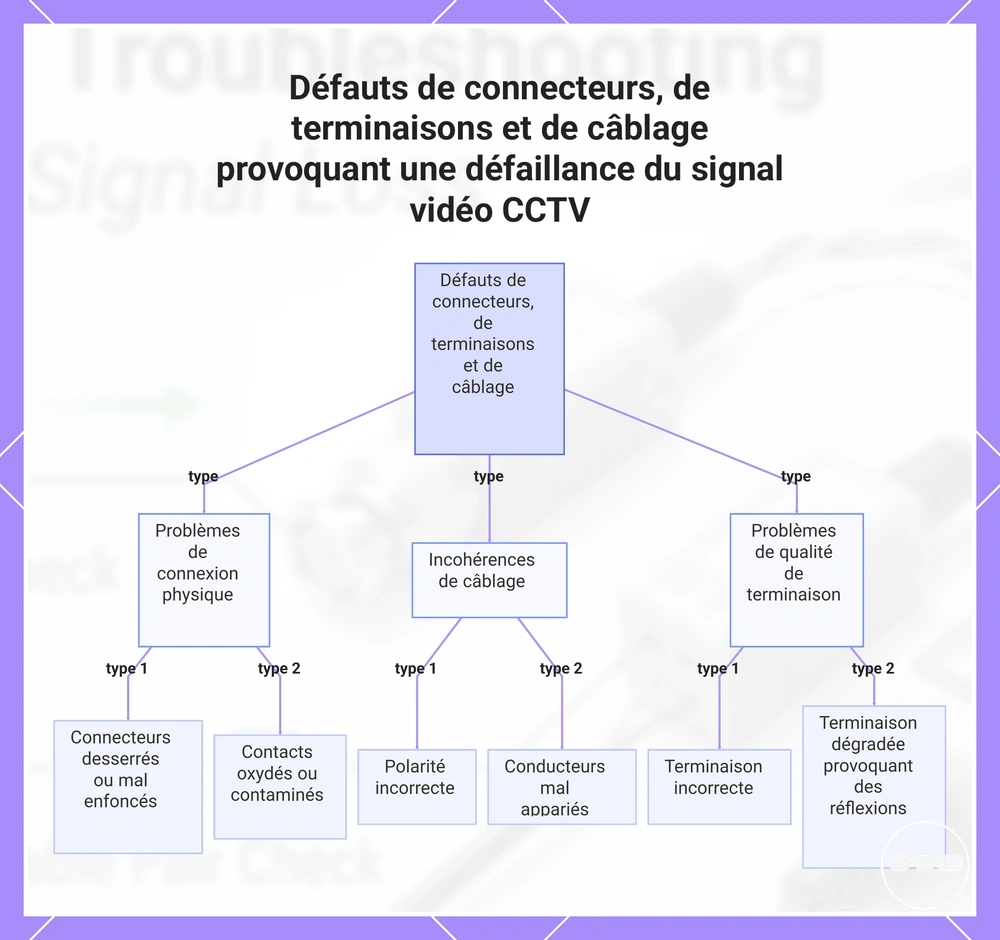

Ce graphique montre les trois principaux types de défauts de connexion qui perturbent les signaux vidéo CCTV, ainsi que des exemples spécifiques de chaque type de défaut.
Problèmes de compatibilité entre baluns vidéo CCTV actifs et passifs dans les scénarios de défaut
La compatibilité entre baluns vidéo CCTV actifs et passifs dépend de la méthode de traitement du signal, de l'alignement d'impédance et de l'adaptation au niveau du système, où des discordances entre les unités actives à amplification et les unités passives non amplifiées peuvent entraîner une transmission instable ou dégradée dans les scénarios de défaut.
Lorsqu'une incompatibilité se produit, les symptômes peuvent inclure une sortie faible, une vidéo scintillante ou un flux instable, souvent liés à des différences dans les niveaux de traitement du signal ou le comportement d'impédance entre le conditionnement actif du signal et l'équilibrage passif dans la chaîne de transmission.
Ces conditions de discordance sont parfois mieux comprises à travers les cas connexes de active and passive signal issues, où l'interaction entre différents types de baluns montre comment les limites de compatibilité peuvent affecter la stabilité vidéo dans des conditions de défaut.

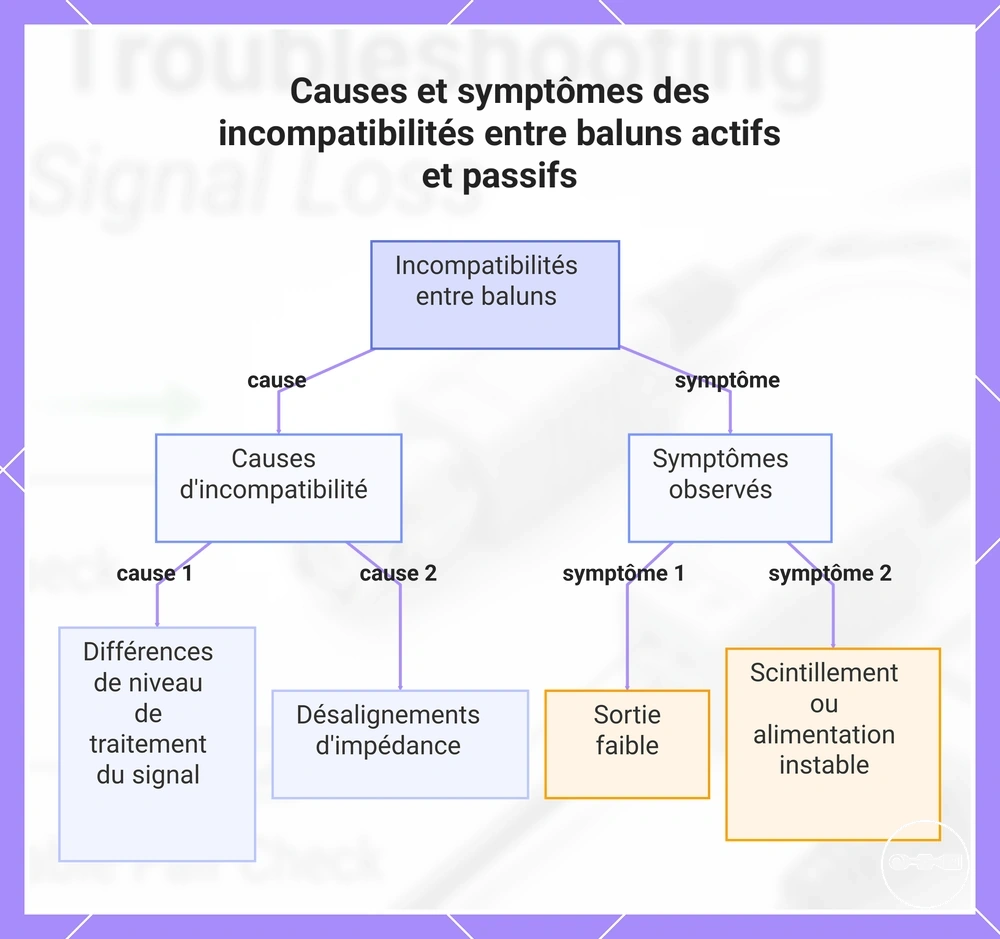

Ce graphique montre les principales causes et les symptômes observables des problèmes de compatibilité entre les baluns vidéo CCTV actifs et passifs dans les scénarios de défaut.
Processus de diagnostic structuré pour les problèmes de signal des baluns vidéo CCTV
Le processus de diagnostic structuré pour les problèmes de signal des baluns vidéo CCTV désigne une approche de dépannage organisée qui isole les défauts en analysant le comportement du signal étape par étape, plutôt que de se fier à des vérifications aléatoires ou isolées. Il se concentre sur la manière dont le système de baluns vidéo CCTV répond dans différentes conditions pour localiser la source d'instabilité ou de défaillance.
Le processus commence généralement par l'identification du schéma de symptôme global et l'observation du comportement du signal vidéo pendant les états de défaillance. Ces changements de comportement aident à indiquer si le problème est lié à un déséquilibre de transmission, à une instabilité de connexion ou à une perturbation liée à la compatibilité au sein du système.
Ensuite, le chemin du câble est segmenté logiquement pour déterminer où la dégradation ou l'interruption du signal peut se produire. Cette approche d'isolation permet de séparer les problèmes localisés des incohérences à l'échelle du système en comparant la continuité de signal attendue avec le comportement de sortie réel à différents points.
La dernière étape consiste à vérifier la qualité des connecteurs et les conditions de compatibilité sur l'ensemble de la chaîne de transmission. Cela inclut la vérification si des composants incompatibles ou des connexions instables contribuent à une performance de signal irrégulière, permettant une identification plus claire de la source de défaut sous-jacente.

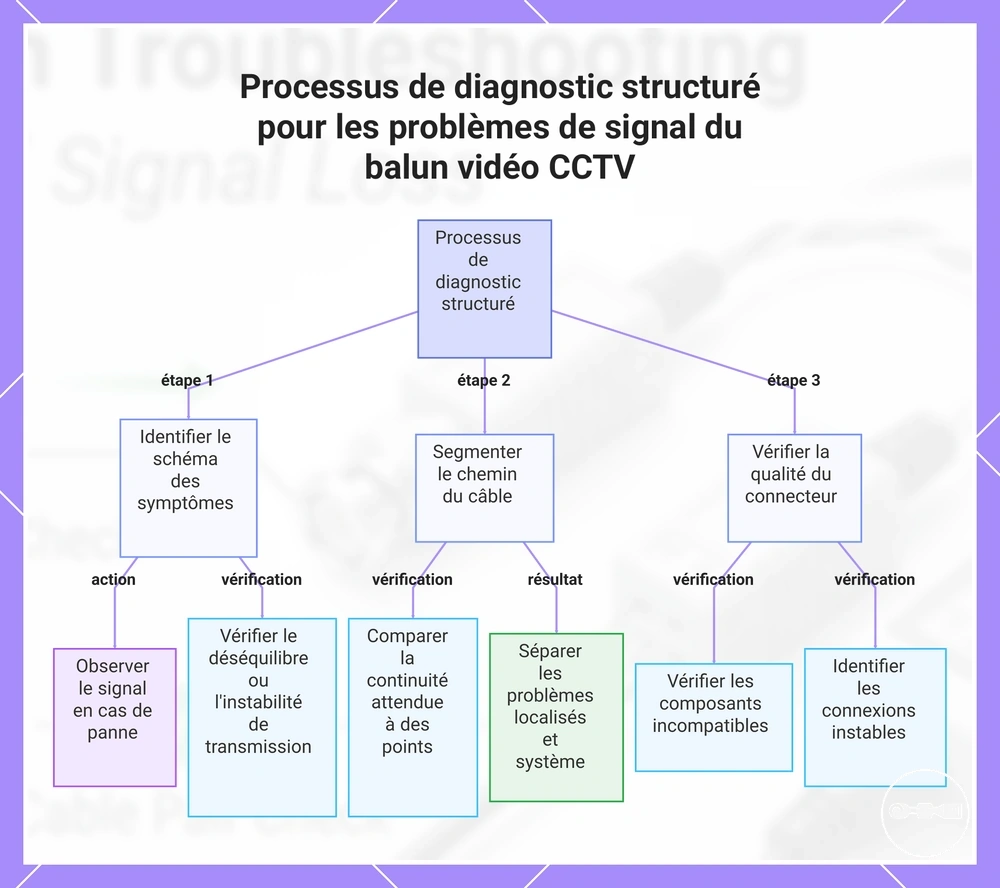

Ce graphique montre le processus de diagnostic structuré pour les problèmes de signal du balun vidéo CCTV, organisé en trois étapes principales : identification des symptômes, segmentation du chemin du câble et vérification de la qualité du connecteur.
Vérifications d'isolation étape par étape pour la perte vidéo et la dégradation du signal CCTV
Les vérifications d'isolation pour la perte vidéo et la dégradation du signal CCTV suivent une séquence structurée qui sépare les problèmes liés au câble, au connecteur et au balun en observant comment le signal évolue après chaque variation de test contrôlée.
La première étape implique un test d'échange, où les unités de baluns vidéo CCTV sont échangées entre une voie de fonctionnement connue et la voie affectée pour déterminer si le défaut suit le dispositif ou reste dans le même chemin de câble. Cela permet d'indiquer si le problème est lié au dispositif ou à la transmission.
L'étape suivante se concentre sur les vérifications de continuité le long du chemin de câble, en vérifiant si la ligne de signal maintient une continuité électrique stable sans coupure ni comportement de résistance irrégulier. Dans les cas où l'instabilité est liée à des problèmes d'installation tels que des erreurs de câblage, cette étape permet de circonscrire les incohérences structurelles dans la ligne.
La dernière étape utilise une substitution avec des composants connus comme étant fonctionnels, où les câbles, connecteurs ou baluns sont temporairement remplacés par des pièces vérifiées pour confirmer si la dégradation du signal persiste. Cette isolation par comparaison permet de valider si le problème provient d'un composant spécifique ou de la configuration globale du système.
Tester les baluns vidéo CCTV pour confirmer un défaut avant remplacement
Tester les baluns vidéo CCTV pour confirmer un défaut avant remplacement repose sur des vérifications de validation qui déterminent si l'instabilité du signal est causée par l'unité balun ou par d'autres parties du chemin de transmission.
Le processus utilise généralement des tests d'échange et une observation par comparaison, où un balun vidéo CCTV suspecté est échangé avec une unité fonctionnelle connue pour voir si le problème suit le composant ou reste dans le même canal de câble. Dans les workflows structurés, les techniciens peuvent tester les baluns vidéo CCTV dans des conditions contrôlées pour réduire les erreurs d'interprétation causées par les variations de câble ou de connecteur.
Une dernière étape de validation repose sur la confirmation d'un système connu comme étant fonctionnel, où des composants stables sont introduits dans la même configuration pour vérifier si la dégradation du signal persiste. Cela permet de s'assurer que le balun vidéo CCTV n'est considéré comme défectueux que lorsque des preuves répétées et cohérentes soutiennent cette conclusion.

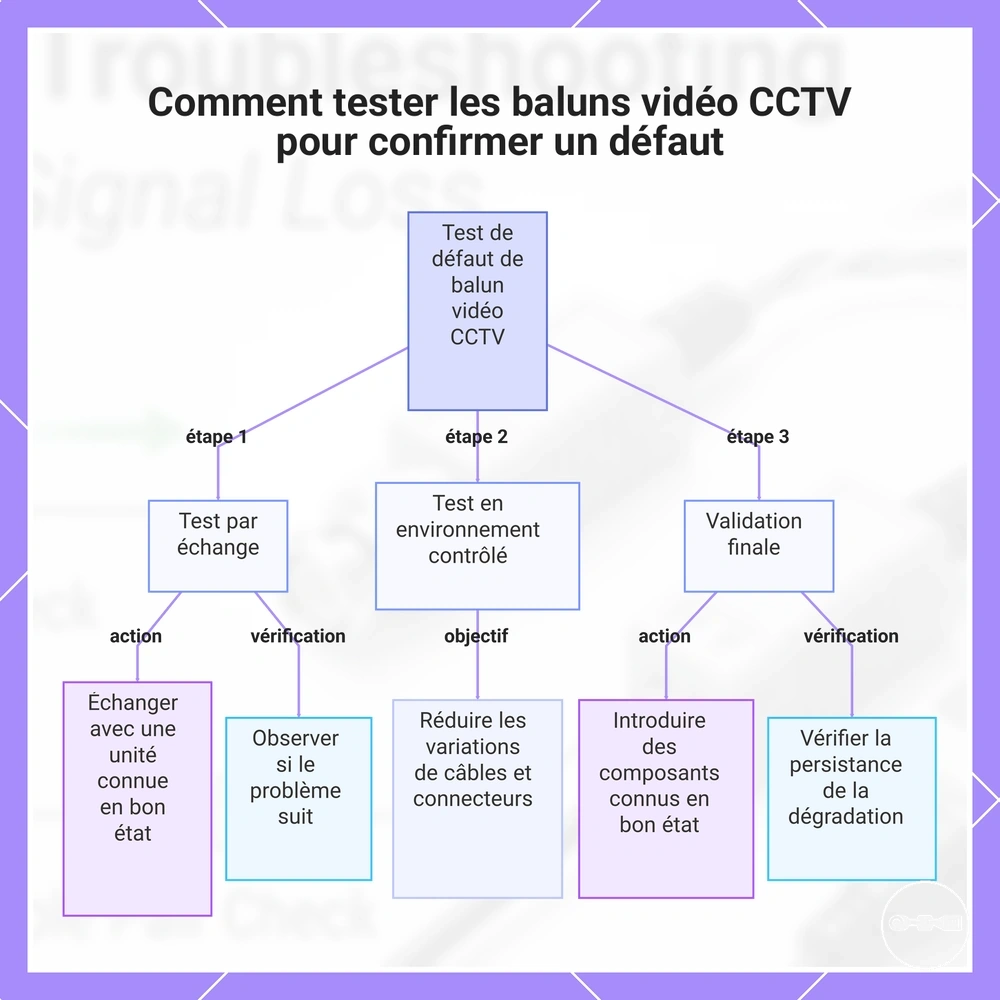

Ce schéma décrit le processus de validation étape par étape pour confirmer si un balun vidéo CCTV est défectueux, en utilisant un test d'échange, des conditions contrôlées et une confirmation finale avec des composants connus en bon état.
Quand le remplacement des baluns vidéo CCTV devient nécessaire après le dépannage
Le remplacement des baluns vidéo CCTV devient nécessaire après le dépannage uniquement lorsque la défaillance du signal persiste dans des conditions de test vérifiées où l'intégrité du câble, la stabilité des connecteurs et la configuration du système ont déjà été écartées comme causes principales.
Une perte de signal persistante à travers plusieurs tentatives de validation peut indiquer que le balun vidéo CCTV ne maintient plus un comportement de transmission stable. Cela est plus pertinent lorsque le même problème apparaît même après une comparaison contrôlée avec des composants connus comme étant fonctionnels et des conditions de câblage cohérentes.
Les décisions de remplacement restent conditionnelles et doivent suivre un isolement diagnostique confirmé plutôt que des hypothèses précoces. Ce n'est que lorsque des preuves répétées indiquent systématiquement une défaillance interne du balun ou une dégradation irréversible des performances que le remplacement devient une étape justifiée dans le processus de restauration du système.

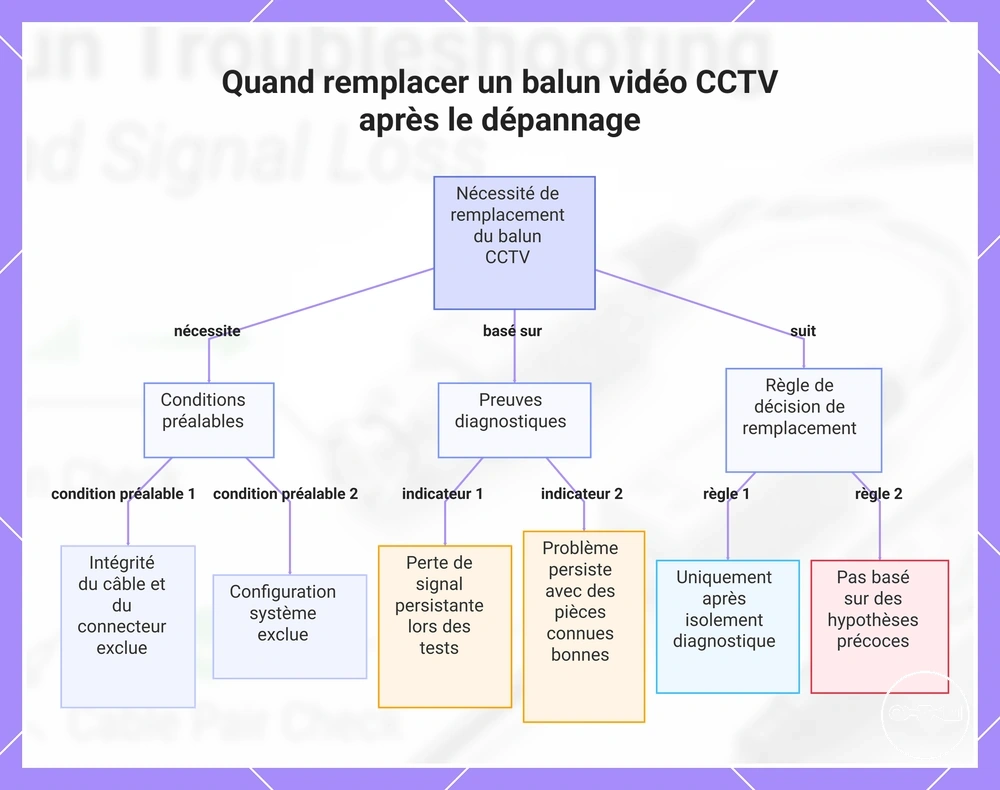

Ce graphique montre les conditions et les preuves qui justifient le remplacement du balun vidéo CCTV, sur la base de tests de diagnostic et de l'exclusion d'autres causes.
Prévenir la perte de signal des baluns vidéo CCTV par des pratiques d'installation appropriées
Prévenir la perte de signal des baluns vidéo CCTV commence par des pratiques d'installation correctes qui assurent une transmission stable grâce à une planification adéquate de la qualité de terminaison, du choix du câble et de la cohérence d'appariement des conducteurs.
La qualité d'installation des systèmes de baluns vidéo CCTV dépend du maintien de normes de terminaison correctes, de l'utilisation de types de câbles à paires torsadées adaptés et d'un alignement d'appariement cohérent aux deux extrémités du chemin de transmission. Ces facteurs contribuent collectivement à réduire l'instabilité qui peut se développer lors d'un fonctionnement prolongé, en particulier lorsque les conditions environnementales ou électriques varient.
Une mise en œuvre correcte est également liée aux considérations de conception système plus larges que l'on trouve dans le CCTV video baluns hub, où les choix d'installation influencent la stabilité globale du signal et réduisent la probabilité de perte de transmission évitable. Lorsque ces pratiques sont appliquées de manière cohérente, le système est plus susceptible de maintenir un comportement de signal équilibré sur toute la longueur du câble.
Dans de nombreuses installations, le respect de pratiques structurées de câblage et de terminaison peut améliorer la résistance aux interférences et réduire le risque de dégradation du signal au fil du temps, en particulier dans les configurations où la longueur du câble et l'exposition environnementale varient.
