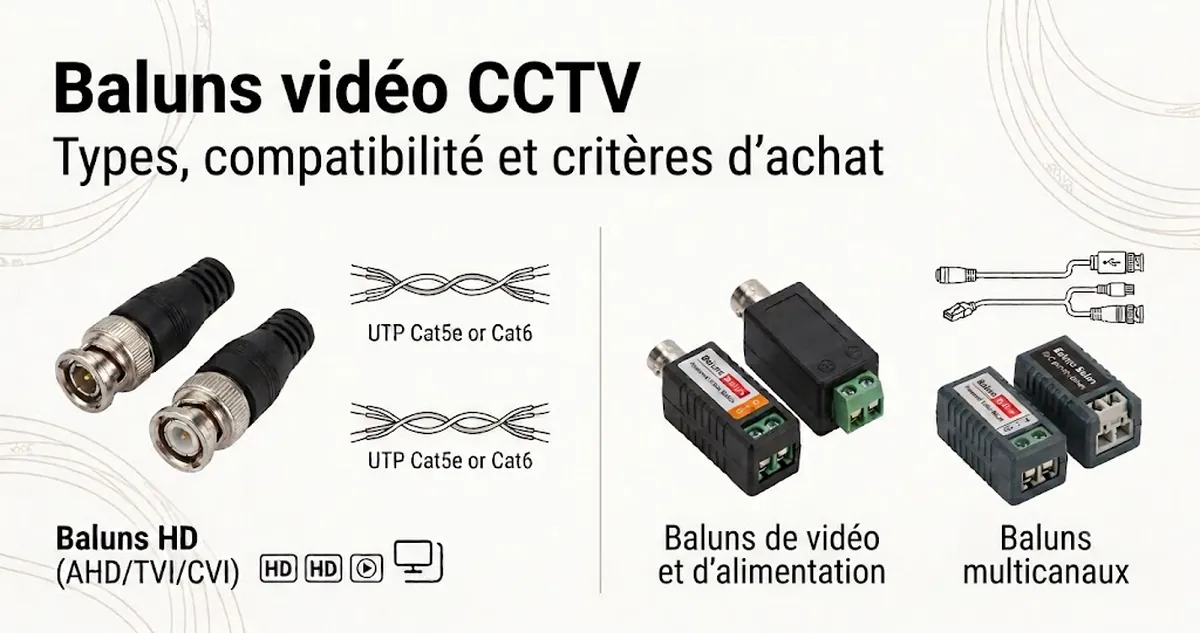

Baluns vidéo CCTV : types, compatibilité et bases de sélection et d'installation
Le balun vidéo CCTV est un composant de conversion de signal utilisé dans un système CCTV pour permettre la transmission du signal sur un câble UTP au lieu de dépendre uniquement d'un câble coaxial. Il fonctionne comme une interface qui aide à adapter les signaux vidéo afin qu'ils puissent traverser différents supports de câblage tout en maintenant une compatibilité utilisable entre les appareils. Dans les conceptions typiques de systèmes CCTV, cela permet aux données vidéo de circuler efficacement entre les caméras et les équipements d'enregistrement sans modifier la source du signal principal.
L'utilisation du balun vidéo CCTV devient importante lorsque la transmission du signal doit parcourir de plus longues distances ou lorsque le câblage structuré comme le câble UTP est préféré au câble coaxial. Cette configuration peut améliorer l'efficacité du câblage et réduire la complexité de l'infrastructure tout en maintenant la compatibilité entre différents composants du système. Dans de nombreux environnements de systèmes CCTV, les baluns aident à aligner différents formats de signal et approches de câblage afin que le flux vidéo reste stable dans des conditions d'installation variables.
Comprendre les rôles du balun vidéo CCTV aide à cadrer comment les différentes exigences du système se connectent aux types, aux contraintes de compatibilité et à la logique de sélection. Différentes configurations peuvent influencer le comportement de la transmission du signal sur les agencements de câbles UTP, en particulier lorsqu'il s'agit d'équilibrer les besoins de distance et la compatibilité du système. Cela crée une base pour évaluer comment les catégories de baluns et le contexte d'installation sont liés à la planification globale des performances du système CCTV.

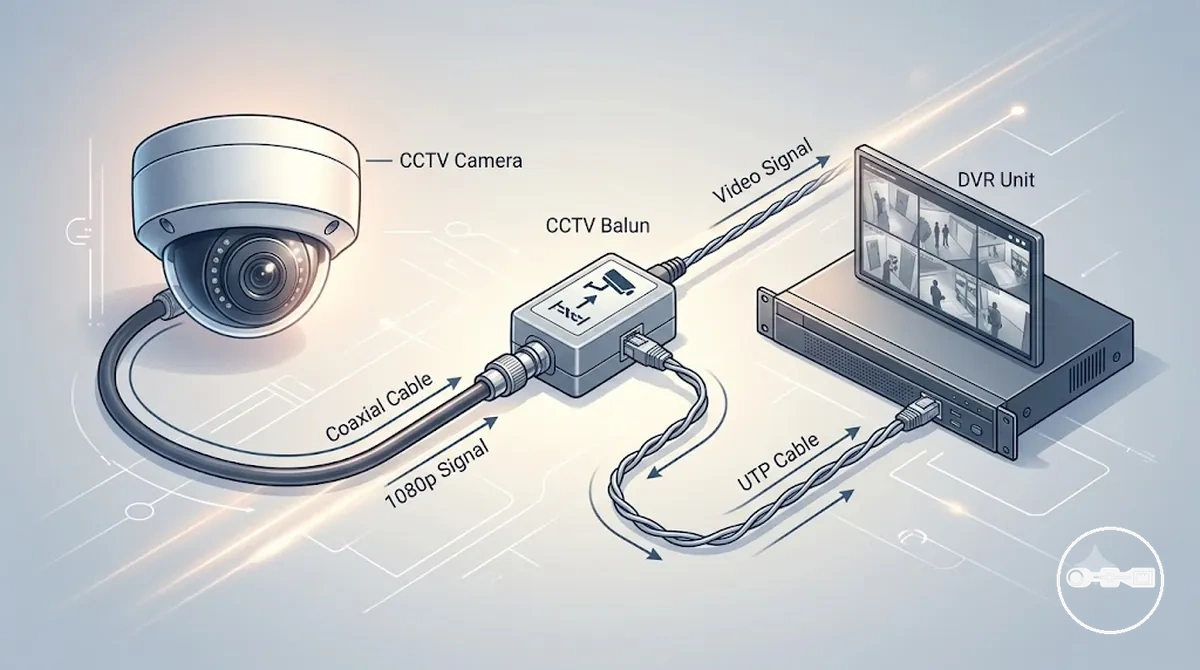

Ce que sont les baluns vidéo CCTV et comment ils transmettent la vidéo sur un câble UTP
Un balun vidéo CCTV est un dispositif de conversion de signal utilisé dans un système CCTV pour transmettre des signaux vidéo sur un câble UTP au lieu de dépendre uniquement d'un câble coaxial. Il permet la transmission du signal en adaptant les signaux vidéo électriques afin qu'ils puissent traverser différents supports de câblage tout en maintenant la compatibilité entre les composants connectés. Un balun vidéo CCTV agit comme une interface entre les sorties de caméra et les systèmes de câblage structuré où le câble UTP est préféré. Dans de nombreuses conceptions de systèmes CCTV, il aide à maintenir un flux vidéo stable sur différentes configurations d'installation. Vous pouvez comprendre son rôle fonctionnel à travers ce que font les baluns vidéo CCTV dans des contextes système pratiques.
Le besoin d'un balun vidéo CCTV découle des différences entre le câble coaxial et le câble UTP dans le comportement de transmission du signal et la conception de l'infrastructure. Le câble coaxial transporte les signaux vidéo dans un chemin blindé dédié, tandis que le câble UTP utilise des paires torsadées qui nécessitent une adaptation du signal pour la compatibilité. Ce processus de conversion aide à aligner le type de signal avec le support de transmission afin que les données vidéo puissent parcourir de plus longues distances dans de nombreuses configurations. La compatibilité entre les appareils et l'infrastructure de câblage joue un rôle clé dans la détermination du moment où les baluns sont nécessaires. Dans la planification des systèmes CCTV, cela rend les baluns pertinents pour faire le pont entre les formats de signal et prendre en charge des agencements de câblage flexibles sans modifier la source vidéo d'origine.
Types principaux de baluns vidéo CCTV et leurs différences fonctionnelles
Les baluns vidéo CCTV sont classés en fonction du comportement de traitement du signal et de leur rôle dans les performances de transmission CCTV au sein d'un système CCTV. Les deux principaux types sont le balun actif et le balun passif, chacun défini par la manière dont ils gèrent la conversion du signal vidéo CCTV et l'interaction avec les interfaces de câble UTP et de câble coaxial. Les baluns actifs incluent généralement un traitement électronique pour prendre en charge la transmission du signal sur de plus longues distances ou des configurations plus complexes, tandis que les baluns passifs reposent sur un comportement de dispositif de conversion plus simple sans amplification. Cette classification aide à clarifier comment chaque type influence la compatibilité globale et la stabilité du signal dans différentes conceptions de système.
Les différences fonctionnelles entre le balun actif et le balun passif concernent principalement la qualité du traitement du signal, la capacité de distance de transmission et le comportement de transmission CCTV sur les longueurs de câble UTP. Les baluns actifs peuvent fournir des conditions de signal plus stables dans les environnements où la distance ou les interférences affectent la qualité vidéo, tandis que les baluns passifs sont souvent utilisés dans des configurations plus simples où une conversion de base entre le câble coaxial et le câble UTP est suffisante. Ces différences affectent la manière dont le signal vidéo CCTV est préservé pendant le fonctionnement du dispositif de conversion et la fiabilité avec laquelle il maintient la compatibilité entre les composants du système. Le choix entre les deux dépend des conditions de performance requises et des contraintes d'architecture du système plutôt que d'un avantage universel d'un type par rapport à l'autre.

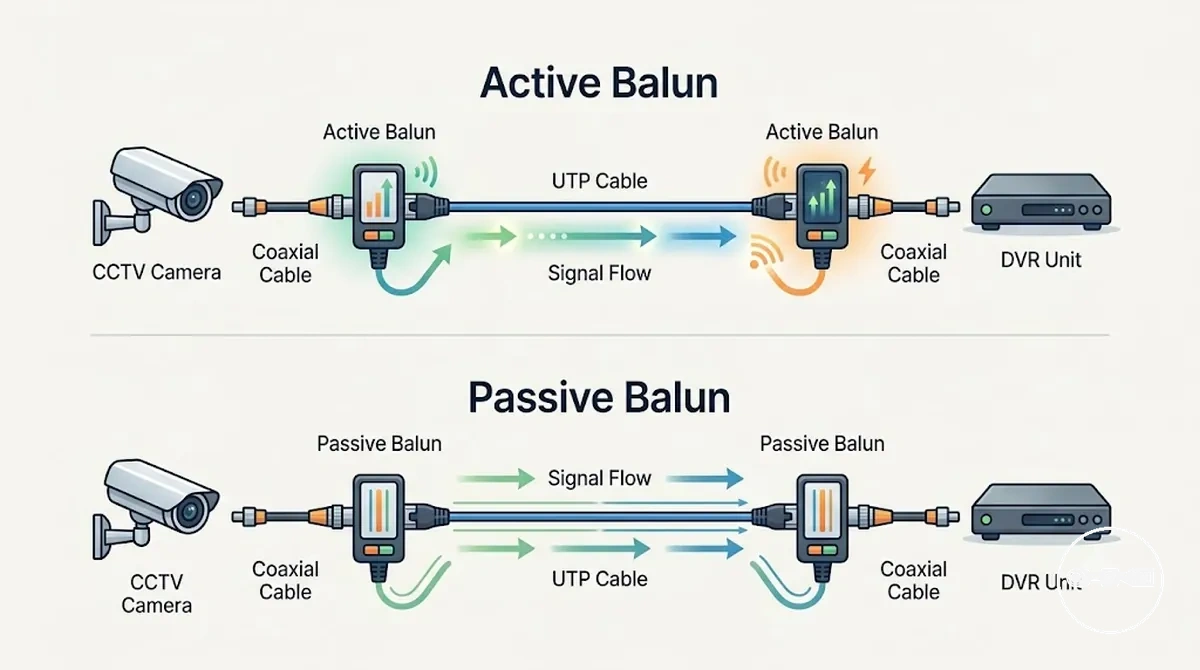

Baluns vidéo CCTV actifs et passifs : quand chaque type est requis
Les baluns vidéo CCTV actifs et les baluns vidéo CCTV passifs diffèrent dans la manière dont ils gèrent la transmission du signal vidéo CCTV sur un câble UTP, ce qui affecte la gestion de la distance et la stabilité dans un système CCTV. Une comparaison plus claire de leur comportement fonctionnel est présentée sur baluns vidéo CCTV actifs et passifs, où l'accent est mis sur la manière dont chaque type répond aux exigences du système. Ces différences reposent principalement sur le fait que le traitement du signal est amélioré ou maintenu minimal lors de la conversion entre le câble coaxial et le câble UTP.
Les baluns actifs et les baluns passifs se différencient par leur comportement de traitement du signal, la gestion de la distance de transmission, la complexité du système et la stabilité globale du signal dans les configurations CCTV. Les baluns actifs prennent généralement en charge des performances de signal vidéo CCTV plus cohérentes sur des longueurs de câble UTP plus longues ou plus sujettes aux interférences grâce au traitement ajouté, tandis que les baluns passifs reposent sur un comportement de dispositif de conversion plus simple qui peut convenir à des installations plus courtes et moins complexes. Ces différences influencent la manière dont le système CCTV maintient la compatibilité entre les entrées de câble coaxial et les chemins de transmission par câble UTP dans des conditions variables.
- Cas d'utilisation du balun actif : Configurations CCTV avec une distance de transmission plus longue ou une sensibilité plus élevée aux conditions de perte de signal
- Cas d'utilisation du balun passif : Configurations CCTV courte distance avec des besoins de conversion de signal plus simples
- Dépendance système : La sélection dépend de la longueur du câble, du niveau d'interférence et de la stabilité du signal requise dans le système CCTV

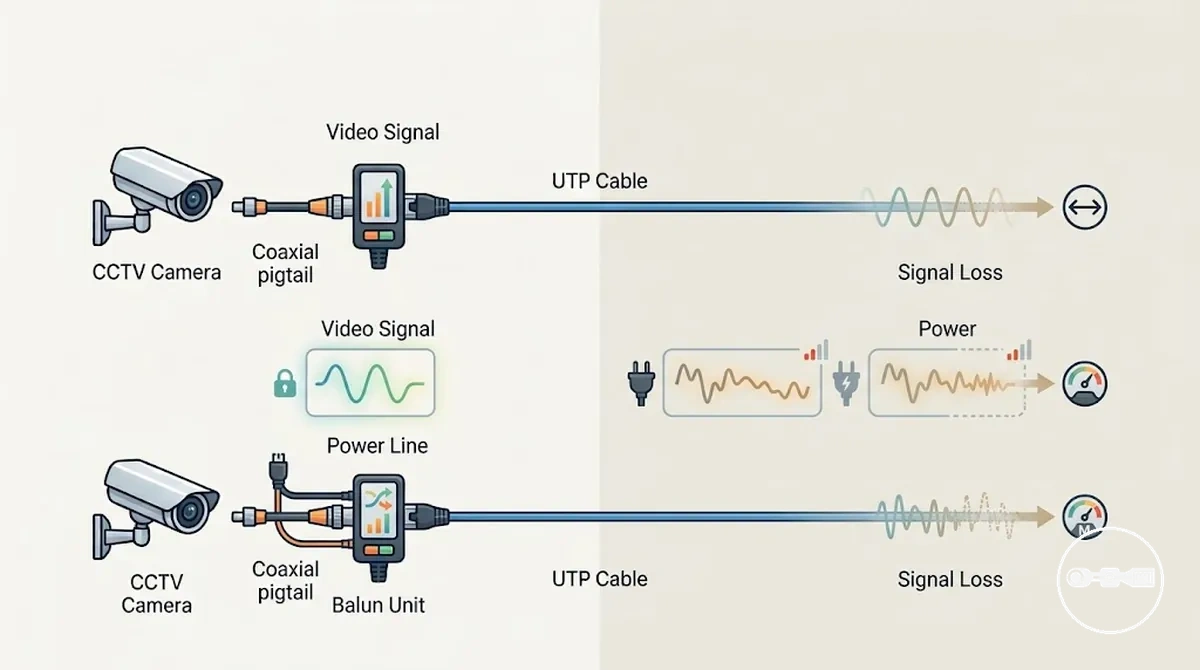

Baluns vidéo CCTV avec alimentation pour la transmission combinée vidéo et alimentation
Les baluns vidéo CCTV avec alimentation pour la transmission combinée vidéo et alimentation désignent une configuration de système CCTV où le signal vidéo et l'alimentation électrique sont transportés via une approche de câblage structuré utilisant une méthode de conversion par balun. Cette configuration aligne le fonctionnement de la caméra CCTV avec l'infrastructure de câble UTP tout en maintenant la séparation entre le comportement de gestion du signal et la distribution d'énergie. Dans certaines configurations de système CCTV, cette approche est décrite sur baluns vidéo CCTV avec alimentation comme un moyen de simplifier la structure de câblage tout en maintenant les deux types de transmission alignés dans les mêmes limites du système.
Ce comportement de transmission combinée introduit des contraintes système liées à la stabilité de la distribution d'énergie et à l'intégrité du signal sur les longueurs de câble UTP. Le signal vidéo CCTV et la distribution d'énergie peuvent s'influencer mutuellement en fonction de la longueur du câble, des conditions de charge et des exigences de configuration de la caméra. Dans de nombreuses configurations, la chute de tension et la sensibilité aux interférences peuvent varier lorsque l'alimentation et la vidéo partagent le même chemin de câblage structuré. Le comportement du système dépend donc des conditions d'installation plutôt que d'un résultat fixe. Ces contraintes font de la compatibilité et d'une distribution équilibrée des facteurs importants pour maintenir des performances stables de la caméra CCTV dans la configuration globale.
Exigences de compatibilité pour les baluns vidéo CCTV dans les installations réelles
La compatibilité dans les systèmes de baluns vidéo CCTV est définie comme l'alignement entre le type de balun, le format du signal vidéo et l'infrastructure de câblage, où chaque élément doit fonctionner dans des conditions électriques et de transmission compatibles. Cet alignement détermine l'efficacité avec laquelle un signal vidéo CCTV peut traverser un câble UTP tout en maintenant une intégrité de signal utilisable dans l'environnement d'installation.
Les contraintes de compatibilité surviennent lorsque les caractéristiques du format de signal et les propriétés de l'infrastructure de câblage ne correspondent pas au comportement de conversion du balun. Le type de signal vidéo CCTV, le support de transmission et la catégorie de câblage structuré influencent collectivement la stabilité du système, et des décalages entre ces facteurs peuvent introduire des variations dans la fiabilité du signal selon les conditions d'installation et le comportement en fonction de la distance.
D'un point de vue système, la compatibilité fonctionne comme un attribut relationnel qui régit la fiabilité plutôt qu'une garantie fixe. Les baluns vidéo CCTV fonctionnent dans des limites de performance conditionnelles, où une transmission stable du signal dépend de la qualité de l'adéquation entre le format du signal et l'infrastructure de câblage dans les contraintes de conception du système.

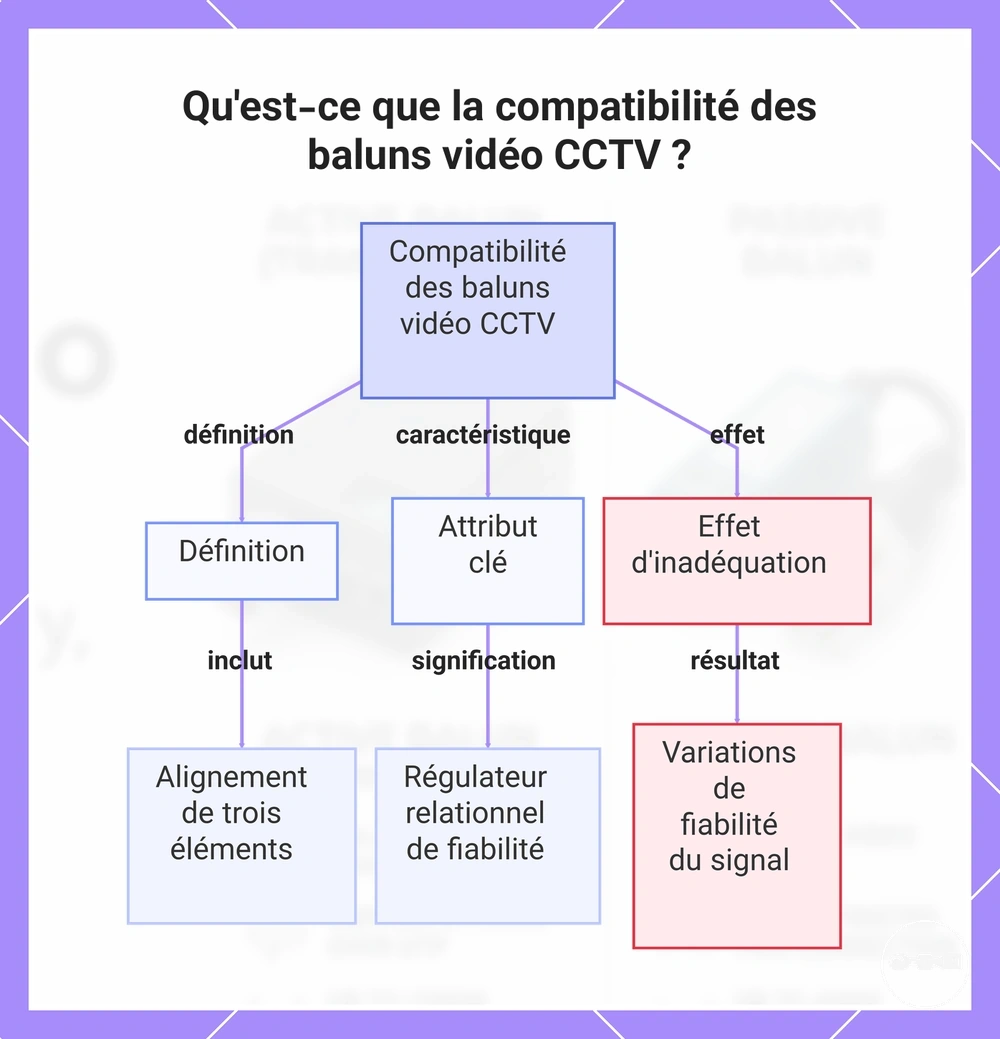

Ce graphique explique la définition de la compatibilité des baluns vidéo CCTV, son attribut clé en tant que régulateur relationnel de fiabilité, et l'effet des inadéquations sur la fiabilité du signal.
Compatibilité des câbles : considérations de performance pour CAT5, CAT5e et CAT6
La compatibilité des câbles entre CAT5, CAT5e et CAT6 dans les systèmes de baluns vidéo CCTV dépend de la gestion de la bande passante et de la stabilité du signal sur différentes structures de câble UTP. CAT5, CAT5e et CAT6 diffèrent dans la manière dont ils soutiennent la qualité de transmission, ce qui affecte le comportement des signaux vidéo CCTV lorsqu'ils sont transportés via des baluns sur des distances et des conditions d'installation variables. CAT5 offre généralement une marge de performance plus faible, ce qui peut augmenter la sensibilité à la perte de signal sur les longues distances. CAT5e améliore la gestion de la diaphonie, permettant une transmission plus stable dans de nombreuses installations standard. CAT6 offre une capacité de bande passante plus élevée, ce qui peut soutenir un comportement de signal plus stable dans des configurations réseau plus exigeantes, selon les conditions du système.
Ces différences influencent la manière dont les systèmes de baluns vidéo CCTV réagissent à l'atténuation liée à la distance et aux interférences environnementales sur le câblage structuré. CAT5, CAT5e et CAT6 présentent chacun des niveaux de stabilité différents lorsqu'ils sont utilisés pour la transmission vidéo sur un câble UTP, en particulier lorsque la longueur du câble augmente ou que les conditions d'installation varient. Ces variations affectent la cohérence globale du signal et doivent être prises en compte lors de l'alignement du choix du câblage avec les attentes de conception du système. Dans les déploiements pratiques, ces caractéristiques de câble aident à définir jusqu'où et avec quelle fiabilité les signaux vidéo peuvent voyager dans un système CCTV avant que la dégradation ne devienne plus probable.
Dans de nombreux cas, le choix entre CAT5, CAT5e et CAT6 ne concerne pas uniquement la catégorie de câble, mais aussi la qualité de l'alignement du câble avec les exigences globales du système telles que le comportement en fonction de la distance et la sensibilité aux interférences. Pour une analyse structurée de ces limitations, consultez limites de câble et de distance, qui explique comment la distance de transmission varie selon les différents types de câble UTP dans les configurations de baluns vidéo CCTV.

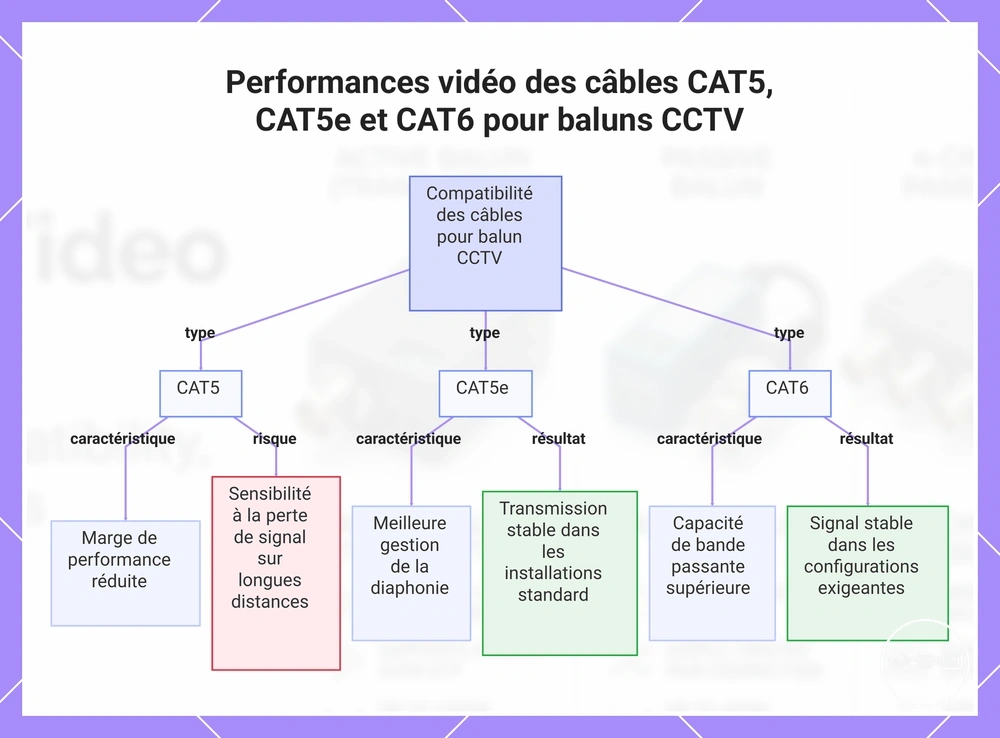

Ce graphique compare les caractéristiques de performance des câbles CAT5, CAT5e et CAT6 dans les systèmes de baluns vidéo CCTV.
Compatibilité du format de signal vidéo incluant les formats HD analogique, TVI, CVI et AHD
La compatibilité du format de signal vidéo incluant les formats HD analogique, TVI, CVI et AHD dépend de l'alignement du format de sortie de la caméra avec le chemin de décodage et de transmission du système récepteur, ce qui est présenté plus en détail dans compatibilité du format de signal. Dans les systèmes de baluns vidéo CCTV, cet alignement détermine si le signal vidéo encodé peut être correctement interprété après conversion et transmission sur le chemin de câblage intermédiaire, sans supposer une compatibilité fixe ou universelle entre tous les appareils ou configurations.
Les formats HD analogiques tels que TVI, CVI et AHD représentent différentes approches d'encodage pour transmettre la vidéo haute définition sur des infrastructures analogiques traditionnelles. Chaque format peut varier dans la manière dont il structure la synchronisation du signal, le comportement d'encodage et la résistance aux conditions de transmission, ce qui peut influencer la régularité avec laquelle le signal vidéo est préservé lors du passage dans une chaîne de baluns vidéo CCTV. Ces différences font de la reconnaissance du format et du support côté système un facteur important pour maintenir une sortie vidéo stable.
D'un point de vue comparatif, TVI, CVI et AHD doivent être traités comme des variables distinctes dans le pipeline de transmission vidéo plutôt que comme des standards interchangeables. Leur comportement de compatibilité dans une configuration de balun vidéo CCTV dépend généralement du support de bout en bout à travers la caméra, l'interface de transmission et le dispositif récepteur, et peut varier en fonction de la configuration du système. Pour maintenir un alignement correct, le format vidéo doit correspondre à la capacité de décodage prise en charge par l'ensemble du système, tout en évitant les hypothèses d'interopérabilité garantie entre toutes les combinaisons.
Comment choisir des baluns vidéo CCTV en fonction des exigences du système
Le choix des baluns vidéo CCTV en fonction des exigences du système repose sur l'adéquation de la distance de transmission, de la capacité de canaux et de la compatibilité de format dans la configuration CCTV, où chaque facteur détermine la stabilité du signal vidéo sur le chemin du système. La sélection ne repose pas sur une spécification unique mais sur la manière dont ces exigences interagissent dans des conditions d'installation réelles et des contraintes de signal.
La distance requise est le principal facteur car des chemins de transmission plus longs peuvent introduire des risques plus importants de dégradation du signal selon la configuration du système. Le nombre de canaux définit le nombre de flux caméra qui doivent être pris en charge simultanément par la configuration de balun, ce qui affecte la conception globale du câblage. La compatibilité de format garantit que le balun choisi peut fonctionner dans l'environnement de signal HD analogique pris en charge, incluant TVI, CVI ou AHD, selon la capacité de décodage côté système et les conditions de prise en charge des appareils.
Une approche de sélection structurée aide à réduire les risques d'inadéquation en évaluant toutes les contraintes ensemble avant de choisir le type de balun vidéo CCTV.
- Distance : Vérifier la longueur de câble prévue et les conditions de stabilité sur l'ensemble du chemin de transmission
- Nombre de canaux : Confirmer le nombre de flux CCTV qui doivent être transportés dans la configuration
- Compatibilité de format : Assurer l'alignement avec les formats HD analogiques pris en charge (TVI, CVI, AHD)
- Vérification des contraintes système : Valider la compatibilité globale des appareils et de la chaîne de signal avant la sélection finale

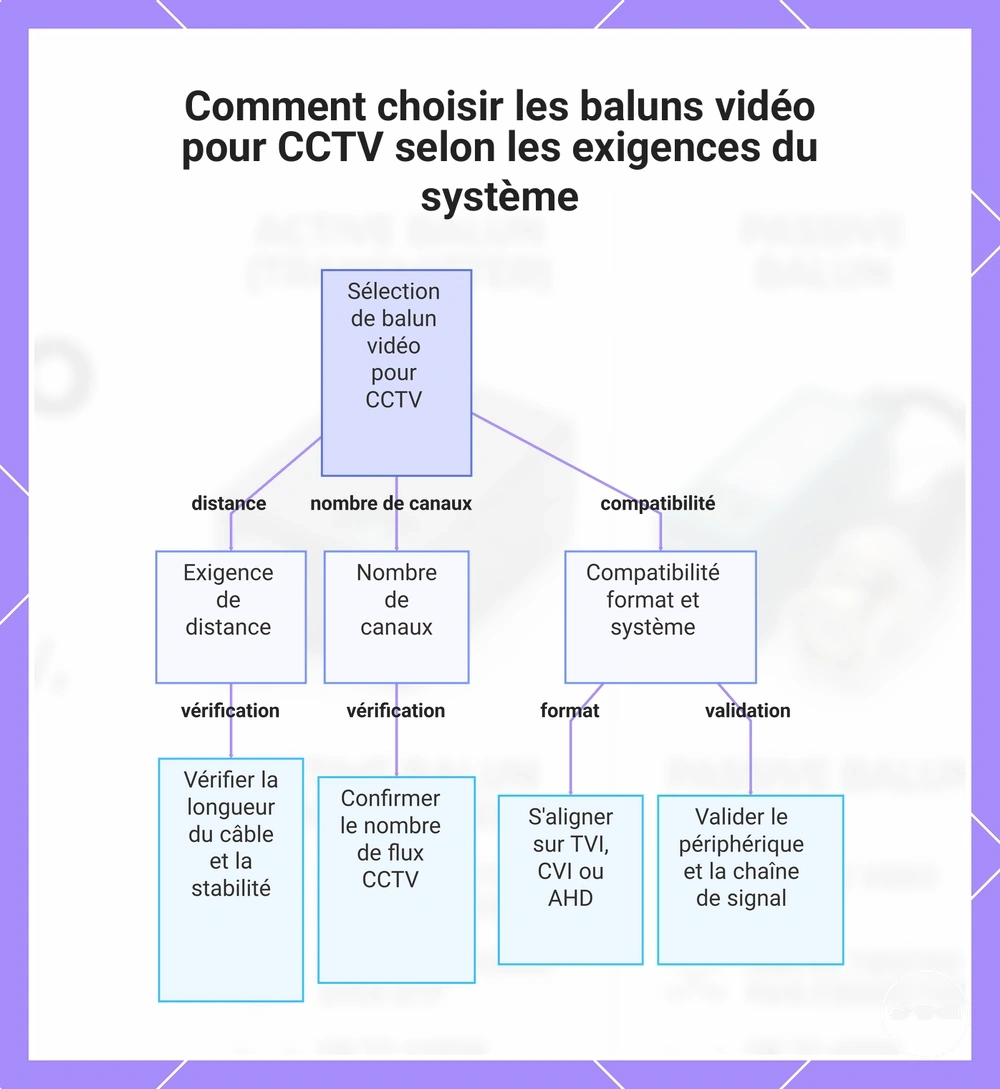

Ce schéma présente les principaux facteurs et étapes de vérification pour sélectionner les baluns vidéo pour CCTV en fonction des exigences du système.
Critères de sélection clés : distance, nombre de canaux, environnement et budget
La sélection des baluns vidéo CCTV dépend de la distance de transmission, du nombre de canaux, de l'environnement d'installation et des contraintes budgétaires. Chaque facteur influence les performances du balun au sein du système CCTV, en particulier en termes de stabilité du signal et de compatibilité système dans différentes conditions d'installation.
Chaque critère affecte les performances du système d'une manière différente et doit être évalué ensemble plutôt qu'isolément pour soutenir une sélection équilibrée de balun vidéo CCTV.
- Distance : Évaluer la longueur de transmission prévue et les besoins de stabilité du signal
- Nombre de canaux : Déterminer le nombre de flux CCTV requis dans le système
- Environnement : Considérer le niveau d'interférence, les conditions de câblage et la complexité d'installation
- Budget : Aligner la sélection avec les contraintes de coût du système et le niveau de performance requis
Compromis coût vs performance lors de la sélection de baluns vidéo CCTV
Les compromis coût vs performance lors de la sélection de baluns vidéo CCTV dépendent de l'équilibre entre la fiabilité du signal, la cohérence de fabrication et la stabilité de transmission par rapport aux contraintes globales du système. La décision reflète l'importance accordée au maintien d'un comportement stable du signal vidéo CCTV dans des conditions d'installation variables par rapport à la réduction de la pression sur les coûts globaux de déploiement.
Les configurations de baluns vidéo CCTV orientées performance se concentrent généralement sur un traitement du signal plus stable, une meilleure résistance aux interférences et une cohérence améliorée sur des chemins de transmission plus longs ou plus exigeants. Les configurations axées sur les coûts peuvent réduire la robustesse des matériaux ou la marge de traitement du signal, ce qui peut affecter la stabilité selon l'environnement, la qualité du câble et la charge du système. Le compromis n'est donc pas absolu mais conditionnel au degré d'exigence des conditions d'exploitation du système CCTV.
Facteurs de coût des baluns vidéo CCTV influencent la manière dont ces décisions sont évaluées en liant les contraintes de coût aux attentes de fiabilité, en particulier lors de la comparaison de la qualité de fabrication et des exigences de stabilité du signal dans un même contexte de conception système.
Bases d'installation pour les systèmes de baluns vidéo CCTV dans les configurations CCTV
Les bases d'installation pour les systèmes de baluns vidéo CCTV dans les configurations CCTV font référence à l'étape de configuration du système où les baluns sont positionnés et connectés pour assurer une transmission vidéo stable entre la caméra, le câblage et l'équipement d'enregistrement. Cela dépend d'un placement correct dans la chaîne de signal CCTV afin que la conversion entre la transmission coaxiale et UTP puisse rester cohérente dans des conditions d'installation réelles.
La stabilité de l'installation est influencée par la disposition du chemin de câblage et la manière dont le système gère la continuité du signal sur différentes distances et environnements. La configuration des baluns vidéo CCTV nécessite généralement une attention à la qualité des connexions, à la séparation des chemins des sources d'interférence et à des points de terminaison sécurisés afin que le signal vidéo reste stable pendant la transmission.
Une séquence de configuration de base inclut généralement le positionnement des baluns aux deux extrémités du chemin de signal, la connexion sécurisée des câbles et la vérification de la sortie vidéo avant de finaliser le système. Une approche structurée pour install CCTV video baluns aide à maintenir un comportement de signal prévisible dans les installations CCTV typiques.

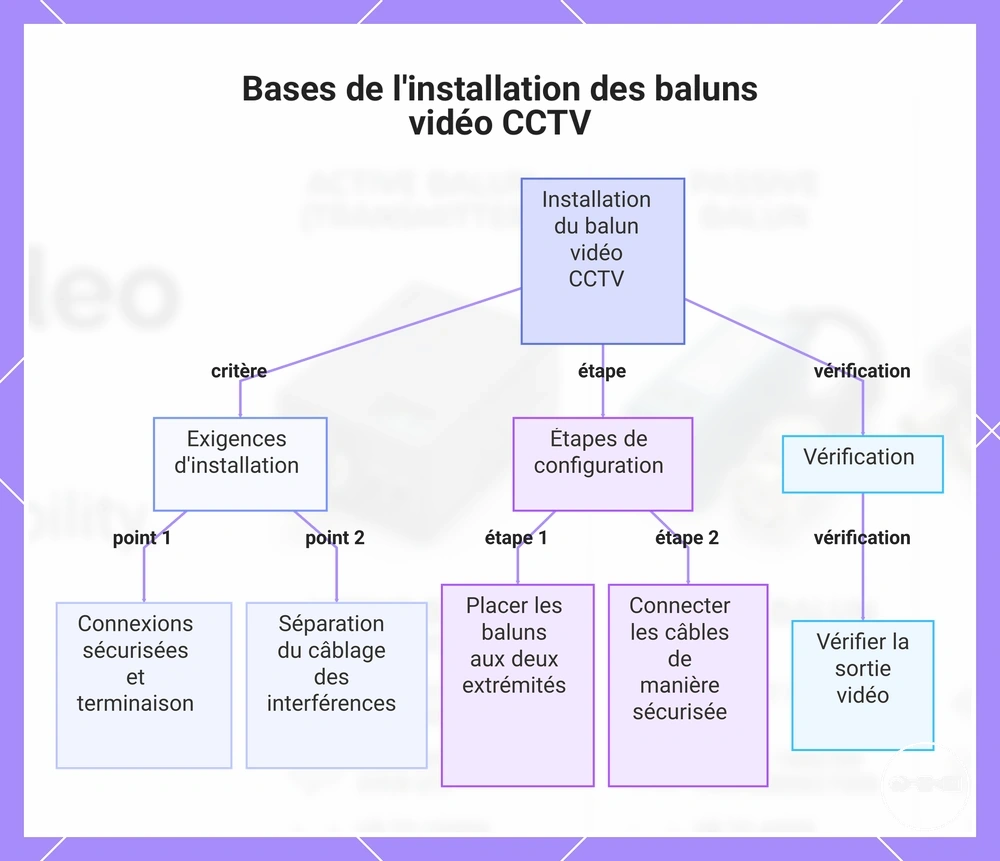

Ce schéma présente les exigences clés, les étapes de configuration et la vérification pour l'installation des baluns vidéo CCTV.
Considérations sur le câblage et la configuration pour une transmission vidéo stable
Les considérations sur le câblage et la configuration pour une transmission vidéo stable font référence aux principes de câblage au niveau du signal qui permettent une distribution vidéo CCTV cohérente grâce à une utilisation correcte des paires et à l'intégrité des connexions. Cela dépend du maintien d'un équilibre électrique structuré entre la caméra, l'interface du balun et le côté récepteur afin que la stabilité du signal reste cohérente dans des conditions d'installation variables.
La stabilité du signal dans le câblage des baluns vidéo CCTV est influencée par la sélection correcte des paires UTP, la qualité de la terminaison et une exposition contrôlée aux interférences externes. Lorsque les conditions de câblage sont incohérentes ou que les paires sont mal appariées, le signal vidéo CCTV peut subir une dégradation en fonction de la distance, du cheminement du câble et des niveaux de bruit environnementaux.
D'un point de vue technique, la transmission équilibrée via un câble UTP repose sur le maintien d'un comportement de paire appariée et de points de contact sécurisés pour réduire la perte de signal et la distorsion. Une approche structurée du CCTV video balun wiring met généralement l'accent sur une logique d'appariement correcte et l'intégrité des connexions plutôt que sur des procédures d'installation complètes. À FAIRE : maintenir un alignement correct des paires et une terminaison stable ; À NE PAS FAIRE : traiter le câblage comme un flux de travail d'installation complet, car son rôle se limite au maintien de la stabilité du signal.
Problèmes courants des baluns vidéo CCTV et diagnostic des pertes de signal
Les problèmes courants des baluns vidéo CCTV et le diagnostic des pertes de signal font référence à l'évaluation diagnostique de l'absence de sortie vidéo, de la dégradation du signal et des conditions d'interférence dans une chaîne de transmission CCTV. Ces problèmes sont généralement classés par les limitations de distance de câblage, les défauts d'intégrité des connexions et les incompatibilités entre le balun vidéo CCTV, le câble UTP, et la caméra ou les composants récepteurs connectés. :contentReference[oaicite:0]{index=0}
La perte de signal dans les systèmes de baluns vidéo CCTV apparaît souvent sous forme de vidéo intermittente, de qualité d'image faible ou de perte totale d'affichage, selon la longueur du câble, la qualité de la terminaison et les niveaux d'interférence environnementaux. Ces symptômes sont généralement évalués en séparant l'atténuation liée à la distance des perturbations liées au câblage ou à la compatibilité. Une approche de diagnostic structurée pour troubleshoot CCTV video balun aide à isoler si le problème est causé par la distance de transmission, des défauts de câblage ou des conditions d'interférence externes.
D'un point de vue diagnostique, les défauts des baluns vidéo CCTV sont interprétés par un mapping symptôme-cause plutôt que par des actions correctives immédiates. L'absence de signal indique généralement une rupture ou une interruption dans la chaîne de transmission, tandis que la distorsion ou le scintillement suggère souvent une inadéquation d'impédance ou un bruit externe affectant la stabilité du câble UTP dans des conditions d'installation spécifiques.

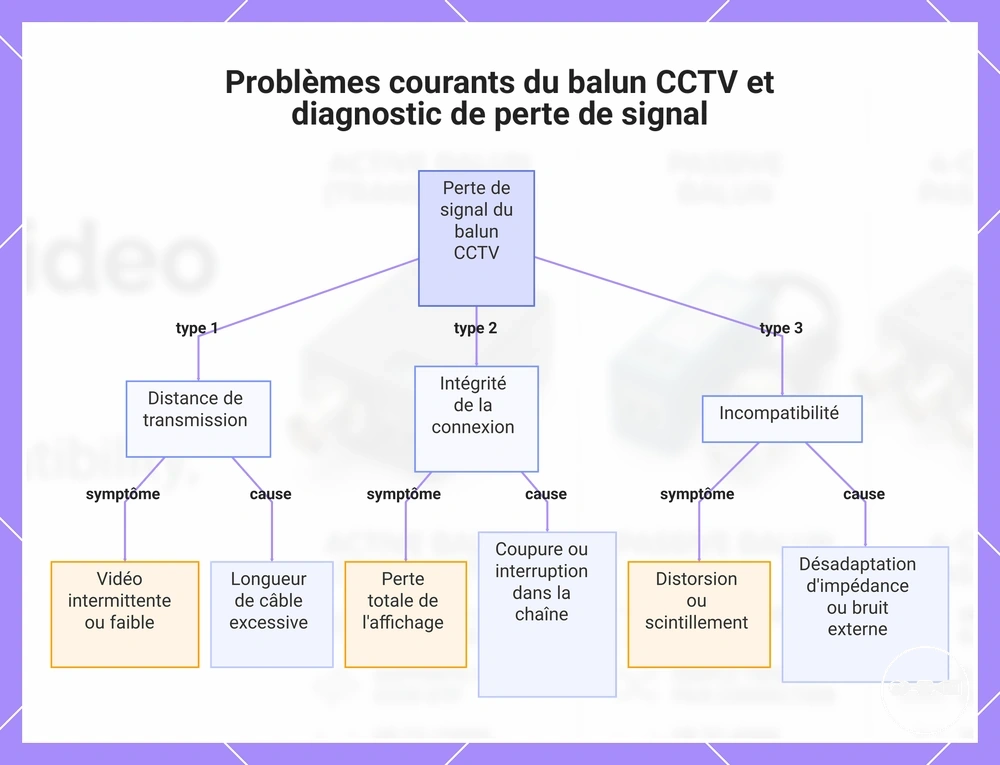

Ce diagramme montre les trois principaux types de problèmes à l'origine d'une perte de signal du balun CCTV — distance, connexion et compatibilité — ainsi que leurs symptômes et causes typiques.
Vérifications diagnostiques pour absence de vidéo, interférences et dégradation du signal
Les vérifications diagnostiques pour absence de vidéo, interférences et dégradation du signal font référence à l'évaluation basée sur les symptômes des défauts de transmission CCTV où aucune image, une vidéo instable ou un signal dégradé apparaît dans le système. Ces symptômes sont généralement associés à des causes potentielles telles que les limitations de distance de câblage, les problèmes d'intégrité des connexions ou les incompatibilités au sein de la chaîne de signal du balun vidéo CCTV. :contentReference[oaicite:0]{index=0}
L'absence de sortie vidéo indique généralement une rupture ou une interruption dans le chemin du signal, tandis que les interférences ou la distorsion suggèrent souvent des conditions de transmission instables affectant l'équilibre du câble UTP ou l'exposition au bruit externe. La dégradation du signal peut varier en intensité selon la longueur du câble, la qualité de la terminaison et les facteurs d'interférence environnementaux, et est donc interprétée comme un comportement système conditionnel plutôt qu'un état de défaillance fixe.
Une référence de vérification structurée est disponible via test CCTV video baluns, qui aide à déterminer si les symptômes proviennent du câblage, de la distance ou d'une instabilité côté appareil.
