CCTV-Video-Balun-Verkabelung: Paare, Polarität und Schaltbilder
Die CCTV-Video-Balun-Verkabelung ist eine systemweite Methode zur Übertragung von Videosignalen über eine strukturierte Kombination von Balun-Schnittstellen und Twisted-Pair-Kabeln innerhalb von UTP-Kabelinfrastrukturen. Dieses Verkabelungsmodell definiert, wie analoge oder HD-Videoinformationen über symmetrische Kupferpaare übertragen werden, während die Signalintegrität unter wechselnden Bedingungen im Übertragungsweg erhalten bleibt. Das Verhalten der CCTV-Video-Balun-Verkabelung hängt davon ab, wie Twisted-Pair-Kabel im gesamten System zugeordnet und beibehalten werden, insbesondere bei vorhandenen externen elektrischen Störungen. Die Polaritätsausrichtung zwischen gepaarten Leitern beeinflusst direkt, wie konsistent das Signal am Empfangsende interpretiert wird. In vielen CCTV-Anlagen kann eine falsche Verkabelungsstruktur die Störfestigkeit verringern und die Übertragungsqualität beeinträchtigen, selbst wenn die Verbindungen physisch vollständig erscheinen. Aufgrund dieser Abhängigkeiten wird die Verkabelungsgenauigkeit zu einem Kernfaktor für die Aufrechterhaltung einer stabilen Videoübertragung in UTP-basierten Systemen.
Die CCTV-Video-Balun-Verkabelung hängt stark von der Polaritätsausrichtung, der Konsistenz der Twisted-Pair-Kabel und der korrekten Interpretation von Schaltbildreferenzen ab, da diese Elemente gemeinsam die Signalintegrität über den Übertragungsweg hinweg prägen. Bei falscher Polaritätsausrichtung kann die symmetrische Struktur des UTP-Kabels gestört werden, was unter realen Bedingungen zu Rauschempfindlichkeit führen und die Störfestigkeit verringern kann. Die Anordnung der Twisted-Pairs bestimmt, wie elektromagnetische Störungen während der Signalübertragung aufgehoben werden; eine falsche Paarung kann die Signalstabilität schwächen. Schaltbilder bieten die strukturelle Referenz, die erforderlich ist, um eine konsistente Zuordnung zwischen Sende- und Empfangsenden aufrechtzuerhalten, wodurch das Risiko von Fehlverbindungen verringert wird. Diese Beziehungen garantieren keine Ausgabequalität, sondern definieren typischerweise, wie stabil das Übertragungsverhalten in verschiedenen Umgebungen sein wird. Aus diesem Grund fungiert die CCTV-Video-Balun-Verkabelung als koordiniertes System, bei dem elektrisches Gleichgewicht und physische Leitungsführung direkt die Übertragungsqualität beeinflussen. Dies schafft eine strukturierte Grundlage für das Verständnis von Verkabelungsprinzipien, Kompatibilitätslogik und Interpretation von Schaltbildern.
In praktischen Szenarien wird die CCTV-Video-Balun-Verkabelung dann besonders relevant, wenn mehrere Kabelstrecken, lange UTP-Kabelwege oder gemischte Steckumgebungen beteiligt sind. Unter diesen Bedingungen können selbst kleine Abweichungen in der Polaritätsausrichtung oder der Twisted-Pair-Auswahl die Signalintegrität beeinflussen und eine allmähliche Verschlechterung der Übertragungsqualität verursachen. Umgebungsstörungen, Unterschiede in der Kabelqualität und inkonsistente Interpretation von Schaltbildern können in bestimmten Installationen zu instabilem Signalverhalten beitragen. Die folgenden Abschnitte untersuchen, wie diese Verkabelungsprinzipien in strukturierte Kompatibilitätsregeln, Steckerabhängigkeiten und häufige Signalverhaltensmuster in verschiedenen Systemkonfigurationen übersetzt werden. Dies hilft zu verdeutlichen, wie die CCTV-Video-Balun-Verkabelung unter verschiedenen Randbedingungen funktioniert, ohne in prozedurale Installationsschritte überzugehen.

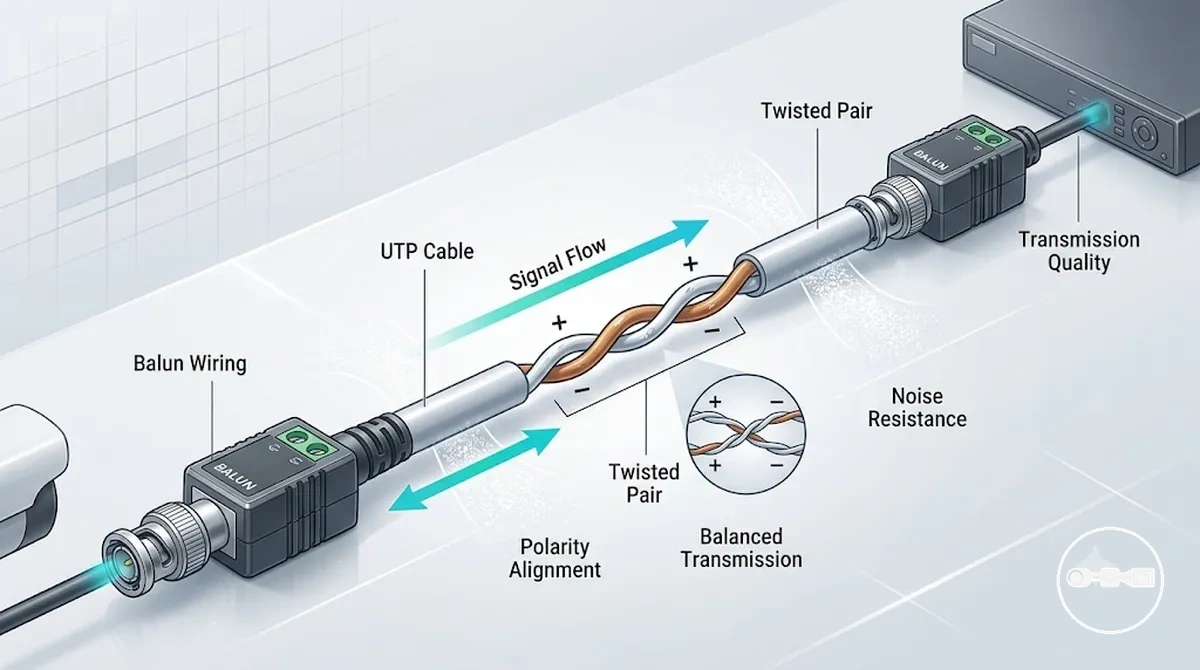

Grundlagen der CCTV-Video-Balun-Verkabelung und Umfang der Signalübertragung in UTP-Systemen
Das UTP-basierte Verkabelungssystem definiert die CCTV-Video-Balun-Verkabelung als die strukturierte Übertragung von Videosignalen über Twisted-Pair-Kabel (UTP) unter Verwendung von Balun-Konversionsprinzipien. Dieses Verkabelungssystem beeinflusst, wie Videodaten über symmetrische Leiter übertragen werden, wobei die Signalintegrität von der Aufrechterhaltung einer konsistenten elektrischen Paarung und Polaritätsausrichtung abhängt. Die CCTV-Video-Balun-Verkabelung erklärt das Übertragungsverhalten durch die Umwandlung unsymmetrischer Videosignale in symmetrische Differenzsignale, die über UTP-Kabel übertragen werden können. Wenn die Twisted-Pair-Kabelstruktur inkonsistent ist oder Störquellen ausgesetzt ist, kann die Signalstabilität aufgrund ungleichmäßiger Rauschunterdrückung über das Paar hinweg nachlassen. In vielen Fällen wirkt sich die Verkabelungsintegrität direkt auf die Störfestigkeit und Klarheit des empfangenen Videos aus, insbesondere in elektrisch lauten Umgebungen.
Der Signalfluss in der CCTV-Video-Balun-Verkabelung hängt vom Verhalten symmetrischer Paare ab, bei dem die Polaritätsausrichtung sicherstellt, dass beide Leiter komplementäre Signale führen, die die Rauschunterdrückung verbessern. Wenn die Polaritätsausrichtung inkonsistent ist oder die Interpretation des Schaltbilds falsch ist, kann das System eine verringerte Signalintegrität aufgrund unvollkommener differentieller Auslöschung von Störungen erfahren. Dieses Verhalten eliminiert die Übertragung nicht, kann aber je nach Kabellänge und Umgebungsrauschbedingungen unterschiedliche Verzerrungsgrade einführen. Schaltbilder bieten eine strukturierte Referenz zum Verständnis, wie UTP-Kabelpaare über Übertragungsendpunkte hinweg korrespondieren, und unterstützen eine konsistente Signalzuordnung. Innerhalb dieses Rahmens fungiert die CCTV-Video-Balun-Verkabelung als kontrolliertes Übertragungssystem, bei dem das elektrische Gleichgewicht die Klarheit und Stabilität des Ausgangssignals bestimmt.
Der Übertragungsumfang der CCTV-Video-Balun-Verkabelung wird in Szenarien mit langen Kabelstrecken oder gemischten UTP-Kabelumgebungen deutlicher, in denen die Störfestigkeit unter realen Bedingungen getestet wird. In solchen Fällen können kleine Inkonsistenzen bei der Auswahl von Twisted-Pair-Kabeln oder der Polaritätszuordnung allmählich die Signalstabilität und die wahrgenommene Videoklarheit beeinträchtigen. Externe elektromagnetische Störungen und inkonsistente Verkabelungspraktiken können weiterhin beeinflussen, wie effektiv das symmetrische System die Signalintegrität aufrechterhält. Die folgenden Abschnitte erweitern die Kompatibilitätslogik, den Steckereinfluss und häufige Signalverhaltensmuster, ohne in prozedurale Installationsschritte überzugehen.
Grundlagen der CCTV-Video-Balun-Verkabelung und Umfang der Signalübertragung in UTP-Systemen
Das UTP-basierte Verkabelungssystem definiert die CCTV-Video-Balun-Verkabelung als die strukturierte Übertragung von Videosignalen über Twisted-Pair-Kabel (UTP) unter Verwendung von Balun-Konversionsprinzipien. Dieses Verkabelungssystem beeinflusst, wie Videodaten über symmetrische Leiter übertragen werden, wobei die Signalintegrität von der Aufrechterhaltung einer konsistenten elektrischen Paarung und Polaritätsausrichtung abhängt. Die CCTV-Video-Balun-Verkabelung erklärt das Übertragungsverhalten durch die Umwandlung unsymmetrischer Videosignale in symmetrische Differenzsignale, die über UTP-Kabel übertragen werden können. Wenn die Twisted-Pair-Kabelstruktur inkonsistent ist oder Störquellen ausgesetzt ist, kann die Signalstabilität aufgrund ungleichmäßiger Rauschunterdrückung über das Paar hinweg nachlassen. In vielen Fällen wirkt sich die Verkabelungsintegrität direkt auf die Störfestigkeit und Klarheit des empfangenen Videos aus, insbesondere in elektrisch lauten Umgebungen.
Der Signalfluss in der CCTV-Video-Balun-Verkabelung hängt vom Verhalten symmetrischer Paare ab, bei dem die Polaritätsausrichtung sicherstellt, dass beide Leiter komplementäre Signale führen, die die Rauschunterdrückung verbessern. Wenn die Polaritätsausrichtung inkonsistent ist oder die Interpretation des Schaltbilds falsch ist, kann das System eine verringerte Signalintegrität aufgrund unvollkommener differentieller Auslöschung von Störungen erfahren. Dieses Verhalten eliminiert die Übertragung nicht, kann aber je nach Kabellänge und Umgebungsrauschbedingungen unterschiedliche Verzerrungsgrade einführen. Schaltbilder bieten eine strukturierte Referenz zum Verständnis, wie UTP-Kabelpaare über Übertragungsendpunkte hinweg korrespondieren, und unterstützen eine konsistente Signalzuordnung. Innerhalb dieses Rahmens fungiert die CCTV-Video-Balun-Verkabelung als kontrolliertes Übertragungssystem, bei dem das elektrische Gleichgewicht die Klarheit und Stabilität des Ausgangssignals bestimmt.
Der Übertragungsumfang der CCTV-Video-Balun-Verkabelung wird in Szenarien mit langen Kabelstrecken oder gemischten UTP-Kabelumgebungen deutlicher, in denen die Störfestigkeit unter realen Bedingungen getestet wird. In solchen Fällen können kleine Inkonsistenzen bei der Auswahl von Twisted-Pair-Kabeln oder der Polaritätszuordnung allmählich die Signalstabilität und die wahrgenommene Videoklarheit beeinträchtigen. Externe elektromagnetische Störungen und inkonsistente Verkabelungspraktiken können weiterhin beeinflussen, wie effektiv das symmetrische System die Signalintegrität aufrechterhält. Die folgenden Abschnitte erweitern die Kompatibilitätslogik, den Steckereinfluss und häufige Signalverhaltensmuster, ohne in prozedurale Installationsschritte überzugehen.

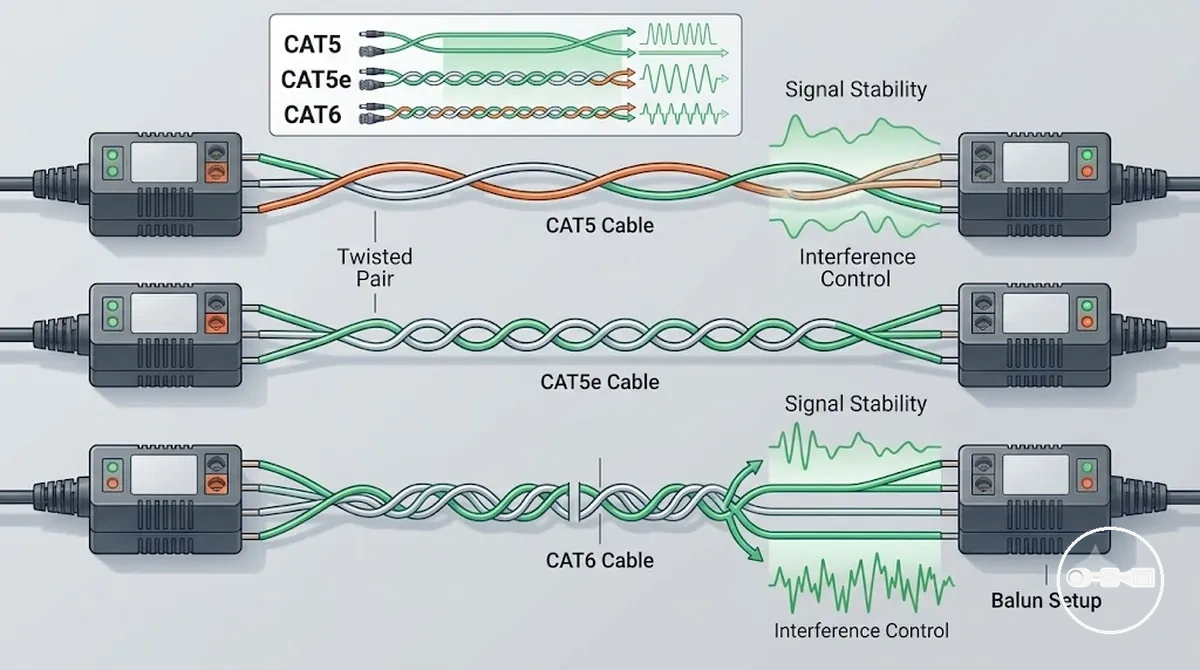

CAT5-, CAT5e- und CAT6-Kabelstandards für CCTV-Video-Balun-Setups
Die Kabelkategorien CAT5, CAT5e und CAT6 bestimmen die Kompatibilität der CCTV-Video-Balun-Verkabelung, indem sie beeinflussen, wie die Twisted-Pair-Struktur die Signalstabilität und Störfestigkeit während der Übertragung handhabt. Jeder Kabeltyp definiert, wie konsistent das UTP-Kabel die symmetrische Signalübertragung unter verschiedenen elektrischen und Umgebungsbedingungen aufrechterhält, was direkt die CCTV-Video-Balun-Leistung beeinflusst. Die Kabelkategorie wirkt sich daher auf das Übertragungsverhalten aus, indem sie Dämpfungspegel, Übersprechkontrolle und die gesamte Signalintegrität prägt, ohne das Balun-Konversionsprinzip selbst zu verändern.
CAT5-Kabel bietet typischerweise eine grundlegende Twisted-Pair-Struktur, bei der die Störunterdrückung stärker von der Installationsqualität und den Umgebungsbedingungen abhängt, was bei längeren Strecken zu variabler Signalstabilität führen kann. CAT5e verbessert die Paarbalance und reduziert das Übersprechen zwischen Leitern, was unter moderaten Störbedingungen oft ein konsistenteres Übertragungsverhalten unterstützt. CAT6 führt engere Verdrillung und verbesserte interne Trennung zwischen den Paaren ein, was die Anfälligkeit für externe Störungen in vielen Szenarien verringern kann, obwohl die Ergebnisse je nach Systemaufbau und Kabelführung variieren. Diese Unterschiede beeinflussen, wie die CCTV-Video-Balun-Verkabelung die Signalintegrität aufrechterhält, insbesondere in Anlagen, die elektromagnetischen Störungen oder größeren Übertragungsentfernungen ausgesetzt sind.
In praktischen CCTV-Video-Balun-Setups beeinflusst die Kabelauswahl, wie zuverlässig das System die Signalklarheit bewahrt, wenn es mit unterschiedlichen Verkabelungsbedingungen und Abschlusspraktiken kombiniert wird. CAT5 and CAT6 cable use bietet eine breitere Kompatibilitätsreferenz zum Verständnis, wie Kabelkategorien mit balunbasierten Übertragungssystemen interagieren. Die Gesamtleistung hängt von der kombinierten Wirkung der Kabelkategorie, der Installationsumgebung und der Verkabelungskonsistenz ab und nicht von einem einzelnen isolierten Faktor.

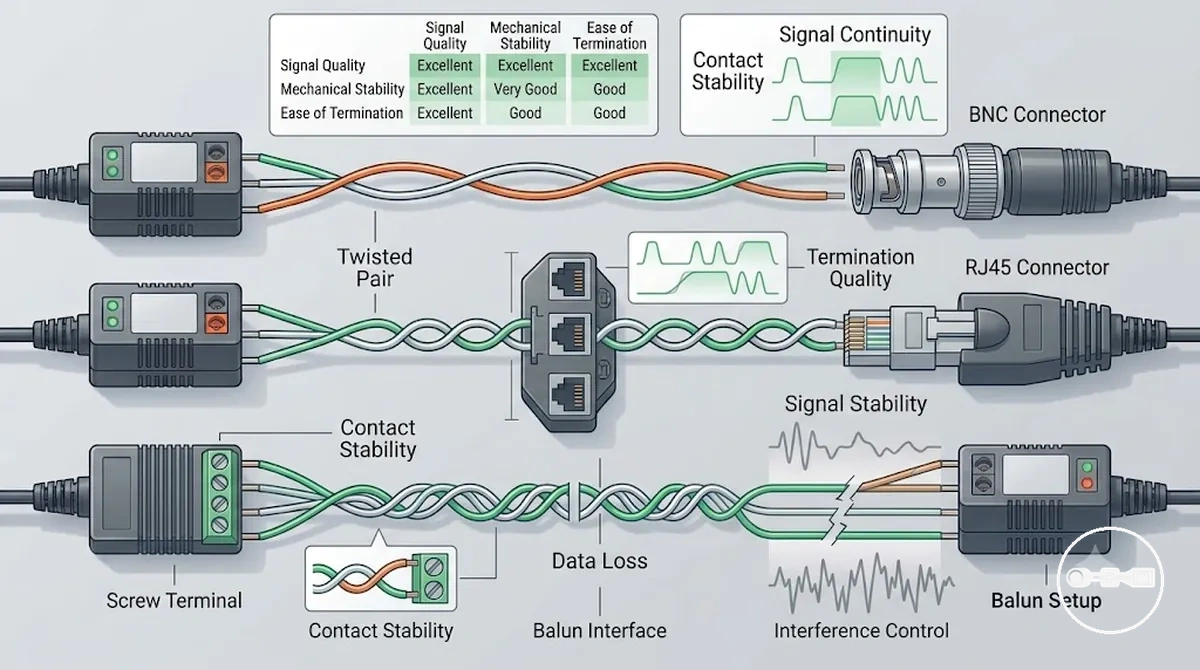

Anschlussmethoden für BNC-, RJ45- und Schraubklemmen-CCTV-Video-Baluns
Der Steckertyp beeinflusst die Signalkontinuität in der CCTV-Video-Balun-Verkabelung, indem er definiert, wie der elektrische Kontakt zwischen dem Übertragungsweg und der Balun-Schnittstelle aufrechterhalten wird. BNC-, RJ45- und Schraubklemmenverbindungen beeinflussen jeweils, wie konsistent Signalkontinuität und Impedanzverhalten aufrechterhalten werden, insbesondere wenn die Abschlussqualität variiert oder die Kontaktausrichtung nicht stabil ist. In CCTV-Video-Balun-Setups können die Steckerbedingungen die Signalstabilität unter Störeinflüssen beeinflussen, je nachdem, wie sicher und konsistent der Abschluss hergestellt ist.
BNC-Stecker verlassen sich typischerweise auf einen koaxialen Verriegelungskontakt, der bei korrektem Eingriff eine stabilere Signalübertragung unterstützen kann, während RJ45-Stecker von einer mehrpoligen Kontaktausrichtung abhängen, die mit der Abschlusspräzision variieren kann. Schraubklemmenverbindungen verwenden mechanische Klemmung, was zu Variabilität in der Kontinuität führen kann, wenn Druck oder Ausrichtung über die Zeit inkonsistent sind. Diese Steckereigenschaften beeinflussen, wie CCTV-Video-Baluns die Signalintegrität unter verschiedenen Installationsbedingungen aufrechterhalten. Zusätzlicher Systemkontext zum Steckerverhalten ist verfügbar unter CCTV video baluns connectors, und sie beziehen sich auch auf Installationsschritte im Hinblick darauf, wie physische Anschlussentscheidungen die Gesamtsystemstabilität beeinflussen.
Insgesamt prägen die Anschlussmethoden, wie zuverlässig CCTV-Video-Balun-Signale übertragen werden, indem sie die Kontaktstabilität und Kontinuitätskonsistenz beeinflussen, anstatt das Kernübertragungsprinzip zu verändern. Die endgültige Leistung hängt typischerweise davon ab, wie Steckertyp, Abschlussqualität und Umgebungsbedingungen innerhalb des Systems interagieren.

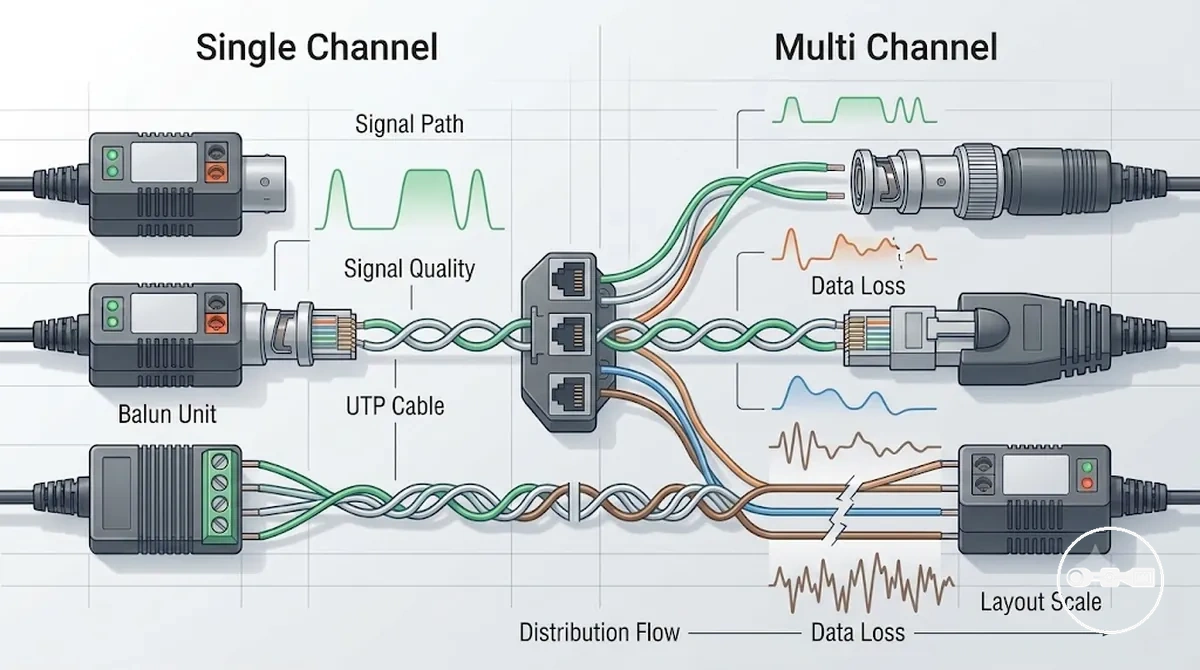

Einzelkanal- und Mehrkanal-CCTV-Video-Balun-Schaltbilder und Signallayout
Die Kanalanordnung in CCTV-Video-Balun-Schaltbildern verteilt und trennt Videosignale, indem sie definiert, wie Übertragungswege über ein Balun-System abgebildet werden. Einzelkanal-Layouts stellen einen Signalpfad durch eine dedizierte Twisted-Pair-Struktur dar, während Mehrkanal-Layouts mehrere Signale über parallele Pfade organisieren und so prägen, wie die Signalverteilung in Schaltbildern visualisiert und verwaltet wird. Die Kanalanordnung beeinflusst, wie klar die Signalführung dargestellt wird, anstatt das Kernübertragungsprinzip selbst zu verändern.
Einzelkanal-Schaltbilder zeigen typischerweise einen direkten Eins-zu-eins-Signalpfad, was eine einfachere Interpretation und geringere Layoutkomplexität in kleineren CCTV-Systemen unterstützt. Mehrkanal-Schaltbilder stellen mehrere parallele Signalpfade dar, wobei die Trennung zwischen Kanälen die organisatorische Klarheit in größeren Systemen verbessern kann, aber je nach Leitungsführung und Umgebungsstörfaktoren eine Empfindlichkeit gegenüber der Layoutdichte einführen kann.
In der schaltbildbasierten Planung hängt das Signallayoutverhalten davon ab, wie Kanäle innerhalb des Balun-Systems strukturiert und skaliert werden. Unterschiede in der Kanalverteilung können weiter untersucht werden unter Mehrkanal-Verkabelung planen, während die Systemkonsistenz häufig beim CCTV-Video-Baluns testen bewertet wird, um stabiles Signalverhalten über Konfigurationen hinweg zu bestätigen.
Farbcodierungszuordnung der CCTV-Video-Balun-Verkabelung für konsistente Paaridentifikation
Farbcodierte Paare in der CCTV-Video-Balun-Verkabelung identifizieren und verhindern Twisted-Pair-Fehlzuordnungen, indem sie definieren, wie jedes Leiterpaar visuell über UTP-Kabelstrecken verfolgt wird. Diese Zuordnung hilft, eine konsistente Paaridentifikation in Mehrpaar- oder Mehrkanalumgebungen aufrechtzuerhalten, in denen falsche Paarung zu Leitungsverwirrung während der Installation oder Wartung führen kann.
Die korrekte Interpretation der Farbcodierung hängt von einer konsistenten Paarung an beiden Enden des Übertragungswegs ab, und Fehlzuordnungen können auftreten, wenn Schaltbilder oder Abschlusspraktiken nicht übereinstimmen. In solchen Fällen kann die Signalführung unklar werden, und Identifikationsfehler können beeinflussen, wie zuverlässig Kanäle zugewiesen werden, insbesondere in längeren oder gemischten Kabelanordnungen, in denen mehrere Paare parallel verlaufen.
Die farbcodierte Identifikation wird relevanter bei der Auswahl kompatibler Kabelstrukturen und Abschlussmethoden, da unterschiedliche Konfigurationen beeinflussen können, wie klar Paare über das System verfolgt werden. Verwandte Überlegungen zur CAT5 and CAT6 cable use helfen zu definieren, wie Twisted-Pair-Layouts organisiert sind, während termination options beeinflussen, wie konsistent diese identifizierten Paare physisch an Endpunkten verbunden werden.

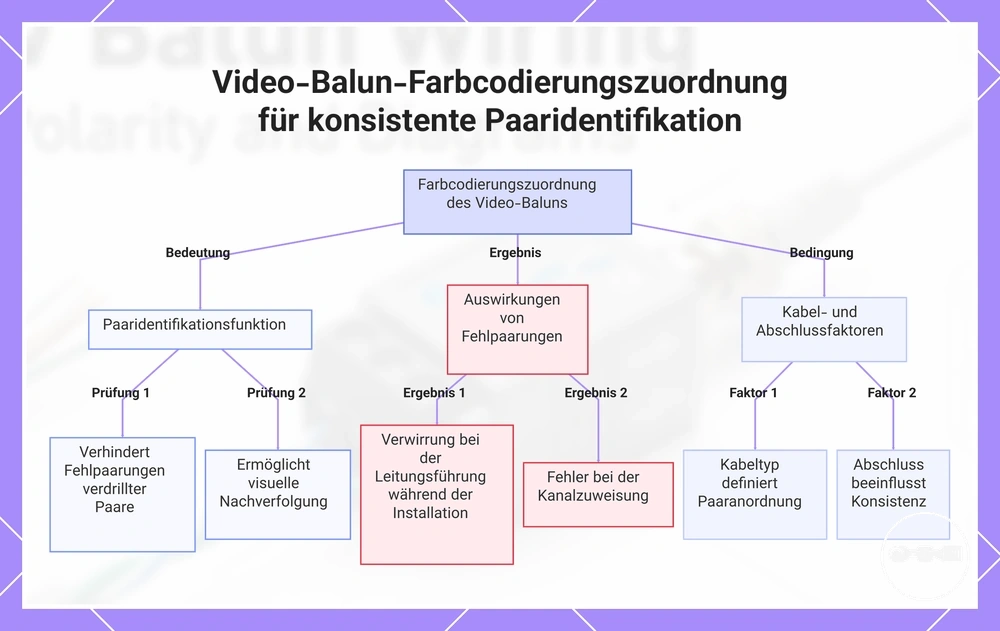

Diese Grafik erklärt den Zweck, die potenziellen Risiken und die Schlüsselfaktoren der Farbcodierungszuordnung des Video-Baluns zur Aufrechterhaltung einer konsistenten Identifikation verdrillter Paare.
Häufige Verkabelungsfehler, die die Signalintegrität und Polaritätsausrichtung von CCTV-Video-Baluns beeinträchtigen
Verkabelungsfehler in CCTV-Video-Balun-Systemen können zu Signalverschlechterung und Polaritätsfehlausrichtung führen, wenn die Twisted-Pair-Zuordnung oder die Endpunktausrichtung inkonsistent ist. Diese Verkabelungsfehler beeinträchtigen typischerweise, wie symmetrische Signale über UTP-Kabel aufrechterhalten werden, was je nach Verteilung der falschen Verbindungen im System zu verminderter Klarheit oder instabiler Übertragung führt.
Falsche Paarzuweisung ist ein häufiges Fehlermuster, bei dem farbcodierte Twisted-Pairs an beiden Enden nicht konsistent zugeordnet werden, was zu teilweisem Signalverlust oder verzerrtem Videoverhalten führen kann. Polaritätsumkehr kann ebenfalls auftreten, wenn die Leiterorientierung vertauscht ist, was ein Ungleichgewicht im differentiellen Signalpfad verursacht und die Rauschunterdrückungsleistung unter Störbedingungen schwächt. In einigen Fällen können gemischte Abschlusspraktiken über Endpunkte hinweg die Instabilität weiter erhöhen, indem sie ungleichmäßiges elektrisches Verhalten über Kanäle hinweg einführen.
Diese Verkabelungsfehler können je nach Layoutkomplexität und Kabelführungsbedingungen unterschiedliche Grade der Signalverschlechterung verursachen. Diagnosemuster zeigen oft, dass inkonsistente Paarung zu intermittierenden Videoproblemen führt, während Polaritätsfehlausrichtung tendenziell anhaltendere Verzerrungen erzeugt. Für weiteren Diagnosekontext siehe kein Bild und Signalverlust beheben, und Systemvalidierungsmethoden werden unter CCTV-Video-Baluns testen behandelt.

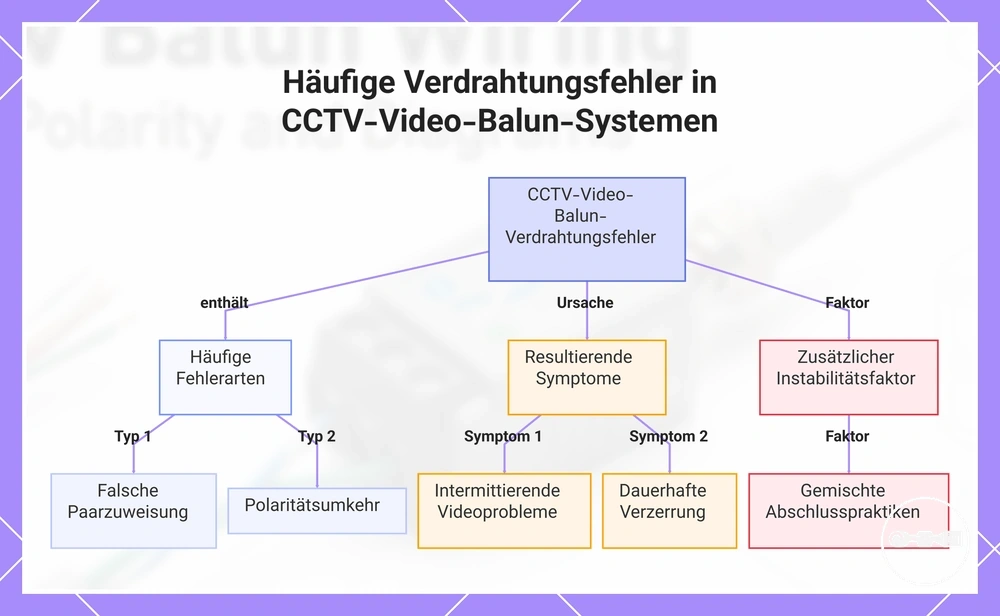

Diese Grafik zeigt die wichtigsten Arten von Verdrahtungsfehlern in CCTV-Video-Balun-Systemen und die daraus resultierenden Diagnosesymptome.
