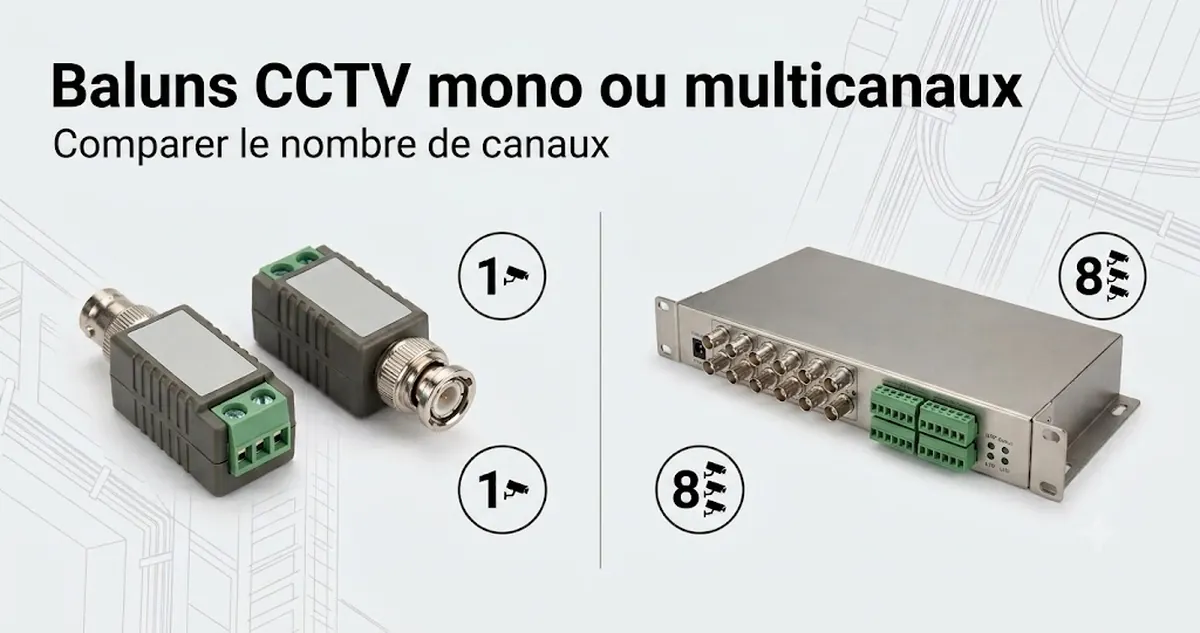

Baluns vidéo CCTV monocanal ou multicanaux : comparaison du nombre de voies et logique de sélection du système
Le système de baluns vidéo CCTV compare les configurations monocanal et multicanal en fonction du nombre de signaux vidéo indépendants transmis via la même structure de câblage. La distinction principale est le nombre de voies, qui détermine directement si le système est conçu pour une transmission isolée point à point ou pour un routage consolidé de plusieurs caméras sur une infrastructure partagée.
La sélection entre les baluns vidéo CCTV monocanal et multicanal dépend des priorités de conception du système, telles que la simplicité et l'évolutivité. Les configurations monocanal correspondent généralement à des déploiements de caméras plus simples et isolés, où chaque flux suit un chemin dédié, tandis que les configurations multicanal prennent en charge des architectures plus évolutives où plusieurs signaux de caméra sont consolidés via des stratégies de câblage partagé. Ce choix reflète généralement la manière dont le système de CCTV équilibre les besoins d'installation simples par rapport aux exigences d'expansion future et d'efficacité du câblage.

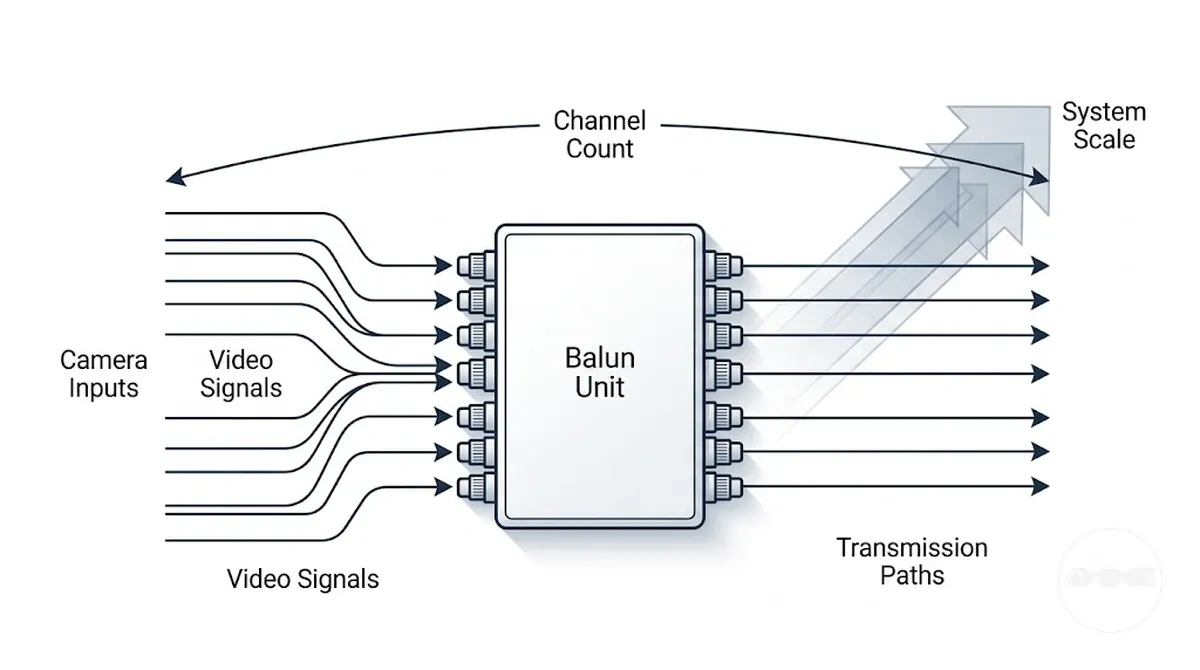

Ce que le nombre de voies des baluns vidéo CCTV signifie dans l'architecture de transmission et le dimensionnement du système
Le nombre de voies dans les baluns vidéo CCTV est le nombre de chemins de signaux vidéo indépendants qu'un système peut transporter via une configuration de balun. Il définit combien de flux de caméra distincts peuvent être transmis dans une architecture de transmission donnée et reflète directement la capacité de signal du système à un niveau structurel.
Le nombre de voies ne détermine pas la résolution ni le format du signal, car ceux-ci sont des attributs distincts de la chaîne de transmission CCTV. Il influence plutôt la manière dont un système évolue en termes de répartition des caméras et de conception du câblage, en particulier lors du passage de configurations à flux unique à des architectures à flux multiples. Cette distinction permet d'éviter toute confusion entre les caractéristiques de qualité du signal et la structure de capacité de transmission. Un contexte supplémentaire peut être lié à la structure plus large du système dans l'aperçu des baluns vidéo CCTV.
Baluns vidéo CCTV monocanal pour transmission à une caméra et configurations point à point

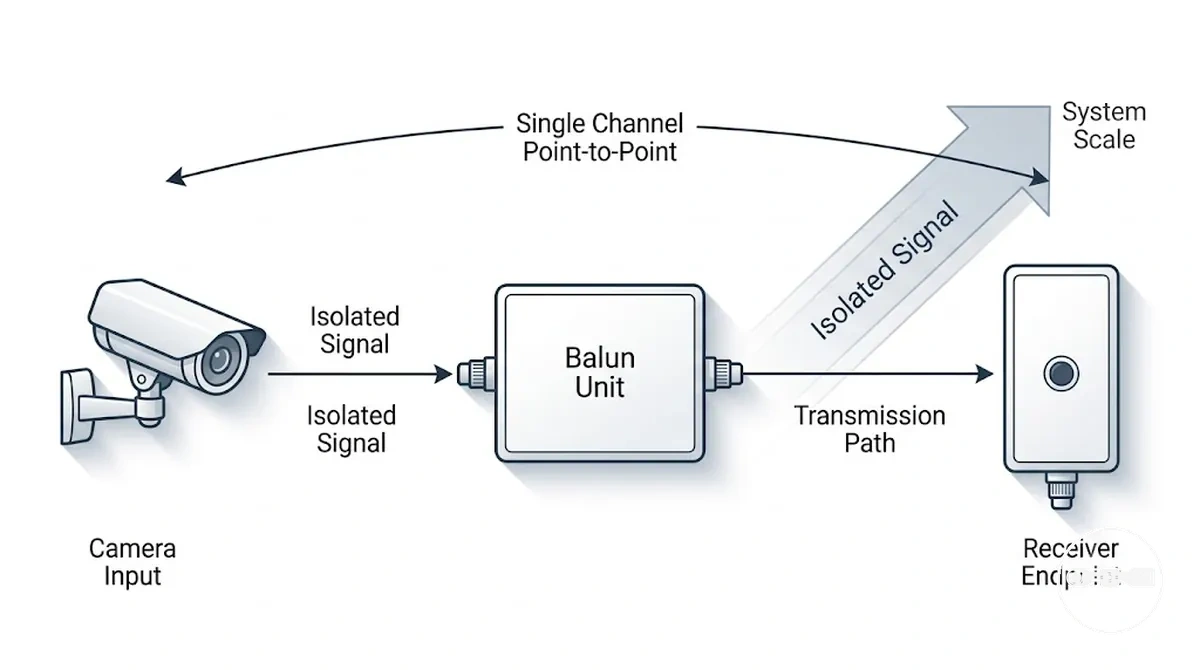

Les baluns vidéo CCTV monocanal pour transmission à une caméra et configurations point à point désignent une configuration où un seul signal de caméra CCTV est acheminé via un chemin de transmission dédié vers un point de réception unique. La structure monocanal maintient le flux vidéo isolé dans sa propre liaison de balun, prenant en charge une architecture de routage de signal directe de un à un dans les systèmes CCTV.
Cette architecture est utilisée dans les déploiements de baluns vidéo CCTV où chaque caméra nécessite une ligne de transmission indépendante, permettant un routage simplifié du signal et une structure de câblage prévisible. Elle est généralement appliquée dans les configurations où la disposition du système privilégie la clarté et les flux isolés dans des conditions d'installation stables, selon l'environnement de câblage et les contraintes de conception. Une approche de sélection structurée peut être consultée via la liste de sélection des baluns vidéo CCTV.
Baluns vidéo CCTV multicanaux pour transmission multi-caméras sur une seule ligne CAT5/CAT6

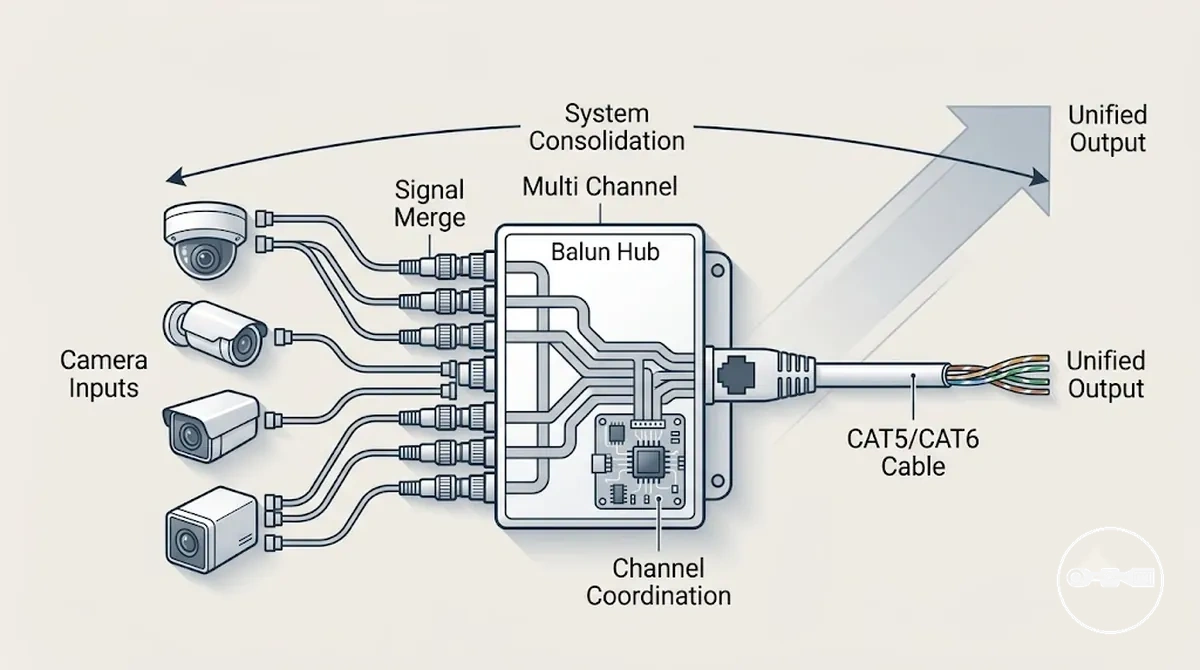

Les baluns vidéo CCTV multicanaux pour transmission multi-caméras sur une seule ligne CAT5/CAT6 désignent une architecture de transmission CCTV consolidée où plusieurs flux de caméra sont regroupés dans un support de câblage à paires torsadées partagé. Cette structure multicanal gère plusieurs signaux vidéo indépendants via un système de balun coordonné, permettant une agrégation structurée des signaux au sein d'une seule ligne de transmission.
Cette architecture met l'accent sur la consolidation du système, où plusieurs flux sont organisés en un chemin de transmission unifié pour réduire la complexité globale du câblage. Elle introduit des exigences de coordination accrues entre les voies, et le comportement du système peut varier selon la qualité du câble, la distance et les conditions de disposition. Les considérations de dépendance au câble peuvent être consultées dans la section câblage des baluns multicanaux, dans le cadre des décisions de conception plus larges du système.

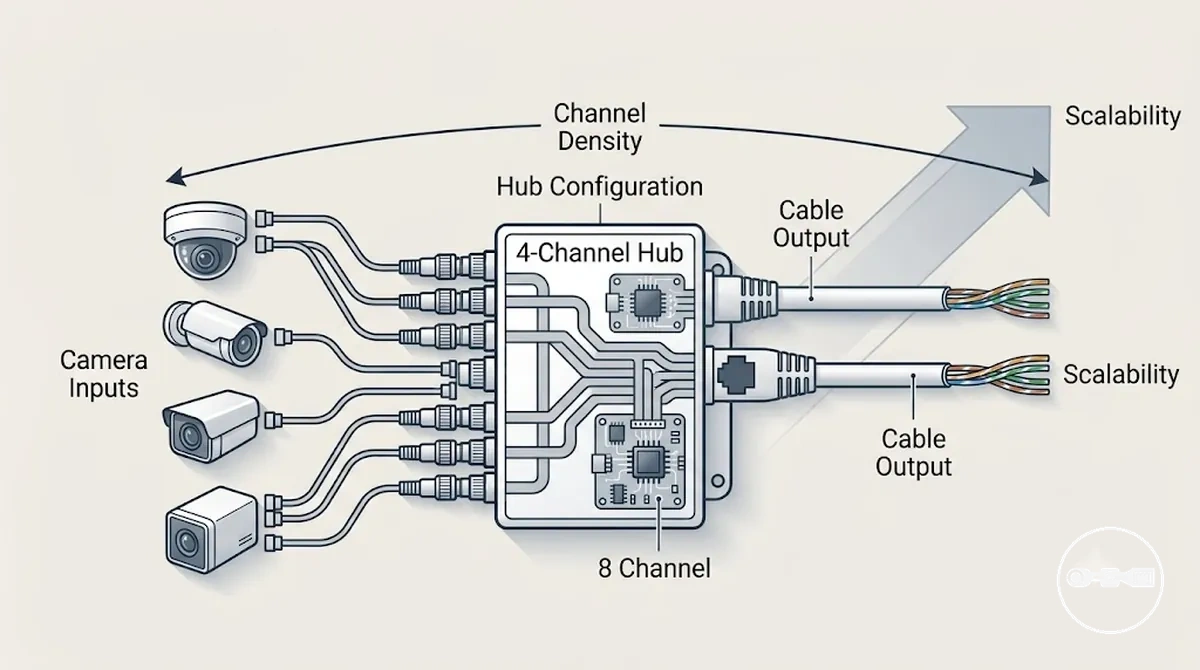

Baluns vidéo CCTV 4 voies et 8 voies : densité, évolutivité et configurations de type concentrateur
Les baluns vidéo CCTV 4 voies et 8 voies représentent des configurations d'agrégation à plus haute densité qui regroupent plusieurs signaux de caméra indépendants en une seule unité de transmission coordonnée. La densité de voies dans ces systèmes fait référence au nombre d'entrées vidéo combinées au sein d'une seule structure de balun, permettant un traitement du signal plus compact tout en maintenant des chemins de flux séparés sur le câblage à paires torsadées.
Cette architecture basée sur la densité est utilisée lorsque l'expansion du système nécessite de réduire l'empreinte globale du câblage tout en augmentant le nombre d'entrées de caméra par point de connexion. Les implications de planification incluent généralement la manière dont les signaux sont regroupés, comment l'expansion est organisée, et comment la qualité du câble et les conditions de distance peuvent influencer le comportement des performances. Une évaluation plus large des coûts et des compromis de déploiement peut être consultée via la vérification du coût et de la valeur lors du dimensionnement de la capacité du système.
Différences de performance entre baluns monocanal et multicanal en matière de stabilité du signal, distance et gestion des interférences
Les baluns vidéo CCTV monocanal et multicanal diffèrent en termes de stabilité du signal, d'exposition aux interférences et de cohérence de transmission selon les conditions de déploiement. Les systèmes monocanal isolent généralement chaque flux de caméra dans un chemin de transmission dédié, ce qui peut réduire l'interaction entre voies, tandis que les systèmes multicanal consolident plusieurs flux dans un câblage partagé, où la stabilité et le comportement face aux interférences peuvent varier selon la manière dont les signaux sont regroupés et distribués.
Le comportement du signal dans les deux configurations est conditionnel et dépend de facteurs tels que la qualité du câble, la distance de transmission et l'architecture globale du système. Les configurations monocanal peuvent offrir une isolation plus cohérente par flux dans certaines dispositions, tandis que les configurations multicanal peuvent nécessiter une coordination supplémentaire entre les signaux, en particulier dans les installations à plus haute densité où plusieurs voies partagent le même support physique. Les résultats varient donc selon l'environnement d'installation et la conception du système, plutôt que de suivre des règles de performance fixes.

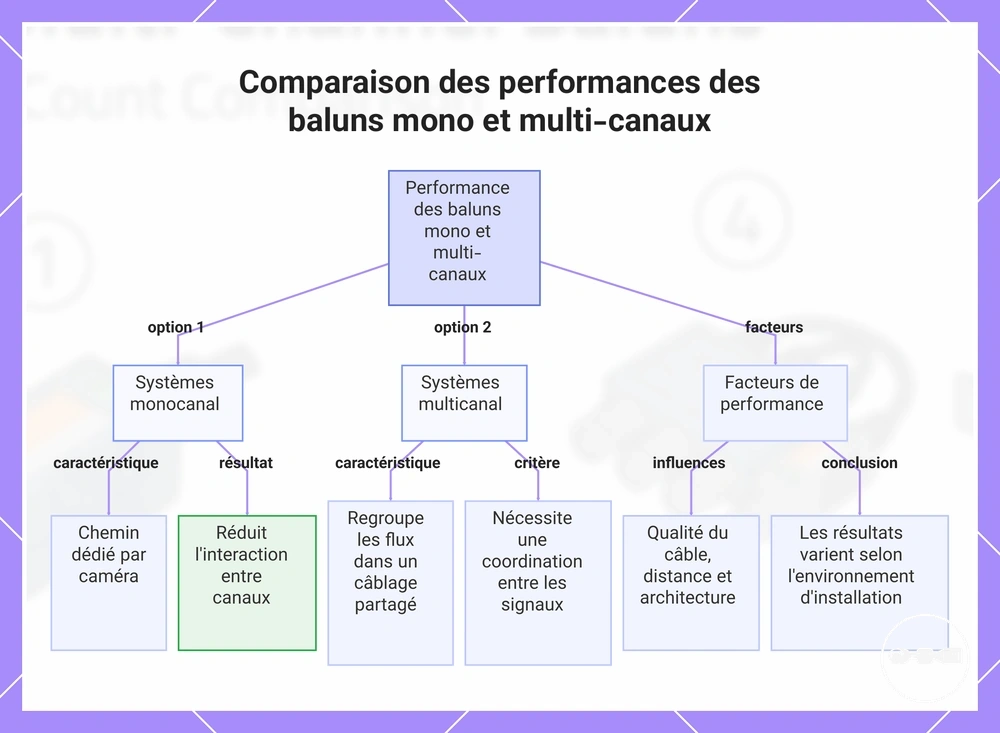

Ce graphique compare les performances des baluns vidéo CCTV mono et multi-canaux en termes de stabilité du signal, d'interférences et de transmission, en soulignant les différences clés et les facteurs de dépendance.
Exigences de compatibilité pour les configurations de baluns CCTV multi-caméras selon les formats HD analogiques et les types de câble
La compatibilité dans les baluns vidéo CCTV est définie comme l'alignement entre le format du signal, le type de câble et la configuration globale du système dans les installations multi-caméras. Elle détermine si différents composants peuvent fonctionner ensemble au sein de la même architecture de transmission sans désadaptation du signal ni instabilité, en particulier lorsque plusieurs voies sont impliquées.
La compatibilité du système dépend de la manière dont les formats HD analogiques sont adaptés à l'infrastructure CAT5/CAT5e/CAT6 et de la façon dont le système de balun est structuré sur plusieurs flux de caméra. Les caractéristiques du câble influencent la manière dont les signaux sont transportés sur la distance et dans des conditions de densité, tandis que les exigences de format définissent la manière dont les données vidéo sont encodées et transmises. Cette structure de dépendance est généralement prise en compte dans la cable planning for baluns, et s'étend à la qualité de terminaison et à l'adaptation des connecteurs, comme abordé dans connector and termination options.

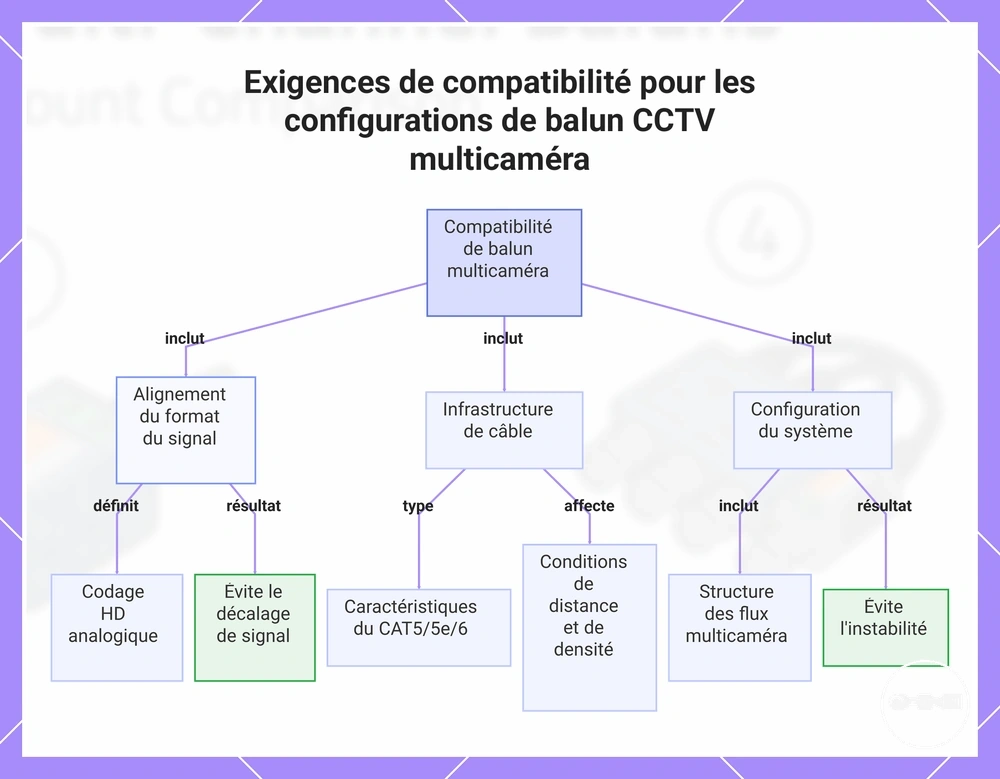

Ce graphique montre les trois principaux facteurs définissant la compatibilité dans les configurations de balun CCTV multicaméra : alignement du format du signal, infrastructure de câble et configuration du système.
Architecture de câblage des baluns vidéo CCTV multicanaux et dispositions de distribution CAT5/CAT6
L'architecture de câblage des baluns vidéo CCTV multicanaux décrit un modèle de distribution structuré où plusieurs signaux de caméra sont organisés sur une infrastructure CAT5/CAT6 via des chemins de routage de voies définis. Cette disposition traite le système de câblage comme un cadre de transmission partagé dans lequel chaque flux de caméra se voit attribuer un trajet contrôlé au sein de la structure multicanal globale.
Dans cette architecture, le routage du signal et l'attribution des ports définissent la manière dont les entrées de caméra sont mappées sur les voies disponibles et distribuées à travers la disposition du réseau. Chaque port fonctionne comme un point d'affectation qui relie un flux de caméra spécifique à un chemin de transmission correspondant, tandis que la logique de routage détermine la manière dont les signaux sont acheminés dans le système en fonction de la conception de la configuration et de la densité des voies. Cette approche de mappage au niveau du système est détaillée dans la section câblage des baluns multicanaux, qui explique comment les structures de distribution sont organisées dans les déploiements multicanaux.

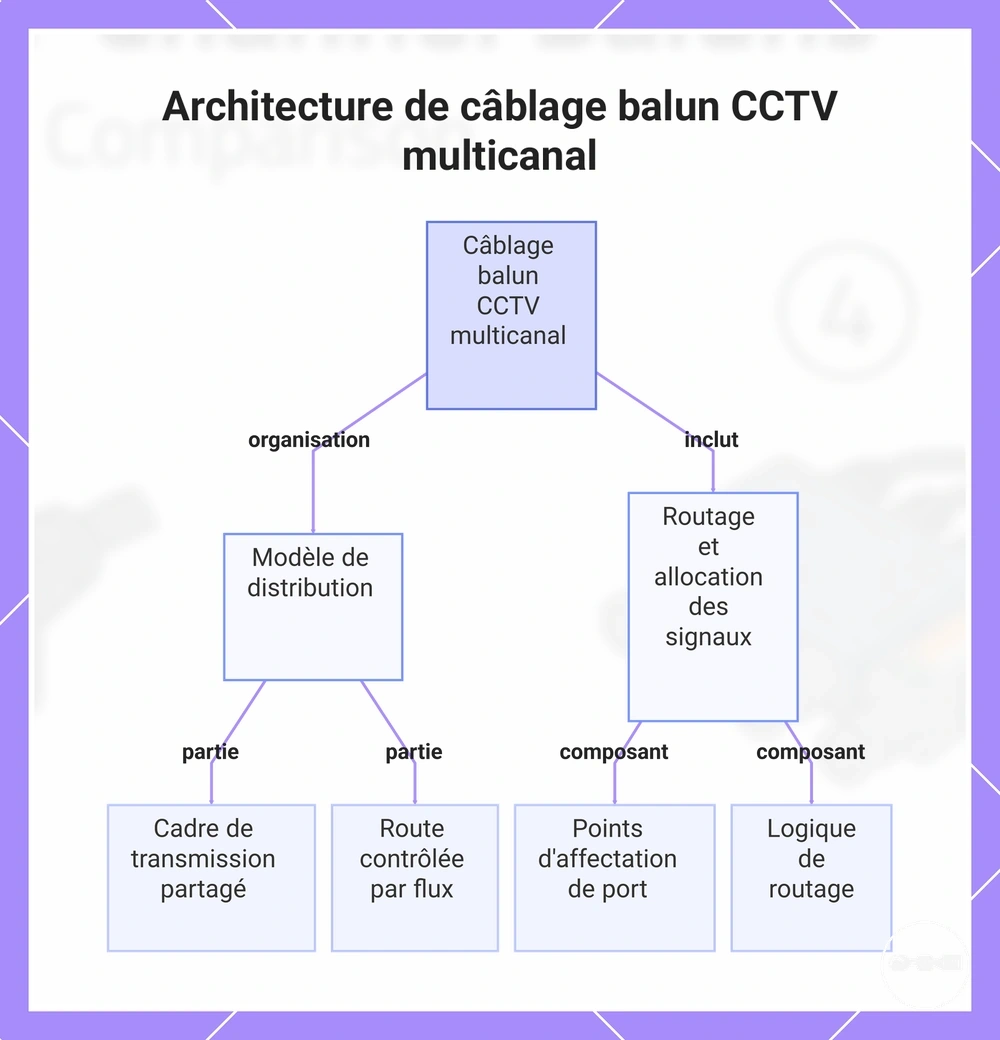

Ce graphique explique le modèle de distribution structurée et la logique de routage des signaux qui définissent comment plusieurs flux de caméra sont organisés sur l'infrastructure CAT5/CAT6 en utilisant le câblage balun.
Critères de sélection pour choisir entre les baluns CCTV monocanal et multicanal selon la taille du projet et les besoins d'expansion
La sélection des baluns vidéo CCTV dépend du nombre de caméras, de la taille du projet et des besoins d'expansion tout au long du cycle de vie du système. La décision est déterminée par le nombre de flux de caméra à prendre en charge initialement et par la manière dont le système est censé évoluer, car les configurations monocanal et multicanal répondent différemment à la croissance de la demande de voies et à la complexité de la disposition.
La logique de sélection repose sur l'équilibre entre simplicité et besoins de consolidation. Les structures monocanal peuvent convenir aux déploiements de caméras plus petits ou fixes où des chemins de signal indépendants sont préférés, tandis que les structures multicanal peuvent convenir aux systèmes plus grands ou en expansion où plusieurs flux sont regroupés dans une infrastructure partagée. Une référence structurée pour ces critères de décision est fournie dans la liste de sélection des baluns vidéo CCTV, qui décrit comment la planification de la disposition et les attentes d'expansion influencent le choix de la configuration.

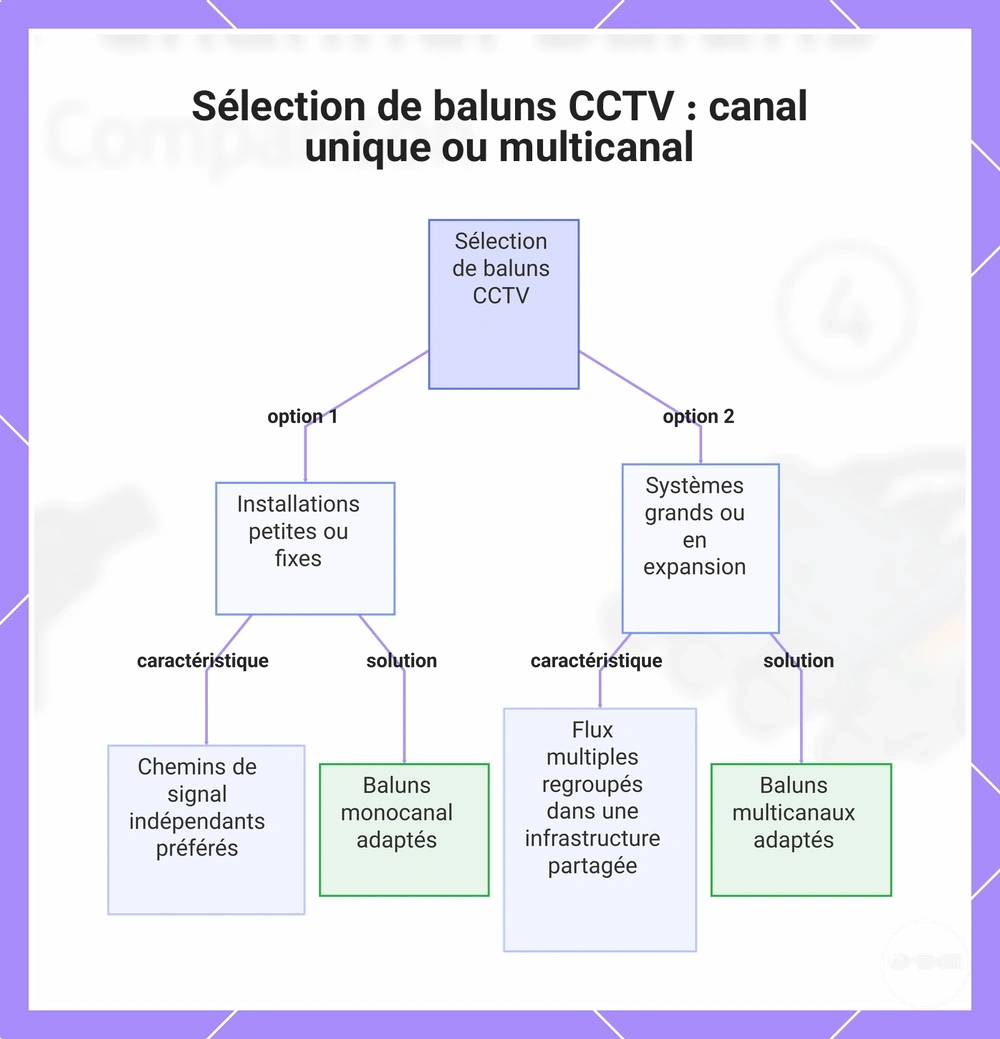

Ce graphique montre les deux principaux scénarios de déploiement et les types de baluns correspondants en fonction de la taille du projet et des attentes d'expansion.
Efficacité des coûts et compromis de réduction de câble dans les systèmes de baluns CCTV monocanal et multicanal
L'efficacité des coûts des baluns vidéo CCTV est déterminée par la manière dont la charge de câblage et la distribution du matériel sont structurées dans les architectures monocanal et multicanal. Les systèmes monocanal répartissent généralement le déploiement sur des liaisons individuelles, ce qui peut augmenter le volume de câblage tout en maintenant des chemins de signal modulaires, tandis que les systèmes multicanal consolident plusieurs flux dans une infrastructure partagée, réduisant l'utilisation de câble mais augmentant la dépendance à un traitement matériel centralisé.
L'interprétation du rapport coût-valeur dépend de l'échelle de déploiement et des besoins d'efficacité du système. Les installations plus petites ou fixes peuvent privilégier des configurations monocanal plus simples où l'expansion est incrémentale, tandis que les déploiements plus importants évaluent souvent les configurations multicanal en fonction de la réduction de câble et des avantages du routage consolidé. Ces compromis en matière d'efficacité structurelle sont généralement évalués via la vérification du coût et de la valeur, qui cadre l'impact des choix de conception du système sur la planification de l'infrastructure à long terme.

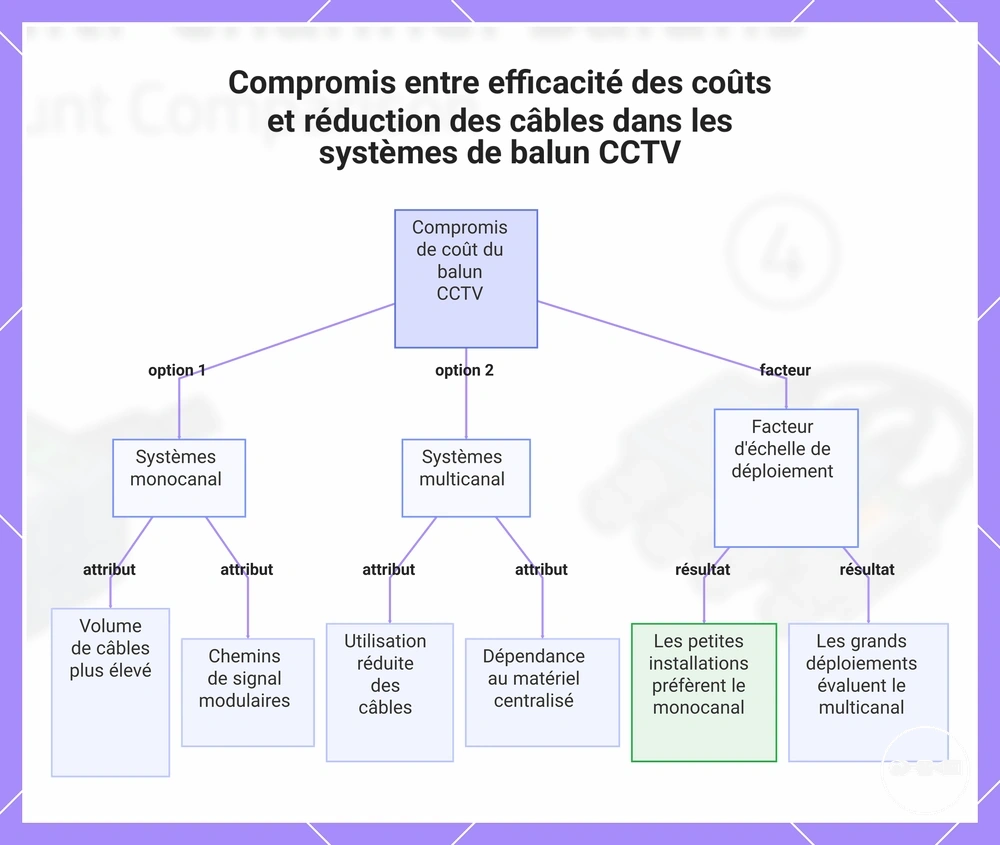

Ce graphique compare les compromis entre les architectures de balun CCTV monocanal et multicanal, notamment le volume de câbles, la modularité et l'impact de l'échelle de déploiement sur la sélection.
Erreurs courantes dans les configurations de baluns CCTV multi-caméras et impact d'une mauvaise configuration des voies sur la qualité du signal
Une mauvaise configuration des voies dans les systèmes de baluns vidéo CCTV multicanaux désigne un mappage, un appariement ou une affectation incorrects des flux de caméra sur les voies de transmission disponibles. Ces erreurs se produisent généralement lorsque les signaux d'entrée ne sont pas alignés sur les ports prévus ou lorsque la distribution multicanal n'est pas adaptée de manière cohérente à la structure de disposition du système.
Ce désalignement peut entraîner des problèmes de qualité du signal tels qu'une perte intermittente, des motifs d'interférence ou une clarté réduite sur certaines voies, en particulier lorsque plusieurs flux partagent la même infrastructure de transmission. Ces effets sont généralement liés à la manière dont les signaux sont organisés au sein des structures de câblage des baluns multicanaux. Dans la plupart des cas, la stabilité du signal s'améliore lorsque le mappage des voies et l'alignement logique entre les entrées et les sorties sont corrigés conformément aux exigences de configuration du système.
