Compatibilidade de formato de sinal e resolução em baluns de vídeo CFTV

Compatibilidade de formato de sinal e resolução em baluns de vídeo CFTV refere-se ao alinhamento em nível de sistema entre o comportamento do balun, o formato do sinal, a estabilidade da resolução e as condições de transmissão. Depende de como os componentes do sistema CFTV interagem ao longo da distância do cabo, do ruído ambiental e das condições de comportamento do sinal. A compatibilidade surge quando a transmissão do balun preserva a integridade do formato do sinal, mantendo a estabilidade da resolução em condições HD sobre coaxial. Qualquer incompatibilidade de impedância, interpretação de formato ou qualidade de transmissão pode reduzir a clareza e deslocar os resultados de compatibilidade em direção à degradação do sinal.

O comportamento do formato de sinal e da resolução está fortemente ligado nas cadeias de transmissão CFTV que utilizam baluns sob condições de instalação variadas. Eles se influenciam mutuamente porque a estabilidade da resolução depende de como o formato do sinal é codificado, transmitido e preservado ao longo dos caminhos de cabos e conectores. Formatos HD sobre coaxial, como AHD, TVI e CVI, podem responder de forma diferente a níveis de ruído, variação de impedância e condições de distância do cabo. Essas variações significam que a compatibilidade deve ser avaliada como uma propriedade completa do sistema, em vez de capacidade de dispositivo isolada ou desempenho de componente único. Para entender os limites do sistema e o contexto mais amplo de compatibilidade, é útil relacionar essas interações à estrutura geral da categoria de baluns visão geral de baluns de vídeo CFTV.

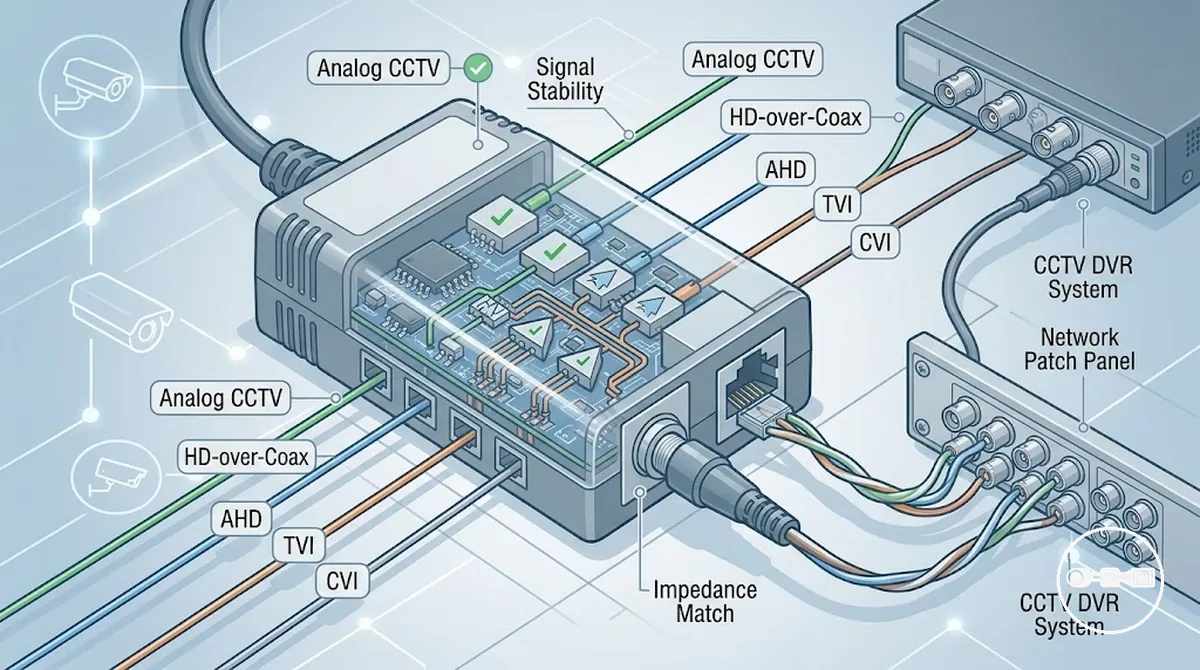

Formatos de sinal de vídeo CFTV suportados por baluns de vídeo em sistemas analógicos, HD, AHD, TVI e CVI

Os formatos de sinal de vídeo CFTV suportados por baluns de vídeo representam parâmetros que definem a compatibilidade e determinam como a transmissão se comporta em componentes do sistema e condições de cabo. Esses formatos influenciam como os baluns interagem com os caminhos de sinalização do sistema CFTV, afetando a estabilidade da resolução sob condições de transmissão variáveis. A compatibilidade depende de como o comportamento do formato do sinal se alinha com o alinhamento de impedância e a integridade do sinal em dispositivos e cabeamento conectados. Em muitos casos, os baluns atuam como pontos de adaptação onde o comportamento do formato encontra restrições físicas de transmissão antes de ser interpretado em sistemas posteriores.

O comportamento do formato de sinal em sistemas CFTV analógicos e HD sobre coaxial, como AHD, TVI e CVI, varia conforme cada padrão mantém a integridade do sinal através dos caminhos de transmissão do balun e ambientes de cabo. Formatos CFTV analógicos normalmente respondem mais diretamente ao alinhamento de impedância e à sensibilidade de instalação, onde pequenas inconsistências no cabeamento podem influenciar a clareza e a estabilidade. Formatos HD sobre coaxial como AHD, TVI e CVI tendem a preservar maior comportamento de resolução, mas permanecem dependentes da qualidade do formato do sinal e das condições de transmissão em toda a cadeia do sistema CFTV. Contraste entre analógico e HD sobre coaxial: sistemas analógicos priorizam estruturas de sinal mais simples, enquanto formatos HD sobre coaxial dependem de sincronização mais rigorosa entre codificação e estabilidade de transmissão sob condições de balun. Essas diferenças se tornam mais pronunciadas quando avaliadas junto às variações de comportamento do balun, que podem ser ainda relacionadas a diferenças de seleção em baluns ativos e passivos, especialmente quando a sensibilidade de instalação e as condições do cabo variam entre as implantações.

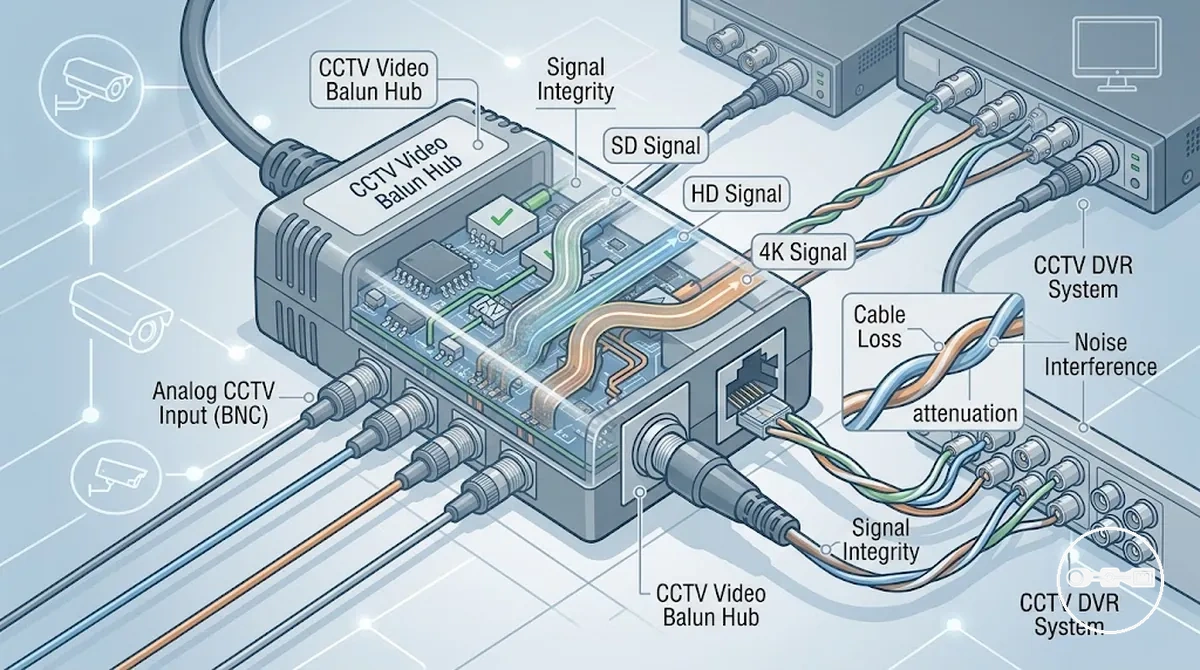

Capacidade de transmissão de resolução de baluns de vídeo CFTV da definição padrão à transmissão 4K

A capacidade de transmissão de resolução de baluns de vídeo CFTV depende da integridade do sinal em todo o caminho de transmissão do sistema CFTV e das condições de instalação. O comportamento de transmissão SD, HD e 4K é determinado pela estabilidade da resolução, níveis de atenuação, interferência de ruído e condições gerais de integridade do sinal em sistemas instalados. Saídas de resolução mais alta exigem integridade de sinal mais forte porque a atenuação e o ruído degradam mais facilmente o desempenho HD sobre coaxial em distâncias de cabo maiores. O desempenho do balun CFTV varia entre instalações, onde a estabilidade da resolução depende do alinhamento de impedância, qualidade do cabo e restrições ambientais como um todo.

O comportamento da resolução nos níveis SD, HD e 4K varia significativamente dependendo da qualidade do cabo, atenuação, ruído e condições de integridade do sinal. Sinais SD normalmente permanecem mais tolerantes à degradação, enquanto transmissões HD e 4K mostram maior sensibilidade aos efeitos de atenuação e interferência. A integridade do sinal em sistemas CFTV baseados em baluns desempenha um papel central na manutenção da estabilidade da resolução sob condições variáveis de ruído e distância. Problemas de alinhamento de impedância podem aumentar a perda de sinal, o que reduz a clareza HD sobre coaxial de forma mais perceptível do que em condições de configurações de transmissão CFTV analógica padrão. Formatos de resolução mais alta exigem condições de transmissão mais estáveis, especialmente quando a perda de cabo e os níveis de ruído aumentam em instalações mais longas. Os principais fatores de diagnóstico que influenciam o desempenho da resolução podem ser resumidos em condições práticas de instalação que afetam o comportamento de transmissão do balun de forma consistente e em contextos de análise em todo o sistema.

• Impacto da qualidade do cabo na integridade do sinal e nos níveis de atenuação
• Interferência de ruído afetando a estabilidade da transmissão HD e 4K
• Consistência do alinhamento de impedância nas conexões do balun
• Perda de sinal relacionada à distância influenciando a estabilidade da resolução
• Variabilidade das condições do sistema em configurações SD, HD e 4K

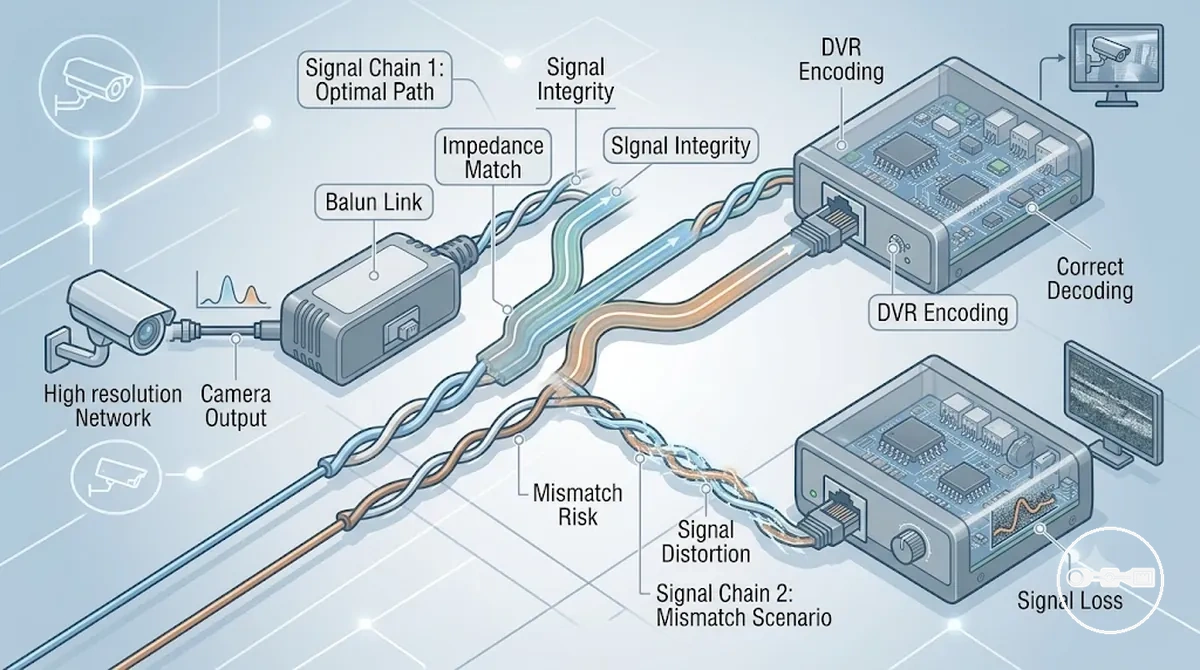

Compatibilidade entre baluns de vídeo CFTV, câmeras e sistemas de codificação DVR

Compatibilidade entre baluns de vídeo CFTV, câmeras e sistemas de codificação DVR define o alinhamento em nível de sistema entre a saída da câmera, o comportamento de transmissão do balun e os estágios de processamento de codificação DVR. A compatibilidade do sistema depende da integridade contínua da cadeia de sinal, onde a saída da câmera, a correspondência de impedância do balun e o alinhamento do formato de decodificação DVR permanecem consistentes entre os dispositivos. Qualquer incompatibilidade de impedância ou formato de codificação pode interromper a continuidade da cadeia de sinal, reduzindo a compatibilidade e causando distorção ou condições de perda parcial de sinal. Configurações mistas de CFTV podem ainda operar sob condições parciais de compatibilidade, mas a estabilidade de desempenho varia dependendo da qualidade da instalação, distância e níveis de ruído.

A compatibilidade da cadeia de sinal entre câmeras, baluns e sistemas de codificação DVR determina se o vídeo é transmitido, decodificado e exibido corretamente sem distorção. Quando o formato de saída da câmera ou os padrões de codificação DVR não se alinham, perda de sinal, incompatibilidade de impedância e distorção de vídeo frequentemente ocorrem nos caminhos de transmissão. O comportamento de transmissão do balun atua como um estágio de ponte na cadeia de sinal, e inconsistências podem amplificar ruído ou enfraquecer a estabilidade da resolução. Compatibilidade parcial pode ocorrer em instalações mistas, mas o desempenho depende do alinhamento completo da cadeia de sinal. As condições de incompatibilidade de diagnóstico podem ser resumidas da seguinte forma:

• Inconsistência no formato de saída da câmera
• Incompatibilidade de codificação DVR
• Desalinhamento de impedância na conexão do balun
• Atenuação excessiva do cabo e interferência de ruído
• Instabilidade da cadeia de sinal em longas distâncias

Como a distância do cabo e as condições de transmissão afetam a estabilidade da resolução em configurações de balun de vídeo CFTV

A distância do cabo influencia diretamente a estabilidade da resolução em configurações de balun de vídeo CFTV, pois caminhos de transmissão mais longos aumentam a atenuação e a degradação do sinal. Conforme a distância aumenta, o sinal de vídeo se torna mais fraco, o que pode reduzir a estabilidade da resolução em condições reais de instalação. Esse enfraquecimento geralmente aparece como perda gradual de resolução, em vez de falha imediata, dependendo da qualidade do sistema. Níveis de ruído introduzidos ao longo do caminho do cabo podem intensificar ainda mais a degradação do sinal e afetar a consistência da imagem.

A estabilidade da resolução é moldada principalmente por uma combinação de categoria do cabo, qualidade da blindagem, ambiente de instalação e condições gerais de transmissão. Atenuação mais alta é tipicamente observada quando a blindagem é fraca ou quando ruído elétrico externo interfere no caminho do sinal, aumentando o risco de perda de resolução. O desempenho do cabo varia significativamente dependendo da qualidade do material e do método de instalação, especialmente ao equilibrar distância e integridade do sinal. A relação entre esses fatores e o comportamento do sistema é frequentemente analisada usando fatores de cabo e distância, onde uma melhor construção do cabo pode ajudar a reduzir a degradação do sinal sob condições controladas. Ainda assim, o desempenho permanece variável em vez de fixo, e os resultados dependem do ambiente completo de instalação.

Os principais fatores que afetam a estabilidade da resolução em sistemas CFTV baseados em baluns podem ser resumidos da seguinte forma:

• Impacto da distância do cabo na atenuação e degradação do sinal
• Eficácia da blindagem na redução da interferência de ruído
• Diferenças de categoria do cabo que afetam a qualidade de transmissão
• Ambiente de instalação que influencia a perturbação externa do sinal
• Perda acumulada de resolução devido à integridade fraca do sinal

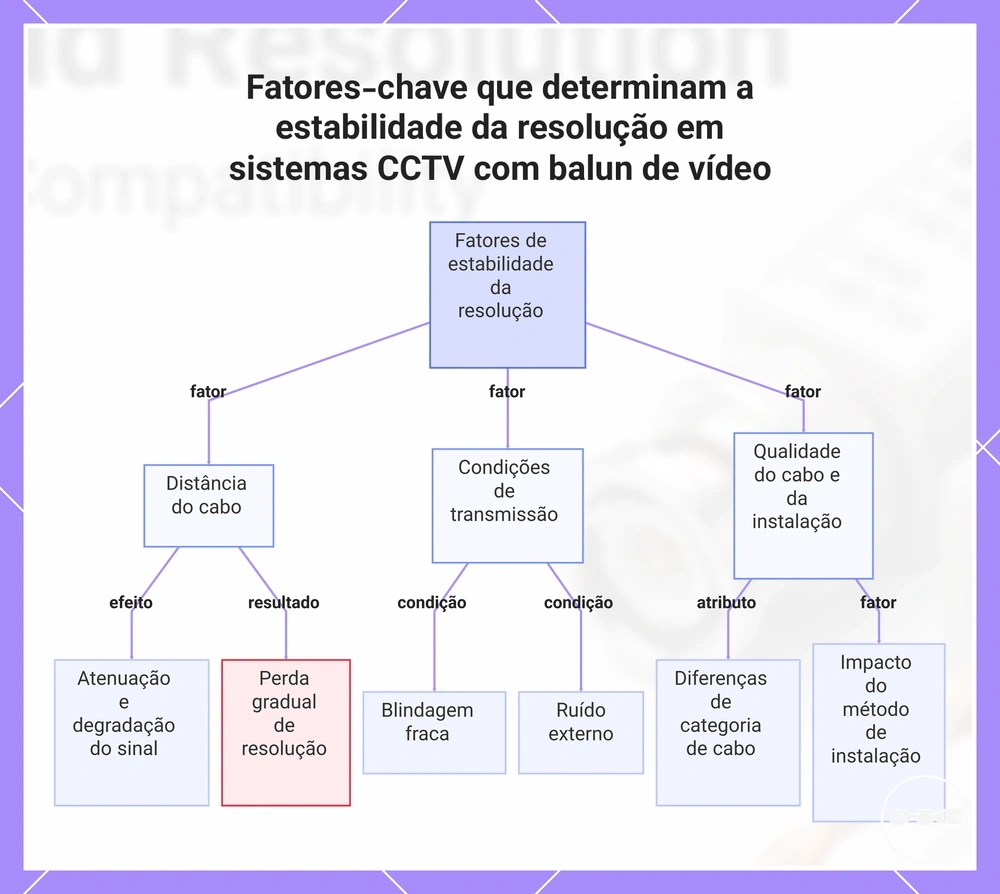

Este gráfico mostra os principais fatores —distância do cabo, condições de transmissão e qualidade do cabo e da instalação— que influenciam a estabilidade da resolução em sistemas CCTV com balun de vídeo, juntamente com seus efeitos e condições específicos.

Incompatibilidade de sinal e formato em instalações de balun de vídeo CFTV

Incompatibilidade de sinal em instalações de balun de vídeo CFTV refere-se a uma ruptura no comportamento do sinal onde a saída da câmera, a transmissão do balun e as expectativas de decodificação do DVR não se alinham. Esse tipo de incompatibilidade de sinal pode ocorrer devido a incompatibilidade de formato, diferenças de impedância ou lacunas no tratamento de resolução entre componentes conectados. Em alguns casos, múltiplos pontos fracos na cadeia de sinal se combinam e produzem instabilidade em vez de uma única falha identificável. Como resultado, distorção, ausência de vídeo ou perda intermitente podem aparecer dependendo de como o sistema é configurado e instalado.

Essas condições são tipicamente observadas através do comportamento do sistema, em vez de uma única causa diagnóstica. Uma incompatibilidade entre o formato de saída da câmera e a capacidade de codificação do DVR pode levar a erros de decodificação que podem aparecer como quadros congelados ou ausência de vídeo. Irregularidades de impedância no caminho de transmissão podem contribuir para distorção ou enfraquecimento do sinal, especialmente quando combinadas com incompatibilidade de formato. Em cenários de falha mista, distorção e perda intermitente podem ocorrer juntas, refletindo múltiplos problemas interagindo em vez de um problema isolado. Devido a essa variabilidade, a interpretação dos sintomas deve permanecer condicional e dependente do contexto de instalação e da interação dos equipamentos.

Uma visão diagnóstica estruturada ajuda a relacionar sintomas observáveis a possíveis causas em nível de sistema sem assumir um único ponto de falha. Padrões adicionais de solução de problemas relacionados a questões de balun de vídeo CFTV podem ser consultados em troubleshoot poor video. A tabela abaixo resume sintomas comuns e suas possíveis interpretações no comportamento da cadeia de sinal.

Sintoma	Causa Possível	Interpretação do Sistema
Sem vídeo	Incompatibilidade severa de formato ou ruptura de impedância	Ruptura na cadeia de sinal entre câmera, balun e DVR
Distorção	Incompatibilidade parcial de formato ou degradação do sinal	Qualidade de sinal reduzida afetando a precisão da decodificação
Perda intermitente	Impedância variável ou condições de transmissão instáveis	Incompatibilidade de sinal flutuante ao longo do caminho de transmissão
Imagem congelada	Limitação de decodificação DVR ou conflito de formato de entrada	Desalinhamento de codificação e decodificação no processamento do sinal

Escolhendo o balun de vídeo CFTV correto com base no formato de sinal e requisitos de resolução

Os critérios de seleção de balun de vídeo CFTV dependem da compatibilidade do formato de sinal, necessidades de resolução, restrições de distância e condições do ambiente de instalação. O processo de seleção avalia a eficácia com que um balun pode manter a integridade do sinal em diferentes formatos CFTV, suportando os níveis de resolução necessários. Em muitos casos, a seleção incorreta pode resultar em estabilidade reduzida ou comportamento de transmissão inconsistente, em vez de falha completa. Portanto, a tomada de decisão deve permanecer focada na compatibilidade em nível de sistema, em vez de recursos isolados do dispositivo.

Compensações na seleção de balun de vídeo CFTV geralmente ocorrem entre custo, estabilidade de desempenho e compatibilidade de formato em toda a cadeia de sinal. Necessidades de resolução mais alta geralmente exigem maior estabilidade de transmissão, especialmente quando restrições de distância introduzem efeitos de atenuação. Condições do ambiente de instalação, como ruído elétrico ou complexidade do roteamento de cabos, podem influenciar ainda mais os resultados de compatibilidade. Uma lista de verificação de seleção estruturada ajuda a alinhar requisitos técnicos com condições de implantação, organizando critérios-chave de seleção em pontos de decisão mensuráveis.

A lista de verificação a seguir descreve os pontos centrais de avaliação usados para orientar as decisões de seleção com base nos requisitos do sistema e nas condições operacionais:

• Compatibilidade de formato de sinal entre sistemas de câmera e DVR
• Requisitos de resolução alinhados com as necessidades de estabilidade de transmissão
• Restrições de distância e níveis esperados de atenuação
• Ambiente de instalação e condições de exposição a ruído
• Consistência da configuração em todo o sistema entre componentes

Considerações de custo influenciam os resultados de seleção ao moldar o equilíbrio entre requisitos de desempenho e restrições de implantação. Opções de menor custo podem atender às necessidades básicas de compatibilidade, mas podem introduzir limitações na estabilidade da resolução sob condições de distância estendida. Configurações de maior custo podem fornecer estabilidade aprimorada em ambientes mais exigentes e caminhos de transmissão mais longos. Uma avaliação estruturada de fatores de custo e valor oferece suporte a um alinhamento mais claro entre decisões orçamentárias e expectativas de desempenho.

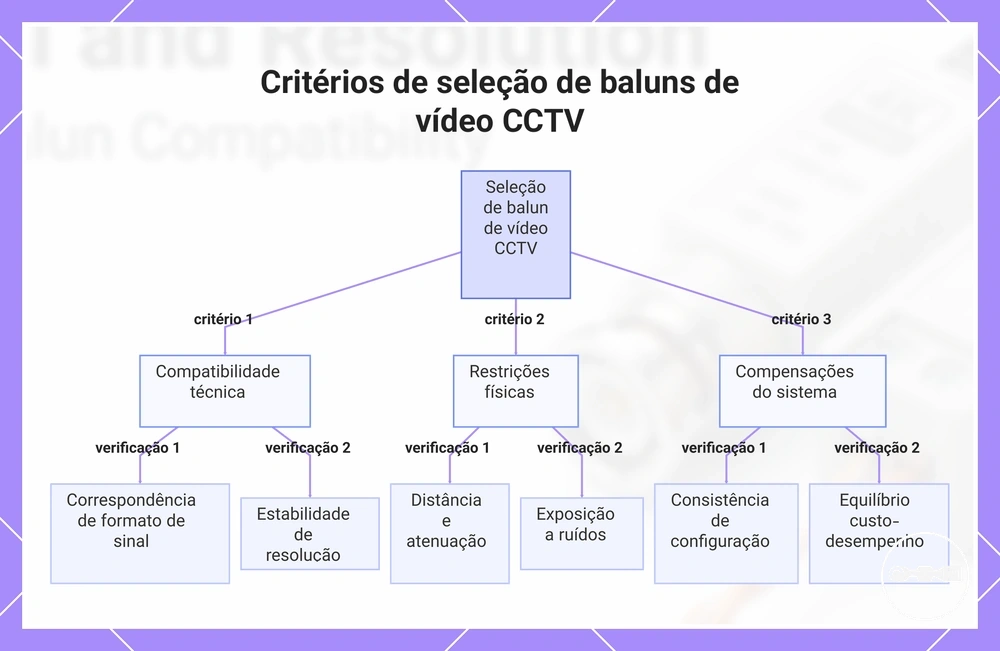

Este gráfico descreve os principais critérios de seleção de baluns de vídeo CCTV, abrangendo compatibilidade técnica, restrições físicas e compensações do sistema.
